Аппаратное и программное обеспечение ПК (дополнительная информация) (1)

1.

Аппаратное и
программное
обеспечение ПК

2.

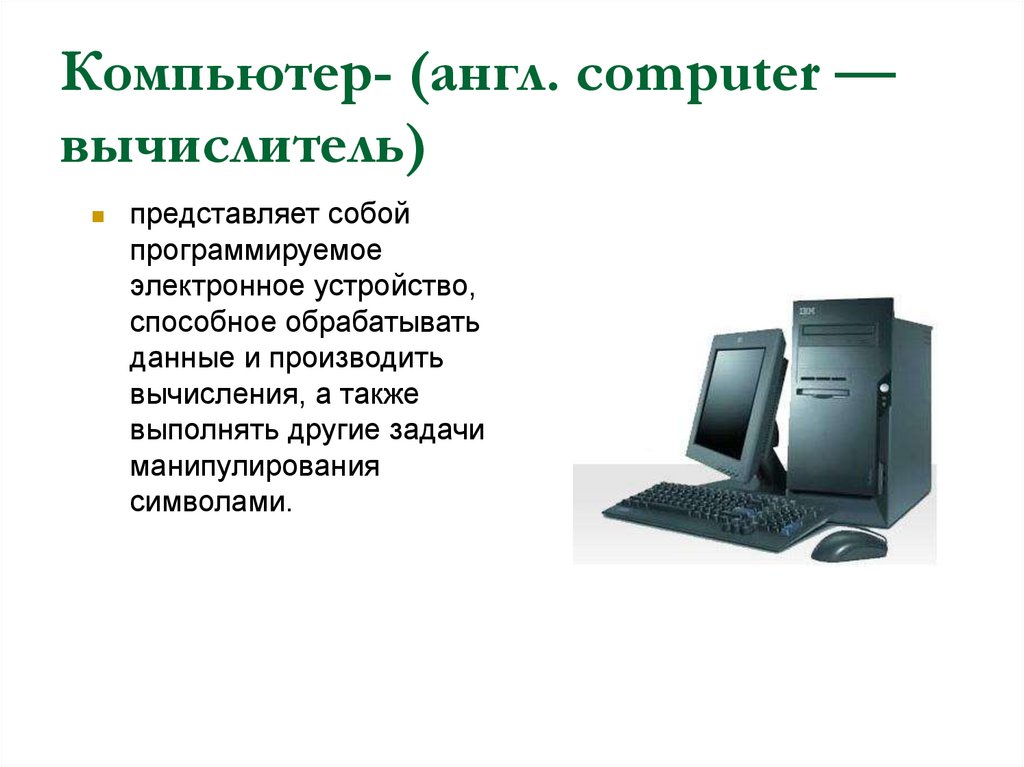

Компьютер- (англ. computer —
вычислитель)
представляет собой
программируемое
электронное устройство,
способное обрабатывать
данные и производить
вычисления, а также
выполнять другие задачи
манипулирования
символами.

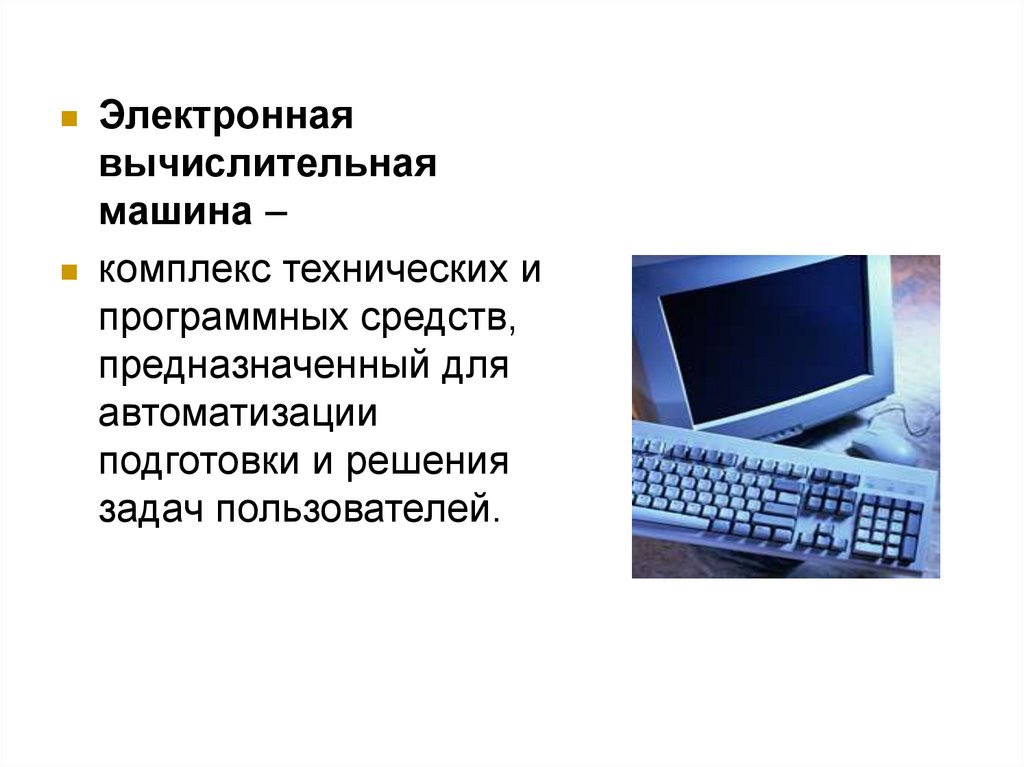

3.

Электронная
вычислительная
машина –
комплекс технических и
программных средств,
предназначенный для
автоматизации
подготовки и решения
задач пользователей.

4.

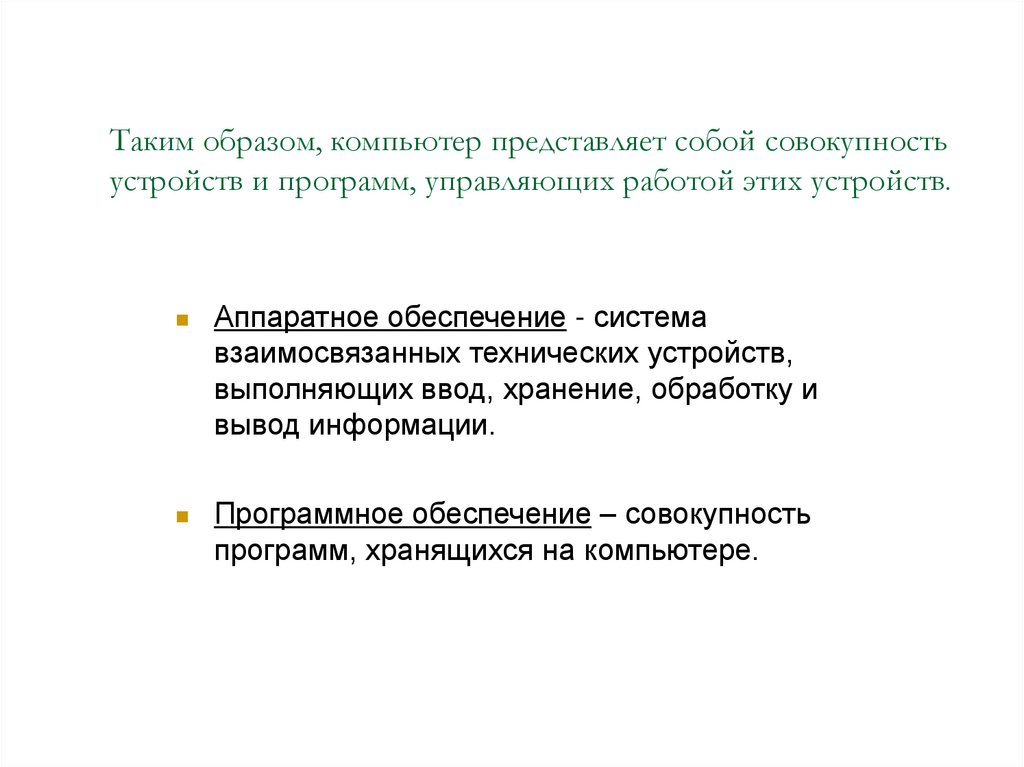

Таким образом, компьютер представляет собой совокупность
устройств и программ, управляющих работой этих устройств.
Аппаратное обеспечение - система
взаимосвязанных технических устройств,
выполняющих ввод, хранение, обработку и
вывод информации.
Программное обеспечение – совокупность
программ, хранящихся на компьютере.

5.

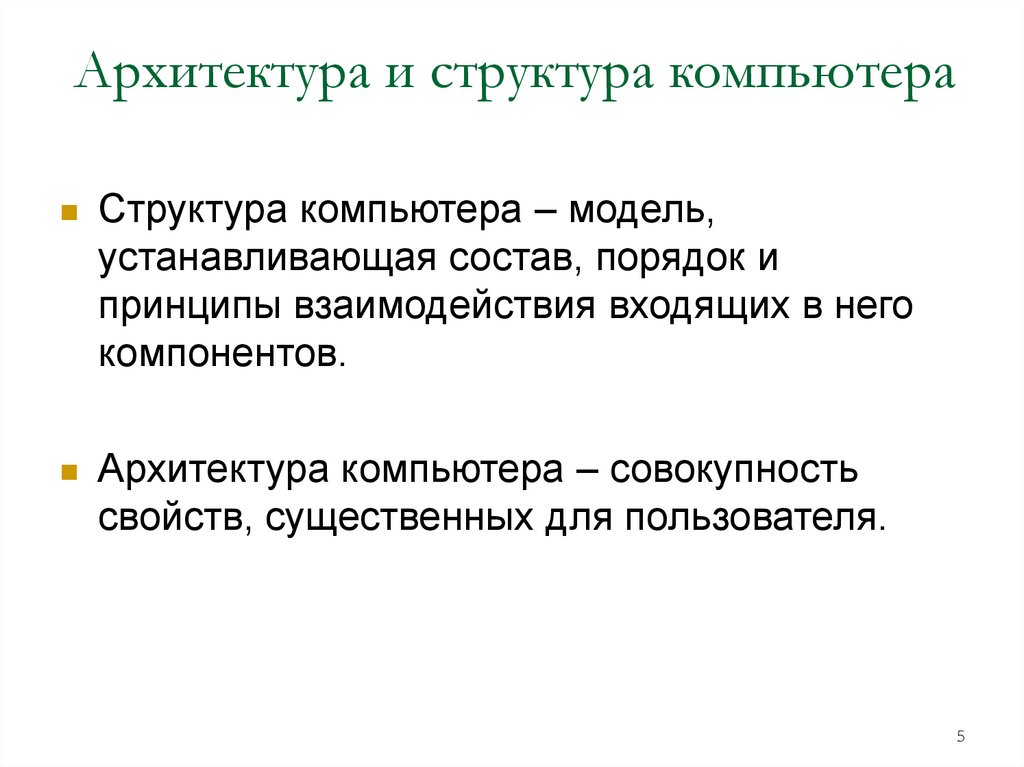

Архитектура и структура компьютера
Структура компьютера – модель,
устанавливающая состав, порядок и
принципы взаимодействия входящих в него
компонентов.
Архитектура компьютера – совокупность
свойств, существенных для пользователя.
5

6.

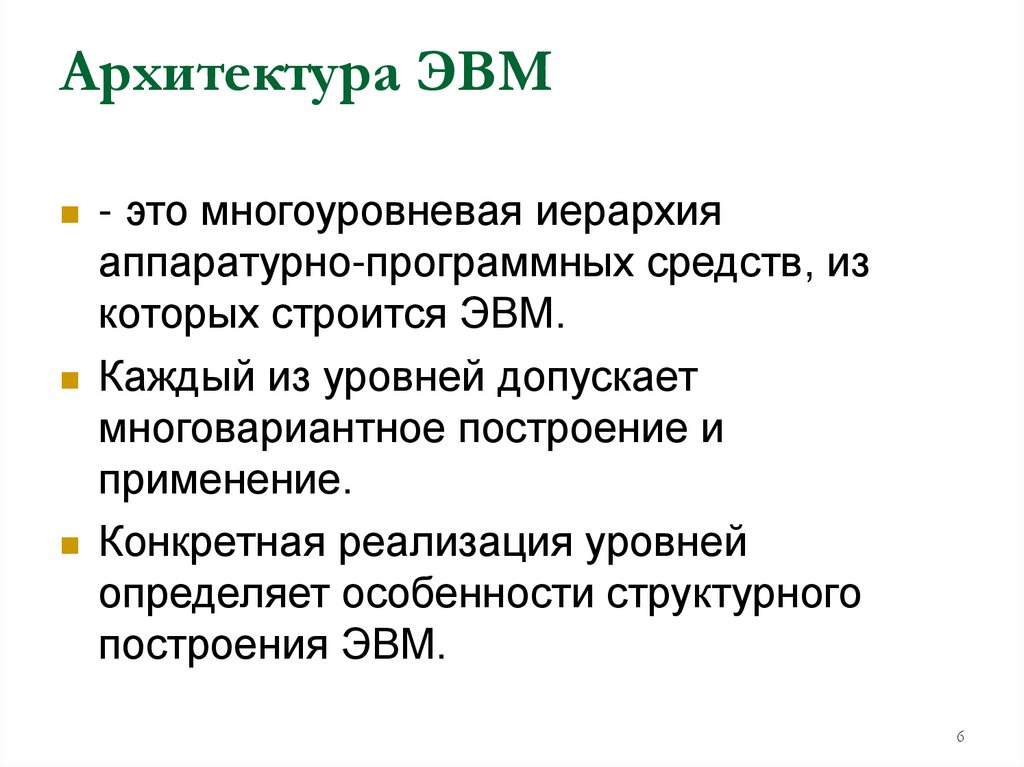

Архитектура ЭВМ
- это многоуровневая иерархия
аппаратурно-программных средств, из
которых строится ЭВМ.
Каждый из уровней допускает
многовариантное построение и
применение.
Конкретная реализация уровней
определяет особенности структурного
построения ЭВМ.
6

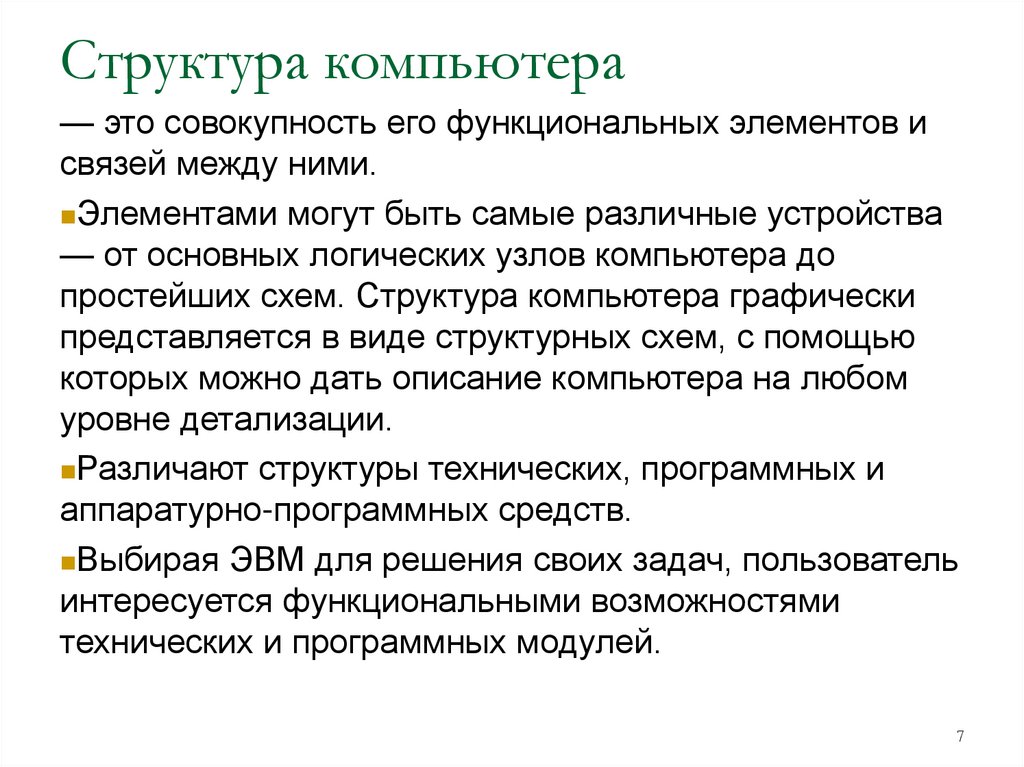

7.

Структура компьютера
— это совокупность его функциональных элементов и
связей между ними.
Элементами могут быть самые различные устройства
— от основных логических узлов компьютера до
простейших схем. Структура компьютера графически
представляется в виде структурных схем, с помощью
которых можно дать описание компьютера на любом
уровне детализации.
Различают структуры технических, программных и
аппаратурно-программных средств.
Выбирая ЭВМ для решения своих задач, пользователь
интересуется функциональными возможностями
технических и программных модулей.
7

8.

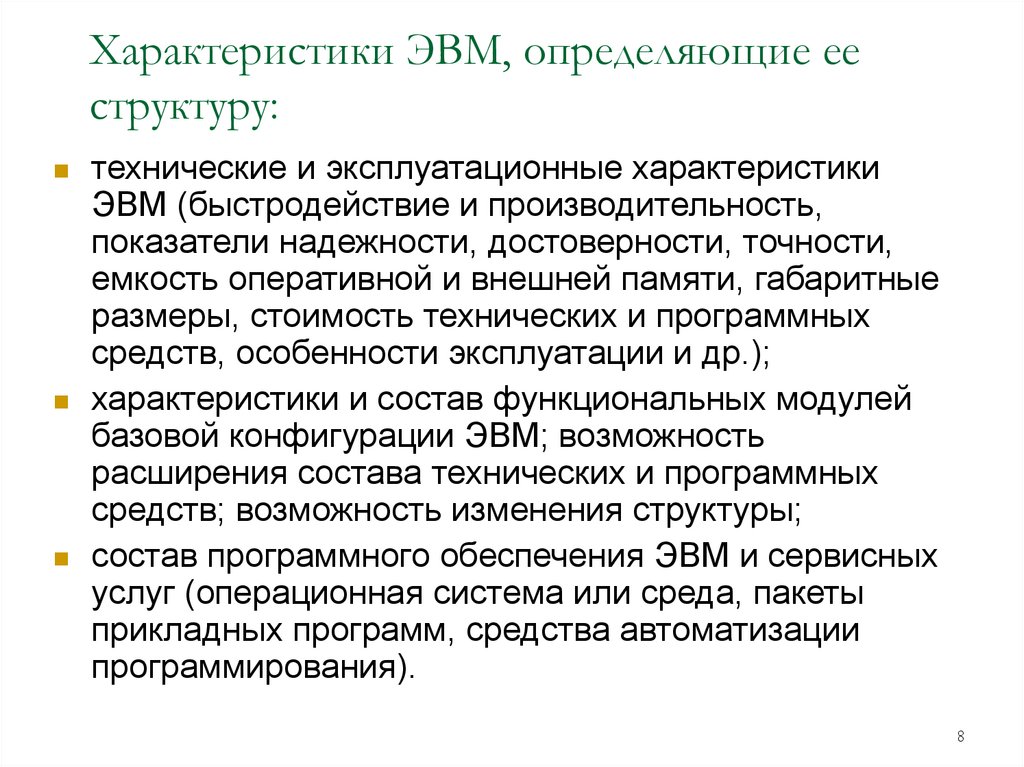

Характеристики ЭВМ, определяющие ее
структуру:
технические и эксплуатационные характеристики
ЭВМ (быстродействие и производительность,
показатели надежности, достоверности, точности,
емкость оперативной и внешней памяти, габаритные
размеры, стоимость технических и программных
средств, особенности эксплуатации и др.);
характеристики и состав функциональных модулей
базовой конфигурации ЭВМ; возможность
расширения состава технических и программных
средств; возможность изменения структуры;
состав программного обеспечения ЭВМ и сервисных
услуг (операционная система или среда, пакеты
прикладных программ, средства автоматизации
программирования).
8

9.

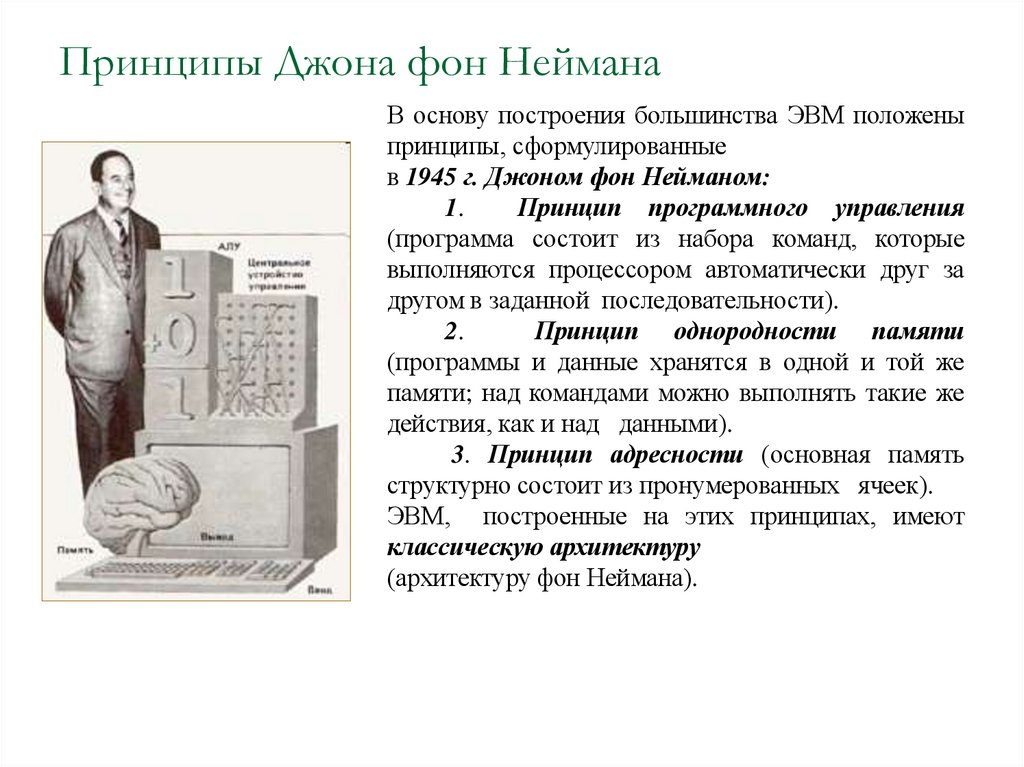

Принципы Джона фон Неймана
В основу построения большинства ЭВМ положены
принципы, сформулированные
в 1945 г. Джоном фон Нейманом:
1.
Принцип программного управления
(программа состоит из набора команд, которые
выполняются процессором автоматически друг за
другом в заданной последовательности).
2.
Принцип однородности памяти
(программы и данные хранятся в одной и той же
памяти; над командами можно выполнять такие же
действия, как и над данными).
3. Принцип адресности (основная память
структурно состоит из пронумерованных ячеек).
ЭВМ, построенные на этих принципах, имеют
классическую архитектуру
(архитектуру фон Неймана).

10.

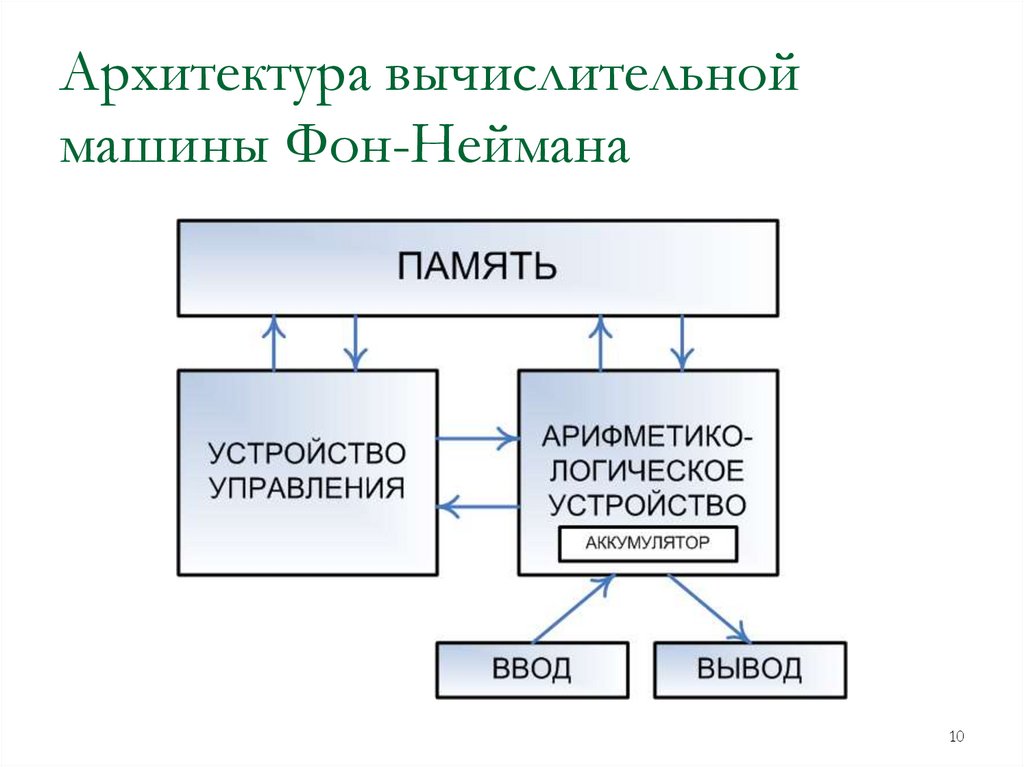

Архитектура вычислительной
машины Фон-Неймана
10

11.

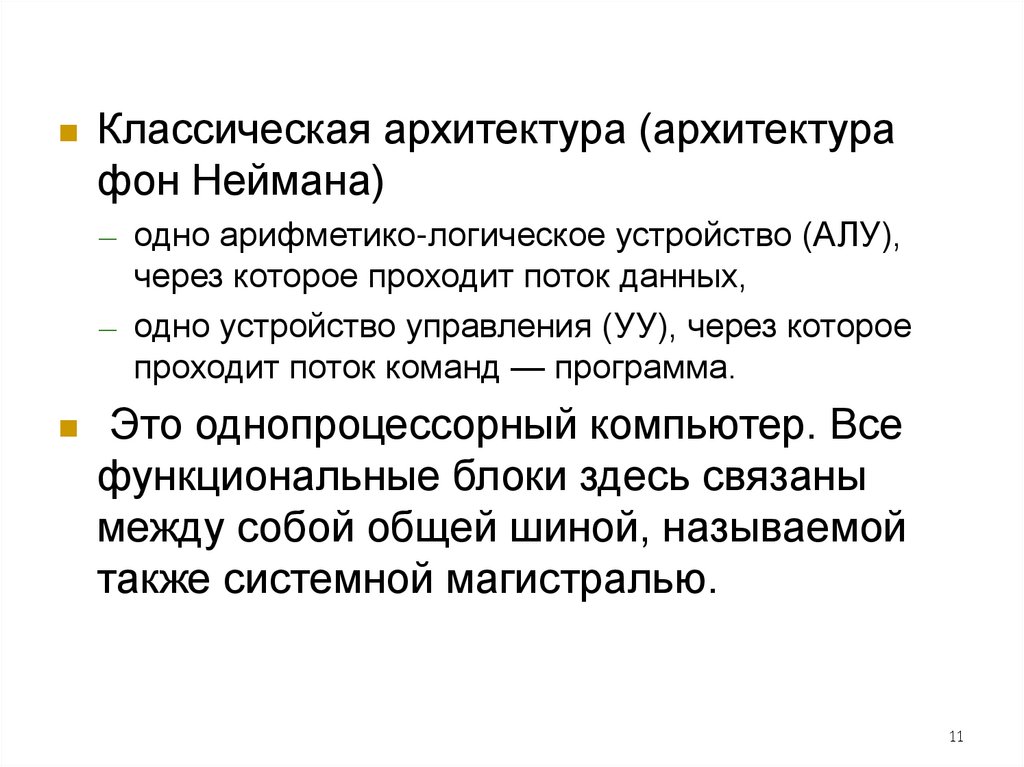

Классическая архитектура (архитектура
фон Неймана)
одно арифметико-логическое устройство (АЛУ),
через которое проходит поток данных,
— одно устройство управления (УУ), через которое
проходит поток команд — программа.
—
Это однопроцессорный компьютер. Все
функциональные блоки здесь связаны
между собой общей шиной, называемой
также системной магистралью.
11

12.

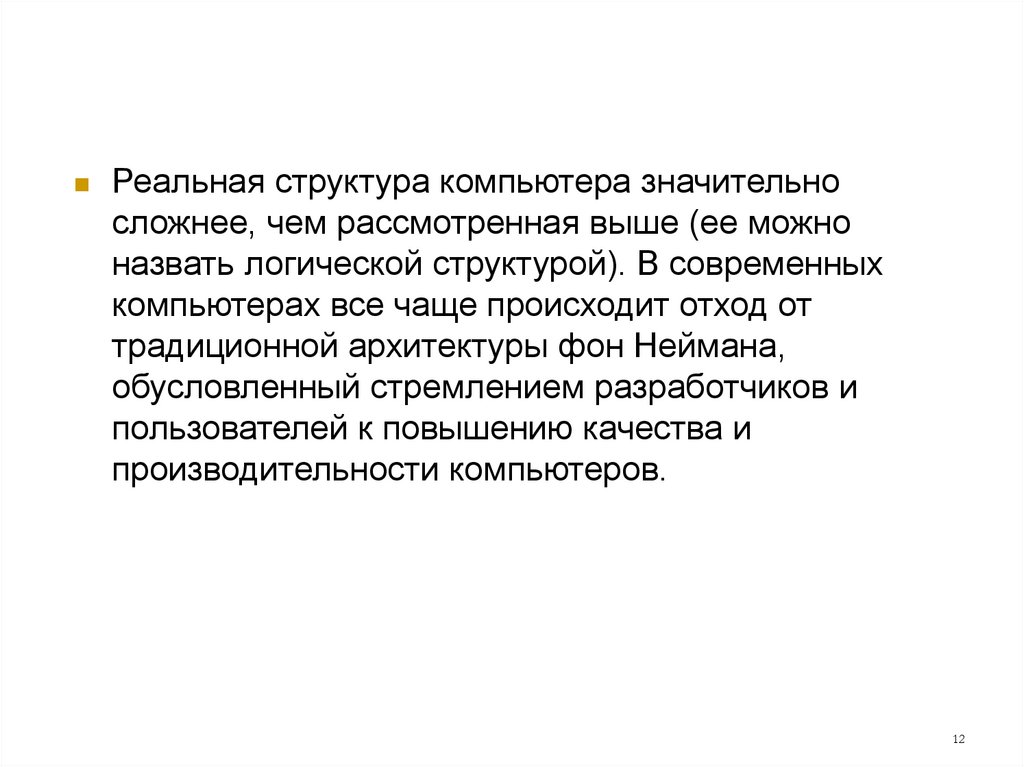

Реальная структура компьютера значительно
сложнее, чем рассмотренная выше (ее можно
назвать логической структурой). В современных
компьютерах все чаще происходит отход от
традиционной архитектуры фон Неймана,
обусловленный стремлением разработчиков и
пользователей к повышению качества и
производительности компьютеров.
12

13.

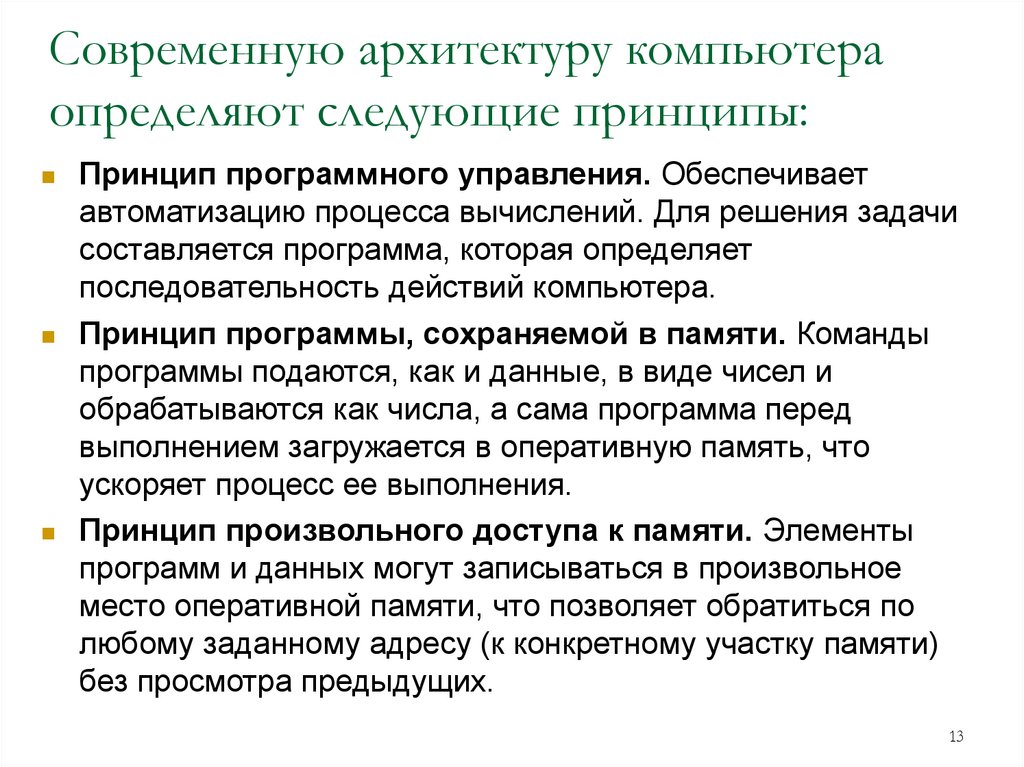

Современную архитектуру компьютера
определяют следующие принципы:
Принцип программного управления. Обеспечивает
автоматизацию процесса вычислений. Для решения задачи
составляется программа, которая определяет
последовательность действий компьютера.
Принцип программы, сохраняемой в памяти. Команды
программы подаются, как и данные, в виде чисел и
обрабатываются как числа, а сама программа перед
выполнением загружается в оперативную память, что
ускоряет процесс ее выполнения.
Принцип произвольного доступа к памяти. Элементы
программ и данных могут записываться в произвольное
место оперативной памяти, что позволяет обратиться по
любому заданному адресу (к конкретному участку памяти)
без просмотра предыдущих.
13

14.

Современный компьютер
На основании этих принципов можно
утверждать, что современный компьютер техническое устройство, которое после
ввода в память начальных данных в виде
цифровых кодов и программы их
обработки, выраженной тоже цифровыми
кодами, способно автоматически
осуществить вычислительный процесс,
заданный программой, и выдать готовые
результаты решения задачи в форме,
пригодной для восприятия человеком.
14

15.

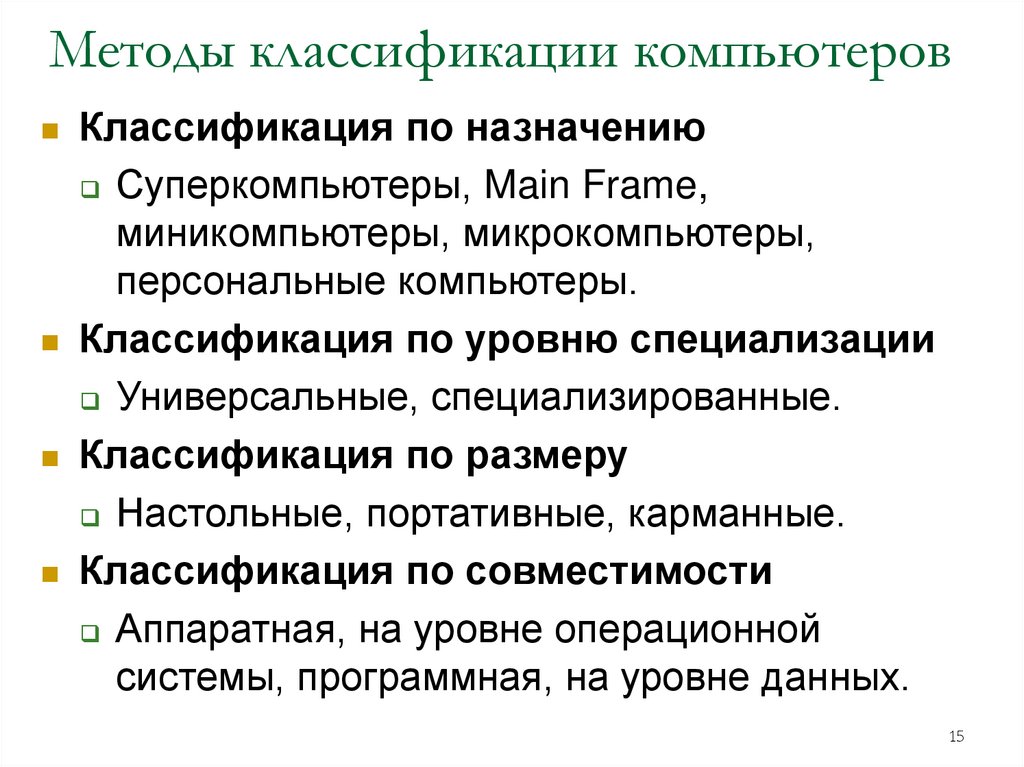

Методы классификации компьютеров
Классификация по назначению
Суперкомпьютеры, Main Frame,
миникомпьютеры, микрокомпьютеры,
персональные компьютеры.
Классификация по уровню специализации
Универсальные, специализированные.
Классификация по размеру
Настольные, портативные, карманные.
Классификация по совместимости
Аппаратная, на уровне операционной
системы, программная, на уровне данных.
15

16.

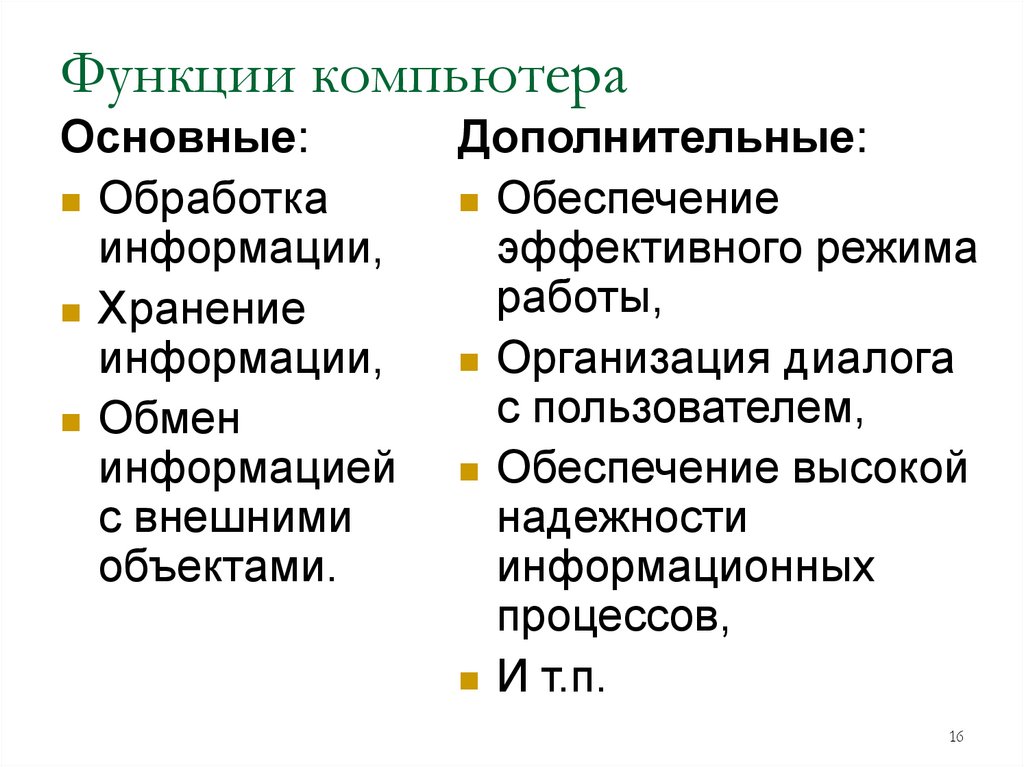

Функции компьютера
Основные:
Обработка
информации,
Хранение
информации,
Обмен
информацией
с внешними
объектами.
Дополнительные:
Обеспечение
эффективного режима
работы,
Организация диалога
с пользователем,
Обеспечение высокой
надежности
информационных
процессов,
И т.п.
16

17.

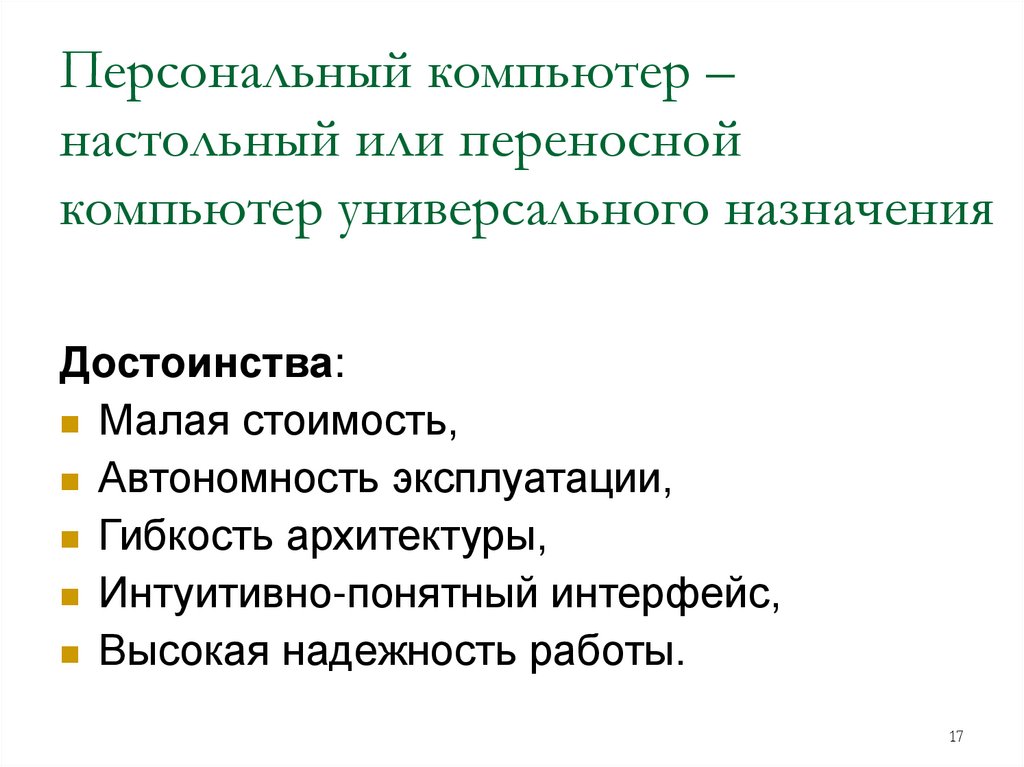

Персональный компьютер –
настольный или переносной
компьютер универсального назначения
Достоинства:
Малая стоимость,
Автономность эксплуатации,
Гибкость архитектуры,
Интуитивно-понятный интерфейс,
Высокая надежность работы.
17

18.

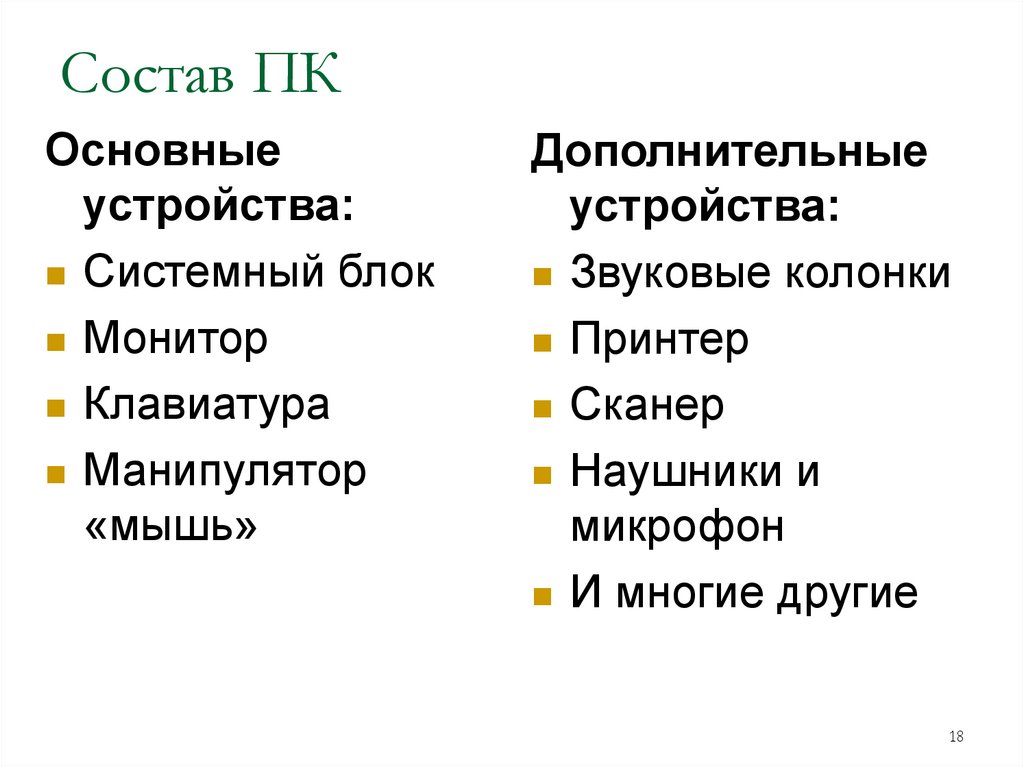

Состав ПК
Основные
устройства:
Системный блок
Монитор
Клавиатура
Манипулятор
«мышь»
Дополнительные
устройства:
Звуковые колонки
Принтер
Сканер
Наушники и
микрофон
И многие другие
18

19.

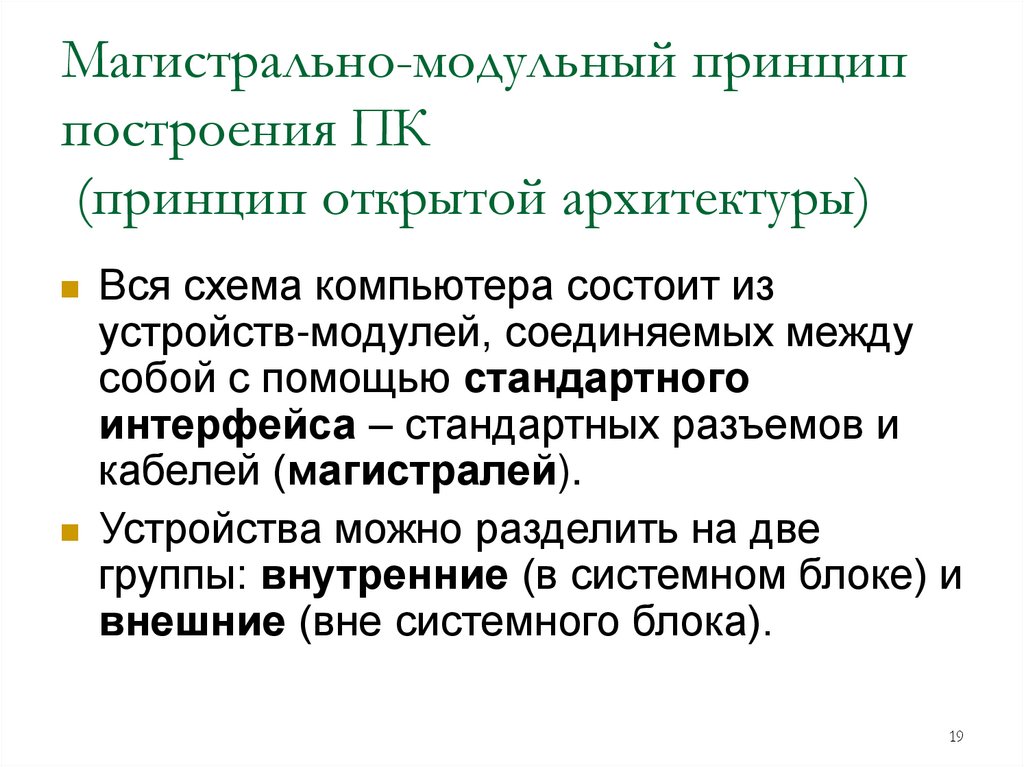

Магистрально-модульный принцип
построения ПК
(принцип открытой архитектуры)
Вся схема компьютера состоит из
устройств-модулей, соединяемых между
собой с помощью стандартного
интерфейса – стандартных разъемов и
кабелей (магистралей).
Устройства можно разделить на две
группы: внутренние (в системном блоке) и
внешние (вне системного блока).
19

20.

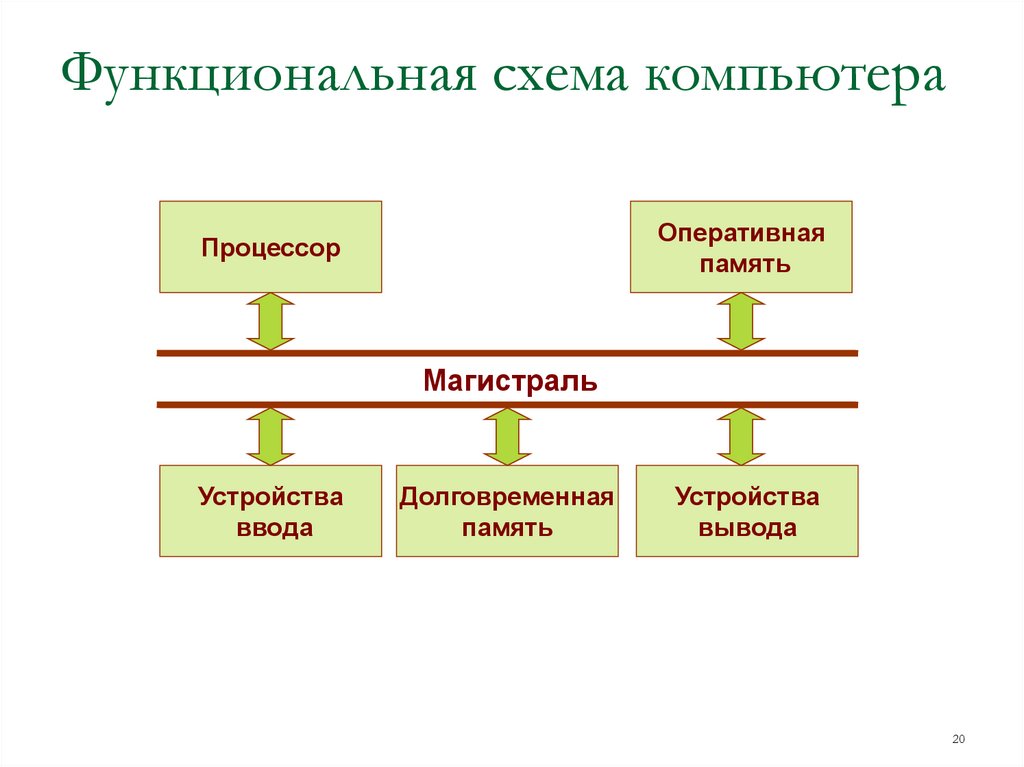

Функциональная схема компьютера
Оперативная
память
Процессор
Магистраль
Устройства
ввода
Долговременная
память
Устройства
вывода
20

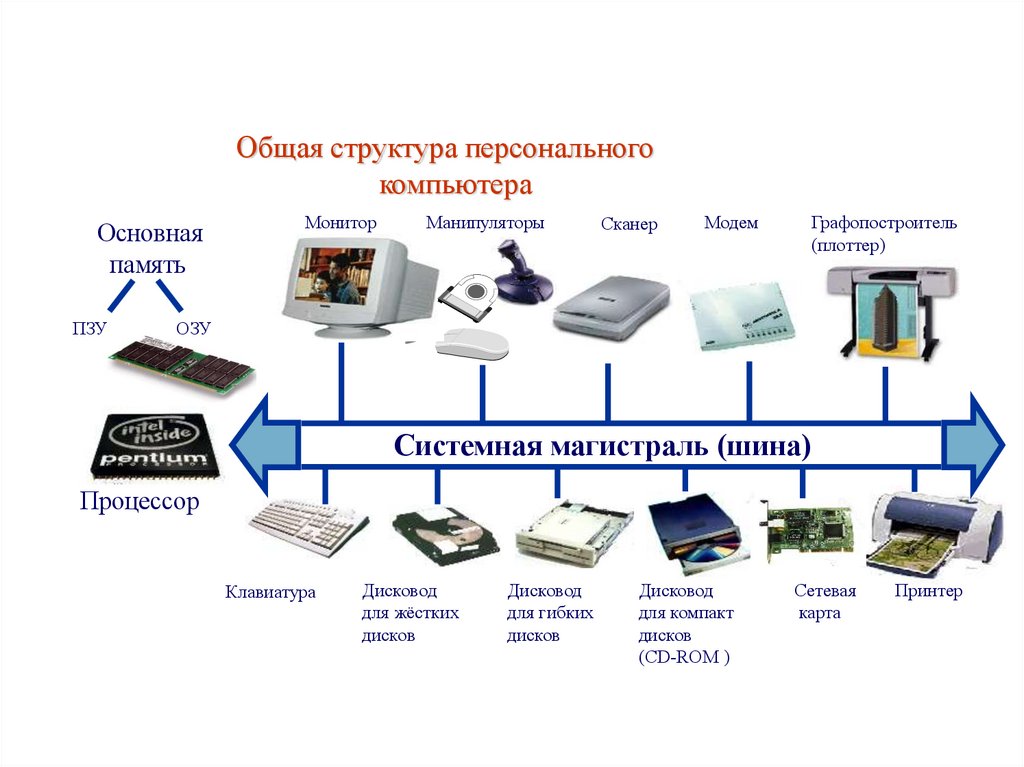

21.

Общая структура персонального
компьютера
Основная
память
ПЗУ
Монитор
Манипуляторы
Сканер
Модем
Графопостроитель
(плоттер)
ОЗУ
Системная магистраль (шина)
Процессор
Клавиатура
Дисковод
для жёстких
дисков
Дисковод
для гибких
дисков
Дисковод
для компакт
дисков
(CD-ROM )
Сетевая
карта
Принтер

22.

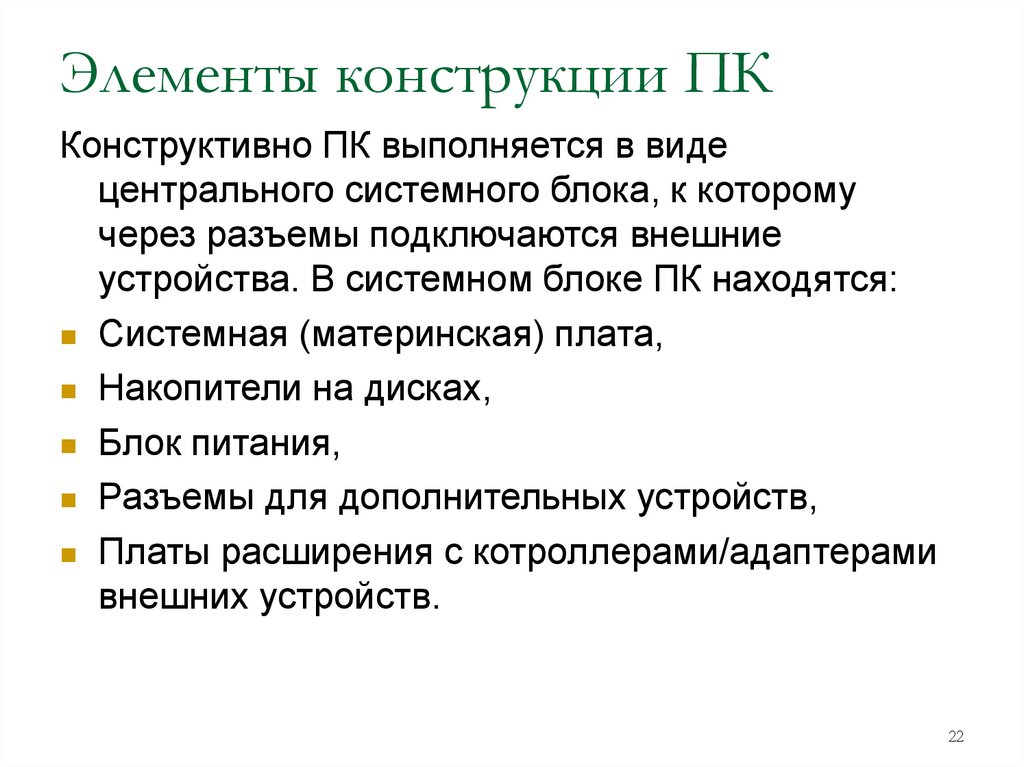

Элементы конструкции ПК
Конструктивно ПК выполняется в виде
центрального системного блока, к которому
через разъемы подключаются внешние
устройства. В системном блоке ПК находятся:
Системная (материнская) плата,
Накопители на дисках,
Блок питания,
Разъемы для дополнительных устройств,
Платы расширения с котроллерами/адаптерами
внешних устройств.
22

23.

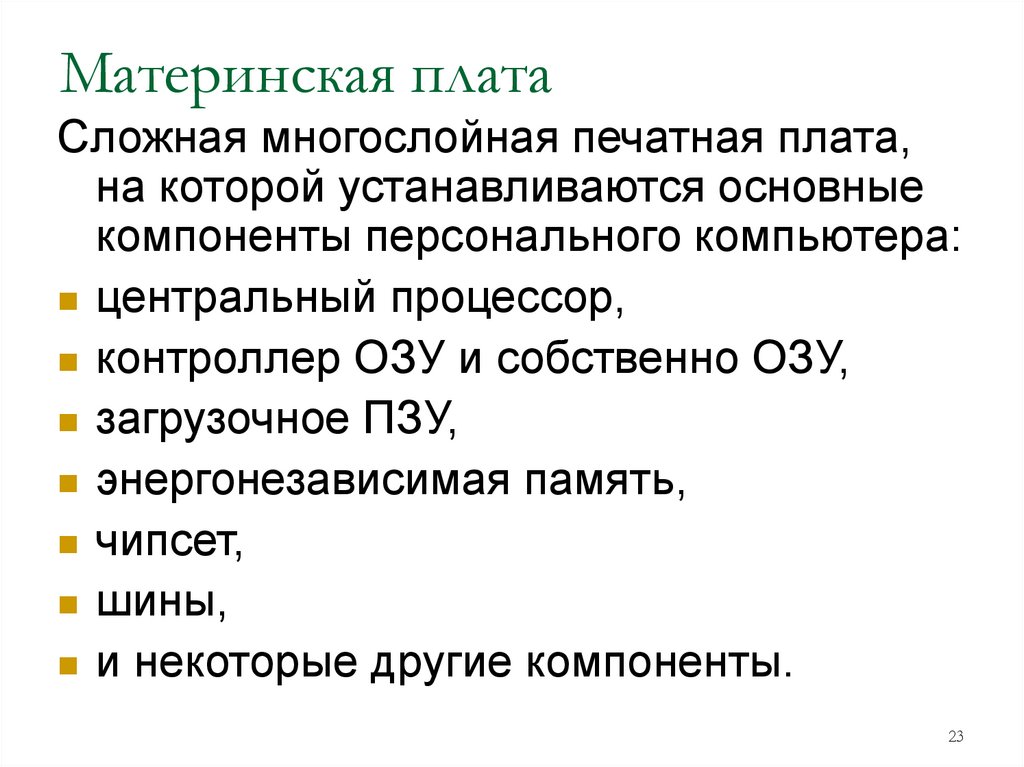

Материнская плата
Сложная многослойная печатная плата,
на которой устанавливаются основные
компоненты персонального компьютера:
центральный процессор,
контроллер ОЗУ и собственно ОЗУ,
загрузочное ПЗУ,
энергонезависимая память,
чипсет,
шины,
и некоторые другие компоненты.
23

24.

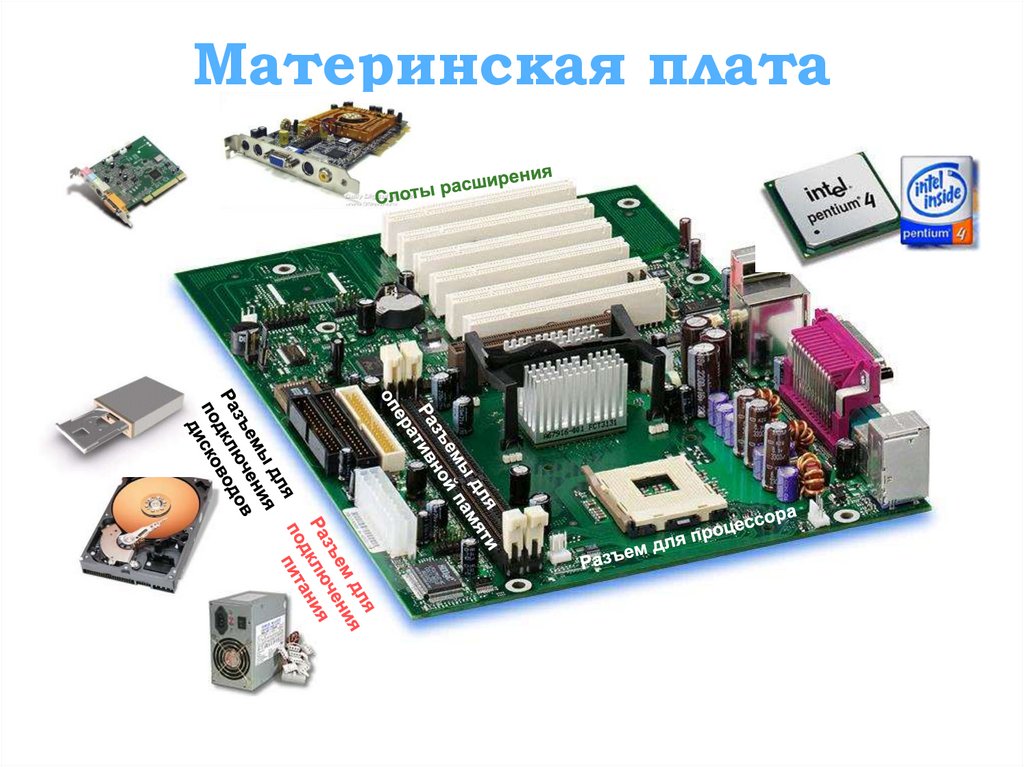

Материнская плата

25.

Микропроцессор
Микропроцессор – центральный
блок, предназначенный для
управления работой всех блоков
компьютера и для выполнения
арифметических и логических
операций.
Технически процессор реализуется
на большой интегральной схеме,
структура которой постоянно
усложняется, и количество
функциональных элементов (типа
диод или транзистор) на ней
постоянно возрастает.
25

26.

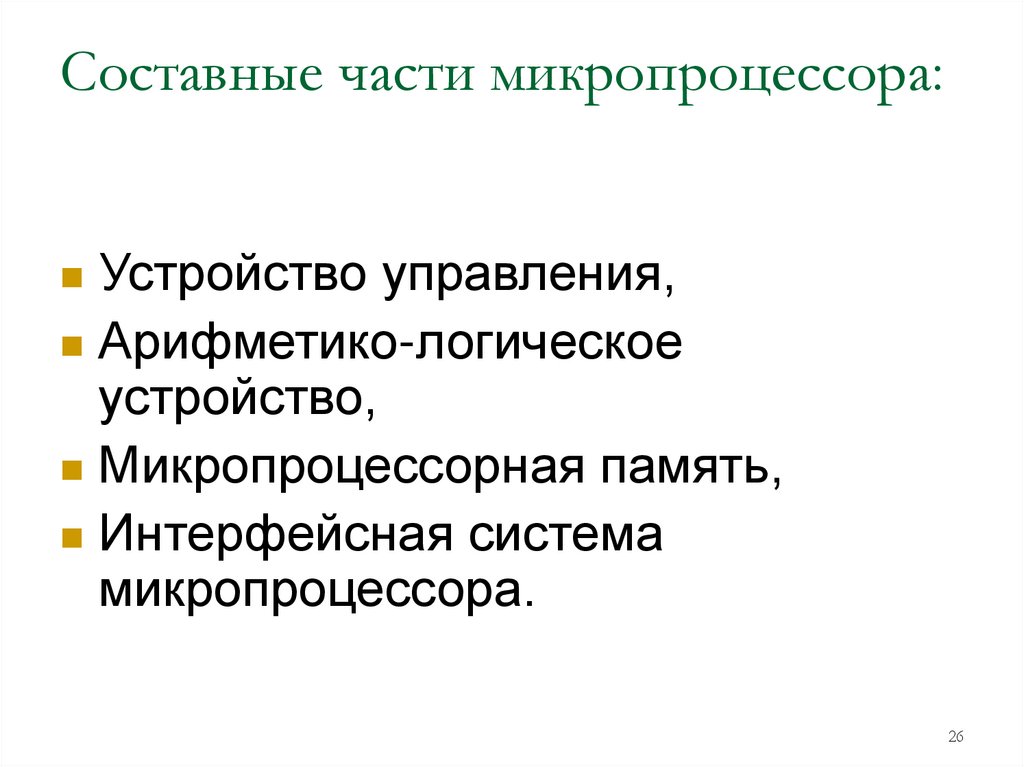

Составные части микропроцессора:
Устройство управления,
Арифметико-логическое
устройство,
Микропроцессорная память,
Интерфейсная система
микропроцессора.
26

27.

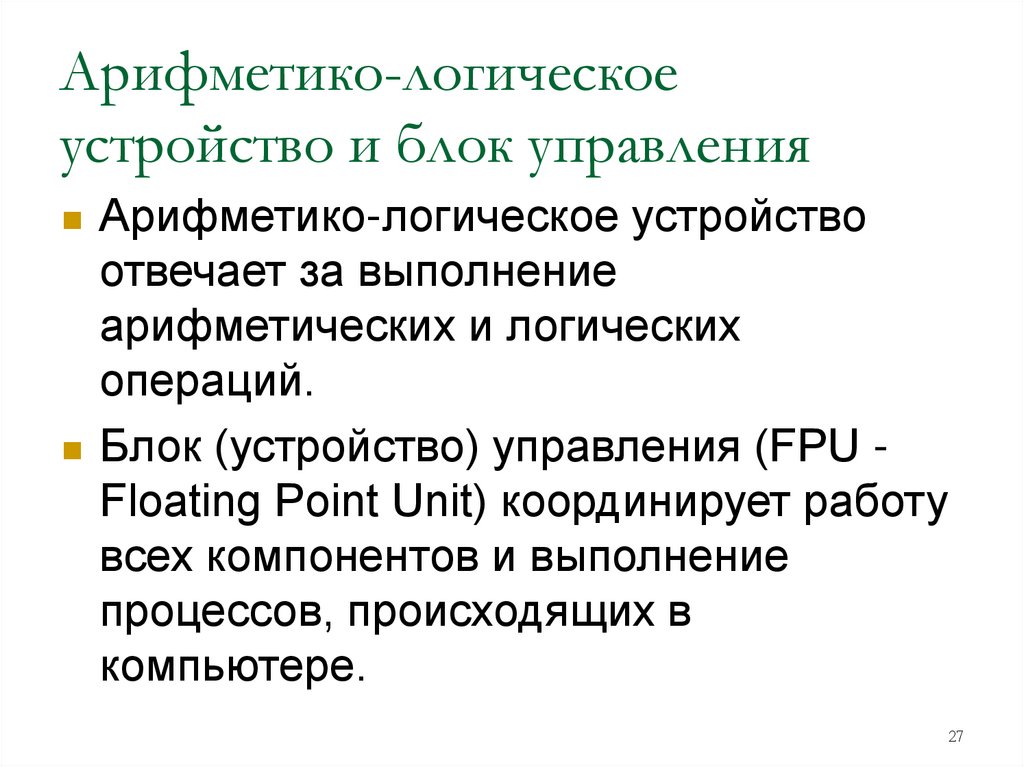

Арифметико-логическое
устройство и блок управления
Арифметико-логическое устройство
отвечает за выполнение
арифметических и логических
операций.
Блок (устройство) управления (FPU Floating Point Unit) координирует работу
всех компонентов и выполнение
процессов, происходящих в
компьютере.
27

28.

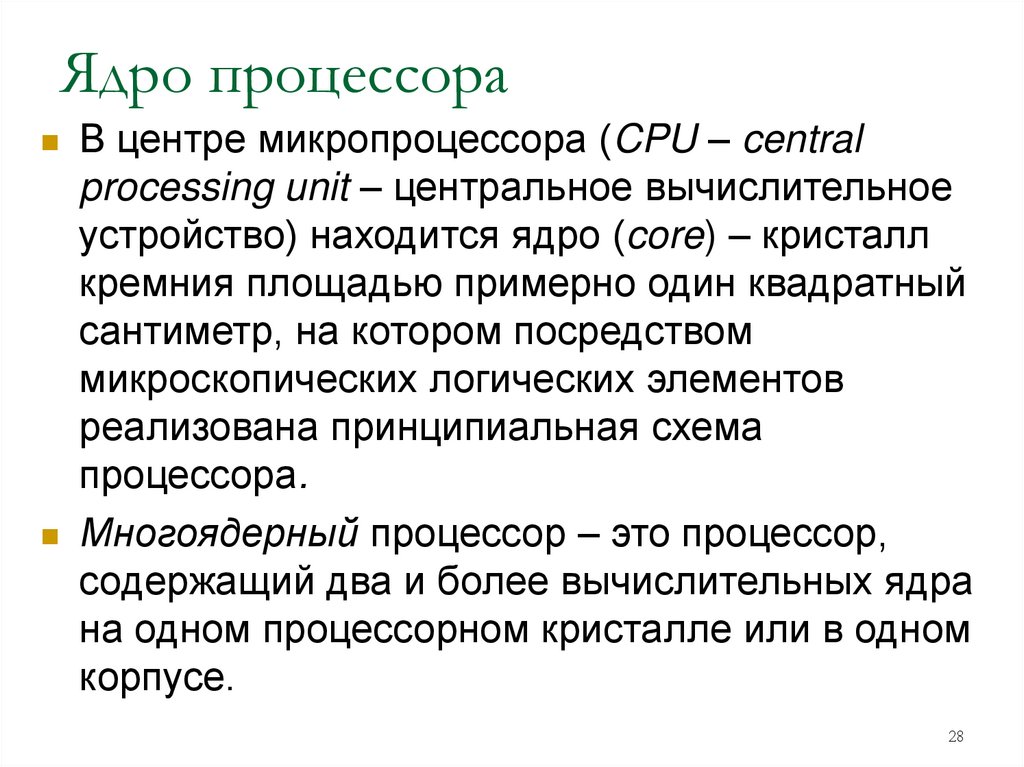

Ядро процессора
В центре микропроцессора (CPU – central
processing unit – центральное вычислительное
устройство) находится ядро (core) – кристалл
кремния площадью примерно один квадратный
сантиметр, на котором посредством
микроскопических логических элементов
реализована принципиальная схема
процессора.
Многоядерный процессор – это процессор,
содержащий два и более вычислительных ядра
на одном процессорном кристалле или в одном
корпусе.
28

29.

Многоядерный процессор
Преимущества:
возможность
распределять работу
программ по
нескольким ядрам;
сниженное
электропотребление;
большая
производительность при
меньшей тактовой
частоте;
увеличение скорости
работы программ.
Недостатки:
увеличенная стоимость;
сложность обеспечения
бесконфликтной работы
ядер с оперативной
памятью;
требуется более
мощная система
охлаждения;
количество
оптимизированного под
многоядерность ПО
невелико.
29

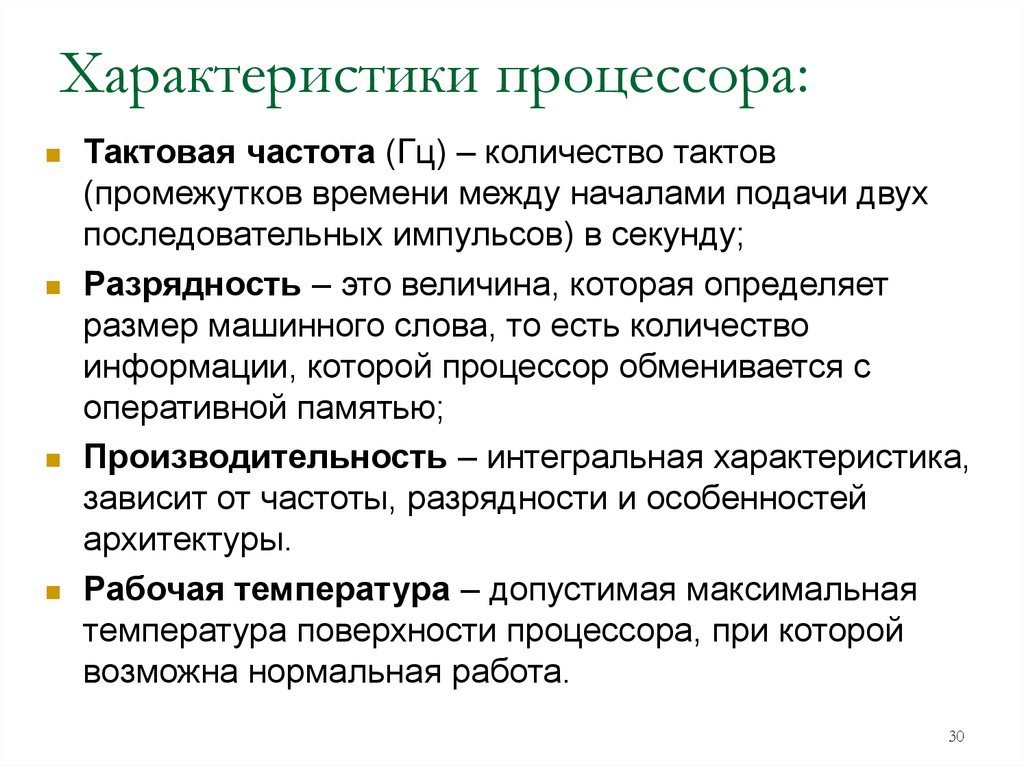

30.

Характеристики процессора:
Тактовая частота (Гц) – количество тактов
(промежутков времени между началами подачи двух
последовательных импульсов) в секунду;
Разрядность – это величина, которая определяет
размер машинного слова, то есть количество
информации, которой процессор обменивается с
оперативной памятью;
Производительность – интегральная характеристика,
зависит от частоты, разрядности и особенностей
архитектуры.
Рабочая температура – допустимая максимальная
температура поверхности процессора, при которой
возможна нормальная работа.
30

31.

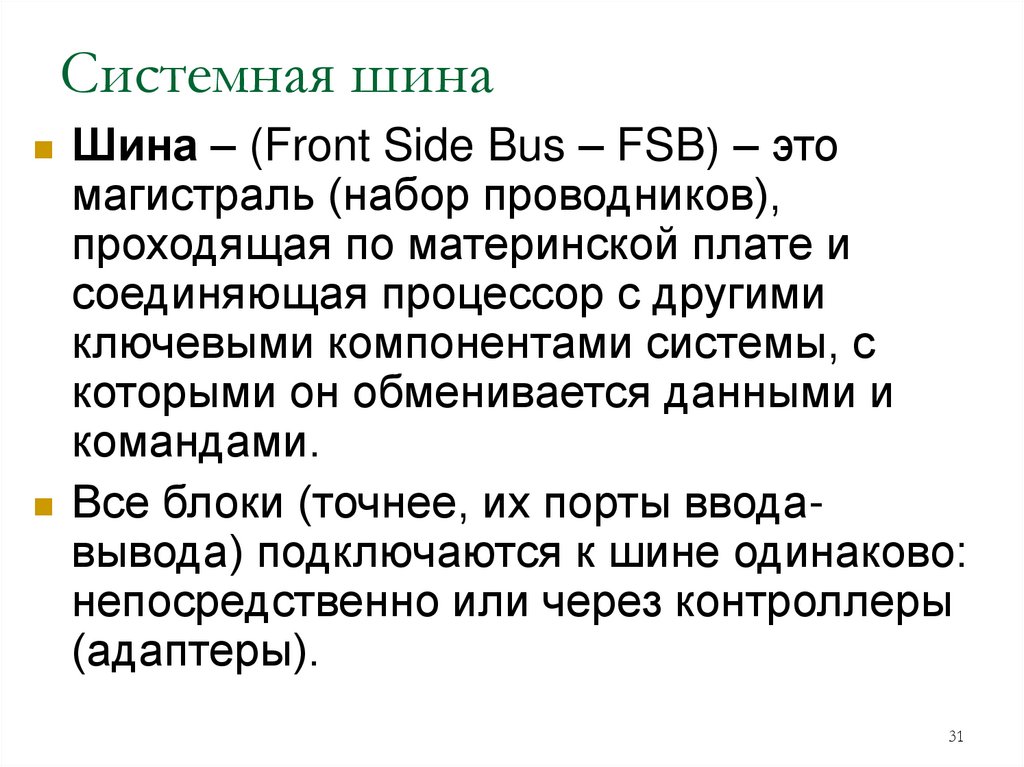

Системная шина
Шина – (Front Side Bus – FSB) – это
магистраль (набор проводников),
проходящая по материнской плате и
соединяющая процессор с другими
ключевыми компонентами системы, с
которыми он обменивается данными и
командами.
Все блоки (точнее, их порты вводавывода) подключаются к шине одинаково:
непосредственно или через контроллеры
(адаптеры).
31

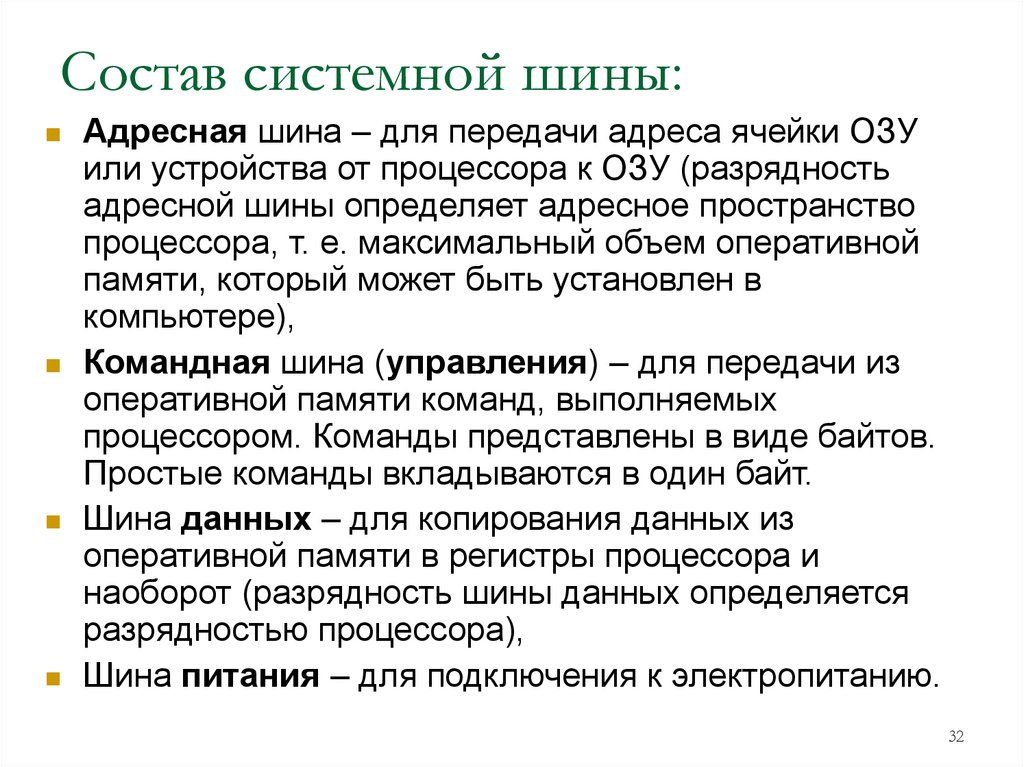

32.

Состав системной шины:
Адресная шина – для передачи адреса ячейки ОЗУ
или устройства от процессора к ОЗУ (разрядность
адресной шины определяет адресное пространство
процессора, т. е. максимальный объем оперативной
памяти, который может быть установлен в
компьютере),
Командная шина (управления) – для передачи из
оперативной памяти команд, выполняемых
процессором. Команды представлены в виде байтов.
Простые команды вкладываются в один байт.
Шина данных – для копирования данных из
оперативной памяти в регистры процессора и
наоборот (разрядность шины данных определяется
разрядностью процессора),
Шина питания – для подключения к электропитанию.
32

33.

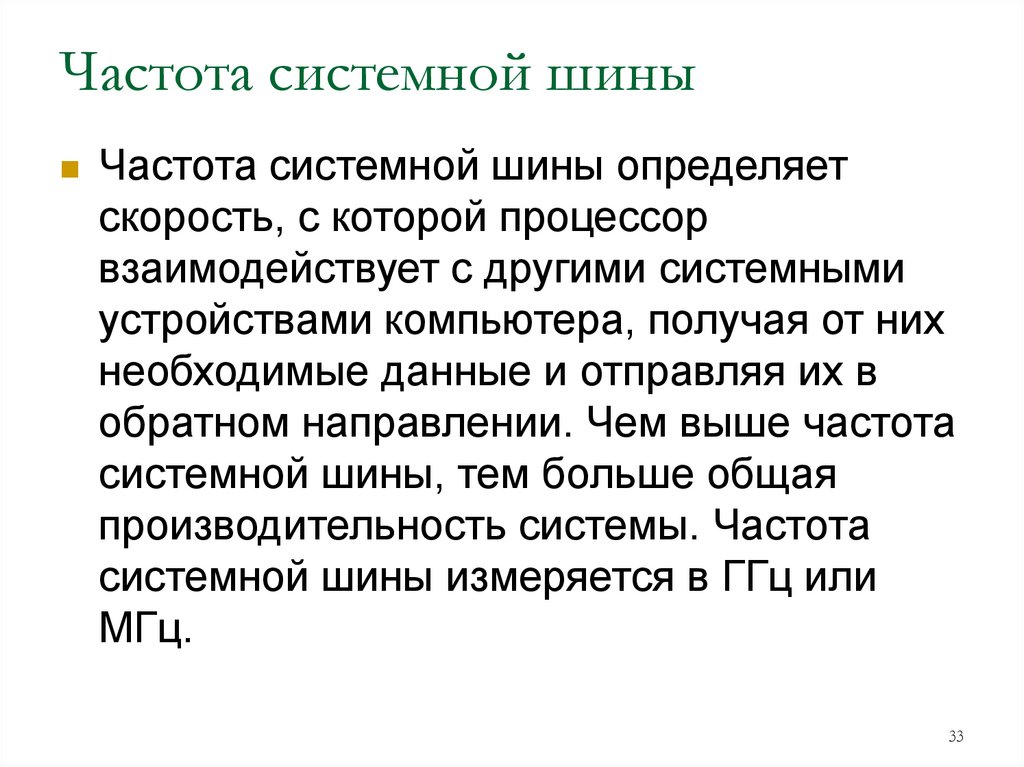

Частота системной шины
Частота системной шины определяет
скорость, с которой процессор
взаимодействует с другими системными
устройствами компьютера, получая от них
необходимые данные и отправляя их в
обратном направлении. Чем выше частота
системной шины, тем больше общая
производительность системы. Частота
системной шины измеряется в ГГц или
МГц.
33

34.

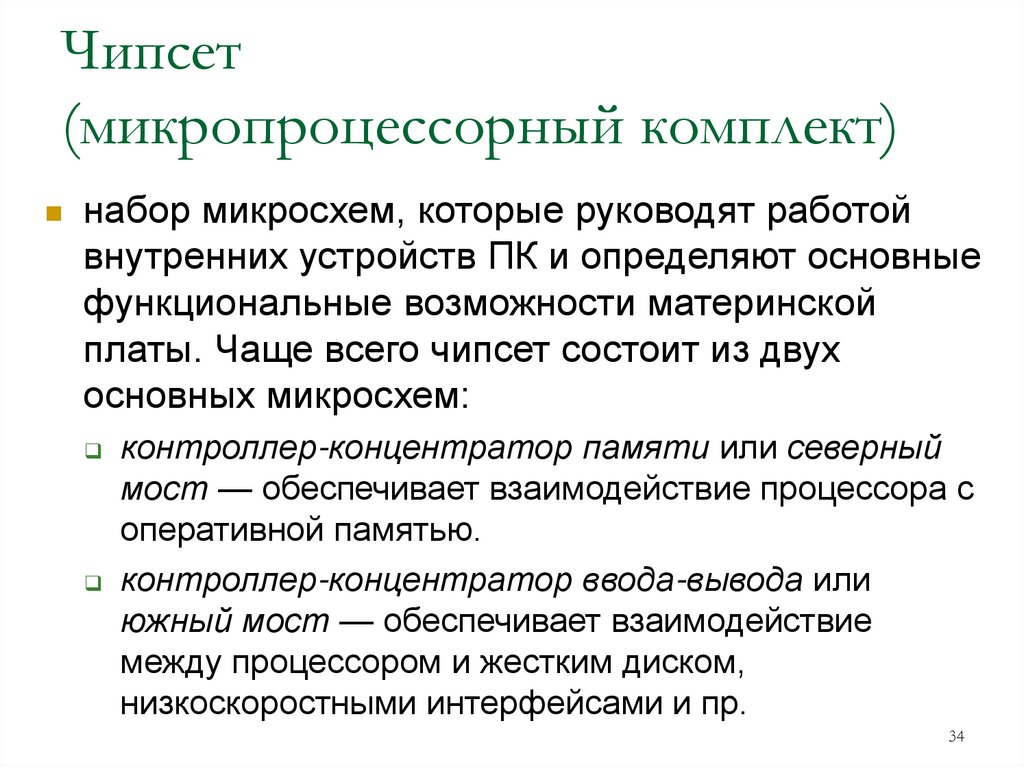

Чипсет
(микропроцессорный комплект)
набор микросхем, которые руководят работой
внутренних устройств ПК и определяют основные
функциональные возможности материнской
платы. Чаще всего чипсет состоит из двух
основных микросхем:
контроллер-концентратор памяти или северный
мост — обеспечивает взаимодействие процессора с
оперативной памятью.
контроллер-концентратор ввода-вывода или
южный мост — обеспечивает взаимодействие
между процессором и жестким диском,
низкоскоростными интерфейсами и пр.
34

35.

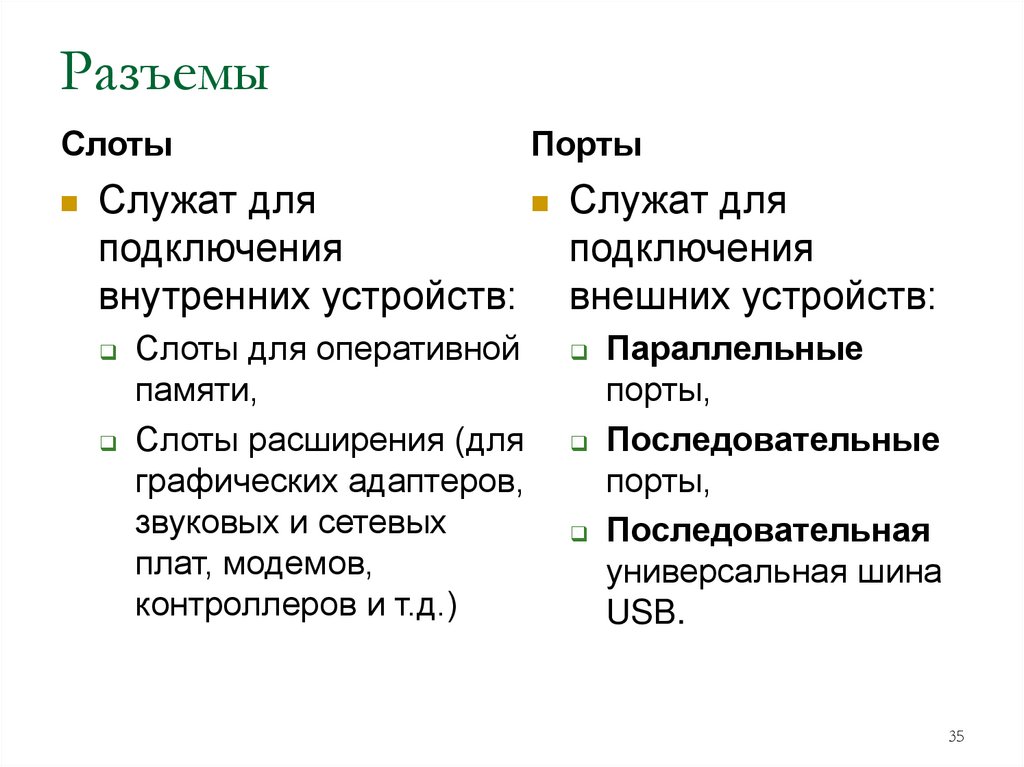

Разъемы
Слоты
Порты
Служат для
Служат для
подключения
подключения
внутренних устройств: внешних устройств:
Слоты для оперативной
памяти,
Слоты расширения (для
графических адаптеров,
звуковых и сетевых
плат, модемов,
контроллеров и т.д.)
Параллельные
порты,
Последовательные
порты,
Последовательная
универсальная шина
USB.
35

36.

Материнская плата
Слот для
видеокарты
Слот для
звуковой карты
Слот для
ОЗУ(ROM)
Слот для
процессора
Слот для
винчестера
Слот для
блока питания
Слот для
дисковода для
гибких дисков
Слот для
дисковода для
компакт-дисков
CD

37.

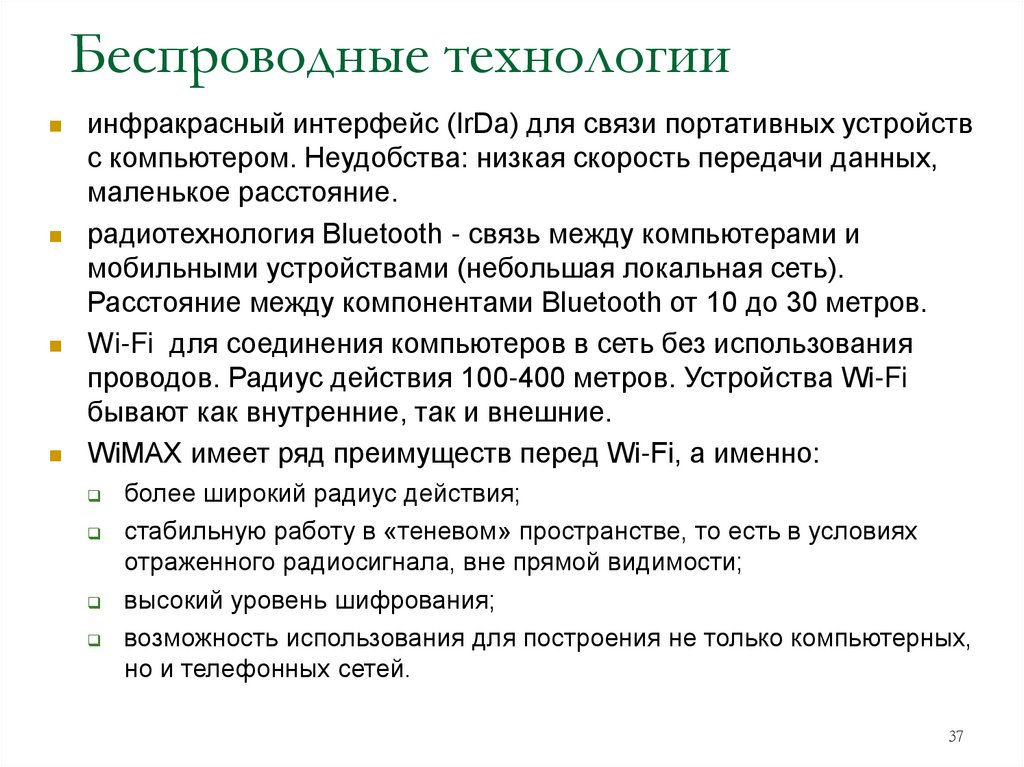

Беспроводные технологии
инфракрасный интерфейс (IrDa) для связи портативных устройств
с компьютером. Неудобства: низкая скорость передачи данных,
маленькое расстояние.
радиотехнология Bluetooth - связь между компьютерами и
мобильными устройствами (небольшая локальная сеть).
Расстояние между компонентами Bluetooth от 10 до 30 метров.
Wi-Fi для соединения компьютеров в сеть без использования
проводов. Радиус действия 100-400 метров. Устройства Wi-Fi
бывают как внутренние, так и внешние.
WiMAX имеет ряд преимуществ перед Wi-Fi, а именно:
более широкий радиус действия;
стабильную работу в «теневом» пространстве, то есть в условиях
отраженного радиосигнала, вне прямой видимости;
высокий уровень шифрования;
возможность использования для построения не только компьютерных,
но и телефонных сетей.
37

38.

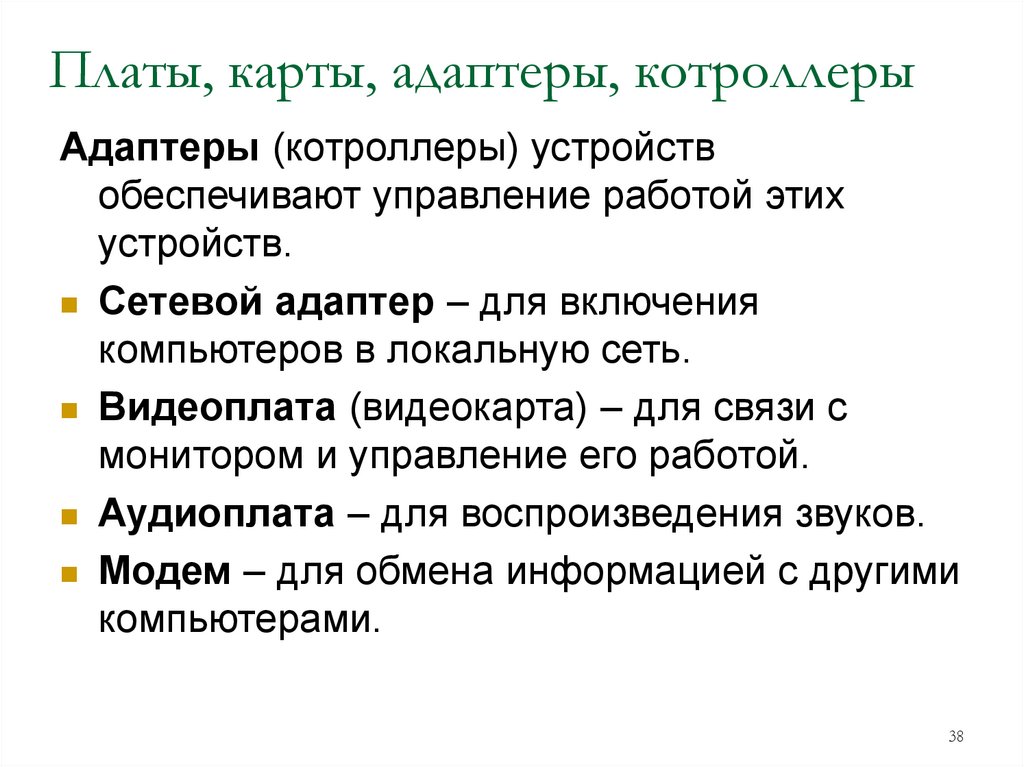

Платы, карты, адаптеры, котроллеры
Адаптеры (котроллеры) устройств
обеспечивают управление работой этих
устройств.
Сетевой адаптер – для включения
компьютеров в локальную сеть.
Видеоплата (видеокарта) – для связи с
монитором и управление его работой.
Аудиоплата – для воспроизведения звуков.

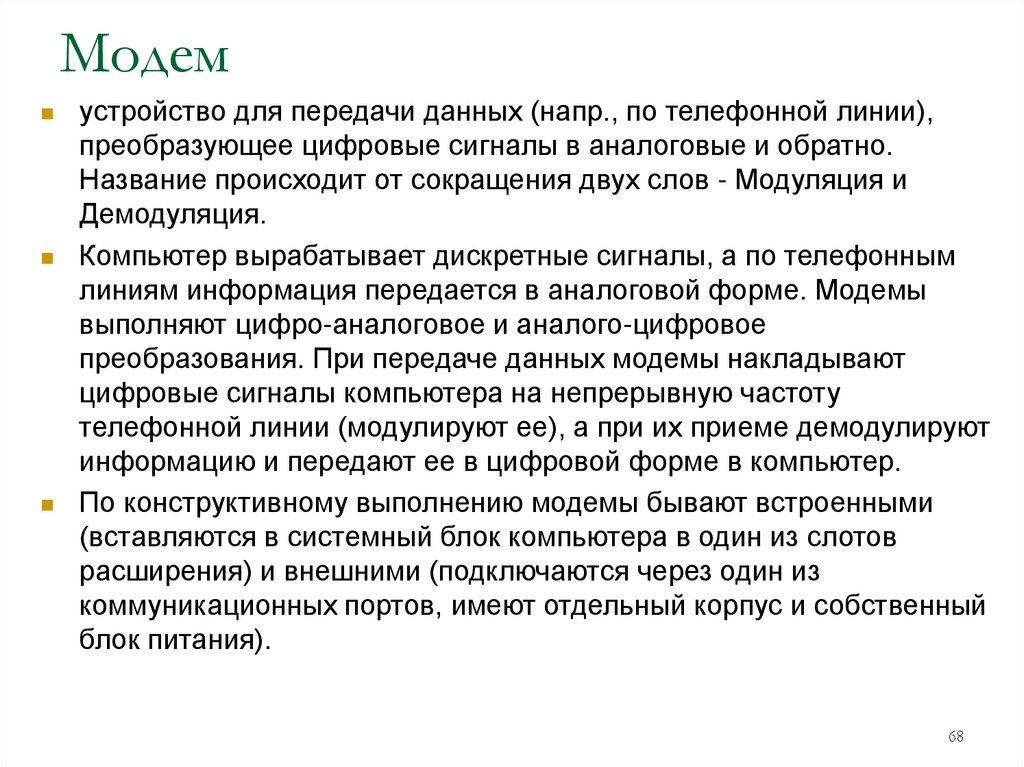

Модем – для обмена информацией с другими
компьютерами.
38

39.

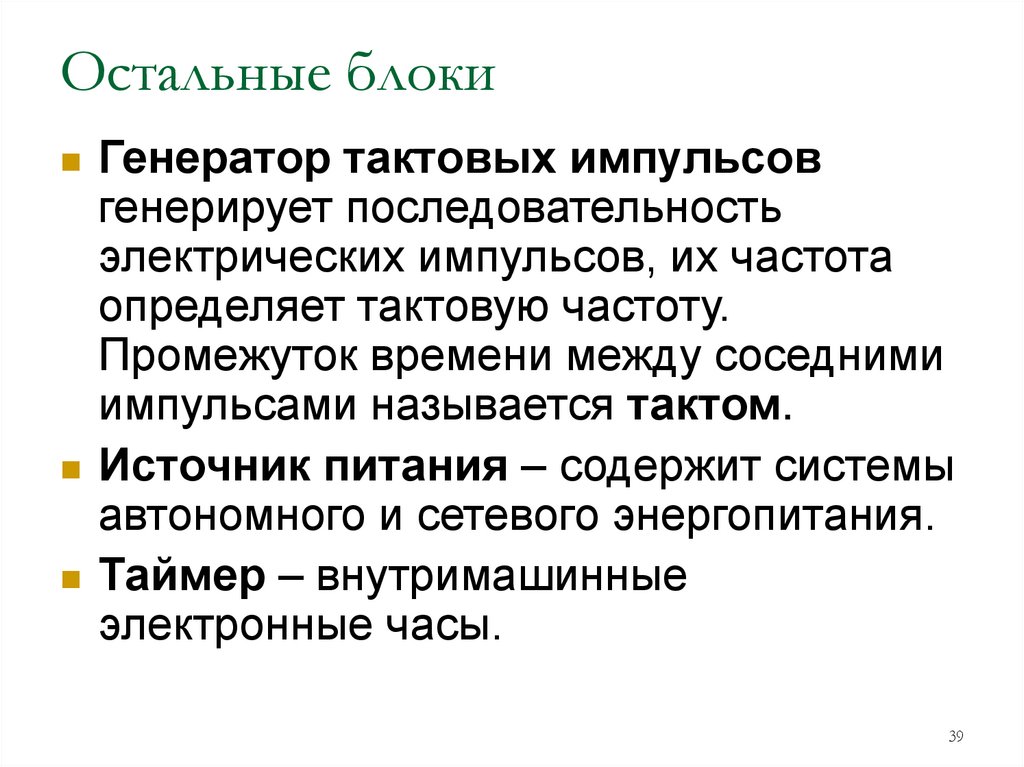

Остальные блоки
Генератор тактовых импульсов
генерирует последовательность
электрических импульсов, их частота
определяет тактовую частоту.
Промежуток времени между соседними
импульсами называется тактом.
Источник питания – содержит системы
автономного и сетевого энергопитания.
Таймер – внутримашинные
электронные часы.
39

40.

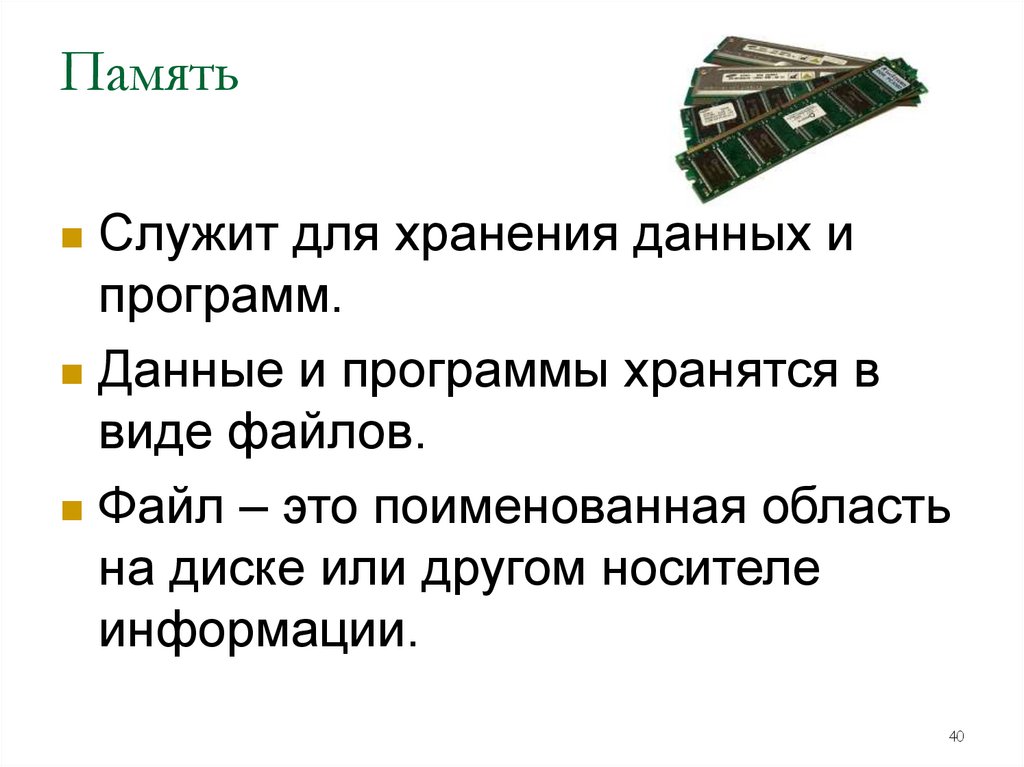

Память
Служит для хранения данных и
программ.
Данные и программы хранятся в
виде файлов.
Файл – это поименованная область
на диске или другом носителе
информации.
40

41.

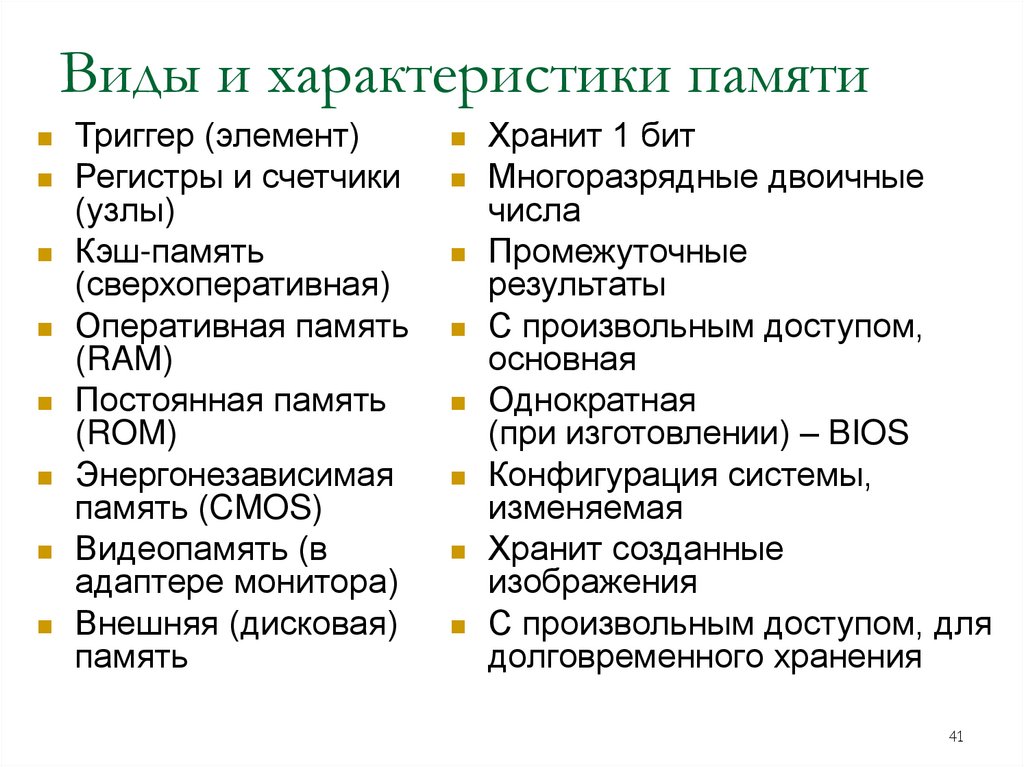

Виды и характеристики памяти
Триггер (элемент)
Регистры и счетчики
(узлы)
Кэш-память
(сверхоперативная)
Оперативная память
(RAM)
Постоянная память
(ROM)
Энергонезависимая
память (CMOS)
Видеопамять (в
адаптере монитора)
Внешняя (дисковая)
память
Хранит 1 бит
Многоразрядные двоичные
числа
Промежуточные
результаты
С произвольным доступом,
основная
Однократная
(при изготовлении) – BIOS
Конфигурация системы,
изменяемая
Хранит созданные
изображения
С произвольным доступом, для
долговременного хранения
41

42.

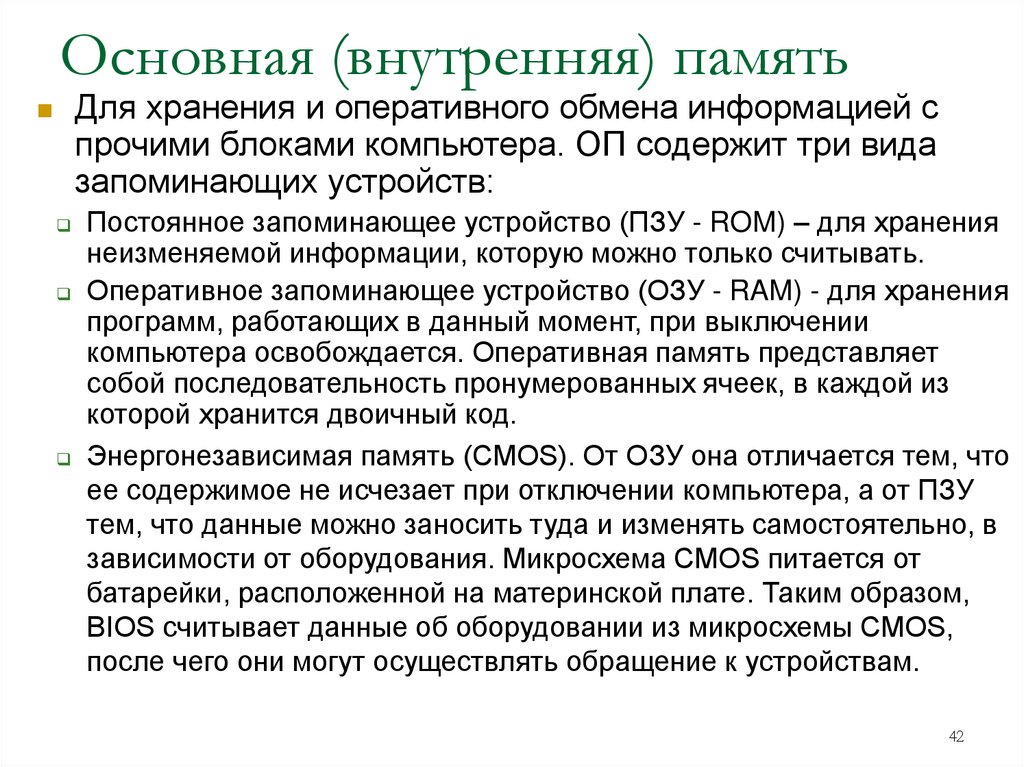

Основная (внутренняя) память
Для хранения и оперативного обмена информацией с
прочими блоками компьютера. ОП содержит три вида
запоминающих устройств:
Постоянное запоминающее устройство (ПЗУ - ROM) – для хранения
неизменяемой информации, которую можно только считывать.
Оперативное запоминающее устройство (ОЗУ - RAM) - для хранения
программ, работающих в данный момент, при выключении
компьютера освобождается. Оперативная память представляет
собой последовательность пронумерованных ячеек, в каждой из
которой хранится двоичный код.
Энергонезависимая память (CMOS). От ОЗУ она отличается тем, что
ее содержимое не исчезает при отключении компьютера, а от ПЗУ
тем, что данные можно заносить туда и изменять самостоятельно, в
зависимости от оборудования. Микросхема CMOS питается от
батарейки, расположенной на материнской плате. Таким образом,
BIOS считывает данные об оборудовании из микросхемы CMOS,
после чего они могут осуществлять обращение к устройствам.
42

43.

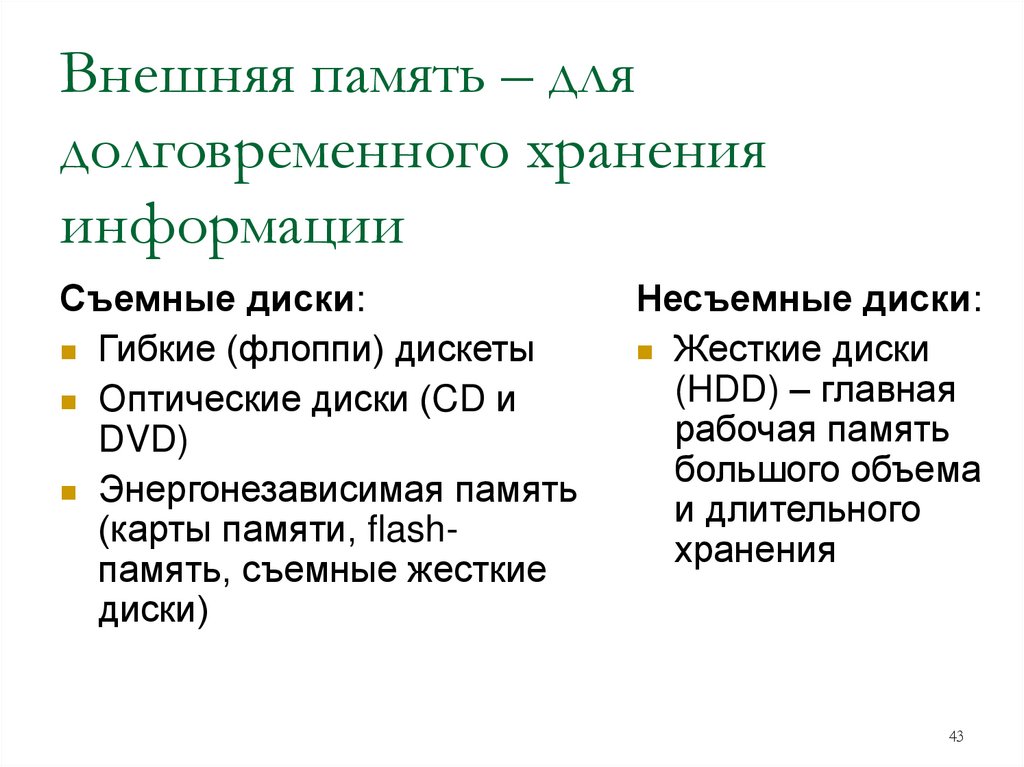

Внешняя память – для
долговременного хранения
информации
Съемные диски:
Гибкие (флоппи) дискеты
Оптические диски (CD и
DVD)
Энергонезависимая память
(карты памяти, flashпамять, съемные жесткие
диски)
Несъемные диски:
Жесткие диски
(HDD) – главная
рабочая память
большого объема
и длительного
хранения
43

44.

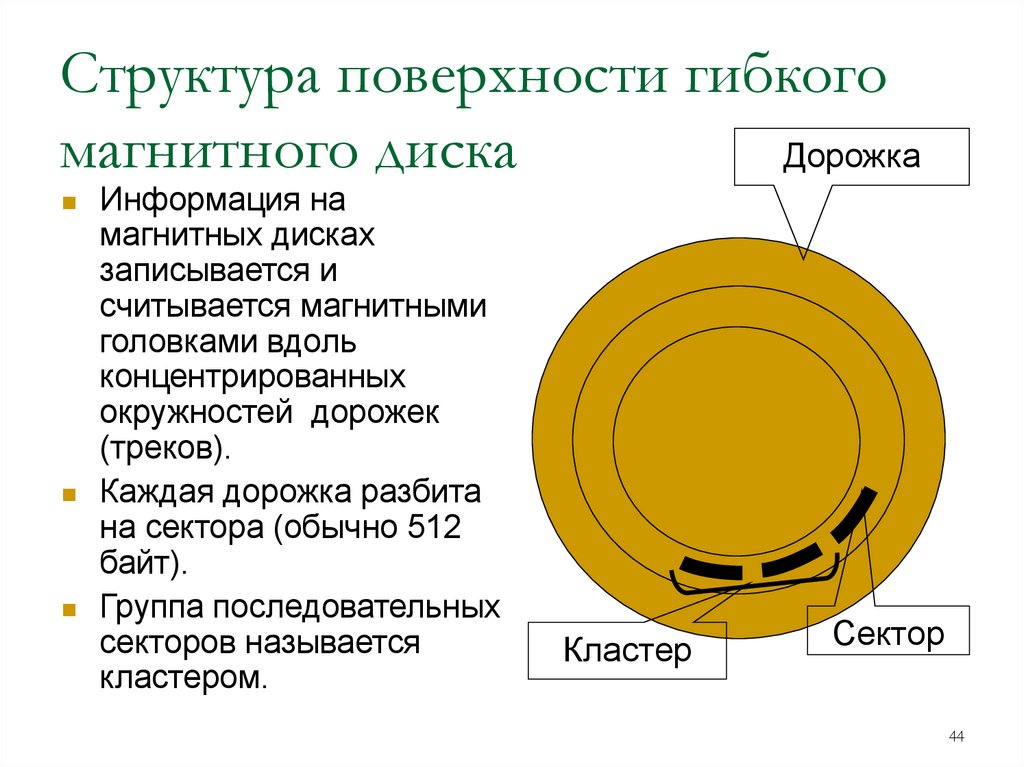

Структура поверхности гибкого
Дорожка
магнитного диска
Информация на
магнитных дисках
записывается и
считывается магнитными
головками вдоль
концентрированных
окружностей дорожек
(треков).
Каждая дорожка разбита
на сектора (обычно 512
байт).
Группа последовательных
секторов называется
кластером.
Кластер
Сектор
44

45.

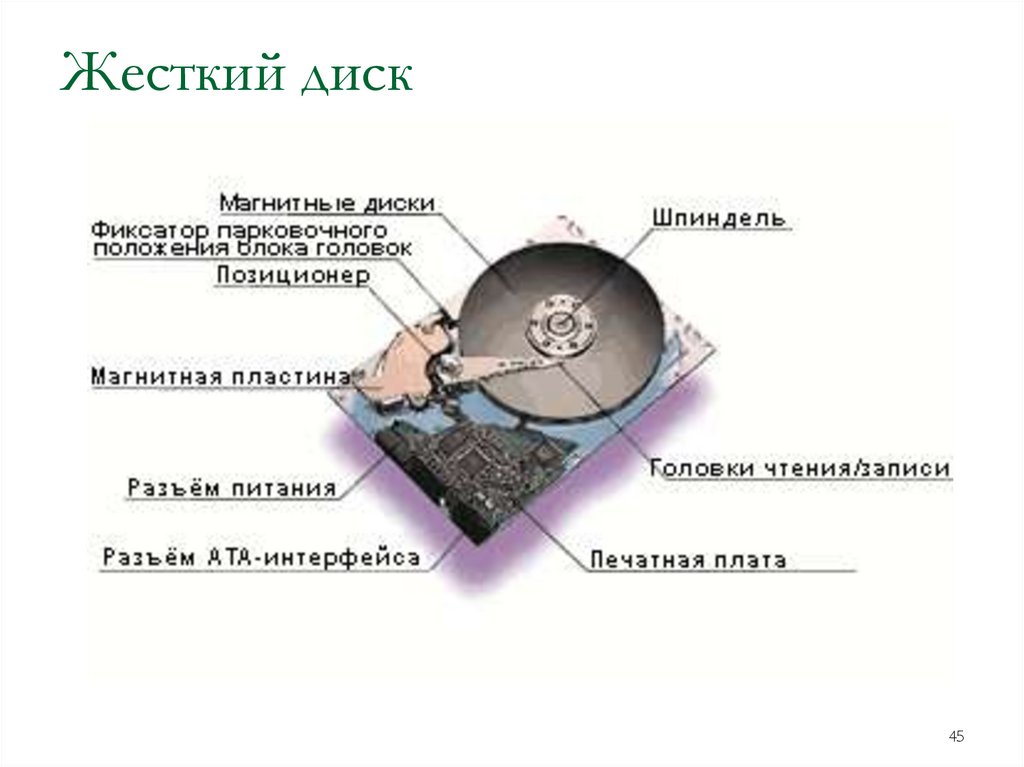

Жесткий диск
45

46.

Структура дисков
Форматирование – создание логической и
физической структуры диска
Физическая структура –
Логическая структура –
совокупность
совокупность
концентрических
последовательно
дорожек, которые
пронумерованных
делятся на сектора.
секторов.
Сектор – минимальное адресуемое пространство на
гибком диске.
Кластер – минимальное адресуемое пространство на
жестком диске, состоящее из одного или нескольких
смежных секторов дорожки.
46

47.

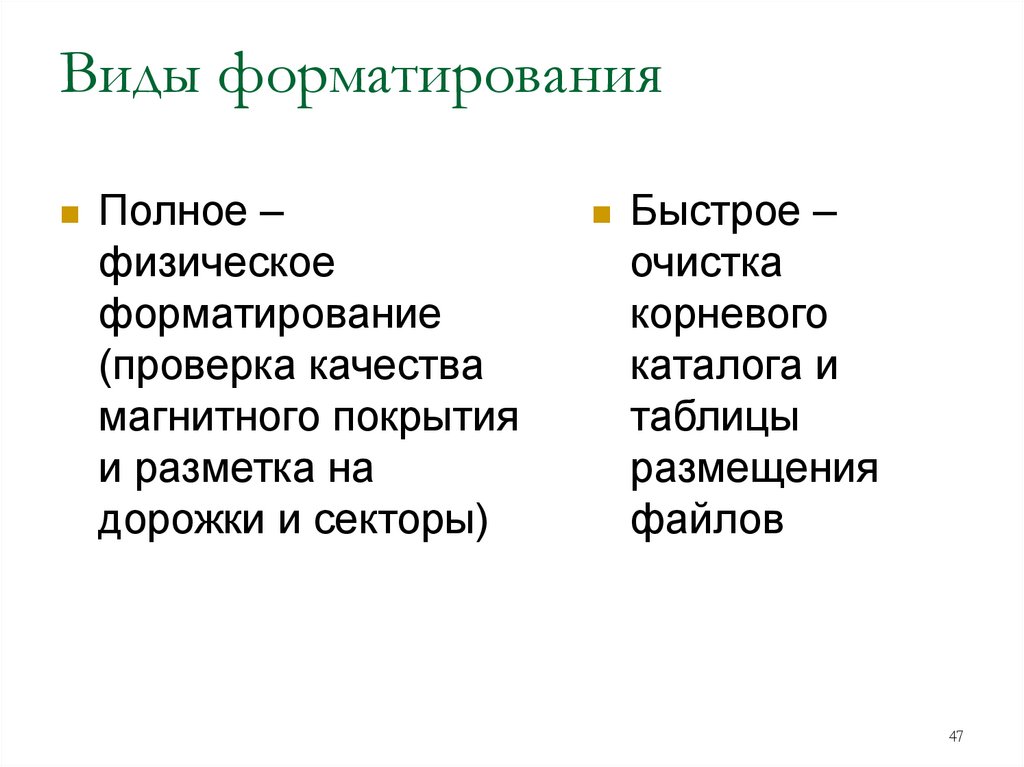

Виды форматирования
Полное –
физическое
форматирование
(проверка качества
магнитного покрытия
и разметка на
дорожки и секторы)
Быстрое –
очистка
корневого
каталога и
таблицы
размещения
файлов
47

48.

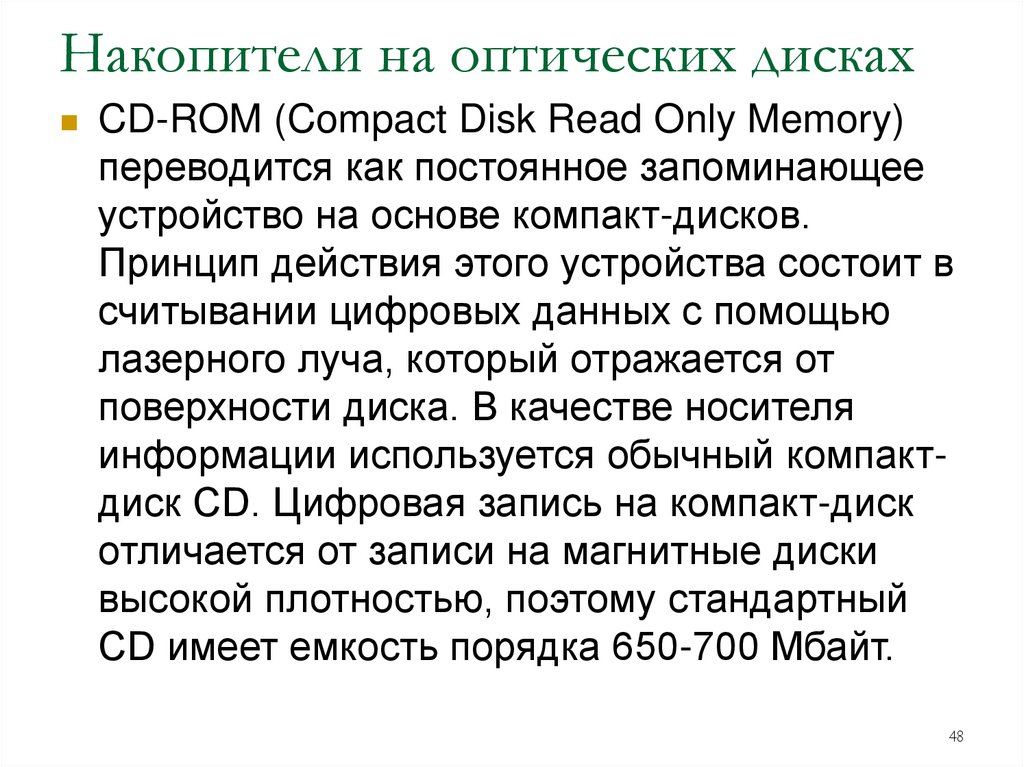

Накопители на оптических дисках
CD-ROM (Compact Disk Read Only Memory)
переводится как постоянное запоминающее
устройство на основе компакт-дисков.
Принцип действия этого устройства состоит в
считывании цифровых данных с помощью
лазерного луча, который отражается от
поверхности диска. В качестве носителя
информации используется обычный компактдиск CD. Цифровая запись на компакт-диск
отличается от записи на магнитные диски
высокой плотностью, поэтому стандартный
CD имеет емкость порядка 650-700 Мбайт.
48

49.

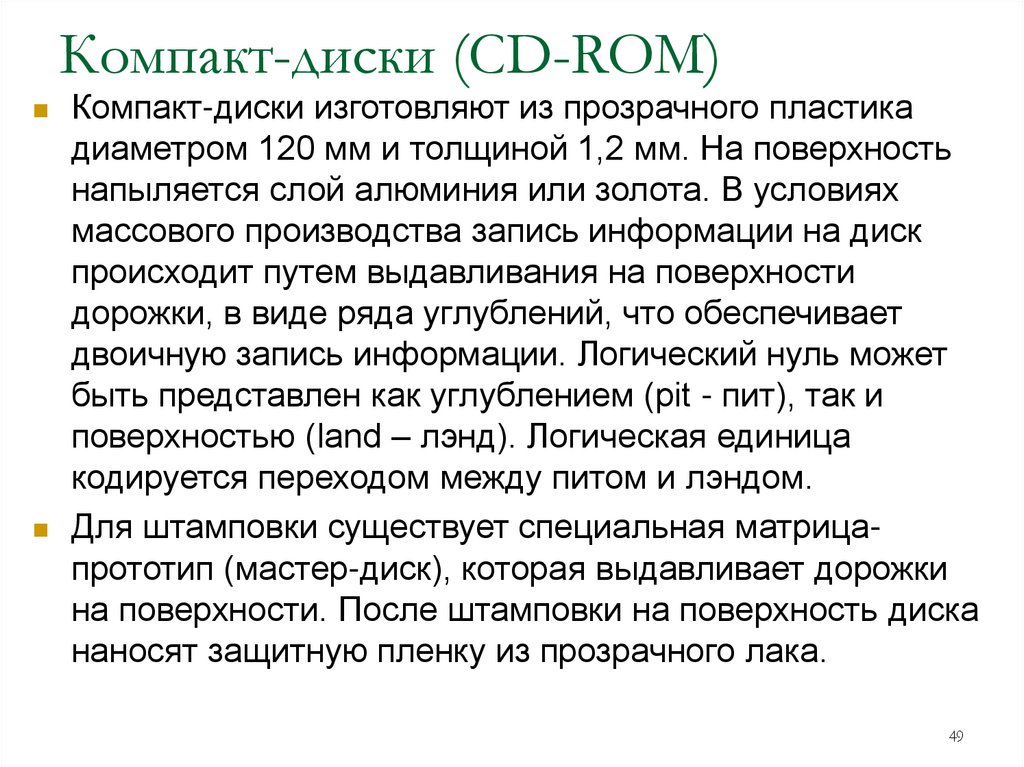

Компакт-диски (CD-ROM)
Компакт-диски изготовляют из прозрачного пластика
диаметром 120 мм и толщиной 1,2 мм. На поверхность
напыляется слой алюминия или золота. В условиях
массового производства запись информации на диск
происходит путем выдавливания на поверхности
дорожки, в виде ряда углублений, что обеспечивает
двоичную запись информации. Логический нуль может
быть представлен как углублением (pit - пит), так и
поверхностью (land – лэнд). Логическая единица
кодируется переходом между питом и лэндом.
Для штамповки существует специальная матрицапрототип (мастер-диск), которая выдавливает дорожки
на поверхности. После штамповки на поверхность диска
наносят защитную пленку из прозрачного лака.
49

50.

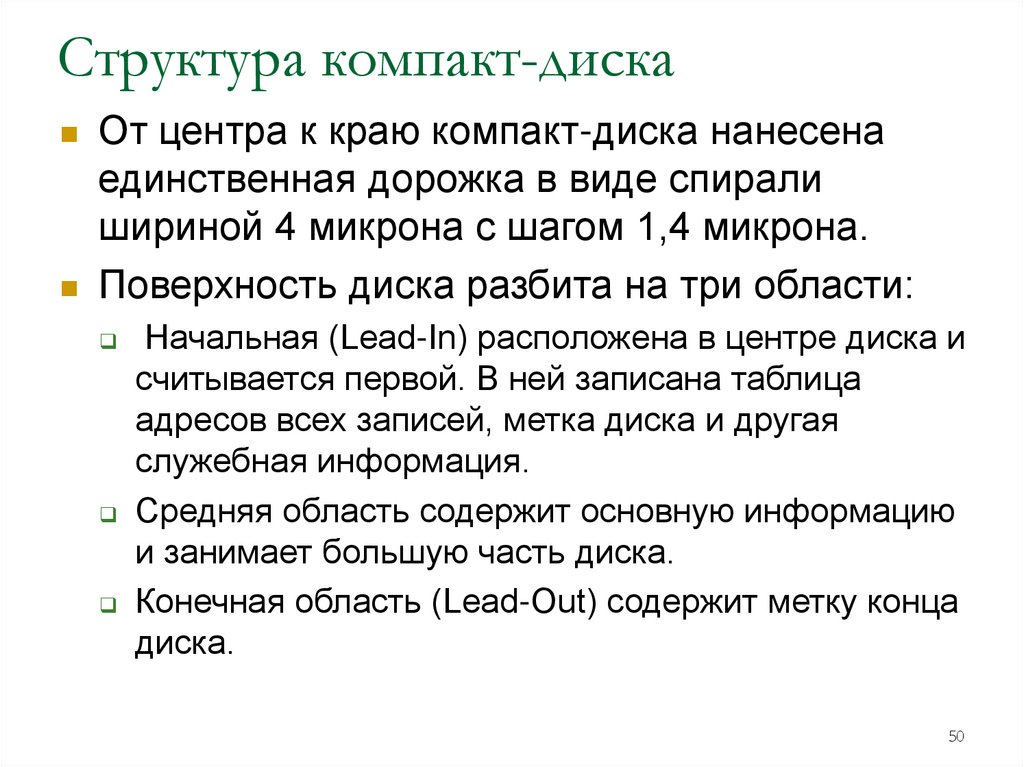

Структура компакт-диска
От центра к краю компакт-диска нанесена
единственная дорожка в виде спирали
шириной 4 микрона с шагом 1,4 микрона.
Поверхность диска разбита на три области:
Начальная (Lead-In) расположена в центре диска и
считывается первой. В ней записана таблица
адресов всех записей, метка диска и другая
служебная информация.
Средняя область содержит основную информацию
и занимает большую часть диска.
Конечная область (Lead-Out) содержит метку конца
диска.
50

51.

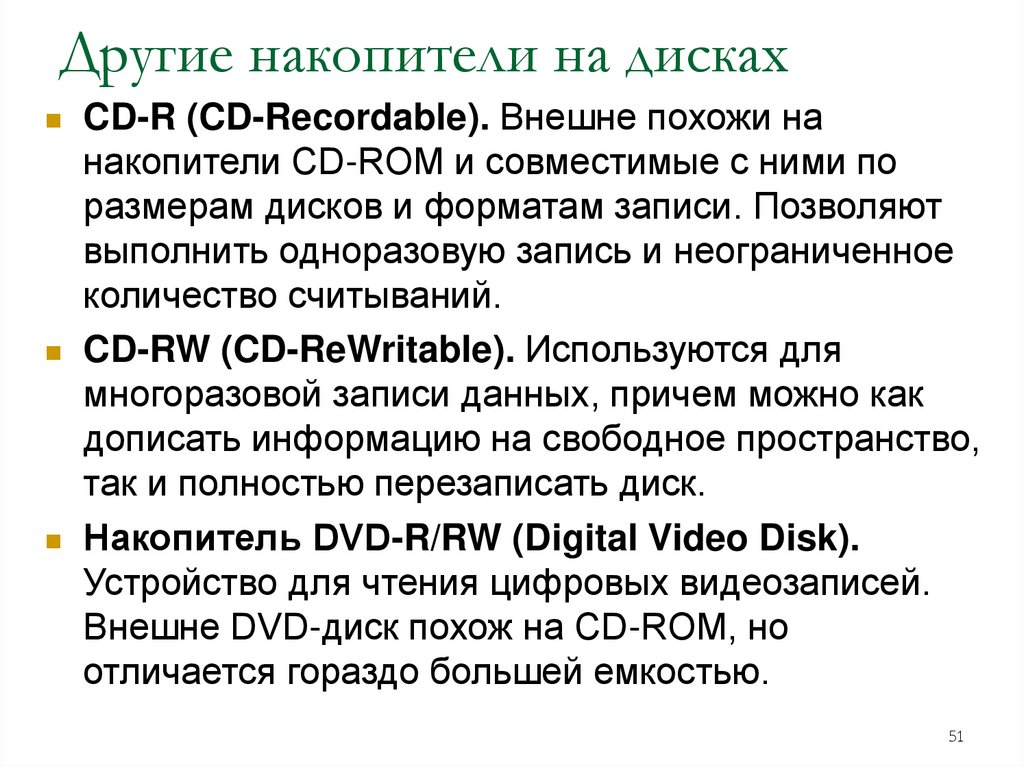

Другие накопители на дисках
CD-R (CD-Recordable). Внешне похожи на
накопители CD-ROM и совместимые с ними по
размерам дисков и форматам записи. Позволяют
выполнить одноразовую запись и неограниченное
количество считываний.
CD-RW (CD-ReWritable). Используются для
многоразовой записи данных, причем можно как
дописать информацию на свободное пространство,
так и полностью перезаписать диск.
Накопитель DVD-R/RW (Digital Video Disk).
Устройство для чтения цифровых видеозаписей.
Внешне DVD-диск похож на CD-ROM, но
отличается гораздо большей емкостью.
51

52.

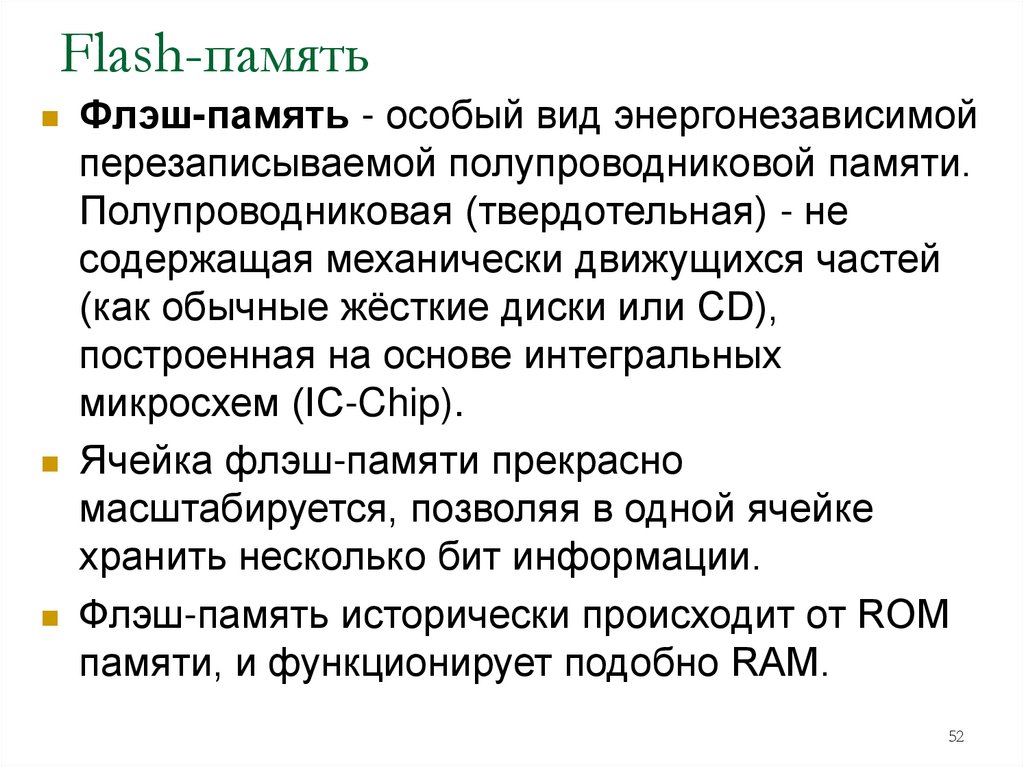

Flash-память
Флэш-память - особый вид энергонезависимой
перезаписываемой полупроводниковой памяти.
Полупроводниковая (твердотельная) - не
содержащая механически движущихся частей
(как обычные жёсткие диски или CD),
построенная на основе интегральных
микросхем (IC-Chip).
Ячейка флэш-памяти прекрасно
масштабируется, позволяя в одной ячейке
хранить несколько бит информации.
Флэш-память исторически происходит от ROM
памяти, и функционирует подобно RAM.
52

53.

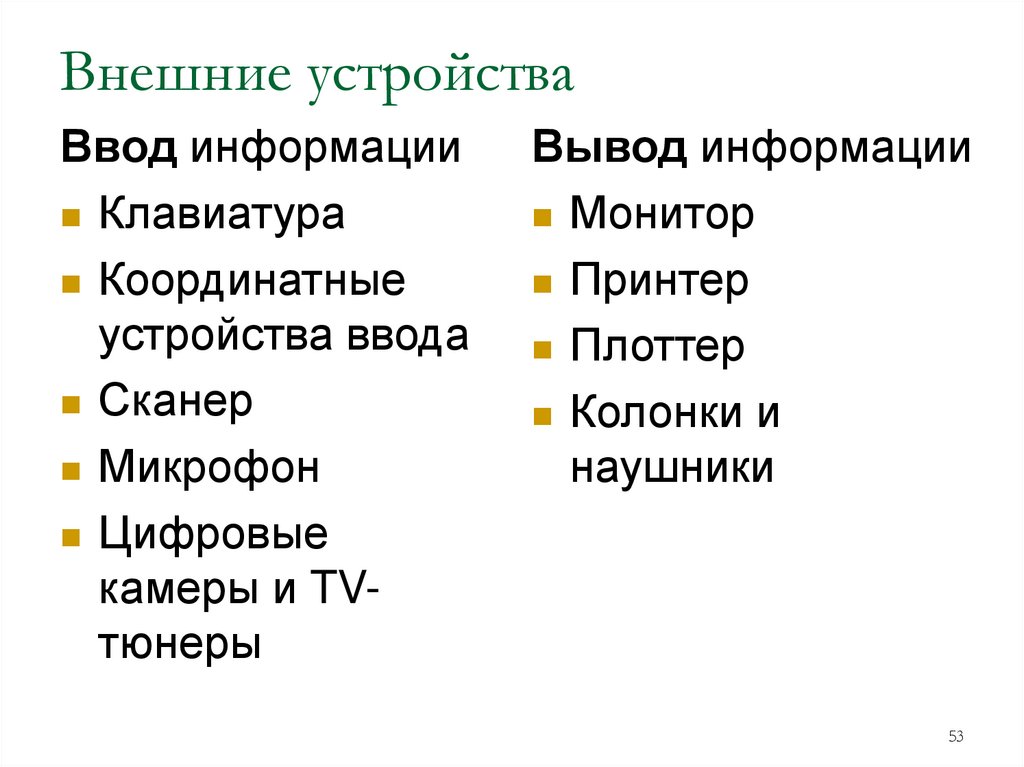

Внешние устройства
Ввод информации
Клавиатура
Координатные
устройства ввода
Сканер
Микрофон
Цифровые
камеры и TVтюнеры
Вывод информации
Монитор
Принтер
Плоттер
Колонки и
наушники
53

54.

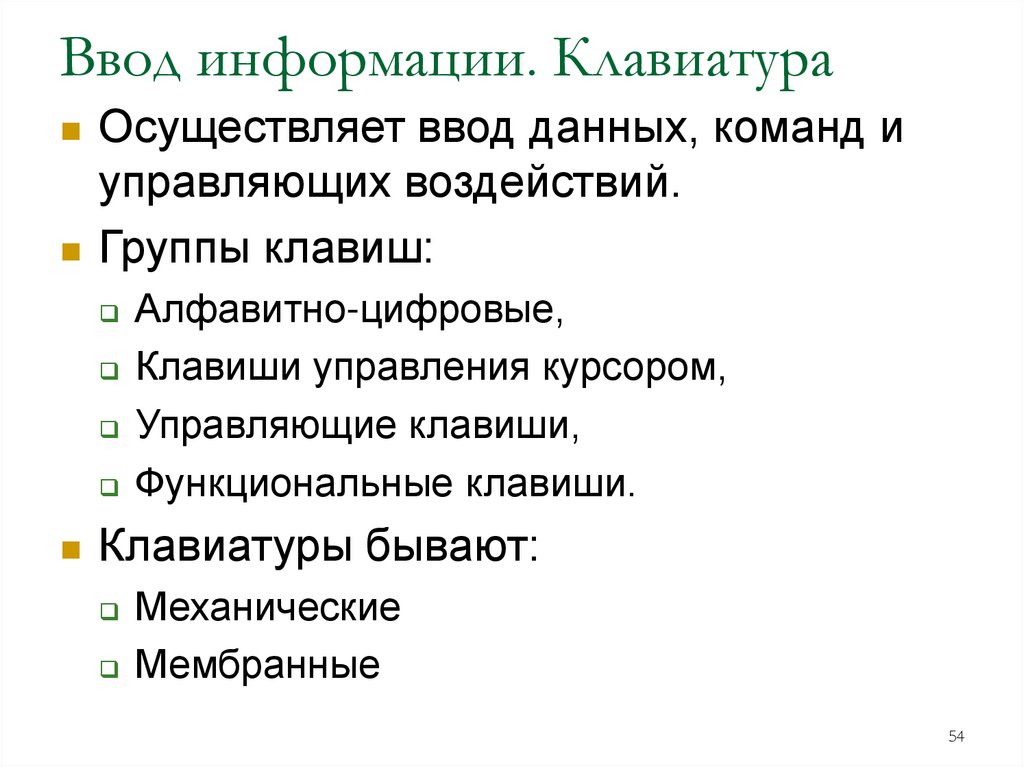

Ввод информации. Клавиатура
Осуществляет ввод данных, команд и
управляющих воздействий.
Группы клавиш:
Алфавитно-цифровые,
Клавиши управления курсором,
Управляющие клавиши,
Функциональные клавиши.
Клавиатуры бывают:
Механические
Мембранные
54

55.

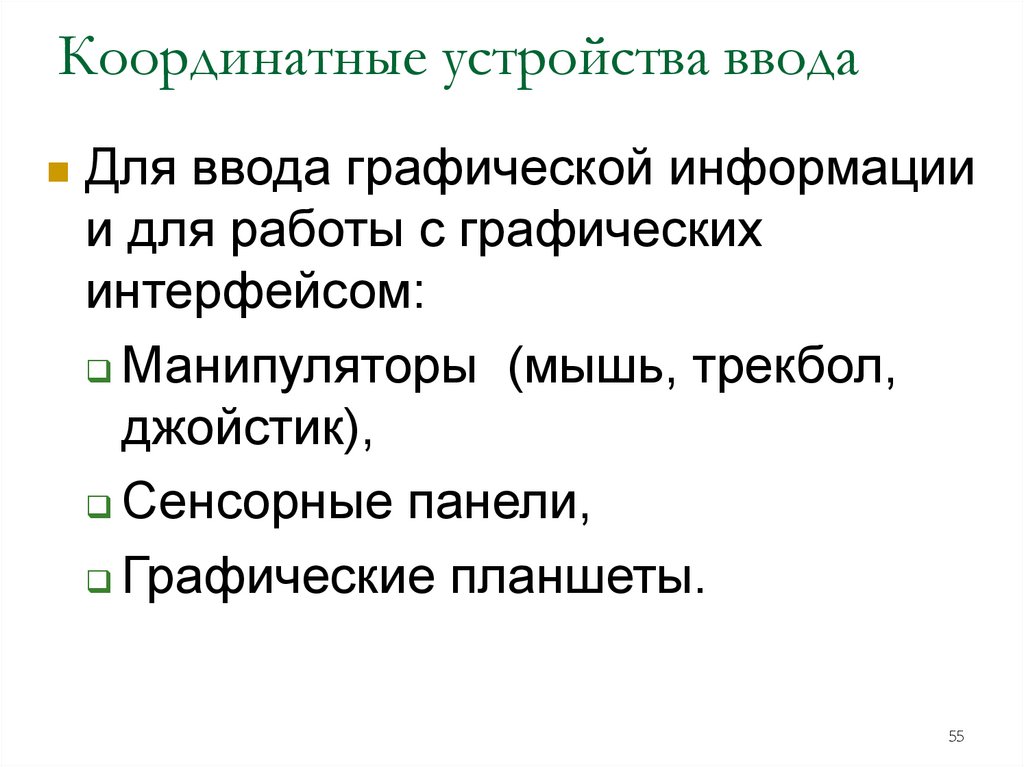

Координатные устройства ввода
Для ввода графической информации
и для работы с графических
интерфейсом:
Манипуляторы (мышь, трекбол,
джойстик),
Сенсорные панели,
Графические планшеты.
55

56.

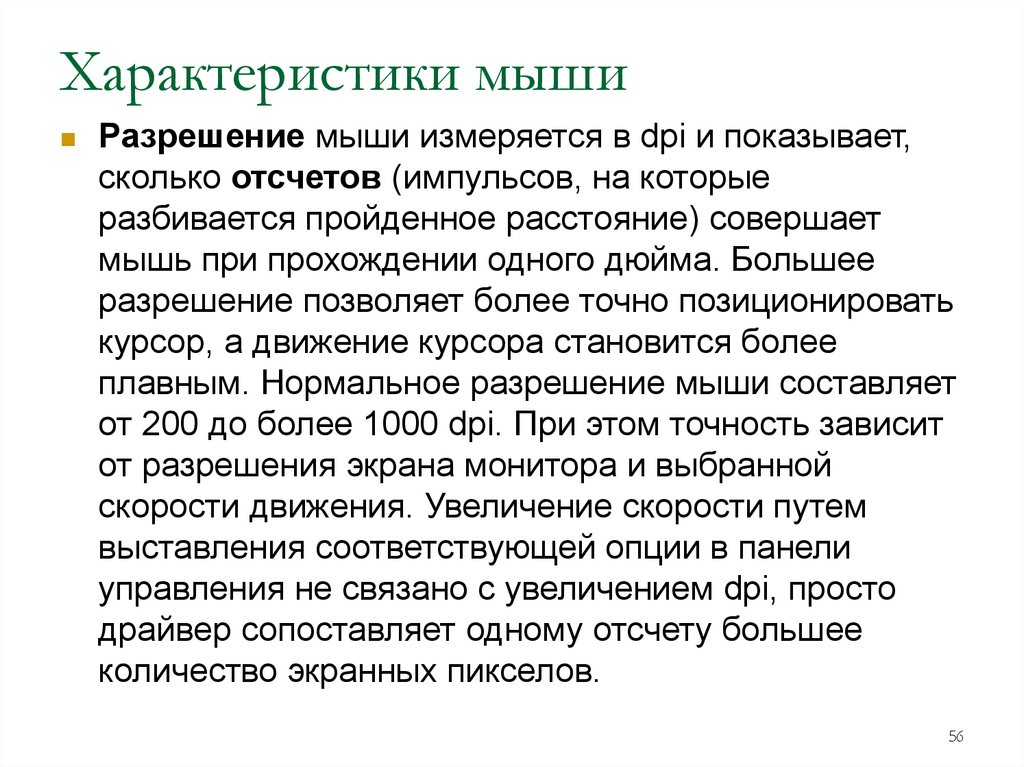

Характеристики мыши
Разрешение мыши измеряется в dpi и показывает,
сколько отсчетов (импульсов, на которые
разбивается пройденное расстояние) совершает
мышь при прохождении одного дюйма. Большее
разрешение позволяет более точно позиционировать
курсор, а движение курсора становится более
плавным. Нормальное разрешение мыши составляет
от 200 до более 1000 dpi. При этом точность зависит
от разрешения экрана монитора и выбранной
скорости движения. Увеличение скорости путем
выставления соответствующей опции в панели
управления не связано с увеличением dpi, просто
драйвер сопоставляет одному отсчету большее
количество экранных пикселов.
56

57.

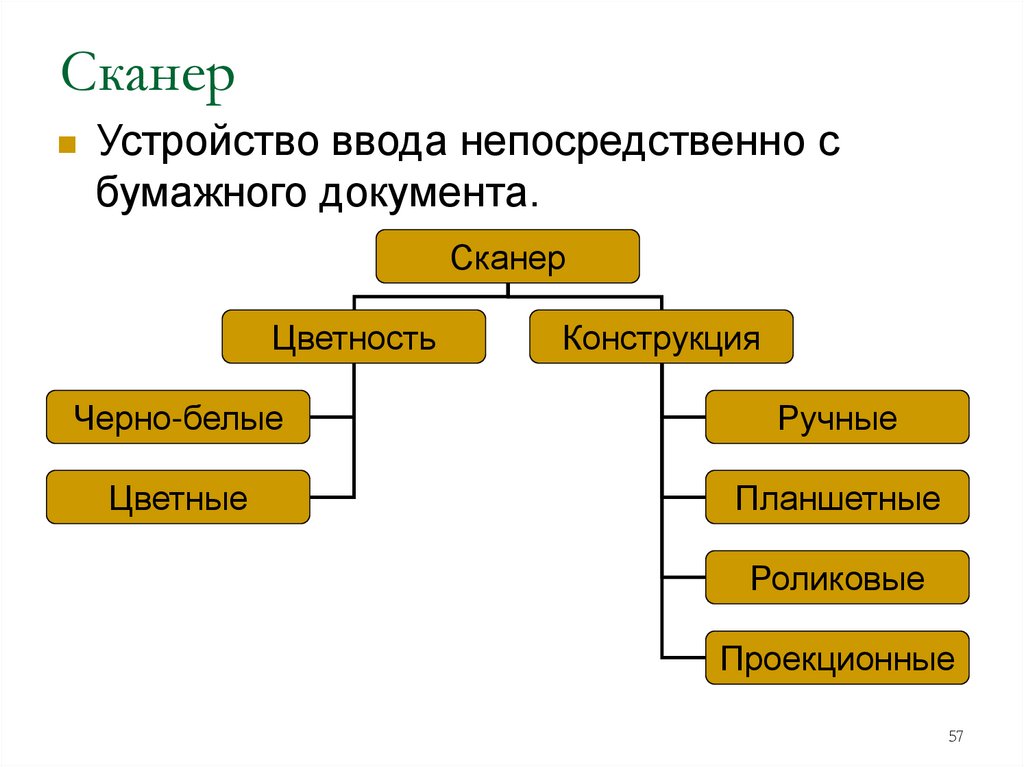

Сканер
Устройство ввода непосредственно с
бумажного документа.
Сканер
Цветность
Конструкция
Черно-белые
Ручные
Цветные
Планшетные
Роликовые
Проекционные
57

58.

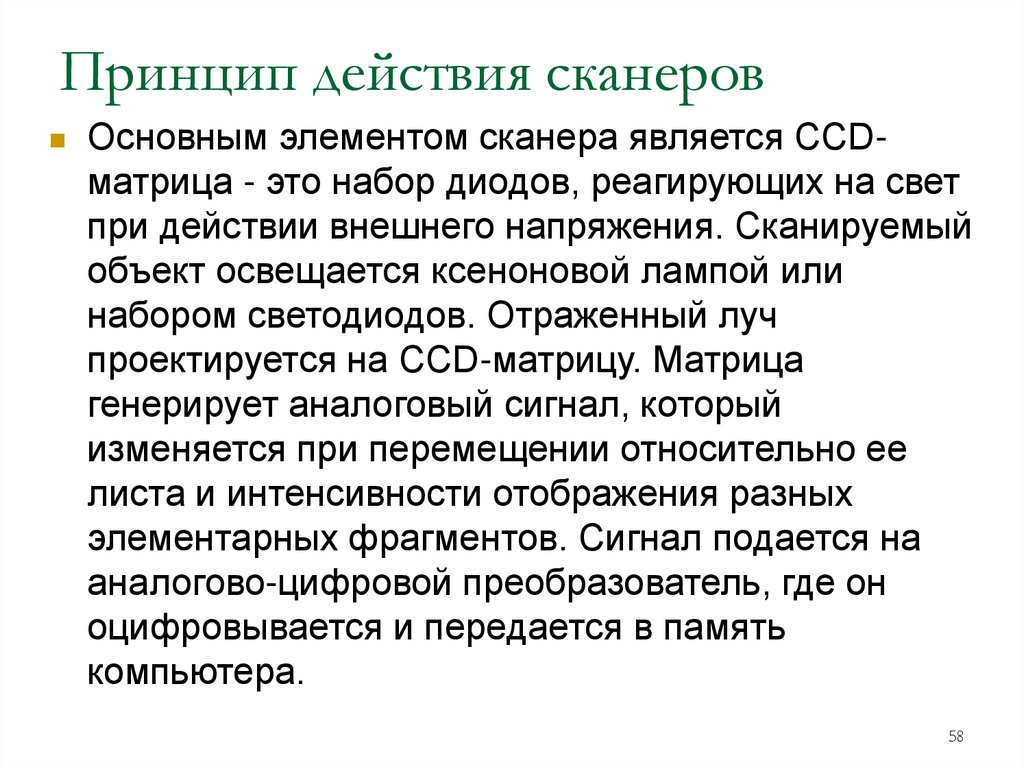

Принцип действия сканеров
Основным элементом сканера является CCDматрица - это набор диодов, реагирующих на свет
при действии внешнего напряжения. Сканируемый
объект освещается ксеноновой лампой или
набором светодиодов. Отраженный луч
проектируется на CCD-матрицу. Матрица
генерирует аналоговый сигнал, который
изменяется при перемещении относительно ее
листа и интенсивности отображения разных
элементарных фрагментов. Сигнал подается на
аналогово-цифровой преобразователь, где он
оцифровывается и передается в память
компьютера.
58

59.

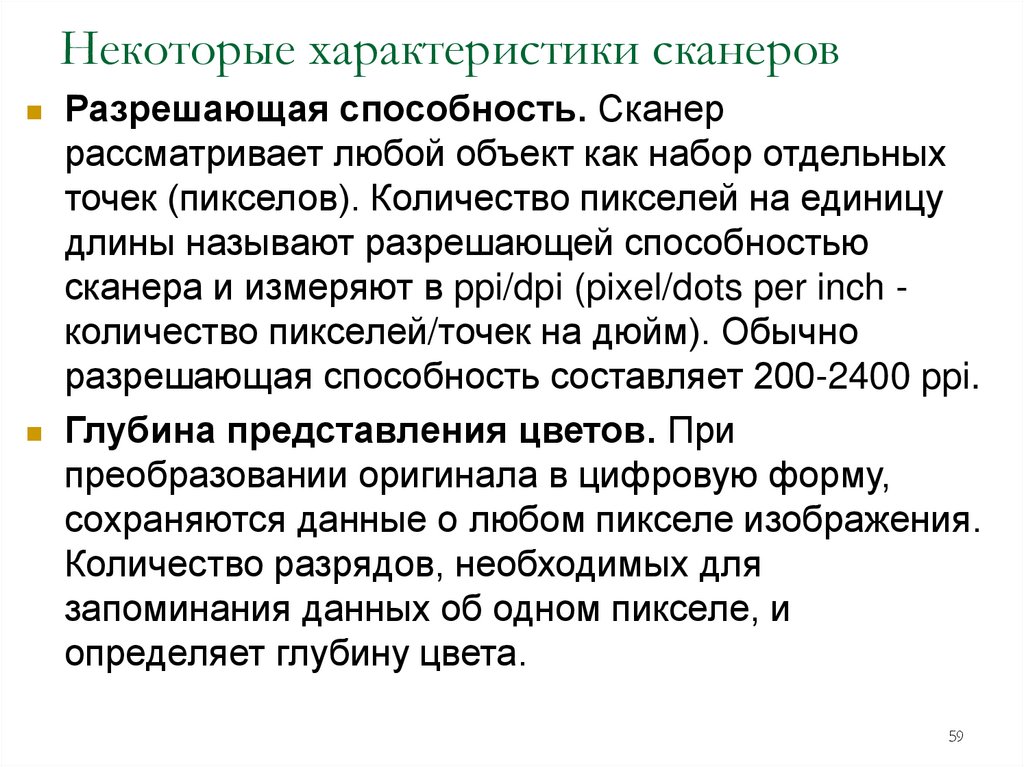

Некоторые характеристики сканеров
Разрешающая способность. Сканер
рассматривает любой объект как набор отдельных
точек (пикселов). Количество пикселей на единицу
длины называют разрешающей способностью
сканера и измеряют в ppi/dpi (pixel/dots per inch количество пикселей/точек на дюйм). Обычно
разрешающая способность составляет 200-2400 ppi.
Глубина представления цветов. При
преобразовании оригинала в цифровую форму,
сохраняются данные о любом пикселе изображения.
Количество разрядов, необходимых для
запоминания данных об одном пикселе, и
определяет глубину цвета.
59

60.

Устройства вывода информации. Монитор
Устройство
отображения
текстовой и
графической
информации на
экране:
ЭЛТ
ЖК
Плазма
Режимы работы
монитора:
Текстовый
Графический
Характеристики монитора:
Частота кадровой развертки
– сколько раз в секунду
монитор может полностью
обновить изображение на
экране (ГЦ).
Разрешающая способность
– максимальное количество
пикселей по горизонтали и
вертикали, определяется
размером точки (зерна)
экрана.
Размер монитора – длина
диагонали в дюймах.
60

61.

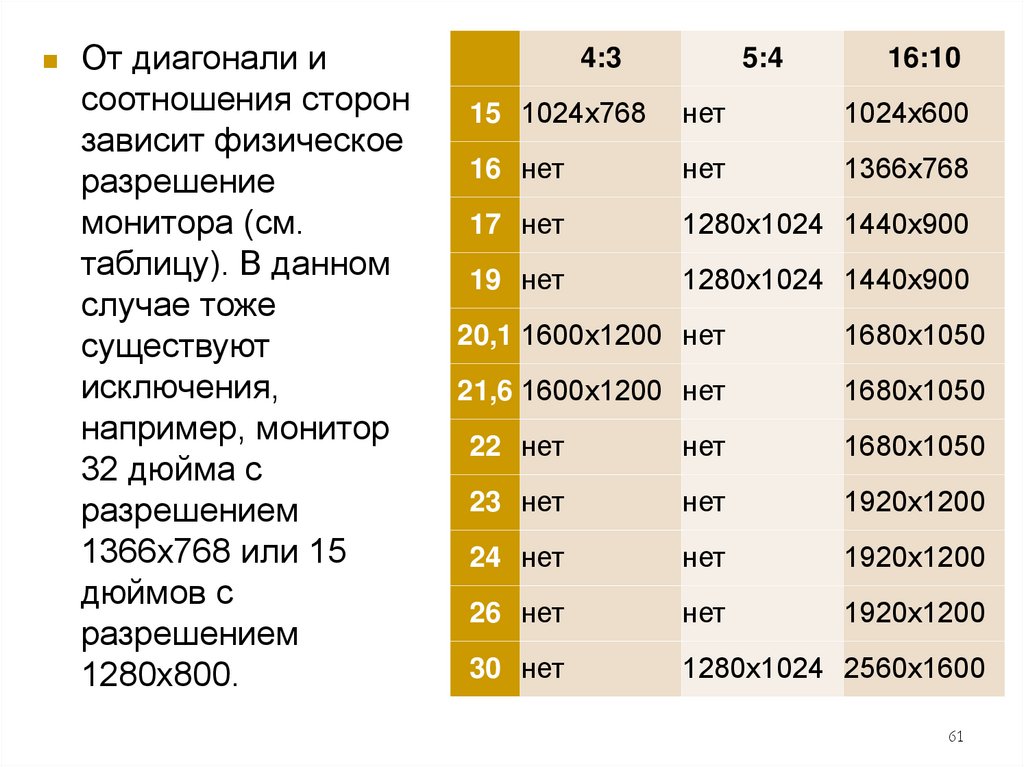

От диагонали и
соотношения сторон
зависит физическое
разрешение
монитора (см.
таблицу). В данном
случае тоже
существуют
исключения,
например, монитор
32 дюйма с
разрешением
1366х768 или 15
дюймов с
разрешением
1280х800.
4:3
5:4
16:10
15 1024х768
нет
1024х600
16 нет
нет
1366х768
17 нет
1280х1024 1440х900
19 нет
1280х1024 1440х900
20,1 1600х1200 нет
1680х1050
21,6 1600х1200 нет
1680х1050
22 нет
нет
1680х1050
23 нет
нет
1920х1200
24 нет
нет
1920х1200
26 нет
нет
1920х1200
30 нет
1280х1024 2560х1600
61

62.

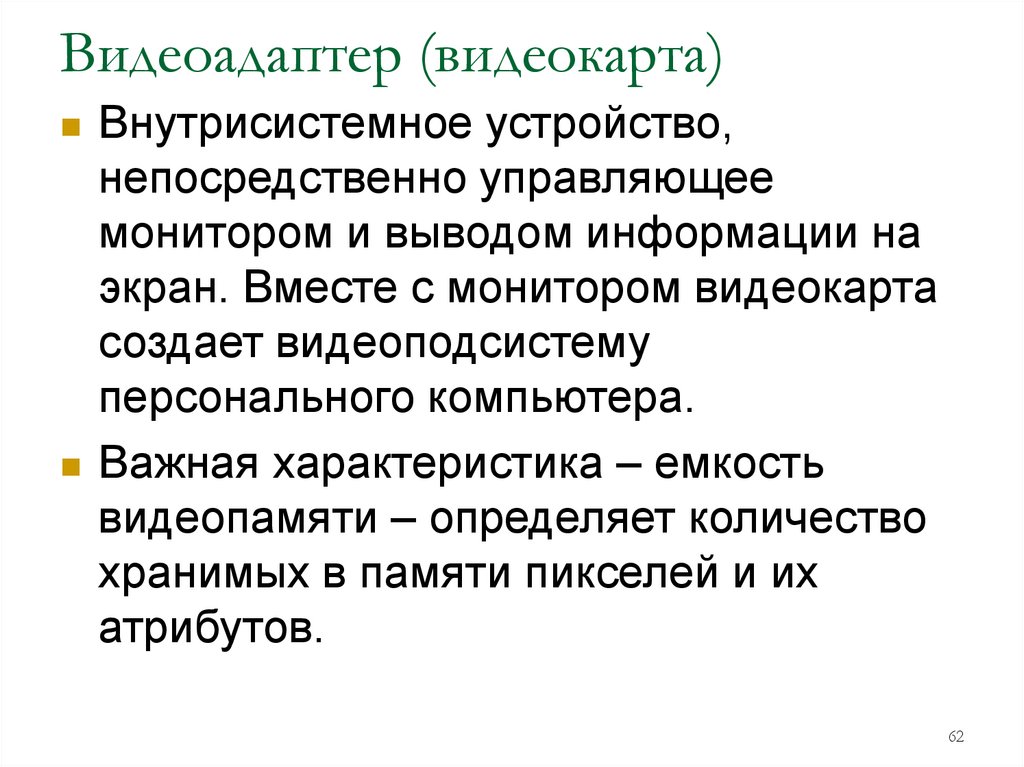

Видеоадаптер (видеокарта)
Внутрисистемное устройство,
непосредственно управляющее
монитором и выводом информации на
экран. Вместе с монитором видеокарта
создает видеоподсистему
персонального компьютера.
Важная характеристика – емкость
видеопамяти – определяет количество
хранимых в памяти пикселей и их
атрибутов.
62

63.

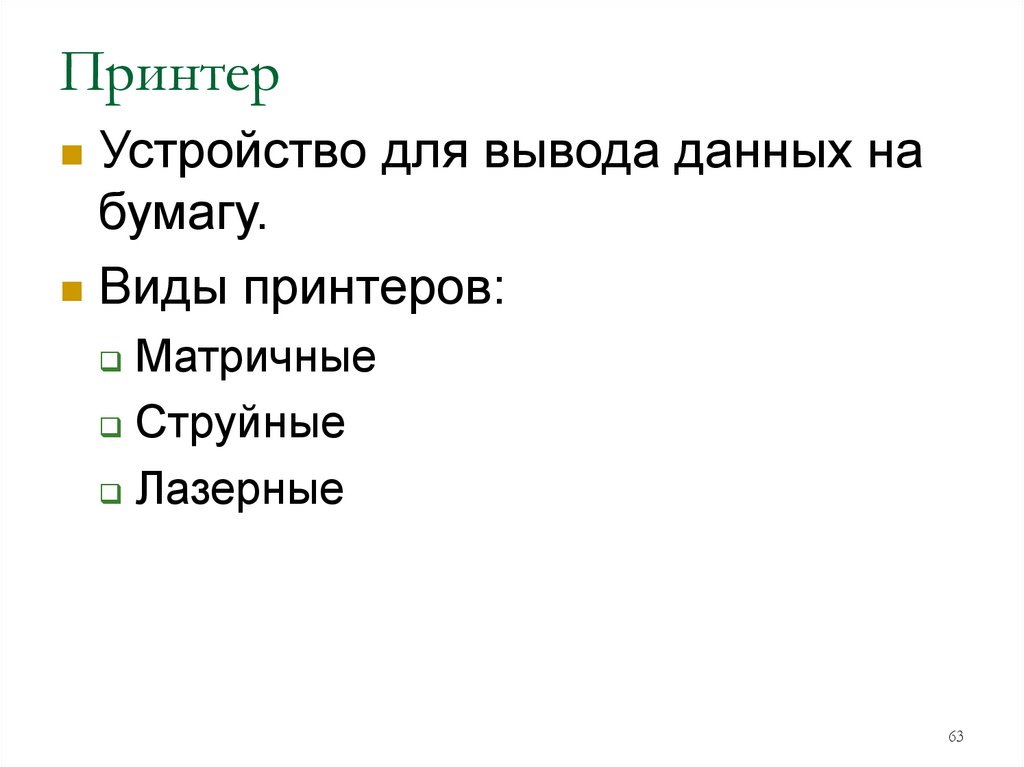

Принтер
Устройство для вывода данных на
бумагу.
Виды принтеров:
Матричные
Струйные
Лазерные
63

64.

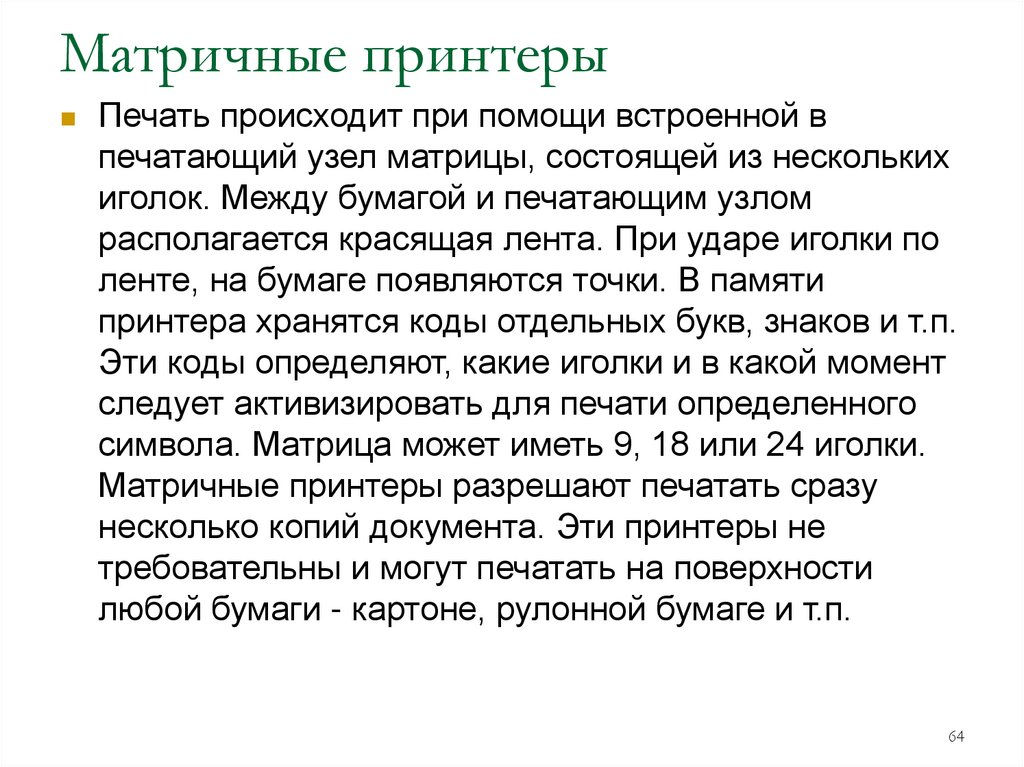

Матричные принтеры
Печать происходит при помощи встроенной в
печатающий узел матрицы, состоящей из нескольких
иголок. Между бумагой и печатающим узлом
располагается красящая лента. При ударе иголки по
ленте, на бумаге появляются точки. В памяти
принтера хранятся коды отдельных букв, знаков и т.п.
Эти коды определяют, какие иголки и в какой момент
следует активизировать для печати определенного
символа. Матрица может иметь 9, 18 или 24 иголки.
Матричные принтеры разрешают печатать сразу
несколько копий документа. Эти принтеры не
требовательны и могут печатать на поверхности
любой бумаги - картоне, рулонной бумаге и т.п.
64

65.

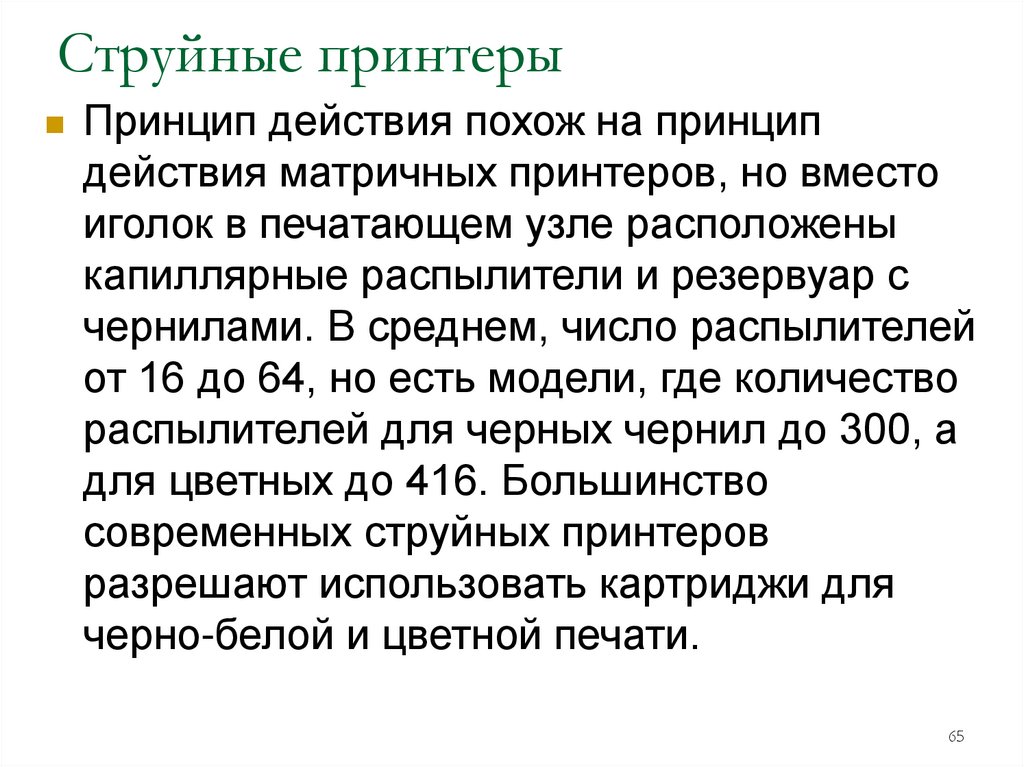

Струйные принтеры
Принцип действия похож на принцип
действия матричных принтеров, но вместо
иголок в печатающем узле расположены
капиллярные распылители и резервуар с
чернилами. В среднем, число распылителей
от 16 до 64, но есть модели, где количество
распылителей для черных чернил до 300, а
для цветных до 416. Большинство
современных струйных принтеров
разрешают использовать картриджи для
черно-белой и цветной печати.
65

66.

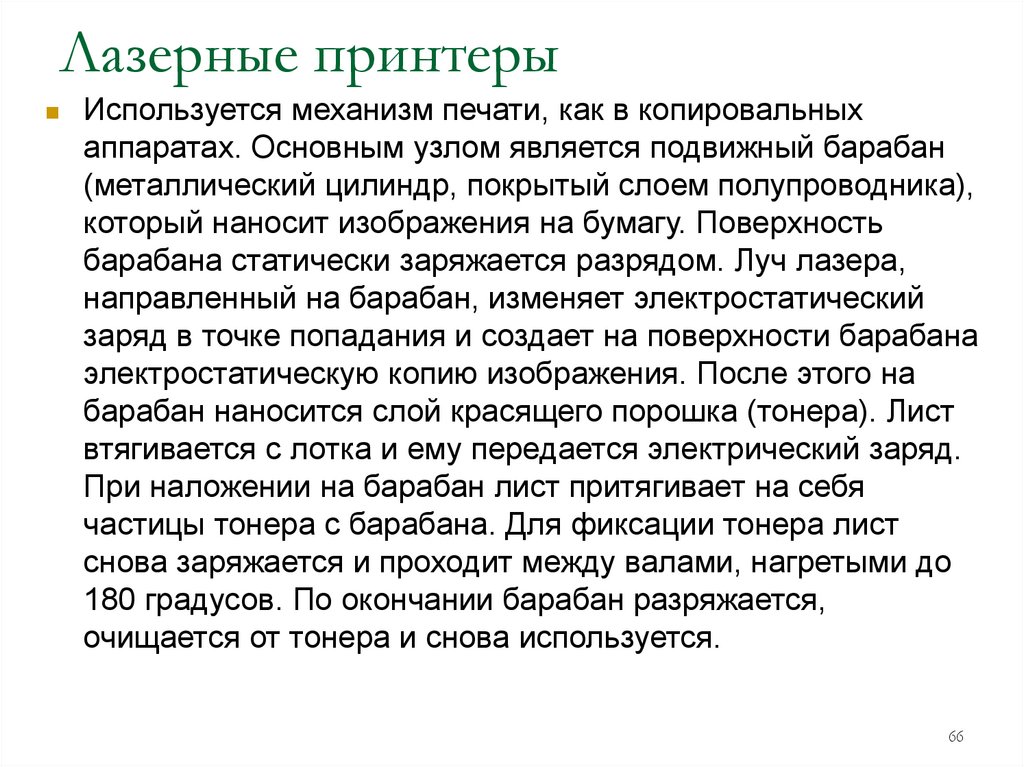

Лазерные принтеры
Используется механизм печати, как в копировальных
аппаратах. Основным узлом является подвижный барабан
(металлический цилиндр, покрытый слоем полупроводника),
который наносит изображения на бумагу. Поверхность
барабана статически заряжается разрядом. Луч лазера,
направленный на барабан, изменяет электростатический
заряд в точке попадания и создает на поверхности барабана
электростатическую копию изображения. После этого на
барабан наносится слой красящего порошка (тонера). Лист
втягивается с лотка и ему передается электрический заряд.
При наложении на барабан лист притягивает на себя
частицы тонера с барабана. Для фиксации тонера лист
снова заряжается и проходит между валами, нагретыми до
180 градусов. По окончании барабан разряжается,
очищается от тонера и снова используется.
66

67.

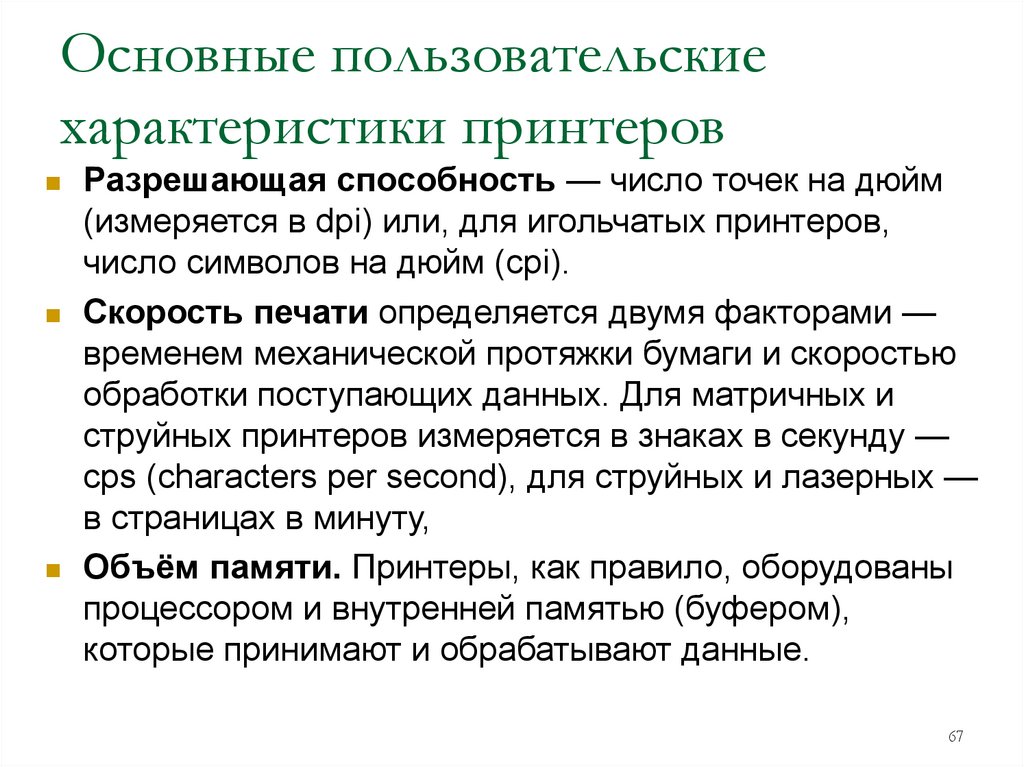

Основные пользовательские
характеристики принтеров
Разрешающая способность — число точек на дюйм
(измеряется в dpi) или, для игольчатых принтеров,
число символов на дюйм (cpi).
Скорость печати определяется двумя факторами —
временем механической протяжки бумаги и скоростью
обработки поступающих данных. Для матричных и
струйных принтеров измеряется в знаках в секунду —
cps (characters per second), для струйных и лазерных —
в страницах в минуту,
Объём памяти. Принтеры, как правило, оборудованы
процессором и внутренней памятью (буфером),
которые принимают и обрабатывают данные.
67

68.

Модем
устройство для передачи данных (напр., по телефонной линии),
преобразующее цифровые сигналы в аналоговые и обратно.
Название происходит от сокращения двух слов - Модуляция и
Демодуляция.
Компьютер вырабатывает дискретные сигналы, а по телефонным
линиям информация передается в аналоговой форме. Модемы
выполняют цифро-аналоговое и аналого-цифровое
преобразования. При передаче данных модемы накладывают
цифровые сигналы компьютера на непрерывную частоту
телефонной линии (модулируют ее), а при их приеме демодулируют
информацию и передают ее в цифровой форме в компьютер.
По конструктивному выполнению модемы бывают встроенными
(вставляются в системный блок компьютера в один из слотов
расширения) и внешними (подключаются через один из
коммуникационных портов, имеют отдельный корпус и собственный
блок питания).
68

69.

Конфигурация компьютера
Конфигурацией (или
спецификацией) компьютера
называют характеристики
устройств, которые в этот
компьютер включены.
Конфигурация компьютера
определяется задачами, которые
на нем решают.
69

70.

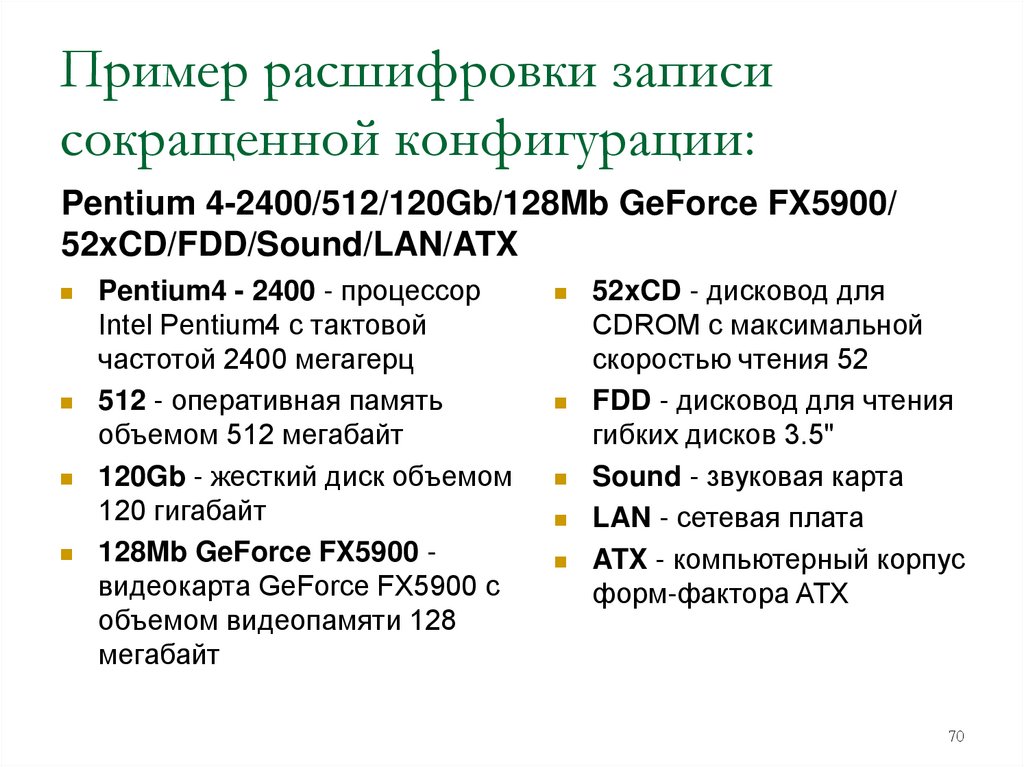

Пример расшифровки записи
сокращенной конфигурации:
Pentium 4-2400/512/120Gb/128Mb GeForce FX5900/
52xCD/FDD/Sound/LAN/ATX
Pentium4 - 2400 - процессор
Intel Pentium4 с тактовой
частотой 2400 мегагерц
512 - оперативная память
объемом 512 мегабайт
120Gb - жесткий диск объемом
120 гигабайт
128Mb GeForce FX5900 видеокарта GeForce FX5900 с
объемом видеопамяти 128
мегабайт
52xCD - дисковод для
CDROM с максимальной
скоростью чтения 52
FDD - дисковод для чтения
гибких дисков 3.5"
Sound - звуковая карта
LAN - сетевая плата
ATX - компьютерный корпус
форм-фактора ATX
70
