Презентация Смородина Е.М. (2)

1.

БЕЛГОРОДСКИЙ ГОСУДАРСТВЕННЫЙ
НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ УНИВЕРСИТЕТ
Проект производства маркшейдерских работ при строительстве
УКПГ Южно-Киринского нетфегазоконденсатного месторождения
Смородина Елизавета Максимовна
Научный руководитель: доцент, к.т.н. Храмцов Б.А.

2.

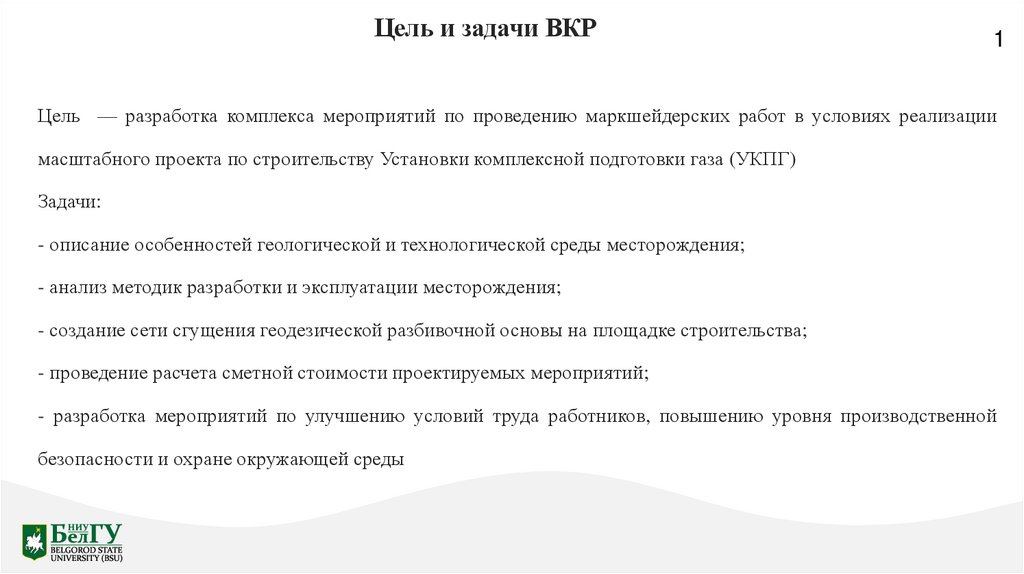

Цель и задачи ВКР
1
Цель — разработка комплекса мероприятий по проведению маркшейдерских работ в условиях реализации
масштабного проекта по строительству Установки комплексной подготовки газа (УКПГ)
Задачи:
- описание особенностей геологической и технологической среды месторождения;
- анализ методик разработки и эксплуатации месторождения;
- создание сети сгущения геодезической разбивочной основы на площадке строительства;
- проведение расчета сметной стоимости проектируемых мероприятий;
- разработка мероприятий по улучшению условий труда работников, повышению уровня производственной
безопасности и охране окружающей среды

3.

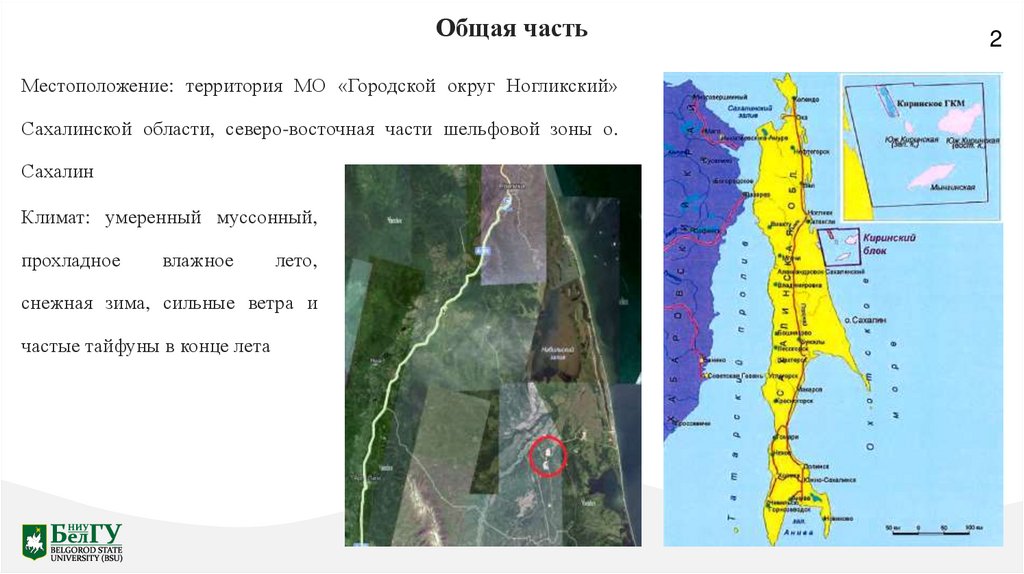

Общая часть
Местоположение: территория МО «Городской округ Ногликский»
Сахалинской области, северо-восточная части шельфовой зоны о.
Сахалин
Климат: умеренный муссонный,
прохладное
влажное
лето,
снежная зима, сильные ветра и
частые тайфуны в конце лета
2

4.

3

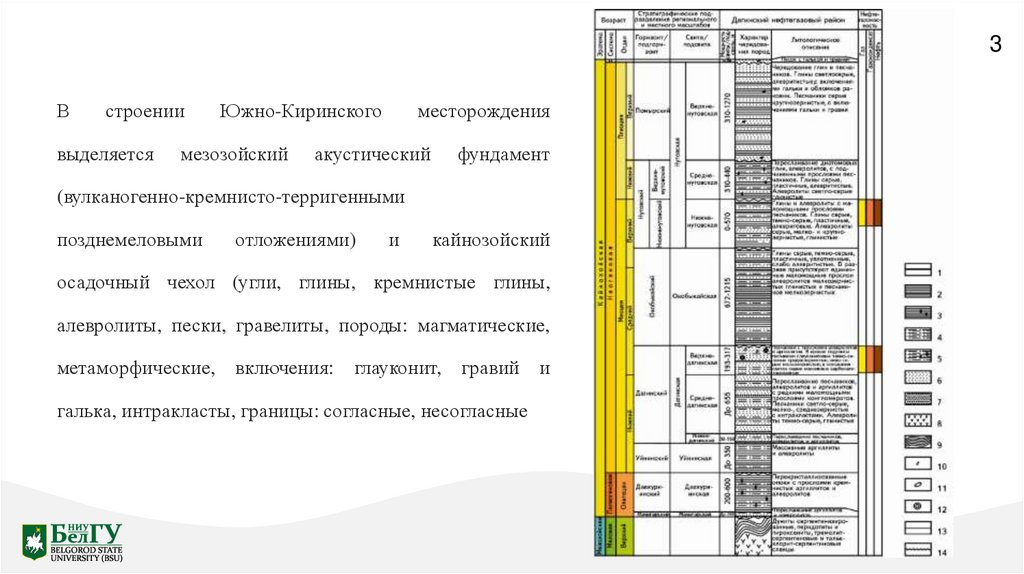

В
строении
выделяется
Южно-Киринского
мезозойский
месторождения
акустический
фундамент
(вулканогенно-кремнисто-терригенными
позднемеловыми
отложениями)
и
кайнозойский
осадочный чехол (угли, глины, кремнистые глины,
алевролиты, пески, гравелиты, породы: магматические,
метаморфические, включения:
глауконит, гравий и
галька, интракласты, границы: согласные, несогласные

5.

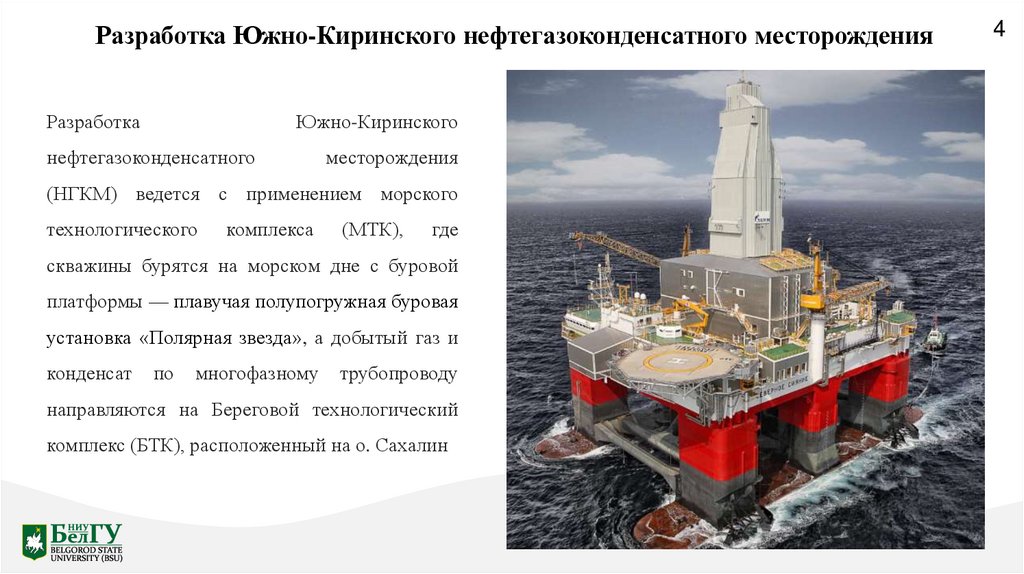

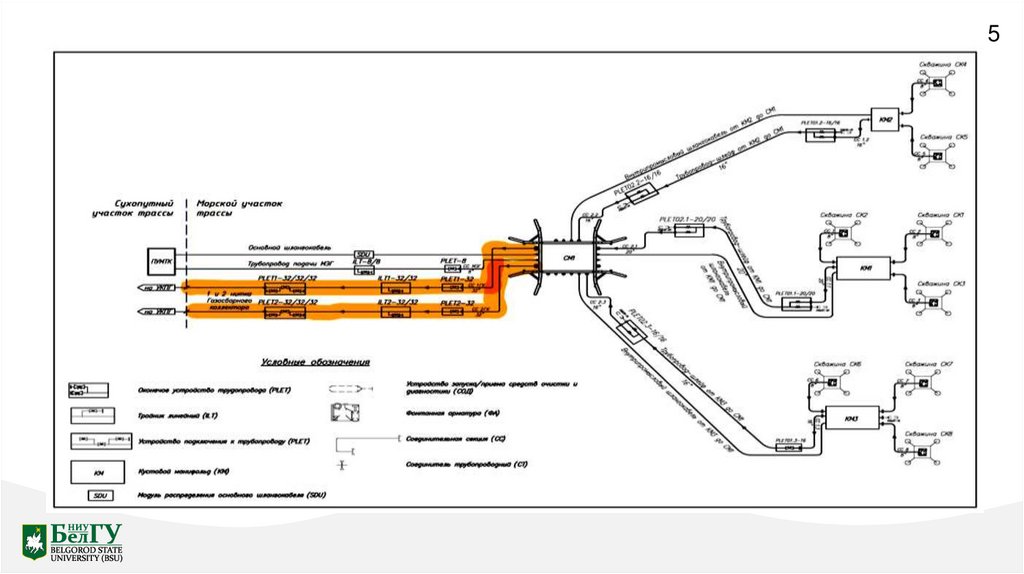

Разработка Южно-Киринского нефтегазоконденсатного месторождения
Разработка
Южно-Киринского
нефтегазоконденсатного
месторождения
(НГКМ) ведется с применением морского
технологического
комплекса
(МТК),
где
скважины бурятся на морском дне с буровой
платформы — плавучая полупогружная буровая
установка «Полярная звезда», а добытый газ и
конденсат
по
многофазному
трубопроводу
направляются на Береговой технологический
комплекс (БТК), расположенный на о. Сахалин
4

6.

5

7.

Специальная часть

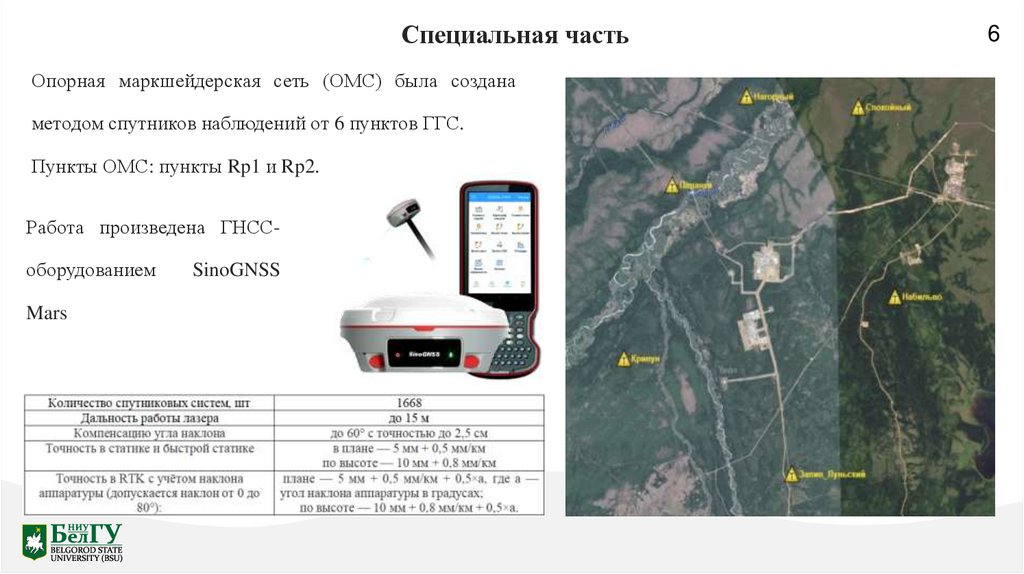

Опорная маркшейдерская сеть (ОМС) была создана
методом спутников наблюдений от 6 пунктов ГГС.
Пункты ОМС: пункты Rp1 и Rp2.
Работа произведена ГНСС-
оборудованием
Mars
SinoGNSS
6

8.

7

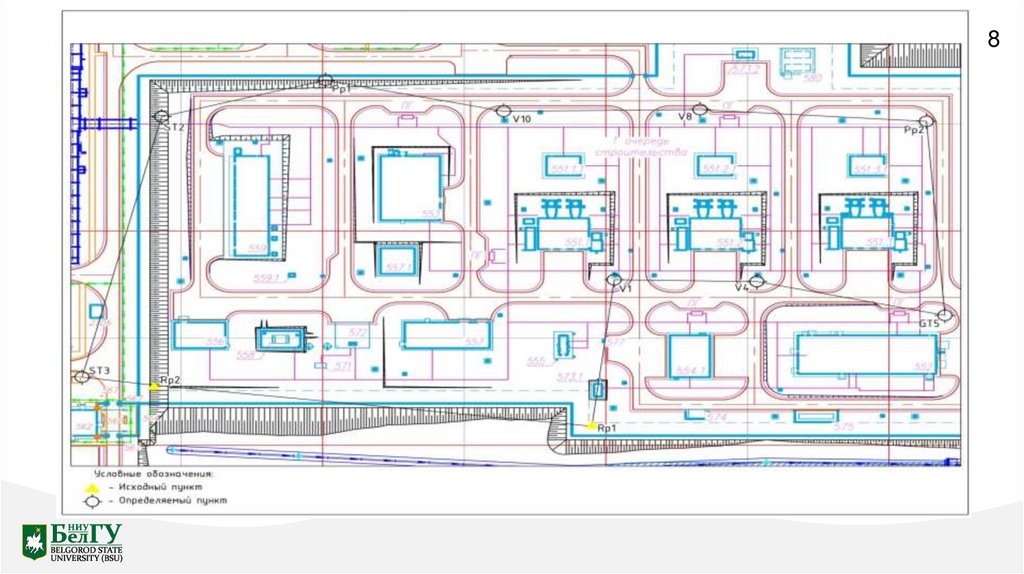

За исходные пункты для сети сгущения были приняты два
пункта
опорной
маркшейдерской
сети
:
Rp1
и
Rp2.

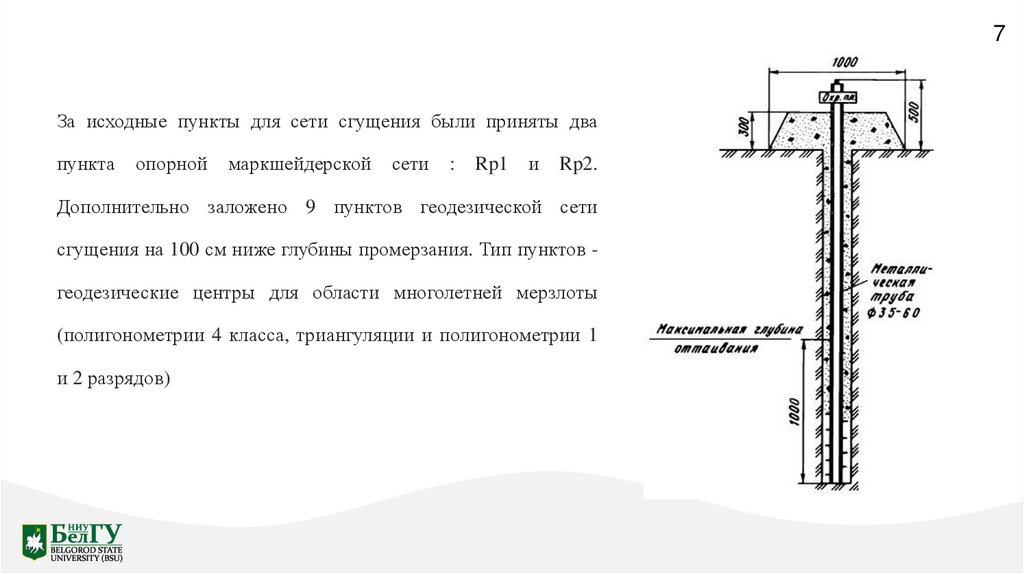

Дополнительно заложено 9 пунктов геодезической сети
сгущения на 100 см ниже глубины промерзания. Тип пунктов геодезические центры для области многолетней мерзлоты
(полигонометрии 4 класса, триангуляции и полигонометрии 1
и 2 разрядов)

9.

8

10.

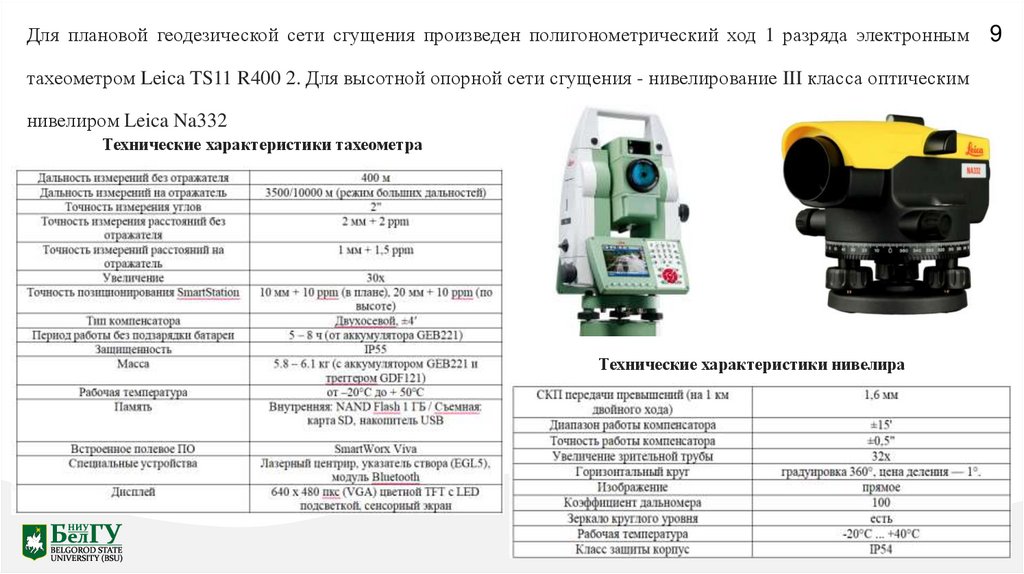

Для плановой геодезической сети сгущения произведен полигонометрический ход 1 разряда электронным
тахеометром Leica TS11 R400 2. Для высотной опорной сети сгущения - нивелирование III класса оптическим
нивелиром Leica Na332
Технические характеристики тахеометра
Технические характеристики нивелира
9

11.

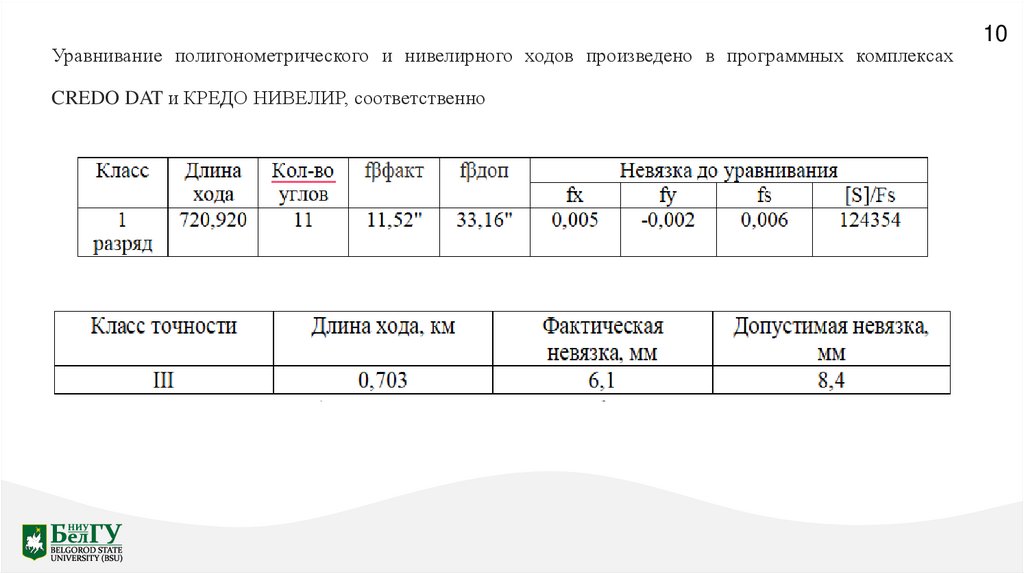

Уравнивание полигонометрического и нивелирного ходов произведено в программных комплексах
CREDO DAT и КРЕДО НИВЕЛИР, соответственно
10

12.

11

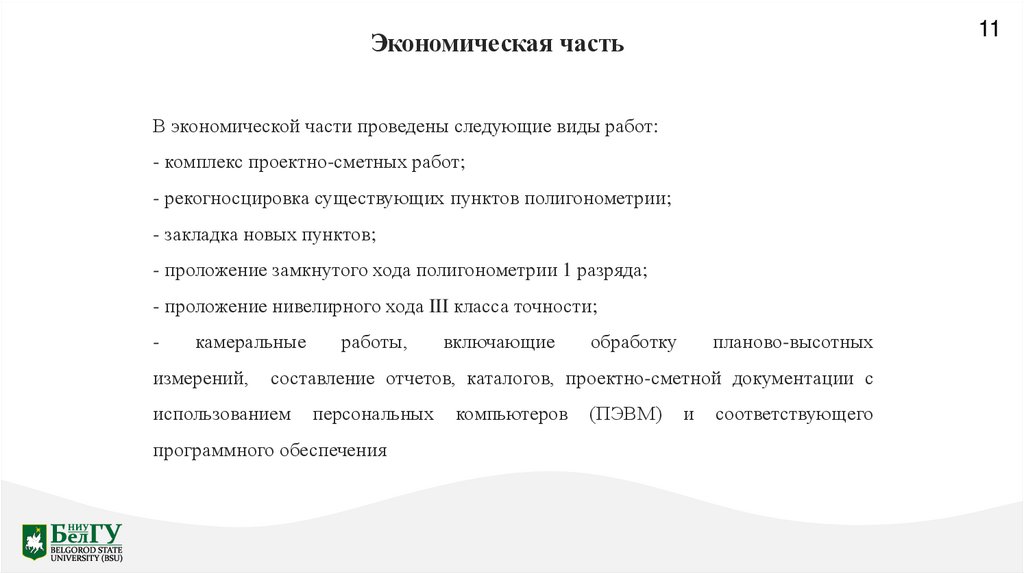

Экономическая часть
В экономической части проведены следующие виды работ:
- комплекс проектно-сметных работ;
- рекогносцировка существующих пунктов полигонометрии;
- закладка новых пунктов;
- проложение замкнутого хода полигонометрии 1 разряда;
- проложение нивелирного хода III класса точности;
-
камеральные
измерений,
работы,
включающие
обработку
планово-высотных
составление отчетов, каталогов, проектно-сметной документации с
использованием
персональных
программного обеспечения
компьютеров
(ПЭВМ)
и
соответствующего

13.

12

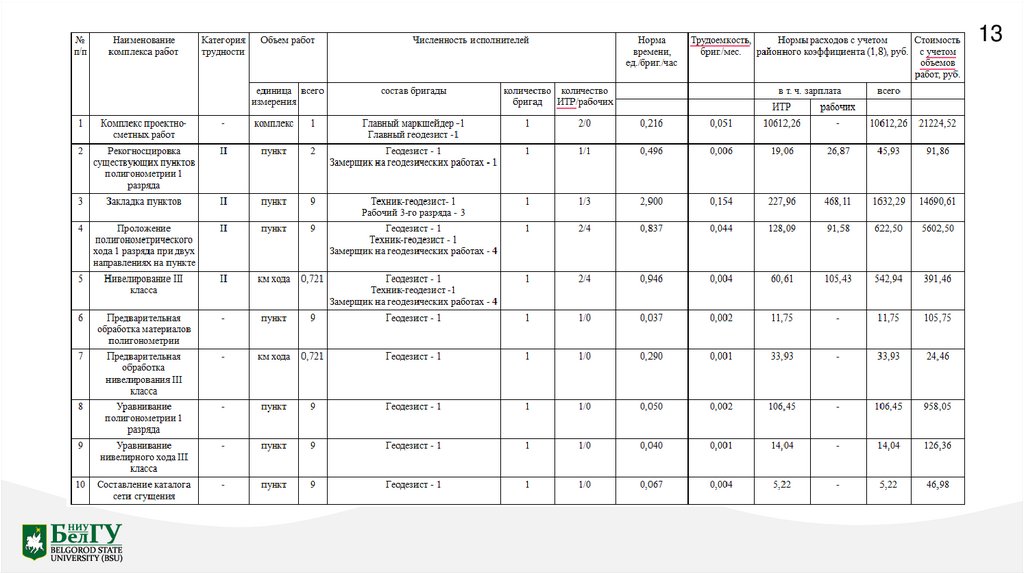

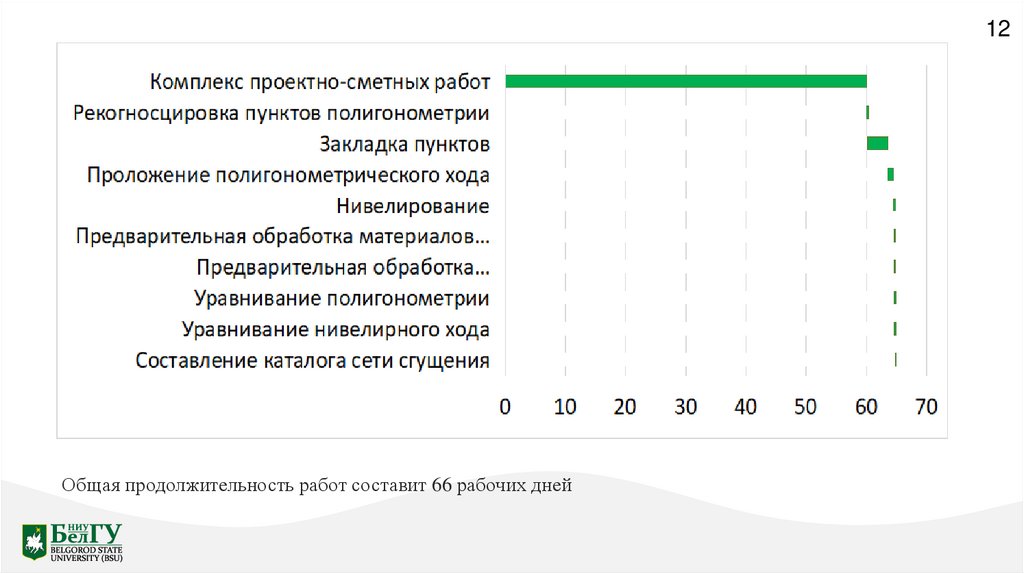

Общая продолжительность работ составит 66 рабочих дней

14.

13

15.

14

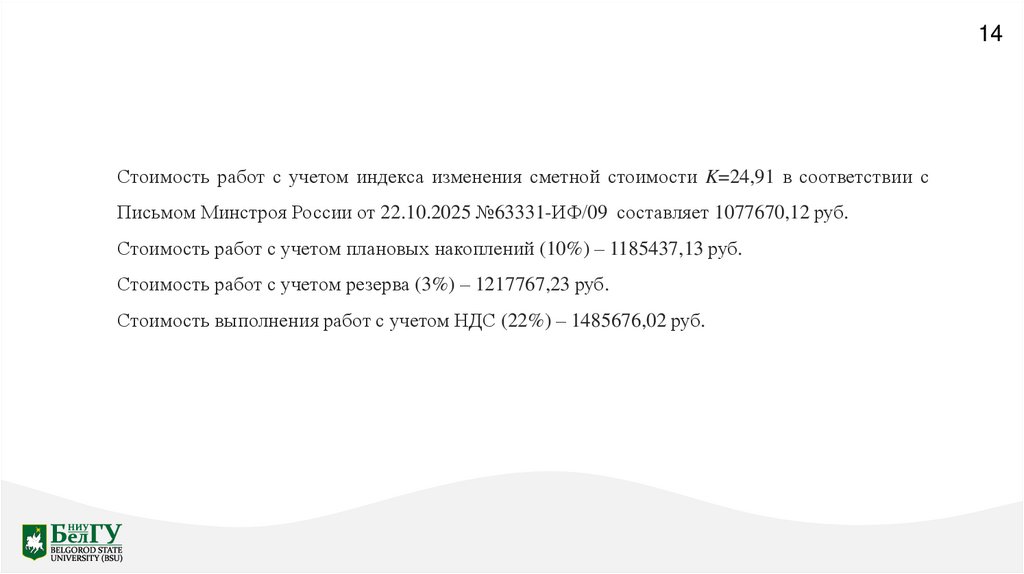

Стоимость работ с учетом индекса изменения сметной стоимости K=24,91 в соответствии с
Письмом Минстроя России от 22.10.2025 №63331-ИФ/09 составляет 1077670,12 руб.
Стоимость работ с учетом плановых накоплений (10%) – 1185437,13 руб.
Стоимость работ с учетом резерва (3%) – 1217767,23 руб.
Стоимость выполнения работ с учетом НДС (22%) – 1485676,02 руб.

16.

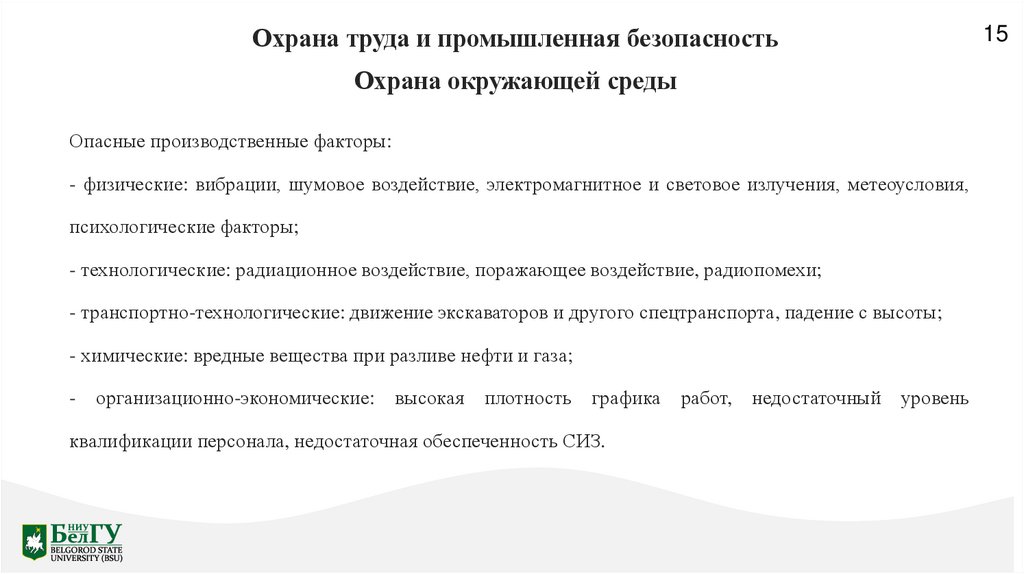

Охрана труда и промышленная безопасность
Охрана окружающей среды
Опасные производственные факторы:
- физические: вибрации, шумовое воздействие, электромагнитное и световое излучения, метеоусловия,
психологические факторы;
- технологические: радиационное воздействие, поражающее воздействие, радиопомехи;
- транспортно-технологические: движение экскаваторов и другого спецтранспорта, падение с высоты;
- химические: вредные вещества при разливе нефти и газа;
-
организационно-экономические:
высокая
плотность графика работ, недостаточный уровень
квалификации персонала, недостаточная обеспеченность СИЗ.
15

17.

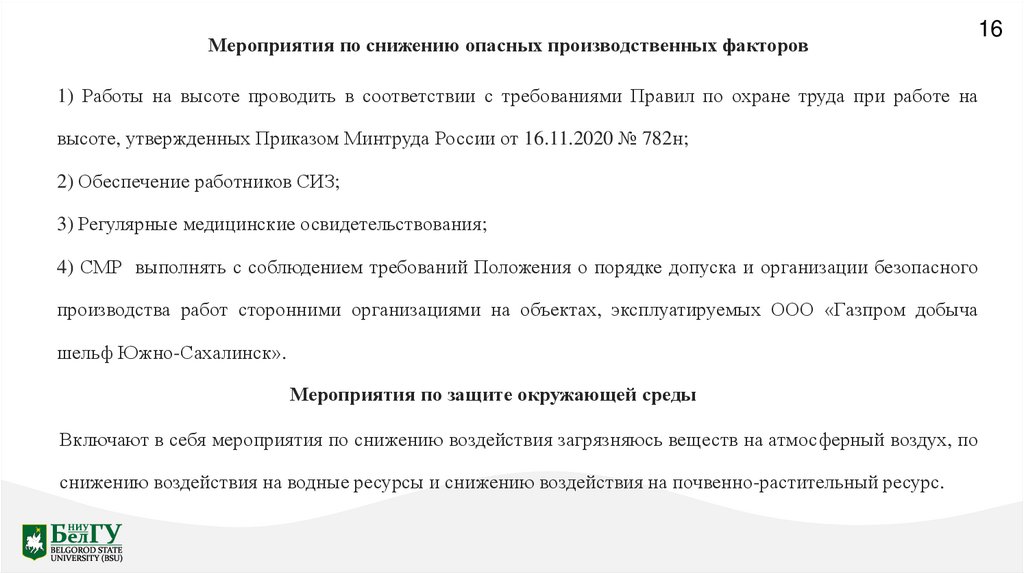

Мероприятия по снижению опасных производственных факторов
16
1) Работы на высоте проводить в соответствии с требованиями Правил по охране труда при работе на
высоте, утвержденных Приказом Минтруда России от 16.11.2020 № 782н;
2) Обеспечение работников СИЗ;
3) Регулярные медицинские освидетельствования;
4) СМР выполнять с соблюдением требований Положения о порядке допуска и организации безопасного
производства работ сторонними организациями на объектах, эксплуатируемых ООО «Газпром добыча
шельф Южно-Сахалинск».
Мероприятия по защите окружающей среды
Включают в себя мероприятия по снижению воздействия загрязняюсь веществ на атмосферный воздух, по
снижению воздействия на водные ресурсы и снижению воздействия на почвенно-растительный ресурс.

18.

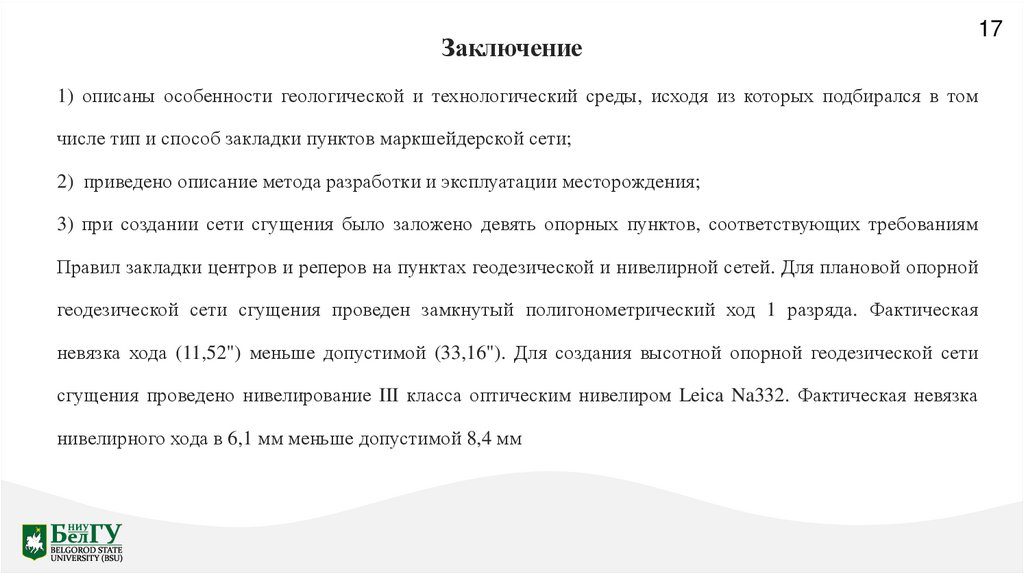

Заключение
17
1) описаны особенности геологической и технологический среды, исходя из которых подбирался в том
числе тип и способ закладки пунктов маркшейдерской сети;
2) приведено описание метода разработки и эксплуатации месторождения;
3) при создании сети сгущения было заложено девять опорных пунктов, соответствующих требованиям
Правил закладки центров и реперов на пунктах геодезической и нивелирной сетей. Для плановой опорной
геодезической сети сгущения проведен замкнутый полигонометрический ход 1 разряда. Фактическая
невязка хода (11,52") меньше допустимой (33,16"). Для создания высотной опорной геодезической сети
сгущения проведено нивелирование III класса оптическим нивелиром Leica Na332. Фактическая невязка
нивелирного хода в 6,1 мм меньше допустимой 8,4 мм

19.

18

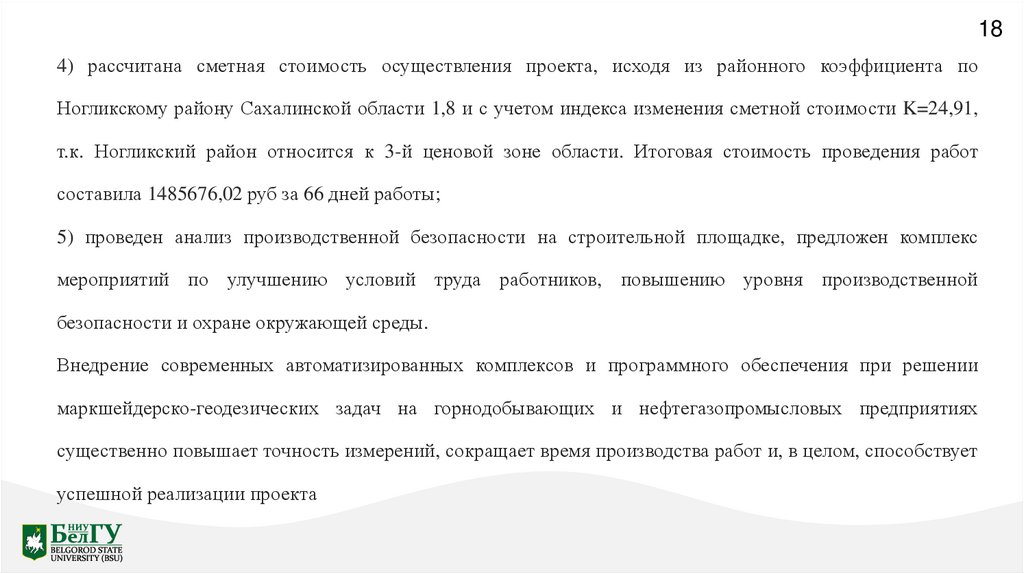

4) рассчитана сметная стоимость осуществления проекта, исходя из районного коэффициента по
Ногликскому району Сахалинской области 1,8 и с учетом индекса изменения сметной стоимости K=24,91,
т.к. Ногликский район относится к 3-й ценовой зоне области. Итоговая стоимость проведения работ
составила 1485676,02 руб за 66 дней работы;
5) проведен анализ производственной безопасности на строительной площадке, предложен комплекс
мероприятий по улучшению условий труда работников, повышению уровня производственной
безопасности и охране окружающей среды.
Внедрение современных автоматизированных комплексов и программного обеспечения при решении
маркшейдерско-геодезических задач на горнодобывающих и нефтегазопромысловых предприятиях
существенно повышает точность измерений, сокращает время производства работ и, в целом, способствует
успешной реализации проекта

20.

Спасибо за внимание!
