электрометр_и_копировальный_аппарат

1.

Практическое занятие на тему:
«Технические устройства и
практическое применение:
электрометр и копировальный
аппарат»
Подгруппа 2: Исакова; Гоголева;
Белоусова; Киреева

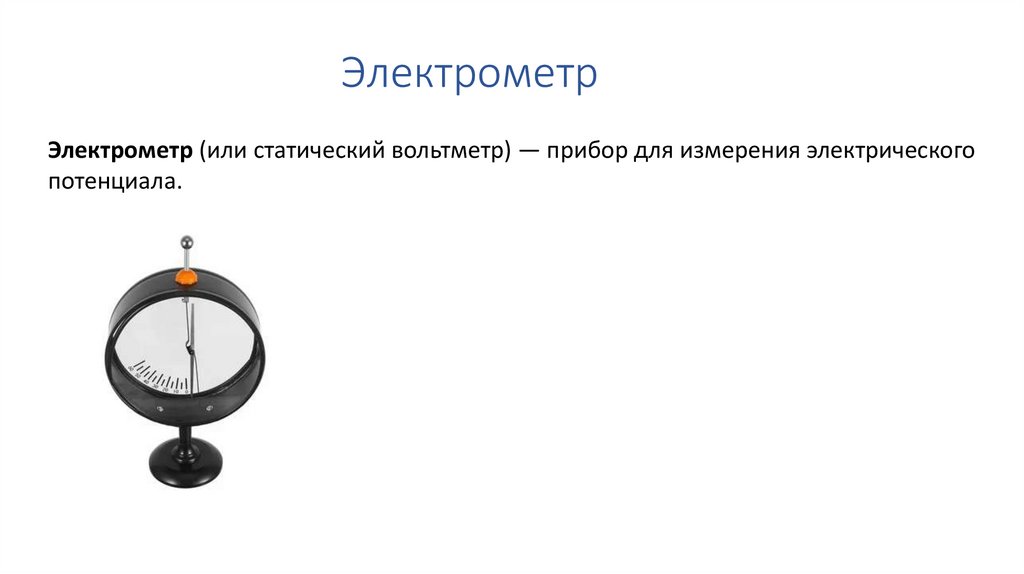

2. Электрометр

Электрометр (или статический вольтметр) — прибор для измерения электрического
потенциала.

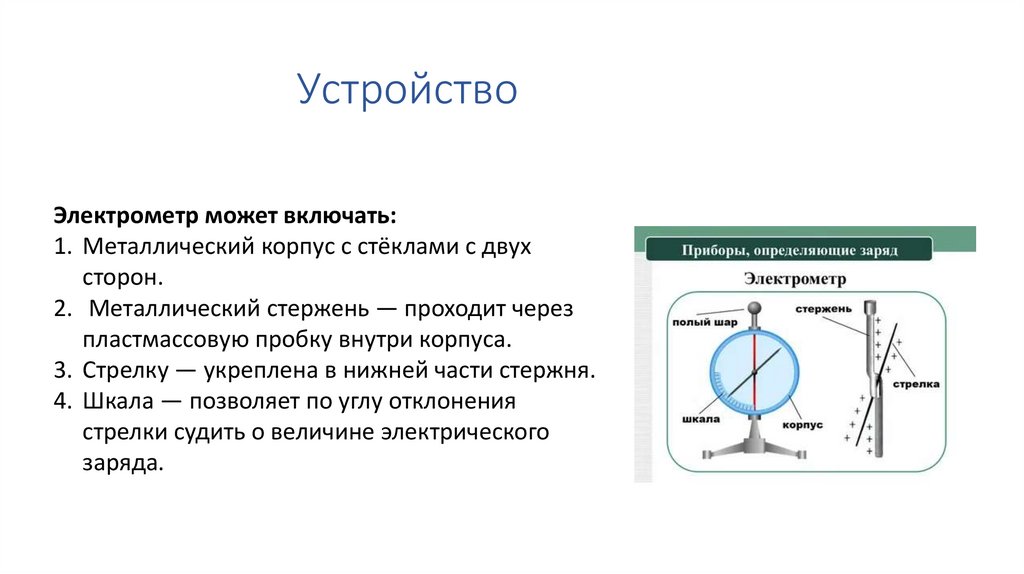

3. Устройство

Электрометр может включать:
1. Металлический корпус с стёклами с двух
сторон.
2. Металлический стержень — проходит через
пластмассовую пробку внутри корпуса.
3. Стрелку — укреплена в нижней части стержня.
4. Шкала — позволяет по углу отклонения
стрелки судить о величине электрического
заряда.

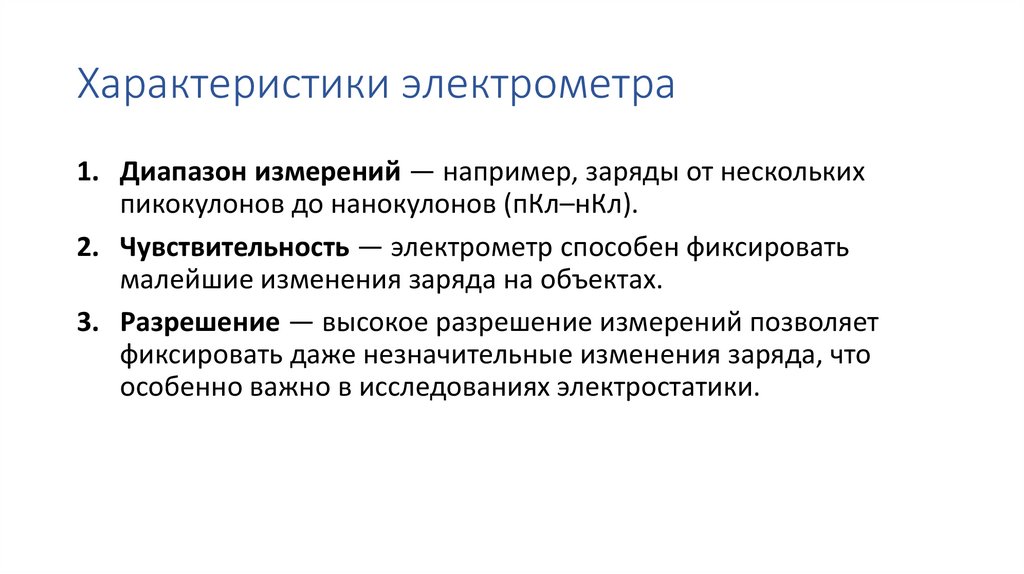

4. Характеристики электрометра

1. Диапазон измерений — например, заряды от нескольких
пикокулонов до нанокулонов (пКл–нКл).
2. Чувствительность — электрометр способен фиксировать
малейшие изменения заряда на объектах.
3. Разрешение — высокое разрешение измерений позволяет
фиксировать даже незначительные изменения заряда, что
особенно важно в исследованиях электростатики.

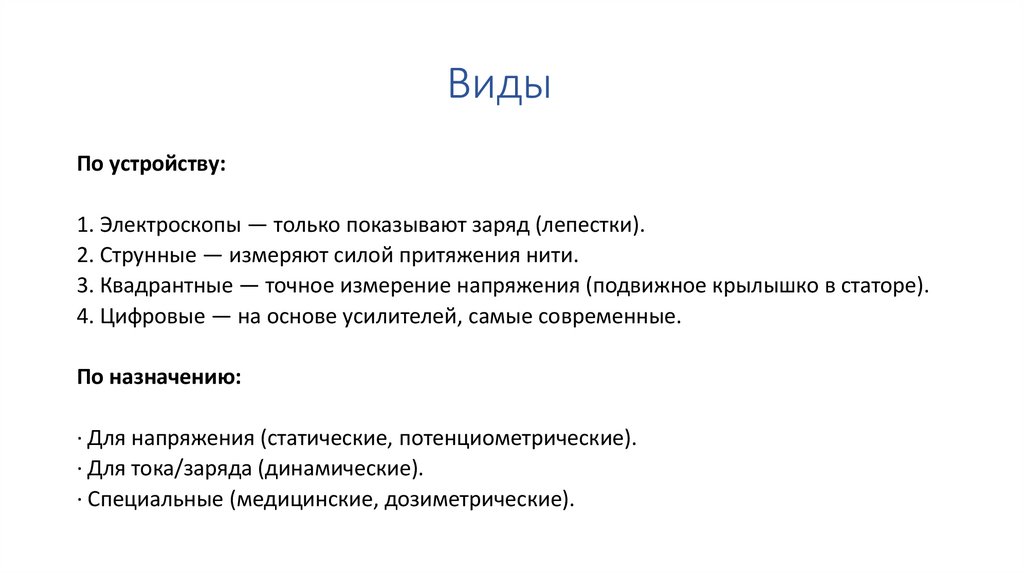

5. Виды

По устройству:
1. Электроскопы — только показывают заряд (лепестки).
2. Струнные — измеряют силой притяжения нити.
3. Квадрантные — точное измерение напряжения (подвижное крылышко в статоре).
4. Цифровые — на основе усилителей, самые современные.
По назначению:
· Для напряжения (статические, потенциометрические).
· Для тока/заряда (динамические).
· Специальные (медицинские, дозиметрические).

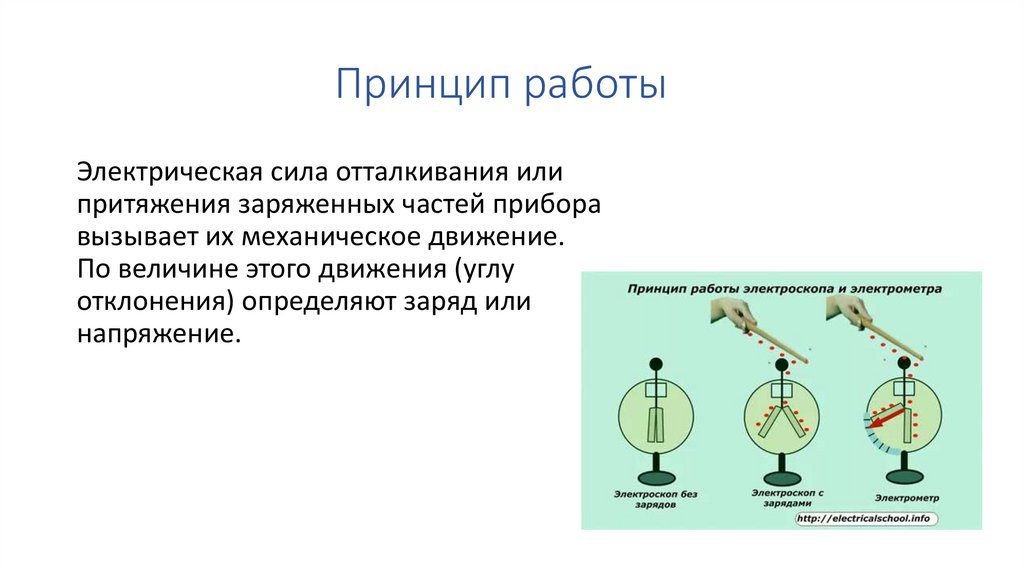

6. Принцип работы

Электрическая сила отталкивания или
притяжения заряженных частей прибора
вызывает их механическое движение.
По величине этого движения (углу
отклонения) определяют заряд или
напряжение.

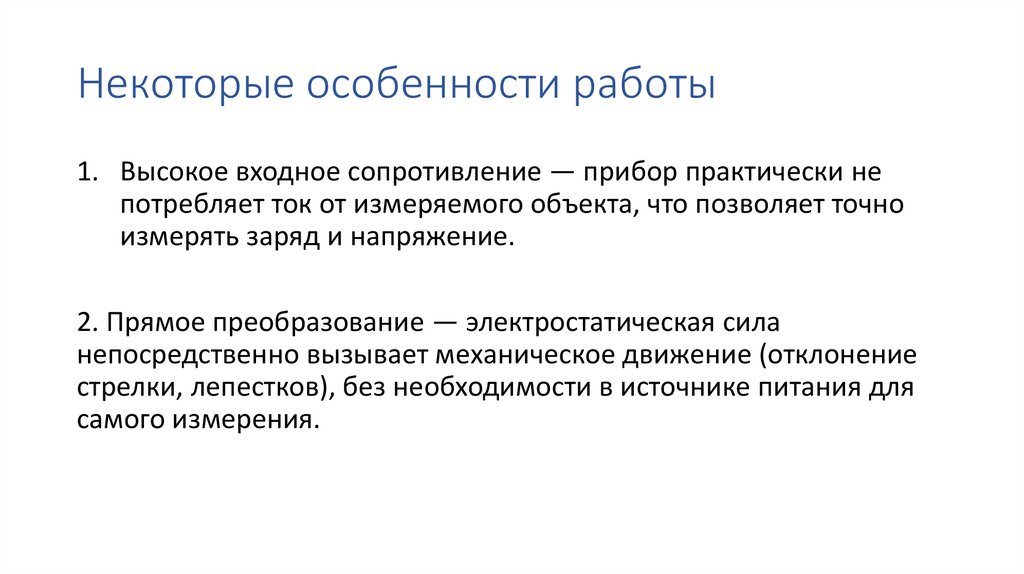

7. Некоторые особенности работы

1. Высокое входное сопротивление — прибор практически не
потребляет ток от измеряемого объекта, что позволяет точно
измерять заряд и напряжение.
2. Прямое преобразование — электростатическая сила
непосредственно вызывает механическое движение (отклонение
стрелки, лепестков), без необходимости в источнике питания для
самого измерения.

8. Применение

Кратко о применении электрометров:
1. Физика/Лаборатории: Измерение малых зарядов, напряжений,
ионизирующего излучения (как детектор в дозиметрах), демонстрация
электростатики.
2. Медицина: Регистрация биопотенциалов (ЭКГ, ЭЭГ) благодаря
высокой чувствительности.
3. Промышленность: Контроль статического электричества, измерение
высоких напряжений, испытания изоляции.
4. Научные исследования: Работа в экспериментах, где требуется
измерение ничтожных токов (например, в вакуумных установках).

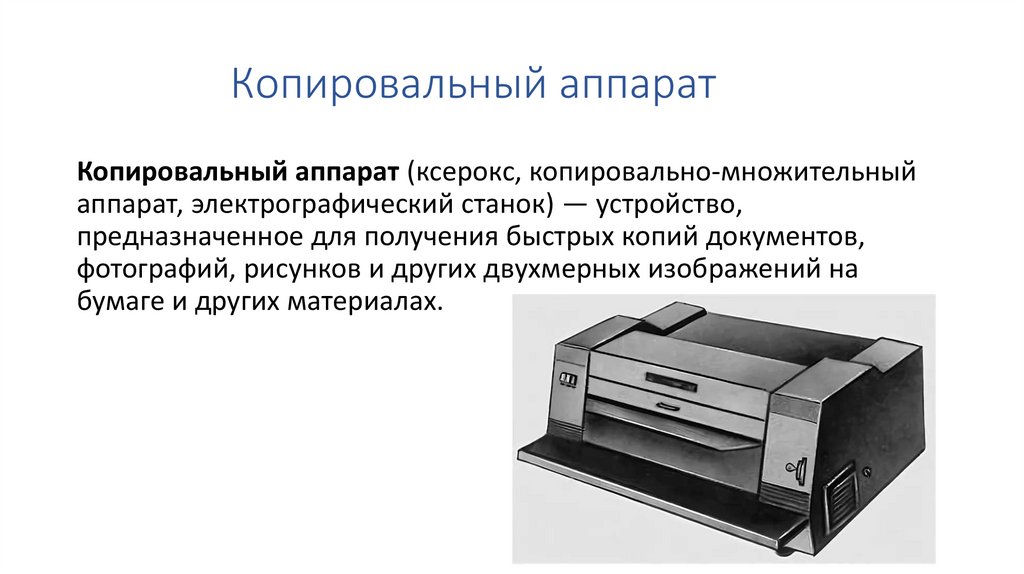

9. Копировальный аппарат

Копировальный аппарат (ксерокс, копировально-множительный
аппарат, электрографический станок) — устройство,
предназначенное для получения быстрых копий документов,
фотографий, рисунков и других двухмерных изображений на
бумаге и других материалах.

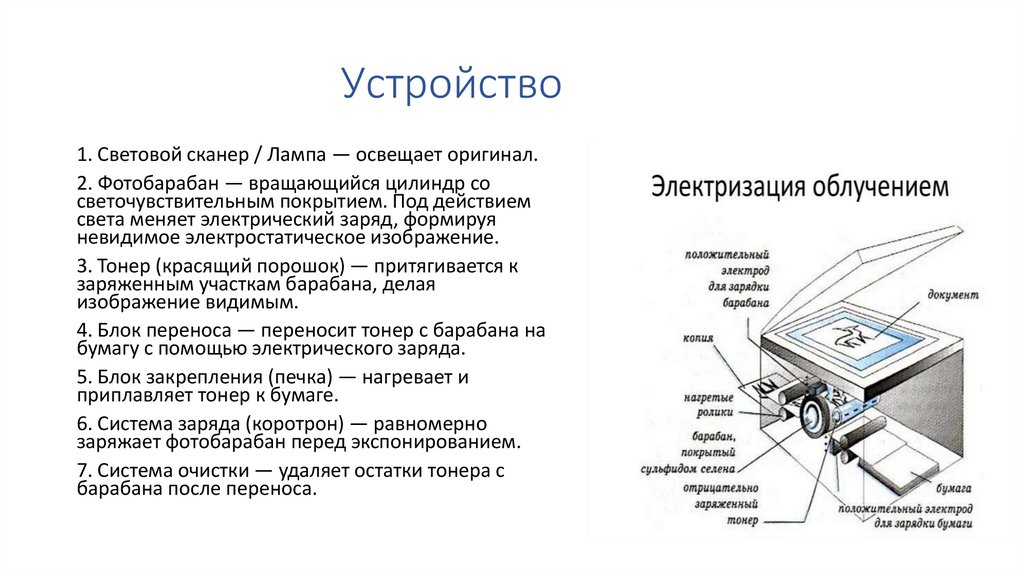

10. Устройство

1. Световой сканер / Лампа — освещает оригинал.
2. Фотобарабан — вращающийся цилиндр со
светочувствительным покрытием. Под действием
света меняет электрический заряд, формируя
невидимое электростатическое изображение.
3. Тонер (красящий порошок) — притягивается к
заряженным участкам барабана, делая
изображение видимым.
4. Блок переноса — переносит тонер с барабана на
бумагу с помощью электрического заряда.
5. Блок закрепления (печка) — нагревает и
приплавляет тонер к бумаге.
6. Система заряда (коротрон) — равномерно
заряжает фотобарабан перед экспонированием.
7. Система очистки — удаляет остатки тонера с
барабана после переноса.

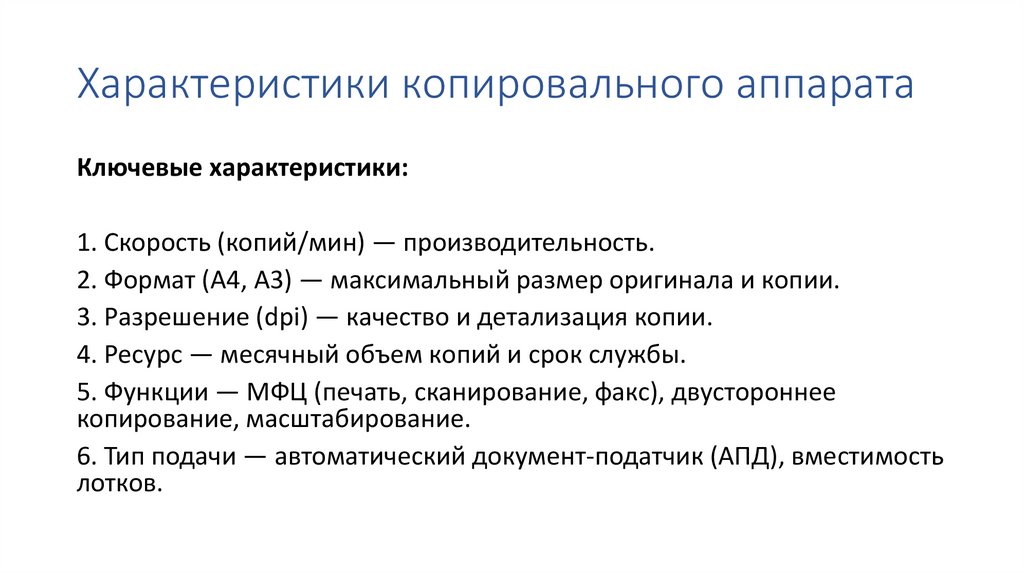

11. Характеристики копировального аппарата

Ключевые характеристики:
1. Скорость (копий/мин) — производительность.
2. Формат (A4, A3) — максимальный размер оригинала и копии.
3. Разрешение (dpi) — качество и детализация копии.
4. Ресурс — месячный объем копий и срок службы.
5. Функции — МФЦ (печать, сканирование, факс), двустороннее
копирование, масштабирование.
6. Тип подачи — автоматический документ-податчик (АПД), вместимость
лотков.

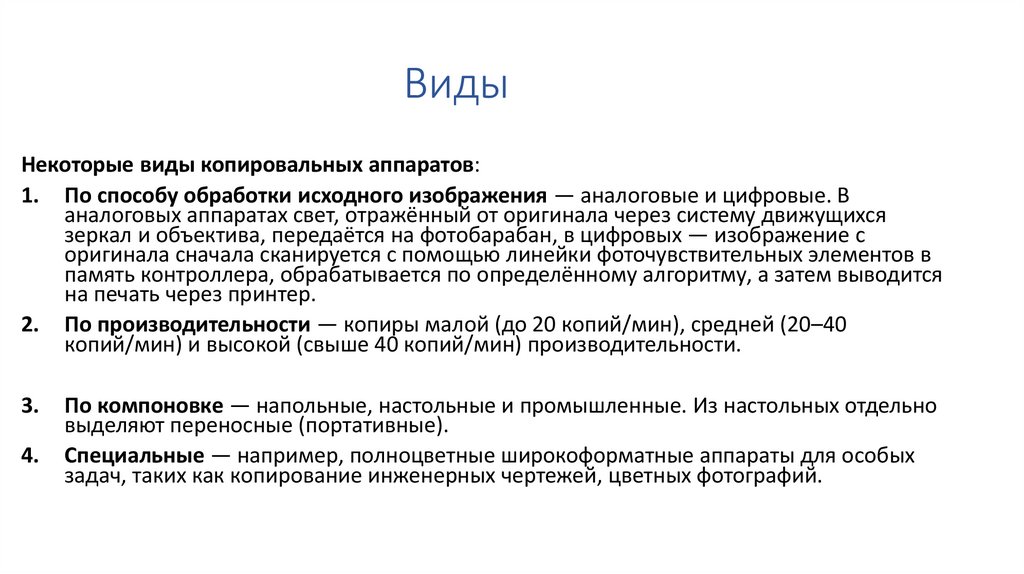

12. Виды

Некоторые виды копировальных аппаратов:
1. По способу обработки исходного изображения — аналоговые и цифровые. В
аналоговых аппаратах свет, отражённый от оригинала через систему движущихся
зеркал и объектива, передаётся на фотобарабан, в цифровых — изображение с
оригинала сначала сканируется с помощью линейки фоточувствительных элементов в
память контроллера, обрабатывается по определённому алгоритму, а затем выводится
на печать через принтер.
2. По производительности — копиры малой (до 20 копий/мин), средней (20–40
копий/мин) и высокой (свыше 40 копий/мин) производительности.
3.
4.
По компоновке — напольные, настольные и промышленные. Из настольных отдельно
выделяют переносные (портативные).
Специальные — например, полноцветные широкоформатные аппараты для особых
задач, таких как копирование инженерных чертежей, цветных фотографий.

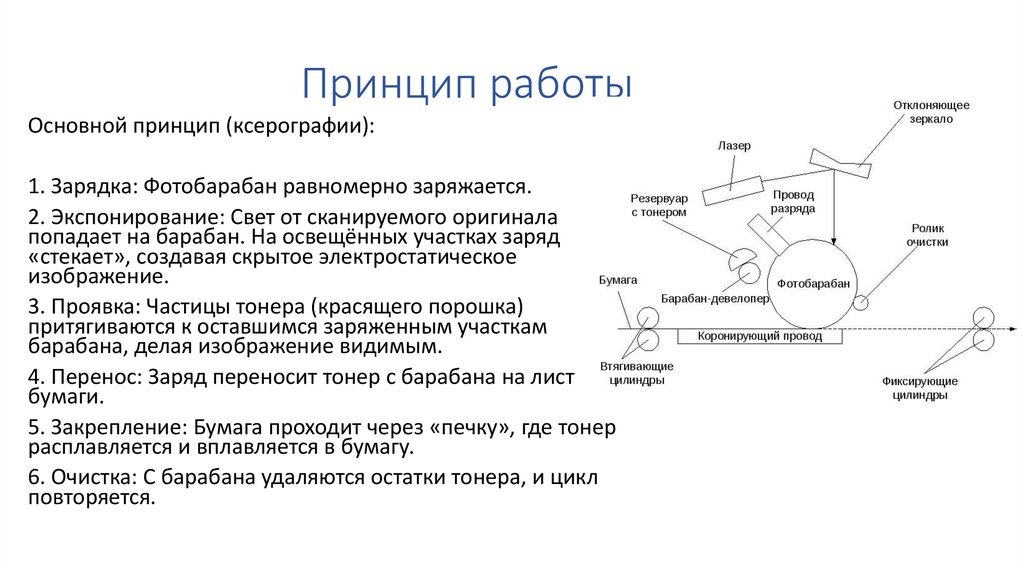

13. Принцип работы

Основной принцип (ксерографии):
1. Зарядка: Фотобарабан равномерно заряжается.
2. Экспонирование: Свет от сканируемого оригинала
попадает на барабан. На освещённых участках заряд
«стекает», создавая скрытое электростатическое
изображение.
3. Проявка: Частицы тонера (красящего порошка)
притягиваются к оставшимся заряженным участкам
барабана, делая изображение видимым.
4. Перенос: Заряд переносит тонер с барабана на лист
бумаги.
5. Закрепление: Бумага проходит через «печку», где тонер
расплавляется и вплавляется в бумагу.
6. Очистка: С барабана удаляются остатки тонера, и цикл
повторяется.

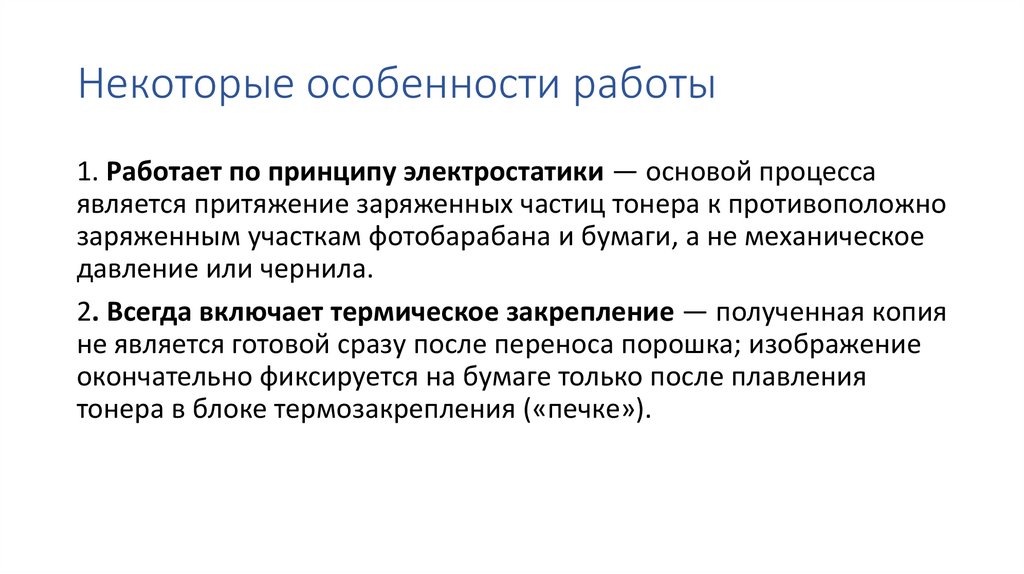

14. Некоторые особенности работы

1. Работает по принципу электростатики — основой процесса
является притяжение заряженных частиц тонера к противоположно
заряженным участкам фотобарабана и бумаги, а не механическое
давление или чернила.
2. Всегда включает термическое закрепление — полученная копия
не является готовой сразу после переноса порошка; изображение
окончательно фиксируется на бумаге только после плавления
тонера в блоке термозакрепления («печке»).

15. Применение

Основные сферы применения копировального аппарата:
1. Офисная работа — быстрое размножение документов, договоров, отчетов,
презентаций для совещаний и рассылки.
2. Образование — копирование методичек, учебных материалов, заданий,
лабораторных работ для студентов и школьников.
3. Архивы и библиотеки — создание копий ценных документов, статей,
чертежей для выдачи читателям без риска повреждения оригинала.
4. Реклама и полиграфия (цифровые машины) — оперативная печать визиток,
листовок, брошюр, бланков малыми тиражами.
5. Административные и бытовые услуги (в копи-центрах) — ксерокопия
паспортов, свидетельств, проектной документации, фото и других личных
документов.
