DiViS HW Diagram (rus)

1.

Connection Diagram
ОКО 2504
Аналоговый выход
Соединительный провод
16-ть Входов датчиков
4-ре выхода релле
Микрофонные входы
На вход Line In
Кнопка reset
PTZ Камера (RS-422,485)
TX(+), TX(-)
Reset к
материнской
плате
Мат. плата
COM:1
+5V Питание
RS-232 to 422
Конвертер

2.

Connection Diagram
ОКО 5004
Аналоговый выход
Соединительный провод
16-ть Входов датчиков
4-ре выхода релле
Микрофонные входы
На вход Line In
Кнопка reset
Reset к
материнской
плате
PTZ Камера (RS-422,485)
TX(+), TX(-)
Мат. плата
COM:1
+5V Питание
RS-232 to 422
Конвертер

3.

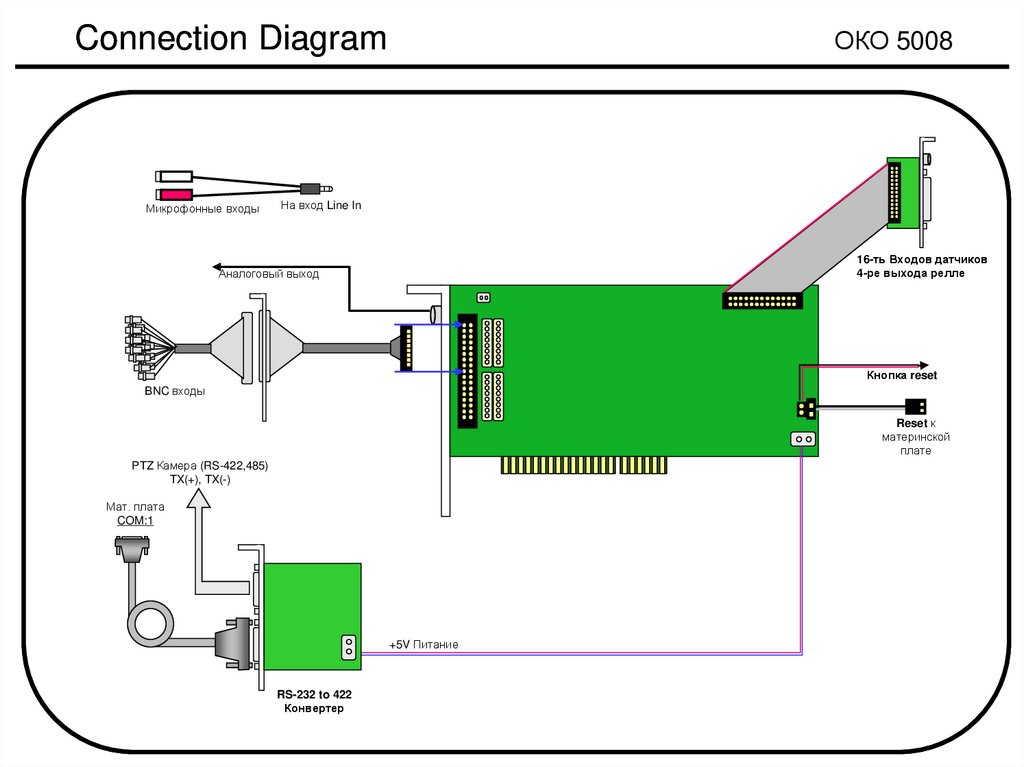

Connection Diagram
Микрофонные входы
ОКО 5008
На вход Line In
16-ть Входов датчиков
4-ре выхода релле
Аналоговый выход
Кнопка reset
BNC входы
Reset к
материнской
плате
PTZ Камера (RS-422,485)
TX(+), TX(-)
Мат. плата
COM:1
+5V Питание
RS-232 to 422
Конвертер

4.

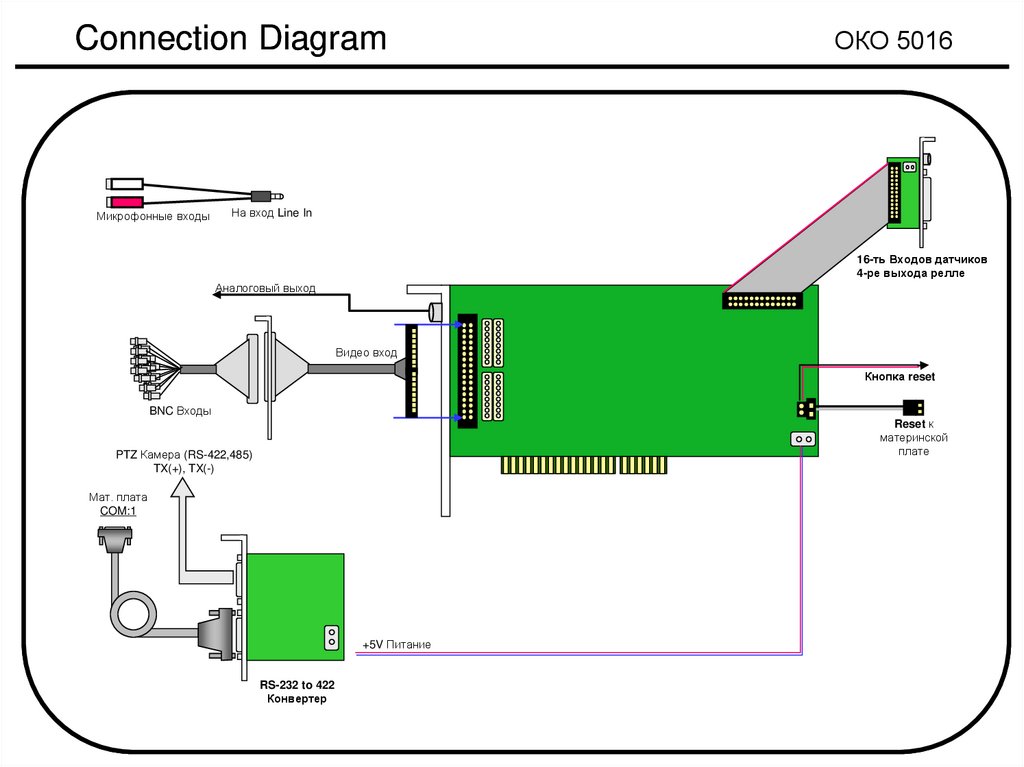

Connection Diagram
Микрофонные входы
ОКО 5016
На вход Line In
16-ть Входов датчиков
4-ре выхода релле
Аналоговый выход
Видео вход
Кнопка reset
BNC Входы
Reset к
материнской
плате
PTZ Камера (RS-422,485)
TX(+), TX(-)
Мат. плата
COM:1
+5V Питание
RS-232 to 422
Конвертер

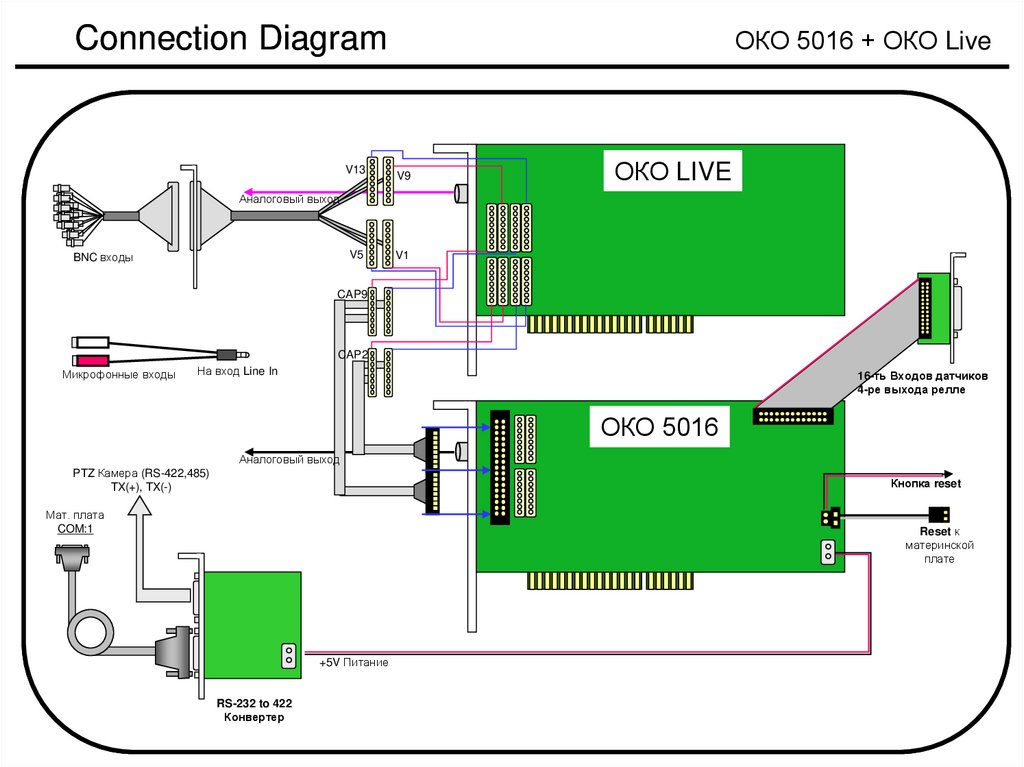

5.

Connection Diagram
V13
ОКО 5016 + ОКО Live
V9
ОКО LIVE
Аналоговый выход
V5
BNC входы
V1
CAP9
CAP2
Микрофонные входы
На вход Line In
16-ть Входов датчиков
4-ре выхода релле
ОКО 5016
Аналоговый выход
PTZ Камера (RS-422,485)
TX(+), TX(-)
Кнопка reset
Мат. плата
COM:1
Reset к
материнской
плате
+5V Питание
RS-232 to 422
Конвертер

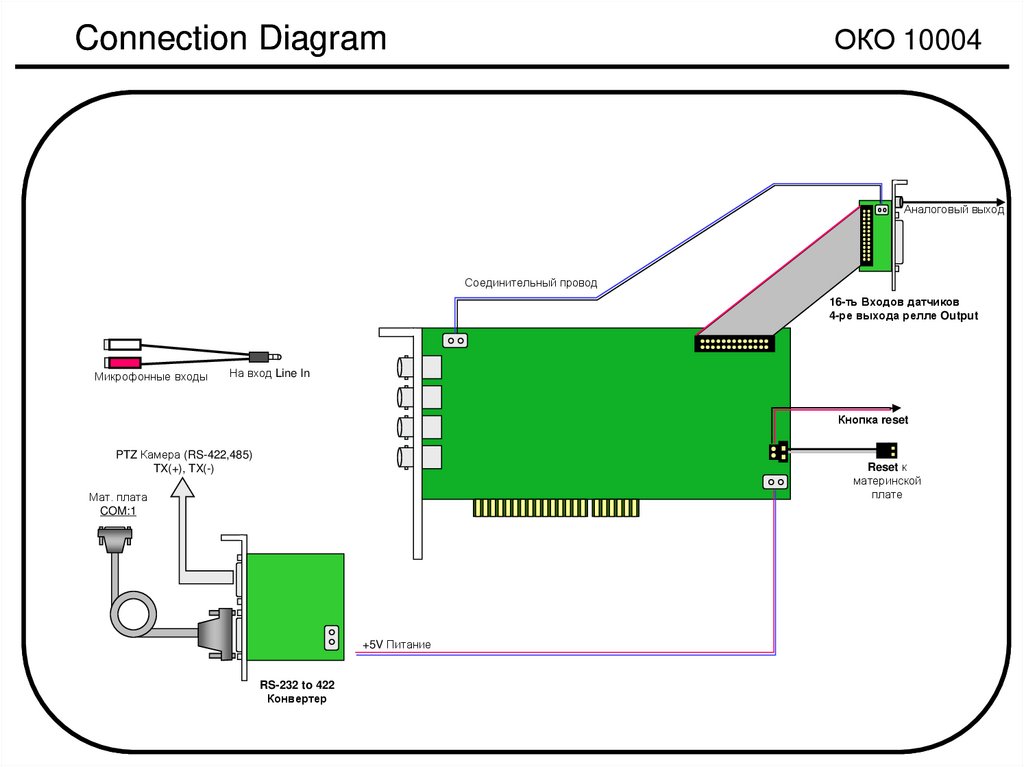

6.

ОКО 10004
Connection Diagram
Аналоговый выход
Соединительный провод
16-ть Входов датчиков
4-ре выхода релле Output
Микрофонные входы
На вход Line In
Кнопка reset
PTZ Камера (RS-422,485)
TX(+), TX(-)
Reset к
материнской
плате
Мат. плата
COM:1
+5V Питание
RS-232 to 422
Конвертер

7.

Connection Diagram
Микрофонные входы
OKO 10008
На вход Line In
16-ть Входов датчиков
4-ре выхода релле
Аналоговый выход
Кнопка reset
BNC входы
Reset к
материнской
плате
PTZ Камера (RS-422,485)
TX(+), TX(-)
Мат. плата
COM:1
+5V Питание
RS-232 to 422
Конвертер

8.

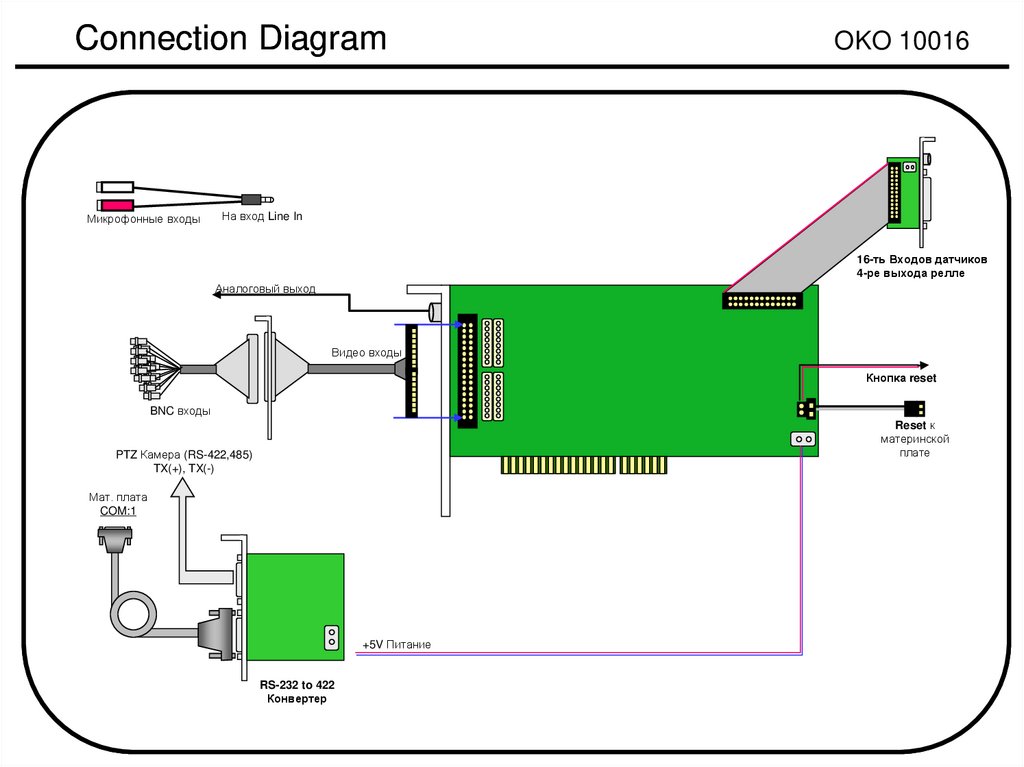

Connection Diagram
Микрофонные входы
OKO 10016
На вход Line In
16-ть Входов датчиков
4-ре выхода релле
Аналоговый выход
Видео входы
Кнопка reset
BNC входы
Reset к
материнской
плате
PTZ Камера (RS-422,485)
TX(+), TX(-)
Мат. плата
COM:1
+5V Питание
RS-232 to 422
Конвертер

9.

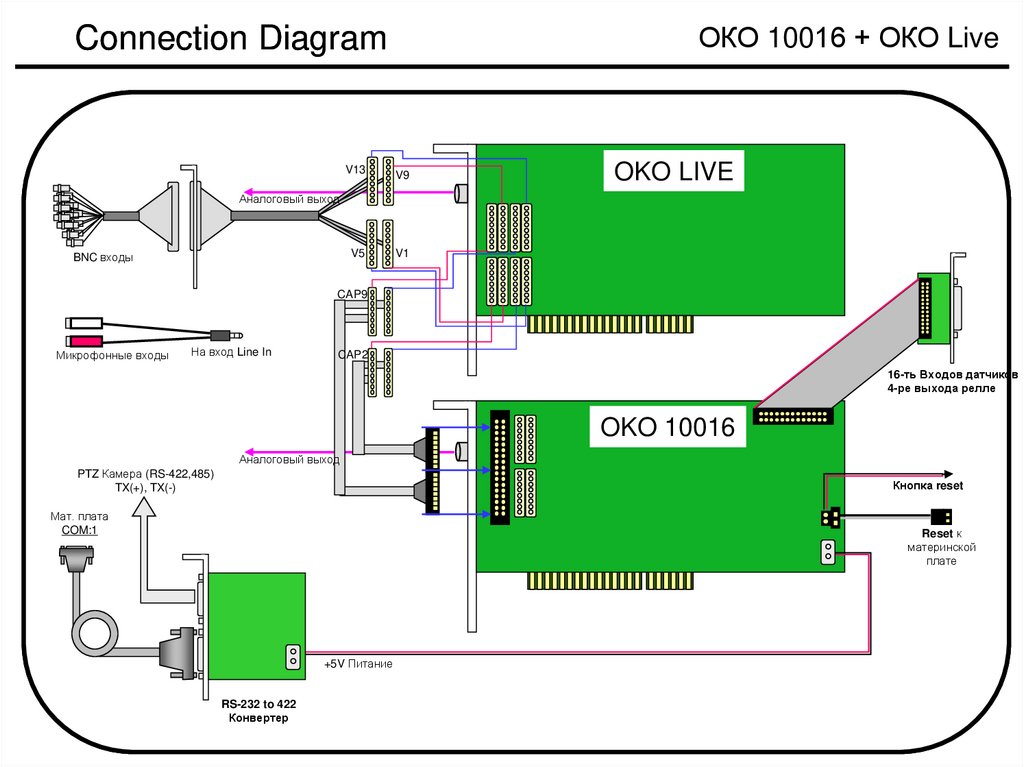

ОКО 10016 + ОКО Live
Connection Diagram
V13
V9
V5
V1
OKO LIVE
Аналоговый выход
BNC входы
CAP9
Микрофонные входы
На вход Line In
CAP2
16-ть Входов датчиков
4-ре выхода релле
OKO 10016
Аналоговый выход
PTZ Камера (RS-422,485)
TX(+), TX(-)
Кнопка reset
Мат. плата
COM:1
Reset к
материнской
плате
+5V Питание
RS-232 to 422
Конвертер

10.

Connection Diagram

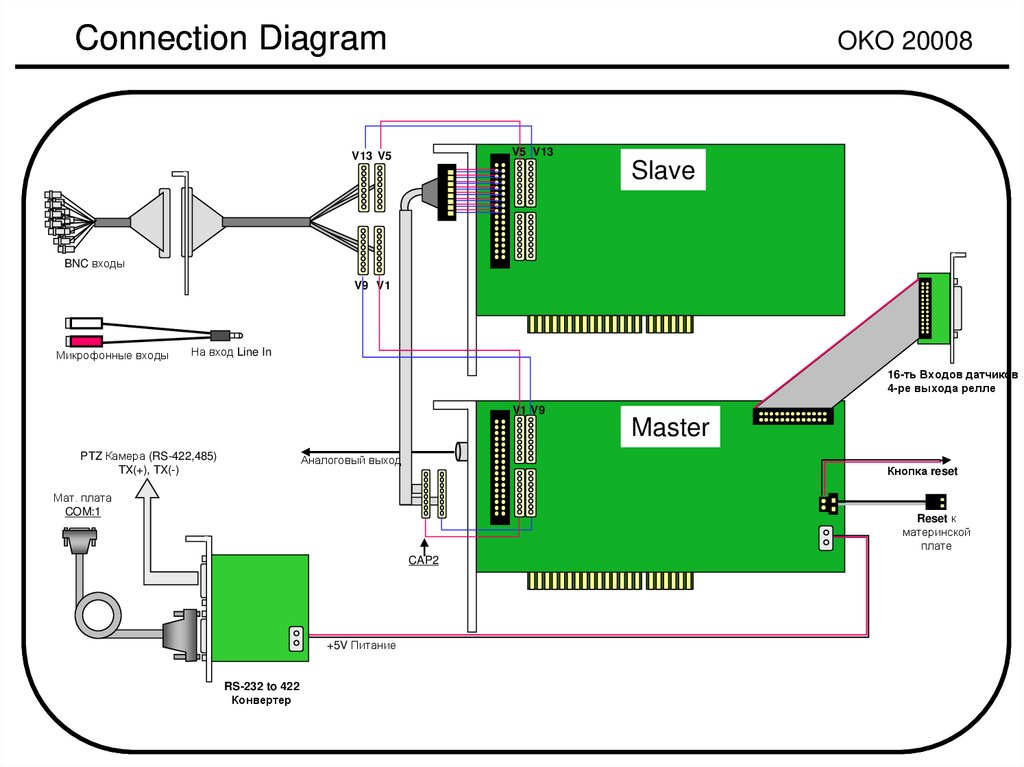

OKO 20008
V5 V13
V13 V5
Slave
BNC входы
V9 V1
Микрофонные входы
На вход Line In
16-ть Входов датчиков
4-ре выхода релле
V1 V9
Master
PTZ Камера (RS-422,485)
TX(+), TX(-)
Аналоговый выход
Кнопка reset
Мат. плата
COM:1
Reset к
материнской
плате
CAP2
+5V Питание
RS-232 to 422
Конвертер

11.

Connection Diagram

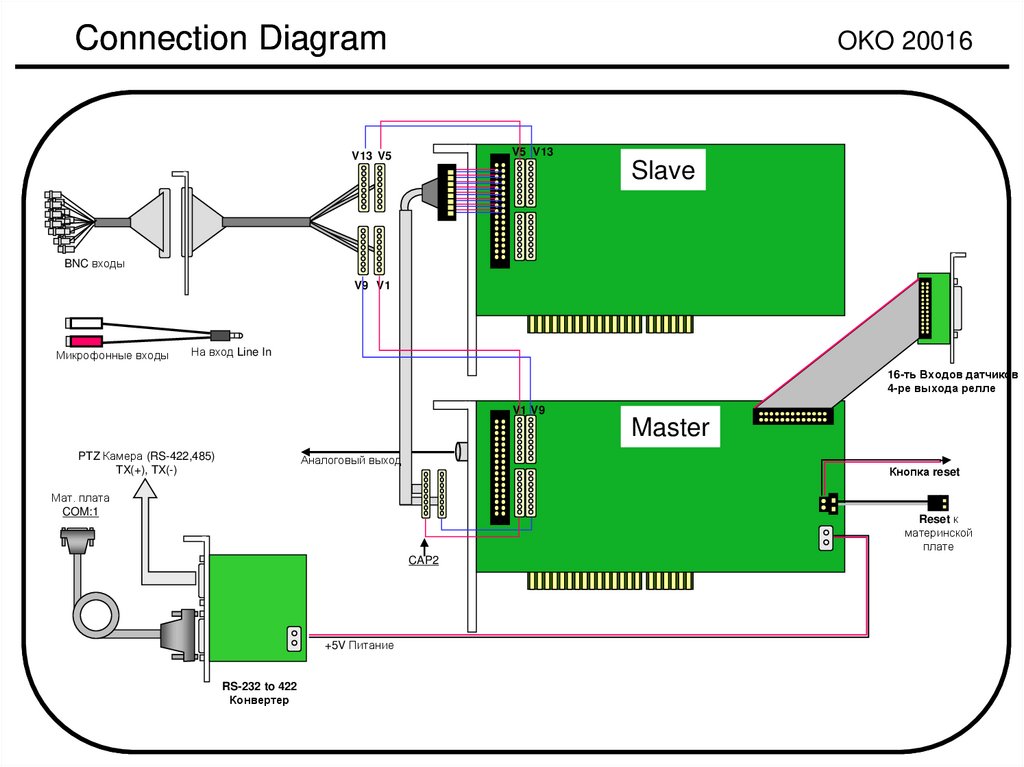

OKO 20016
V5 V13
V13 V5
Slave
BNC входы
V9 V1
Микрофонные входы
На вход Line In
16-ть Входов датчиков
4-ре выхода релле
V1 V9
Master
PTZ Камера (RS-422,485)
TX(+), TX(-)
Аналоговый выход
Кнопка reset
Мат. плата
COM:1
Reset к
материнской
плате
CAP2
+5V Питание
RS-232 to 422
Конвертер

12.

ОКО 20016 + ОКО Live
Connection Diagram
Аналоговый выход
OKO Live
V13 V9
BNC входы
V5 V1
Микрофонные входы
Slave
На вход Line In
PTZ Камера (RS-422,485)
Мат. плата
TX(+), TX(-)
COM:1
Аналоговый выход
+5V Питание
RS-232 to 422
Конвертер
16-ть Входов датчиков
4-ре выхода релле
Master
Кнопка reset
Reset к
материнской
плате
