5_1.5.1_3_АБ і НАБ_Гірки

1.

5_1.5.1 Основні функції
колійного автоматичного та
напівавтоматичного
блокування
PPT模板下载 www.1ppt.com/moban/
行业PPT模板 www.1ppt.com/hangye/
节日PPT模板 www.1ppt.com/jieri/
PPT素材下载 www.1ppt.com/sucai/
PPT背景图片 www.1ppt.com/beijing/
PPT图表下载 www.1ppt.com/tubiao/
优秀PPT下载 www.1ppt.com/xiazai/
PPT教程 www.1ppt.com/powerpoint/
Word教程 www.1ppt.com/word/
Excel教程 www.1ppt.com/excel/
资料下载 www.1ppt.com/ziliao/
PPT课件下载 www.1ppt.com/kejian/
范文下载 www.1ppt.com/fanwen/
试卷下载 www.1ppt.com/shiti/
教案下载 www.1ppt.com/jiaoan/
PPT论坛 www.1ppt.cn

2.

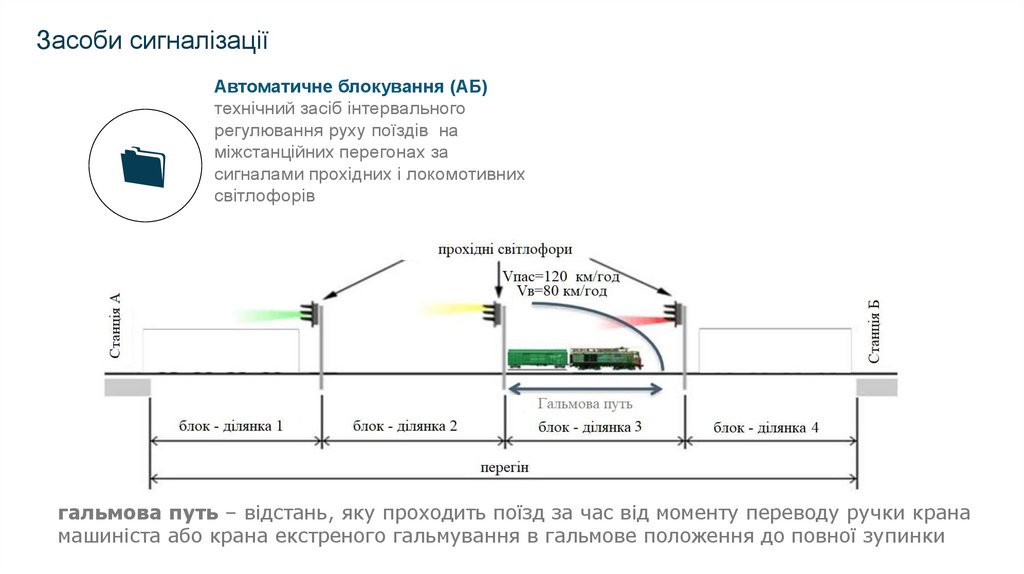

Засоби сигналізації
Автоматичне блокування (АБ)
технічний засіб інтервального
регулювання руху поїздів на
міжстанційних перегонах за
сигналами прохідних і локомотивних
світлофорів
PPT模板下载 www.1ppt.com/moban/
行业PPT模板 www.1ppt.com/hangye/
节日PPT模板 www.1ppt.com/jieri/
PPT素材下载 www.1ppt.com/sucai/
PPT背景图片 www.1ppt.com/beijing/
PPT图表下载 www.1ppt.com/tubiao/
优秀PPT下载 www.1ppt.com/xiazai/
PPT教程 www.1ppt.com/powerpoint/
Word教程 www.1ppt.com/word/
Excel教程 www.1ppt.com/excel/
资料下载 www.1ppt.com/ziliao/
PPT课件下载 www.1ppt.com/kejian/
范文下载 www.1ppt.com/fanwen/
试卷下载 www.1ppt.com/shiti/
教案下载 www.1ppt.com/jiaoan/
PPT论坛 www.1ppt.cn
гальмова путь – відстань, яку проходить поїзд за час від моменту переводу ручки крана
машиніста або крана екстреного гальмування в гальмове положення до повної зупинки

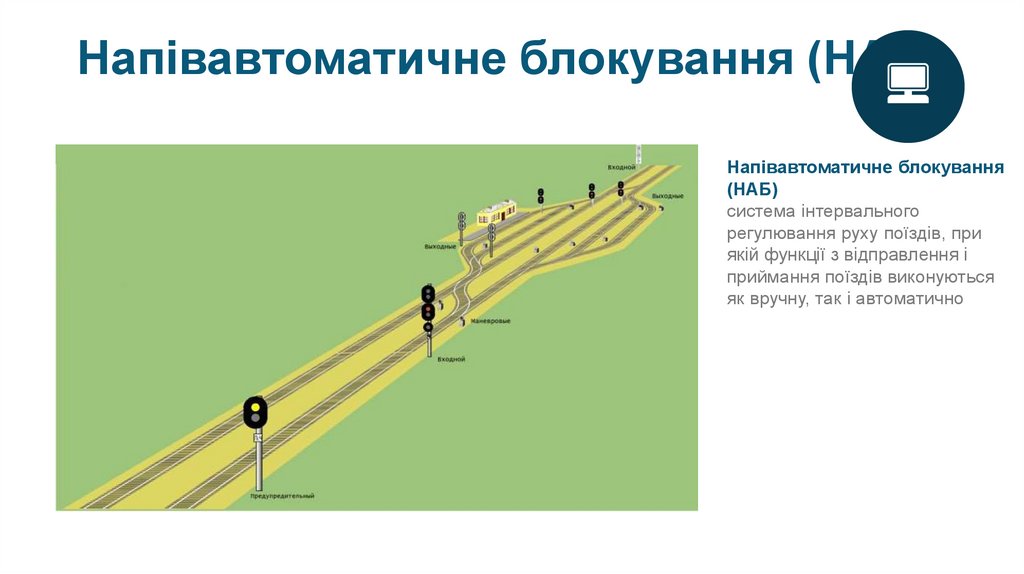

3. Напівавтоматичне блокування (НАБ)

Напівавтоматичне блокування
(НАБ)
система інтервального
регулювання руху поїздів, при
якій функції з відправлення і
приймання поїздів виконуються
як вручну, так і автоматично
PPT模板下载 www.1ppt.com/moban/
行业PPT模板 www.1ppt.com/hangye/
节日PPT模板 www.1ppt.com/jieri/
PPT素材下载 www.1ppt.com/sucai/
PPT背景图片 www.1ppt.com/beijing/
PPT图表下载 www.1ppt.com/tubiao/
优秀PPT下载 www.1ppt.com/xiazai/
PPT教程 www.1ppt.com/powerpoint/
Word教程 www.1ppt.com/word/
Excel教程 www.1ppt.com/excel/
资料下载 www.1ppt.com/ziliao/
PPT课件下载 www.1ppt.com/kejian/
范文下载 www.1ppt.com/fanwen/
试卷下载 www.1ppt.com/shiti/
教案下载 www.1ppt.com/jiaoan/
PPT论坛 www.1ppt.cn

4.

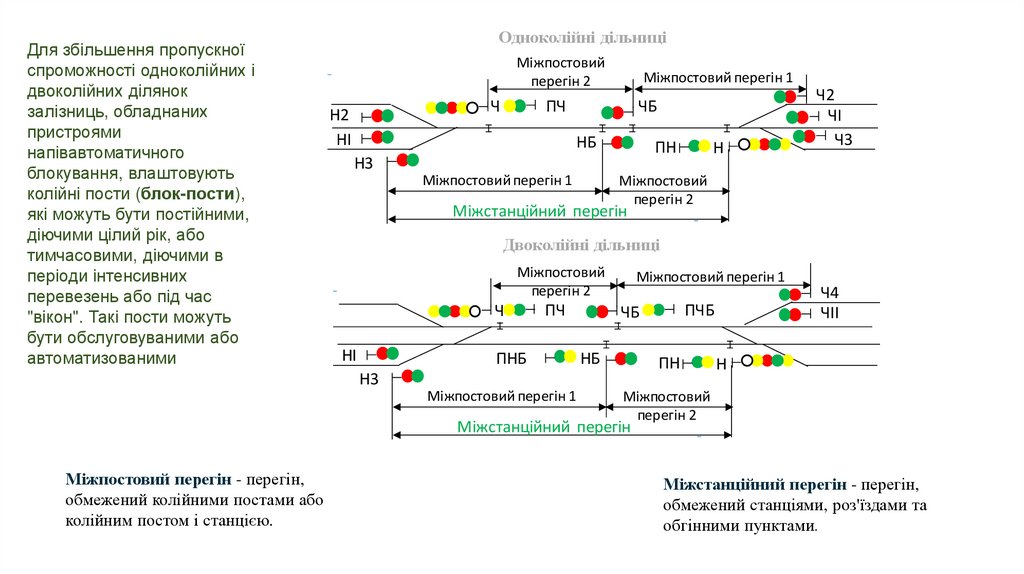

Для збільшення пропускної
спроможності одноколійних і
двоколійних ділянок
залізниць, обладнаних
пристроями
напівавтоматичного
блокування, влаштовують
колійні пости (блок-пости),
які можуть бути постійними,
діючими цілий рік, або
тимчасовими, діючими в
періоди інтенсивних
перевезень або під час
"вікон". Такі пости можуть
бути обслуговуваними або
автоматизованими
Одноколійні дільниці
Міжпостовий
перегін 2
Ч
Н2
НІ
Міжпостовий перегін 1
ПЧ
ЧБ
НБ
ПН
Н3
Міжпостовий перегін 1
Н
Ч2
ЧІ
Ч3
Міжпостовий
перегін 2
Міжстанційний перегін
Двоколійні дільниці
Міжпостовий
перегін 2
Ч
НІ
ПЧ
ПНБ
Міжпостовий перегін 1
ПЧБ
ЧБ
НБ
ПН
Н3
Міжпостовий перегін 1
Ч4
ЧІІ
Н
Міжпостовий
перегін 2
Міжстанційний перегін
PPT模板下载 www.1ppt.com/moban/
行业PPT模板 www.1ppt.com/hangye/
节日PPT模板 www.1ppt.com/jieri/
PPT素材下载 www.1ppt.com/sucai/
PPT背景图片 www.1ppt.com/beijing/
PPT图表下载 www.1ppt.com/tubiao/
优秀PPT下载 www.1ppt.com/xiazai/
PPT教程 www.1ppt.com/powerpoint/
Word教程 www.1ppt.com/word/
Excel教程 www.1ppt.com/excel/
资料下载 www.1ppt.com/ziliao/
PPT课件下载 www.1ppt.com/kejian/
范文下载 www.1ppt.com/fanwen/
试卷下载 www.1ppt.com/shiti/
教案下载 www.1ppt.com/jiaoan/
PPT论坛 www.1ppt.cn
Міжпостовий перегін - перегін,
обмежений колійними постами або
колійним постом і станцією.
Міжстанційний перегін - перегін,
обмежений станціями, роз'їздами та
обгінними пунктами.

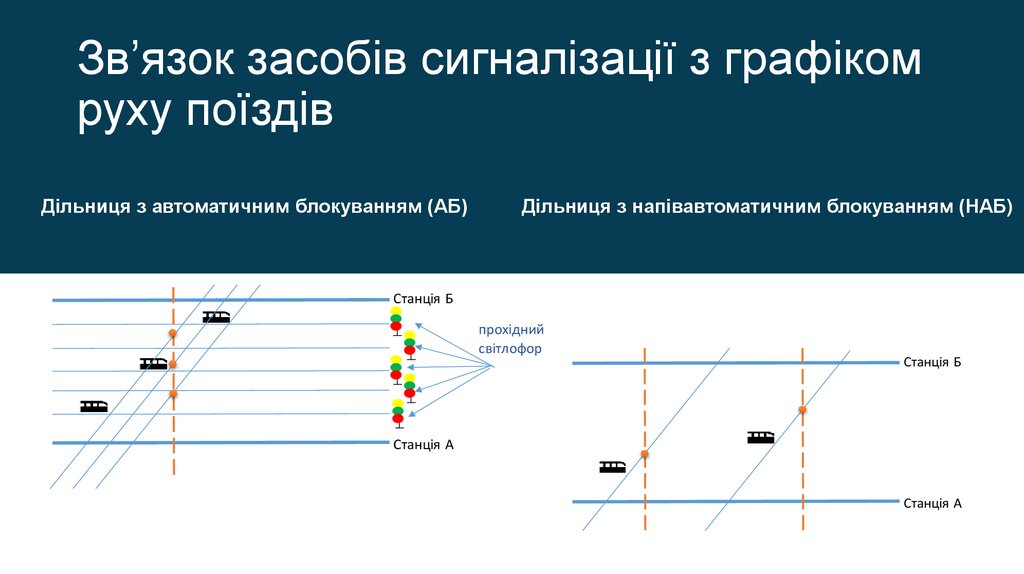

5. Зв’язок засобів сигналізації з графіком руху поїздів

Дільниця з автоматичним блокуванням (АБ)
Дільниця з напівавтоматичним блокуванням (НАБ)
Станція Б
прохідний
світлофор
Станція Б
PPT模板下载 www.1ppt.com/moban/
行业PPT模板 www.1ppt.com/hangye/
节日PPT模板 www.1ppt.com/jieri/
PPT素材下载 www.1ppt.com/sucai/
PPT背景图片 www.1ppt.com/beijing/
PPT图表下载 www.1ppt.com/tubiao/
优秀PPT下载 www.1ppt.com/xiazai/
PPT教程 www.1ppt.com/powerpoint/
Word教程 www.1ppt.com/word/
Excel教程 www.1ppt.com/excel/
资料下载 www.1ppt.com/ziliao/
PPT课件下载 www.1ppt.com/kejian/
范文下载 www.1ppt.com/fanwen/
试卷下载 www.1ppt.com/shiti/
教案下载 www.1ppt.com/jiaoan/
PPT论坛 www.1ppt.cn
Станція А
Станція А

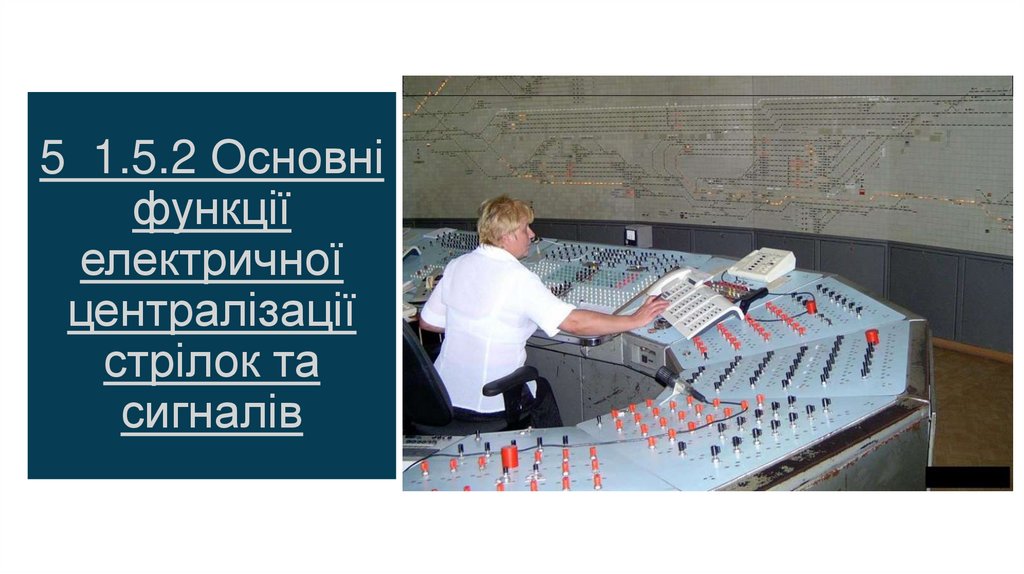

6. 5_1.5.2 Основні функції електричної централізації стрілок та сигналів

5_1.5.2 Основні
функції
електричної
централізації
стрілок та
сигналів
PPT模板下载 www.1ppt.com/moban/
行业PPT模板 www.1ppt.com/hangye/
节日PPT模板 www.1ppt.com/jieri/
PPT素材下载 www.1ppt.com/sucai/
PPT背景图片 www.1ppt.com/beijing/
PPT图表下载 www.1ppt.com/tubiao/
优秀PPT下载 www.1ppt.com/xiazai/
PPT教程 www.1ppt.com/powerpoint/
Word教程 www.1ppt.com/word/
Excel教程 www.1ppt.com/excel/
资料下载 www.1ppt.com/ziliao/
PPT课件下载 www.1ppt.com/kejian/
范文下载 www.1ppt.com/fanwen/
试卷下载 www.1ppt.com/shiti/
教案下载 www.1ppt.com/jiaoan/
PPT论坛 www.1ppt.cn

7.

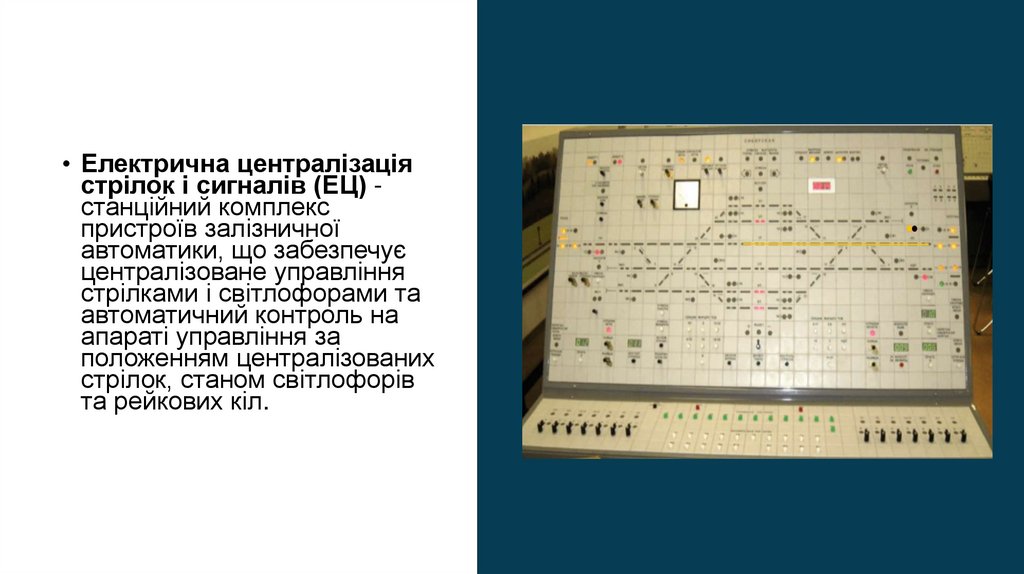

• Електрична централізація
стрілок і сигналів (ЕЦ) станційний комплекс
пристроїв залізничної
автоматики, що забезпечує
централізоване управління
стрілками і світлофорами та
автоматичний контроль на
апараті управління за
положенням централізованих
стрілок, станом світлофорів
та рейкових кіл.
PPT模板下载 www.1ppt.com/moban/
行业PPT模板 www.1ppt.com/hangye/
节日PPT模板 www.1ppt.com/jieri/
PPT素材下载 www.1ppt.com/sucai/
PPT背景图片 www.1ppt.com/beijing/
PPT图表下载 www.1ppt.com/tubiao/
优秀PPT下载 www.1ppt.com/xiazai/
PPT教程 www.1ppt.com/powerpoint/
Word教程 www.1ppt.com/word/
Excel教程 www.1ppt.com/excel/
资料下载 www.1ppt.com/ziliao/
PPT课件下载 www.1ppt.com/kejian/
范文下载 www.1ppt.com/fanwen/
试卷下载 www.1ppt.com/shiti/
教案下载 www.1ppt.com/jiaoan/
PPT论坛 www.1ppt.cn

8.

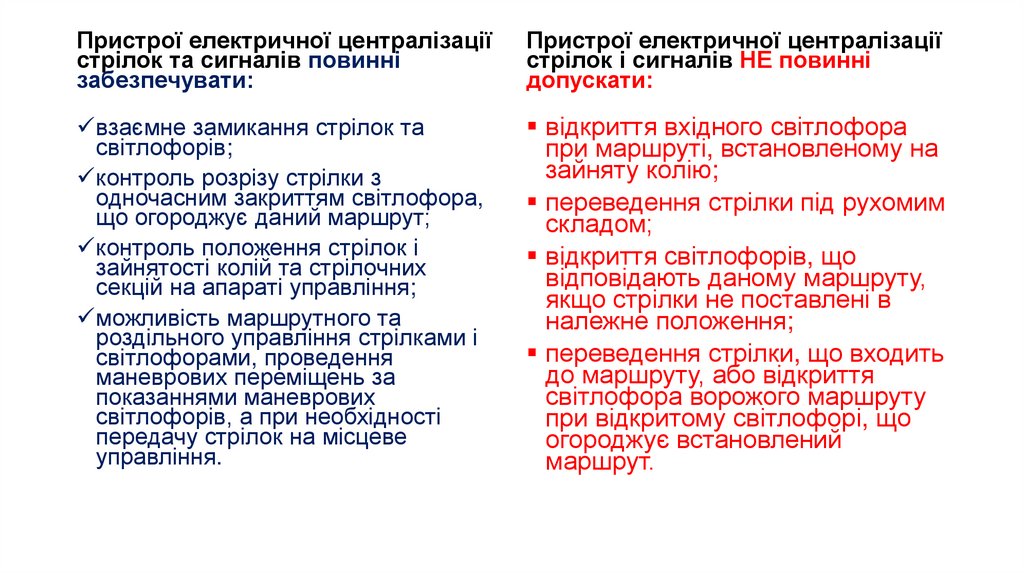

Пристрої електричної централізації
стрілок та сигналів повинні
забезпечувати:
Пристрої електричної централізації
стрілок і сигналів НЕ повинні
допускати:
взаємне замикання стрілок та
світлофорів;
контроль розрізу стрілки з
одночасним закриттям світлофора,
що огороджує даний маршрут;
контроль положення стрілок і
зайнятості колій та стрілочних
секцій на апараті управління;
можливість маршрутного та
роздільного управління стрілками і
світлофорами, проведення
маневрових переміщень за
показаннями маневрових
світлофорів, а при необхідності
передачу стрілок на місцеве
управління.
відкриття вхідного світлофора
при маршруті, встановленому на
зайняту колію;
переведення стрілки під рухомим
складом;
відкриття світлофорів, що
відповідають даному маршруту,
якщо стрілки не поставлені в
належне положення;
переведення стрілки, що входить
до маршруту, або відкриття
світлофора ворожого маршруту
при відкритому світлофорі, що
огороджує встановлений
маршрут.
PPT模板下载 www.1ppt.com/moban/
行业PPT模板 www.1ppt.com/hangye/
节日PPT模板 www.1ppt.com/jieri/
PPT素材下载 www.1ppt.com/sucai/
PPT背景图片 www.1ppt.com/beijing/
PPT图表下载 www.1ppt.com/tubiao/
优秀PPT下载 www.1ppt.com/xiazai/
PPT教程 www.1ppt.com/powerpoint/
Word教程 www.1ppt.com/word/
Excel教程 www.1ppt.com/excel/
资料下载 www.1ppt.com/ziliao/
PPT课件下载 www.1ppt.com/kejian/
范文下载 www.1ppt.com/fanwen/
试卷下载 www.1ppt.com/shiti/
教案下载 www.1ppt.com/jiaoan/
PPT论坛 www.1ppt.cn

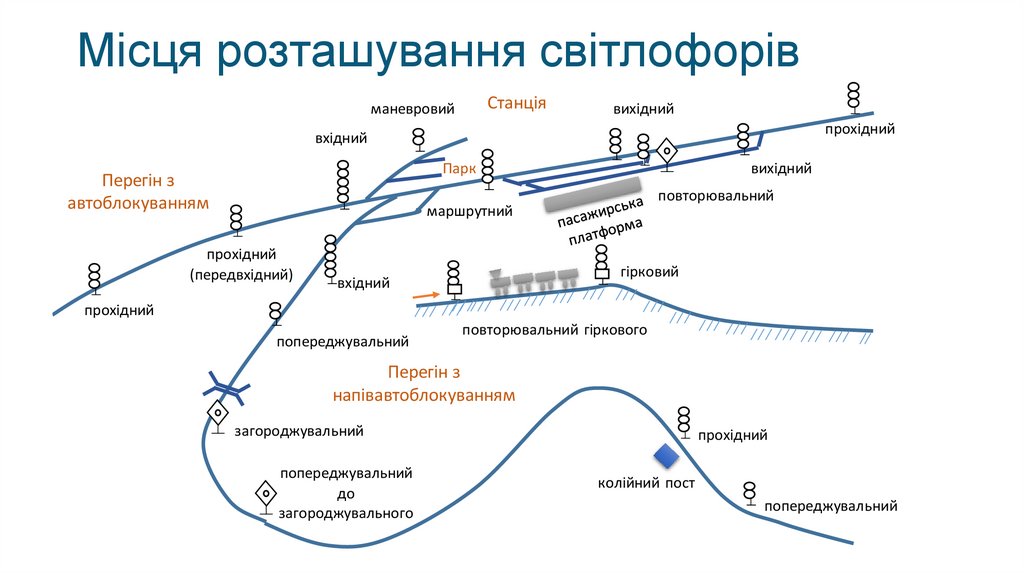

9. Місця розташування світлофорів

Станція
маневровий
вихідний
прохідний
вхідний
Парк
Перегін з
автоблокуванням
вихідний
повторювальний
маршрутний
прохідний
(передвхідний)
гірковий
вхідний
прохідний
попереджувальний
повторювальний гіркового
Перегін з
напівавтоблокуванням
загороджувальний
попереджувальний
до
загороджувального
PPT模板下载 www.1ppt.com/moban/
行业PPT模板 www.1ppt.com/hangye/
节日PPT模板 www.1ppt.com/jieri/
PPT素材下载 www.1ppt.com/sucai/
PPT背景图片 www.1ppt.com/beijing/
PPT图表下载 www.1ppt.com/tubiao/
优秀PPT下载 www.1ppt.com/xiazai/
PPT教程 www.1ppt.com/powerpoint/
Word教程 www.1ppt.com/word/
Excel教程 www.1ppt.com/excel/
资料下载 www.1ppt.com/ziliao/
PPT课件下载 www.1ppt.com/kejian/
范文下载 www.1ppt.com/fanwen/
试卷下载 www.1ppt.com/shiti/
教案下载 www.1ppt.com/jiaoan/
PPT论坛 www.1ppt.cn
прохідний
колійний пост
попереджувальний

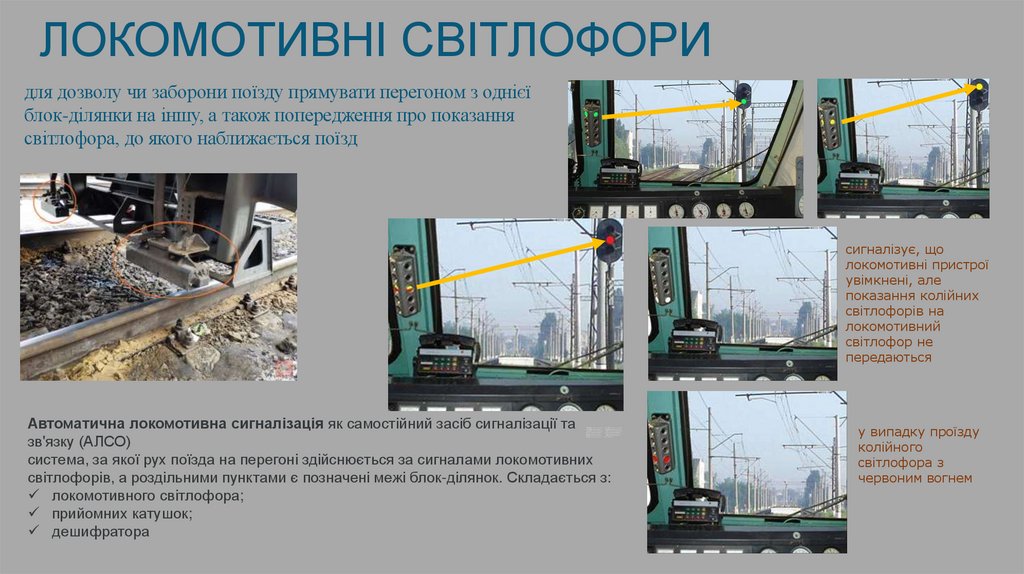

10. ЛОКОМОТИВНІ СВІТЛОФОРИ

для дозволу чи заборони поїзду прямувати перегоном з однієї
блок-ділянки на іншу, а також попередження про показання
світлофора, до якого наближається поїзд
сигналізує, що
локомотивні пристрої
увімкнені, але
показання колійних
світлофорів на
локомотивний
світлофор не
передаються
Автоматична локомотивна сигналізація як самостійний засіб сигналізації та
зв'язку (АЛСО)
система, за якої рух поїзда на перегоні здійснюється за сигналами локомотивних
світлофорів, а роздільними пунктами є позначені межі блок-ділянок. Складається з:
локомотивного світлофора;
прийомних катушок;
дешифратора
PPT模板下载 www.1ppt.com/moban/
行业PPT模板 www.1ppt.com/hangye/
节日PPT模板 www.1ppt.com/jieri/
PPT素材下载 www.1ppt.com/sucai/
PPT背景图片 www.1ppt.com/beijing/
PPT图表下载 www.1ppt.com/tubiao/
优秀PPT下载 www.1ppt.com/xiazai/
PPT教程 www.1ppt.com/powerpoint/
Word教程 www.1ppt.com/word/
Excel教程 www.1ppt.com/excel/
资料下载 www.1ppt.com/ziliao/
PPT课件下载 www.1ppt.com/kejian/
范文下载 www.1ppt.com/fanwen/
试卷下载 www.1ppt.com/shiti/
教案下载 www.1ppt.com/jiaoan/
PPT论坛 www.1ppt.cn
у випадку проїзду
колійного
світлофора з
червоним вогнем

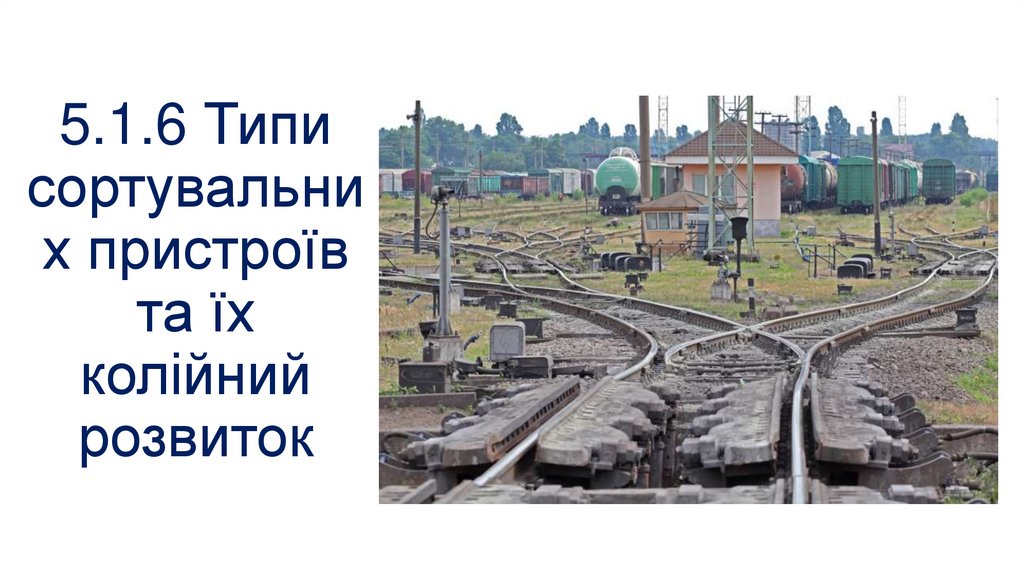

11. 5.1.6 Типи сортувальних пристроїв та їх колійний розвиток

5.1.6 Типи
сортувальни
х пристроїв
та їх
колійний
розвиток
PPT模板下载 www.1ppt.com/moban/
行业PPT模板 www.1ppt.com/hangye/
节日PPT模板 www.1ppt.com/jieri/
PPT素材下载 www.1ppt.com/sucai/
PPT背景图片 www.1ppt.com/beijing/
PPT图表下载 www.1ppt.com/tubiao/
优秀PPT下载 www.1ppt.com/xiazai/
PPT教程 www.1ppt.com/powerpoint/
Word教程 www.1ppt.com/word/
Excel教程 www.1ppt.com/excel/
资料下载 www.1ppt.com/ziliao/
PPT课件下载 www.1ppt.com/kejian/
范文下载 www.1ppt.com/fanwen/
试卷下载 www.1ppt.com/shiti/
教案下载 www.1ppt.com/jiaoan/
PPT论坛 www.1ppt.cn

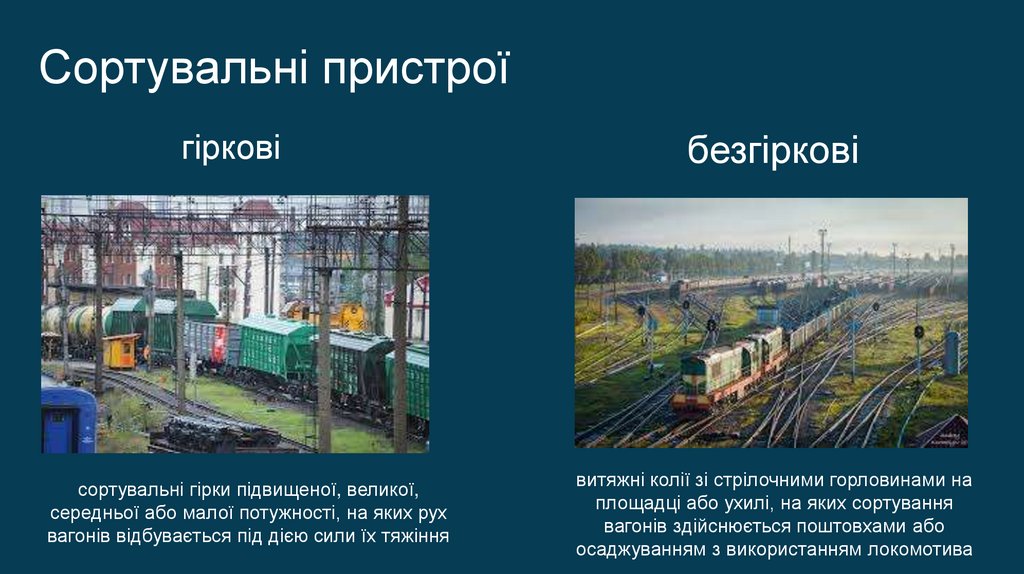

12. Сортувальні пристрої

гіркові
безгіркові
PPT模板下载 www.1ppt.com/moban/
行业PPT模板 www.1ppt.com/hangye/
节日PPT模板 www.1ppt.com/jieri/
PPT素材下载 www.1ppt.com/sucai/
PPT背景图片 www.1ppt.com/beijing/
PPT图表下载 www.1ppt.com/tubiao/
优秀PPT下载 www.1ppt.com/xiazai/
PPT教程 www.1ppt.com/powerpoint/
Word教程 www.1ppt.com/word/
Excel教程 www.1ppt.com/excel/
资料下载 www.1ppt.com/ziliao/
PPT课件下载 www.1ppt.com/kejian/
范文下载 www.1ppt.com/fanwen/
试卷下载 www.1ppt.com/shiti/
教案下载 www.1ppt.com/jiaoan/
PPT论坛 www.1ppt.cn
сортувальні гірки підвищеної, великої,
середньої або малої потужності, на яких рух
вагонів відбувається під дією сили їх тяжіння
витяжні колії зі стрілочними горловинами на
площадці або ухилі, на яких сортування
вагонів здійснюється поштовхами або
осаджуванням з використанням локомотива

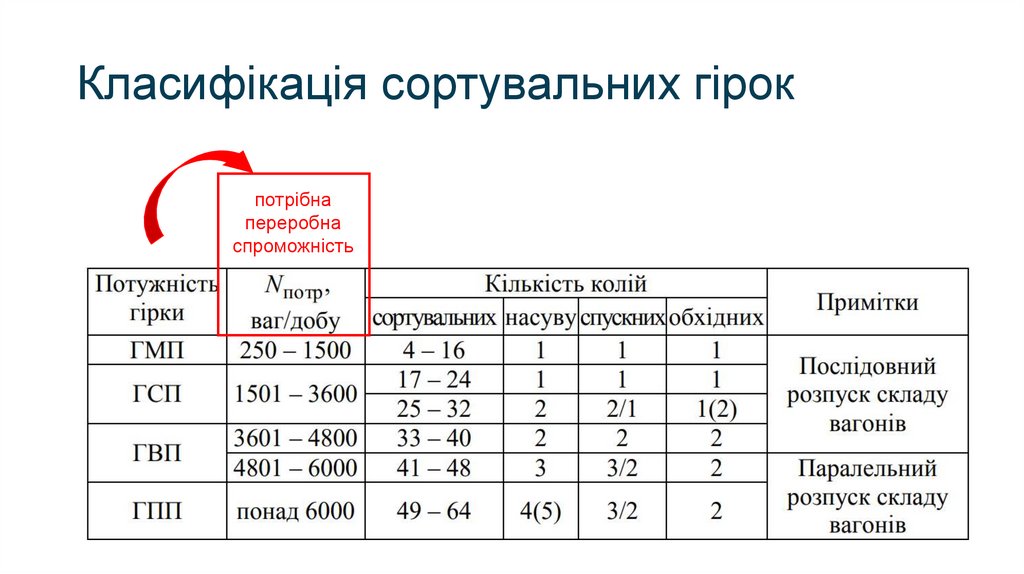

13. Класифікація сортувальних гірок

потрібна
переробна
спроможність
PPT模板下载 www.1ppt.com/moban/
行业PPT模板 www.1ppt.com/hangye/
节日PPT模板 www.1ppt.com/jieri/
PPT素材下载 www.1ppt.com/sucai/
PPT背景图片 www.1ppt.com/beijing/
PPT图表下载 www.1ppt.com/tubiao/
优秀PPT下载 www.1ppt.com/xiazai/
PPT教程 www.1ppt.com/powerpoint/
Word教程 www.1ppt.com/word/
Excel教程 www.1ppt.com/excel/
资料下载 www.1ppt.com/ziliao/
PPT课件下载 www.1ppt.com/kejian/
范文下载 www.1ppt.com/fanwen/
试卷下载 www.1ppt.com/shiti/
教案下载 www.1ppt.com/jiaoan/
PPT论坛 www.1ppt.cn

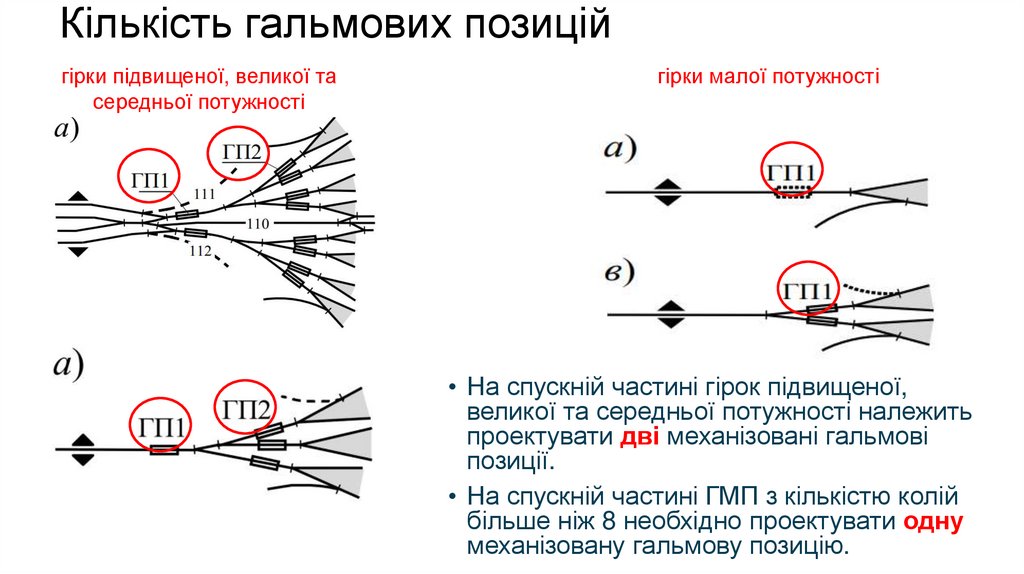

14. Кількість гальмових позицій

гірки підвищеної, великої та
середньої потужності
гірки малої потужності
• На спускній частині гірок підвищеної,
великої та середньої потужності належить
проектувати дві механізовані гальмові
позиції.
• На спускній частині ГМП з кількістю колій
більше ніж 8 необхідно проектувати одну
механізовану гальмову позицію.
PPT模板下载 www.1ppt.com/moban/
行业PPT模板 www.1ppt.com/hangye/
节日PPT模板 www.1ppt.com/jieri/
PPT素材下载 www.1ppt.com/sucai/
PPT背景图片 www.1ppt.com/beijing/
PPT图表下载 www.1ppt.com/tubiao/
优秀PPT下载 www.1ppt.com/xiazai/
PPT教程 www.1ppt.com/powerpoint/
Word教程 www.1ppt.com/word/
Excel教程 www.1ppt.com/excel/
资料下载 www.1ppt.com/ziliao/
PPT课件下载 www.1ppt.com/kejian/
范文下载 www.1ppt.com/fanwen/
试卷下载 www.1ppt.com/shiti/
教案下载 www.1ppt.com/jiaoan/
PPT论坛 www.1ppt.cn

15.

2023
Дякую за увагу
PPT模板下载 www.1ppt.com/moban/
行业PPT模板 www.1ppt.com/hangye/
节日PPT模板 www.1ppt.com/jieri/
PPT素材下载 www.1ppt.com/sucai/
PPT背景图片 www.1ppt.com/beijing/
PPT图表下载 www.1ppt.com/tubiao/
优秀PPT下载 www.1ppt.com/xiazai/
PPT教程 www.1ppt.com/powerpoint/
Word教程 www.1ppt.com/word/
Excel教程 www.1ppt.com/excel/
资料下载 www.1ppt.com/ziliao/
PPT课件下载 www.1ppt.com/kejian/
范文下载 www.1ppt.com/fanwen/
试卷下载 www.1ppt.com/shiti/
教案下载 www.1ppt.com/jiaoan/
PPT论坛 www.1ppt.cn
