Типичные проблемы при
настройке STP и их решение
Протоколы семейства Spanning Tree являются фундаментальным механизмом
обеспечения отказоустойчивости в современных Ethernet-сетях. Правильная
настройка STP требует глубокого понимания принципов работы протокола и
типичных проблем, с которыми сталкиваются администраторы.

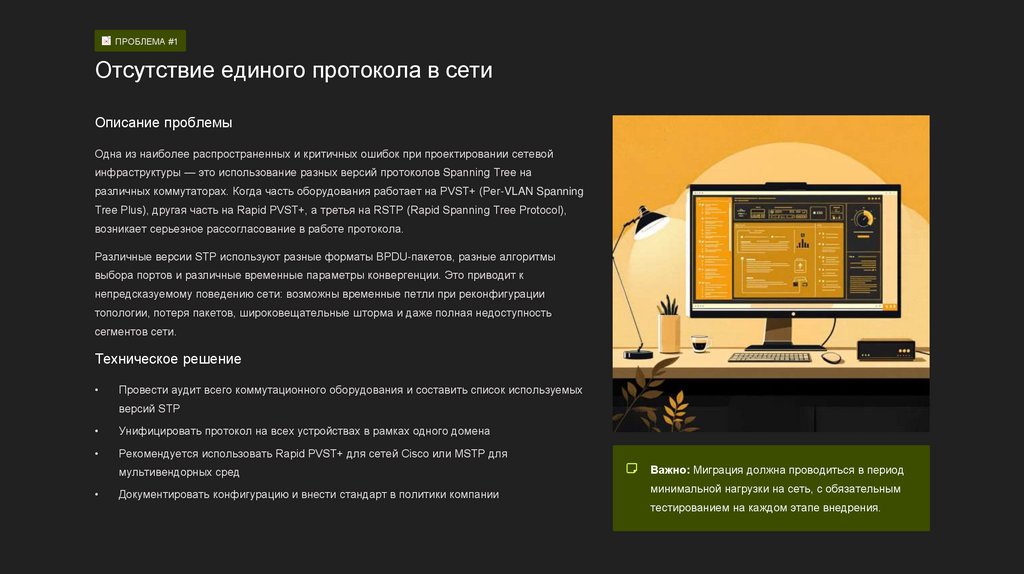

2.

ПРОБЛЕМА #1
Отсутствие единого протокола в сети
Описание проблемы
Одна из наиболее распространенных и критичных ошибок при проектировании сетевой
инфраструктуры — это использование разных версий протоколов Spanning Tree на
различных коммутаторах. Когда часть оборудования работает на PVST+ (Per-VLAN Spanning
Tree Plus), другая часть на Rapid PVST+, а третья на RSTP (Rapid Spanning Tree Protocol),
возникает серьезное рассогласование в работе протокола.
Различные версии STP используют разные форматы BPDU-пакетов, разные алгоритмы
выбора портов и различные временные параметры конвергенции. Это приводит к
непредсказуемому поведению сети: возможны временные петли при реконфигурации
топологии, потеря пакетов, широковещательные шторма и даже полная недоступность
сегментов сети.
Техническое решение
Провести аудит всего коммутационного оборудования и составить список используемых
версий STP
Унифицировать протокол на всех устройствах в рамках одного домена
Рекомендуется использовать Rapid PVST+ для сетей Cisco или MSTP для
мультивендорных сред
Документировать конфигурацию и внести стандарт в политики компании
Важно: Миграция должна проводиться в период
минимальной нагрузки на сеть, с обязательным
тестированием на каждом этапе внедрения.

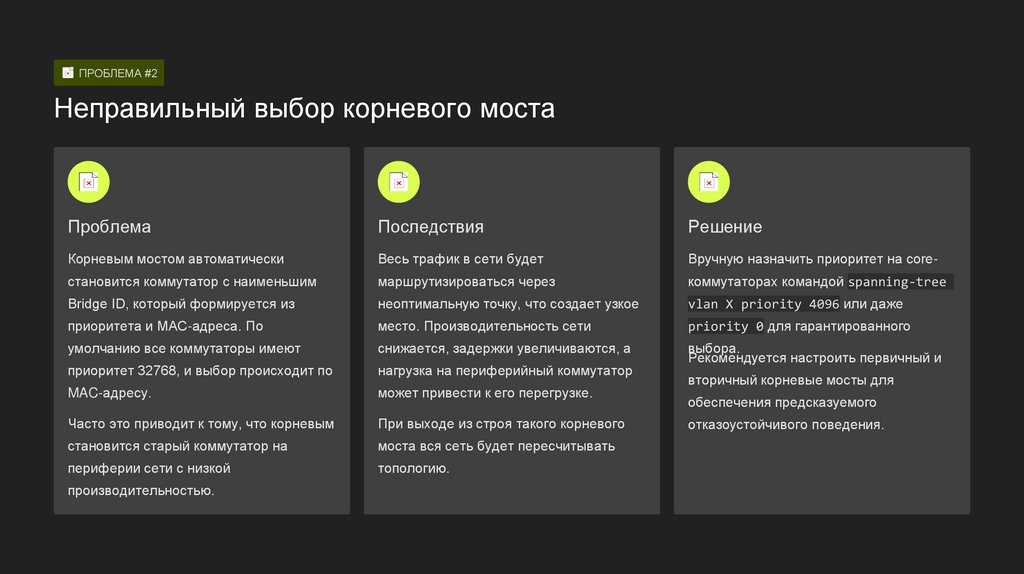

3.

ПРОБЛЕМА #2
Неправильный выбор корневого моста
Проблема
Последствия
Решение
Корневым мостом автоматически
Весь трафик в сети будет
Вручную назначить приоритет на core-
становится коммутатор с наименьшим
маршрутизироваться через
коммутаторах командой spanning-tree
Bridge ID, который формируется из
неоптимальную точку, что создает узкое
vlan X priority 4096 или даже
приоритета и MAC-адреса. По
место. Производительность сети
priority 0 для гарантированного
умолчанию все коммутаторы имеют
снижается, задержки увеличиваются, а
приоритет 32768, и выбор происходит по
нагрузка на периферийный коммутатор
выбора.
Рекомендуется настроить первичный и
MAC-адресу.
может привести к его перегрузке.
Часто это приводит к тому, что корневым
При выходе из строя такого корневого
становится старый коммутатор на
моста вся сеть будет пересчитывать
периферии сети с низкой
топологию.
производительностью.
вторичный корневые мосты для
обеспечения предсказуемого
отказоустойчивого поведения.

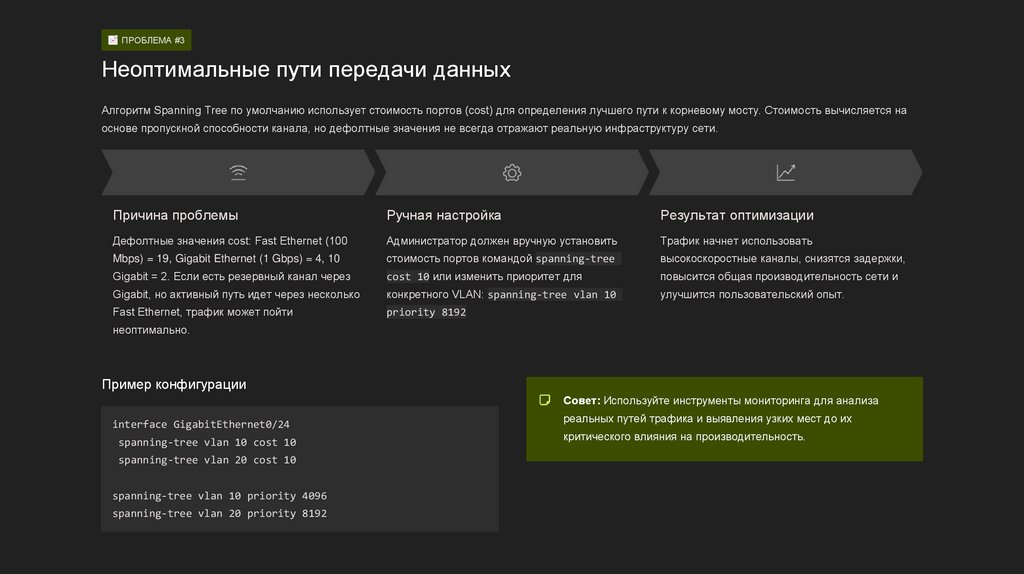

4.

ПРОБЛЕМА #3
Неоптимальные пути передачи данных
Алгоритм Spanning Tree по умолчанию использует стоимость портов (cost) для определения лучшего пути к корневому мосту. Стоимость вычисляется на
основе пропускной способности канала, но дефолтные значения не всегда отражают реальную инфраструктуру сети.
Причина проблемы
Ручная настройка
Результат оптимизации
Дефолтные значения cost: Fast Ethernet (100
Администратор должен вручную установить
Трафик начнет использовать
Mbps) = 19, Gigabit Ethernet (1 Gbps) = 4, 10
стоимость портов командой spanning-tree
высокоскоростные каналы, снизятся задержки,
Gigabit = 2. Если есть резервный канал через
cost 10 или изменить приоритет для
повысится общая производительность сети и
Gigabit, но активный путь идет через несколько
конкретного VLAN: spanning-tree vlan 10
улучшится пользовательский опыт.
Fast Ethernet, трафик может пойти
priority 8192
неоптимально.
Пример конфигурации
Совет: Используйте инструменты мониторинга для анализа
interface GigabitEthernet0/24
spanning-tree vlan 10 cost 10
spanning-tree vlan 20 cost 10
spanning-tree vlan 10 priority 4096
spanning-tree vlan 20 priority 8192
реальных путей трафика и выявления узких мест до их
критического влияния на производительность.

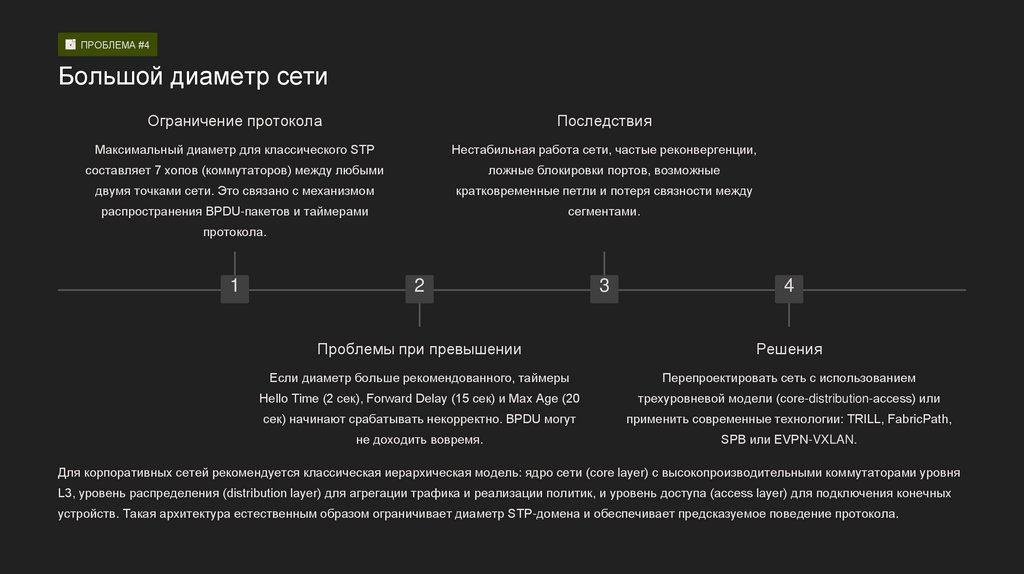

5.

ПРОБЛЕМА #4
Большой диаметр сети
Ограничение протокола
Последствия
Максимальный диаметр для классического STP
Нестабильная работа сети, частые реконвергенции,
составляет 7 хопов (коммутаторов) между любыми
ложные блокировки портов, возможные
двумя точками сети. Это связано с механизмом
кратковременные петли и потеря связности между
распространения BPDU-пакетов и таймерами
сегментами.
протокола.
1
2
3
4
Проблемы при превышении
Решения
Если диаметр больше рекомендованного, таймеры
Перепроектировать сеть с использованием
Hello Time (2 сек), Forward Delay (15 сек) и Max Age (20
трехуровневой модели (core-distribution-access) или
сек) начинают срабатывать некорректно. BPDU могут
применить современные технологии: TRILL, FabricPath,
не доходить вовремя.
SPB или EVPN-VXLAN.
Для корпоративных сетей рекомендуется классическая иерархическая модель: ядро сети (core layer) с высокопроизводительными коммутаторами уровня
L3, уровень распределения (distribution layer) для агрегации трафика и реализации политик, и уровень доступа (access layer) для подключения конечных
устройств. Такая архитектура естественным образом ограничивает диаметр STP-домена и обеспечивает предсказуемое поведение протокола.

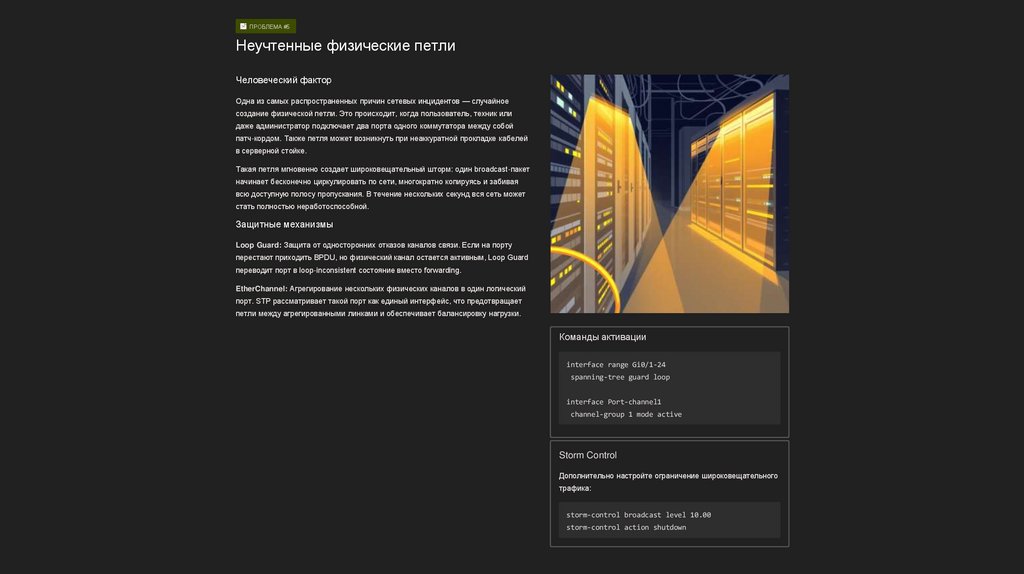

6.

ПРОБЛЕМА #5
Неучтенные физические петли
Человеческий фактор
Одна из самых распространенных причин сетевых инцидентов — случайное
создание физической петли. Это происходит, когда пользователь, техник или
даже администратор подключает два порта одного коммутатора между собой
патч-кордом. Также петля может возникнуть при неаккуратной прокладке кабелей
в серверной стойке.
Такая петля мгновенно создает широковещательный шторм: один broadcast-пакет
начинает бесконечно циркулировать по сети, многократно копируясь и забивая
всю доступную полосу пропускания. В течение нескольких секунд вся сеть может
стать полностью неработоспособной.
Защитные механизмы
Loop Guard: Защита от односторонних отказов каналов связи. Если на порту
перестают приходить BPDU, но физический канал остается активным, Loop Guard
переводит порт в loop-inconsistent состояние вместо forwarding.
EtherChannel: Агрегирование нескольких физических каналов в один логический
порт. STP рассматривает такой порт как единый интерфейс, что предотвращает
петли между агрегированными линками и обеспечивает балансировку нагрузки.
Команды активации
interface range Gi0/1-24
spanning-tree guard loop
interface Port-channel1
channel-group 1 mode active
Storm Control
Дополнительно настройте ограничение широковещательного
трафика:
storm-control broadcast level 10.00
storm-control action shutdown

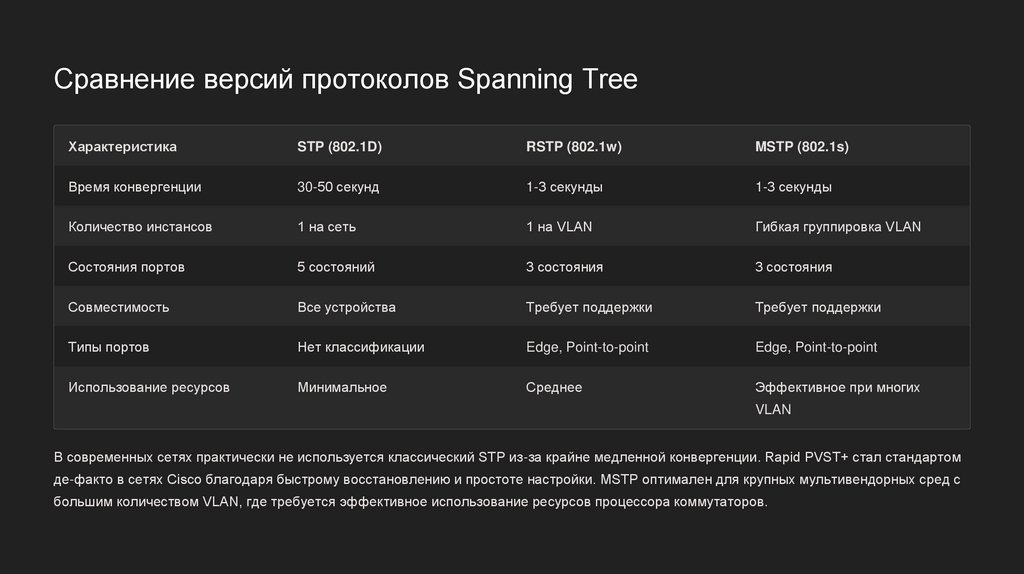

7.

Сравнение версий протоколов Spanning Tree
Характеристика
STP (802.1D)
RSTP (802.1w)
MSTP (802.1s)
Время конвергенции
30-50 секунд
1-3 секунды
1-3 секунды
Количество инстансов
1 на сеть
1 на VLAN
Гибкая группировка VLAN
Состояния портов
5 состояний
3 состояния
3 состояния
Совместимость
Все устройства
Требует поддержки
Требует поддержки
Типы портов
Нет классификации
Edge, Point-to-point
Edge, Point-to-point
Использование ресурсов
Минимальное
Среднее
Эффективное при многих
VLAN
В современных сетях практически не используется классический STP из-за крайне медленной конвергенции. Rapid PVST+ стал стандартом
де-факто в сетях Cisco благодаря быстрому восстановлению и простоте настройки. MSTP оптимален для крупных мультивендорных сред с
большим количеством VLAN, где требуется эффективное использование ресурсов процессора коммутаторов.

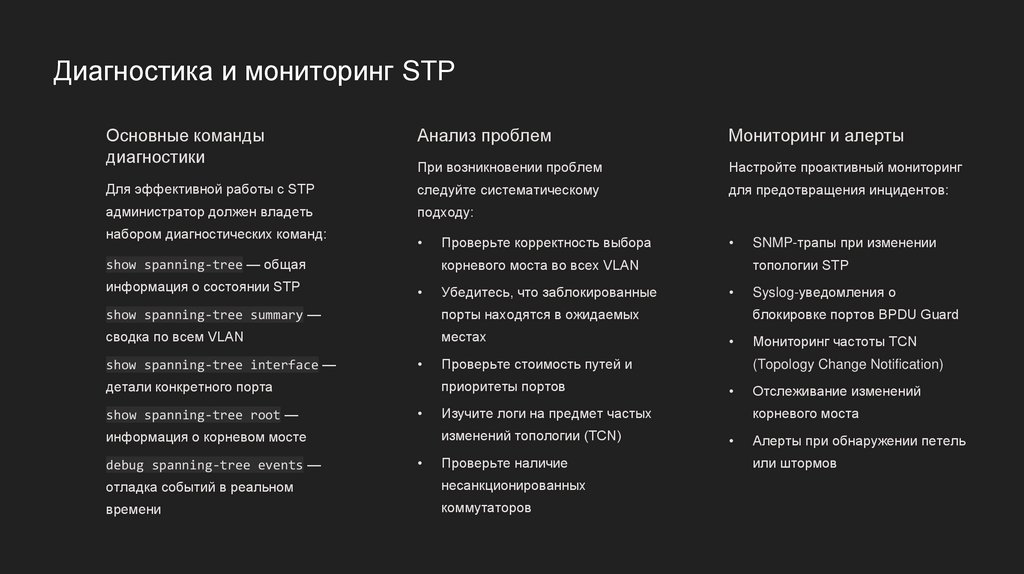

8.

Диагностика и мониторинг STP
Основные команды
диагностики
Анализ проблем
Мониторинг и алерты
При возникновении проблем
Настройте проактивный мониторинг
Для эффективной работы с STP
следуйте систематическому
для предотвращения инцидентов:
администратор должен владеть
подходу:
набором диагностических команд:
show spanning-tree — общая
информация о состоянии STP
Проверьте корректность выбора
корневого моста во всех VLAN
Убедитесь, что заблокированные
show spanning-tree summary —
порты находятся в ожидаемых
сводка по всем VLAN
местах
show spanning-tree interface —
debug spanning-tree events —
Проверьте наличие
отладка событий в реальном
несанкционированных
времени
коммутаторов
Syslog-уведомления о
блокировке портов BPDU Guard
Мониторинг частоты TCN
(Topology Change Notification)
Изучите логи на предмет частых
изменений топологии (TCN)
информация о корневом мосте
SNMP-трапы при изменении
топологии STP
Проверьте стоимость путей и
приоритеты портов
детали конкретного порта
show spanning-tree root —
Отслеживание изменений
корневого моста
Алерты при обнаружении петель
или штормов

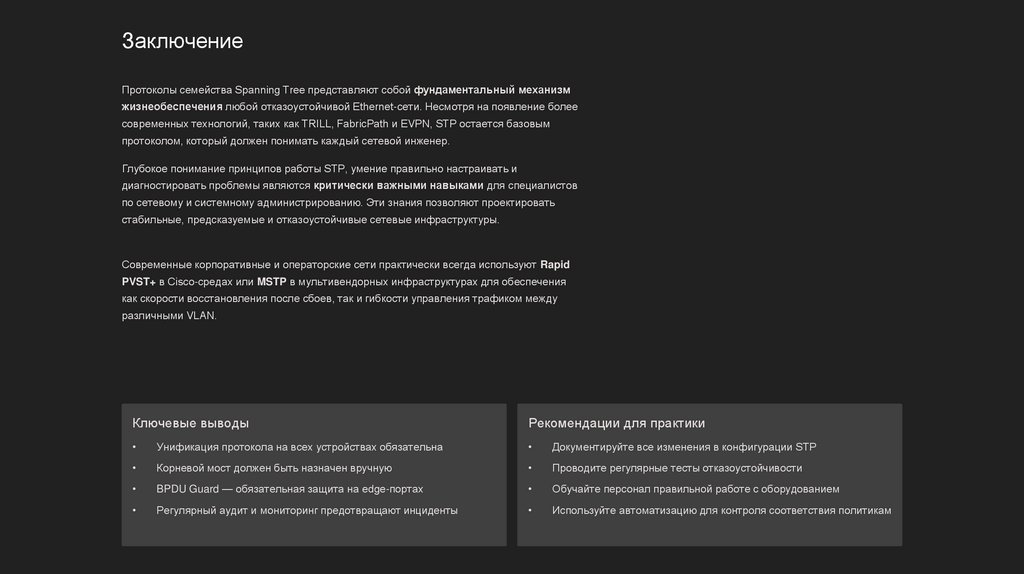

9.

Заключение
Протоколы семейства Spanning Tree представляют собой фундаментальный механизм
жизнеобеспечения любой отказоустойчивой Ethernet-сети. Несмотря на появление более
современных технологий, таких как TRILL, FabricPath и EVPN, STP остается базовым
протоколом, который должен понимать каждый сетевой инженер.
Глубокое понимание принципов работы STP, умение правильно настраивать и
диагностировать проблемы являются критически важными навыками для специалистов
по сетевому и системному администрированию. Эти знания позволяют проектировать
стабильные, предсказуемые и отказоустойчивые сетевые инфраструктуры.
Современные корпоративные и операторские сети практически всегда используют Rapid
PVST+ в Cisco-средах или MSTP в мультивендорных инфраструктурах для обеспечения
как скорости восстановления после сбоев, так и гибкости управления трафиком между
различными VLAN.
Ключевые выводы
Рекомендации для практики
Унификация протокола на всех устройствах обязательна
Документируйте все изменения в конфигурации STP
Корневой мост должен быть назначен вручную
Проводите регулярные тесты отказоустойчивости
BPDU Guard — обязательная защита на edge-портах
Обучайте персонал правильной работе с оборудованием
Регулярный аудит и мониторинг предотвращают инциденты
Используйте автоматизацию для контроля соответствия политикам
