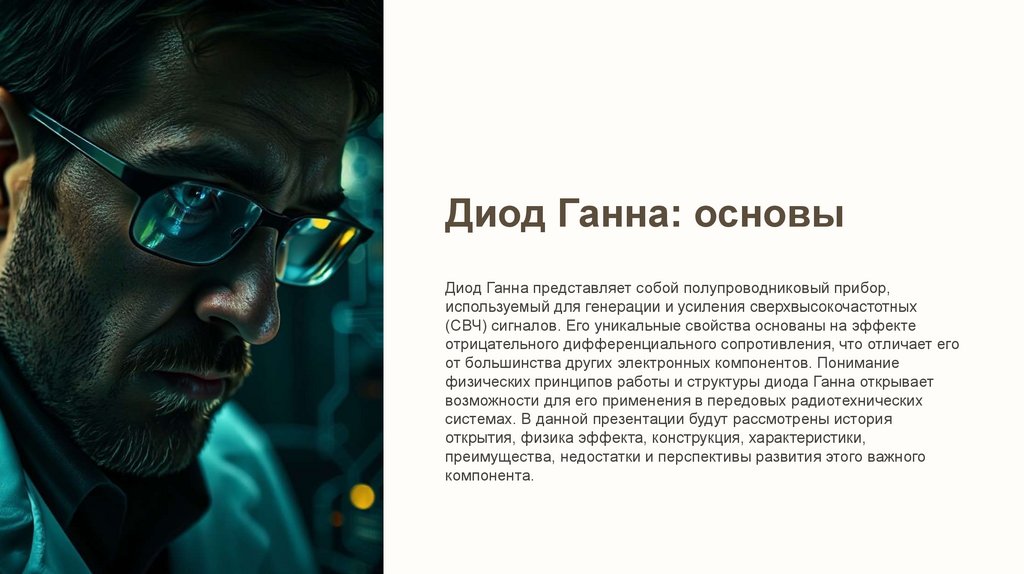

Диод Ганна: основы
Диод Ганна представляет собой полупроводниковый прибор,
используемый для генерации и усиления сверхвысокочастотных
(СВЧ) сигналов. Его уникальные свойства основаны на эффекте
отрицательного дифференциального сопротивления, что отличает его
от большинства других электронных компонентов. Понимание
физических принципов работы и структуры диода Ганна открывает
возможности для его применения в передовых радиотехнических
системах. В данной презентации будут рассмотрены история
открытия, физика эффекта, конструкция, характеристики,
преимущества, недостатки и перспективы развития этого важного
компонента.

2.

История открытия
Обнаружение эффекта
Ключевое наблюдение
Первооткрыватель
Открытие эффекта
принадлежит американскому
физику Бертрану Ганну в 1965
году. Он проводил
исследования полупроводников
при высоких электрических
полях.
В ходе экспериментов им было
зафиксировано явление
отрицательного
дифференциального
сопротивления. Это стало
основой для создания нового
типа генераторов.
Бертран Ганн исследовал
вольт-амперные
характеристики материалов.
Его работа заложила
фундамент для развития СВЧэлектроники.

3.

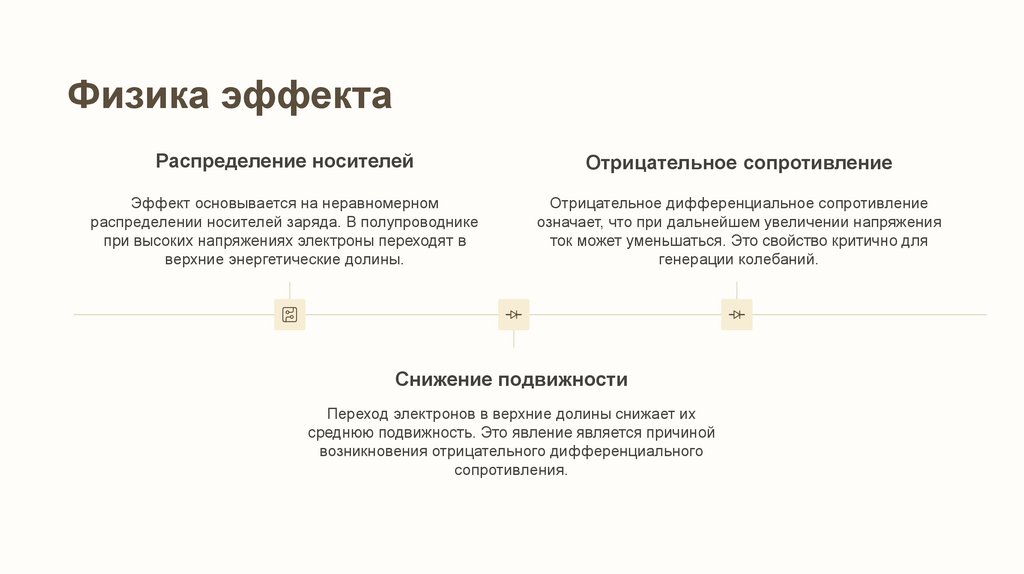

Физика эффекта
Распределение носителей
Отрицательное сопротивление
Эффект основывается на неравномерном
распределении носителей заряда. В полупроводнике
при высоких напряжениях электроны переходят в
верхние энергетические долины.
Отрицательное дифференциальное сопротивление
означает, что при дальнейшем увеличении напряжения
ток может уменьшаться. Это свойство критично для
генерации колебаний.
Снижение подвижности
Переход электронов в верхние долины снижает их
среднюю подвижность. Это явление является причиной
возникновения отрицательного дифференциального
сопротивления.

4.

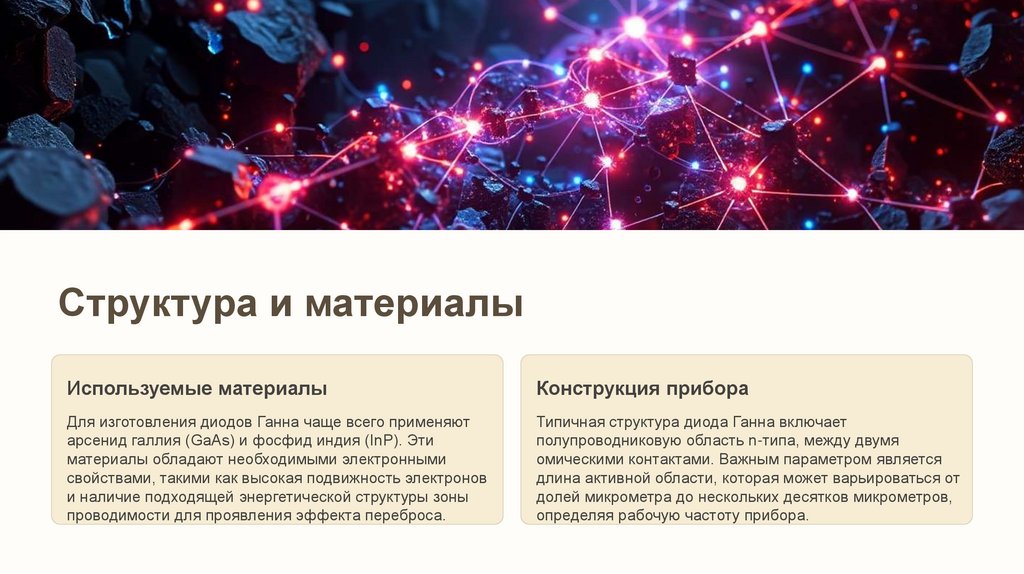

Структура и материалы
Используемые материалы
Конструкция прибора
Для изготовления диодов Ганна чаще всего применяют
арсенид галлия (GaAs) и фосфид индия (InP). Эти
материалы обладают необходимыми электронными
свойствами, такими как высокая подвижность электронов
и наличие подходящей энергетической структуры зоны
проводимости для проявления эффекта переброса.
Типичная структура диода Ганна включает
полупроводниковую область n-типа, между двумя
омическими контактами. Важным параметром является
длина активной области, которая может варьироваться от
долей микрометра до нескольких десятков микрометров,
определяя рабочую частоту прибора.

5.

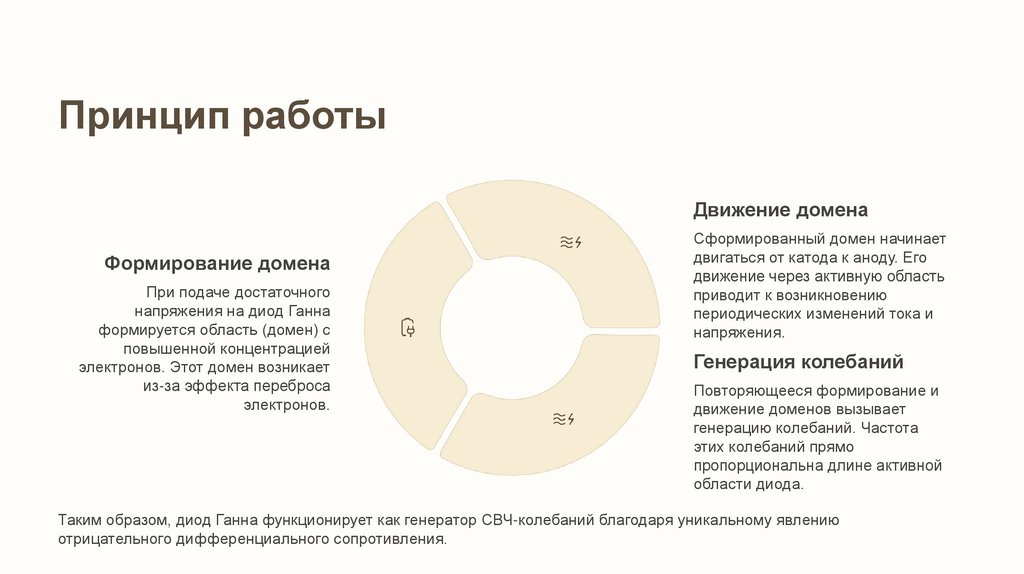

Принцип работы
Движение домена
Формирование домена
При подаче достаточного
напряжения на диод Ганна
формируется область (домен) с
повышенной концентрацией
электронов. Этот домен возникает
из-за эффекта переброса
электронов.
Сформированный домен начинает
двигаться от катода к аноду. Его
движение через активную область
приводит к возникновению
периодических изменений тока и
напряжения.
Генерация колебаний
Повторяющееся формирование и
движение доменов вызывает
генерацию колебаний. Частота
этих колебаний прямо
пропорциональна длине активной
области диода.
Таким образом, диод Ганна функционирует как генератор СВЧ-колебаний благодаря уникальному явлению
отрицательного дифференциального сопротивления.

6.

Основные характеристики
1
2
3
Рабочая частота
Диоды Ганна способны работать в широком диапазоне частот, начиная от нескольких гигагерц и достигая сотен
гигагерц. Это делает их идеальными для СВЧ-приложений.
Выходная мощность
Выходная мощность таких диодов варьируется от милливатт до нескольких ватт. Для более мощных применений
используются специальные конструкции и материалы.
Коэффициент полезного действия
Коэффициент полезного действия (КПД) диодов Ганна может достигать значительных величин, порядка 20-30

7.

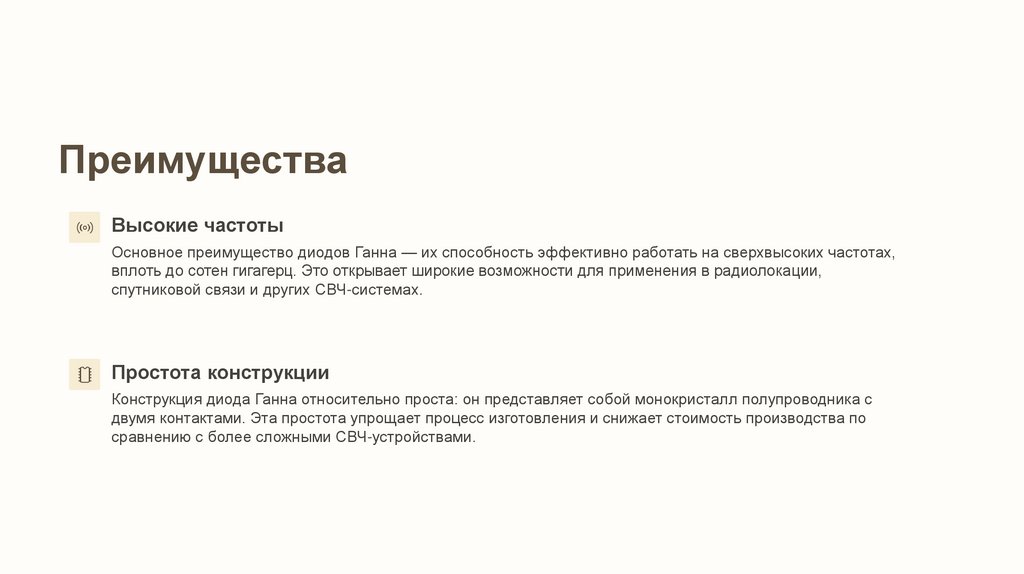

Преимущества
Высокие частоты
Основное преимущество диодов Ганна — их способность эффективно работать на сверхвысоких частотах,
вплоть до сотен гигагерц. Это открывает широкие возможности для применения в радиолокации,
спутниковой связи и других СВЧ-системах.
Простота конструкции
Конструкция диода Ганна относительно проста: он представляет собой монокристалл полупроводника с
двумя контактами. Эта простота упрощает процесс изготовления и снижает стоимость производства по
сравнению с более сложными СВЧ-устройствами.

8.

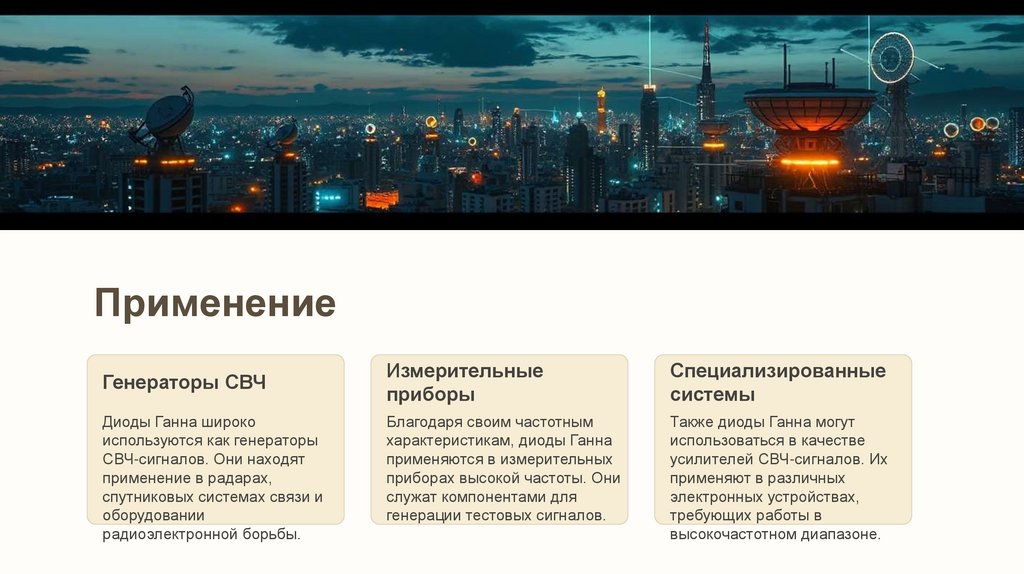

Применение
Генераторы СВЧ
Диоды Ганна широко
используются как генераторы
СВЧ-сигналов. Они находят
применение в радарах,
спутниковых системах связи и
оборудовании
радиоэлектронной борьбы.
Измерительные
приборы
Специализированные
системы
Благодаря своим частотным
характеристикам, диоды Ганна
применяются в измерительных
приборах высокой частоты. Они
служат компонентами для
генерации тестовых сигналов.
Также диоды Ганна могут
использоваться в качестве
усилителей СВЧ-сигналов. Их
применяют в различных
электронных устройствах,
требующих работы в
высокочастотном диапазоне.

9.

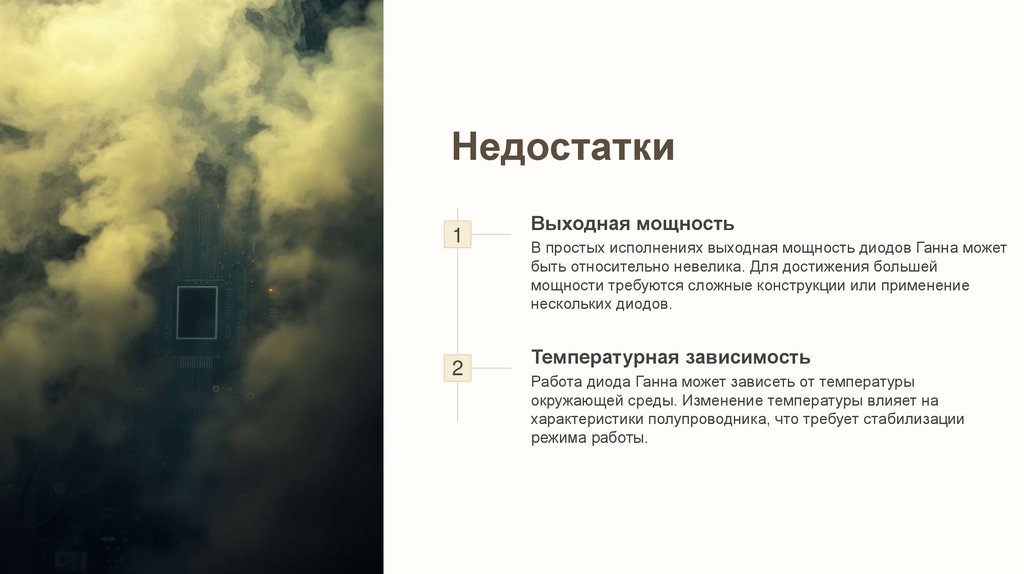

Недостатки
1
2
Выходная мощность
В простых исполнениях выходная мощность диодов Ганна может
быть относительно невелика. Для достижения большей
мощности требуются сложные конструкции или применение
нескольких диодов.
Температурная зависимость
Работа диода Ганна может зависеть от температуры
окружающей среды. Изменение температуры влияет на
характеристики полупроводника, что требует стабилизации
режима работы.

10.

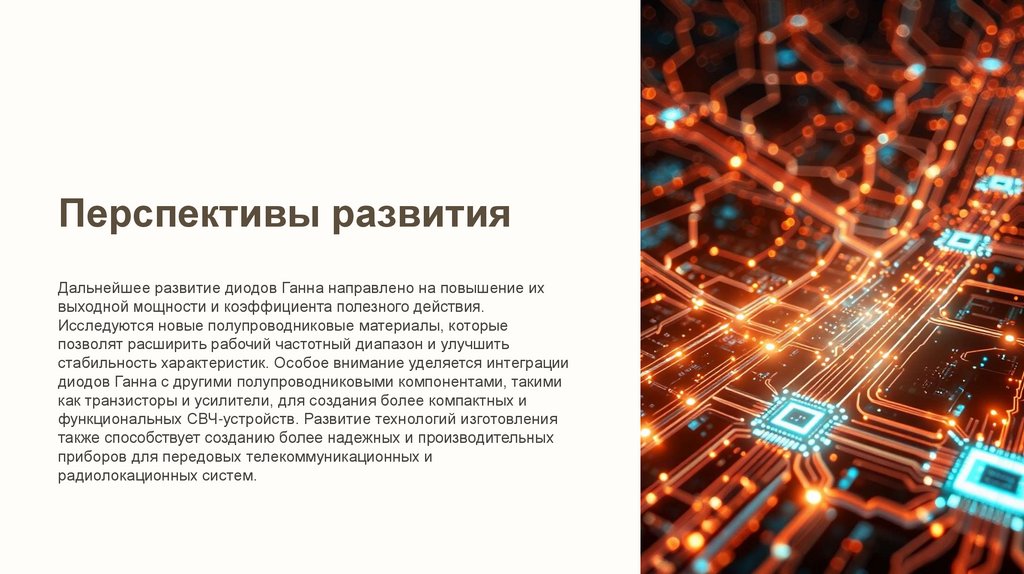

Перспективы развития
Дальнейшее развитие диодов Ганна направлено на повышение их
выходной мощности и коэффициента полезного действия.
Исследуются новые полупроводниковые материалы, которые
позволят расширить рабочий частотный диапазон и улучшить
стабильность характеристик. Особое внимание уделяется интеграции
диодов Ганна с другими полупроводниковыми компонентами, такими
как транзисторы и усилители, для создания более компактных и
функциональных СВЧ-устройств. Развитие технологий изготовления
также способствует созданию более надежных и производительных
приборов для передовых телекоммуникационных и
радиолокационных систем.
