1. Колесные пары вагонов

Образец заголовка
Русакова Ирина Петровна
ПреподавательЕкатеринбург- Пассажирского подразделения
Свердловского учебного центра профессиональных квалификаций
1 | Тема презентации | XX/ХХ/ХХ
2022

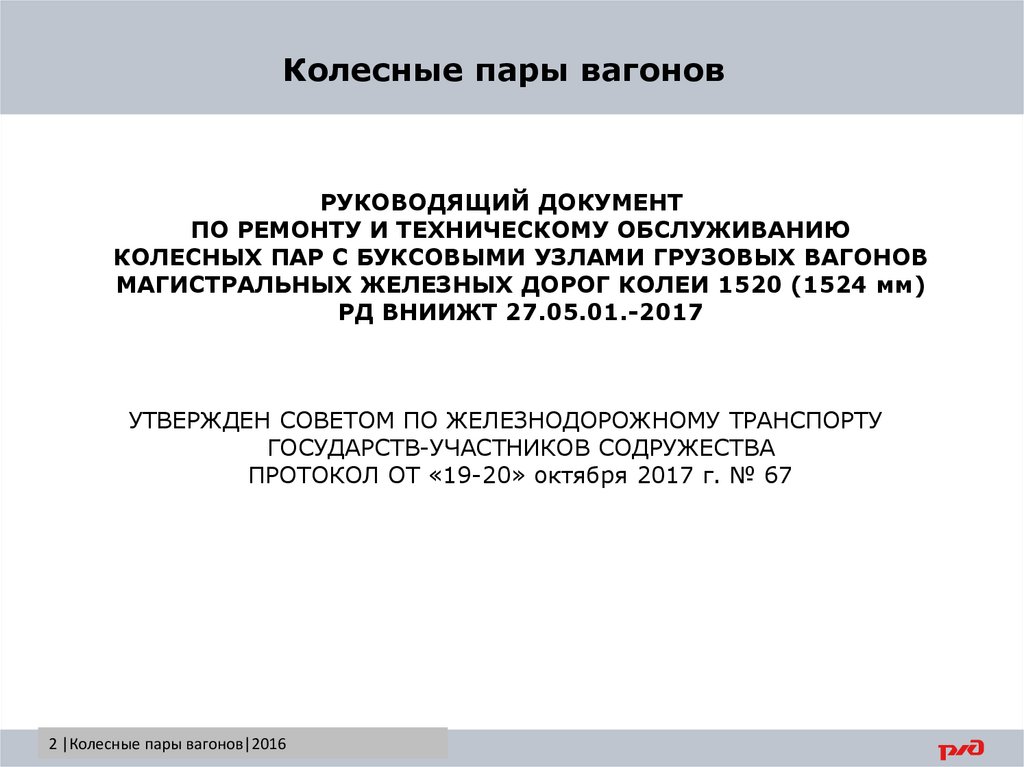

2. Колесные пары вагонов

РУКОВОДЯЩИЙ ДОКУМЕНТ
ПО РЕМОНТУ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
КОЛЕСНЫХ ПАР С БУКСОВЫМИ УЗЛАМИ ГРУЗОВЫХ ВАГОНОВ
МАГИСТРАЛЬНЫХ ЖЕЛЕЗНЫХ ДОРОГ КОЛЕИ 1520 (1524 мм)
РД ВНИИЖТ 27.05.01.-2017
УТВЕРЖДЕН СОВЕТОМ ПО ЖЕЛЕЗНОДОРОЖНОМУ ТРАНСПОРТУ
ГОСУДАРСТВ-УЧАСТНИКОВ СОДРУЖЕСТВА
ПРОТОКОЛ ОТ «19-20» октября 2017 г. № 67
пары вагонов|2016
Тема презентации
| XX/ХХ/ХХ
2 2| |Колесные

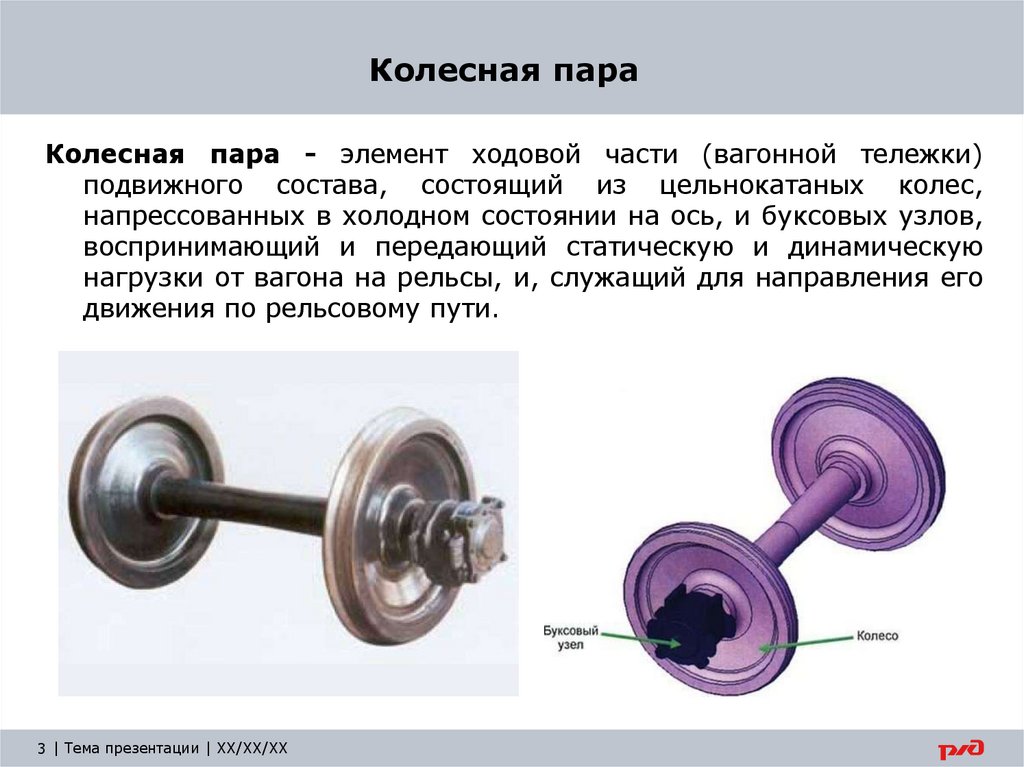

3. Колесная пара

Колесная пара - элемент ходовой части (вагонной тележки)
подвижного состава, состоящий из цельнокатаных колес,
напрессованных в холодном состоянии на ось, и буксовых узлов,
воспринимающий и передающий статическую и динамическую
нагрузки от вагона на рельсы, и, служащий для направления его
движения по рельсовому пути.
3 | Тема презентации | XX/ХХ/ХХ

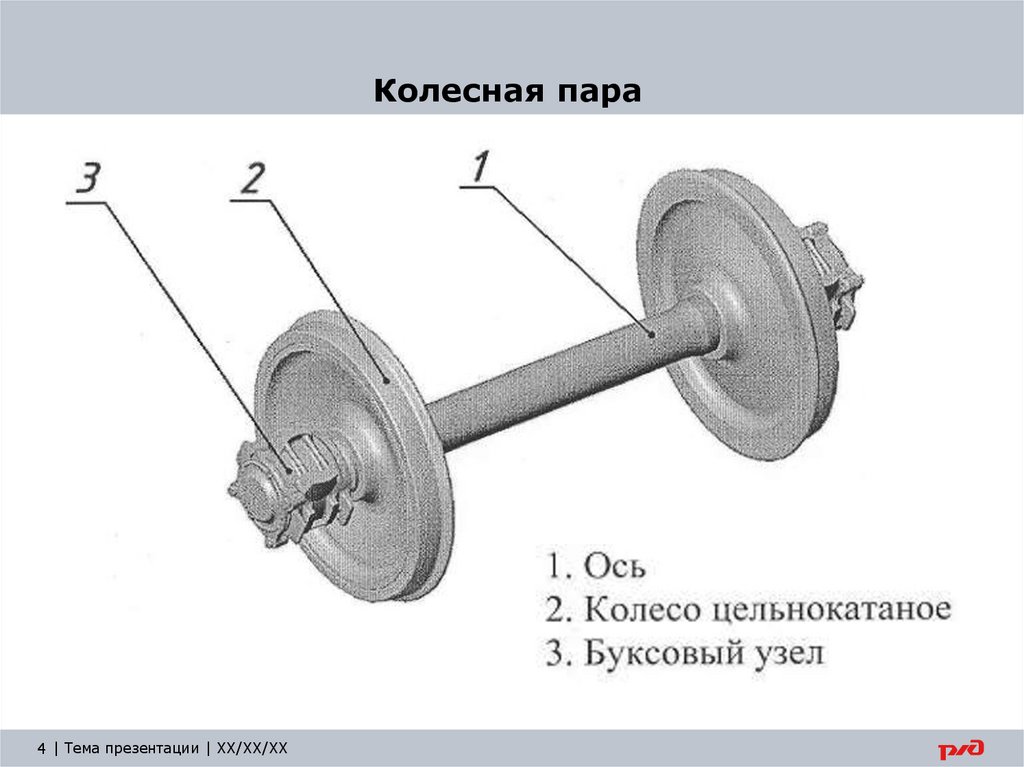

4. Колесная пара

4 | Тема презентации | XX/ХХ/ХХ

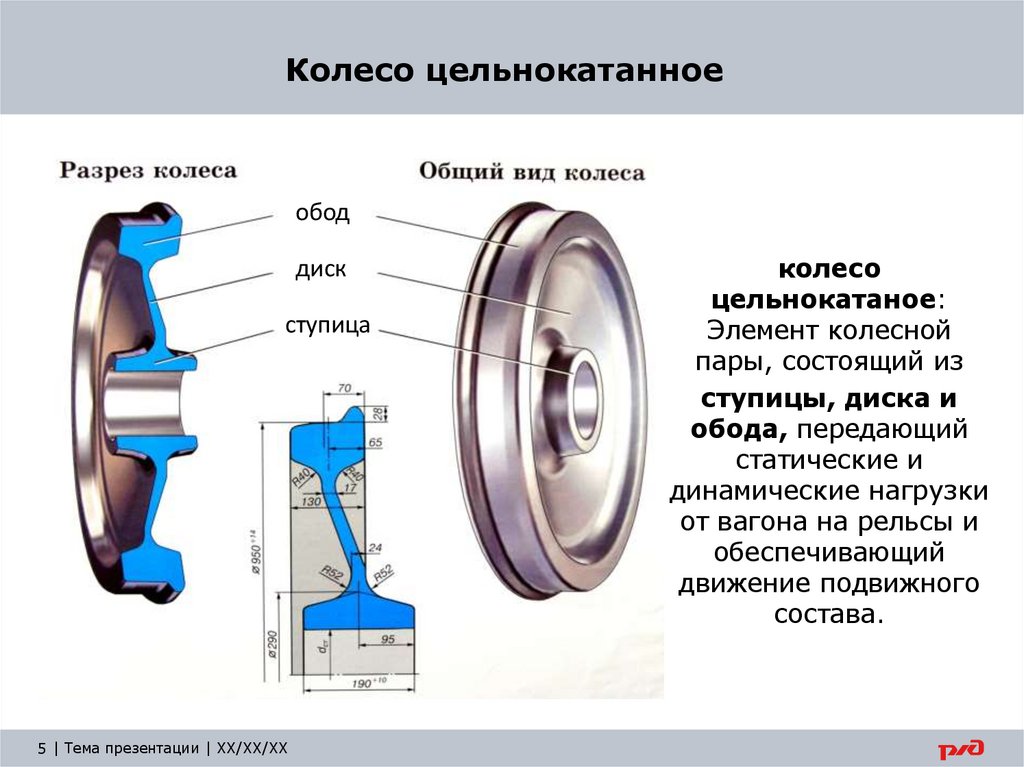

5. Колесо цельнокатанное

обод
диск
ступица
5 | Тема презентации | XX/ХХ/ХХ
колесо
цельнокатаное:
Элемент колесной
пары, состоящий из
ступицы, диска и
обода, передающий
статические и
динамические нагрузки
от вагона на рельсы и
обеспечивающий
движение подвижного
состава.

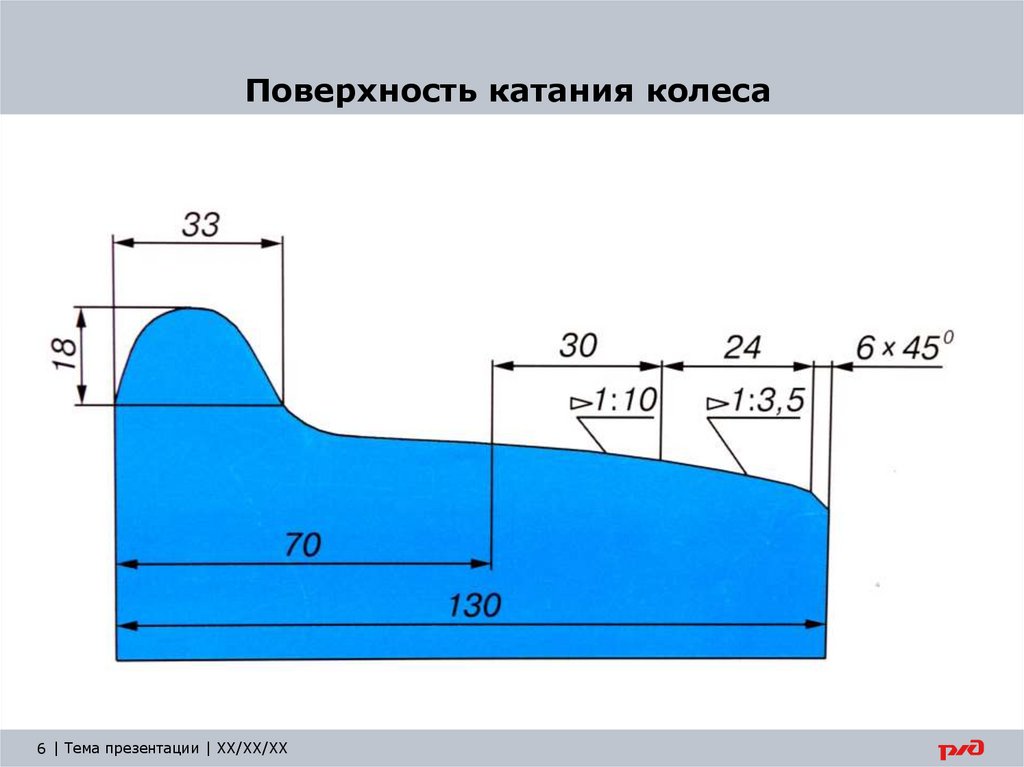

6. Поверхность катания колеса

6 | Тема презентации | XX/ХХ/ХХ

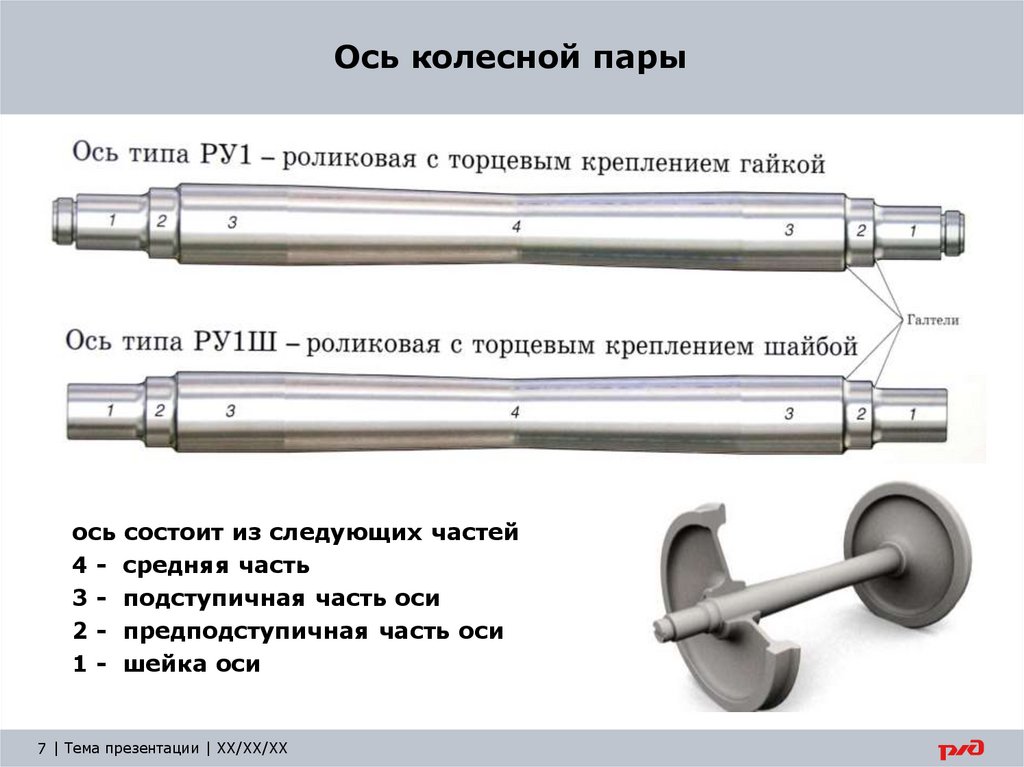

7. Ось колесной пары

ось состоит из следующих частей
4 - средняя часть
3 - подступичная часть оси
2 - предподступичная часть оси
1 - шейка оси
7 | Тема презентации | XX/ХХ/ХХ

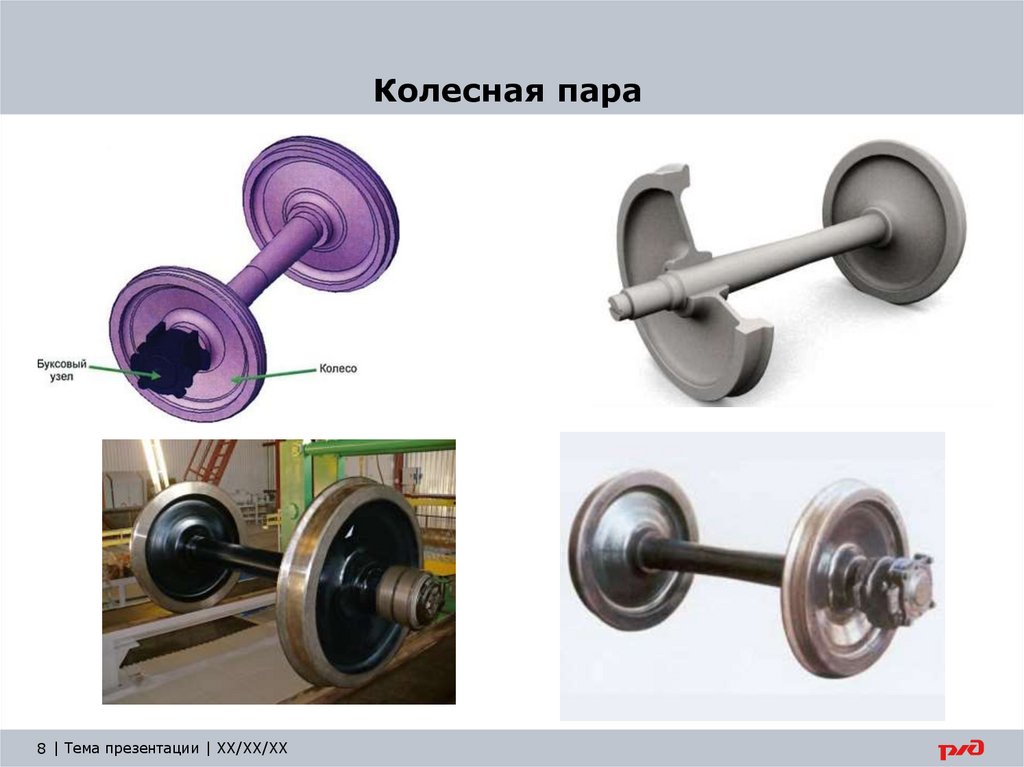

8. Колесная пара

8 | Тема презентации | XX/ХХ/ХХ

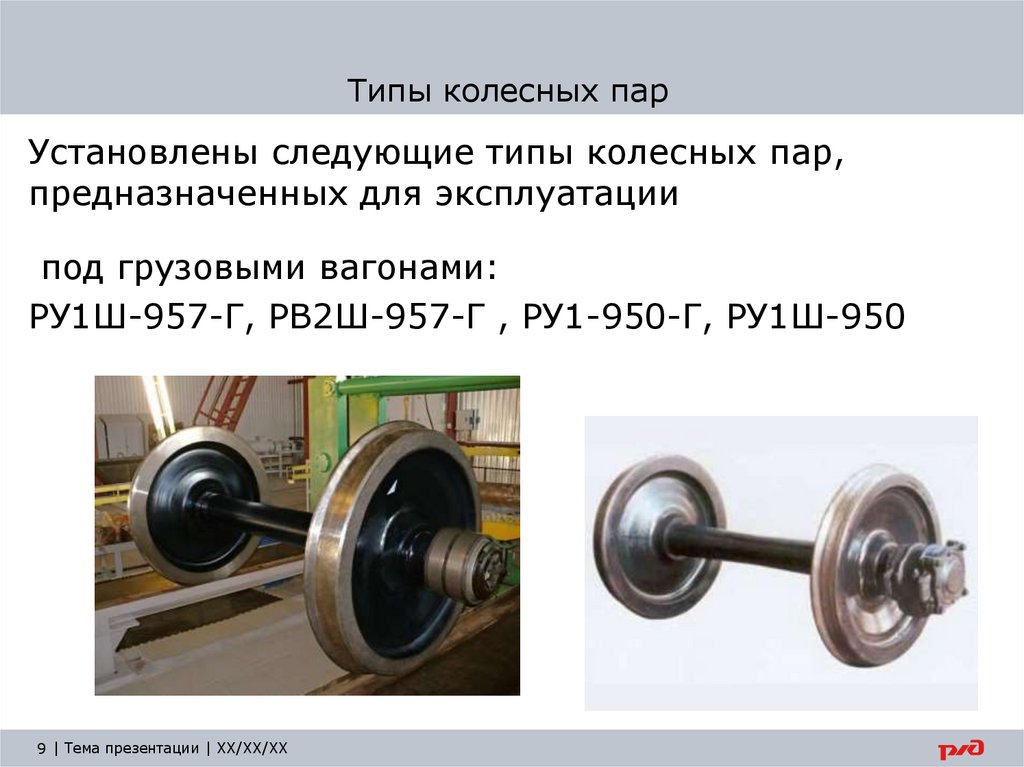

9. Типы колесных пар

Установлены следующие типы колесных пар,
предназначенных для эксплуатации
под грузовыми вагонами:
РУ1Ш-957-Г, РВ2Ш-957-Г , РУ1-950-Г, РУ1Ш-950
9 | Тема презентации | XX/ХХ/ХХ

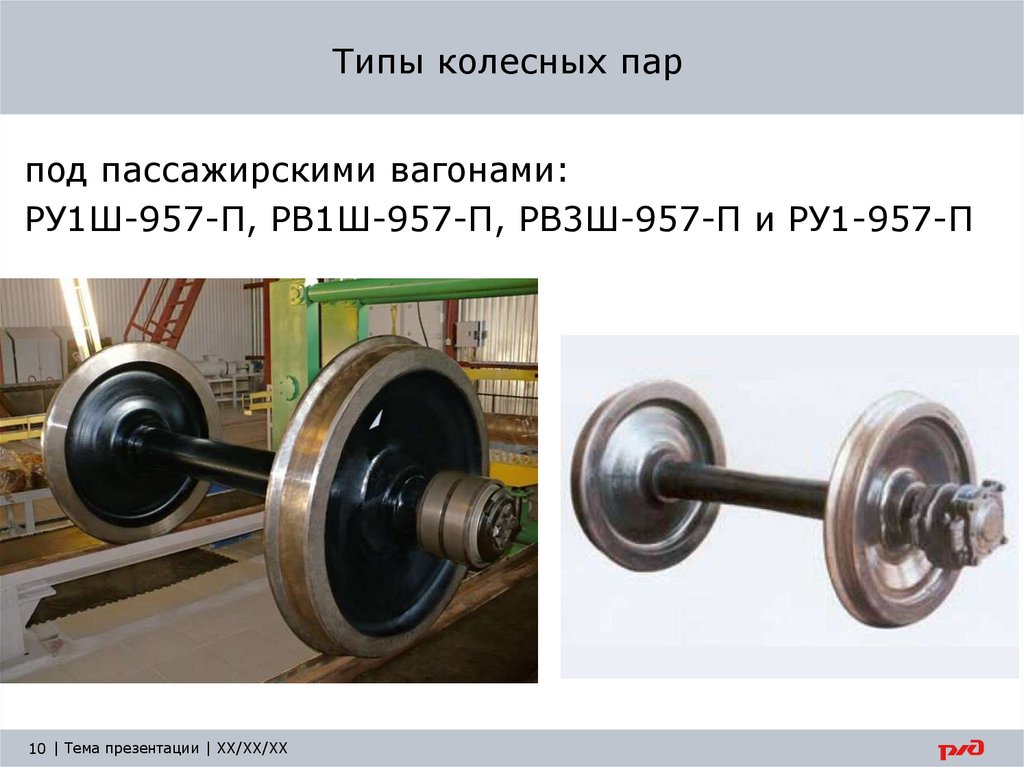

10. Типы колесных пар

под пассажирскими вагонами:
РУ1Ш-957-П, РВ1Ш-957-П, РВ3Ш-957-П и РУ1-957-П
10 | Тема презентации | XX/ХХ/ХХ

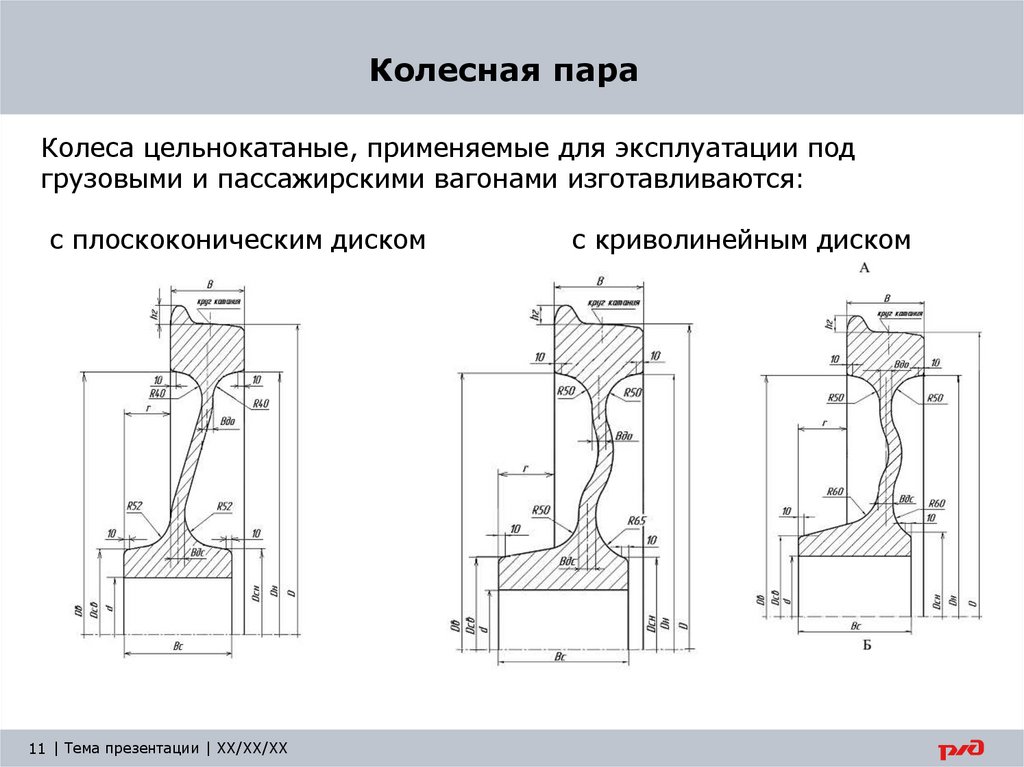

11. Колесная пара

Колеса цельнокатаные, применяемые для эксплуатации под
грузовыми и пассажирскими вагонами изготавливаются:
с плоскоконическим диском
11 | Тема презентации | XX/ХХ/ХХ
с криволинейным диском

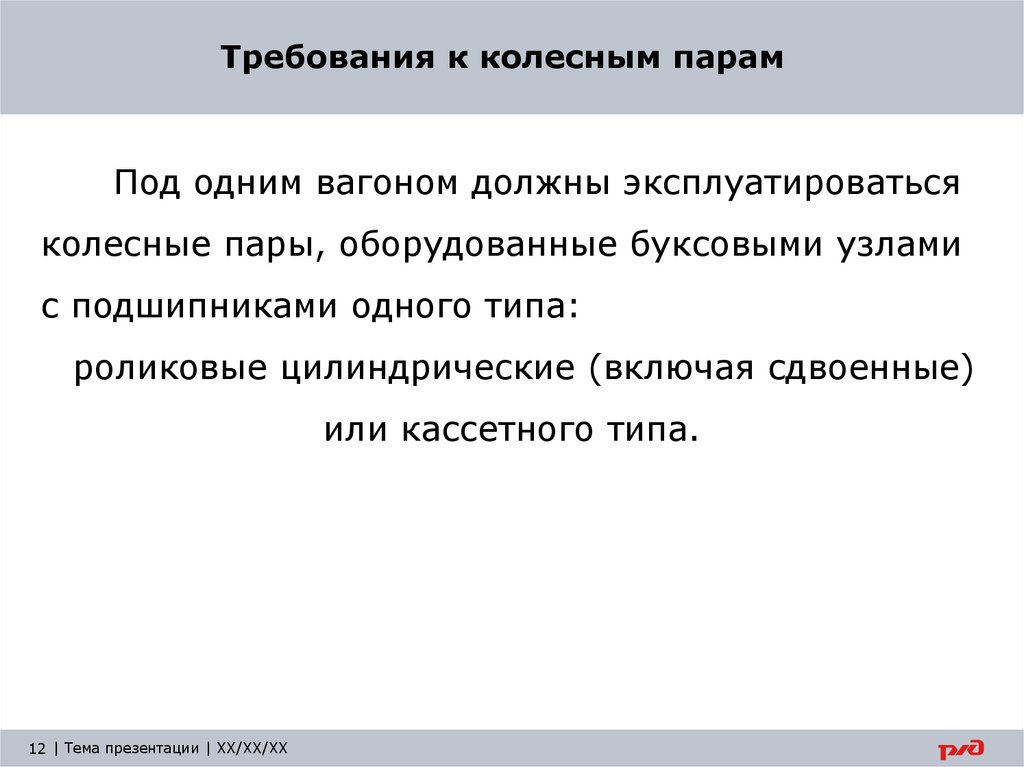

12. Требования к колесным парам

Под одним вагоном должны эксплуатироваться
колесные пары, оборудованные буксовыми узлами
с подшипниками одного типа:
роликовые цилиндрические (включая сдвоенные)
или кассетного типа.
12 | Тема презентации | XX/ХХ/ХХ

13. Требования к колесным парам

На одной колесной паре должны применяться подшипники
одного конструктивного исполнения, при этом подшипники
сдвоенные
и
кассетного
типа
должны
производителя.
13 | Тема презентации | XX/ХХ/ХХ
быть
одного

14. Разница диаметров колес в тележках под одним пассажирским вагоном должна быть

Разница диаметров колес в тележках под одним
пассажирским вагоном должна быть:
-в одной тележке – не более 10,0 мм;
- в двух тележках – не более 20,0 мм.
14 | Тема презентации | XX/ХХ/ХХ

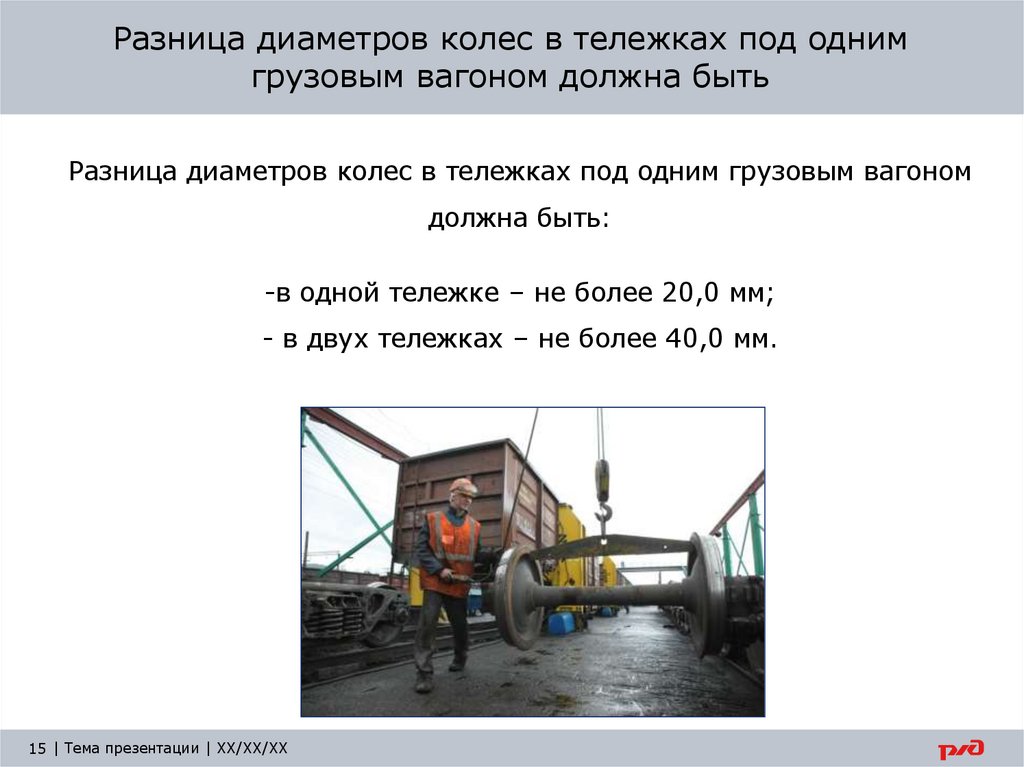

15. Разница диаметров колес в тележках под одним грузовым вагоном должна быть

Разница диаметров колес в тележках под одним грузовым вагоном
должна быть:
-в одной тележке – не более 20,0 мм;
- в двух тележках – не более 40,0 мм.
15 | Тема презентации | XX/ХХ/ХХ

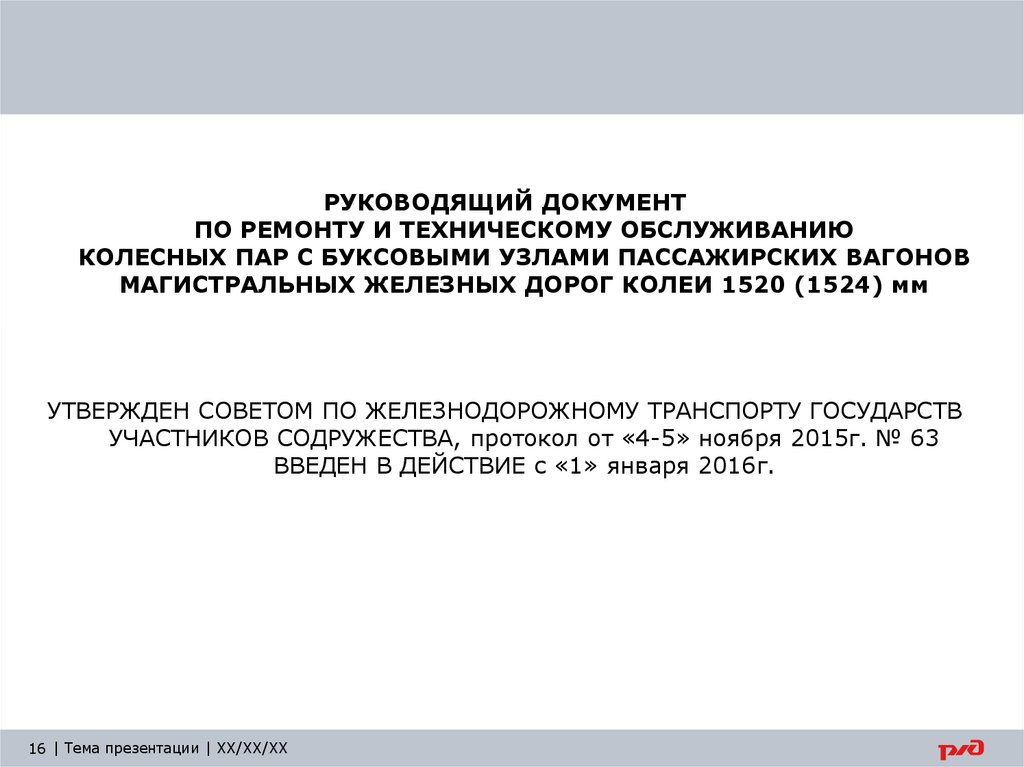

16.

РУКОВОДЯЩИЙ ДОКУМЕНТ
ПО РЕМОНТУ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
КОЛЕСНЫХ ПАР С БУКСОВЫМИ УЗЛАМИ ПАССАЖИРСКИХ ВАГОНОВ
МАГИСТРАЛЬНЫХ ЖЕЛЕЗНЫХ ДОРОГ КОЛЕИ 1520 (1524) мм
УТВЕРЖДЕН СОВЕТОМ ПО ЖЕЛЕЗНОДОРОЖНОМУ ТРАНСПОРТУ ГОСУДАРСТВ
УЧАСТНИКОВ СОДРУЖЕСТВА, протокол от «4-5» ноября 2015г. № 63
ВВЕДЕН В ДЕЙСТВИЕ с «1» января 2016г.
16 | Тема презентации | XX/ХХ/ХХ

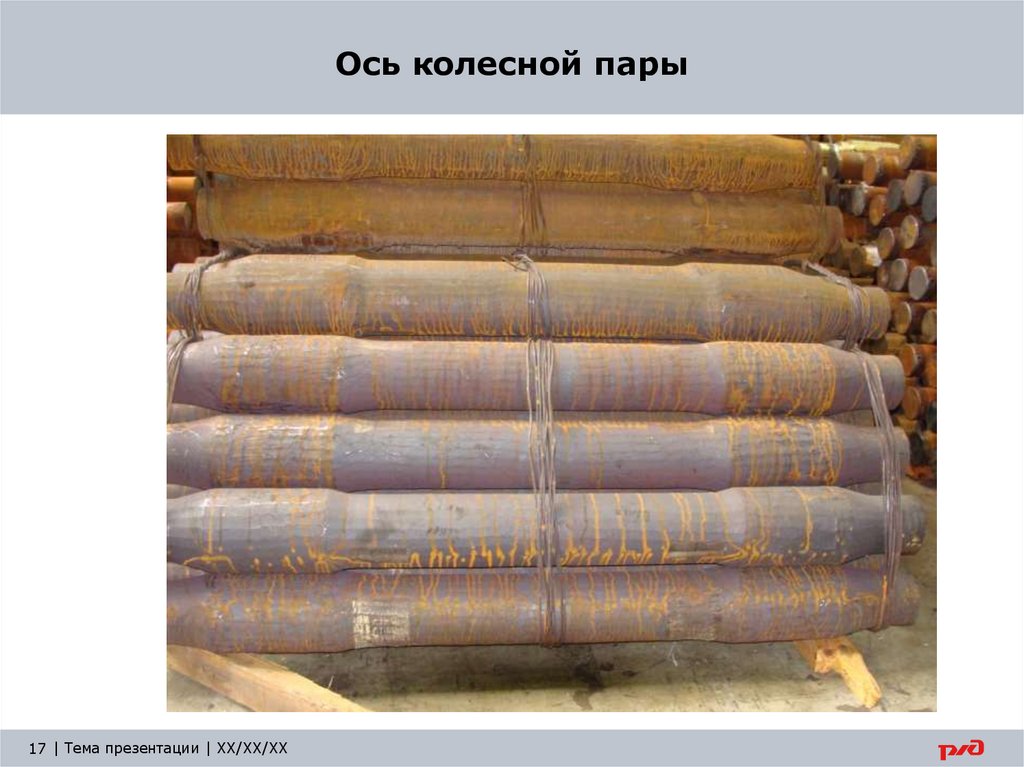

17. Ось колесной пары

17 | Тема презентации | XX/ХХ/ХХ

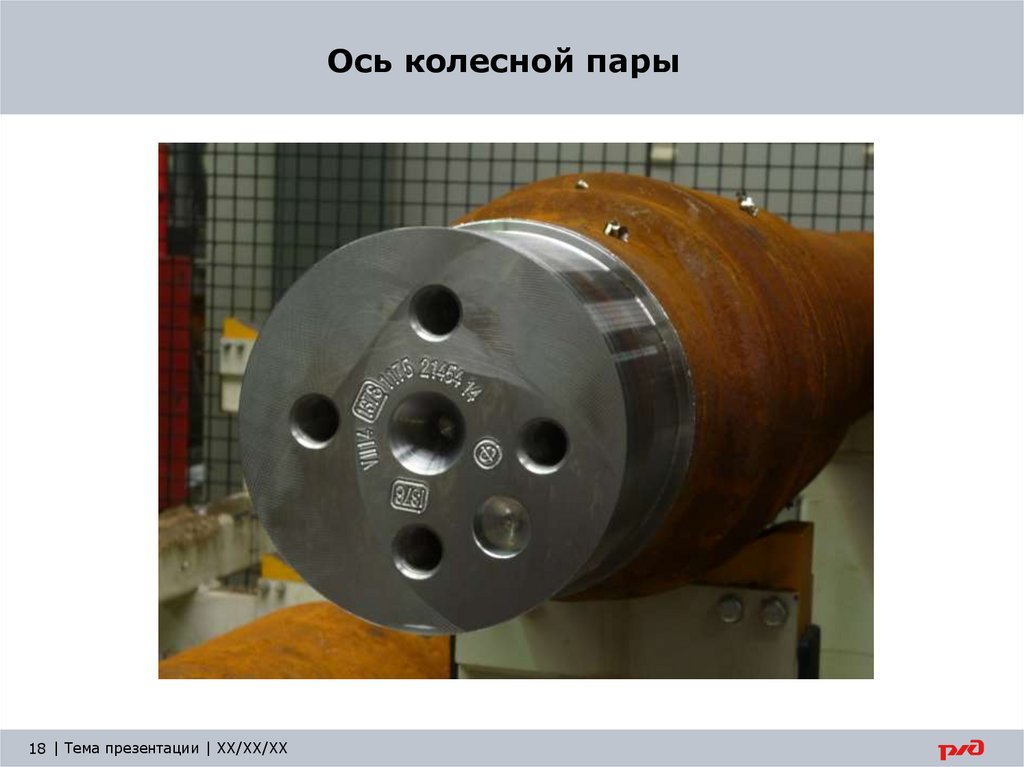

18. Ось колесной пары

18 | Тема презентации | XX/ХХ/ХХ

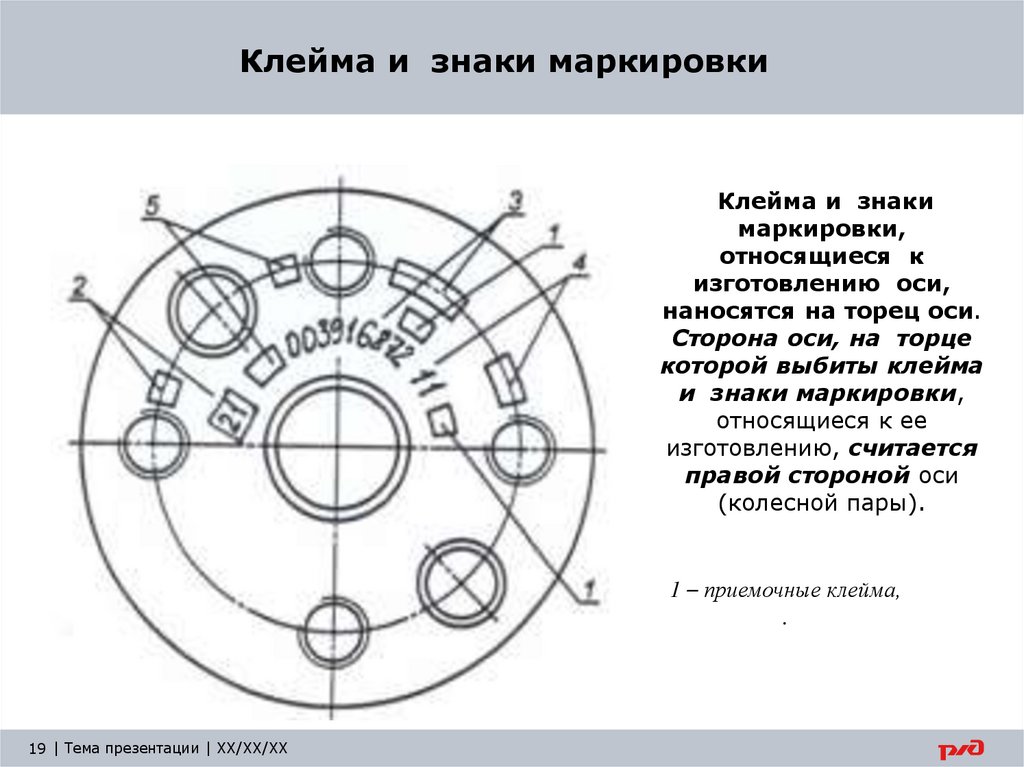

19. Клейма и знаки маркировки

Клейма и знаки
маркировки,
относящиеся к
изготовлению оси,
наносятся на торец оси.
Сторона оси, на торце
которой выбиты клейма
и знаки маркировки,
относящиеся к ее
изготовлению, считается
правой стороной оси
(колесной пары).
1 – приемочные клейма,
.
19 | Тема презентации | XX/ХХ/ХХ

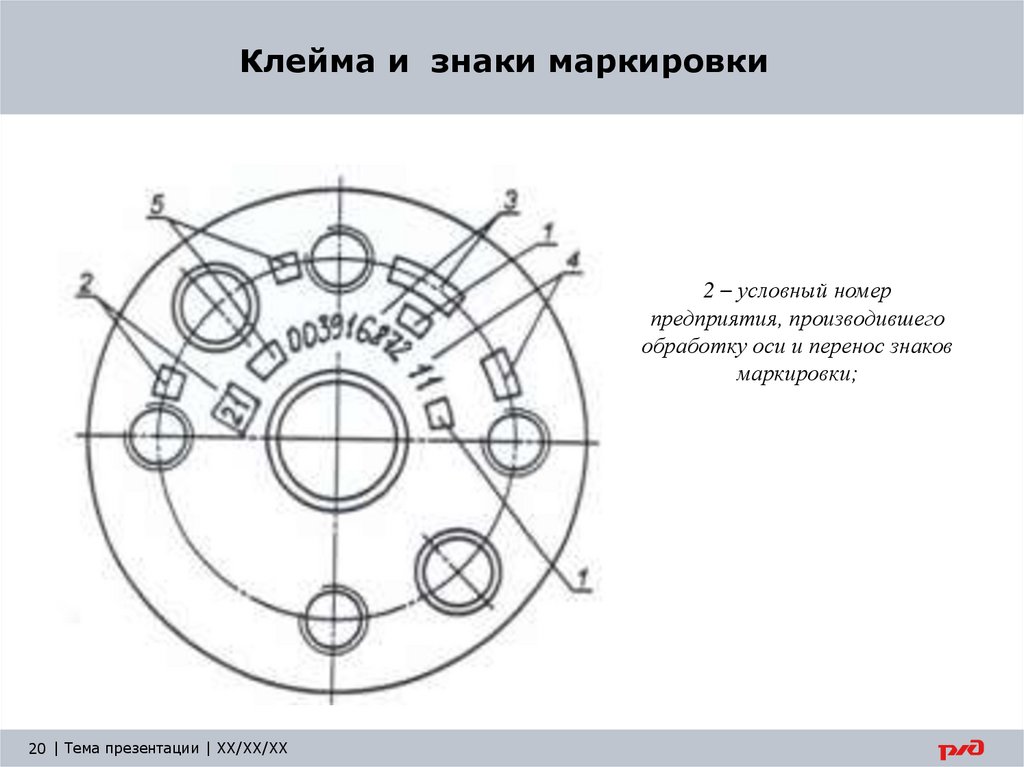

20. Клейма и знаки маркировки

2 – условный номер
предприятия, производившего
обработку оси и перенос знаков
маркировки;
20 | Тема презентации | XX/ХХ/ХХ

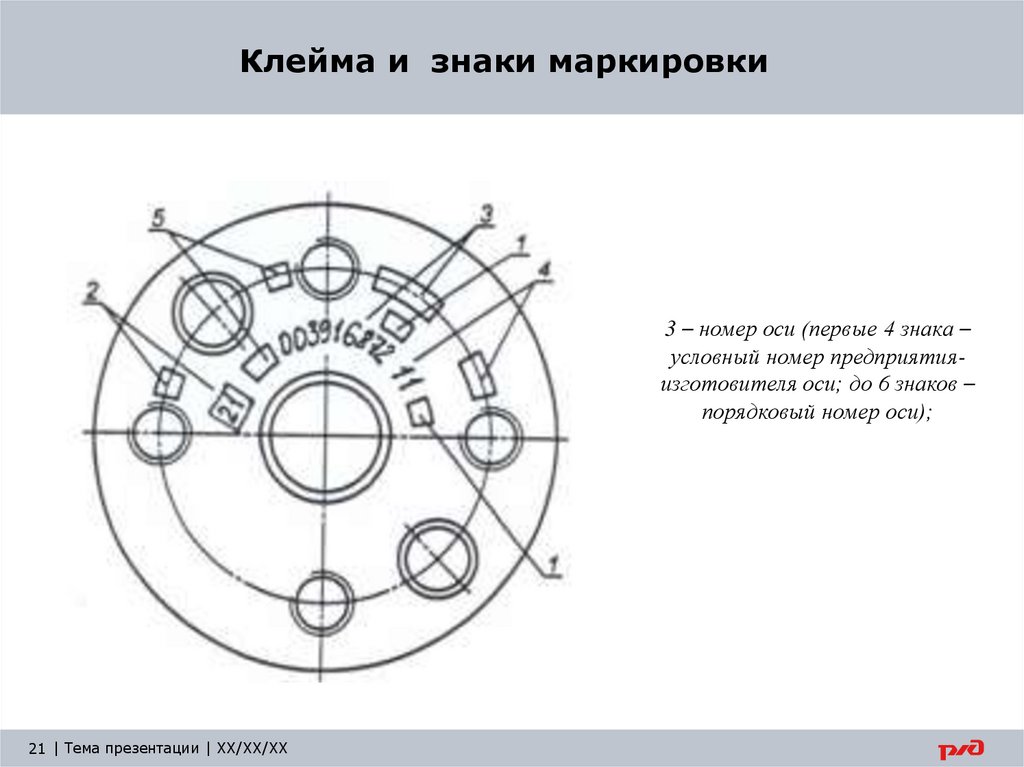

21. Клейма и знаки маркировки

3 – номер оси (первые 4 знака –
условный номер предприятияизготовителя оси; до 6 знаков –
порядковый номер оси);
21 | Тема презентации | XX/ХХ/ХХ

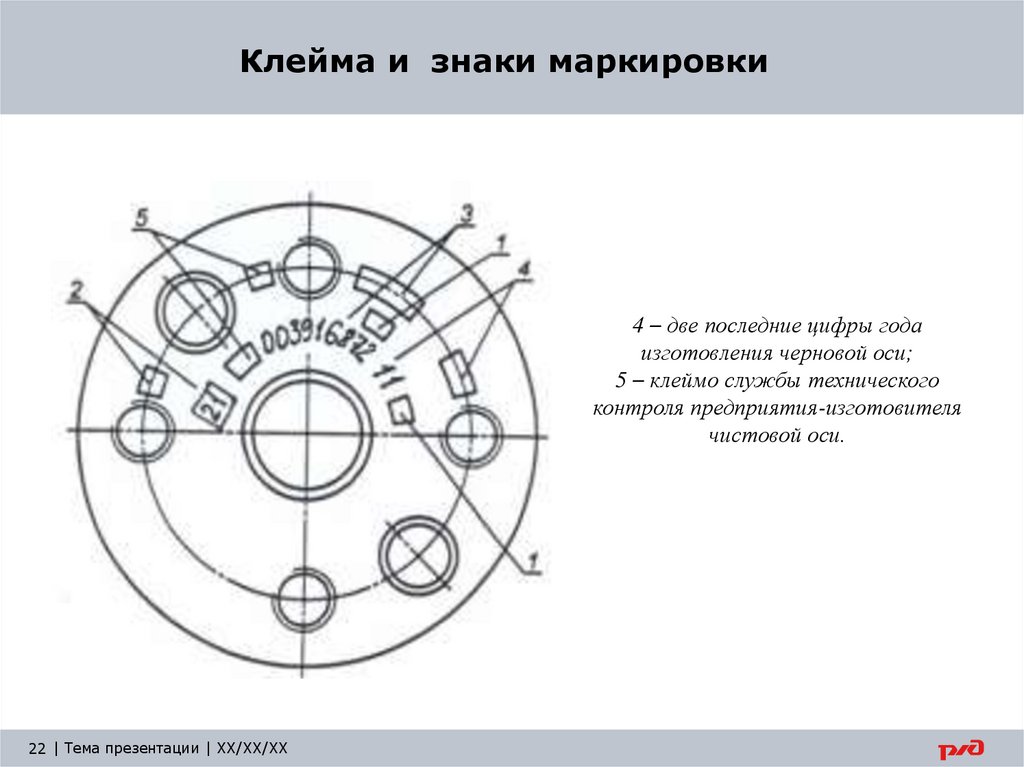

22. Клейма и знаки маркировки

4 – две последние цифры года
изготовления черновой оси;
5 – клеймо службы технического
контроля предприятия-изготовителя
чистовой оси.
22 | Тема презентации | XX/ХХ/ХХ

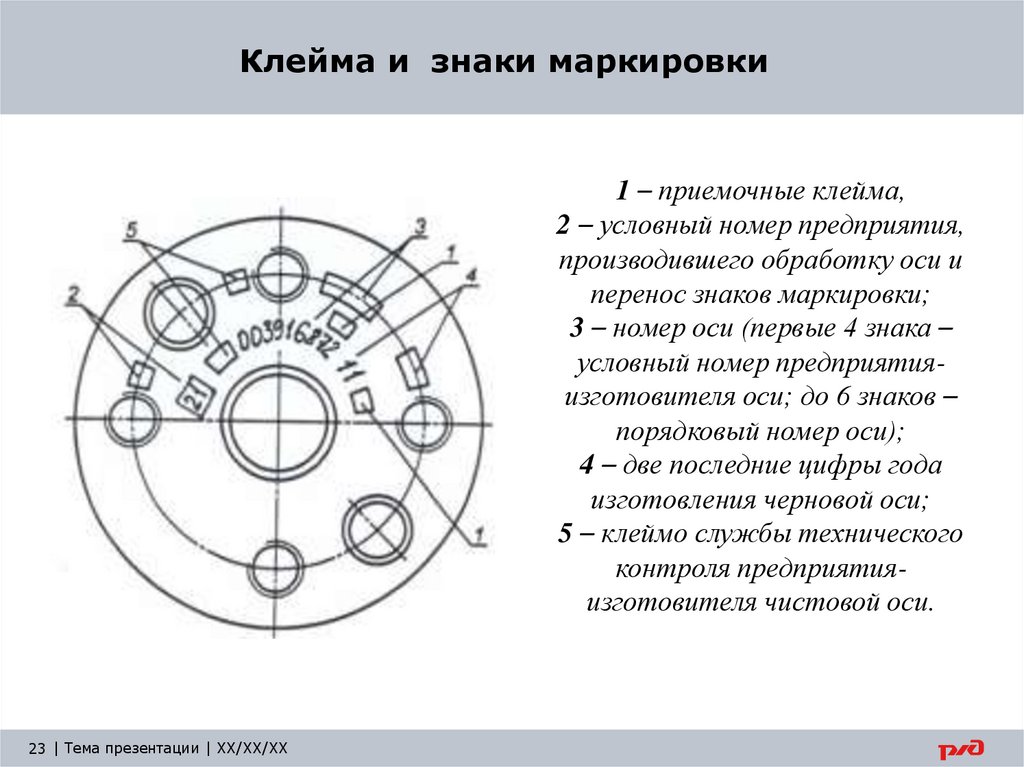

23. Клейма и знаки маркировки

1 – приемочные клейма,
2 – условный номер предприятия,
производившего обработку оси и
перенос знаков маркировки;
3 – номер оси (первые 4 знака –
условный номер предприятияизготовителя оси; до 6 знаков –
порядковый номер оси);
4 – две последние цифры года
изготовления черновой оси;
5 – клеймо службы технического
контроля предприятияизготовителя чистовой оси.
23 | Тема презентации | XX/ХХ/ХХ

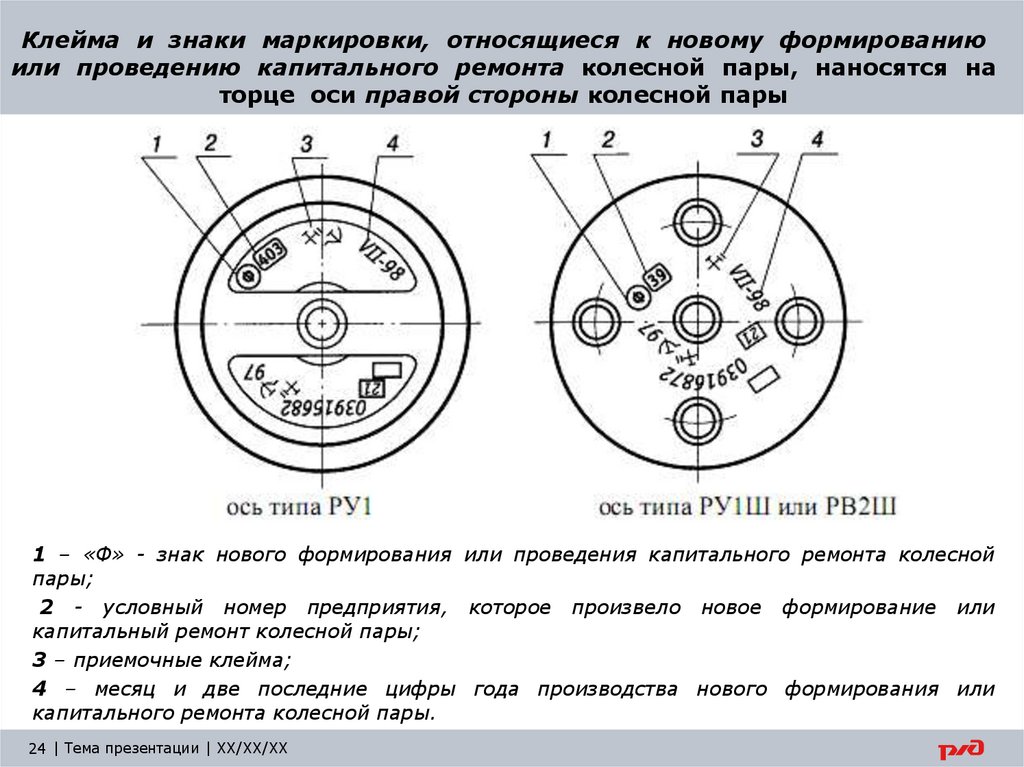

24. Клейма и знаки маркировки, относящиеся к новому формированию или проведению капитального ремонта колесной пары, наносятся на

торце оси правой стороны колесной пары
1 – «Ф» - знак нового формирования или проведения капитального ремонта колесной
пары;
2 - условный номер предприятия, которое произвело новое формирование или
капитальный ремонт колесной пары;
3 – приемочные клейма;
4 – месяц и две последние цифры года производства нового формирования или
капитального ремонта колесной пары.
24 | Тема презентации | XX/ХХ/ХХ

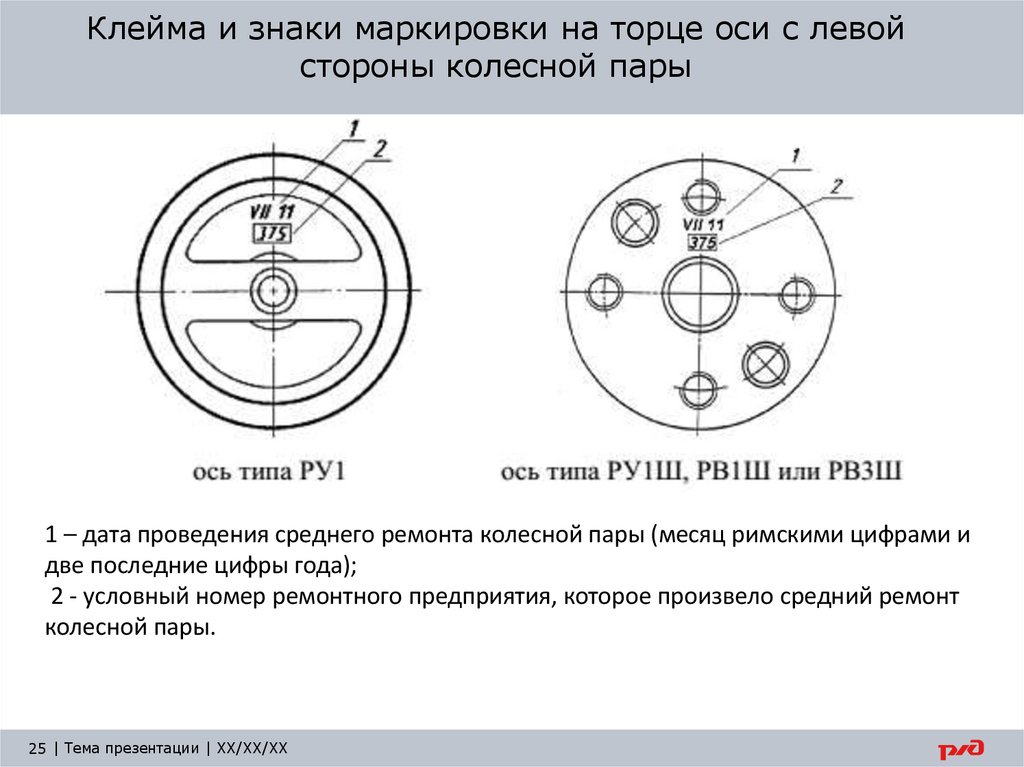

25. Клейма и знаки маркировки на торце оси с левой стороны колесной пары

1 – дата проведения среднего ремонта колесной пары (месяц римскими цифрами и
две последние цифры года);
2 - условный номер ремонтного предприятия, которое произвело средний ремонт
колесной пары.
25 | Тема презентации | XX/ХХ/ХХ

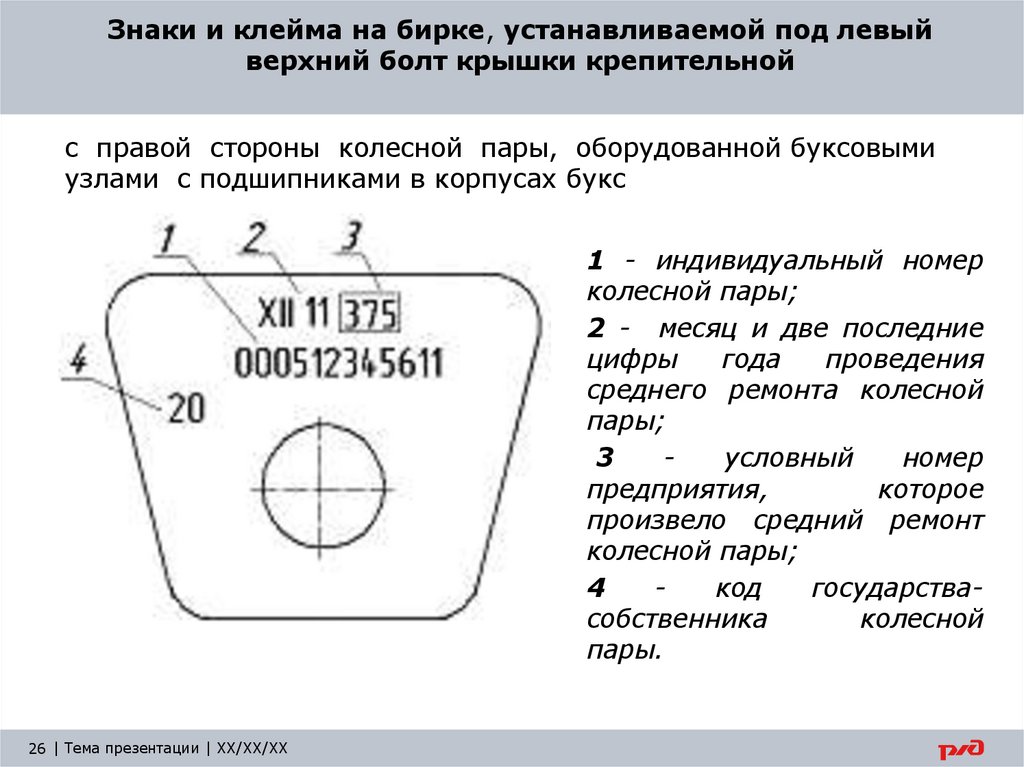

26. Знаки и клейма на бирке, устанавливаемой под левый верхний болт крышки крепительной

с правой стороны колесной пары, оборудованной буксовыми
узлами с подшипниками в корпусах букс
1 - индивидуальный номер
колесной пары;
2 - месяц и две последние
цифры
года
проведения
среднего ремонта колесной
пары;
3
условный
номер
предприятия,
которое
произвело средний ремонт
колесной пары;
4
код
государствасобственника
колесной
пары.
26 | Тема презентации | XX/ХХ/ХХ

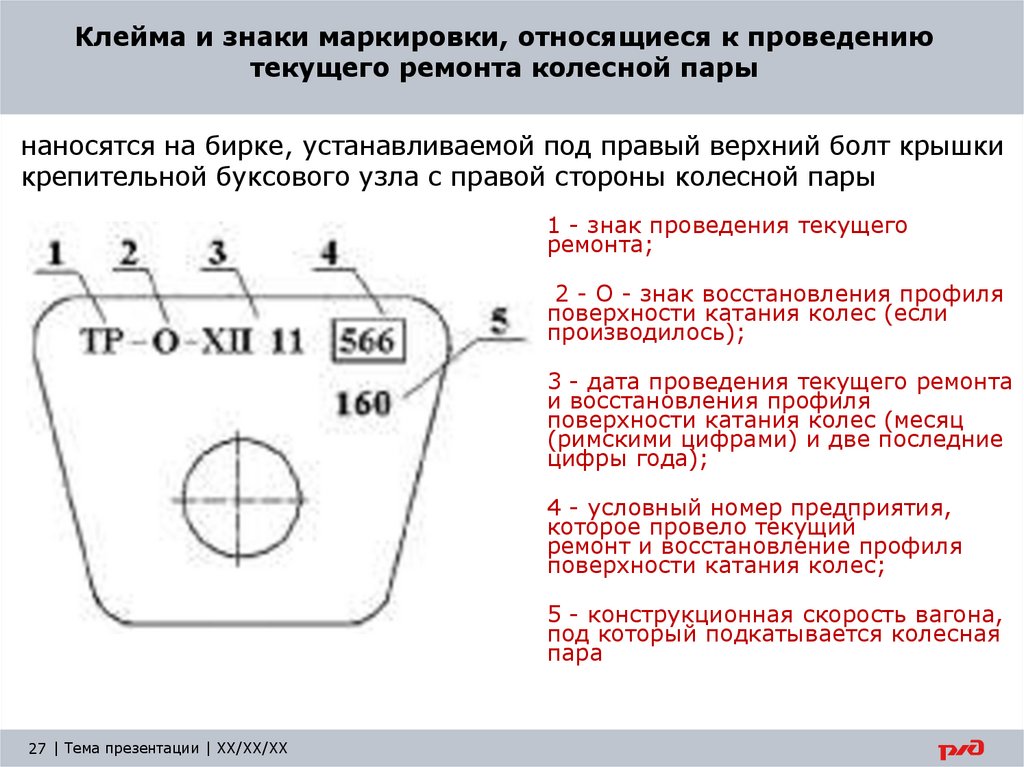

27. Клейма и знаки маркировки, относящиеся к проведению текущего ремонта колесной пары

наносятся на бирке, устанавливаемой под правый верхний болт крышки
крепительной буксового узла с правой стороны колесной пары
1 - знак проведения текущего
ремонта;
2 - О - знак восстановления профиля
поверхности катания колес (если
производилось);
3 - дата проведения текущего ремонта
и восстановления профиля
поверхности катания колес (месяц
(римскими цифрами) и две последние
цифры года);
4 - условный номер предприятия,
которое провело текущий
ремонт и восстановление профиля
поверхности катания колес;
5 - конструкционная скорость вагона,
под который подкатывается колесная
пара
27 | Тема презентации | XX/ХХ/ХХ

28. Колесная пара типа РУ1-957-П или РУ1Ш-957-П с буксовыми узлами

28 | Тема презентации | XX/ХХ/ХХ

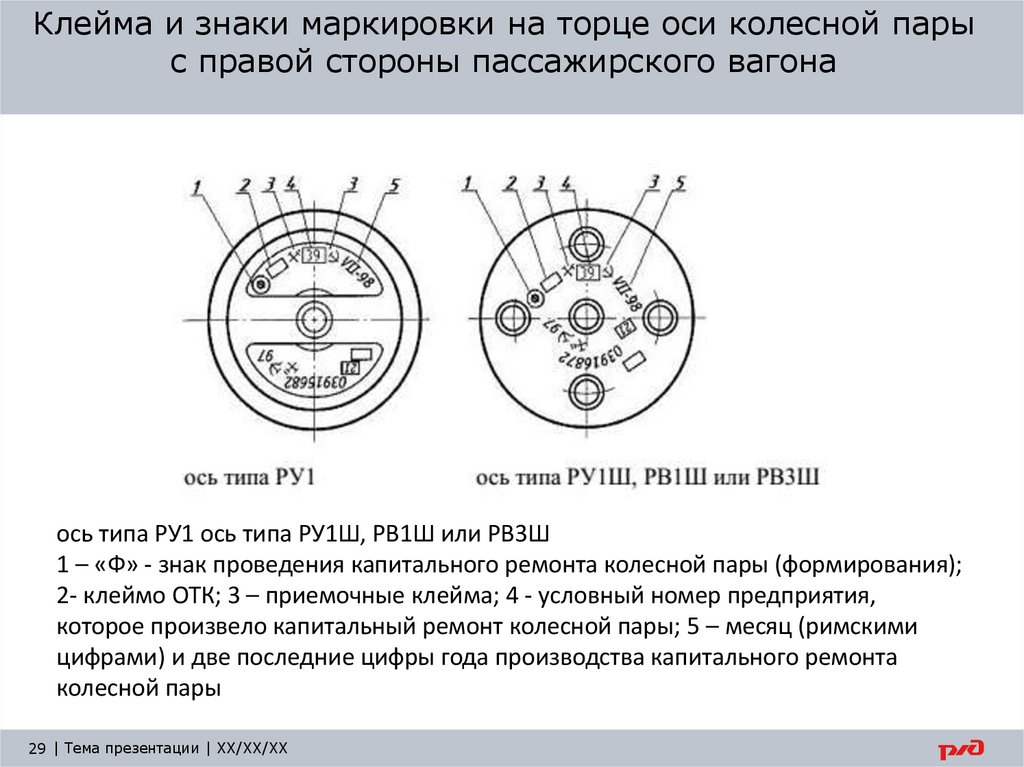

29. Клейма и знаки маркировки на торце оси колесной пары с правой стороны пассажирского вагона

ось типа РУ1 ось типа РУ1Ш, РВ1Ш или РВ3Ш
1 – «Ф» - знак проведения капитального ремонта колесной пары (формирования);
2- клеймо ОТК; 3 – приемочные клейма; 4 - условный номер предприятия,
которое произвело капитальный ремонт колесной пары; 5 – месяц (римскими
цифрами) и две последние цифры года производства капитального ремонта
колесной пары
29 | Тема презентации | XX/ХХ/ХХ

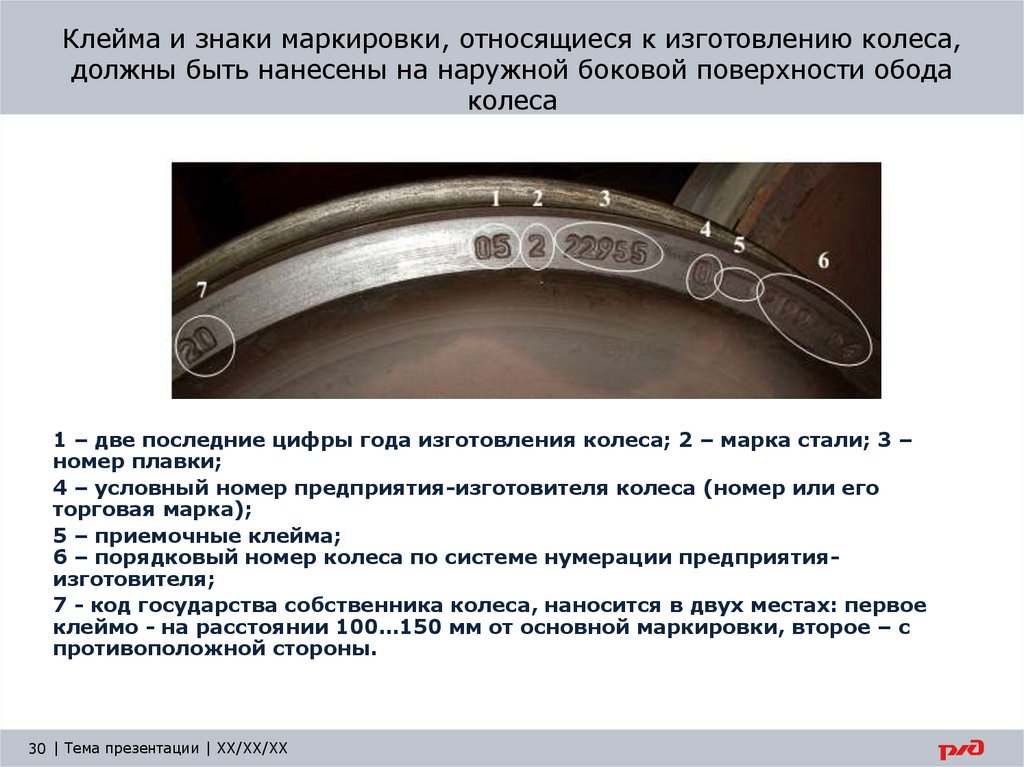

30. Клейма и знаки маркировки, относящиеся к изготовлению колеса, должны быть нанесены на наружной боковой поверхности обода колеса

1 – две последние цифры года изготовления колеса; 2 – марка стали; 3 –
номер плавки;
4 – условный номер предприятия-изготовителя колеса (номер или его
торговая марка);
5 – приемочные клейма;
6 – порядковый номер колеса по системе нумерации предприятияизготовителя;
7 - код государства собственника колеса, наносится в двух местах: первое
клеймо - на расстоянии 100…150 мм от основной маркировки, второе – с
противоположной стороны.
30 | Тема презентации | XX/ХХ/ХХ

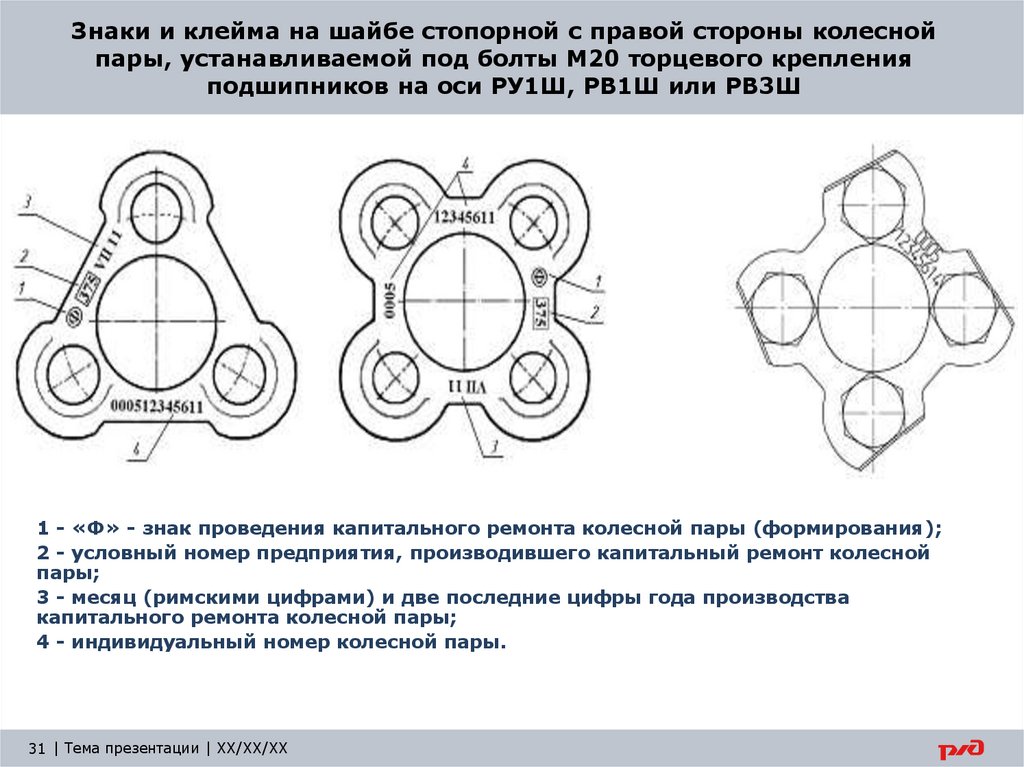

31. Знаки и клейма на шайбе стопорной с правой стороны колесной пары, устанавливаемой под болты М20 торцевого крепления подшипников

на оси РУ1Ш, РВ1Ш или РВ3Ш
1 - «Ф» - знак проведения капитального ремонта колесной пары (формирования);
2 - условный номер предприятия, производившего капитальный ремонт колесной
пары;
3 - месяц (римскими цифрами) и две последние цифры года производства
капитального ремонта колесной пары;
4 - индивидуальный номер колесной пары.
31 | Тема презентации | XX/ХХ/ХХ

32. Клейма и знаки маркировки, относящиеся к восстановлению профиля поверхности катания колес, наносимые на шайбе стопорной с левой

стороны колесной пары с подшипниками кассетного типа под адаптер
1 - О - знак восстановления профиля поверхности катания колес;
2 – месяц и две последние цифры года проведения восстановления профиля
поверхности катания колес;
3 – условный номер предприятия, которое провело восстановление профиля
поверхности катания колес
32 | Тема презентации | XX/ХХ/ХХ

33.

Спасибо за внимание
