Явление электромагнитной индукции

1.

2.

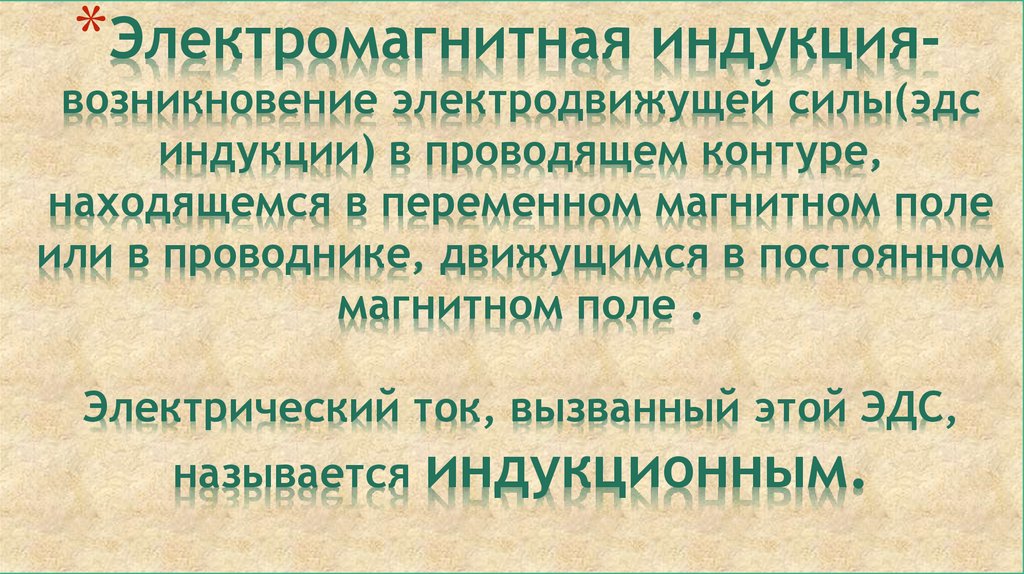

*Электромагнитная индукция-
возникновение электродвижущей силы(эдс
индукции) в проводящем контуре,
находящемся в переменном магнитном поле
или в проводнике, движущимся в постоянном
магнитном поле .
Электрический ток, вызванный этой ЭДС,
называется индукционным.

3.

*Начало было положено Эрстедом(Дания) в
1820г
Опыт Эрстеда : на столе располагают магнитную стрелку, которая ориентируется
с севера на юг в магнитном поле Земли .
Параллельно ей сверху проводник, соединённый с источником тока.
При замыкании цепи стрелка повернётся на 90° и встанет перпендикулярно
проводнику. При размыкании цепи стрелка вернётся в первоначальное
положение. Если изменить направление тока на противоположное,
то стрелка повернётся в обратную сторону. Опыт доказывает, что вокруг
проводника с током существует магнитное поле, которое действует на магнитную стрелку.
«…магнитная стрелка отклоняется от своего положения равновесия под действием
вольтаического аппарата…»
И именно Эрстед предположил, что если электрический ток порождает магнетизм, то
можно и с помощью магнита получить электрический ток.
Доказать свое предположение Эрстед не смог.
Слава открытия явления электромагнитной индукции
досталась Фарадею, продолжившего начинания
своего предшественника

4.

*Фарадей Майкл
(1791—1867), английский физик
В 1821 году Фарадей составил
“Историю успехов
электромагнетизма”, где было
признано, что «электричество
может превращаться в
магнетизм». Сразу же был
поставлен другой вопрос:
«получить электричество из
обычного магнетизма» Эта
задача была успешно решена
Майклом Фарадеем в 1831 году.

5.

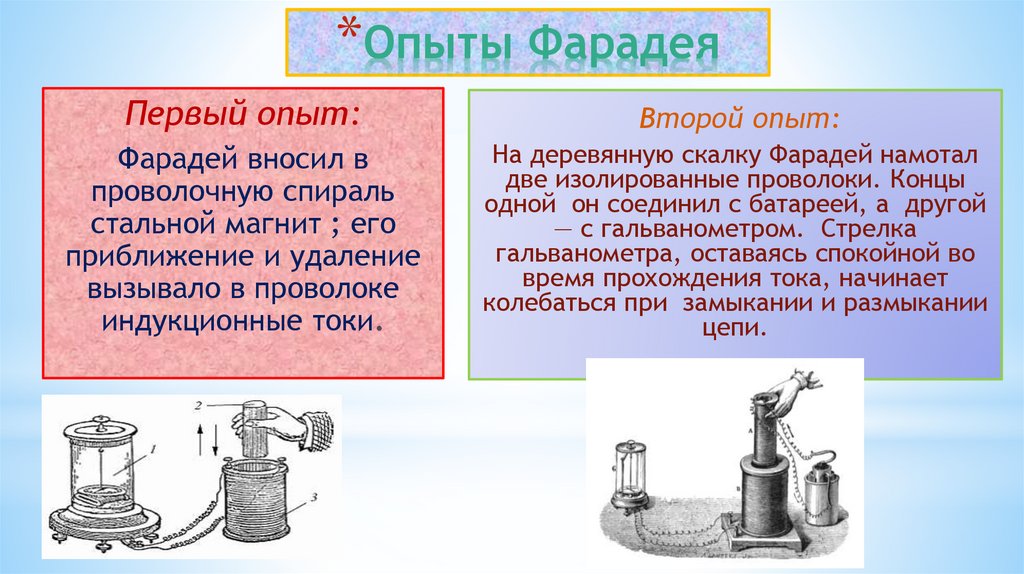

*Опыты Фарадея
Первый опыт:
Второй опыт:
Фарадей вносил в
проволочную спираль
стальной магнит ; его
приближение и удаление
вызывало в проволоке
индукционные токи
На деревянную скалку Фарадей намотал
две изолированные проволоки. Концы
одной он соединил с батареей, а другой
— с гальванометром. Стрелка
гальванометра, оставаясь спокойной во
время прохождения тока, начинает
колебаться при замыкании и размыкании
цепи.

6.

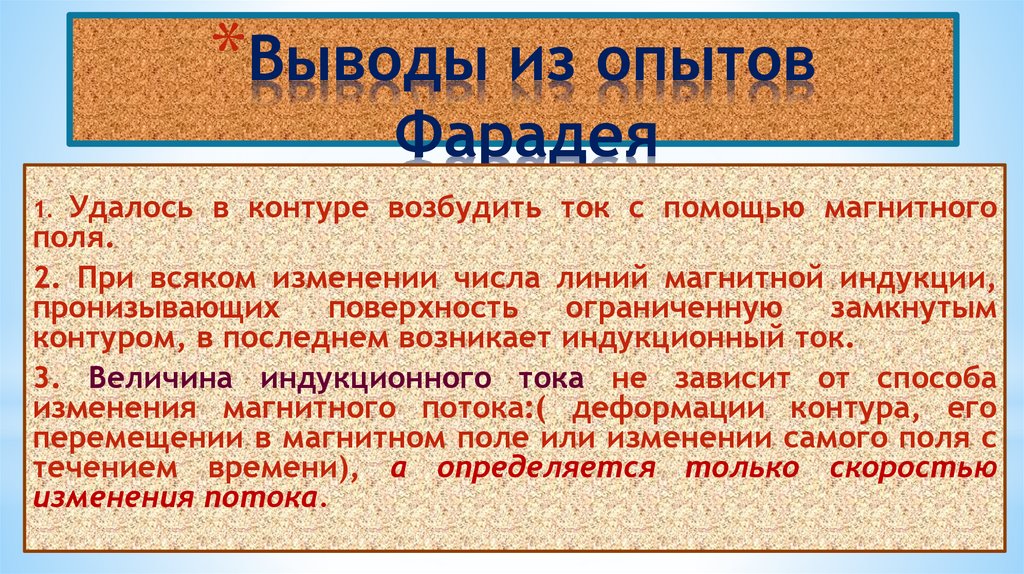

*Выводы из опытов
Фарадея
1. Удалось
в контуре возбудить ток с помощью магнитного
поля.
2. При всяком изменении числа линий магнитной индукции,
пронизывающих
поверхность
ограниченную
замкнутым
контуром, в последнем возникает индукционный ток.
3. Величина индукционного тока не зависит от способа
изменения магнитного потока:( деформации контура, его
перемещении в магнитном поле или изменении самого поля с
течением времени), а определяется только скоростью
изменения потока.

7.

*

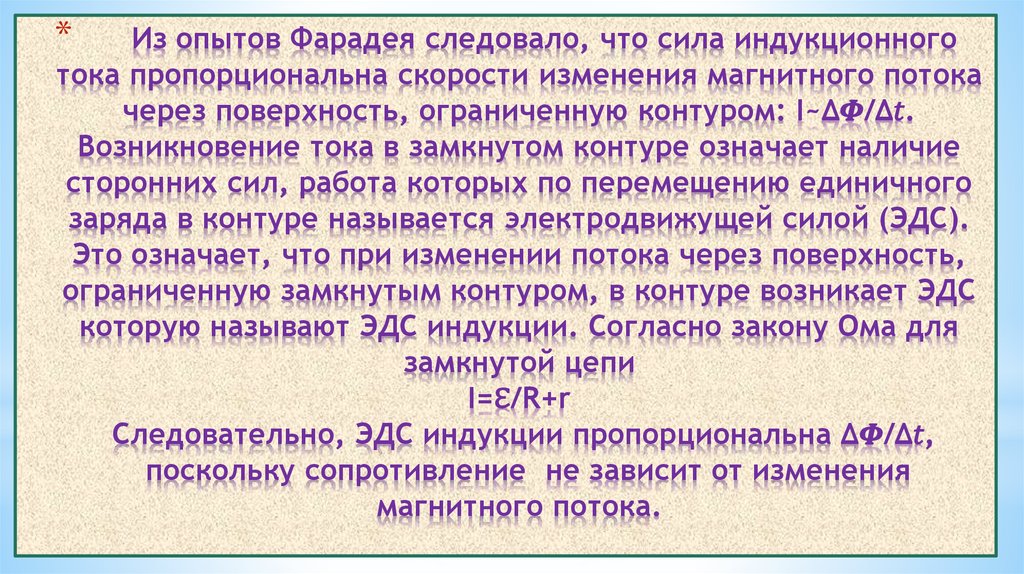

Из опытов Фарадея следовало, что сила индукционного
тока пропорциональна скорости изменения магнитного потока
через поверхность, ограниченную контуром: I~∆
