shkala_elektromagnitnyh_voln2

1.

§ 86. ШКАЛА
ЭЛЕКТРОМАГНИТНЫХ
ВОЛН

2.

3.

ИЗ ИСТОРИИ ОТКРЫТИЙ
В 1831 году Майкл Фарадей
установил, что любое изменение
магнитного поля вызывает
появление в окружающем
пространстве индукционного
(вихревого) электрического поля.

4.

ИЗ ИСТОРИИ ОТКРЫТИЙ
В 1864 году Джеймс Клерк Максвелл
высказал гипотезу о существовании
электромагнитных волн, способных
распространятся в вакууме и
диэлектриках. Однажды начавшийся в
некоторой точке процесс изменения
электромагнитного поля будет
непрерывно захватывать новые
области пространства. Это и есть
электромагнитная волна.

5.

ИЗ ИСТОРИИ ОТКРЫТИЙ
В 1887 году Генрих Герц опубликовал
работу «О весьма быстрых
электрических колебаниях», где описал
свою экспериментальную установку вибратор и резонатор, - и свои опыты.
При электрических колебаниях в
вибраторе в пространстве вокруг него
возникает вихревое переменное
электромагнитное поле, которое
регистрируется резонатором.

6.

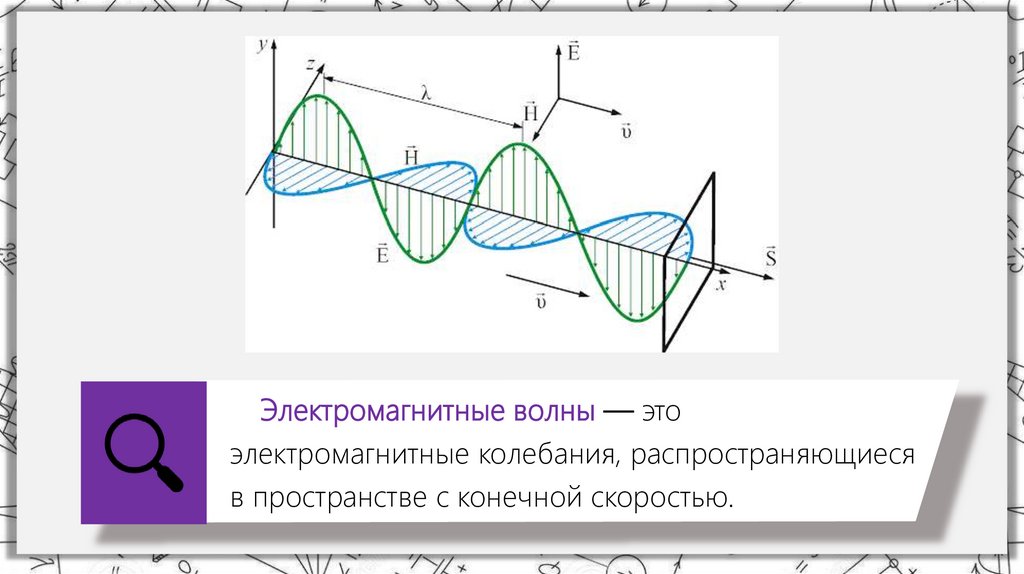

Электромагнитные волны — это
электромагнитные колебания, распространяющиеся
в пространстве с конечной скоростью.

7.

Шкала электромагнитных волн
является свидетельством того,
что все излучения обладают
одновременно квантовыми и
волновыми свойствами.

8.

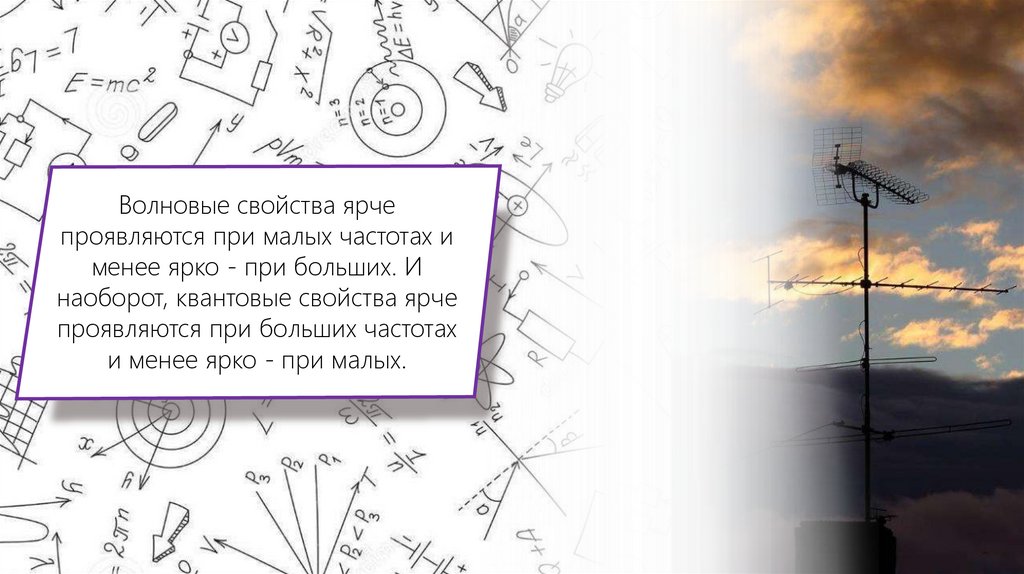

Волновые свойства ярче
проявляются при малых частотах и
менее ярко - при больших. И
наоборот, квантовые свойства ярче
проявляются при больших частотах
и менее ярко - при малых.

9.

Чем меньше длина волны, тем
ярче проявляются квантовые
свойства, а чем больше длина
волны, тем ярче проявляются
волновые свойства.

10.

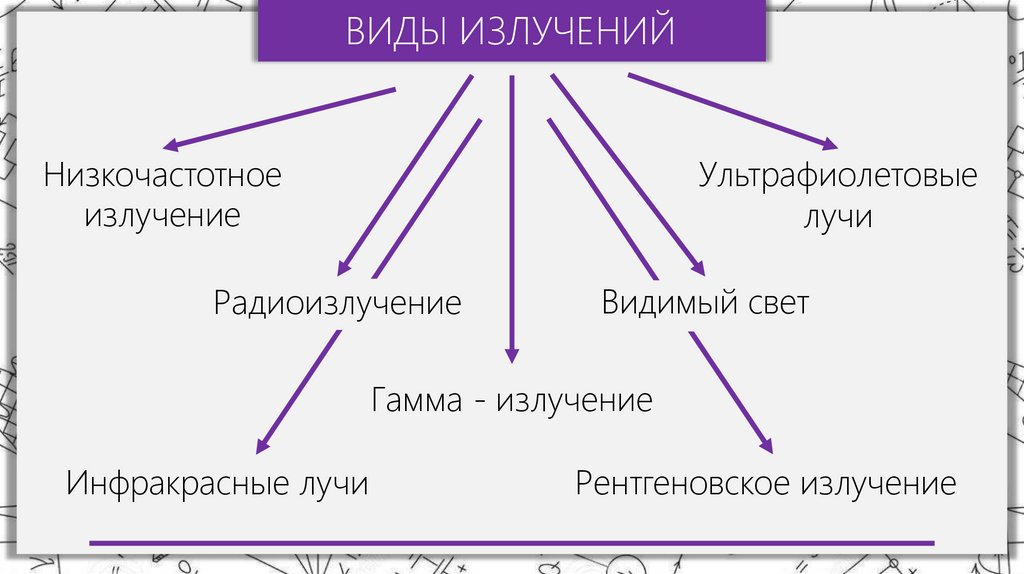

ВИДЫ ИЗЛУЧЕНИЙ
Низкочастотное
излучение
Ультрафиолетовые
лучи
Радиоизлучение
Видимый свет
Гамма - излучение
Инфракрасные лучи
Рентгеновское излучение

11.

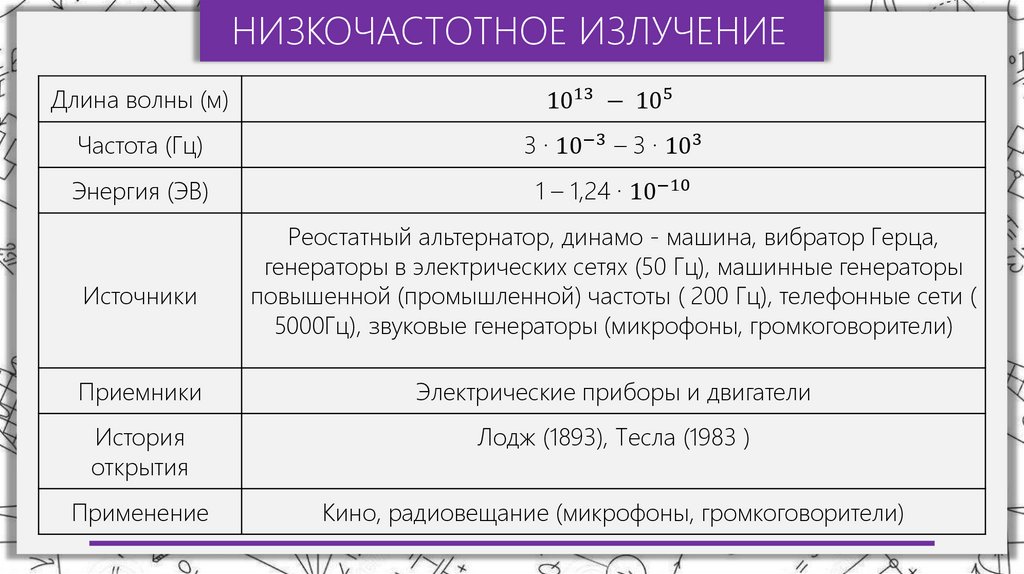

НИЗКОЧАСТОТНОЕ ИЗЛУЧЕНИЕ
Длина волны (м)
1013 − 105
Частота (Гц)
3 · 10−3 – 3 · 103
Энергия (ЭВ)
1 – 1,24 · 10−10
Источники
Реостатный альтернатор, динамо - машина, вибратор Герца,
генераторы в электрических сетях (50 Гц), машинные генераторы
повышенной (промышленной) частоты ( 200 Гц), телефонные сети (
5000Гц), звуковые генераторы (микрофоны, громкоговорители)
Приемники
Электрические приборы и двигатели
История
открытия
Лодж (1893), Тесла (1983 )
Применение
Кино, радиовещание (микрофоны, громкоговорители)

12.

РАДИОИЗЛУЧЕНИЕ
Длина волны (м)
105 − 10−3
Частота (Гц)
3 · 103 – 3 · 1011
Энергия (ЭВ)
1,24 · 10−10 – 1,24 · 10−2
Источники
Колебательный контур, макроскопические вибраторы
Приемники
Искры в зазоре приемного вибратора, свечение газоразрядной
трубки, когерера
История
открытия
Феддерсен (1862), Герц (1887), Попов , Лебедев, Риги
Применение
Радионавигация, радиотелеграфная связь, передача метеосводок,
телевидение, радиолокация, радиорелейная связь, сотовая
телефонная связь

13.

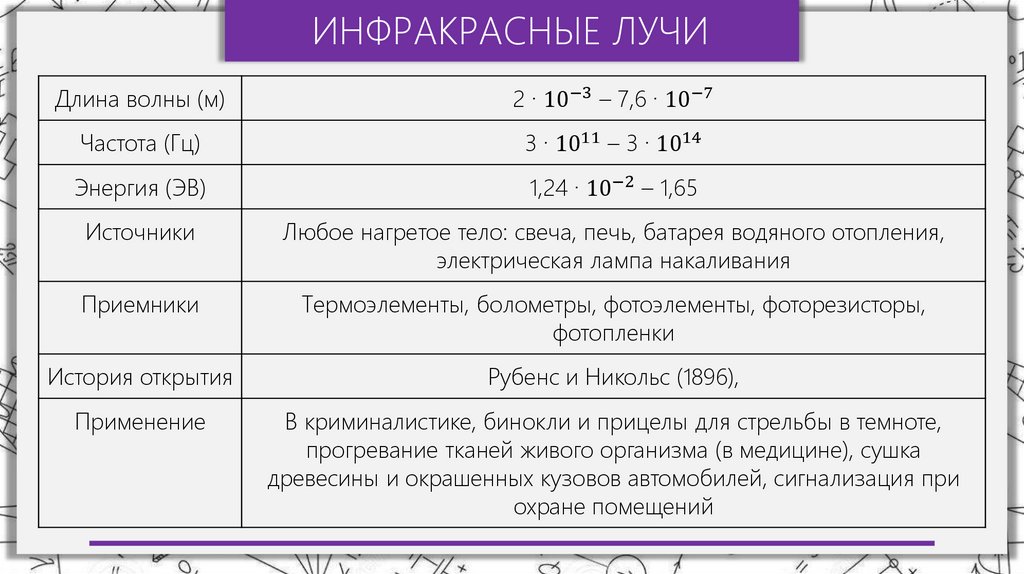

ИНФРАКРАСНЫЕ ЛУЧИ
Длина волны (м)
2 · 10−3 – 7,6 · 10−7
Частота (Гц)
3 · 1011 – 3 · 1014
Энергия (ЭВ)
1,24 · 10−2 – 1,65
Источники
Любое нагретое тело: свеча, печь, батарея водяного отопления,
электрическая лампа накаливания
Приемники
Термоэлементы, болометры, фотоэлементы, фоторезисторы,
фотопленки
История открытия
Рубенс и Никольс (1896),
Применение
В криминалистике, бинокли и прицелы для стрельбы в темноте,
прогревание тканей живого организма (в медицине), сушка
древесины и окрашенных кузовов автомобилей, сигнализация при
охране помещений

14.

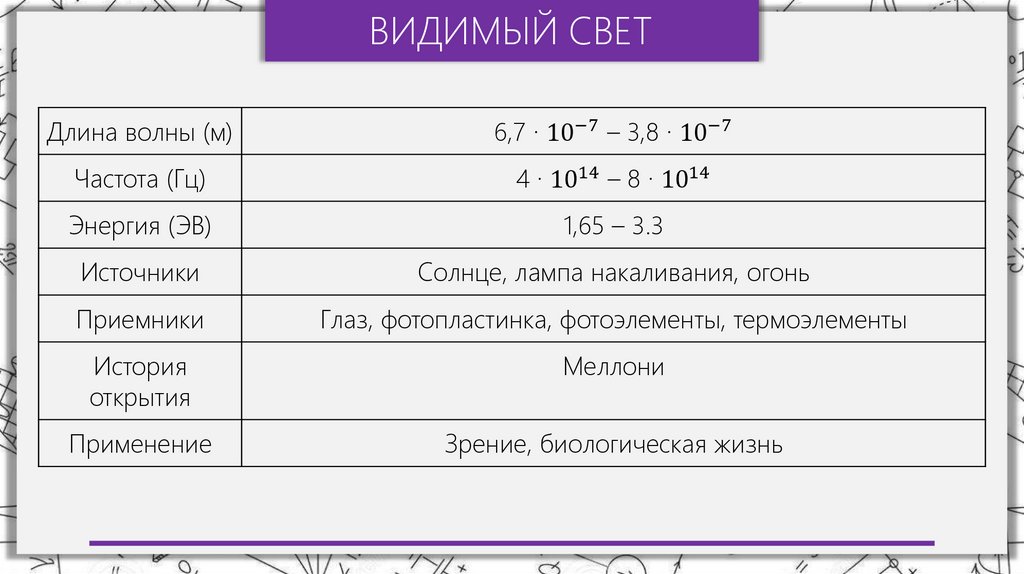

ВИДИМЫЙ СВЕТ
Длина волны (м)
6,7 · 10−7 – 3,8 · 10−7
Частота (Гц)
4 · 1014 – 8 · 1014
Энергия (ЭВ)
1,65 – 3.3
Источники
Солнце, лампа накаливания, огонь
Приемники
Глаз, фотопластинка, фотоэлементы, термоэлементы
История
открытия
Меллони
Применение
Зрение, биологическая жизнь

15.

УЛЬТРАФИОЛЕТОВЫЕ ЛУЧИ
Длина волны (м)
3,8 · 10−7 − 3· 10−9
Частота (Гц)
8 · 1014 – 1017
Энергия (ЭВ)
3,3 – 247,5
Источники
Входят в состав солнечного света, газоразрядные лампы с трубкой
из кварца, излучаются всеми твердыми телами , у которых
температура больше 1000 ° С, светящиеся (кроме ртути)
Приемники
Фотоэлементы, фотоумножители, люминесцентные вещества
История
открытия
Иоганн Риттер, Лаймен
Применение
Промышленная электроника и автоматика, люминесцентные
лампы, текстильное производство, стерилизация воздуха

16.

17.

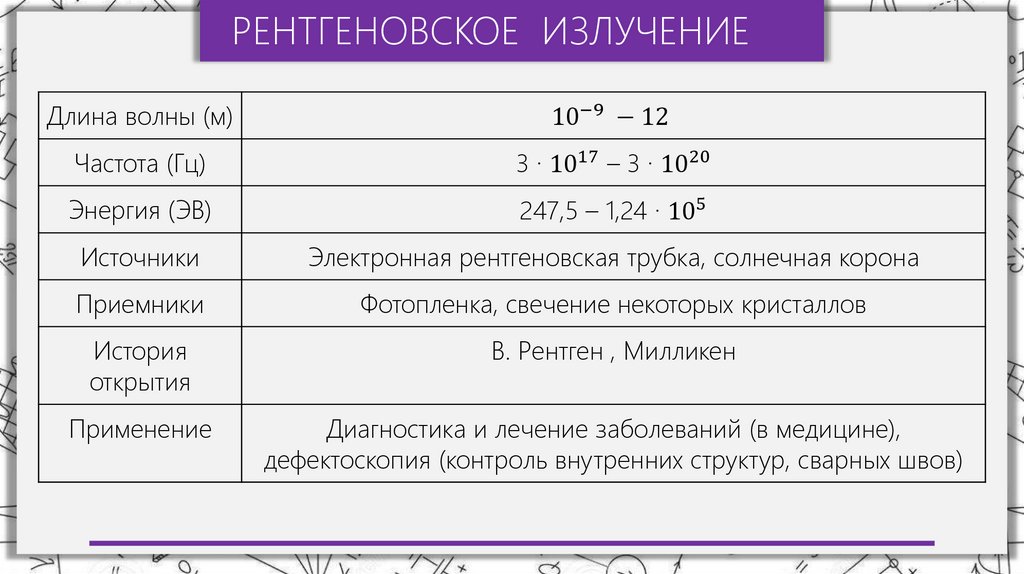

РЕНТГЕНОВСКОЕ ИЗЛУЧЕНИЕ
Длина волны (м)
10−9 − 12
Частота (Гц)
3 · 1017 – 3 · 1020
Энергия (ЭВ)
247,5 – 1,24 · 105
Источники
Электронная рентгеновская трубка, солнечная корона
Приемники
Фотопленка, свечение некоторых кристаллов
История
открытия
В. Рентген , Милликен
Применение
Диагностика и лечение заболеваний (в медицине),
дефектоскопия (контроль внутренних структур, сварных швов)

18.

19.

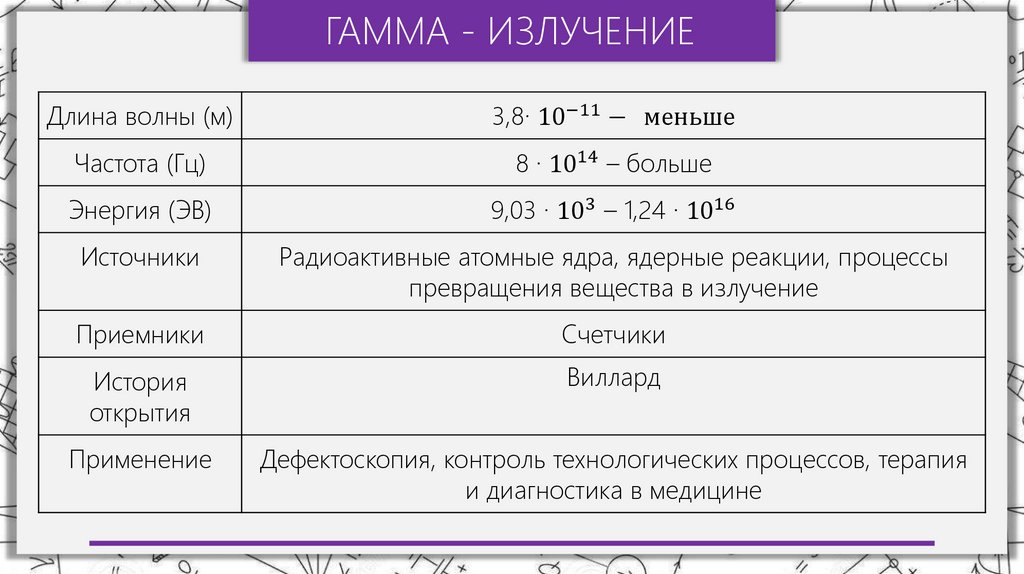

ГАММА - ИЗЛУЧЕНИЕ
Длина волны (м)
3,8· 10−11 − меньше
Частота (Гц)
8 · 1014 – больше
Энергия (ЭВ)
9,03 · 103 – 1,24 · 1016
Источники
Радиоактивные атомные ядра, ядерные реакции, процессы
превращения вещества в излучение
Приемники
Счетчики
История
открытия
Виллард
Применение
Дефектоскопия, контроль технологических процессов, терапия
и диагностика в медицине

20.

21.

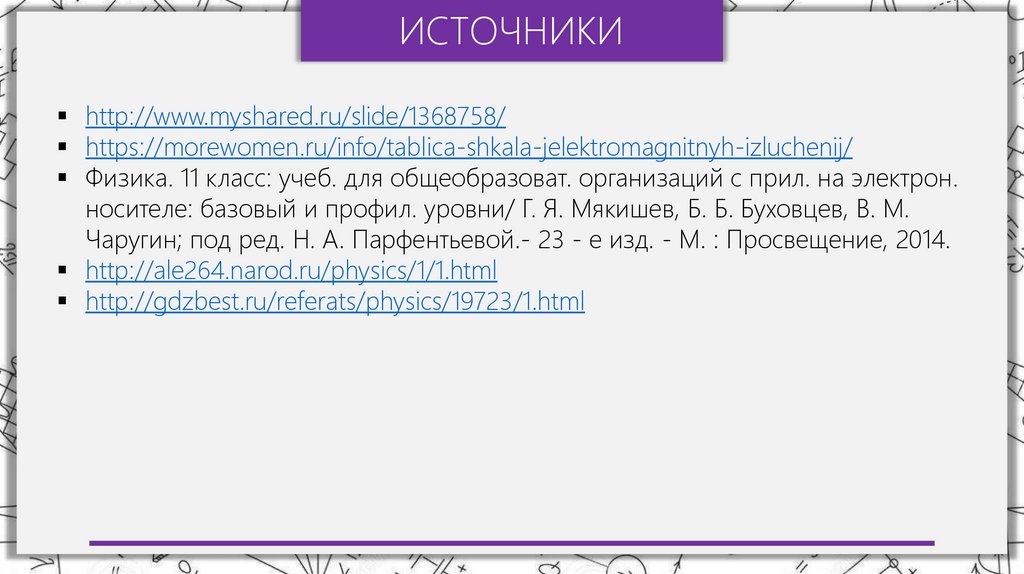

ИСТОЧНИКИ
http://www.myshared.ru/slide/1368758/
https://morewomen.ru/info/tablica-shkala-jelektromagnitnyh-izluchenij/
Физика. 11 класс: учеб. для общеобразоват. организаций с прил. на электрон.
носителе: базовый и профил. уровни/ Г. Я. Мякишев, Б. Б. Буховцев, В. М.
Чаругин; под ред. Н. А. Парфентьевой.- 23 - е изд. - М. : Просвещение, 2014.
http://ale264.narod.ru/physics/1/1.html
http://gdzbest.ru/referats/physics/19723/1.html
