Требования к РД по электрооборудованию (1)
1. Основные требования к оформлению рабочей документации по электрооборудованию и электроосвещению
2.
Данное руководство направлено на организацию процесса проверки рабочей документации по электрообоудованию иэлектроосвещению.
В руководстве рассмотрены основные требования, при которых документация может считаться рабочей:
1.
Пояснительная записка - должна содержать основные сведения об электроустановке, применяемом оборудовании,
принятых решениях по подключению оборудования и решениях в сфере электробезопасности.
2.
Однолинейные схемы – должны схематично отражать подключение электрооборудования к сети с учетом
применяемых аппаратов защиты и управления, элементов автоматики и кабельных линий.
3.
Планы сетей – должны отражать расположение и подключение оборудования с привязкой к планировке магазина,
прокладку кабельных трасс.
4.
Спецификация – должна содержать сведения обо всех используемых материалах с указанием объемов.
При отсутствии каких-либо разделов, отдельных листов или на листах отсутствует обязательная информация
документация рабочей считаться не может и требует доработки!
2

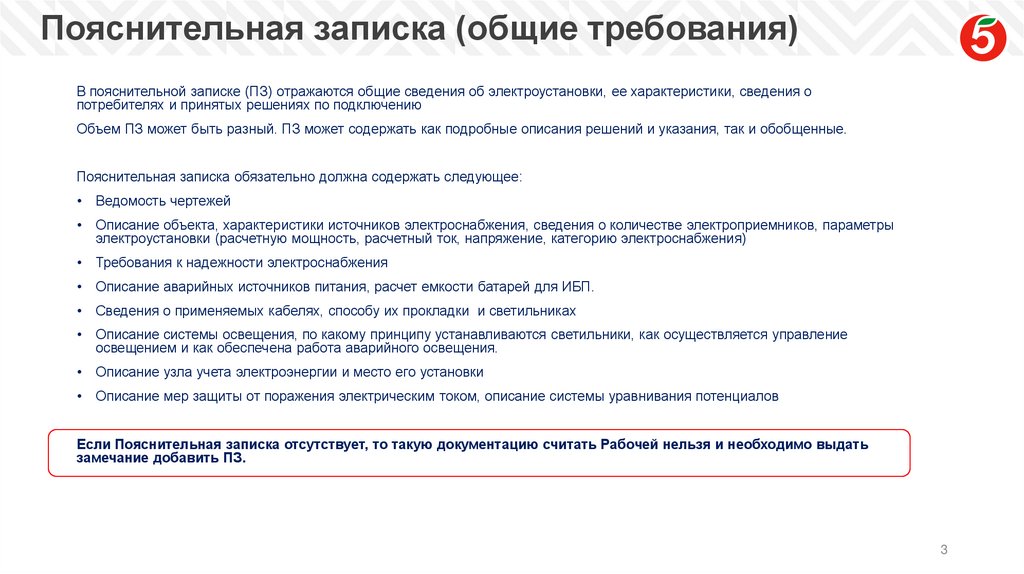

3. Пояснительная записка (общие требования)
В пояснительной записке (ПЗ) отражаются общие сведения об электроустановки, ее характеристики, сведения опотребителях и принятых решениях по подключению
Объем ПЗ может быть разный. ПЗ может содержать как подробные описания решений и указания, так и обобщенные.
Пояснительная записка обязательно должна содержать следующее:
Ведомость чертежей
Описание объекта, характеристики источников электроснабжения, сведения о количестве электроприемников, параметры
электроустановки (расчетную мощность, расчетный ток, напряжение, категорию электроснабжения)
Требования к надежности электроснабжения
Описание аварийных источников питания, расчет емкости батарей для ИБП.
Сведения о применяемых кабелях, способу их прокладки и светильниках
Описание системы освещения, по какому принципу устанавливаются светильники, как осуществляется управление
освещением и как обеспечена работа аварийного освещения.
Описание узла учета электроэнергии и место его установки
Описание мер защиты от поражения электрическим током, описание системы уравнивания потенциалов
Если Пояснительная записка отсутствует, то такую документацию считать Рабочей нельзя и необходимо выдать
замечание добавить ПЗ.
3

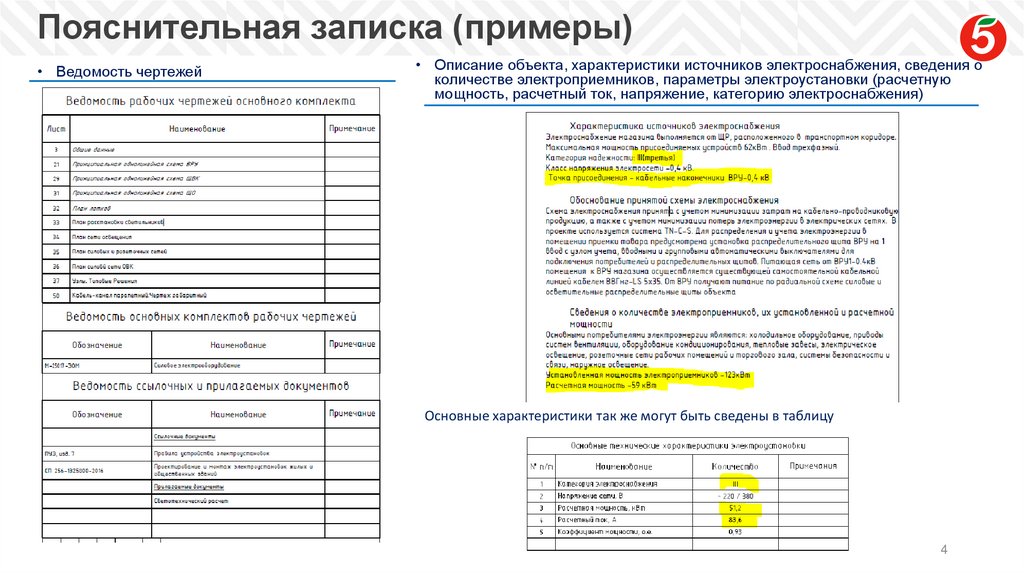

4. Пояснительная записка (примеры)
• Ведомость чертежей• Описание объекта, характеристики источников электроснабжения, сведения о
количестве электроприемников, параметры электроустановки (расчетную
мощность, расчетный ток, напряжение, категорию электроснабжения)
Основные характеристики так же могут быть сведены в таблицу
4

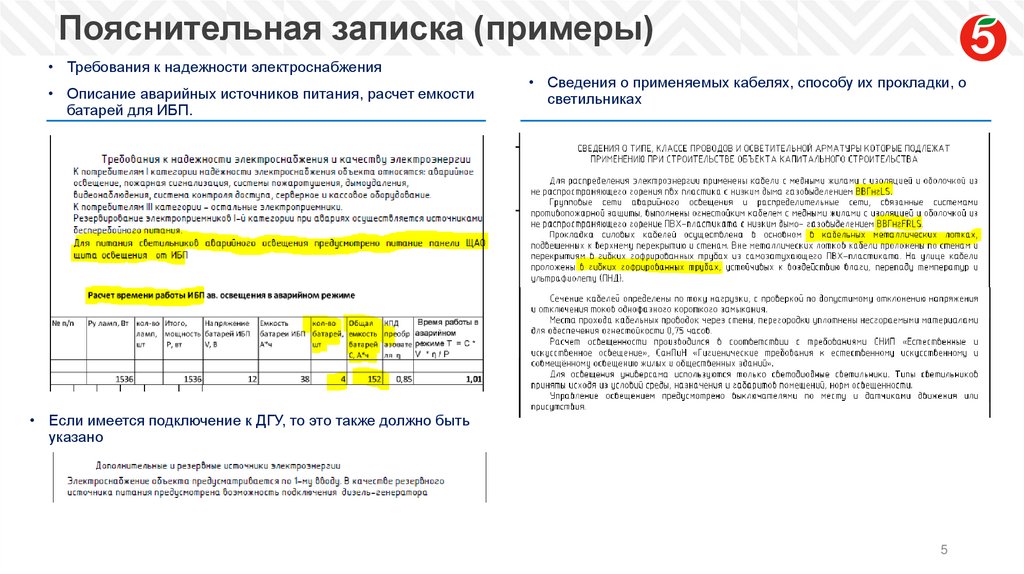

5. Пояснительная записка (примеры)
• Требования к надежности электроснабжения• Описание аварийных источников питания, расчет емкости
батарей для ИБП.
• Сведения о применяемых кабелях, способу их прокладки, о
светильниках
• Если имеется подключение к ДГУ, то это также должно быть
указано
5
6. Пояснительная записка (примеры)
Описание системы освещения, по какому принципу
устанавливаются светильники, как осуществляется управление
освещением и как обеспечена работа аварийного освещения.
Описание узла учета электроэнергии и места его установки
6

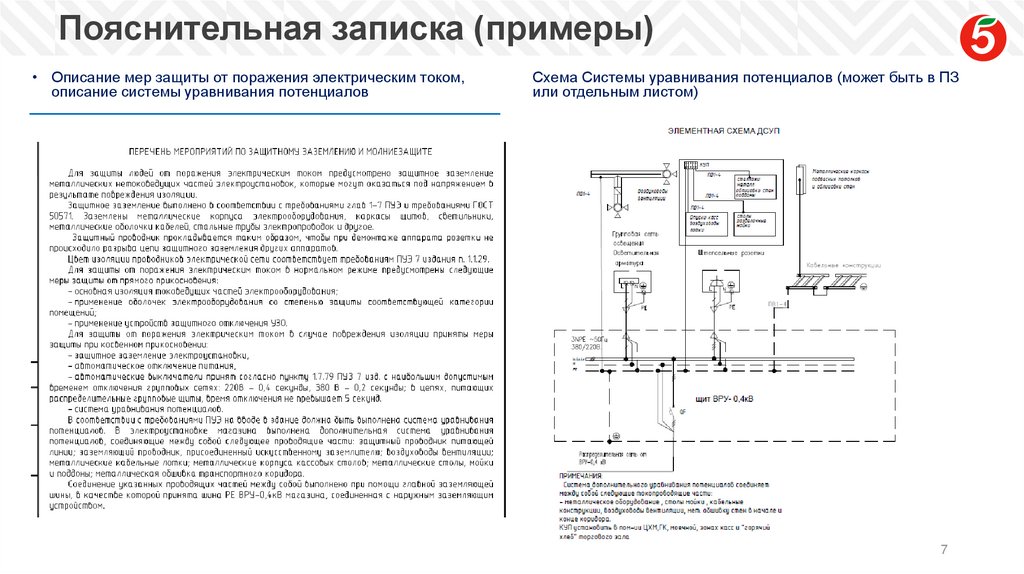

7. Пояснительная записка (примеры)
• Описание мер защиты от поражения электрическим током,описание системы уравнивания потенциалов
Схема Системы уравнивания потенциалов (может быть в ПЗ
или отдельным листом)
7

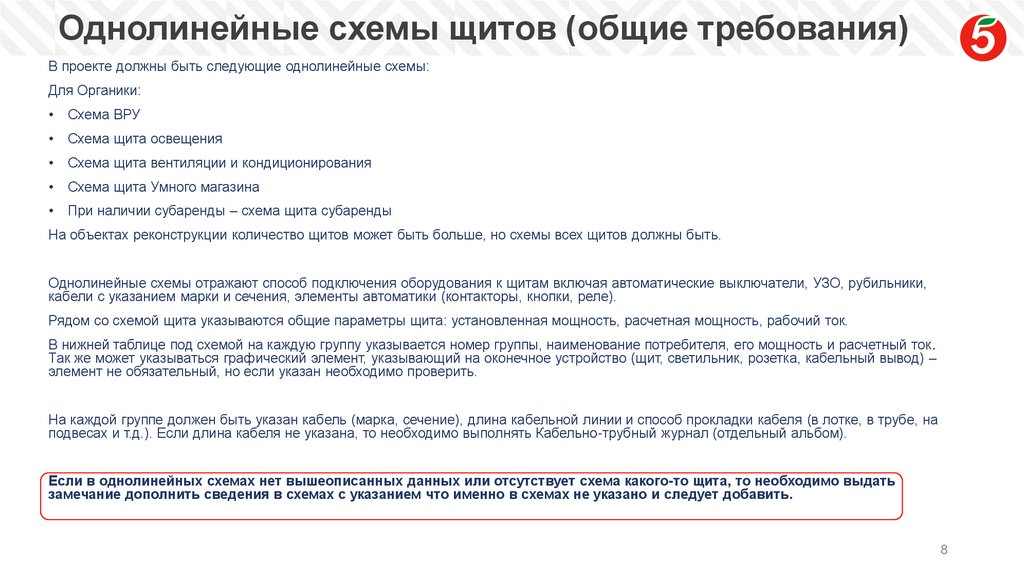

8. Однолинейные схемы щитов (общие требования)
В проекте должны быть следующие однолинейные схемы:Для Органики:
Схема ВРУ
Схема щита освещения
Схема щита вентиляции и кондиционирования
Схема щита Умного магазина
При наличии субаренды – схема щита субаренды
На объектах реконструкции количество щитов может быть больше, но схемы всех щитов должны быть.
Однолинейные схемы отражают способ подключения оборудования к щитам включая автоматические выключатели, УЗО, рубильники,
кабели с указанием марки и сечения, элементы автоматики (контакторы, кнопки, реле).
Рядом со схемой щита указываются общие параметры щита: установленная мощность, расчетная мощность, рабочий ток.
В нижней таблице под схемой на каждую группу указывается номер группы, наименование потребителя, его мощность и расчетный ток.
Так же может указываться графический элемент, указывающий на оконечное устройство (щит, светильник, розетка, кабельный вывод) –
элемент не обязательный, но если указан необходимо проверить.
На каждой группе должен быть указан кабель (марка, сечение), длина кабельной линии и способ прокладки кабеля (в лотке, в трубе, на
подвесах и т.д.). Если длина кабеля не указана, то необходимо выполнять Кабельно-трубный журнал (отдельный альбом).
Если в однолинейных схемах нет вышеописанных данных или отсутствует схема какого-то щита, то необходимо выдать
замечание дополнить сведения в схемах с указанием что именно в схемах не указано и следует добавить.
8

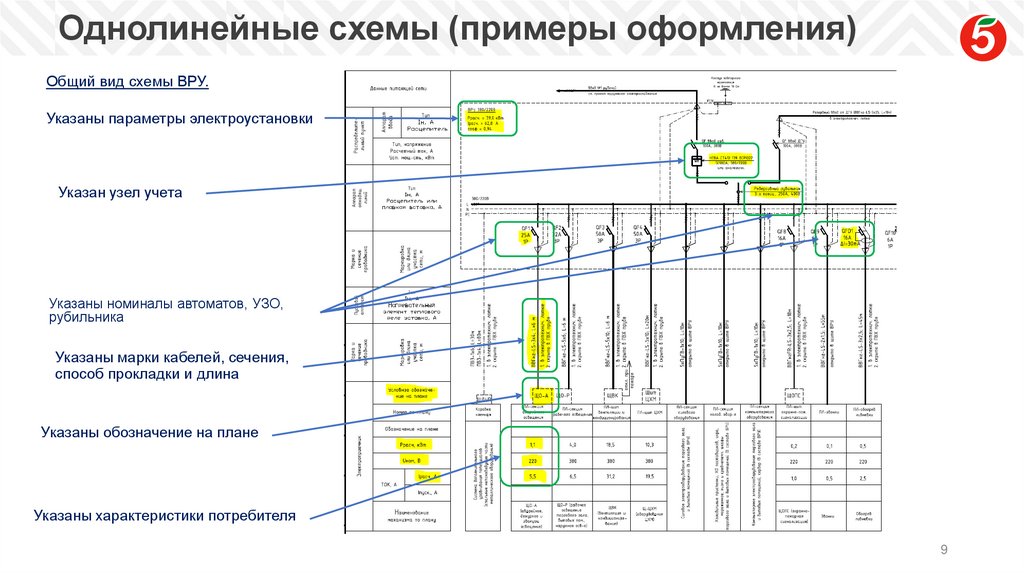

9. Однолинейные схемы (примеры оформления)
Общий вид схемы ВРУ.Указаны параметры электроустановки
Указан узел учета
Указаны номиналы автоматов, УЗО,
рубильника
Указаны марки кабелей, сечения,
способ прокладки и длина
Указаны обозначение на плане
Указаны характеристики потребителя
9

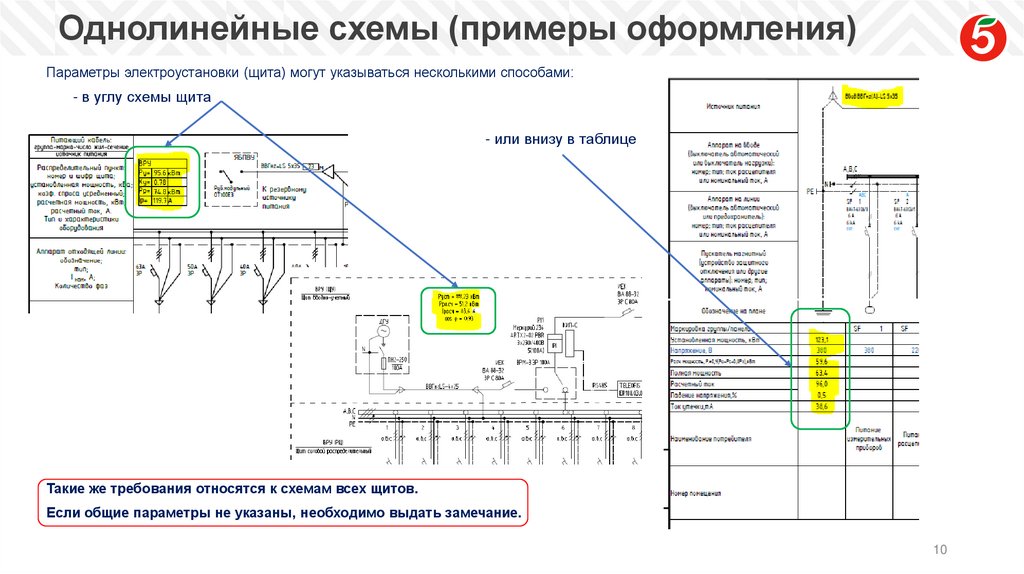

10. Однолинейные схемы (примеры оформления)
Параметры электроустановки (щита) могут указываться несколькими способами:- в углу схемы щита
- или внизу в таблице
Такие же требования относятся к схемам всех щитов.
Если общие параметры не указаны, необходимо выдать замечание.
10

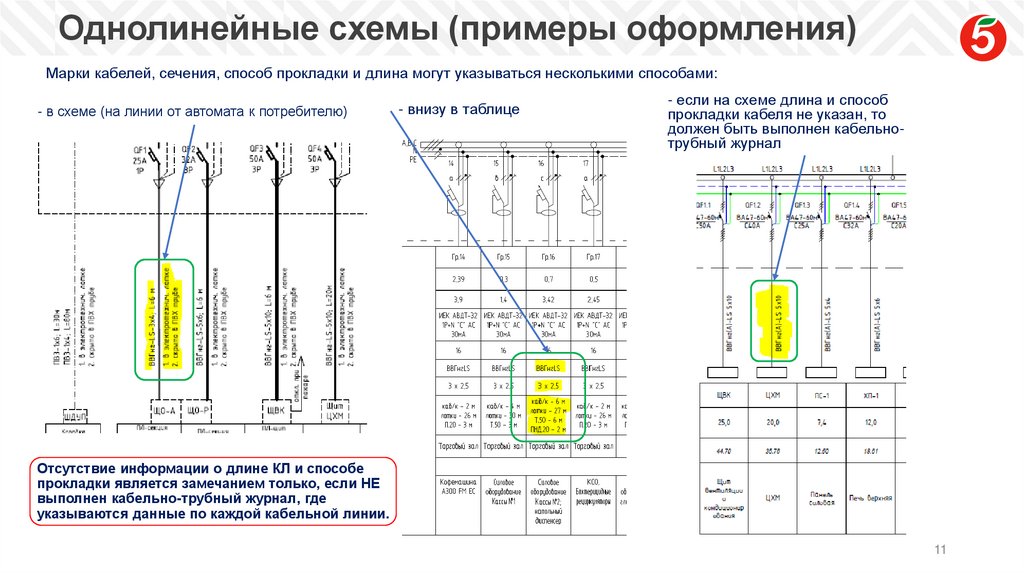

11. Однолинейные схемы (примеры оформления)
Марки кабелей, сечения, способ прокладки и длина могут указываться несколькими способами:- в схеме (на линии от автомата к потребителю)
- внизу в таблице
- если на схеме длина и способ
прокладки кабеля не указан, то
должен быть выполнен кабельнотрубный журнал
Отсутствие информации о длине КЛ и способе
прокладки является замечанием только, если НЕ
выполнен кабельно-трубный журнал, где
указываются данные по каждой кабельной линии.
11
12. Однолинейные схемы (пример схемы щита)
Общий вид схем распределительных щитов (на примере щита освещения).Обозначение щита
Общая мощность и ток
Указание в каком щите
и к какой группе
подключить кабель
Обозначение контактора
в соответствии со
схемой подключения к
Умному магазину
Данные по кабелю
Номер группы, так же
указывается на планах
Характеристики
подключенного
оборудования
Указано с какой группу
ВРУ и каким кабелем
подключен щит
Вводной автомат
Обозначение автомата
и дифф.автомата
Условное обозначение
потребителя
(светильник, розетка)
Наименование
подключенного
потребителя
12

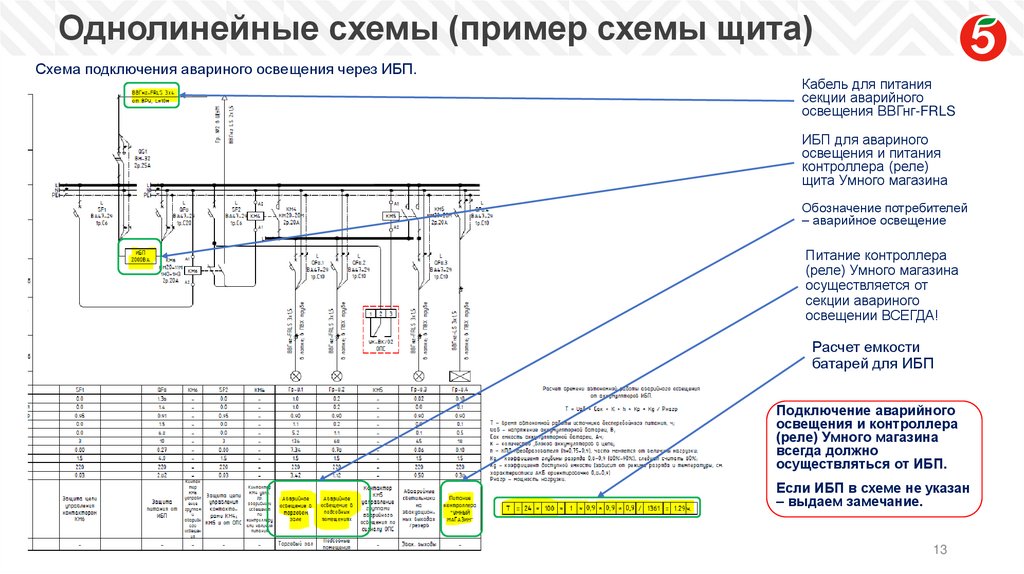

13. Однолинейные схемы (пример схемы щита)
Схема подключения авариного освещения через ИБП.Кабель для питания
секции аварийного
освещения ВВГнг-FRLS
ИБП для авариного
освещения и питания
контроллера (реле)
щита Умного магазина
Обозначение потребителей
– аварийное освещение
Питание контроллера
(реле) Умного магазина
осуществляется от
секции авариного
освещении ВСЕГДА!
Расчет емкости
батарей для ИБП
Подключение аварийного
освещения и контроллера
(реле) Умного магазина
всегда должно
осуществляться от ИБП.
Если ИБП в схеме не указан
– выдаем замечание.
13

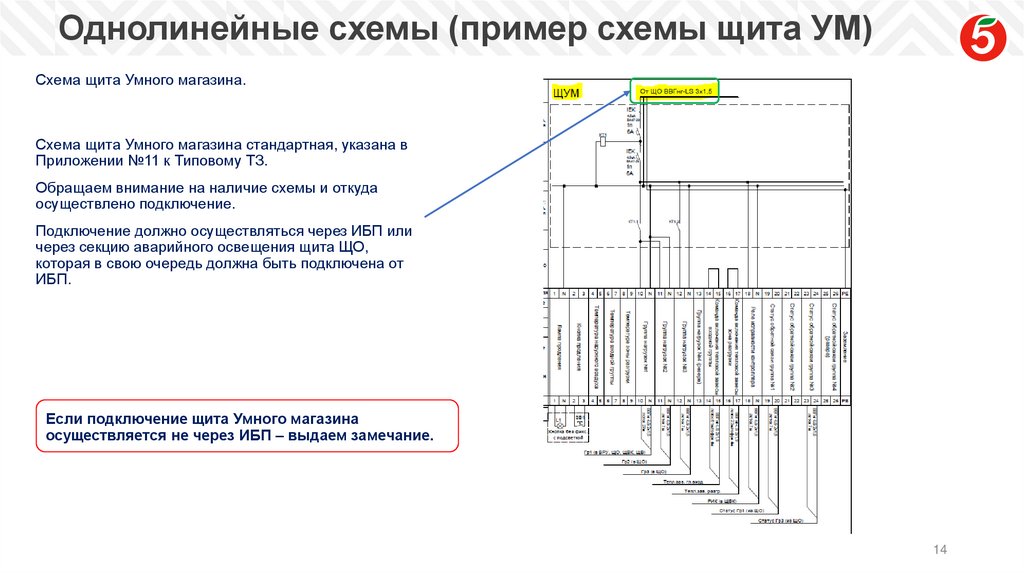

14. Однолинейные схемы (пример схемы щита УМ)
Схема щита Умного магазина.Схема щита Умного магазина стандартная, указана в
Приложении №11 к Типовому ТЗ.
Обращаем внимание на наличие схемы и откуда
осуществлено подключение.
Подключение должно осуществляться через ИБП или
через секцию аварийного освещения щита ЩО,
которая в свою очередь должна быть подключена от
ИБП.
Если подключение щита Умного магазина
осуществляется не через ИБП – выдаем замечание.
14

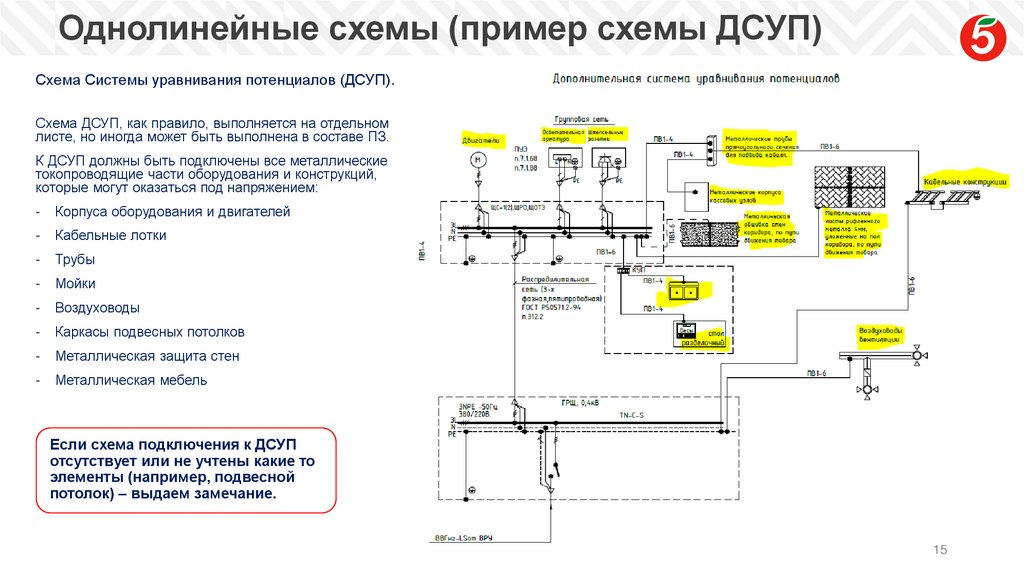

15. Однолинейные схемы (пример схемы ДСУП)
Схема Системы уравнивания потенциалов (ДСУП).Схема ДСУП, как правило, выполняется на отдельном
листе, но иногда может быть выполнена в составе ПЗ.
К ДСУП должны быть подключены все металлические
токопроводящие части оборудования и конструкций,
которые могут оказаться под напряжением:
-
Корпуса оборудования и двигателей
-
Кабельные лотки
-
Трубы
-
Мойки
-
Воздуховоды
-
Каркасы подвесных потолков
-
Металлическая защита стен
-
Металлическая мебель
Если схема подключения к ДСУП
отсутствует или не учтены какие то
элементы (например, подвесной
потолок) – выдаем замечание.
15
16. Планы сетей (общие требования)
На планах сетей указываются все элементы сетей с расшифровкой условных обозначений, обозначением принадлежности краспределительным группам, чтобы было однозначно понятно каким образом подводиться питание к потребителям начиная от
распределительного щита.
Планы сетей разделяются на:
1.
План трасс лотков
2.
План распределительной (розеточной) сети
3.
План подключения силового оборудования (может быть объединен с планом распределительно сети)
4.
План сетей освещения
5.
План подключения оборудования вентиляции и кондиционирования
На всех планах указываются места расположения распределительных щитов и ВРУ.
На планах розеток, освещения и вентиляции у каждого потребителя должен быть указан номер группы в соответствии со
схемами щитов и ВРУ и прорисованы кабельные линии к потребителям.
Все обозначения и элементы на планах должны быть выполнены в темных цветах, чтобы быть хорошо различимыми на белом
фоне при печати.
16

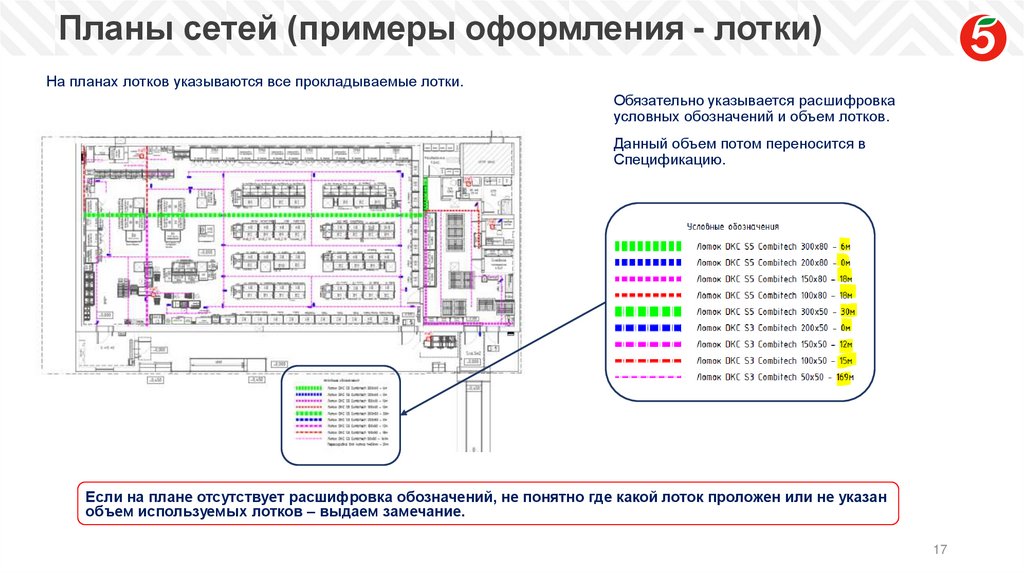

17. Планы сетей (примеры оформления - лотки)
На планах лотков указываются все прокладываемые лотки.Обязательно указывается расшифровка
условных обозначений и объем лотков.
Данный объем потом переносится в
Спецификацию.
Если на плане отсутствует расшифровка обозначений, не понятно где какой лоток проложен или не указан
объем используемых лотков – выдаем замечание.
17

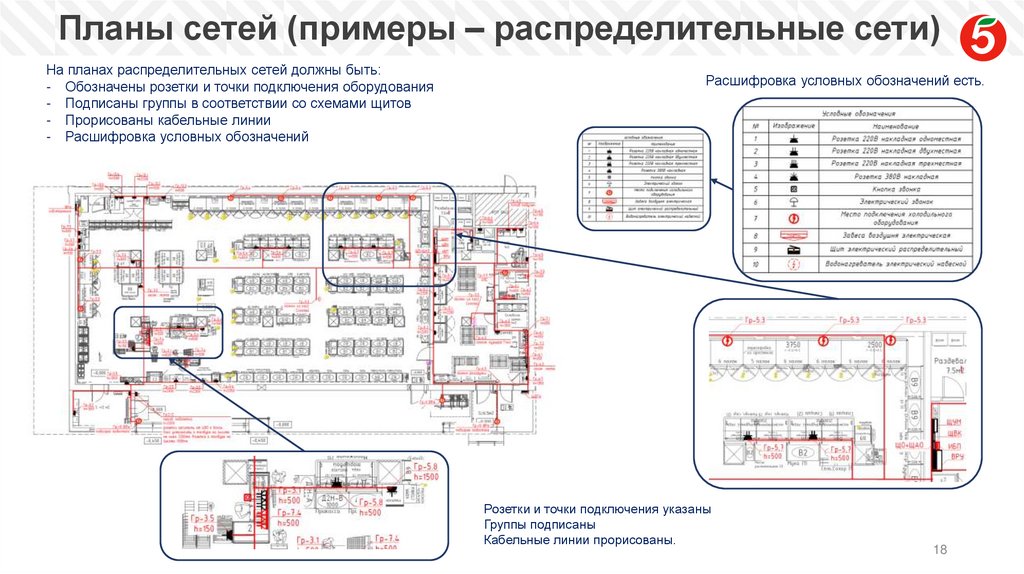

18. Планы сетей (примеры – распределительные сети)
На планах распределительных сетей должны быть:- Обозначены розетки и точки подключения оборудования
- Подписаны группы в соответствии со схемами щитов
- Прорисованы кабельные линии
- Расшифровка условных обозначений
Расшифровка условных обозначений есть.
Розетки и точки подключения указаны
Группы подписаны
Кабельные линии прорисованы.
18

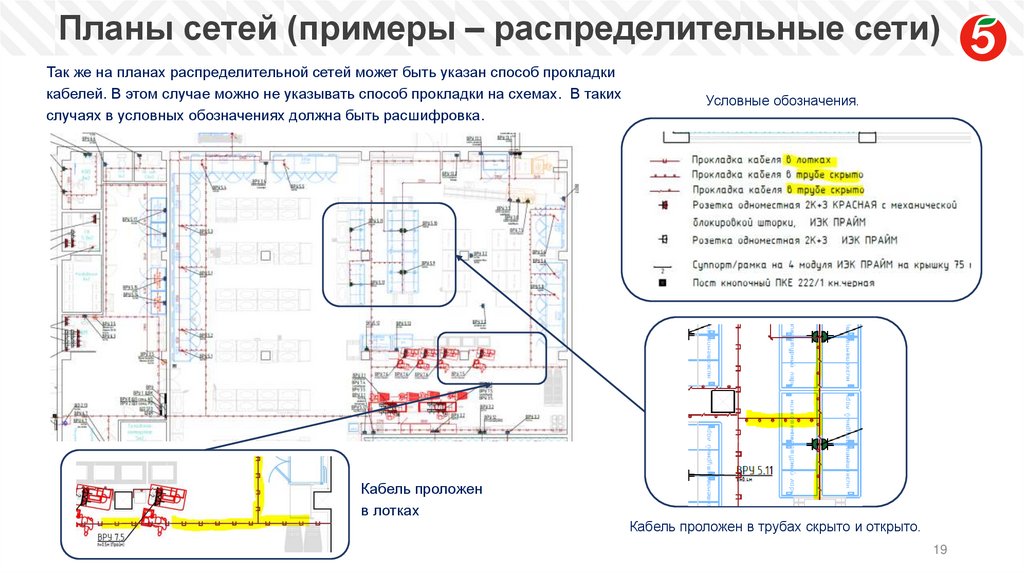

19. Планы сетей (примеры – распределительные сети)
Так же на планах распределительной сетей может быть указан способ прокладкикабелей. В этом случае можно не указывать способ прокладки на схемах. В таких
случаях в условных обозначениях должна быть расшифровка.
Условные обозначения.
Кабель проложен
в лотках
Кабель проложен в трубах скрыто и открыто.
19

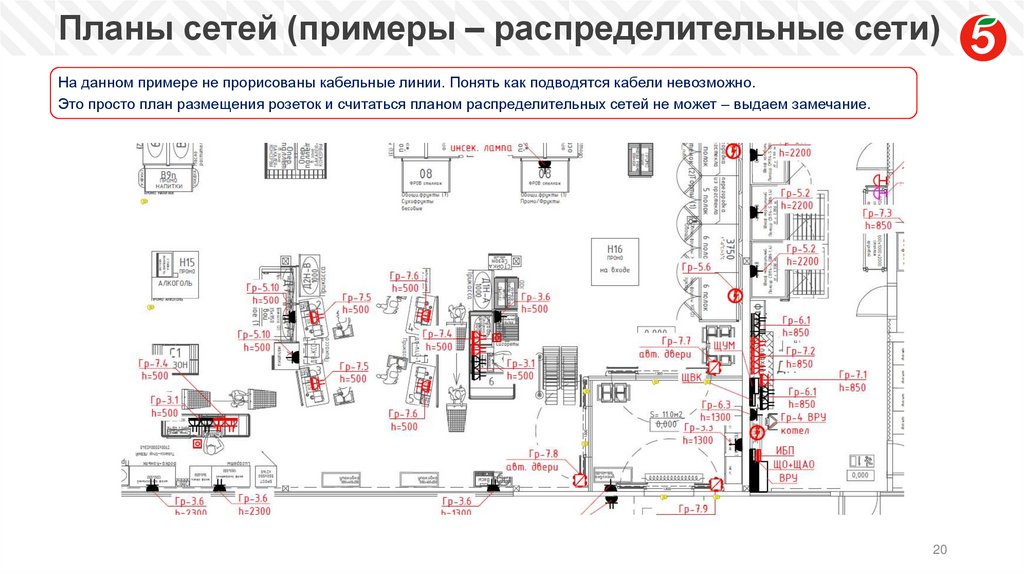

20. Планы сетей (примеры – распределительные сети)
На данном примере не прорисованы кабельные линии. Понять как подводятся кабели невозможно.Это просто план размещения розеток и считаться планом распределительных сетей не может – выдаем замечание.
20

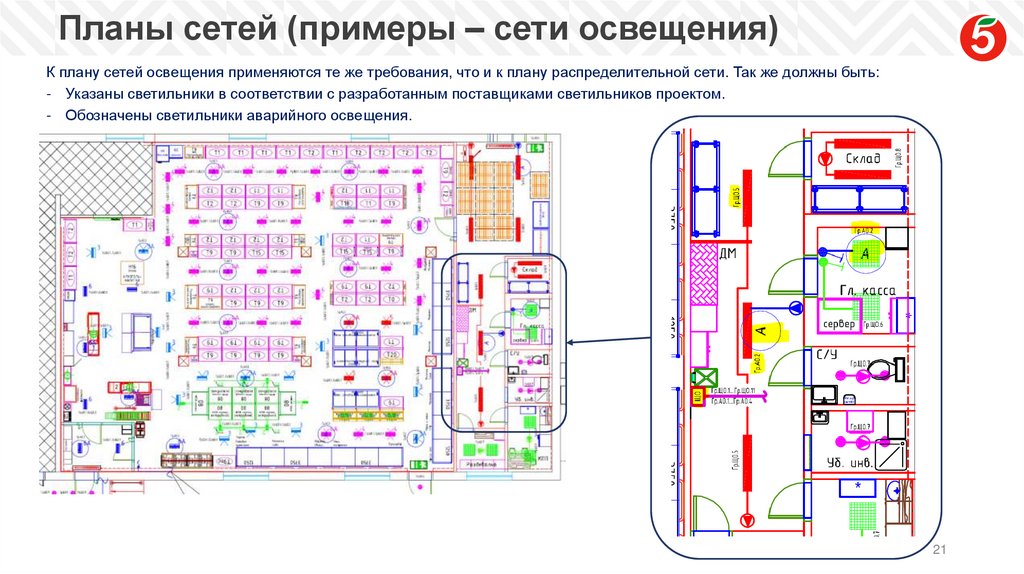

21. Планы сетей (примеры – сети освещения)
К плану сетей освещения применяются те же требования, что и к плану распределительной сети. Так же должны быть:- Указаны светильники в соответствии с разработанным поставщиками светильников проектом.
- Обозначены светильники аварийного освещения.
21

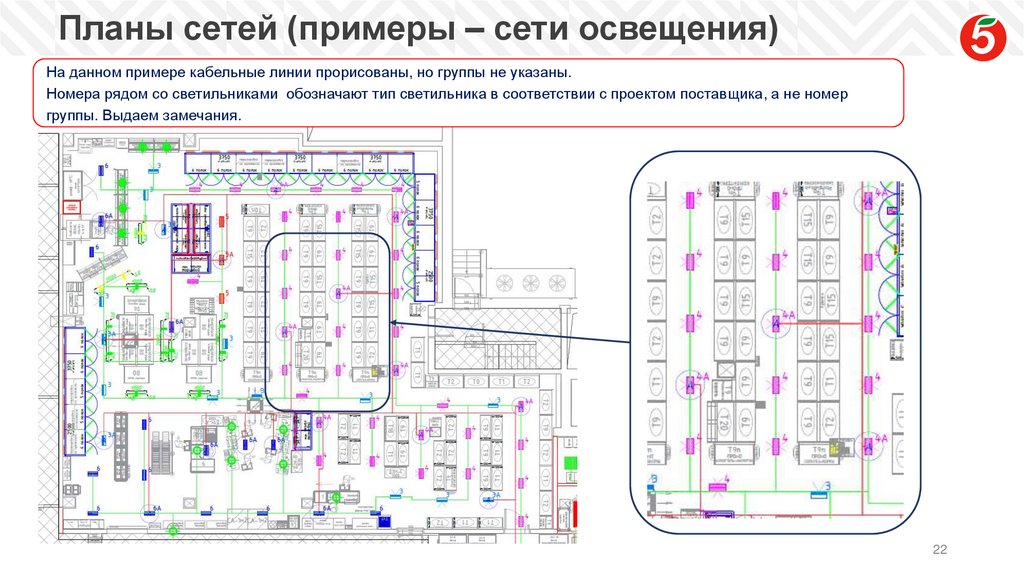

22. Планы сетей (примеры – сети освещения)
На данном примере кабельные линии прорисованы, но группы не указаны.Номера рядом со светильниками обозначают тип светильника в соответствии с проектом поставщика, а не номер
группы. Выдаем замечания.
22

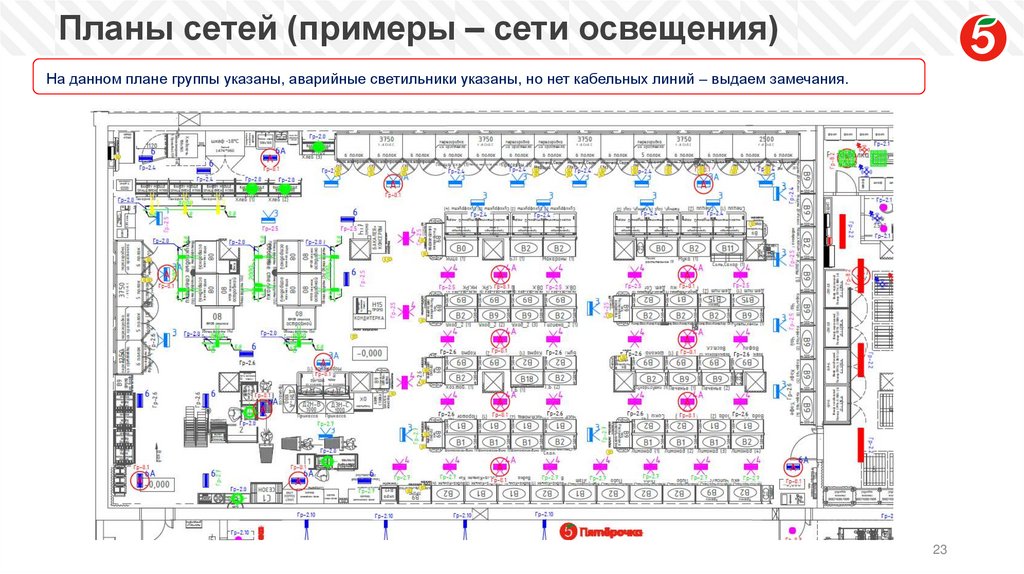

23. Планы сетей (примеры – сети освещения)
На данном плане группы указаны, аварийные светильники указаны, но нет кабельных линий – выдаем замечания.23

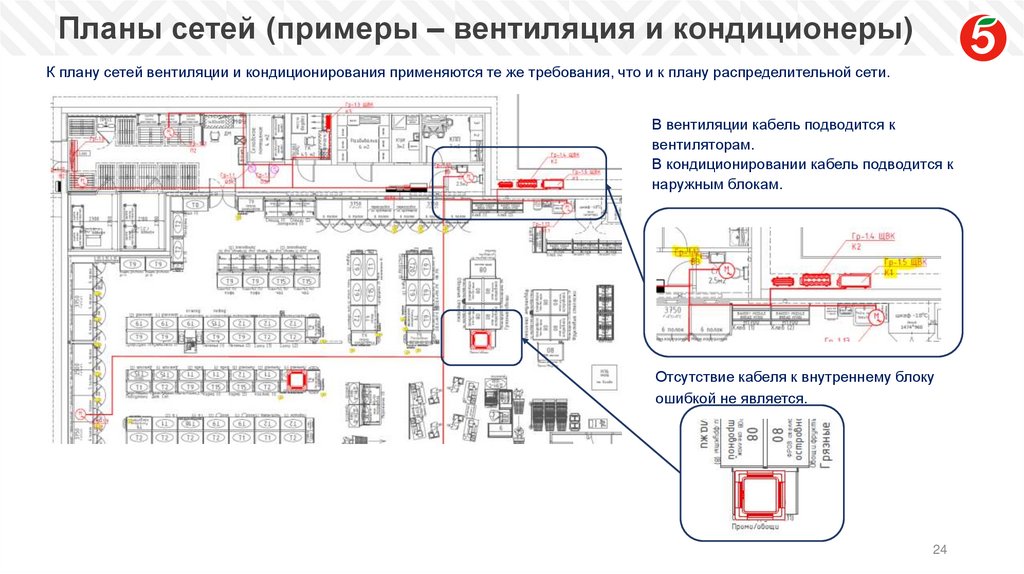

24. Планы сетей (примеры – вентиляция и кондиционеры)
К плану сетей вентиляции и кондиционирования применяются те же требования, что и к плану распределительной сети.В вентиляции кабель подводится к
вентиляторам.
В кондиционировании кабель подводится к
наружным блокам.
Отсутствие кабеля к внутреннему блоку
ошибкой не является.
24

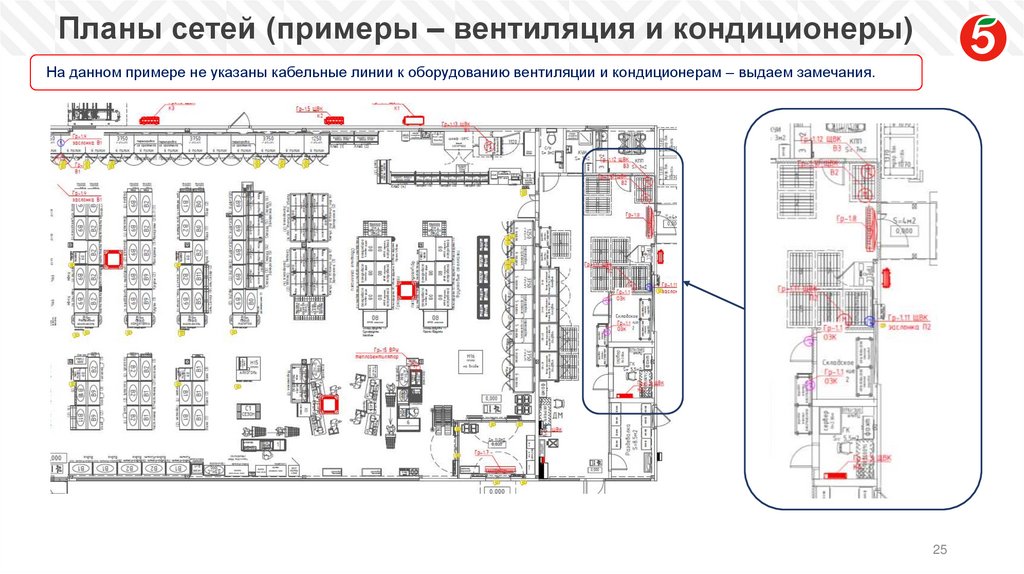

25. Планы сетей (примеры – вентиляция и кондиционеры)
На данном примере не указаны кабельные линии к оборудованию вентиляции и кондиционерам – выдаем замечания.25

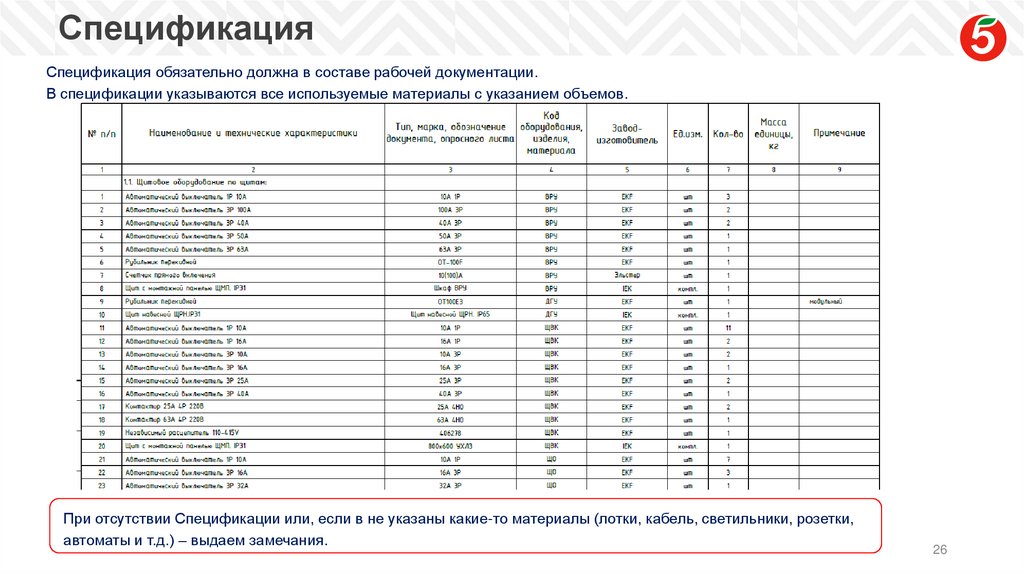

26. Спецификация
Спецификация обязательно должна в составе рабочей документации.В спецификации указываются все используемые материалы с указанием объемов.
При отсутствии Спецификации или, если в не указаны какие-то материалы (лотки, кабель, светильники, розетки,
автоматы и т.д.) – выдаем замечания.
26
27. Кабельный журнал (пример)
В кабельном журнале расписываются все кабельные линии по каждому участку.Если информации по объему кабелей, представленной на схемах или планах недостаточно или информация на
схемах и планах отсутствует, - выдаем замечание о необходимости выполнить Кабельный журнал.
27
