Тема 1-3 АК74М

1.

2.

ТЕМА №1
Стрелковое оружие
и гранатометы
ЗАНЯТИЕ 3
Материальная часть
5,45-мм автомата
Калашникова
АК74М

3.

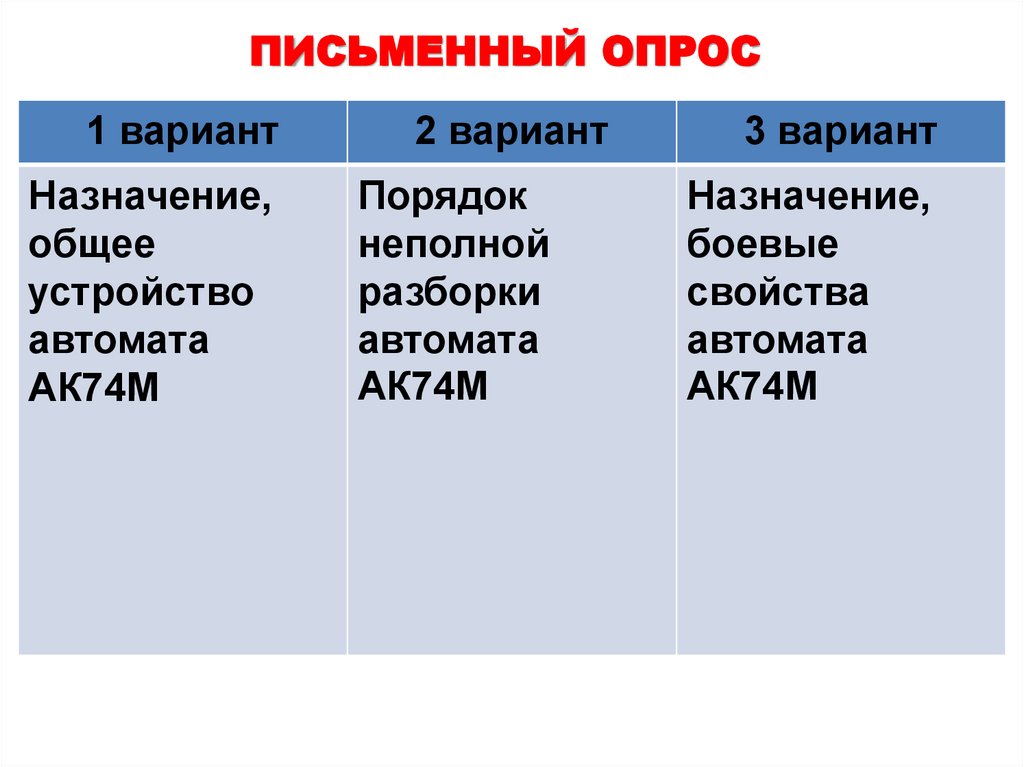

ПИСЬМЕННЫЙ ОПРОС
1 вариант
Назначение,
общее
устройство
автомата
АК74М
2 вариант
Порядок
неполной
разборки
автомата
АК74М
3 вариант
Назначение,
боевые
свойства
автомата
АК74М

4.

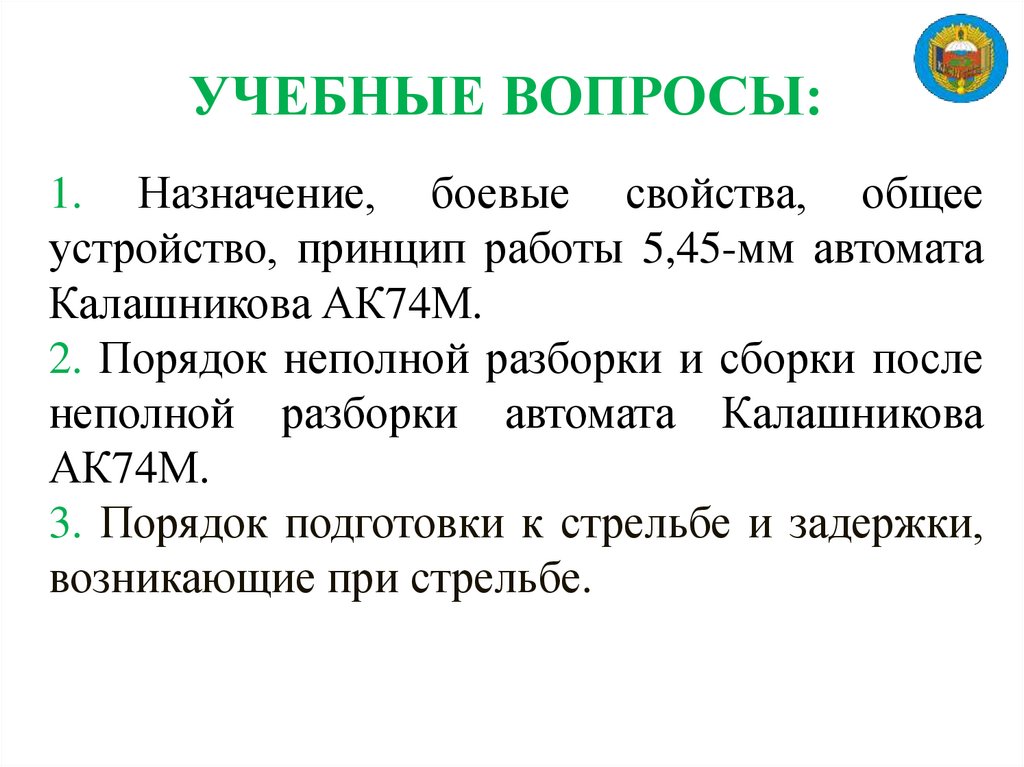

УЧЕБНЫЕ ВОПРОСЫ:
1. Назначение, боевые свойства, общее
устройство, принцип работы 5,45-мм автомата
Калашникова АК74М.
2. Порядок неполной разборки и сборки после
неполной разборки автомата Калашникова
АК74М.
3. Порядок подготовки к стрельбе и задержки,
возникающие при стрельбе.

5.

ЛИТЕРАТУРА:
1.Руководство
по
5,45-мм
автомату
Калашникова (АК74, АКС74, АК74Н,
АКС74Н) и 5,45-мм ручному пулемету
Калашникова (РПК74, РПКС74, РПК74Н,
РПКС74Н). Воениздат, 2001. – С 3-22, 93-96,
122.
2.Огневая подготовка. Учебник. Воениздат,
2008. – С. 92-117.

6.

1
Назначение, боевые свойства, общее
устройство, принцип работы 5,45-мм
автомата Калашникова АК74М.

7.

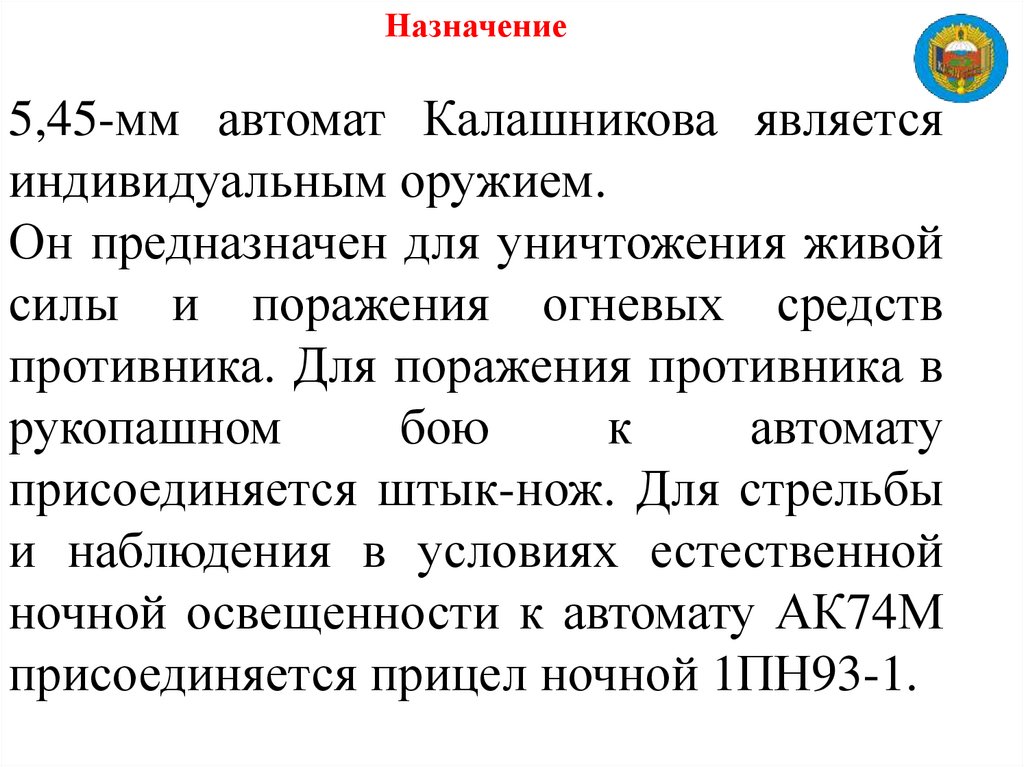

Назначение
5,45-мм автомат Калашникова является
индивидуальным оружием.
Он предназначен для уничтожения живой
силы и поражения огневых средств
противника. Для поражения противника в
рукопашном
бою
к
автомату
присоединяется штык-нож. Для стрельбы
и наблюдения в условиях естественной
ночной освещенности к автомату АК74М
присоединяется прицел ночной 1ПН93-1.

8.

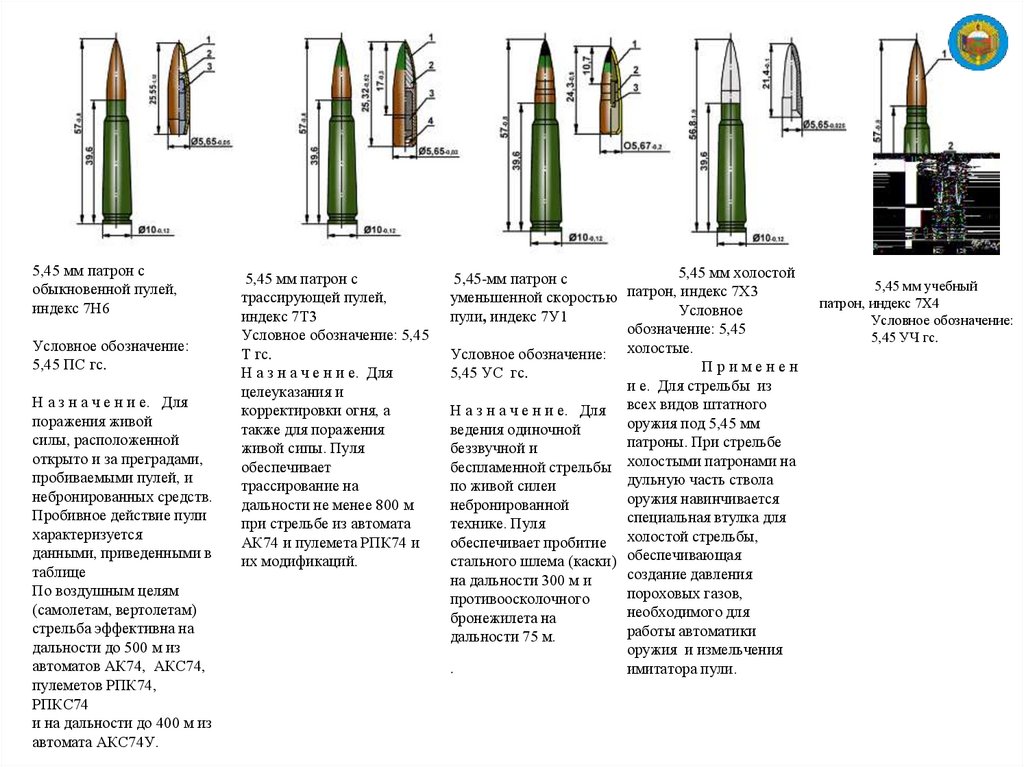

5,45 мм патрон с
обыкновенной пулей,
индекс 7Н6
Условное обозначение:
5,45 ПС гс.
Н а з н а ч е н и е. Для
поражения живой
силы, расположенной
открыто и за преградами,
пробиваемыми пулей, и
небронированных средств.
Пробивное действие пули
характеризуется
данными, приведенными в
таблице
По воздушным целям
(самолетам, вертолетам)
стрельба эффективна на
дальности до 500 м из
автоматов АК74, АКС74,
пулеметов РПК74,
РПКС74
и на дальности до 400 м из
автомата АКС74У.
5,45 мм патрон с
трассирующей пулей,
индекс 7Т3
Условное обозначение: 5,45
Т гс.
Н а з н а ч е н и е. Для
целеуказания и
корректировки огня, а
также для поражения
живой сипы. Пуля
обеспечивает
трассирование на
дальности не менее 800 м
при стрельбе из автомата
АК74 и пулемета РПК74 и
их модификаций.
5,45 мм холостой
5,45-мм патрон с
уменьшенной скоростью патрон, индекс 7Х3
Условное
пули, индекс 7У1
обозначение: 5,45
Условное обозначение: холостые.
Применен
5,45 УС гс.
и е. Для стрельбы из
Н а з н а ч е н и е. Для всех видов штатного
оружия под 5,45 мм
ведения одиночной
патроны. При стрельбе
беззвучной и
беспламенной стрельбы холостыми патронами на
дульную часть ствола
по живой силеи
оружия навинчивается
небронированной
специальная втулка для
технике. Пуля
обеспечивает пробитие холостой стрельбы,
стального шлема (каски) обеспечивающая
создание давления
на дальности 300 м и
пороховых газов,
противоосколочного
необходимого для
бронежилета на
работы автоматики
дальности 75 м.
оружия и измельчения
.
имитатора пули.
5,45 мм учебный
патрон, индекс 7Х4
Условное обозначение:
5,45 УЧ гс.

9.

Параметр
Значение
5,45
Калибр, мм
Прицельная дальность, м
1000
Дальность прямого выстрела:
по грудной фигуре, м
440
по бегущей фигуре, м
625
Темп стрельбы, выстр./мин
650
Боевая скорострельность, выстр./мин:
при стрельбе одиночными выстрелами
40
при стрельбе очередями
100
Начальная скорость пули, м/с
900
Дальность, до которой
действие пули, м
сохраняется
убойное
1350
Предельная дальность полета пули, м
3150
Масса со снаряженным магазином, кг
3,5
Емкость магазина, патронов
30

10.

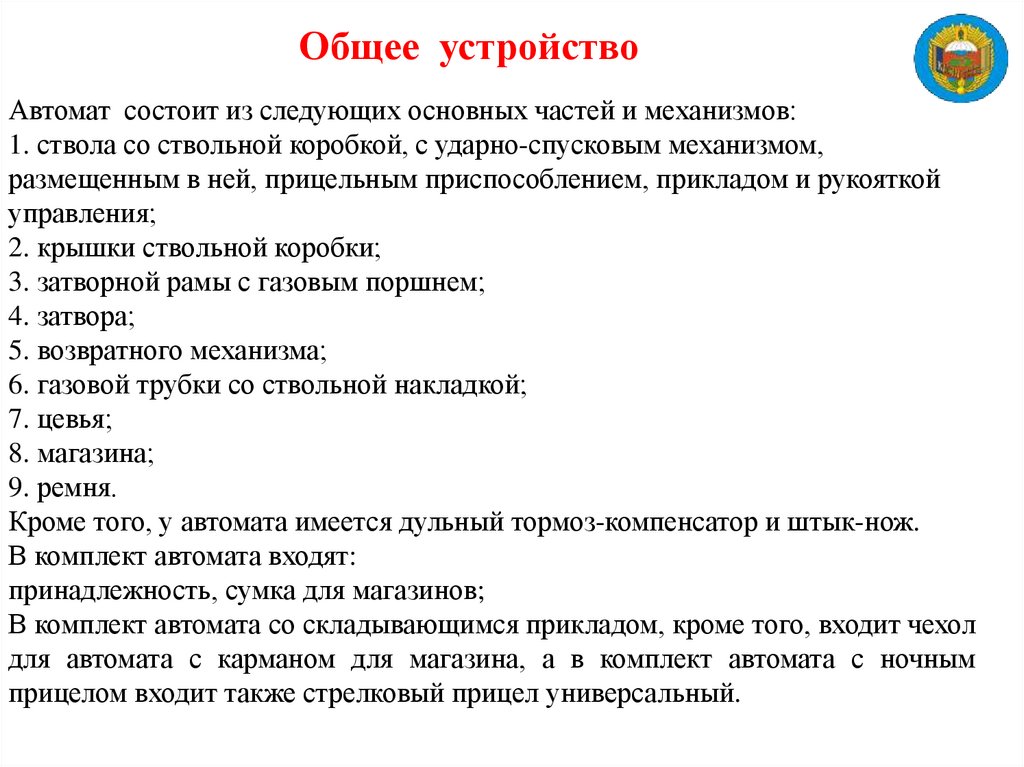

Общее устройство
Автомат состоит из следующих основных частей и механизмов:
1. ствола со ствольной коробкой, с ударно-спусковым механизмом,
размещенным в ней, прицельным приспособлением, прикладом и рукояткой
управления;
2. крышки ствольной коробки;
3. затворной рамы с газовым поршнем;
4. затвора;
5. возвратного механизма;
6. газовой трубки со ствольной накладкой;
7. цевья;
8. магазина;
9. ремня.
Кроме того, у автомата имеется дульный тормоз-компенсатор и штык-нож.
В комплект автомата входят:
принадлежность, сумка для магазинов;
В комплект автомата со складывающимся прикладом, кроме того, входит чехол
для автомата с карманом для магазина, а в комплект автомата с ночным
прицелом входит также стрелковый прицел универсальный.

11.

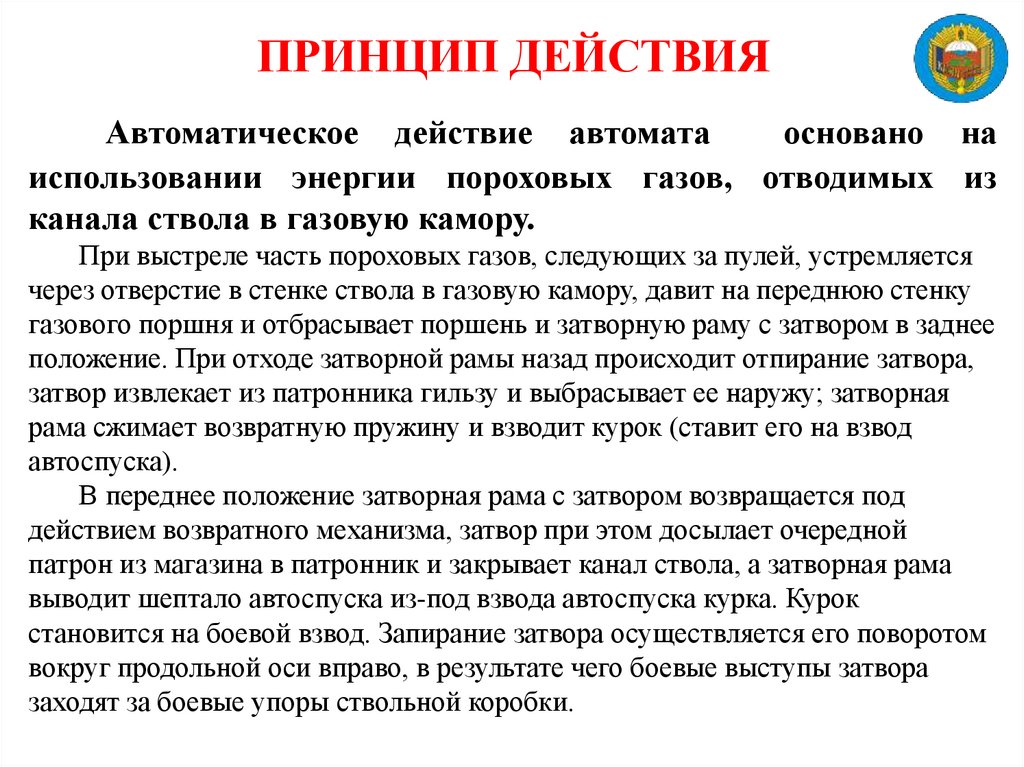

ПРИНЦИП ДЕЙСТВИЯ
Автоматическое действие автомата
основано на
использовании энергии пороховых газов, отводимых из
канала ствола в газовую камору.
При выстреле часть пороховых газов, следующих за пулей, устремляется
через отверстие в стенке ствола в газовую камору, давит на переднюю стенку
газового поршня и отбрасывает поршень и затворную раму с затвором в заднее
положение. При отходе затворной рамы назад происходит отпирание затвора,
затвор извлекает из патронника гильзу и выбрасывает ее наружу; затворная
рама сжимает возвратную пружину и взводит курок (ставит его на взвод
автоспуска).
В переднее положение затворная рама с затвором возвращается под
действием возвратного механизма, затвор при этом досылает очередной
патрон из магазина в патронник и закрывает канал ствола, а затворная рама
выводит шептало автоспуска из-под взвода автоспуска курка. Курок
становится на боевой взвод. Запирание затвора осуществляется его поворотом
вокруг продольной оси вправо, в результате чего боевые выступы затвора
заходят за боевые упоры ствольной коробки.

12.

2
Порядок неполной разборки и сборки
после неполной разборки
автомата Калашникова АК74М.

13.

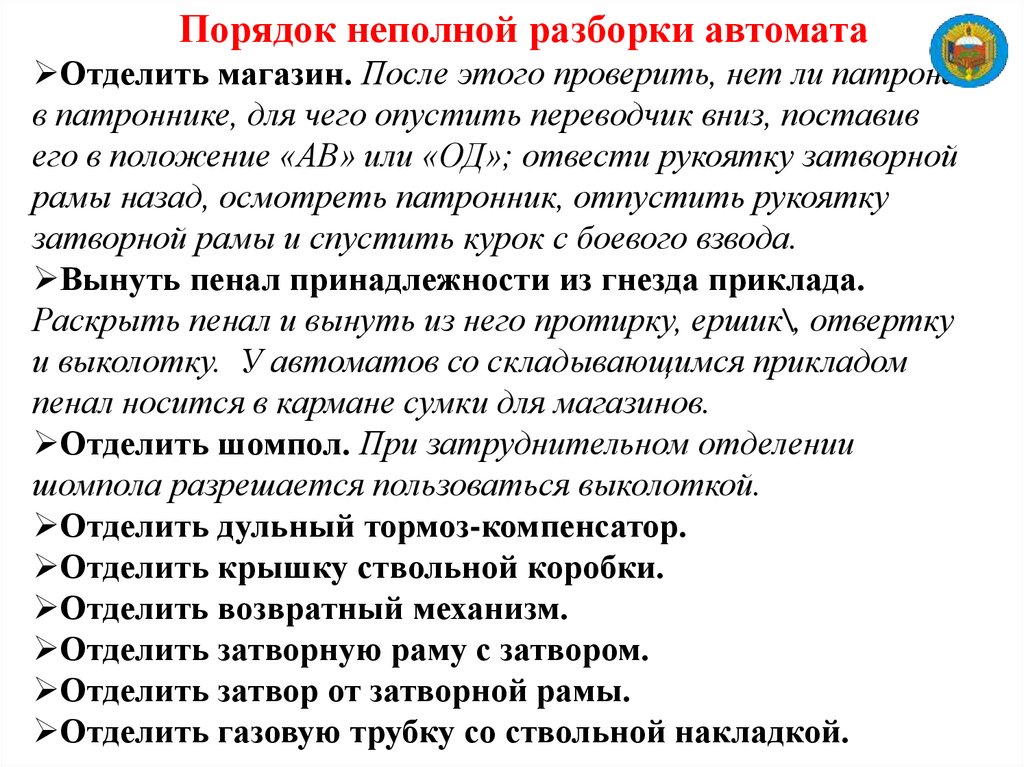

Порядок неполной разборки автомата
Отделить магазин. После этого проверить, нет ли патрона
в патроннике, для чего опустить переводчик вниз, поставив
его в положение «АВ» или «ОД»; отвести рукоятку затворной
рамы назад, осмотреть патронник, отпустить рукоятку
затворной рамы и спустить курок с боевого взвода.
Вынуть пенал принадлежности из гнезда приклада.
Раскрыть пенал и вынуть из него протирку, ершик\, отвертку
и выколотку. У автоматов со складывающимся прикладом
пенал носится в кармане сумки для магазинов.
Отделить шомпол. При затруднительном отделении
шомпола разрешается пользоваться выколоткой.
Отделить дульный тормоз-компенсатор.
Отделить крышку ствольной коробки.
Отделить возвратный механизм.
Отделить затворную раму с затвором.
Отделить затвор от затворной рамы.
Отделить газовую трубку со ствольной накладкой.

14.

3
Порядок подготовки к стрельбе и
задержки, возникающие при стрельбе

15.

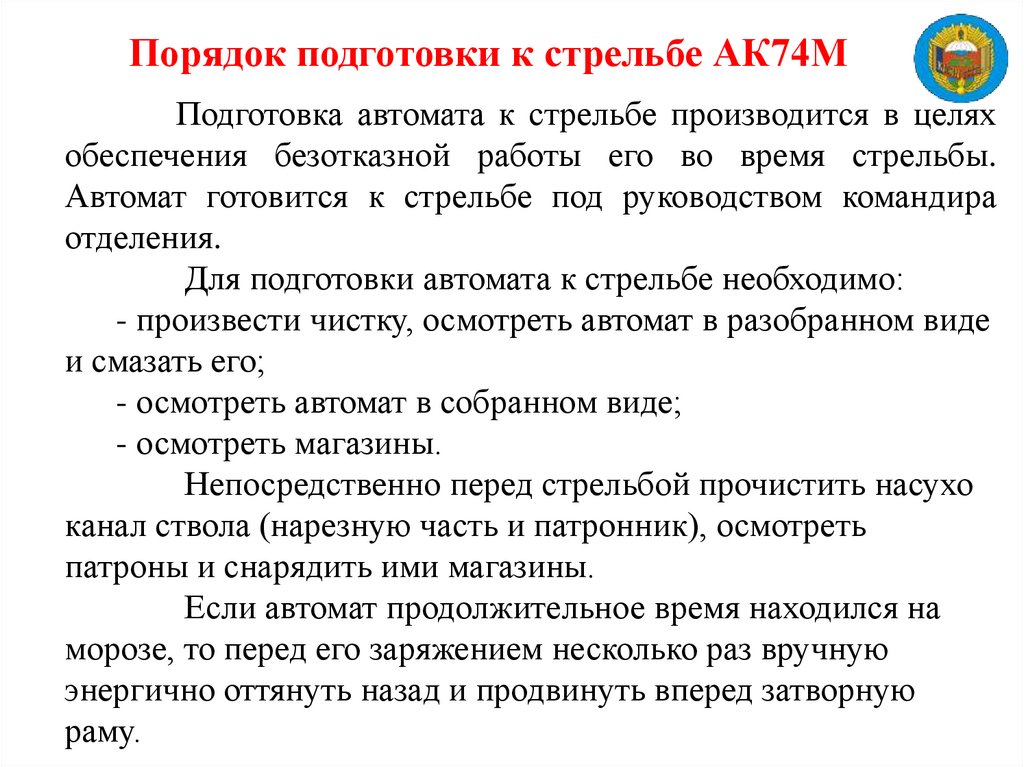

Порядок подготовки к стрельбе АК74М
Подготовка автомата к стрельбе производится в целях
обеспечения безотказной работы его во время стрельбы.
Автомат готовится к стрельбе под руководством командира
отделения.
Для подготовки автомата к стрельбе необходимо:
- произвести чистку, осмотреть автомат в разобранном виде
и смазать его;
- осмотреть автомат в собранном виде;
- осмотреть магазины.
Непосредственно перед стрельбой прочистить насухо
канал ствола (нарезную часть и патронник), осмотреть
патроны и снарядить ими магазины.
Если автомат продолжительное время находился на
морозе, то перед его заряжением несколько раз вручную
энергично оттянуть назад и продвинуть вперед затворную
раму.

16.

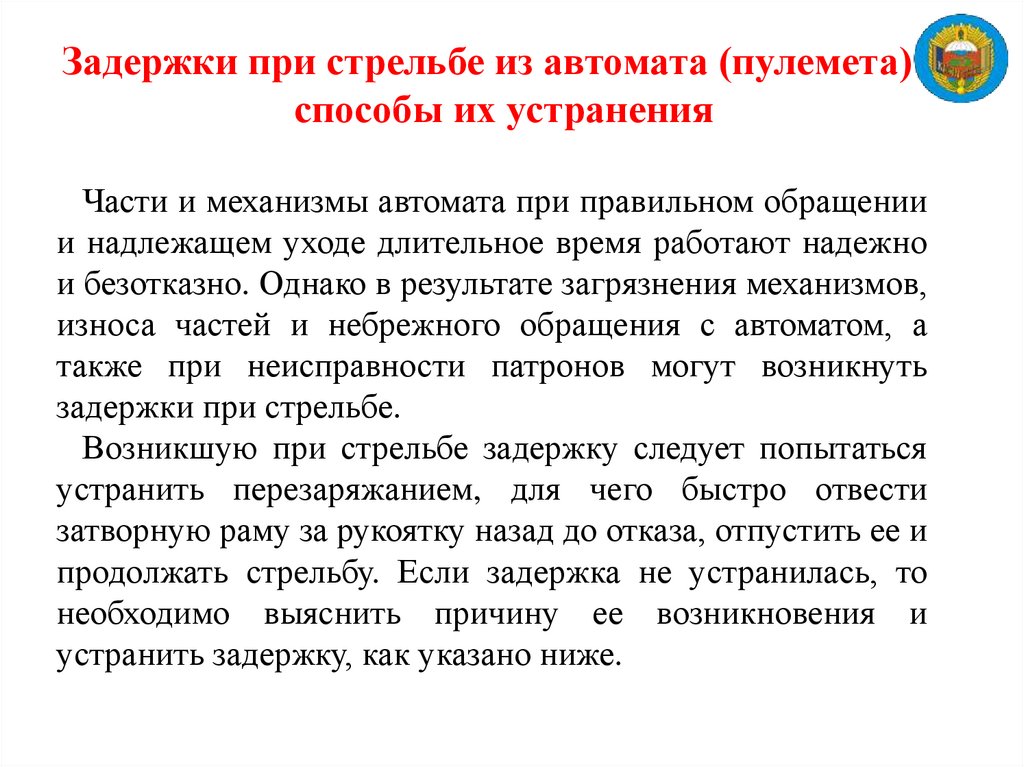

Задержки при стрельбе из автомата (пулемета) и
способы их устранения
Части и механизмы автомата при правильном обращении
и надлежащем уходе длительное время работают надежно
и безотказно. Однако в результате загрязнения механизмов,
износа частей и небрежного обращения с автоматом, а
также при неисправности патронов могут возникнуть
задержки при стрельбе.
Возникшую при стрельбе задержку следует попытаться
устранить перезаряжанием, для чего быстро отвести
затворную раму за рукоятку назад до отказа, отпустить ее и
продолжать стрельбу. Если задержка не устранилась, то
необходимо выяснить причину ее возникновения и
устранить задержку, как указано ниже.

17.

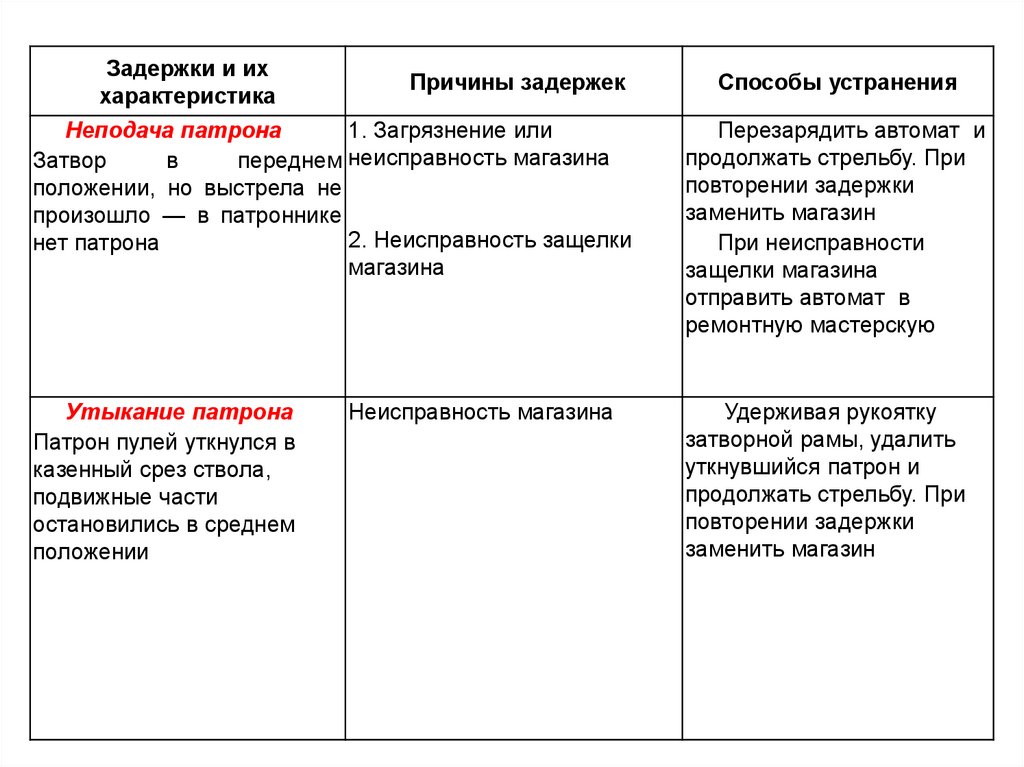

Задержки и их
характеристика
Причины задержек
Способы устранения
Неподача патрона
1. Загрязнение или
Затвор
в
переднем неисправность магазина
положении, но выстрела не
произошло — в патроннике
2. Неисправность защелки
нет патрона
магазина
Перезарядить автомат и
продолжать стрельбу. При
повторении задержки
заменить магазин
При неисправности
защелки магазина
отправить автомат в
ремонтную мастерскую
Утыкание патрона
Патрон пулей уткнулся в
казенный срез ствола,
подвижные части
остановились в среднем
положении
Удерживая рукоятку
затворной рамы, удалить
уткнувшийся патрон и
продолжать стрельбу. При
повторении задержки
заменить магазин
Неисправность магазина

18.

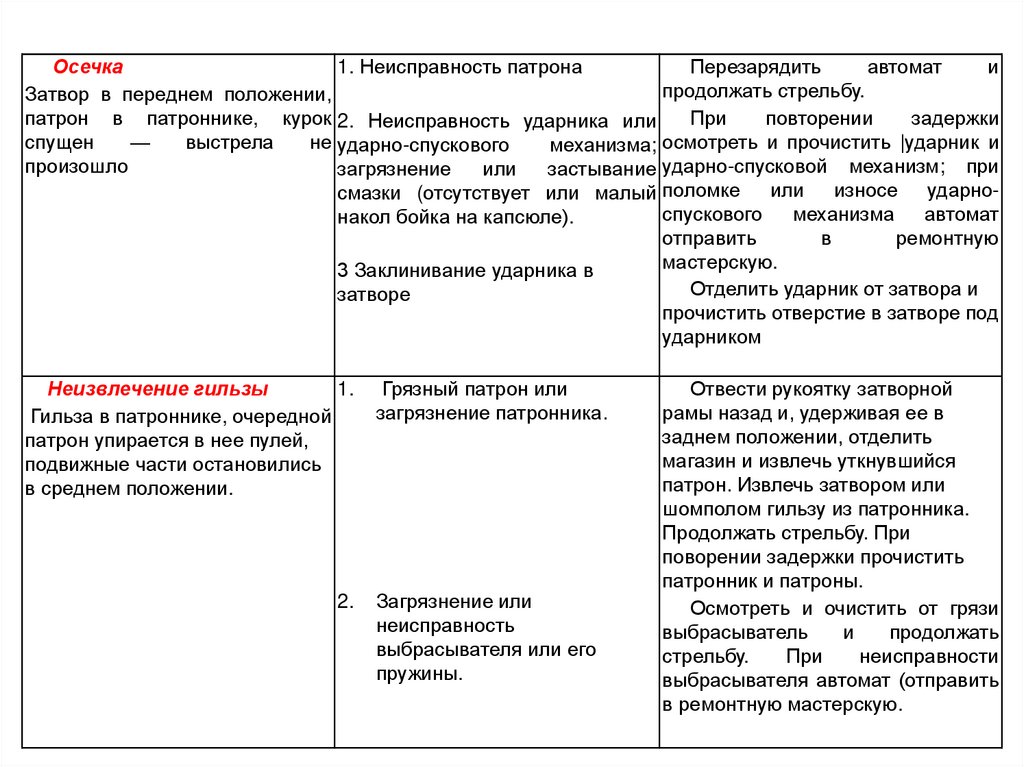

Осечка
1. Неисправность патрона
Перезарядить
автомат
и
продолжать стрельбу.
Затвор в переднем положении,
патрон в патроннике, курок 2. Неисправность ударника или
При
повторении
задержки
спущен
—
выстрела
не ударно-спускового
механизма; осмотреть и прочистить |ударник и
произошло
загрязнение
или
застывание ударно-спусковой механизм; при
смазки (отсутствует или малый поломке или износе ударноспускового
механизма автомат
накол бойка на капсюле).
отправить
в
ремонтную
мастерскую.
3 Заклинивание ударника в
Отделить ударник от затвора и
затворе
прочистить отверстие в затворе под
ударником
Неизвлечение гильзы
1.
Гильза в патроннике, очередной
патрон упирается в нее пулей,
подвижные части остановились
в среднем положении.
Грязный патрон или
загрязнение патронника.
2.
Загрязнение или
неисправность
выбрасывателя или его
пружины.
Отвести рукоятку затворной
рамы назад и, удерживая ее в
заднем положении, отделить
магазин и извлечь уткнувшийся
патрон. Извлечь затвором или
шомполом гильзу из патронника.
Продолжать стрельбу. При
поворении задержки прочистить
патронник и патроны.
Осмотреть и очистить от грязи
выбрасыватель
и
продолжать
стрельбу.
При
неисправности
выбрасывателя автомат (отправить
в ремонтную мастерскую.

19.

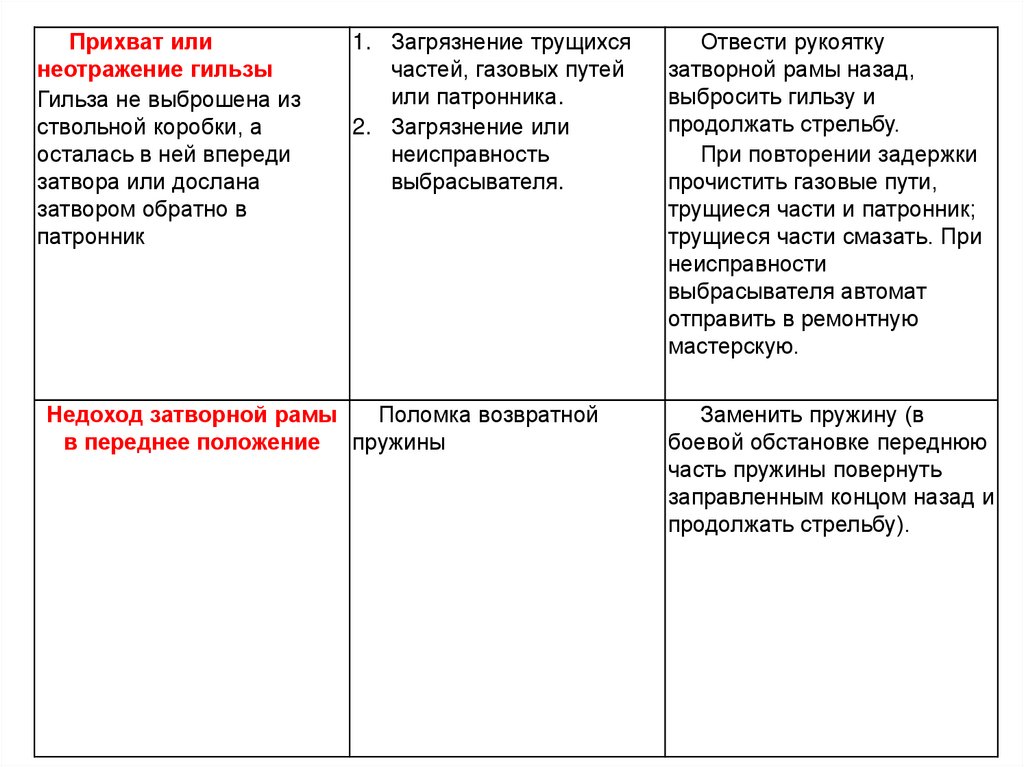

Прихват или
неотражение гильзы
Гильза не выброшена из
ствольной коробки, а
осталась в ней впереди
затвора или дослана
затвором обратно в
патронник
1. Загрязнение трущихся
частей, газовых путей
или патронника.
2. Загрязнение или
неисправность
выбрасывателя.
Недоход затворной рамы
Поломка возвратной
в переднее положение пружины
Отвести рукоятку
затворной рамы назад,
выбросить гильзу и
продолжать стрельбу.
При повторении задержки
прочистить газовые пути,
трущиеся части и патронник;
трущиеся части смазать. При
неисправности
выбрасывателя автомат
отправить в ремонтную
мастерскую.
Заменить пружину (в
боевой обстановке переднюю
часть пружины повернуть
заправленным концом назад и
продолжать стрельбу).

20.

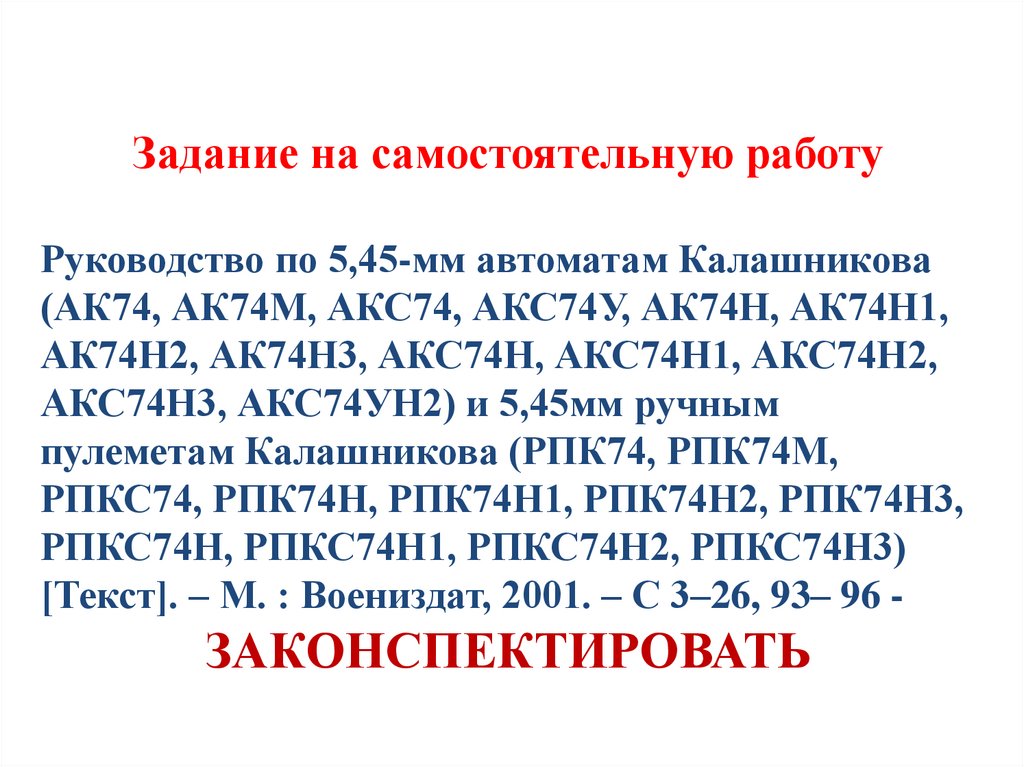

Задание на самостоятельную работу
Руководство по 5,45-мм автоматам Калашникова
(АК74, АК74М, АКС74, АКС74У, АК74Н, АК74Н1,
АК74Н2, АК74Н3, АКС74Н, АКС74Н1, АКС74Н2,
АКС74Н3, АКС74УН2) и 5,45мм ручным
пулеметам Калашникова (РПК74, РПК74М,
РПКС74, РПК74Н, РПК74Н1, РПК74Н2, РПК74Н3,
РПКС74Н, РПКС74Н1, РПКС74Н2, РПКС74Н3)
[Текст]. – М. : Воениздат, 2001. – С 3–26, 93– 96 -
ЗАКОНСПЕКТИРОВАТЬ
