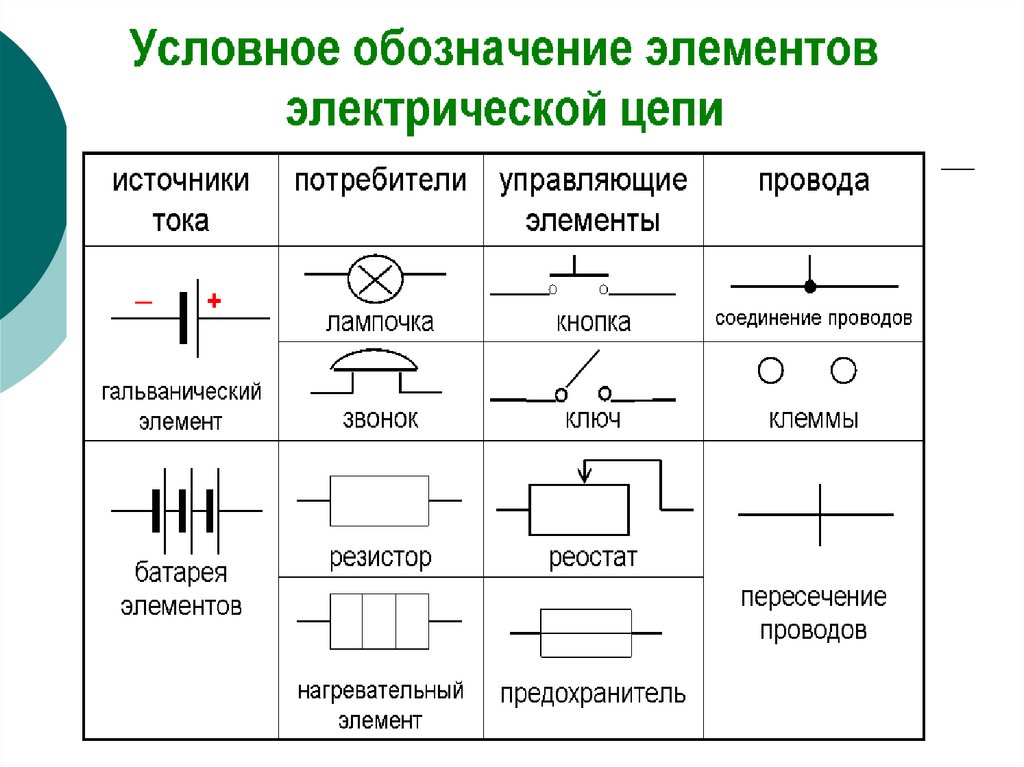

Электрическая схема – чертеж, на котором изображены способы соединения электрических приборов в цепь.

Магнитное действие тока - проводник с током приобретает магнитные свойства; - наблюдается при наличии электрического тока в

Тепловое действие тока- электрический ток вызывает разогревание металлических проводников (вплоть до свечения).

1.28M

Категория:

Физика

Похожие презентации:

Электрический ток. Условия, необходимые для существования электрического тока. Направление тока. Действие тока

Электрический ток. Источники тока

Электрический ток и его законы

Законы постоянного тока

Георг Ом

Закон Ома для полной цепи

Георг Ом

Георг Ом. Движущиеся заряженные частицы

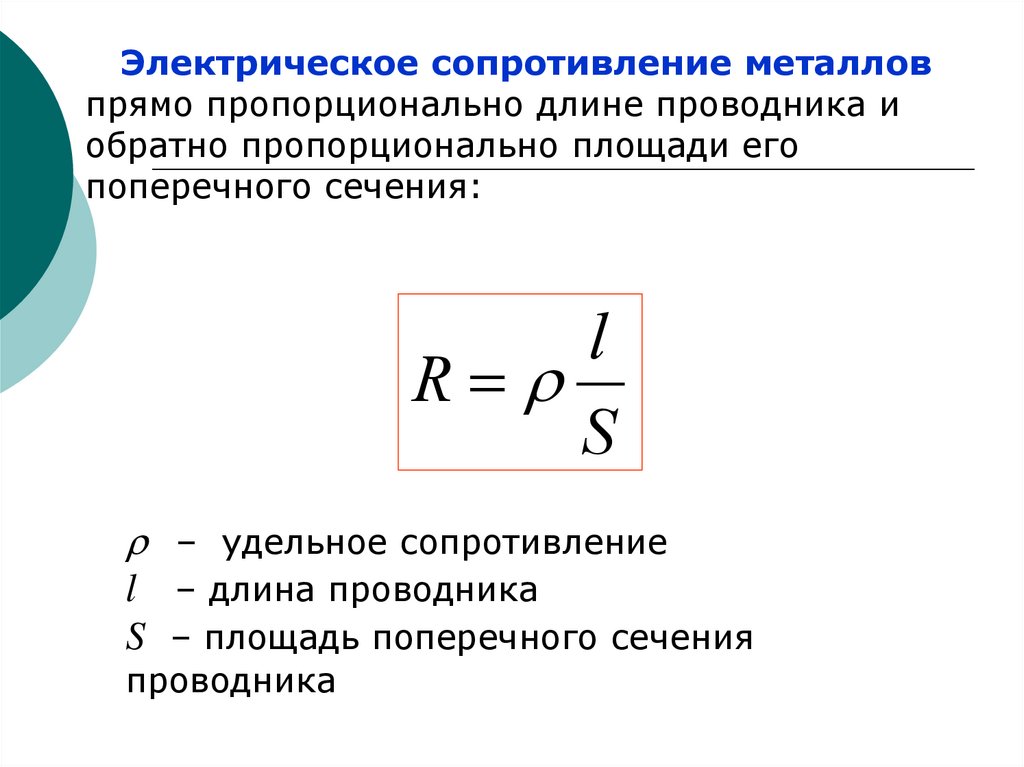

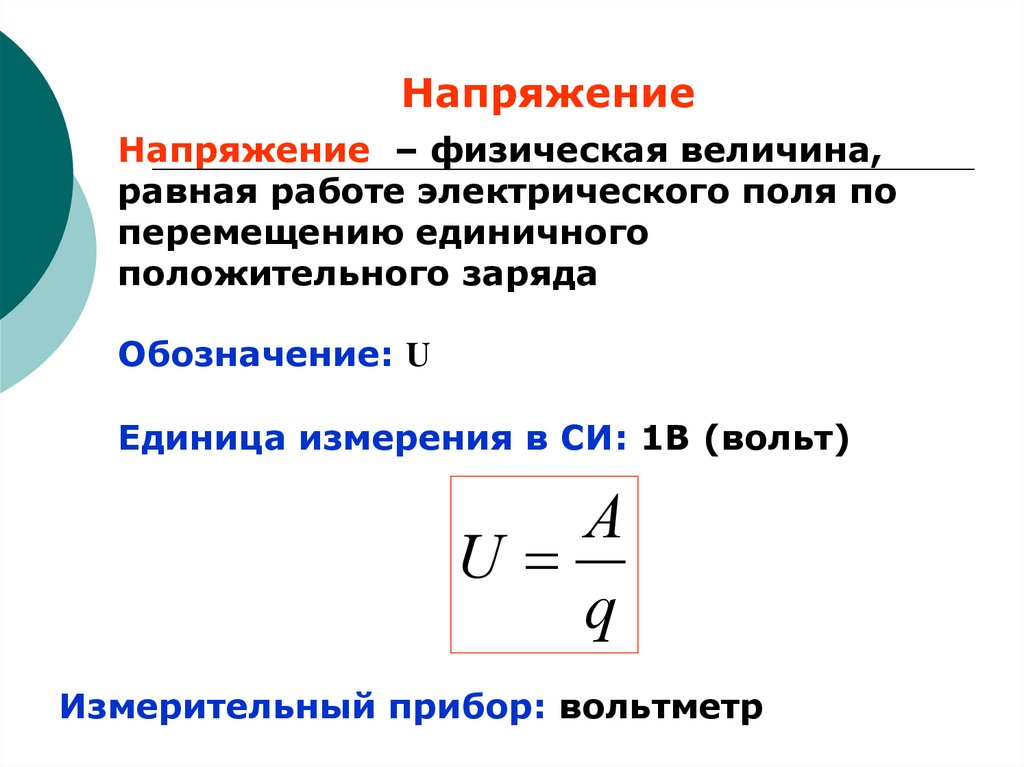

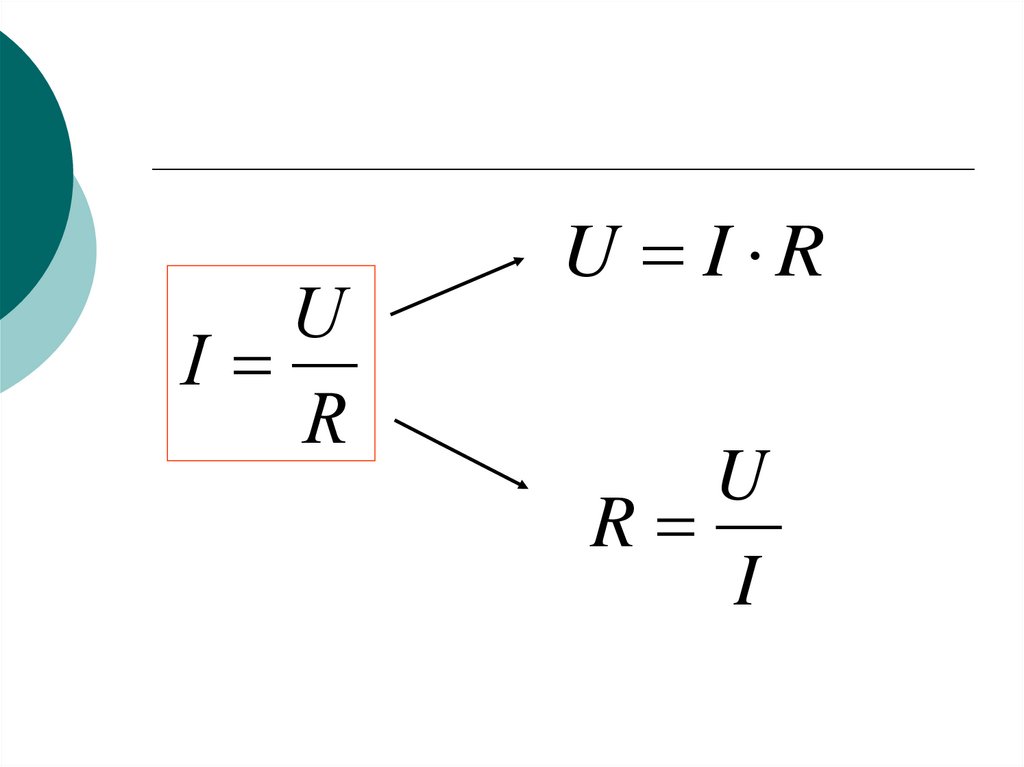

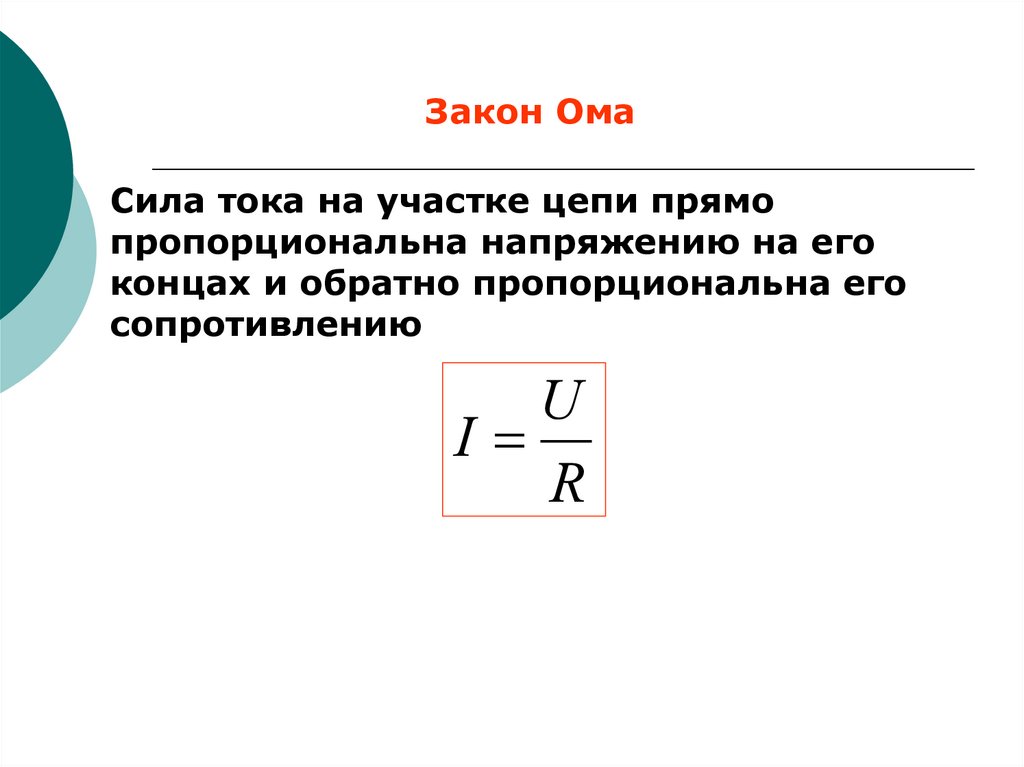

Закон Ома

6cbf21df6fbc49ec9575b2e1de51e109

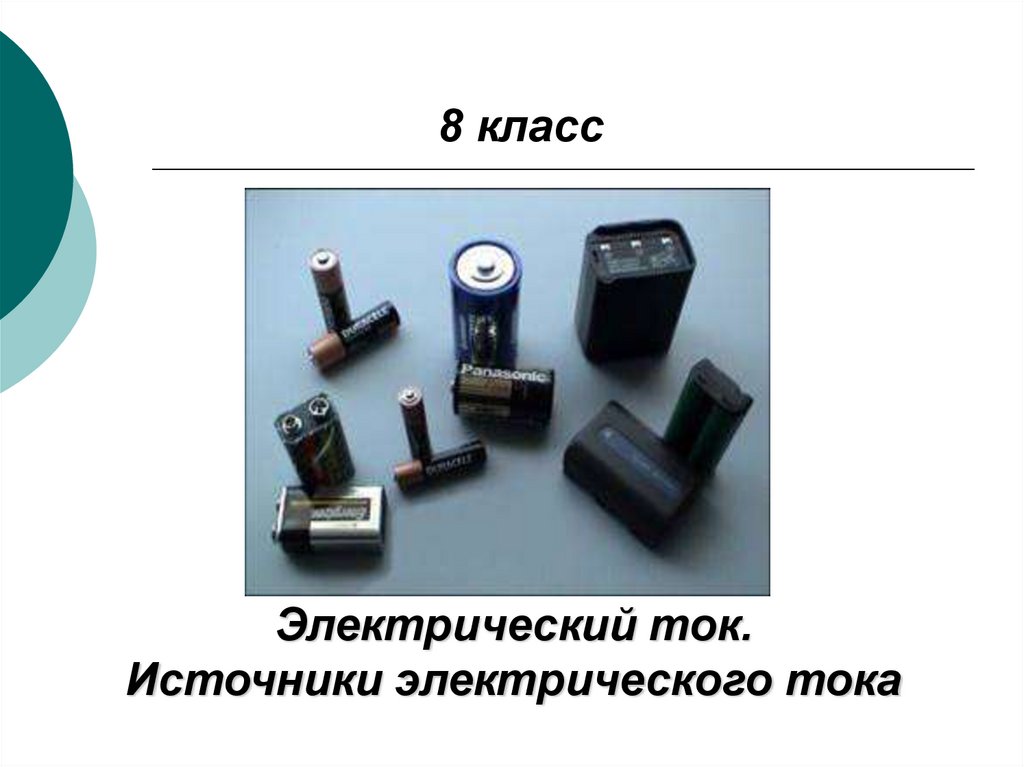

1. 8 класс

Электрический ток.
Источники электрического тока

2.

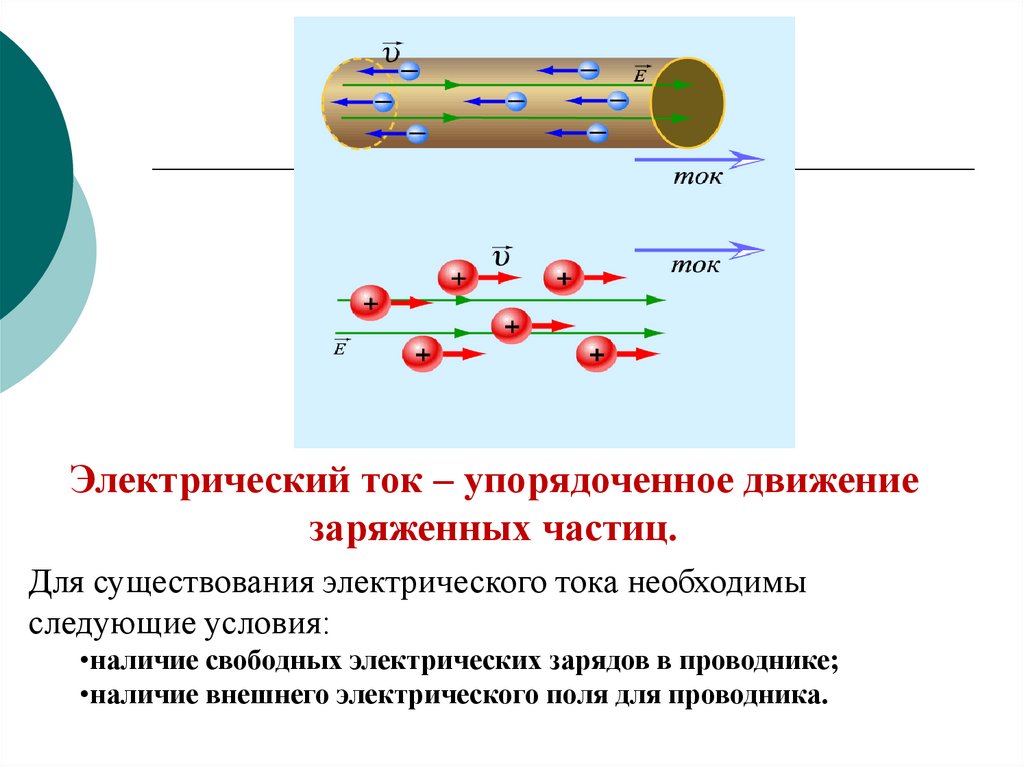

Электрический ток – упорядоченное движение
заряженных частиц.
Для существования электрического тока необходимы
следующие условия:
•наличие свободных электрических зарядов в проводнике;
•наличие внешнего электрического поля для проводника.

3.

♦ Сравни опыты, показанные на рисунках.
Что общего и чем отличаются опыты?
Источник тока – это устройство, в котором
происходит преобразование какого-либо вида энергии
в электрическую энергию.
Устройства, разделяющие заряды, т.е. создающие
электрическое поле, называют источниками тока.

4.

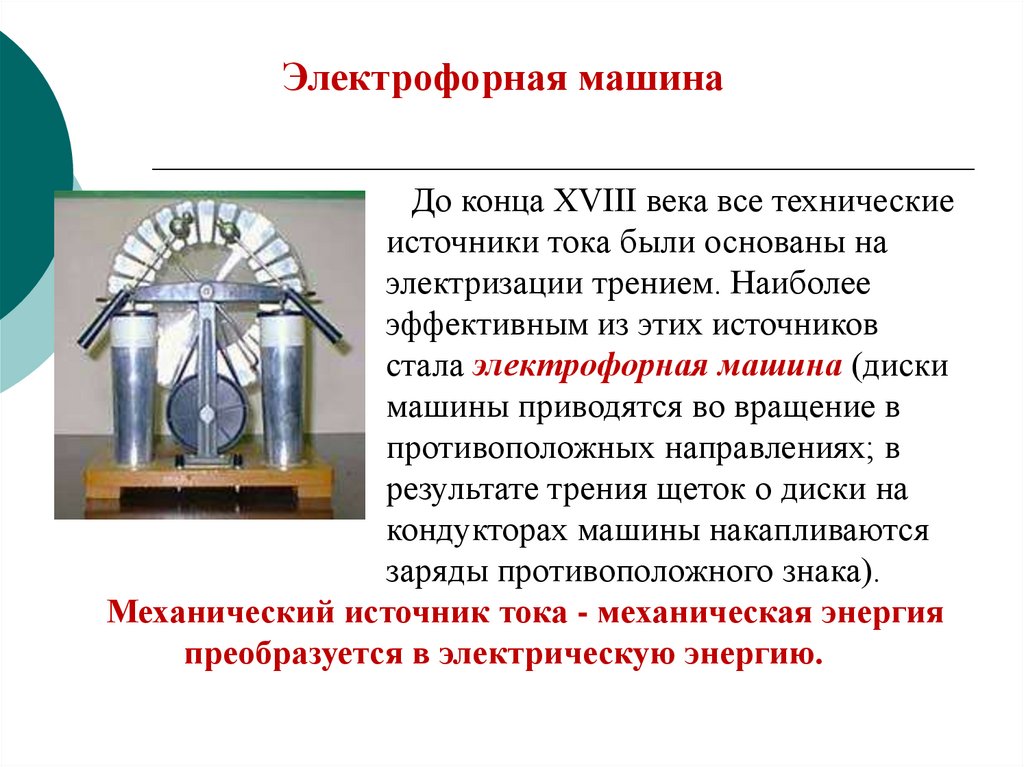

Электрофорная машина
До конца XVIII века все технические
источники тока были основаны на
электризации трением. Наиболее
эффективным из этих источников
стала электрофорная машина (диски
машины приводятся во вращение в
противоположных направлениях; в
результате трения щеток о диски на
кондукторах машины накапливаются
заряды противоположного знака).
Механический источник тока - механическая энергия
преобразуется в электрическую энергию.

5.

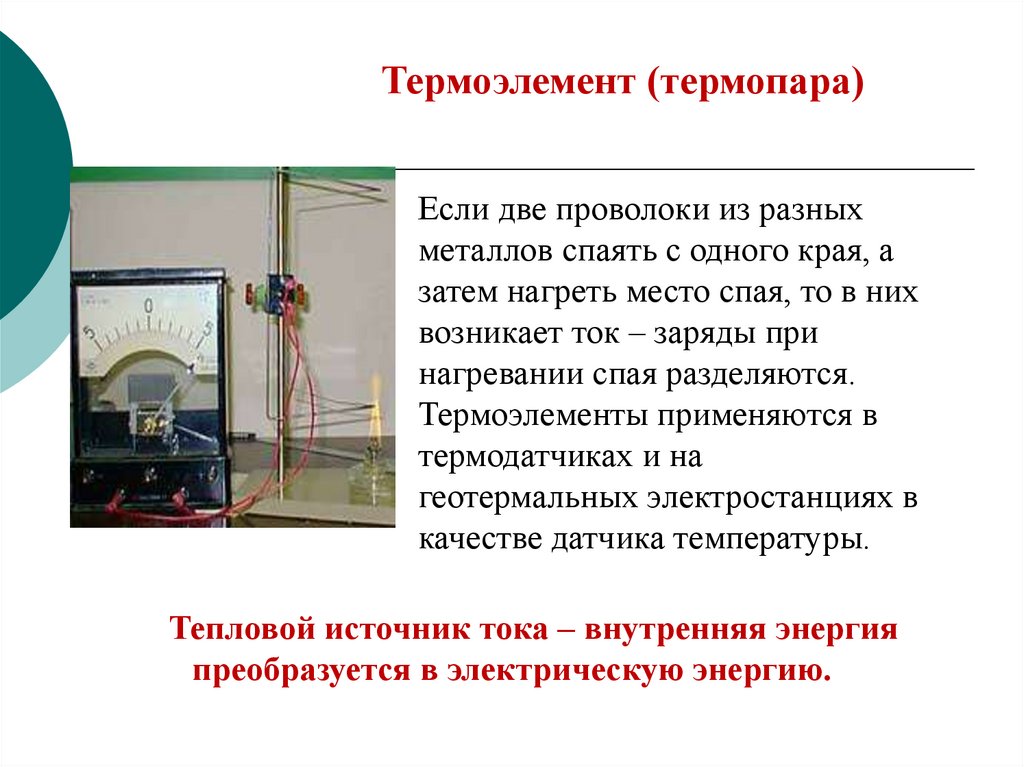

Термоэлемент (термопара)
Если две проволоки из разных
металлов спаять с одного края, а
затем нагреть место спая, то в них
возникает ток – заряды при
нагревании спая разделяются.
Термоэлементы применяются в
термодатчиках и на
геотермальных электростанциях в
качестве датчика температуры.
Тепловой источник тока – внутренняя энергия
преобразуется в электрическую энергию.

6.

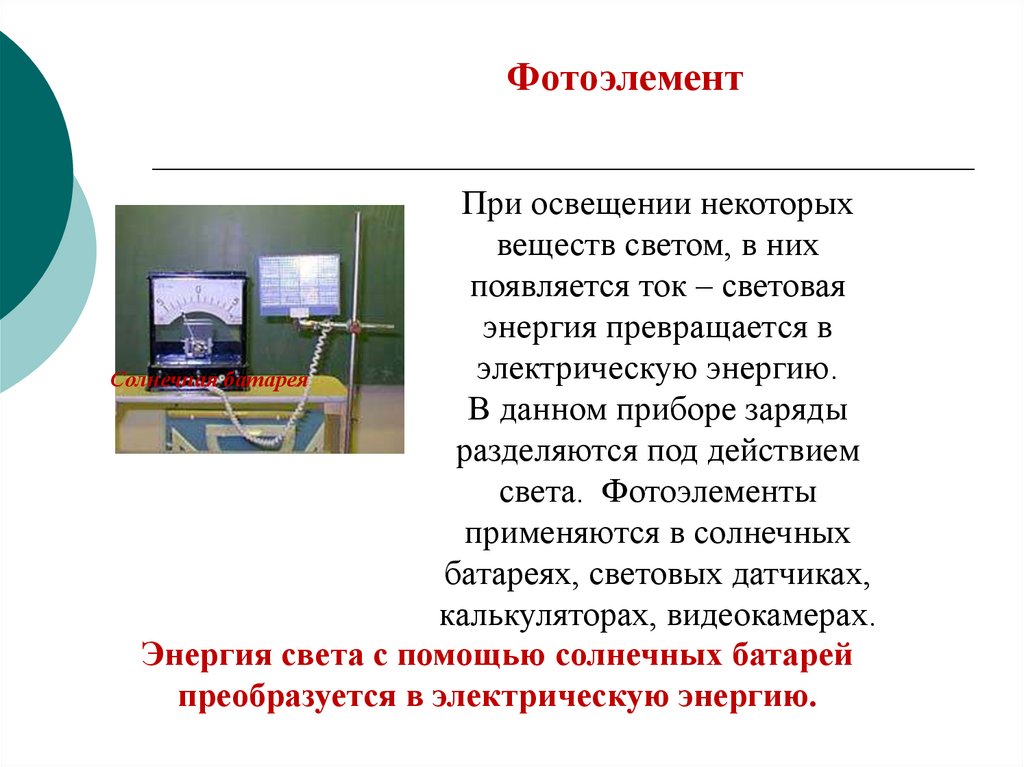

Фотоэлемент
При освещении некоторых
веществ светом, в них
появляется ток – световая
энергия превращается в
электрическую энергию.
Солнечная батарея
В данном приборе заряды
разделяются под действием
света. Фотоэлементы
применяются в солнечных
батареях, световых датчиках,
калькуляторах, видеокамерах.
Энергия света c помощью солнечных батарей
преобразуется в электрическую энергию.

7.

Устройство гальванического элемента
Гальванический элемент – химический источник тока, в
котором электрическая энергия вырабатывается в результате
прямого преобразования химической энергии окислительновосстановительной реакцией.

8.

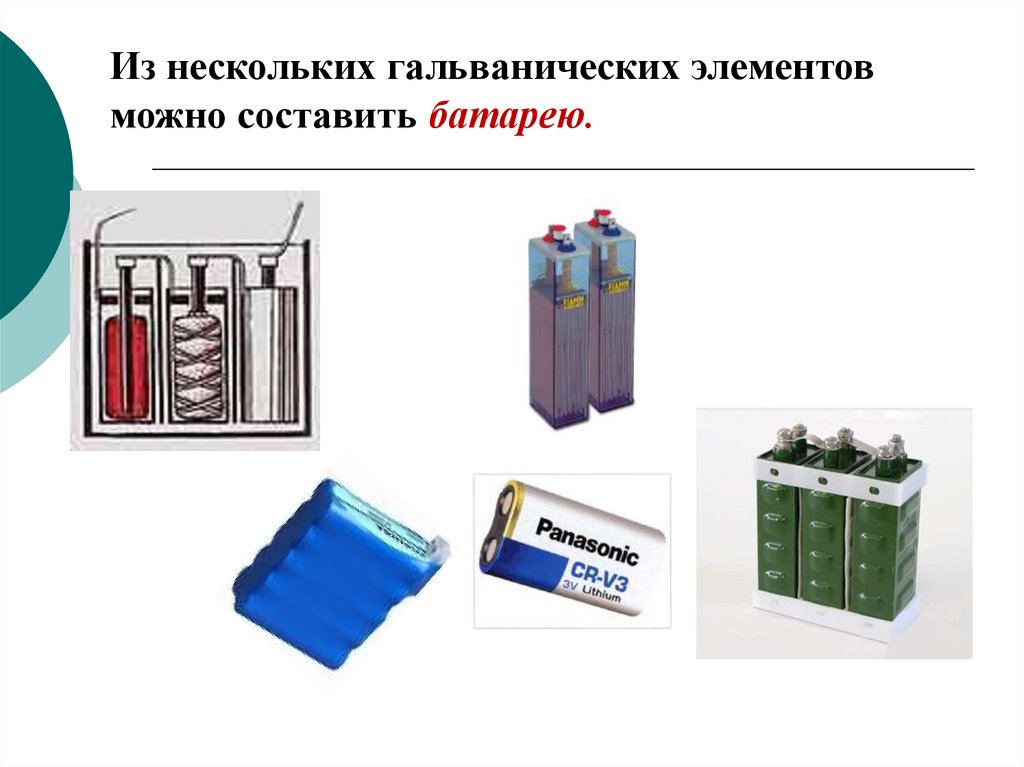

Из нескольких гальванических элементов
можно составить батарею.

9.

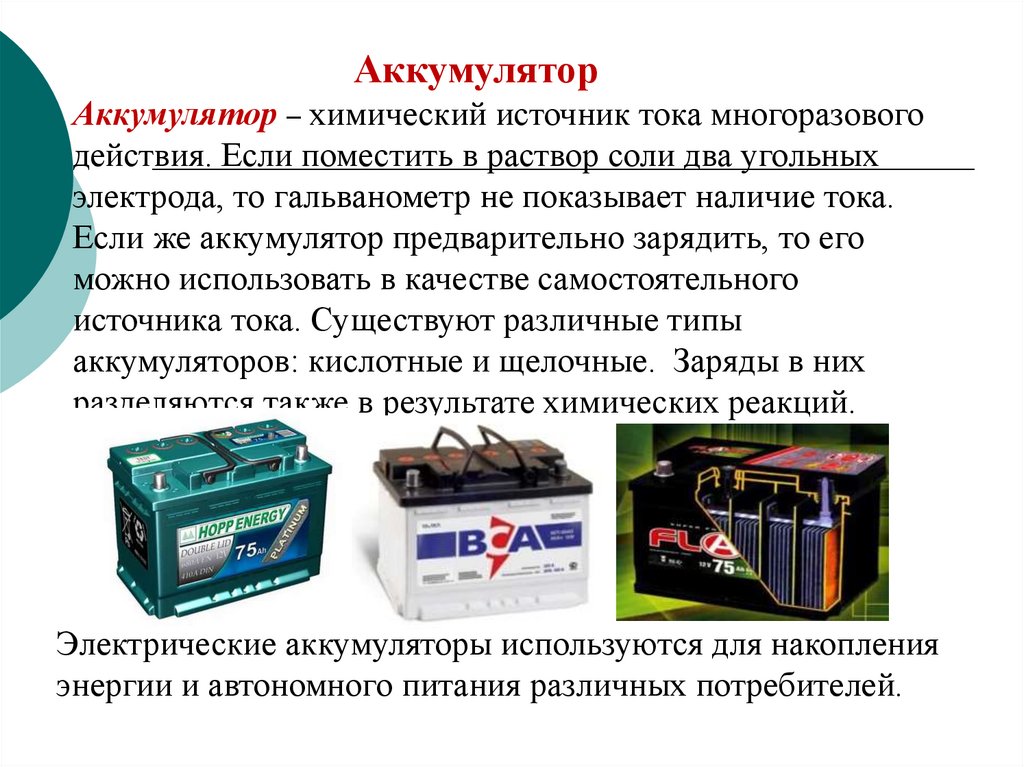

Аккумулятор
Аккумулятор – химический источник тока многоразового
действия. Если поместить в раствор соли два угольных
электрода, то гальванометр не показывает наличие тока.
Если же аккумулятор предварительно зарядить, то его
можно использовать в качестве самостоятельного
источника тока. Существуют различные типы
аккумуляторов: кислотные и щелочные. Заряды в них
разделяются также в результате химических реакций.
Электрические аккумуляторы используются для накопления
энергии и автономного питания различных потребителей.

10.

Классификация источников тока
Источник тока
Способ разделения
зарядов
Применение
Фотоэлемент
Действие света
Солнечные батареи
Термоэлемент
Нагревание спаев
Измерение температуры
Электромеханический генератор
Совершение
механической работы
Производство
промышленной
электрической энергии
Гальванический
элемент
Химическая реакция
Фонарики,
радиоприемники
Аккумулятор
Химическая реакция
Автомобили

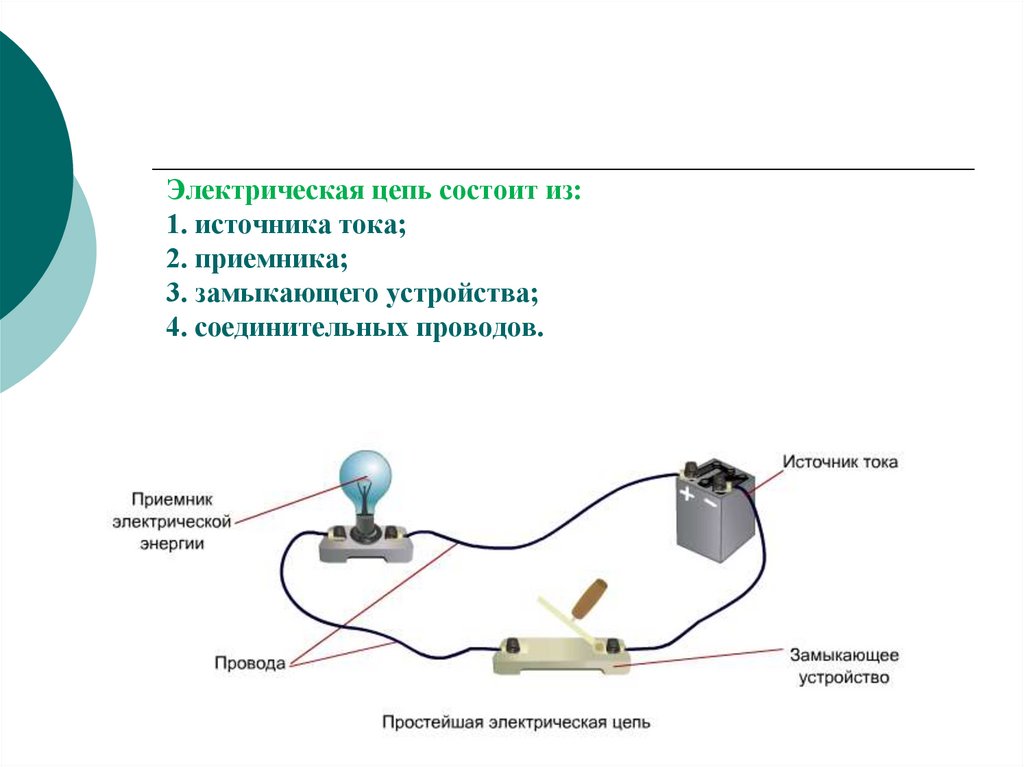

11. Электрическая цепь состоит из: 1. источника тока; 2. приемника; 3. замыкающего устройства; 4. соединительных проводов.

12. Приемники или потребители энергии – это устройства работающие за счет электрического тока (электродвигатели, лампы, плитки и

другие электрические
приборы).
Провода нужны для соединения приемников с
источником тока.
Замыкающие и размыкающие устройства
служат для включения и выключения
приемников электрической энергии (ключи,
рубильники, кнопки, выключатели).

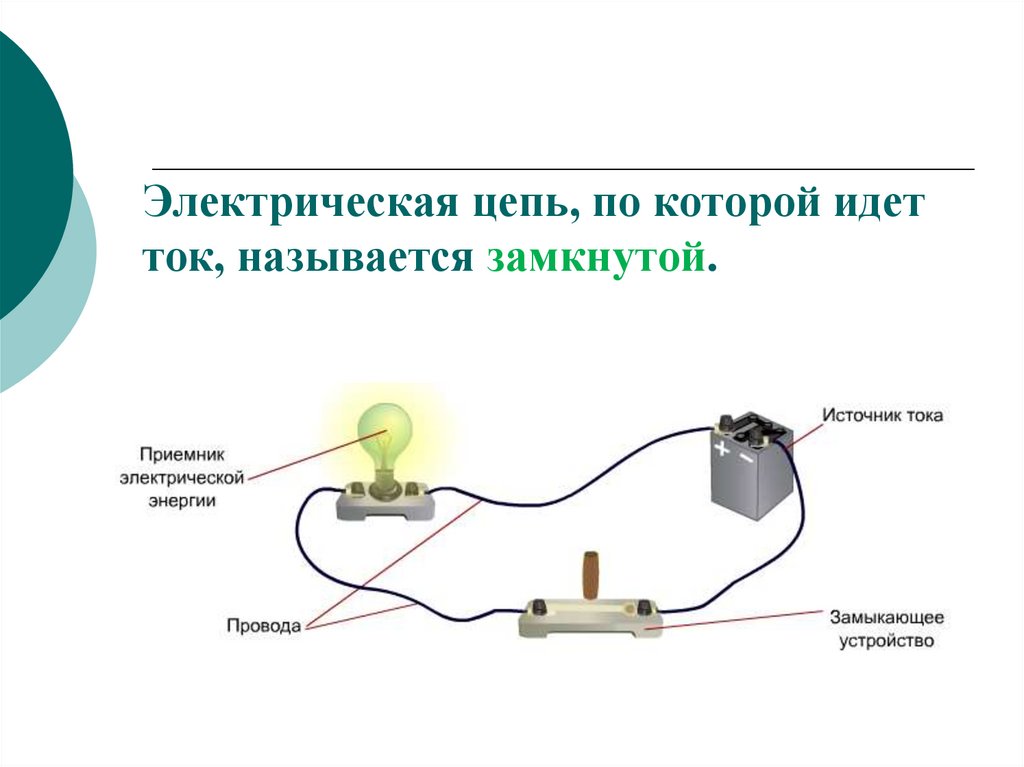

13. Электрическая цепь, по которой идет ток, называется замкнутой.

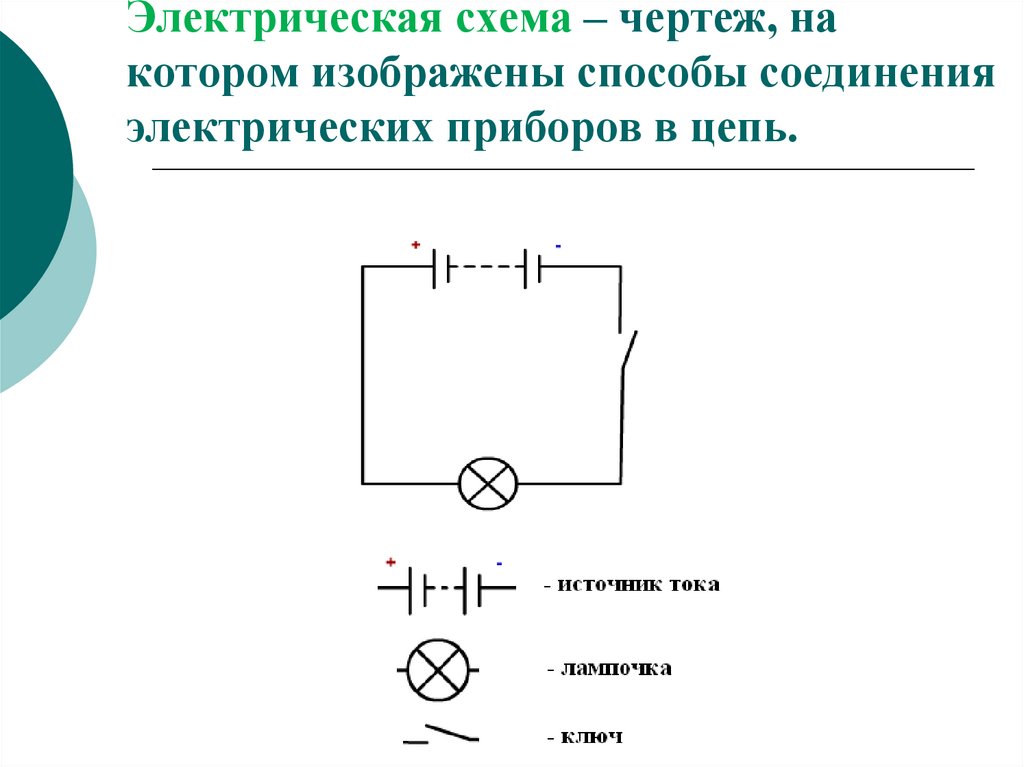

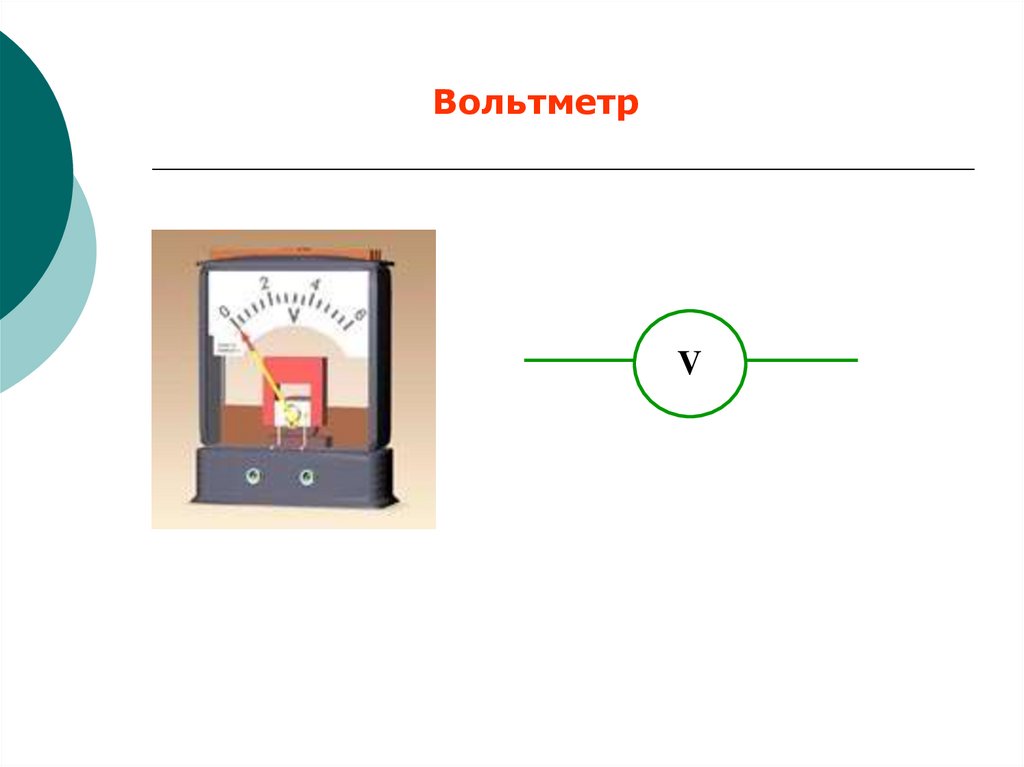

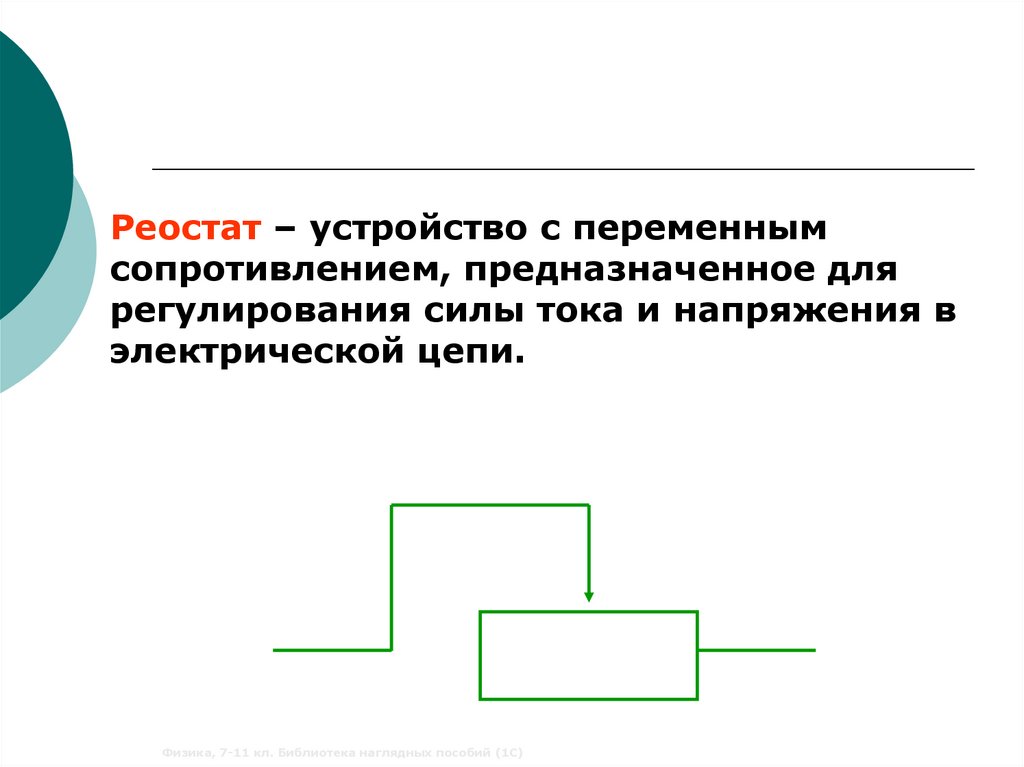

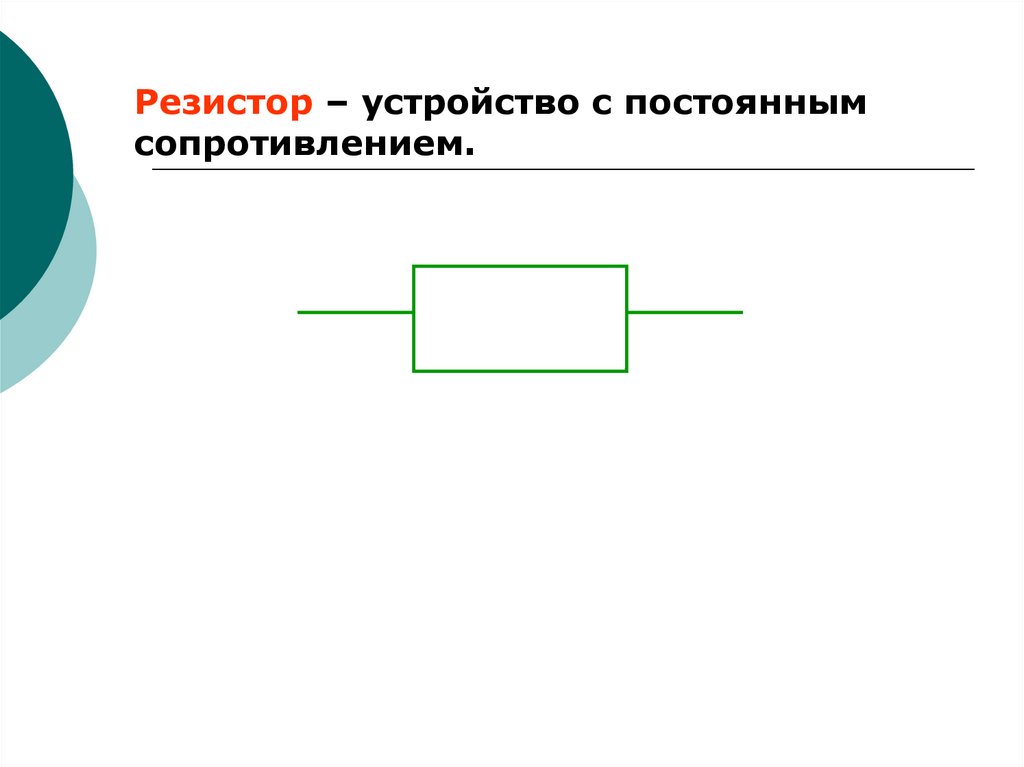

14. Электрическая схема – чертеж, на котором изображены способы соединения электрических приборов в цепь.

15.

16.

Электрический ток в
металлах

17.

Упорядоченное движение свободных
электронов в металлах под действием
электрического поля называется
электрическим током в металлах.

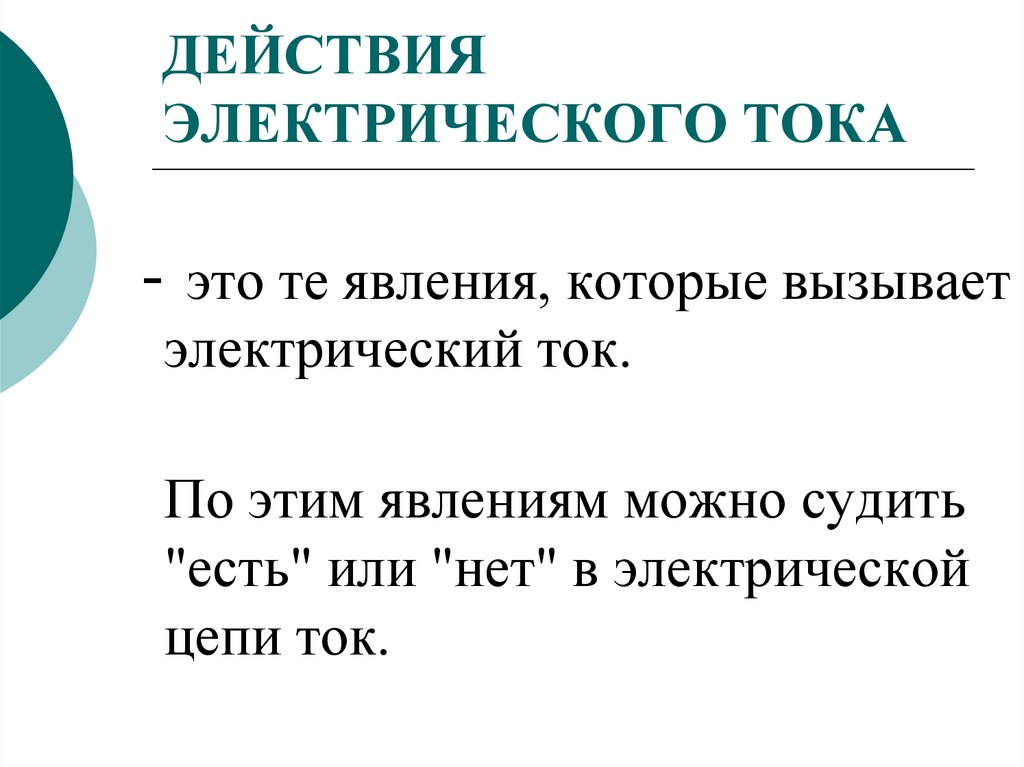

18. ДЕЙСТВИЯ ЭЛЕКТРИЧЕСКОГО ТОКА

- это те явления, которые вызывает
электрический ток.
По этим явлениям можно судить
"есть" или "нет" в электрической
цепи ток.

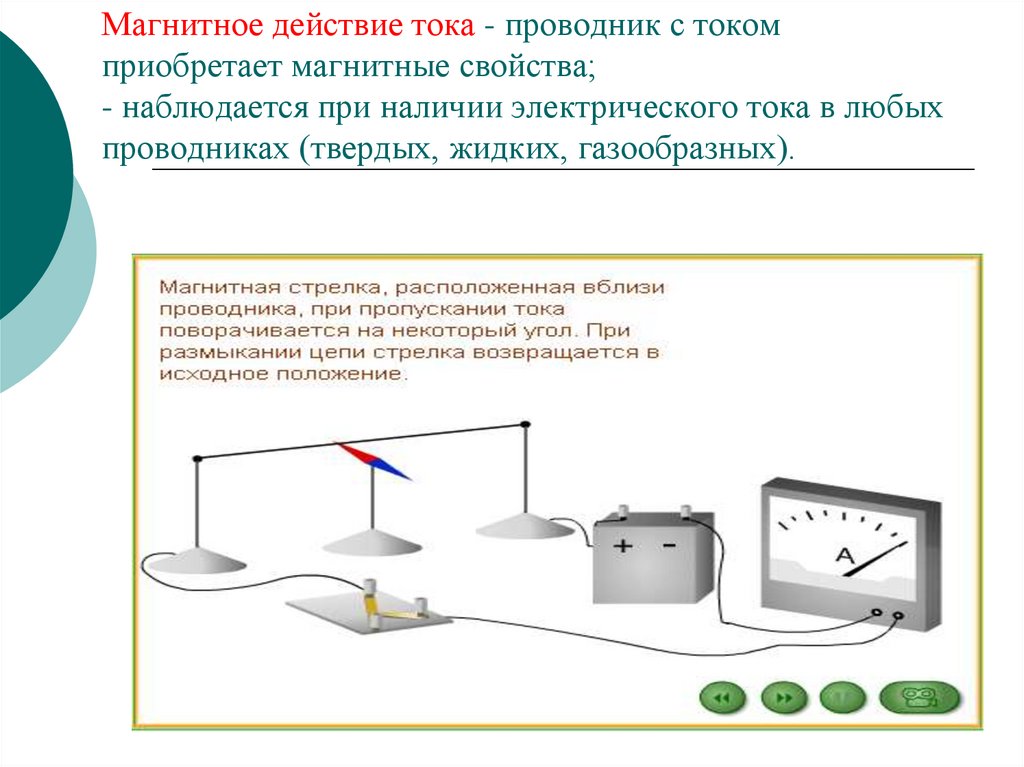

19. Магнитное действие тока - проводник с током приобретает магнитные свойства; - наблюдается при наличии электрического тока в

любых
проводниках (твердых, жидких, газообразных).

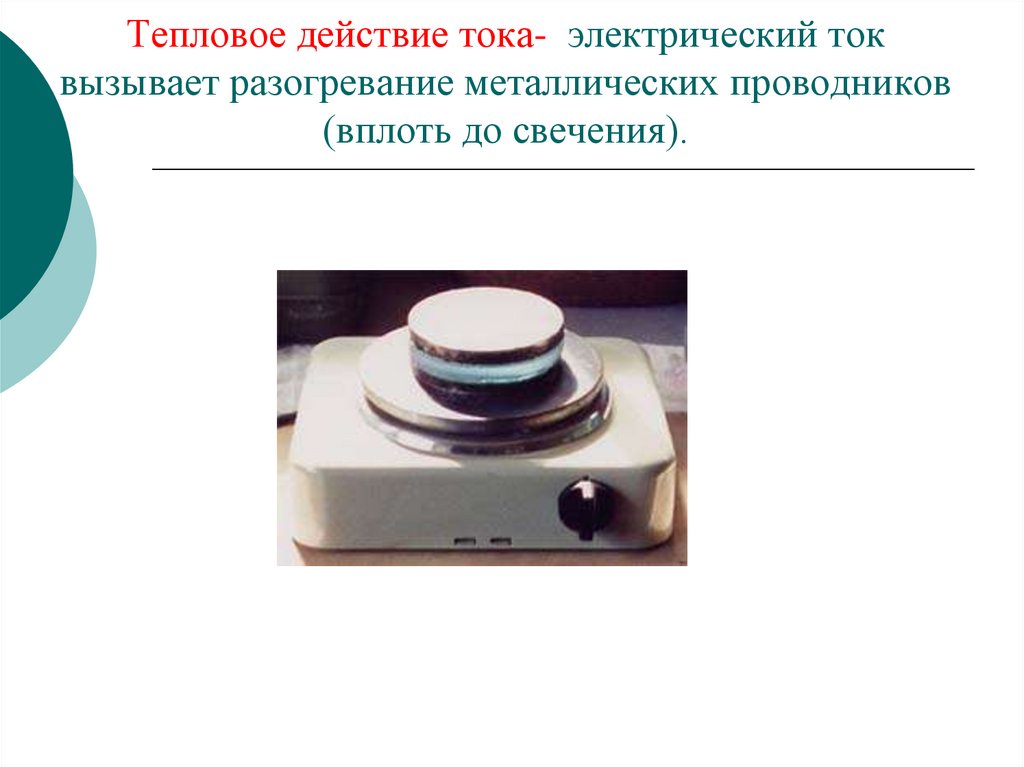

20. Тепловое действие тока- электрический ток вызывает разогревание металлических проводников (вплоть до свечения).

21. Химическое действие тока.

-
при прохождении электрического тока через
электролит возможно выделение веществ,
содержащихся в растворе, на электродах..
- наблюдается в жидких проводниках.

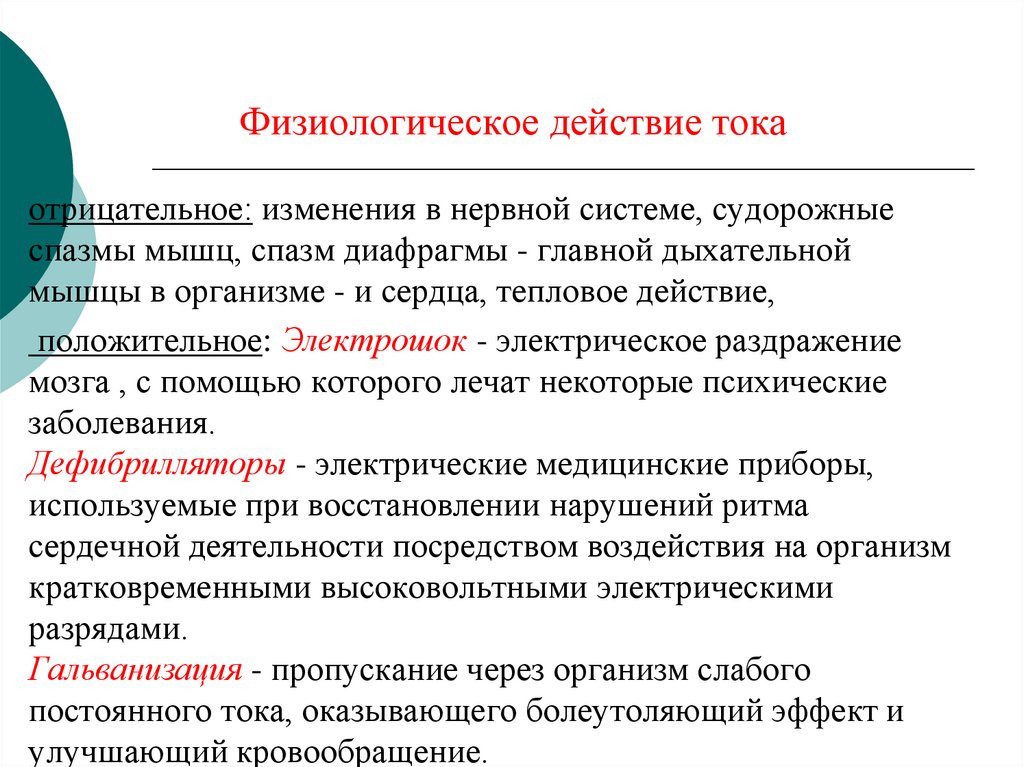

22. Физиологическое действие тока

отрицательное: изменения в нервной системе, судорожные
спазмы мышц, спазм диафрагмы - главной дыхательной
мышцы в организме - и сердца, тепловое действие,
положительное: Электрошок - электрическое раздражение
мозга , с помощью которого лечат некоторые психические
заболевания.
Дефибрилляторы - электрические медицинские приборы,
используемые при восстановлении нарушений ритма
сердечной деятельности посредством воздействия на организм
кратковременными высоковольтными электрическими
разрядами.
Гальванизация - пропускание через организм слабого
постоянного тока, оказывающего болеутоляющий эффект и
улучшающий кровообращение.

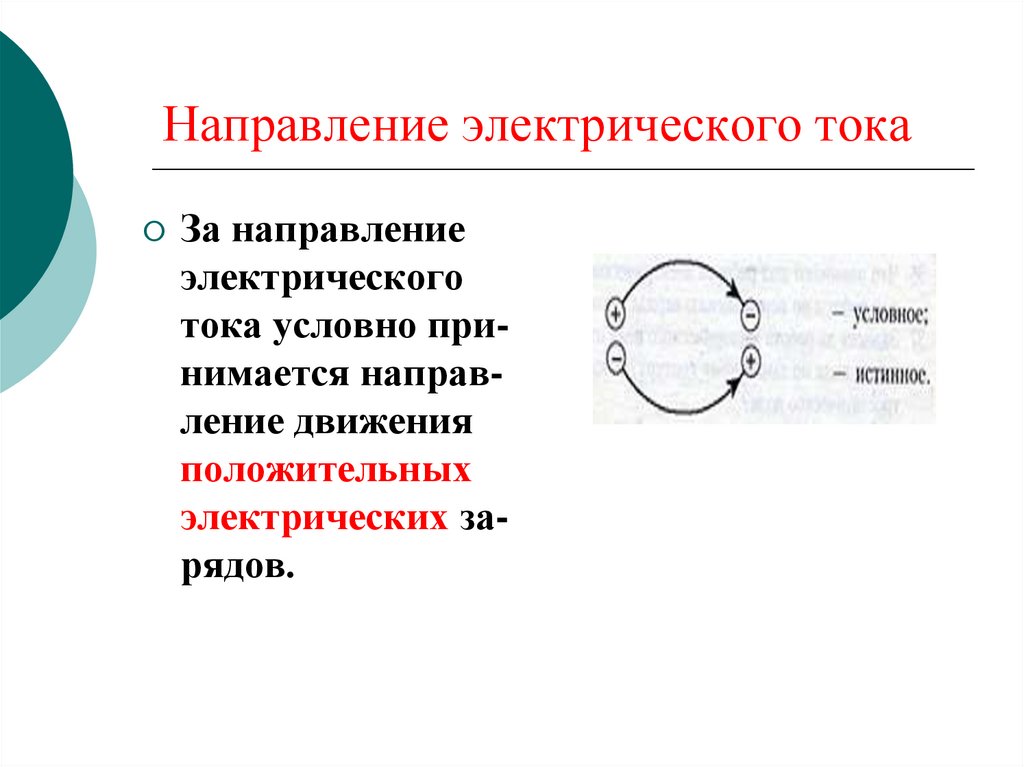

23. Направление электрического тока

За направление
электрического
тока условно принимается направление движения
положительных
электрических зарядов.
