Лабораторная работа 2

1.

Лабораторная работа 2
Измерение влажности ,
давления , скорости потока
воздуха

2.

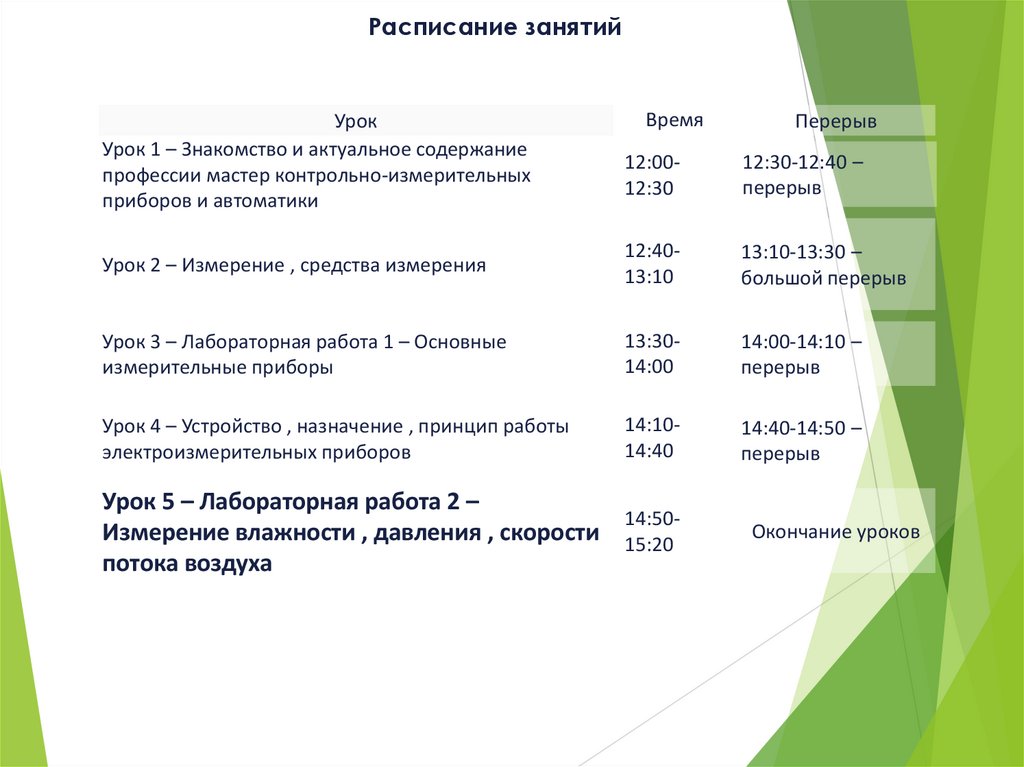

Расписание занятий
Урок
Урок 1 – Знакомство и актуальное содержание
профессии мастер контрольно-измерительных
приборов и автоматики
Время
Перерыв
12:0012:30
12:30-12:40 –
перерыв
Урок 2 – Измерение , средства измерения
12:4013:10
13:10-13:30 –
большой перерыв
Урок 3 – Лабораторная работа 1 – Основные
измерительные приборы
13:3014:00
14:00-14:10 –
перерыв
Урок 4 – Устройство , назначение , принцип работы
электроизмерительных приборов
14:1014:40
14:40-14:50 –
перерыв
Урок 5 – Лабораторная работа 2 –
14:50Измерение влажности , давления , скорости 15:20
потока воздуха
Окончание уроков

3.

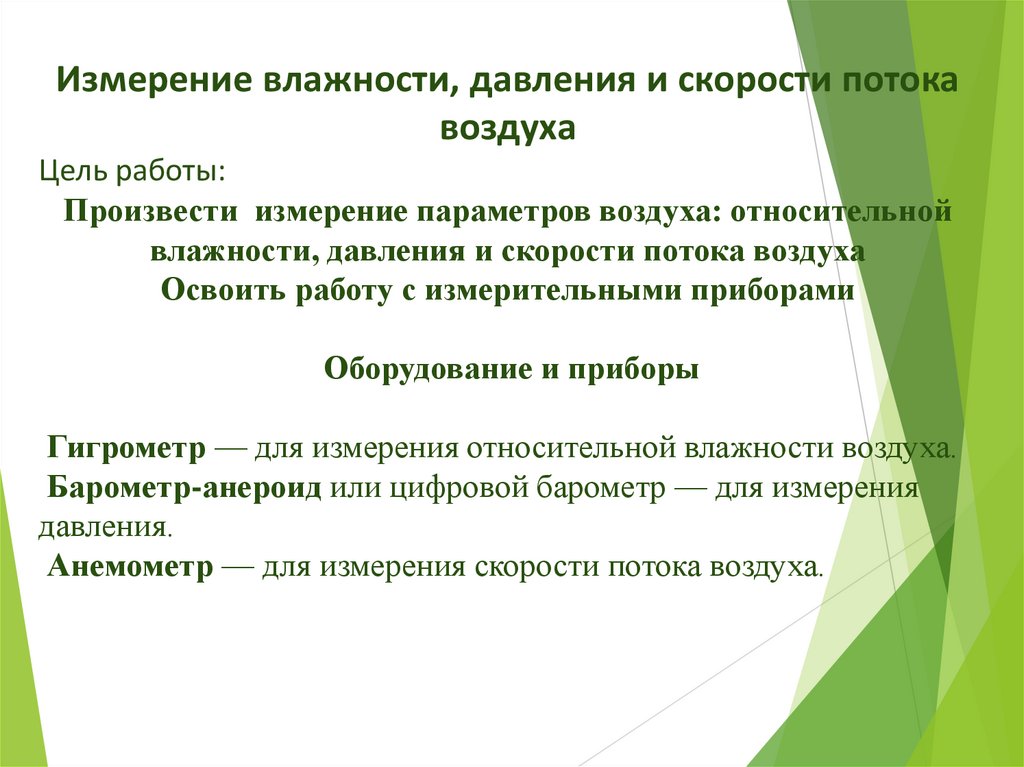

Измерение влажности, давления и скорости потока
воздуха
Цель работы:
Произвести измерение параметров воздуха: относительной
влажности, давления и скорости потока воздуха
Освоить работу с измерительными приборами
Оборудование и приборы
Гигрометр — для измерения относительной влажности воздуха.
Барометр-анероид или цифровой барометр — для измерения
давления.
Анемометр — для измерения скорости потока воздуха.

4.

Теоретические сведения

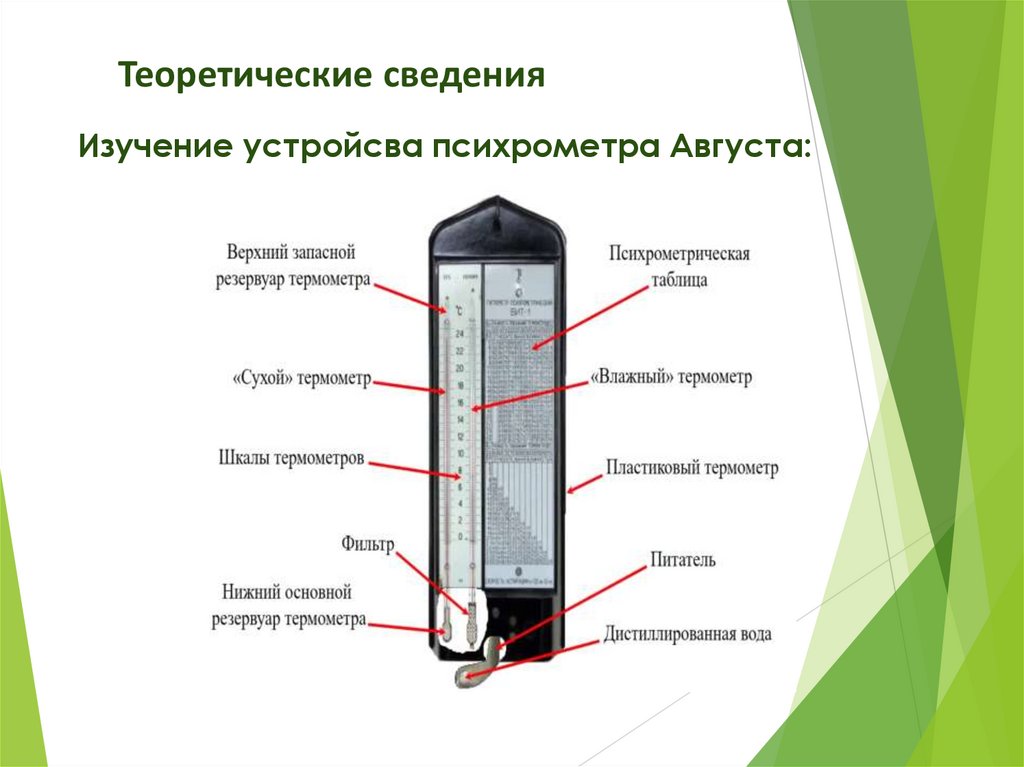

Изучение устройсва психрометра Августа:

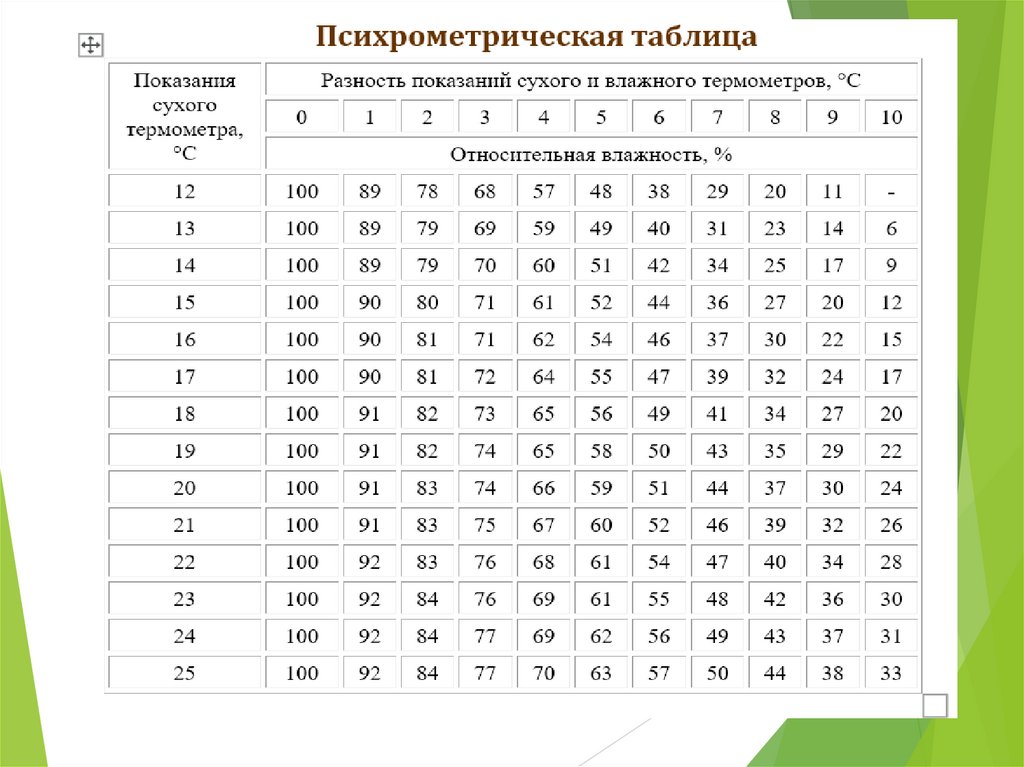

5.

Принцип действия психрометра основан на
охлаждении “влажного” термометра за счет
испарения жидкости в точке измерения.
Т.е чем больше влажность воздуха- тем
медленнее испаряется вода, а значит и
медленнее идет процесс охлаждения

6.

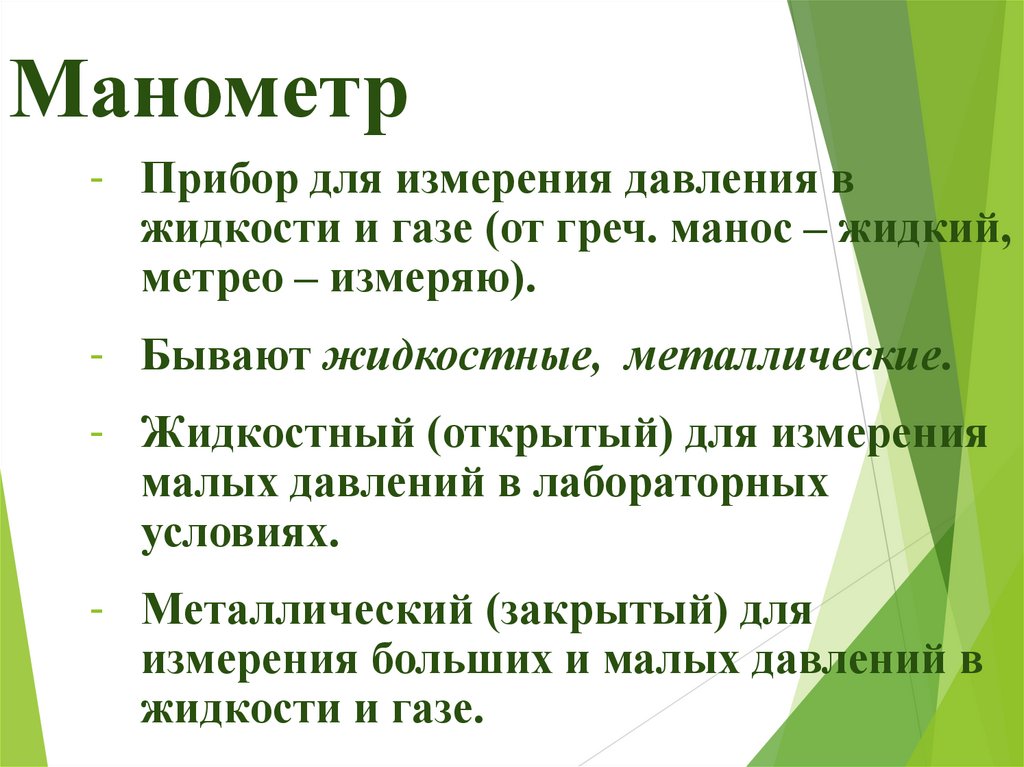

7. Манометр

- Прибор для измерения давления в
жидкости и газе (от греч. манос – жидкий,
метрео – измеряю).
- Бывают жидкостные, металлические.
- Жидкостный (открытый) для измерения
малых давлений в лабораторных
условиях.
- Металлический (закрытый) для
измерения больших и малых давлений в
жидкости и газе.

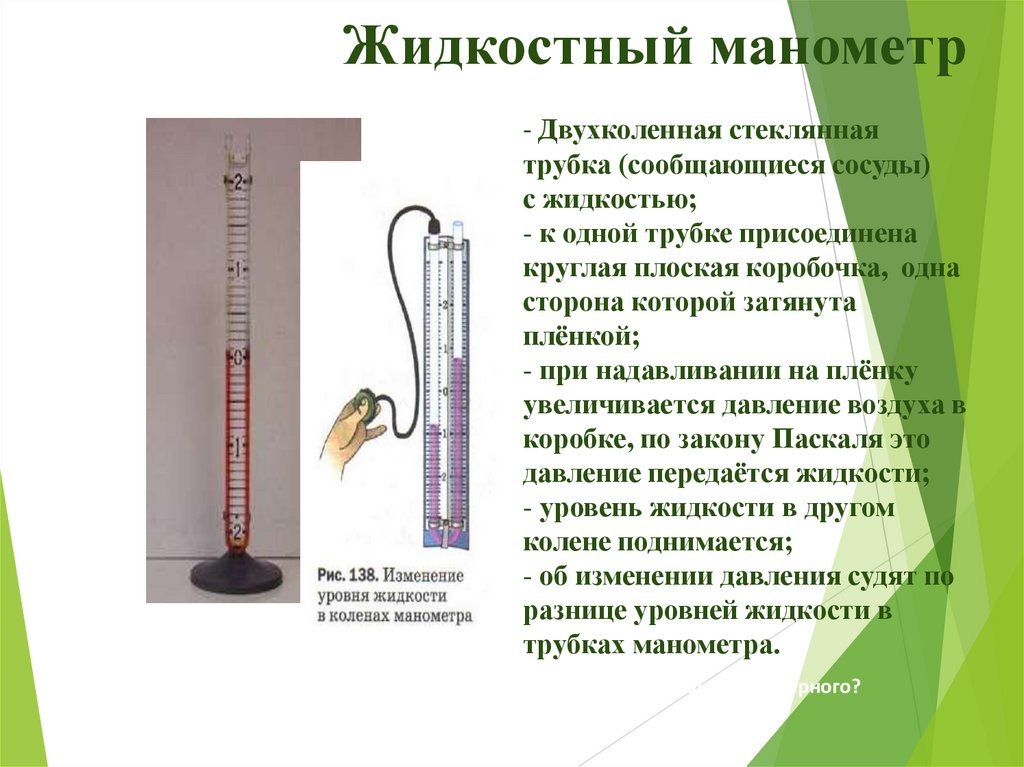

8. Жидкостный манометр

- Двухколенная стеклянная
трубка (сообщающиеся сосуды)
с жидкостью;
- к одной трубке присоединена
круглая плоская коробочка, одна
сторона которой затянута
плёнкой;
- при надавливании на плёнку
увеличивается давление воздуха в
коробке, по закону Паскаля это
давление передаётся жидкости;
- уровень жидкости в другом
колене поднимается;
- об изменении давления судят по
разнице уровней жидкости в
трубках манометра.
Можно ли таким манометром измерить давление больше атмосферного?

9.

С помощью жидкостного манометра можно
показать, что давление в жидкости зависит от
глубины погружения

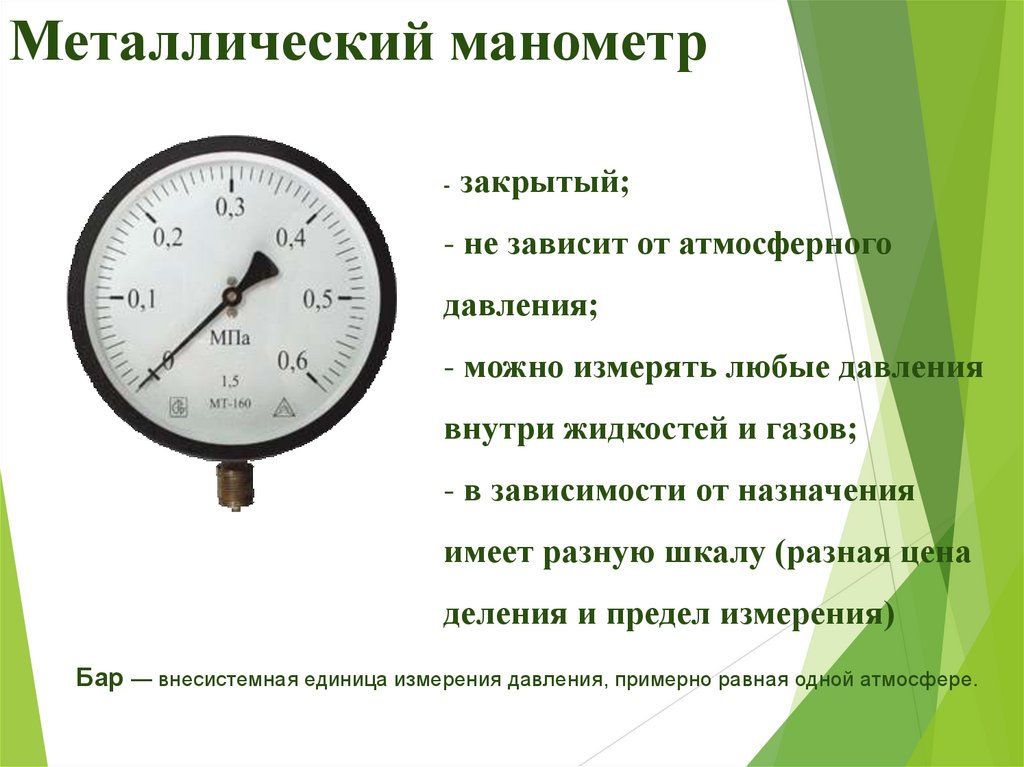

10. Металлический манометр

-
закрытый;
- не зависит от атмосферного
давления;
- можно измерять любые давления
внутри жидкостей и газов;
- в зависимости от назначения
имеет разную шкалу (разная цена
деления и предел измерения)
Бар — внесистемная единица измерения давления, примерно равная одной атмосфере.

11.

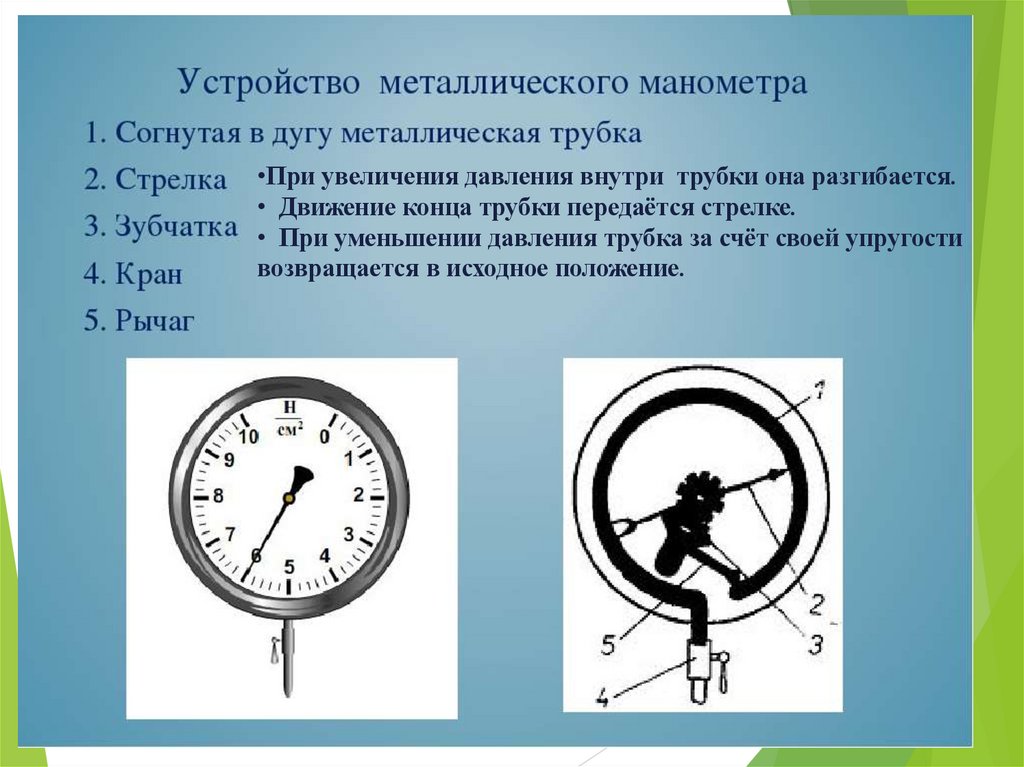

•При увеличения давления внутри трубки она разгибается.
• Движение конца трубки передаётся стрелке.
• При уменьшении давления трубка за счёт своей упругости
возвращается в исходное положение.

12.

13.

Измерениевоздуха
подвижности воздуха
Для определения скорости движения
используют анемометры (крыльчатые и
чашечные), кататермометры.
Анемометры представляют собой сочетание крыльчатки, вращающейся под действием движущегося воздуха, со счетчиком оборотов.
Крыльчатые анемометры имеют ветроприемник,
выполненный из тонких пластинок легкого сплава.
Прибор применяется для измерения скорости
движения воздуха от 0,3 до 5 м/с.
Чашечный анемометр рекомендуется применять для
измерения скорости движения воздуха до 20 м/сек.
Приемная часть у этих анемометров выполнена из
металлических или пластмассовых чашечек.
Анемометры имеют счетчик числа
оборотов.

14.

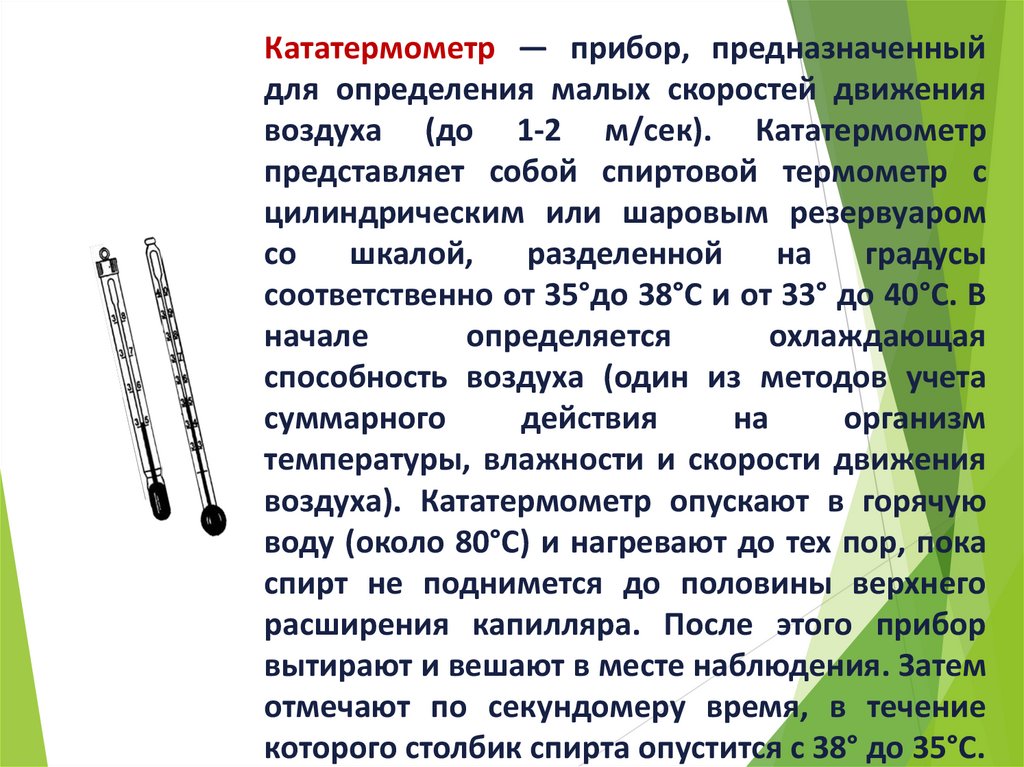

Кататермометр — прибор, предназначенный
для определения малых скоростей движения
воздуха (до 1-2 м/сек). Кататермометр
представляет собой спиртовой термометр с
цилиндрическим или шаровым резервуаром
со
шкалой,
разделенной
на
градусы
соответственно от 35°до 38°С и от 33° до 40°С. В
начале
определяется
охлаждающая
способность воздуха (один из методов учета
суммарного
действия
на
организм
температуры, влажности и скорости движения
воздуха). Кататермометр опускают в горячую
воду (около 80°С) и нагревают до тех пор, пока
спирт не поднимется до половины верхнего
расширения капилляра. После этого прибор
вытирают и вешают в месте наблюдения. Затем
отмечают по секундомеру время, в течение
которого столбик спирта опустится с 38° до 35°С.

15.

В настоящее время предпочтение отдается современным
точным приборам:
Цифровой термогигрометр МЕГЕОН 20150
Он предназначен для измерения характеристик влажности и
температуры воздуха.
Максимальная температура: 50 ᵒС;
Минимальная температура: - 10 ᵒС.
Диапазон измерения влажности
воздуха: 5цифровой
– 98%. МЕГЕОН 11003
Анемометр
При помощи устройства можно легко быстро измерять
значения температуры и скорости воздушных потоков.
Максимальная температура: 45 ᵒС;
Минимальная температура: - 10 ᵒС.
Максимальная скорость ветра: 30 м/с;
Минимальная скорость ветра: 0,8 м/с.
Электронные приборы получили наибольшее распространение благодаря своим
очевидным преимуществам:
• точность измерения
• быстрое получение данных (как правило, в течение нескольких секунд)
• возможность эксплуатации в экстремальных температурных режимах – для этого
электронные термометры снабжены специальными датчиками, которые выносятся за
пределы измеряемой среды, которая может повредить прибор
• длительный срок службы
• возможность использования дополнительных функций – барометра или гигрометра

16.

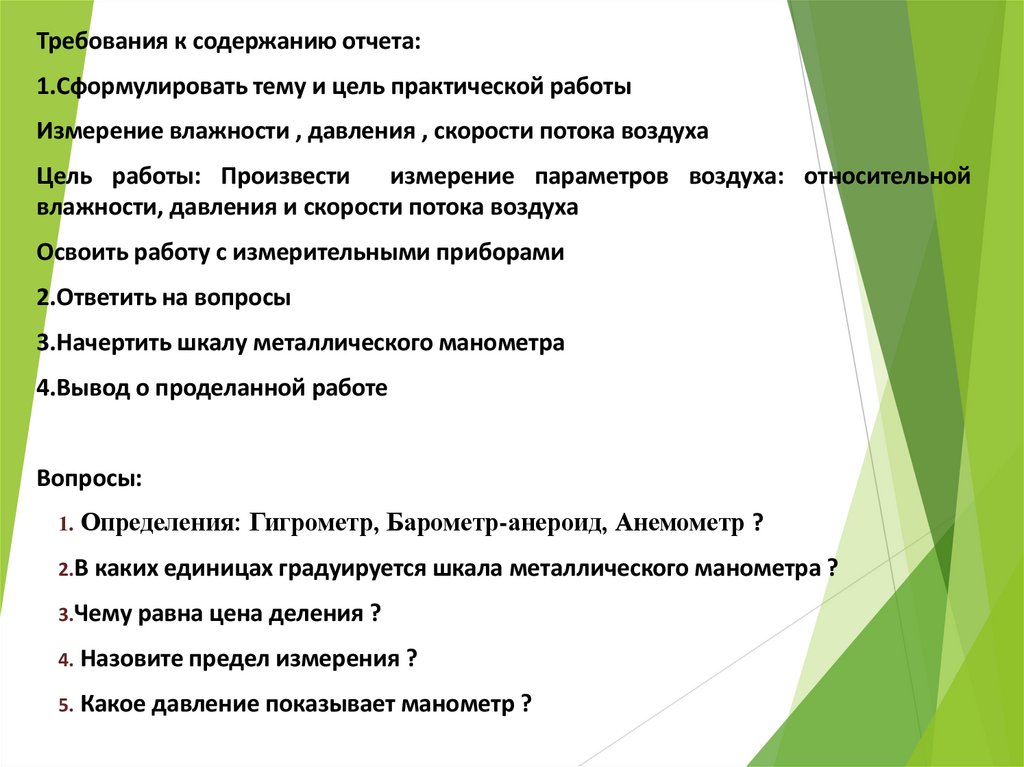

Требования к содержанию отчета:
1.Сформулировать тему и цель практической работы
Измерение влажности , давления , скорости потока воздуха
Цель работы: Произвести
измерение параметров воздуха: относительной
влажности, давления и скорости потока воздуха
Освоить работу с измерительными приборами
2.Ответить на вопросы
3.Начертить шкалу металлического манометра
4.Вывод о проделанной работе

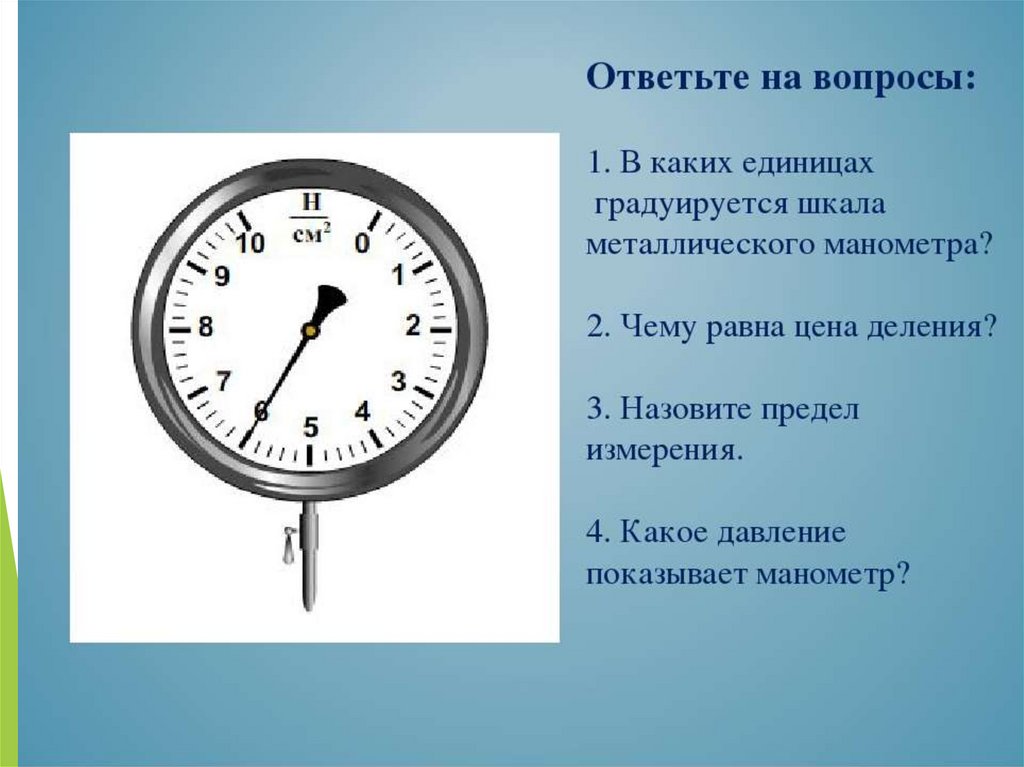

Вопросы:
1. Определения: Гигрометр, Барометр-анероид, Анемометр ?
2.В каких единицах градуируется шкала металлического манометра ?
3.Чему равна цена деления ?
4. Назовите предел измерения ?
5. Какое давление показывает манометр ?

17.

Спасибо за внимание!
