Лекция 1 Электроника часть 1

1.

ОСНОВЫ ЭЛЕКТРОНИКИ
1 ЭЛЕМЕНТНАЯ БАЗА СОВРЕМЕННЫХ
ЭЛЕКТРОННЫХ УСТРОЙСТВ
Карпенко Наталья Николаевна

2.

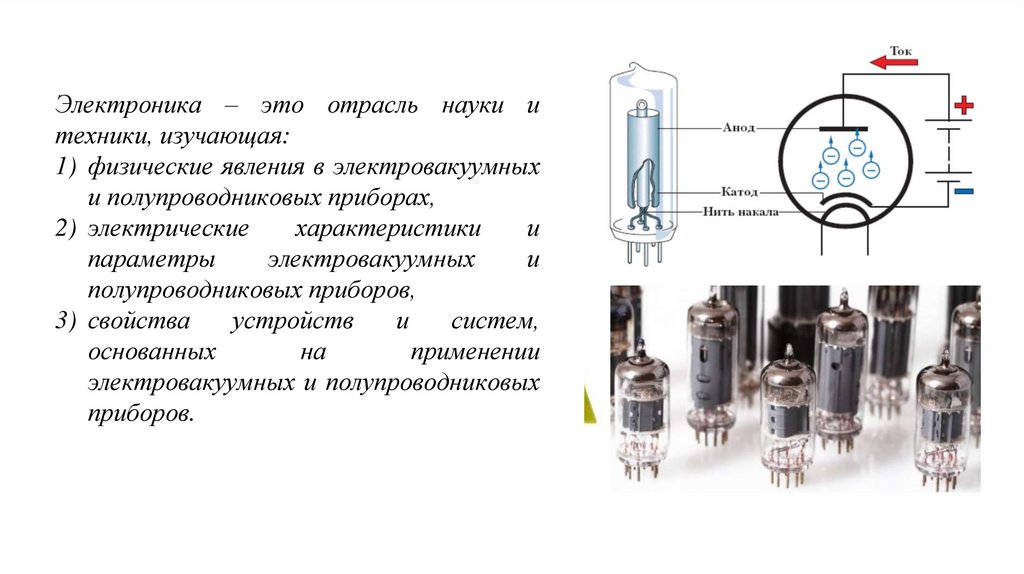

Электроника – это отрасль науки и
техники, изучающая:
1) физические явления в электровакуумных
и полупроводниковых приборах,
2) электрические
характеристики
и
параметры
электровакуумных
и
полупроводниковых приборов,
3) свойства
устройств
и
систем,
основанных
на
применении
электровакуумных и полупроводниковых
приборов.

3.

1.1 Полупроводниковые приборы

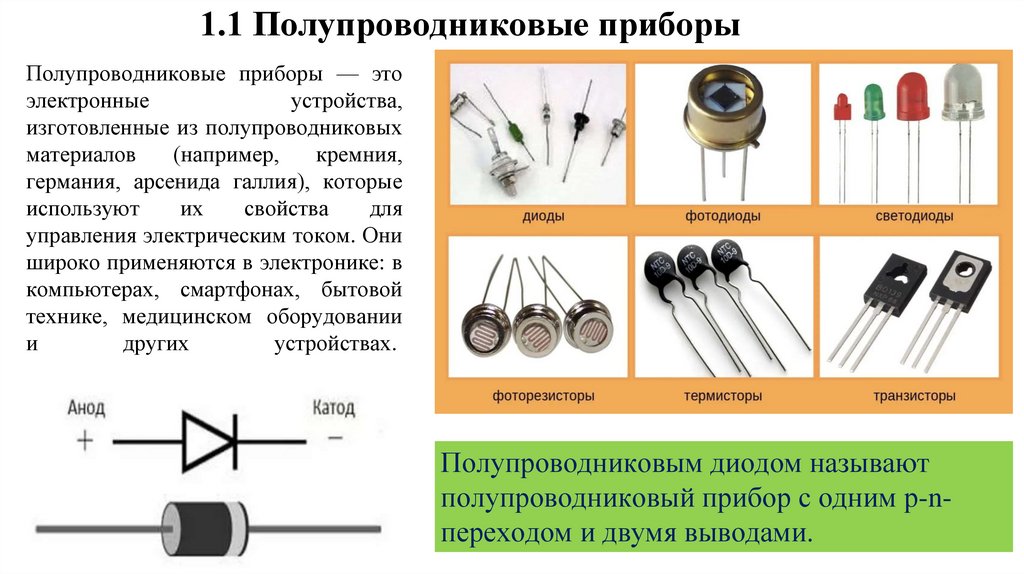

Полупроводниковые приборы — это
электронные
устройства,
изготовленные из полупроводниковых
материалов
(например,
кремния,
германия, арсенида галлия), которые
используют
их
свойства
для
управления электрическим током. Они
широко применяются в электронике: в
компьютерах, смартфонах, бытовой
технике, медицинском оборудовании
и
других
устройствах.
Полупроводниковым диодом называют
полупроводниковый прибор с одним р-nпереходом и двумя выводами.

4.

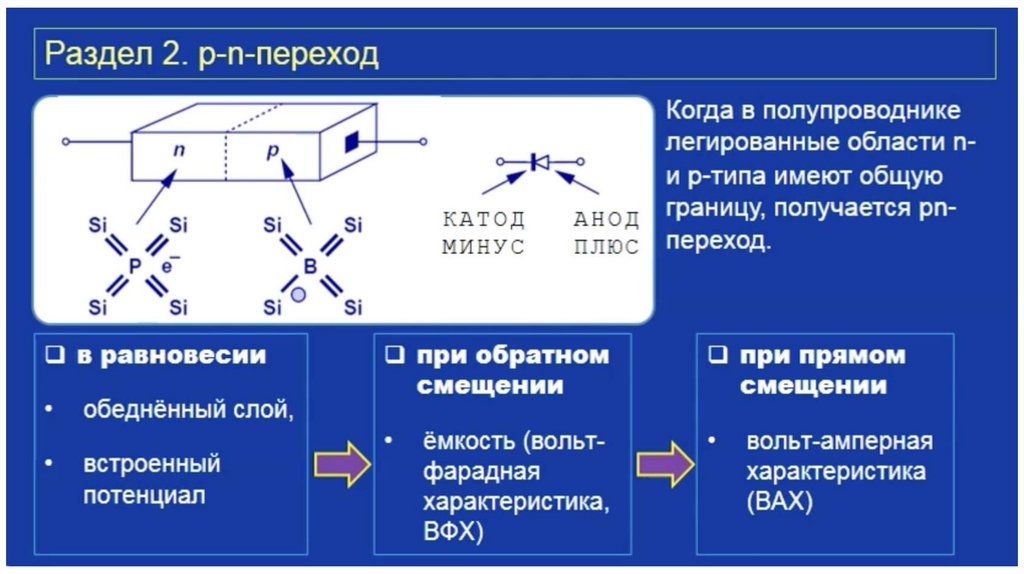

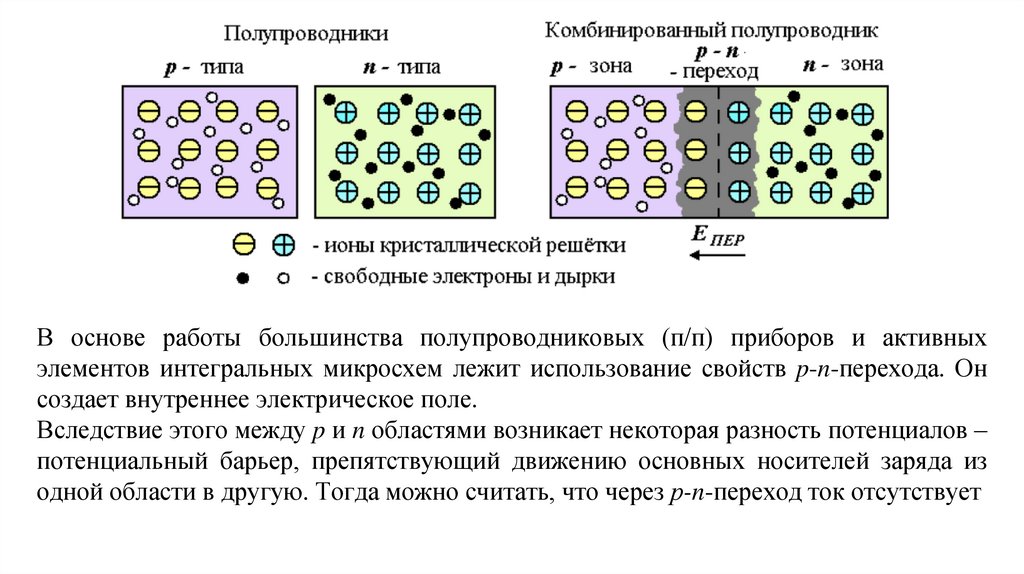

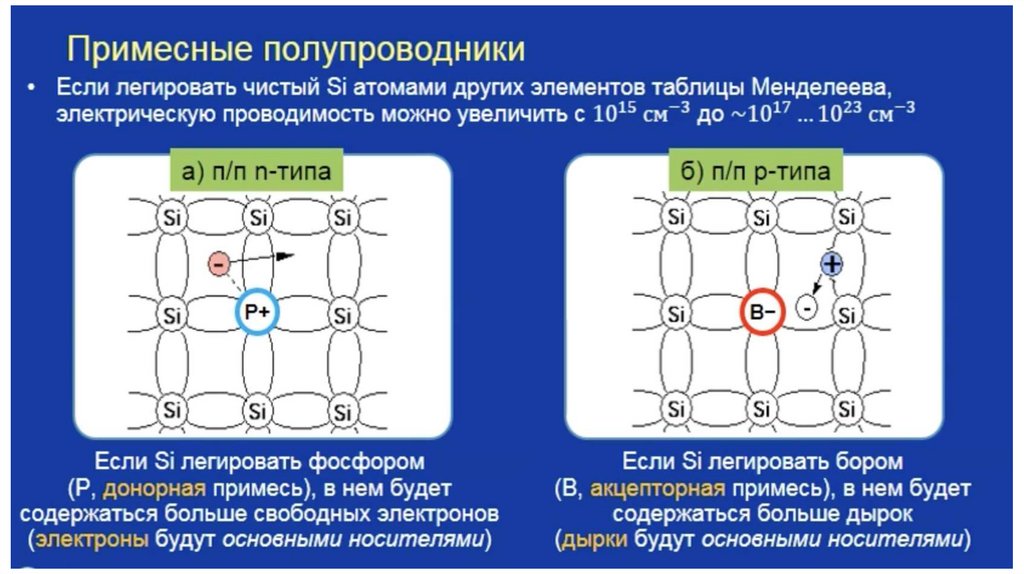

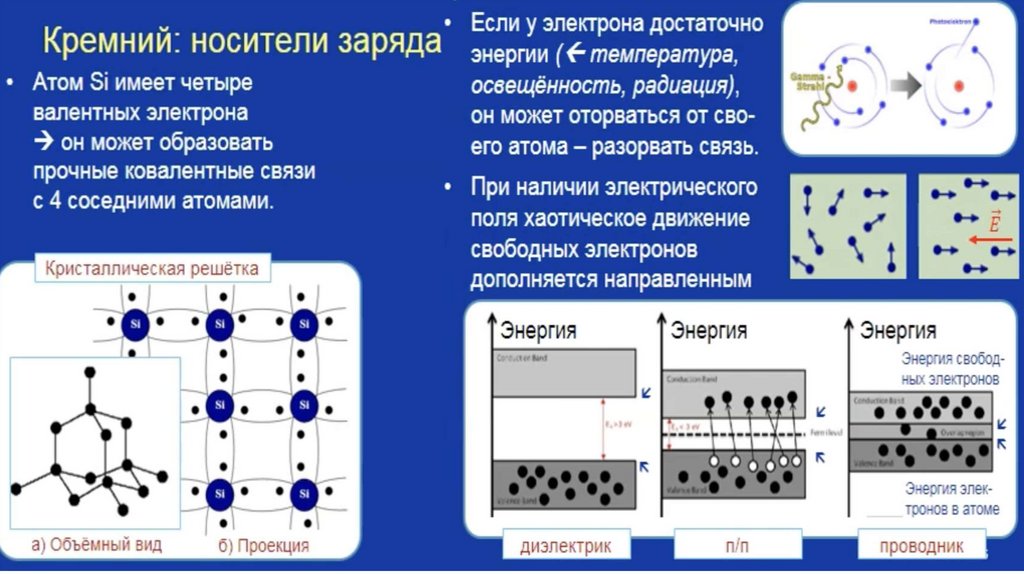

В основе работы большинства полупроводниковых (п/п) приборов и активных
элементов интегральных микросхем лежит использование свойств p-n-перехода. Он
создает внутреннее электрическое поле.
Вследствие этого между p и n областями возникает некоторая разность потенциалов –
потенциальный барьер, препятствующий движению основных носителей заряда из
одной области в другую. Тогда можно считать, что через р-n-переход ток отсутствует

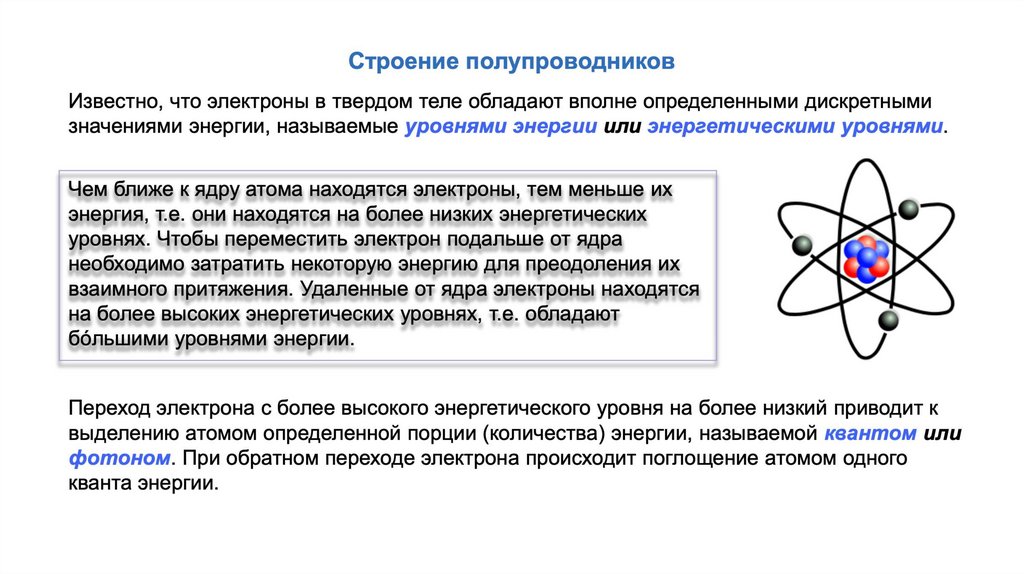

5.

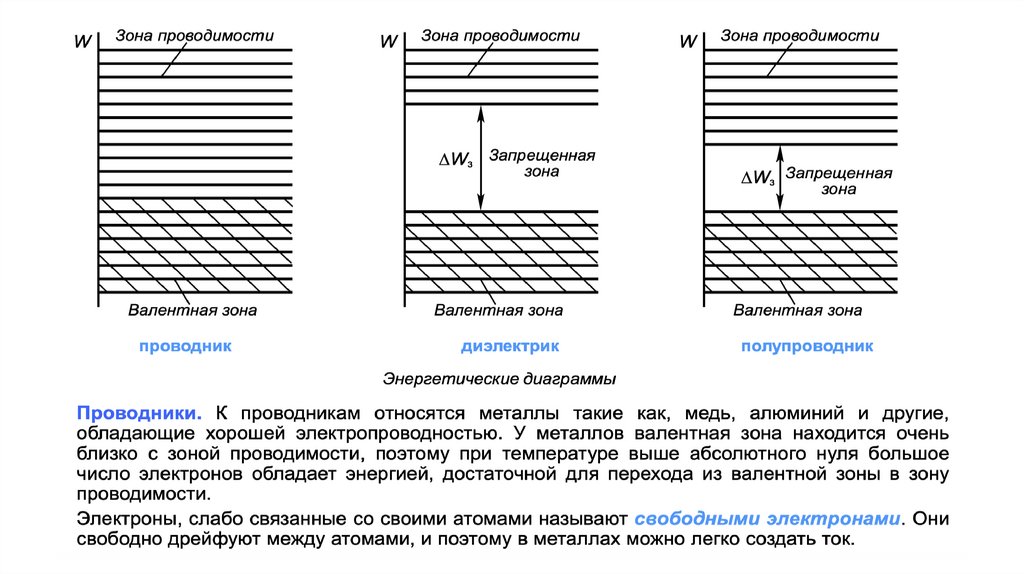

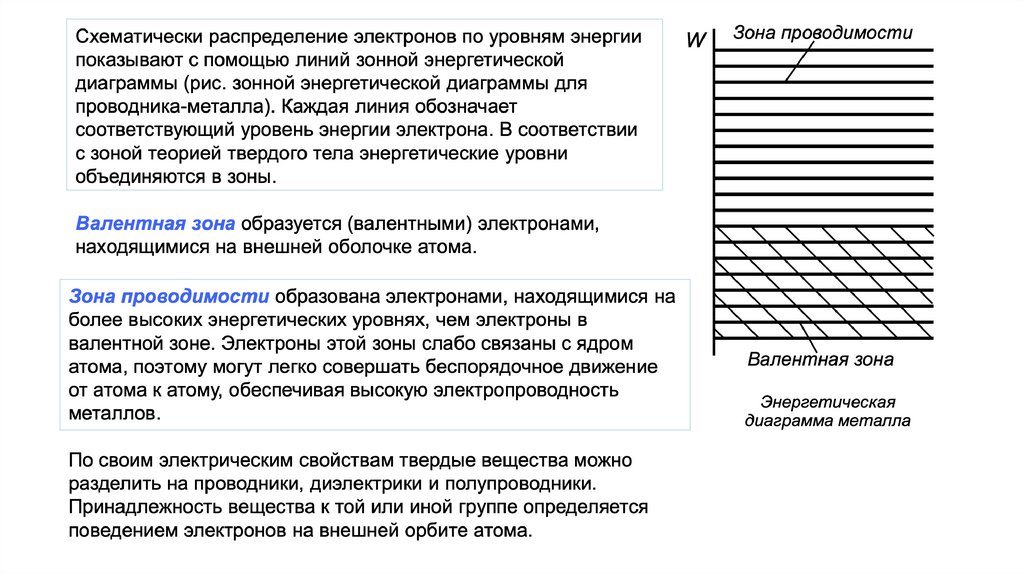

6.

7.

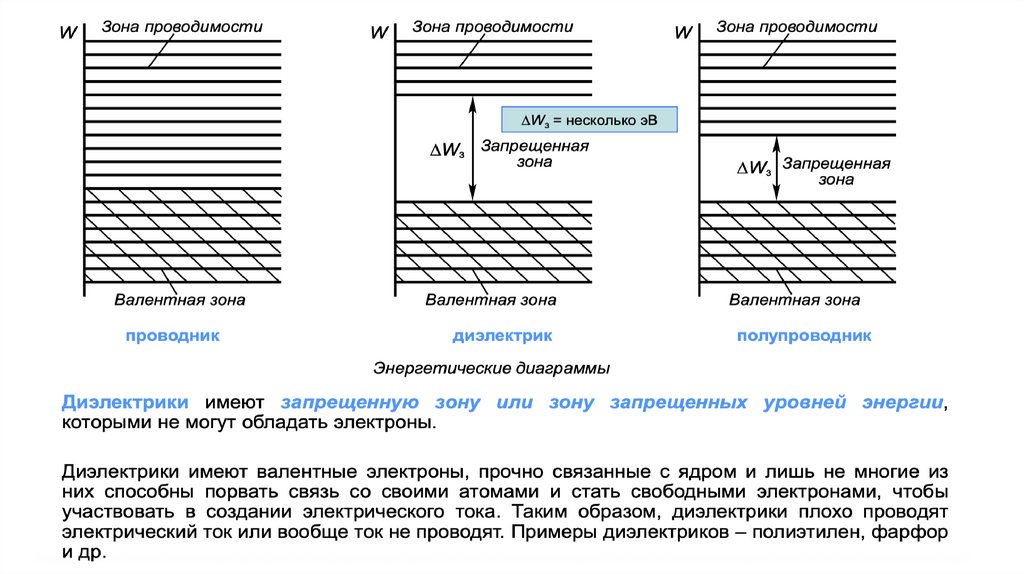

8.

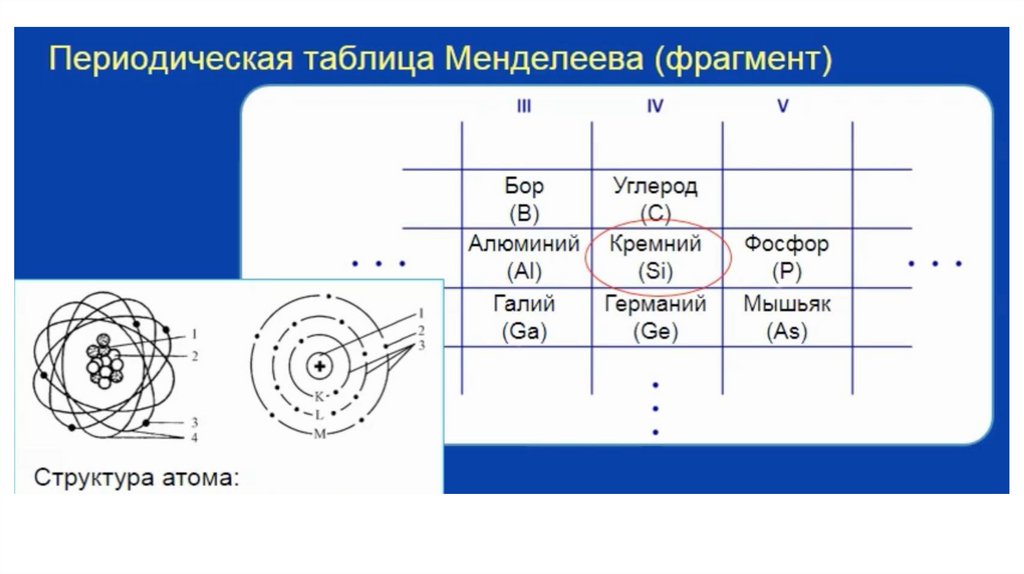

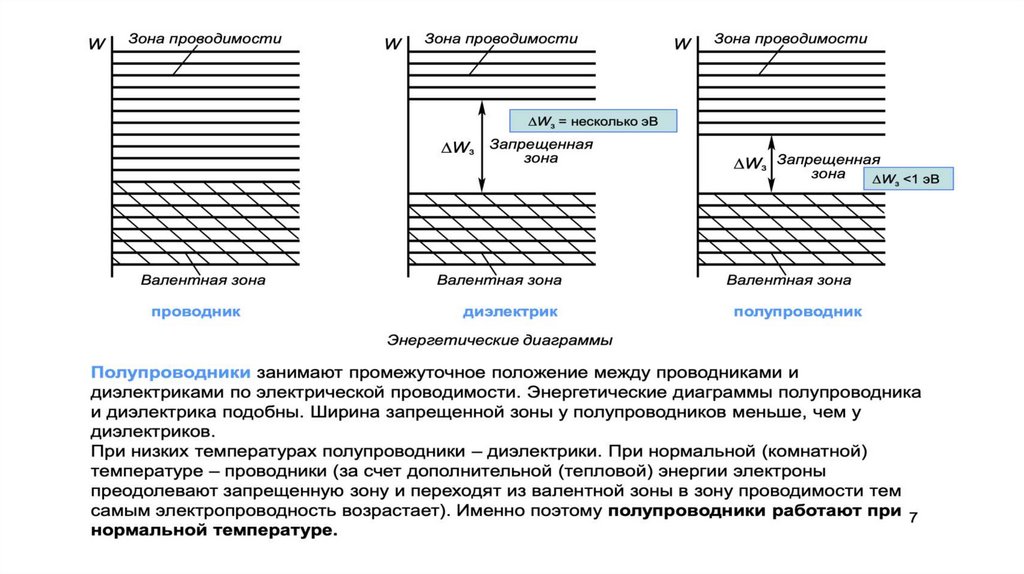

9.

10.

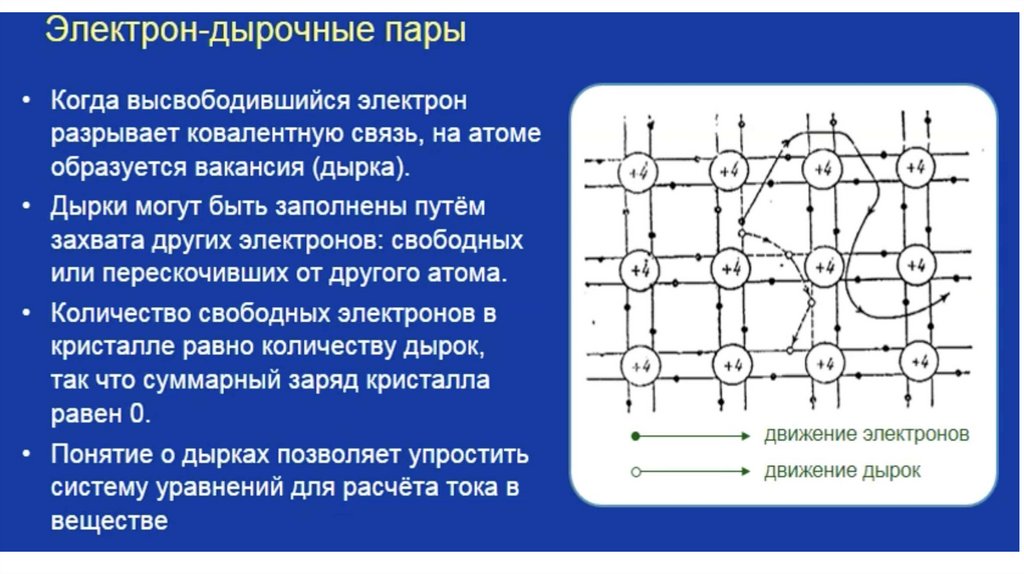

11.

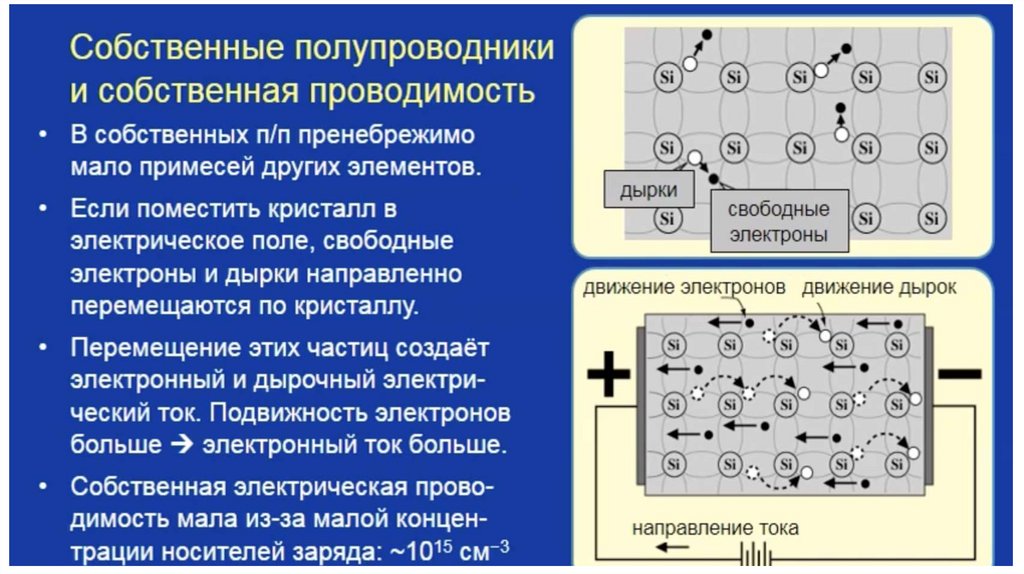

12.

13.

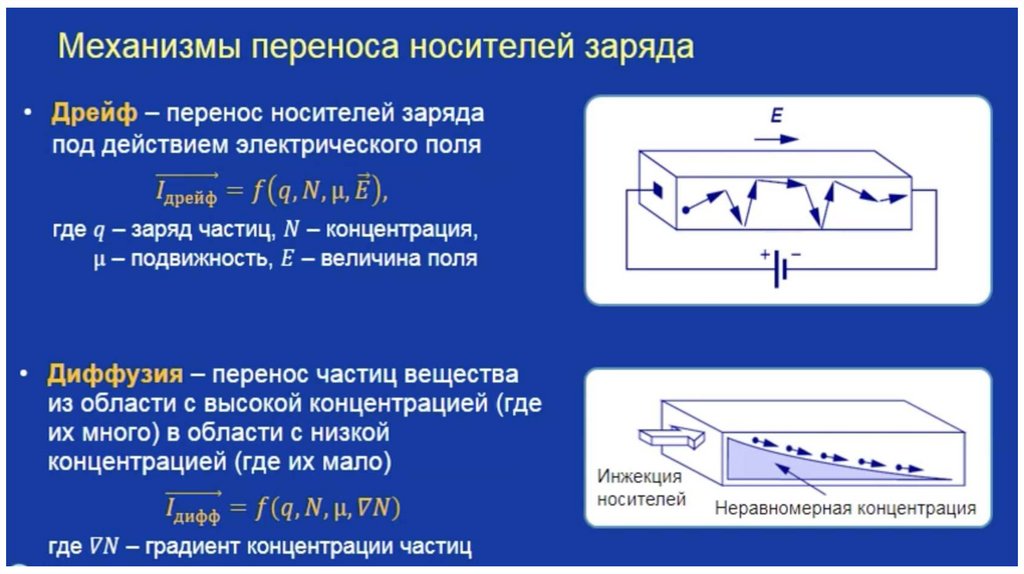

14.

15.

16.

17.

18.

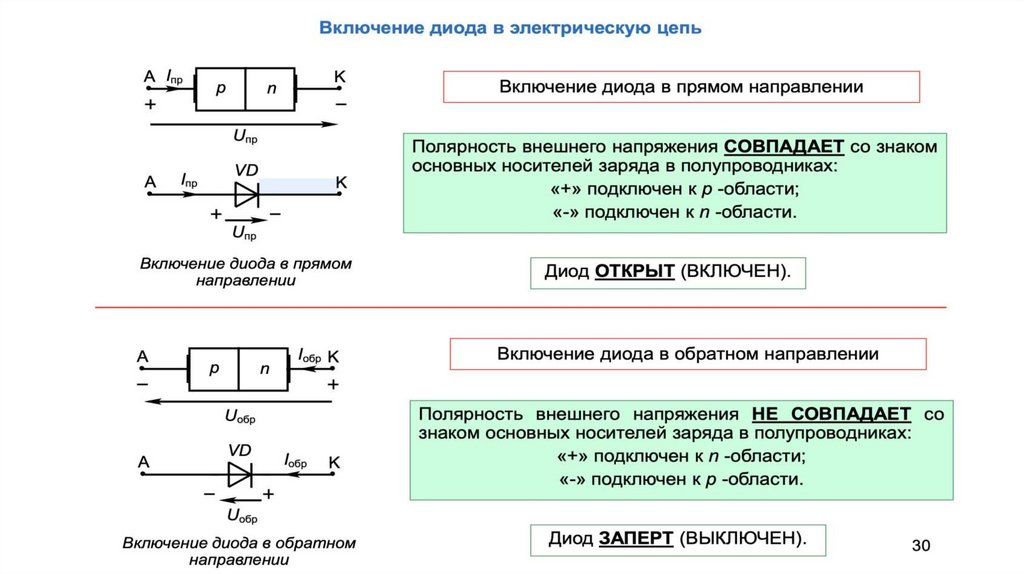

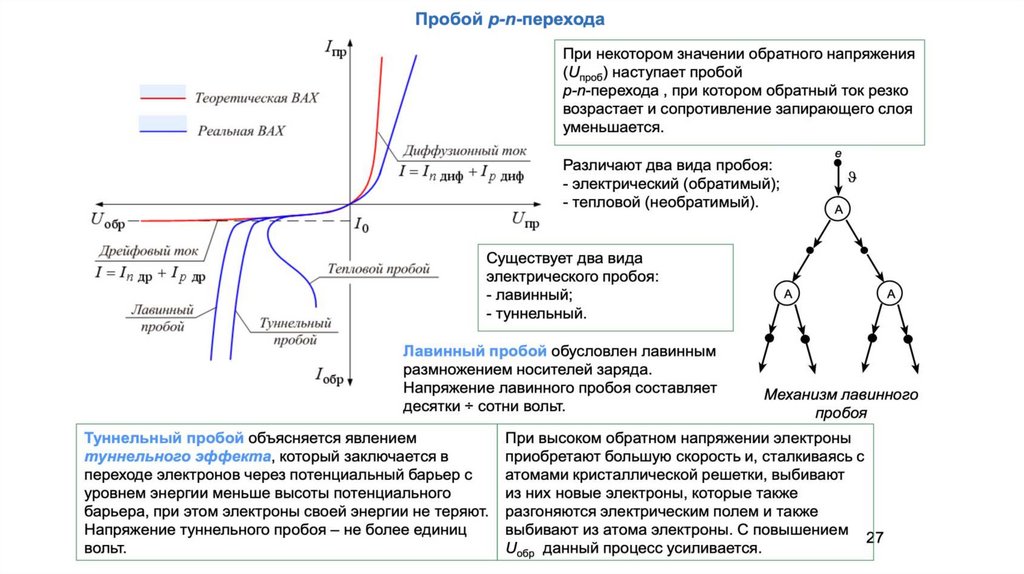

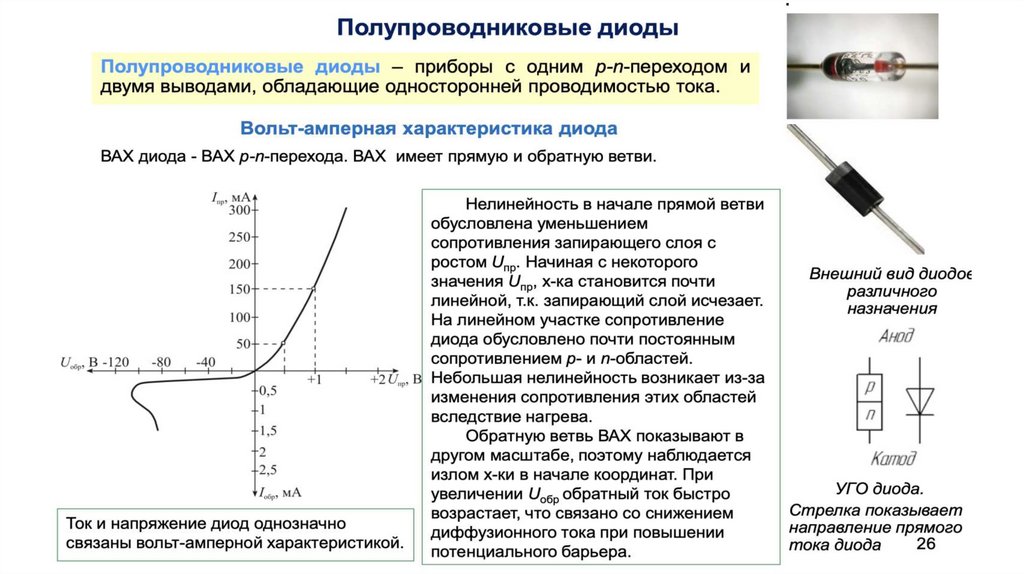

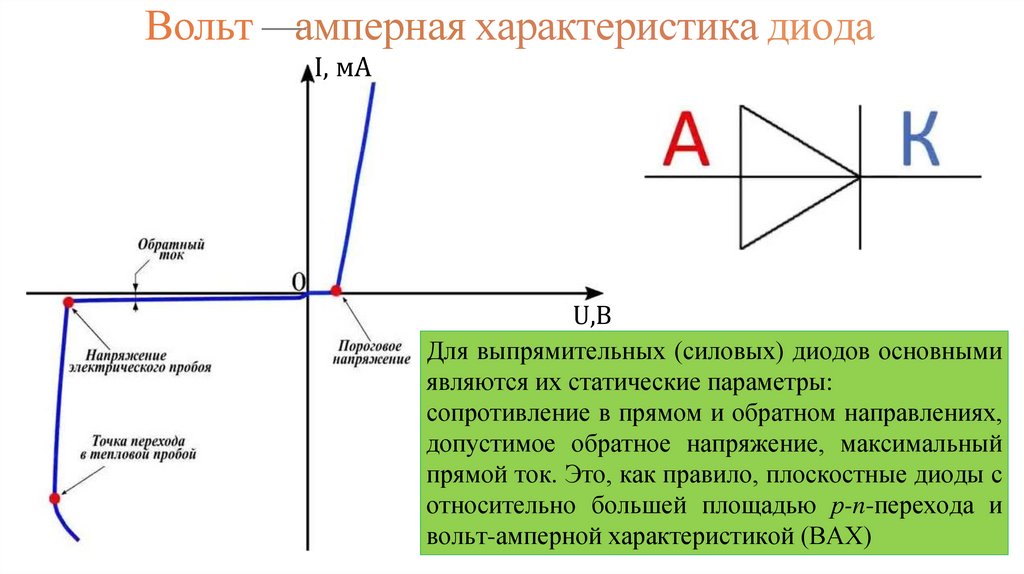

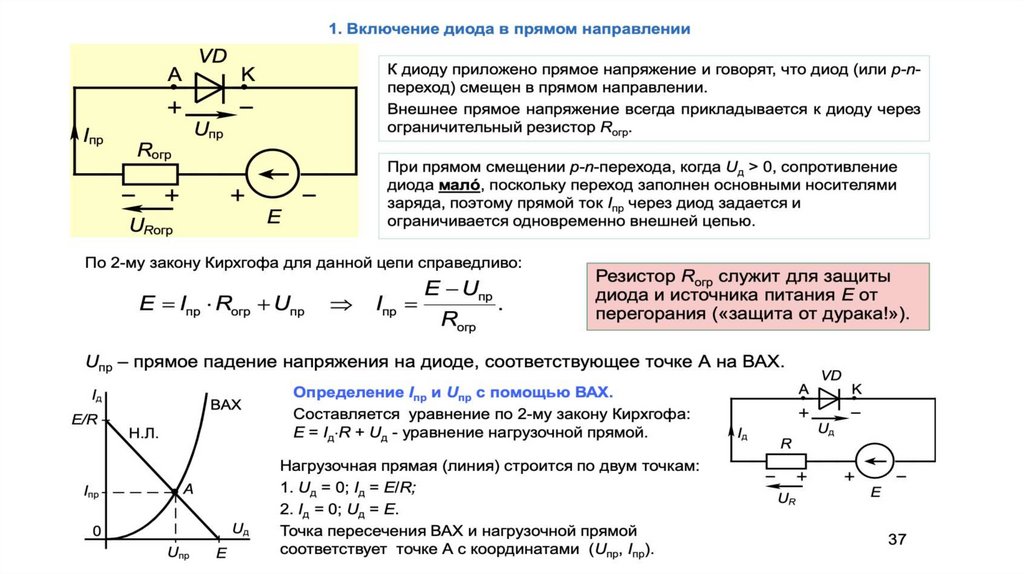

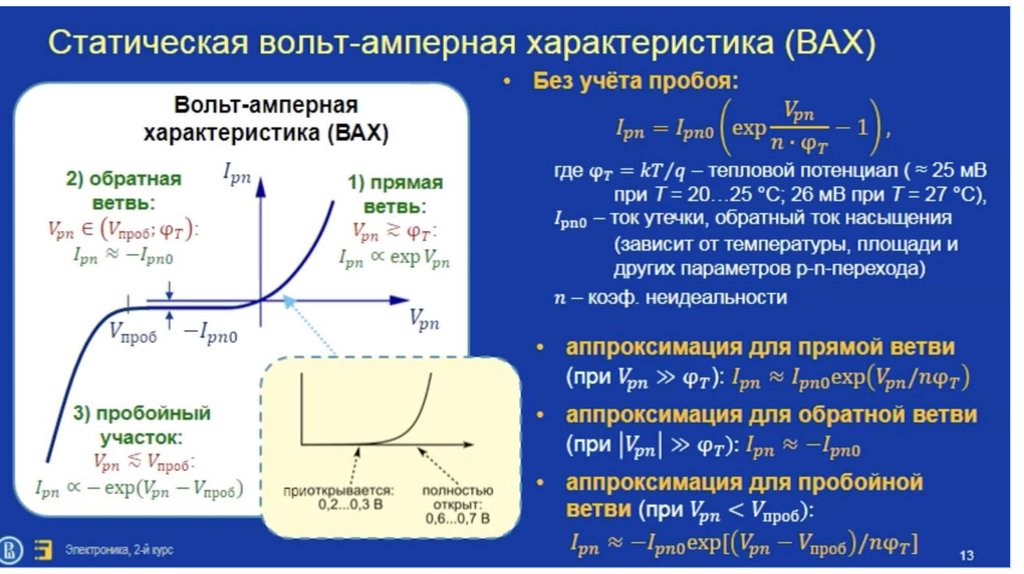

Вольт —амперная характеристика диода
I, мА
U,B

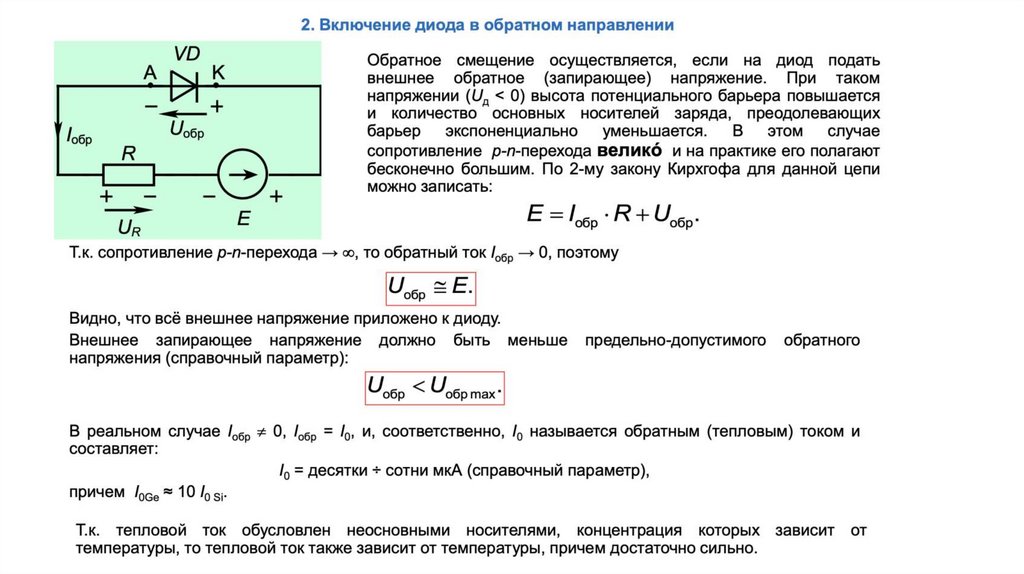

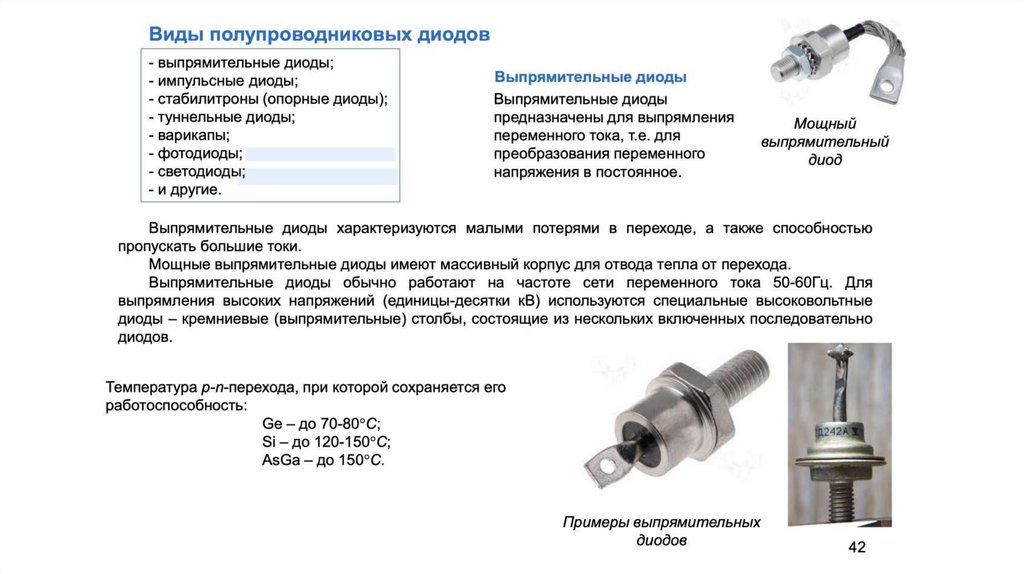

Для выпрямительных (силовых) диодов основными
являются их статические параметры:
сопротивление в прямом и обратном направлениях,
допустимое обратное напряжение, максимальный
прямой ток. Это, как правило, плоскостные диоды с
относительно большей площадью р-n-перехода и
вольт-амперной характеристикой (ВАХ)
