1. Разработка локальной вычислительной сети нпз

2.

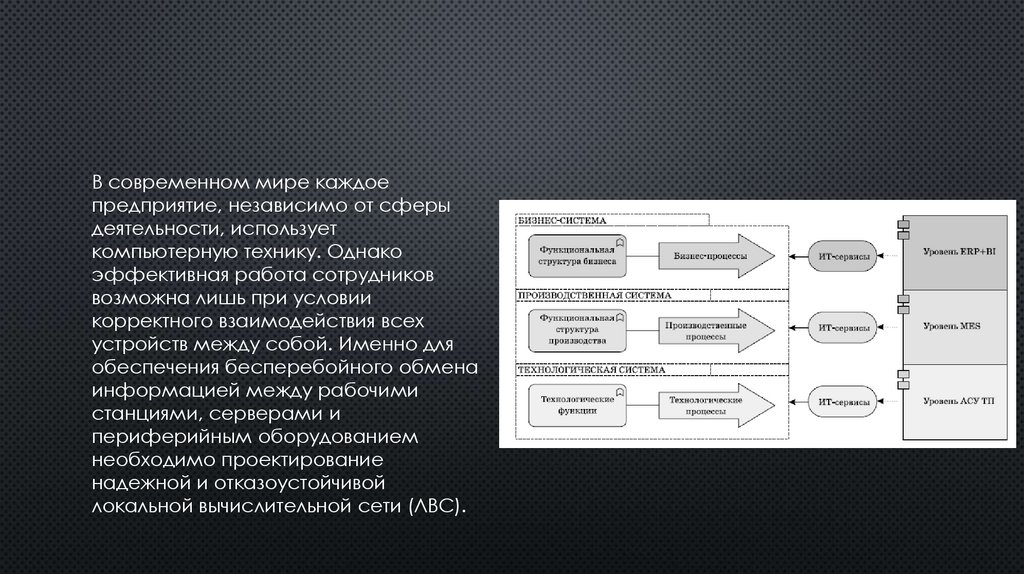

В современном мире каждое
предприятие, независимо от сферы
деятельности, использует
компьютерную технику. Однако
эффективная работа сотрудников
возможна лишь при условии
корректного взаимодействия всех
устройств между собой. Именно для
обеспечения бесперебойного обмена
информацией между рабочими
станциями, серверами и
периферийным оборудованием
необходимо проектирование
надежной и отказоустойчивой
локальной вычислительной сети (ЛВС).

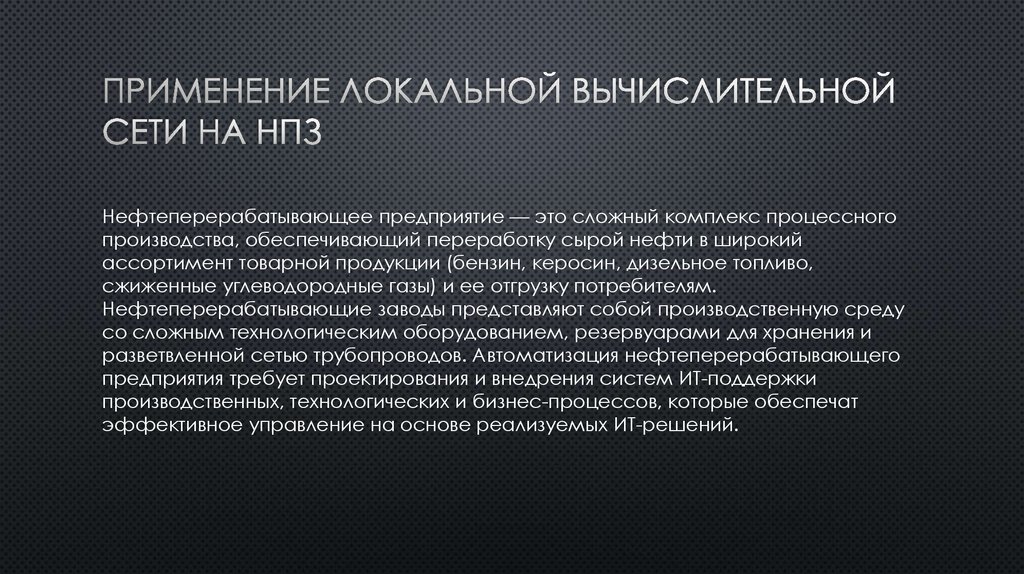

3. Применение локальной вычислительной сети на нпз

Нефтеперерабатывающее предприятие — это сложный комплекс процессного
производства, обеспечивающий переработку сырой нефти в широкий
ассортимент товарной продукции (бензин, керосин, дизельное топливо,
сжиженные углеводородные газы) и ее отгрузку потребителям.
Нефтеперерабатывающие заводы представляют собой производственную среду
со сложным технологическим оборудованием, резервуарами для хранения и
разветвленной сетью трубопроводов. Автоматизация нефтеперерабатывающего
предприятия требует проектирования и внедрения систем ИТ-поддержки
производственных, технологических и бизнес-процессов, которые обеспечат
эффективное управление на основе реализуемых ИТ-решений.

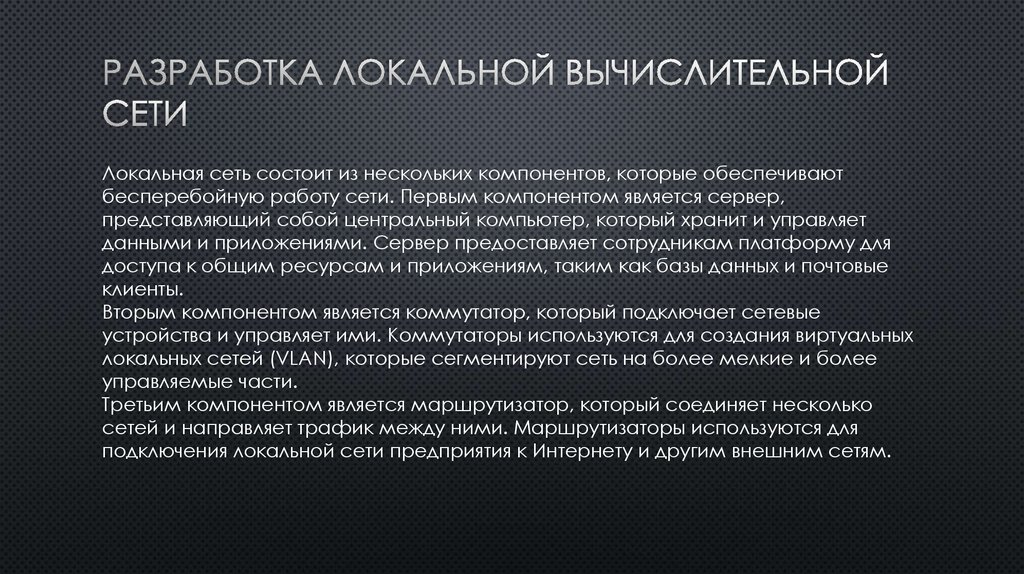

4. Разработка локальной вычислительной сети

Локальная сеть состоит из нескольких компонентов, которые обеспечивают
бесперебойную работу сети. Первым компонентом является сервер,
представляющий собой центральный компьютер, который хранит и управляет
данными и приложениями. Сервер предоставляет сотрудникам платформу для
доступа к общим ресурсам и приложениям, таким как базы данных и почтовые
клиенты.
Вторым компонентом является коммутатор, который подключает сетевые
устройства и управляет ими. Коммутаторы используются для создания виртуальных
локальных сетей (VLAN), которые сегментируют сеть на более мелкие и более
управляемые части.
Третьим компонентом является маршрутизатор, который соединяет несколько
сетей и направляет трафик между ними. Маршрутизаторы используются для
подключения локальной сети предприятия к Интернету и другим внешним сетям.

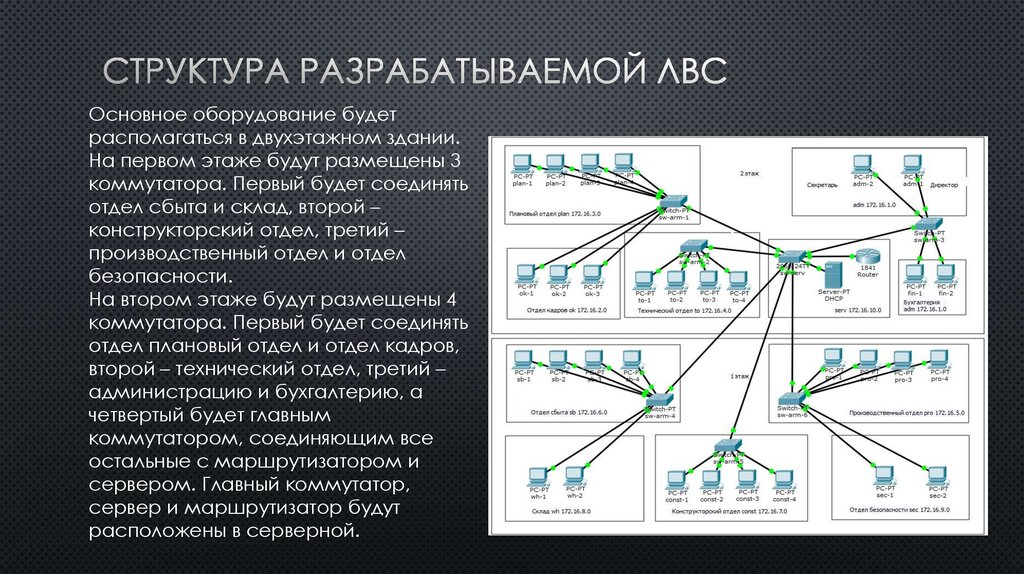

5. СТРУКТУРА РАЗРАБАТЫВАЕМОЙ ЛВС

Основное оборудование будет
располагаться в двухэтажном здании.
На первом этаже будут размещены 3
коммутатора. Первый будет соединять
отдел сбыта и склад, второй –
конструкторский отдел, третий –
производственный отдел и отдел
безопасности.
На втором этаже будут размещены 4
коммутатора. Первый будет соединять
отдел плановый отдел и отдел кадров,
второй – технический отдел, третий –
администрацию и бухгалтерию, а
четвертый будет главным
коммутатором, соединяющим все
остальные с маршрутизатором и
сервером. Главный коммутатор,
сервер и маршрутизатор будут
расположены в серверной.

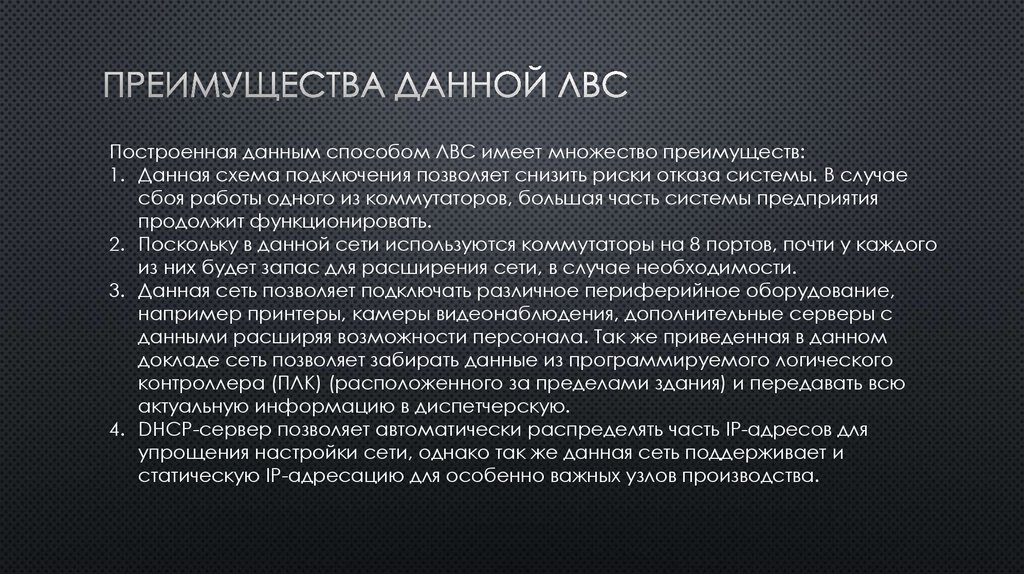

6. Преимущества данной лвс

Построенная данным способом ЛВС имеет множество преимуществ:
1. Данная схема подключения позволяет снизить риски отказа системы. В случае
сбоя работы одного из коммутаторов, большая часть системы предприятия
продолжит функционировать.
2. Поскольку в данной сети используются коммутаторы на 8 портов, почти у каждого
из них будет запас для расширения сети, в случае необходимости.
3. Данная сеть позволяет подключать различное периферийное оборудование,
например принтеры, камеры видеонаблюдения, дополнительные серверы с
данными расширяя возможности персонала. Так же приведенная в данном
докладе сеть позволяет забирать данные из программируемого логического
контроллера (ПЛК) (расположенного за пределами здания) и передавать всю
актуальную информацию в диспетчерскую.
4. DHCP-сервер позволяет автоматически распределять часть IP-адресов для
упрощения настройки сети, однако так же данная сеть поддерживает и
статическую IP-адресацию для особенно важных узлов производства.
