линии чертежа (1)

1. Основные правила выполнения чертежей

2.

Основные линии чертежа
ГОСТ 2.303-68

3. Содержание:

Сплошная толстая — основная линия
Сплошная тонкая линия
Штриховая линия
Штрихпунктирная тонкая линия
Штрихпунктирная с двумя точками
тонкая линия
Разомкнутая линия
Сплошная волнистая линия

4.

1. Сплошная толстая — основная линия
Применяется для:
1.Изображения видимого контура предмета
2.Вычерчивания рамки и основной надписи
на чертеже.
<назад

5.

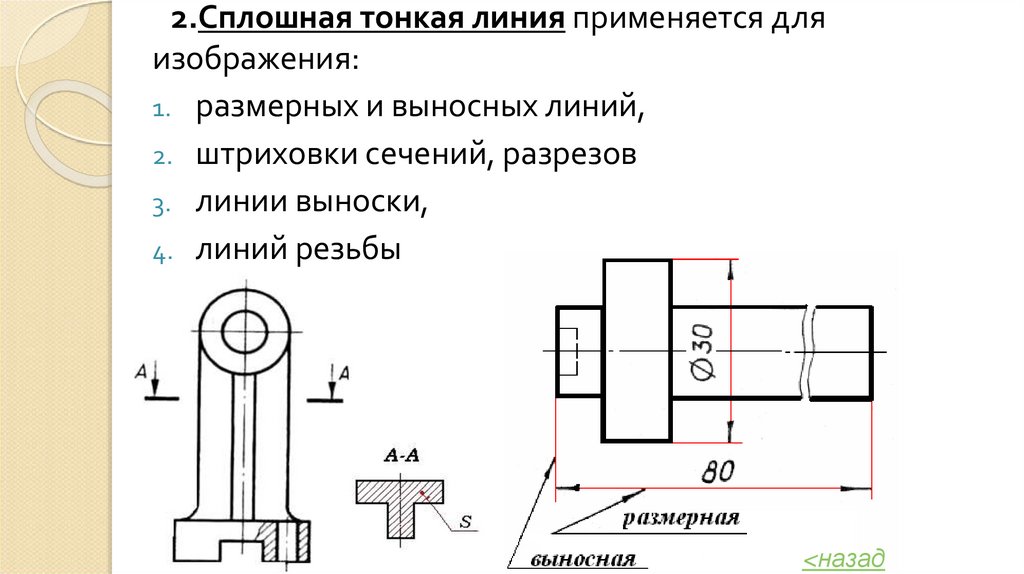

2.Сплошная тонкая линия применяется для
изображения:
1. размерных и выносных линий,
2. штриховки сечений, разрезов
3. линии выноски,
4. линий резьбы
<назад

6.

3. Штриховая линия применяется для
изображения невидимого контура
назад

7.

4. Штрихпунктирная тонкая линия
применяется для изображения осевых и
центровых линий
<назад

8.

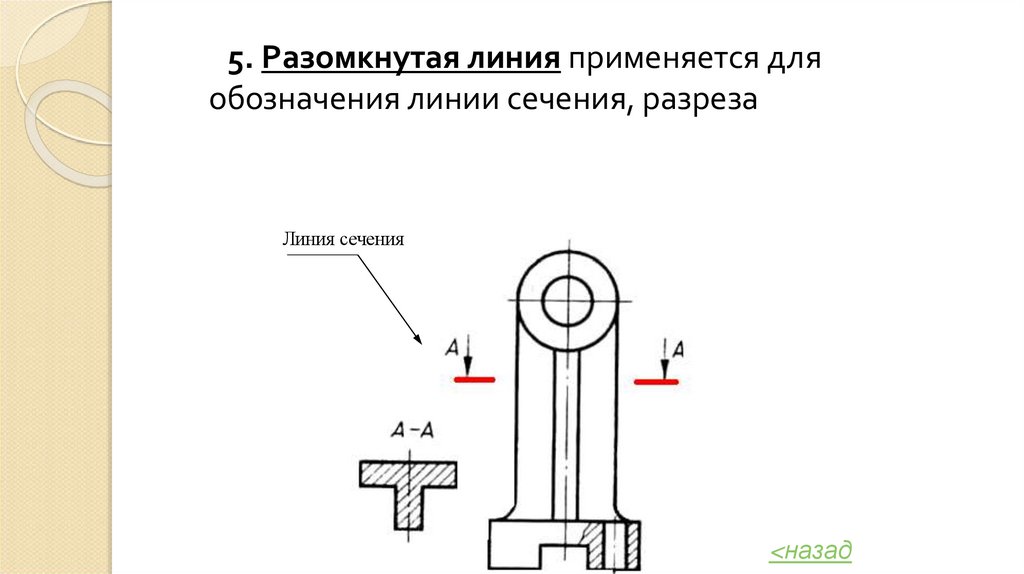

5. Разомкнутая линия применяется для
обозначения линии сечения, разреза
Линия сечения
<назад

9.

6.Сплошная волнистая линия
применяется, как линия обрыва в тех
случаях, когда изображение дано на
чертеже не полностью, а также на местном
разрезе
<назад

10.

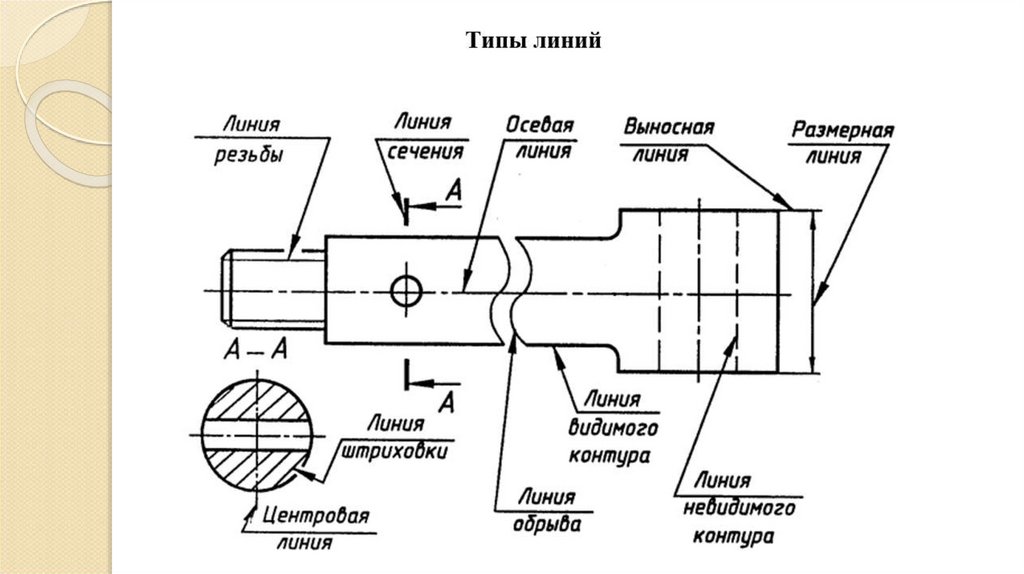

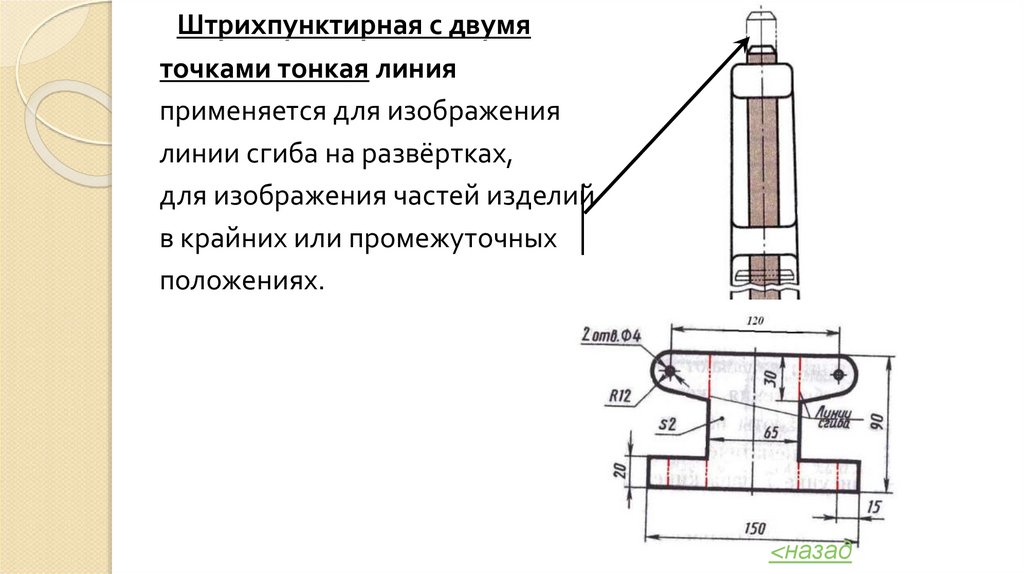

Штрихпунктирная с двумя
точками тонкая линия
применяется для изображения
линии сгиба на развёртках,
для изображения частей изделий
в крайних или промежуточных
положениях.
<назад
