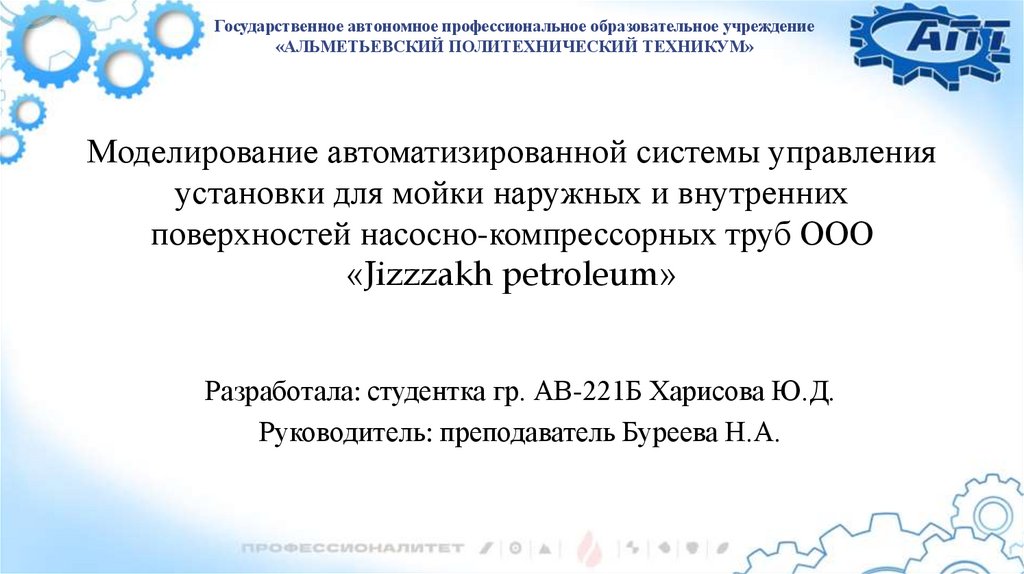

1. Моделирование автоматизированной системы управления установки для мойки наружных и внутренних поверхностей

Государственное автономное профессиональное образовательное учреждение
«АЛЬМЕТЬЕВСКИЙ ПОЛИТЕХНИЧЕСКИЙ ТЕХНИКУМ»
Моделирование автоматизированной системы управления
установки для мойки наружных и внутренних
поверхностей насосно-компрессорных труб ООО
«Jizzzakh petroleum»
Разработала: студентка гр. АВ-221Б Харисова Ю.Д.
Руководитель: преподаватель Буреева Н.А.

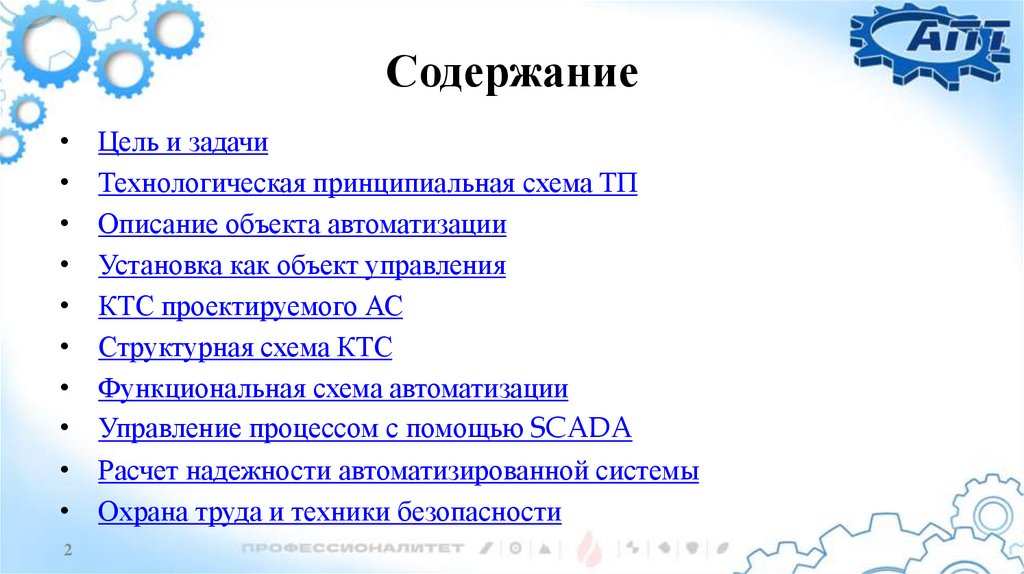

2. Содержание

2
Цель и задачи
Технологическая принципиальная схема ТП
Описание объекта автоматизации
Установка как объект управления
КТС проектируемого АС
Структурная схема КТС
Функциональная схема автоматизации
Управление процессом с помощью SCADA
Расчет надежности автоматизированной системы
Охрана труда и техники безопасности

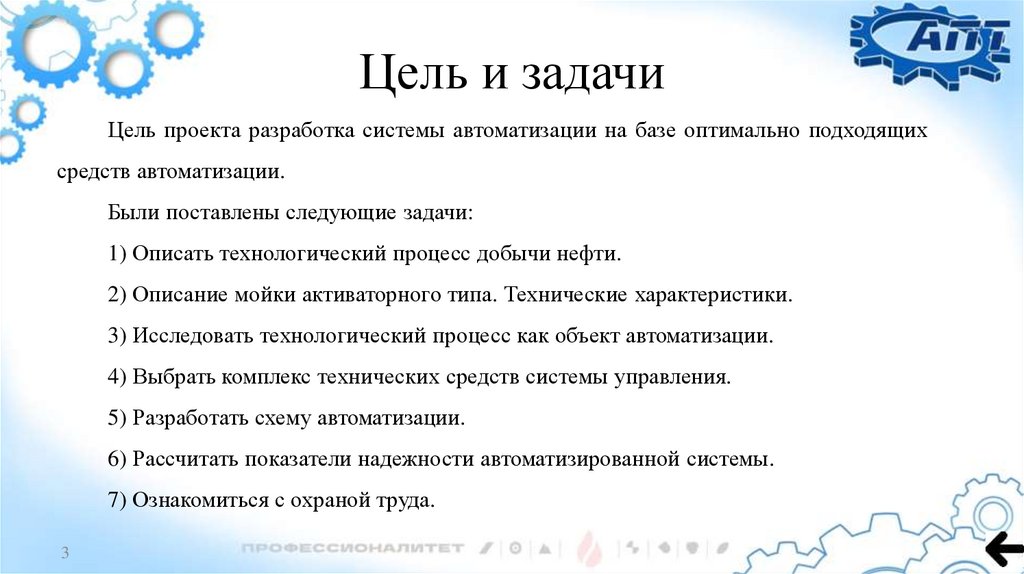

3. Цель и задачи

Цель проекта разработка системы автоматизации на базе оптимально подходящих
средств автоматизации.
Были поставлены следующие задачи:
1) Описать технологический процесс добычи нефти.
2) Описание мойки активаторного типа. Технические характеристики.
3) Исследовать технологический процесс как объект автоматизации.
4) Выбрать комплекс технических средств системы управления.
5) Разработать схему автоматизации.
6) Рассчитать показатели надежности автоматизированной системы.
7) Ознакомиться с охраной труда.
3

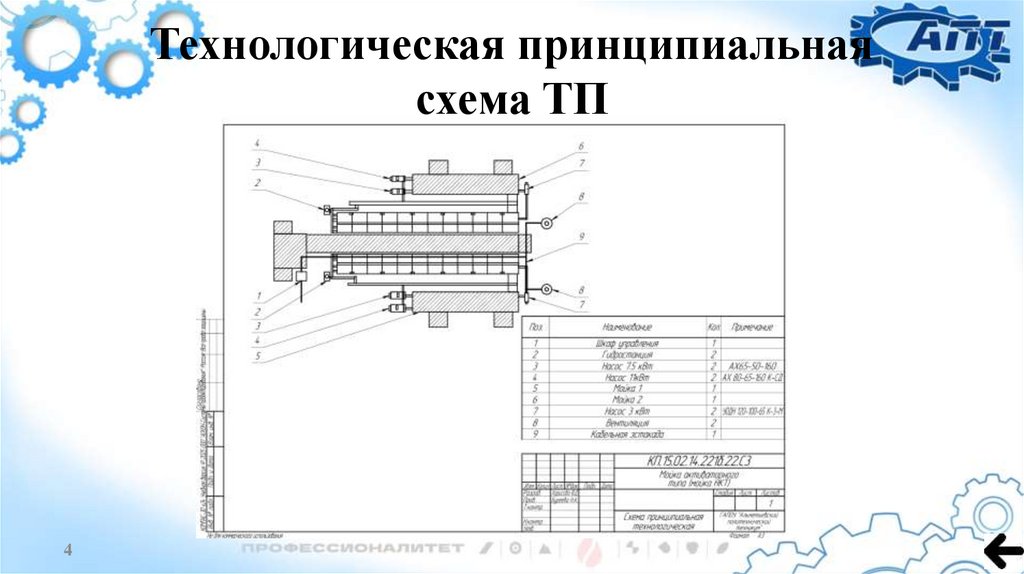

4. Технологическая принципиальная схема ТП

4

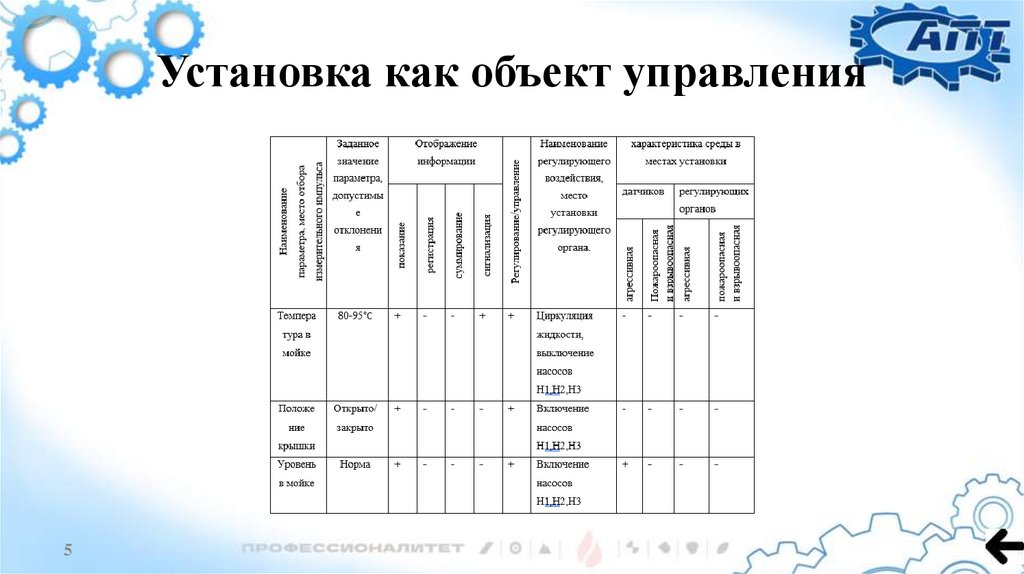

5. Установка как объект управления

5

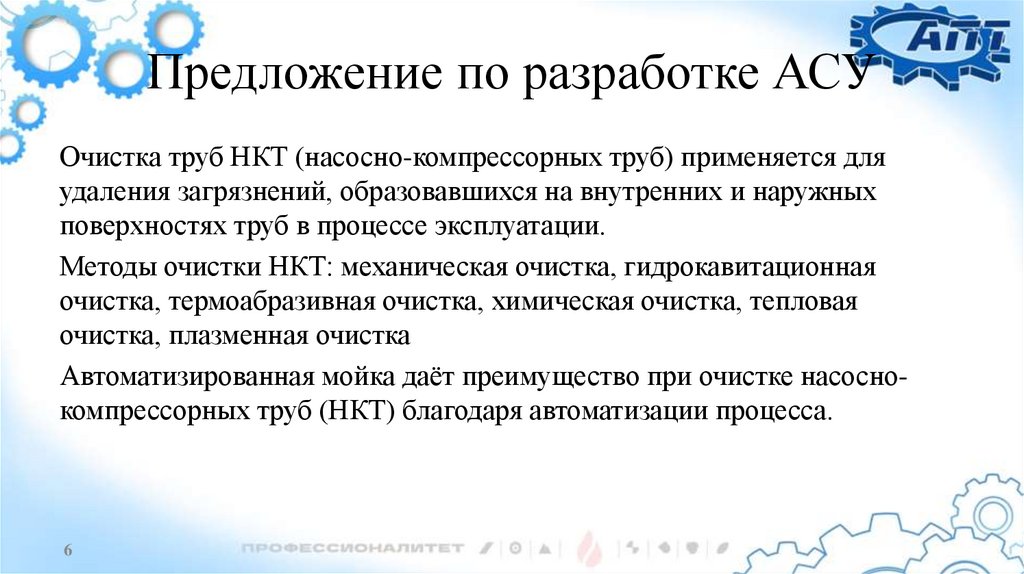

6. Предложение по разработке АСУ

Очистка труб НКТ (насосно-компрессорных труб) применяется для
удаления загрязнений, образовавшихся на внутренних и наружных
поверхностях труб в процессе эксплуатации.
Методы очистки НКТ: механическая очистка, гидрокавитационная
очистка, термоабразивная очистка, химическая очистка, тепловая
очистка, плазменная очистка
Автоматизированная мойка даёт преимущество при очистке насоснокомпрессорных труб (НКТ) благодаря автоматизации процесса.
6

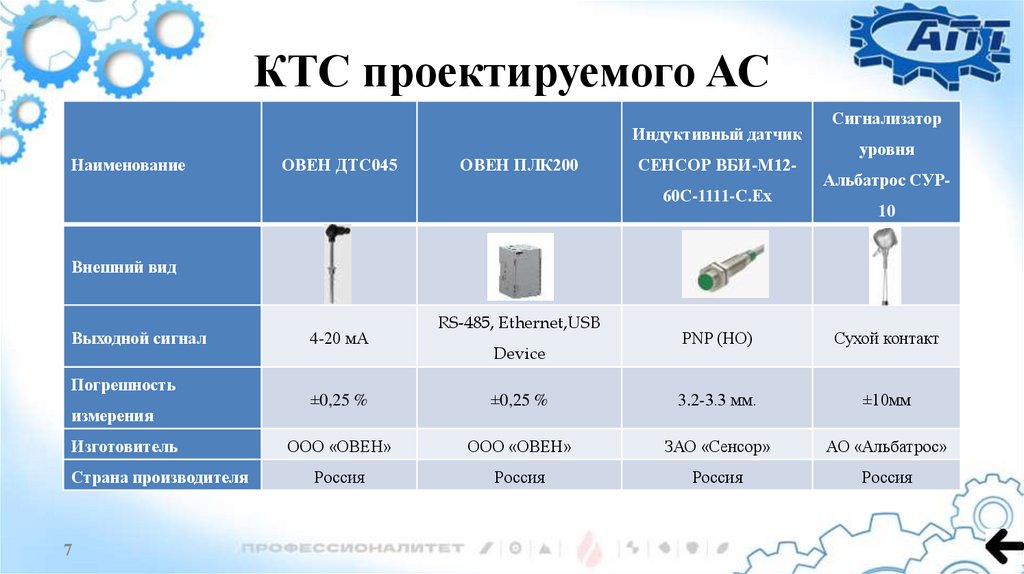

7. КТС проектируемого АС

Индуктивный датчик
Наименование
ОВЕН ДТС045
ОВЕН ПЛК200
СЕНСОР ВБИ-М1260С-1111-С.Ex
Сигнализатор
уровня
Альбатрос СУР10
Внешний вид
Выходной сигнал
Погрешность
измерения
Изготовитель
Страна производителя
7
4-20 мА
RS-485, Ethernet,USB
Device
PNP (НО)
Сухой контакт
±0,25 %
±0,25 %
3.2-3.3 мм.
±10мм
ООО «ОВЕН»
ООО «ОВЕН»
ЗАО «Сенсор»
АО «Альбатрос»
Россия
Россия
Россия
Россия

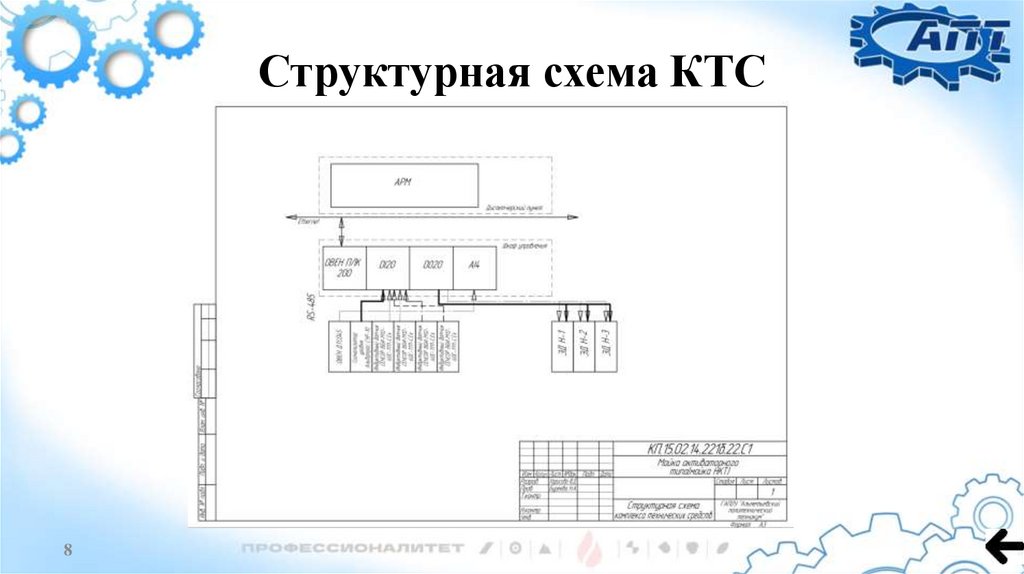

8. Структурная схема КТС

8

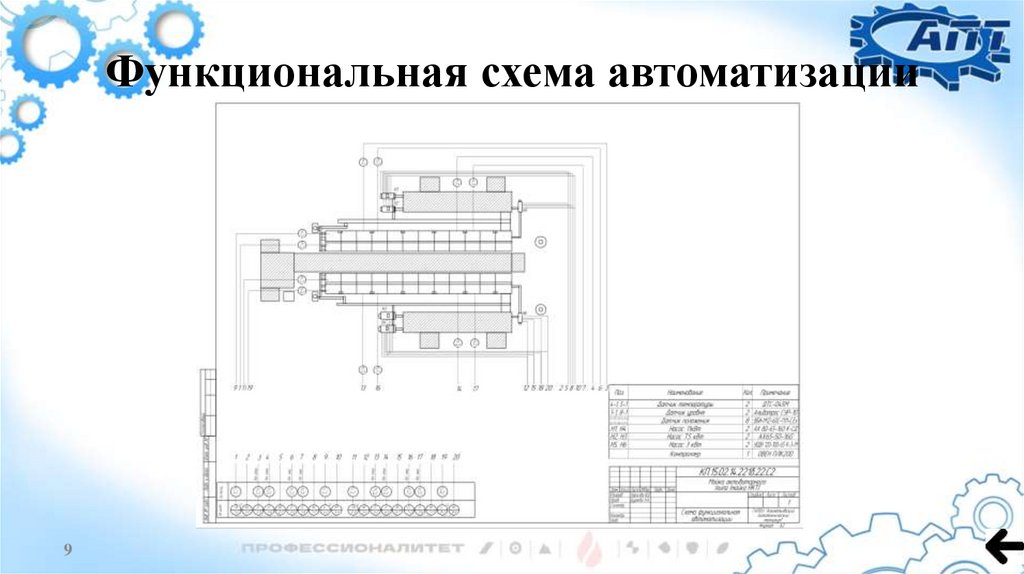

9. Функциональная схема автоматизации

9

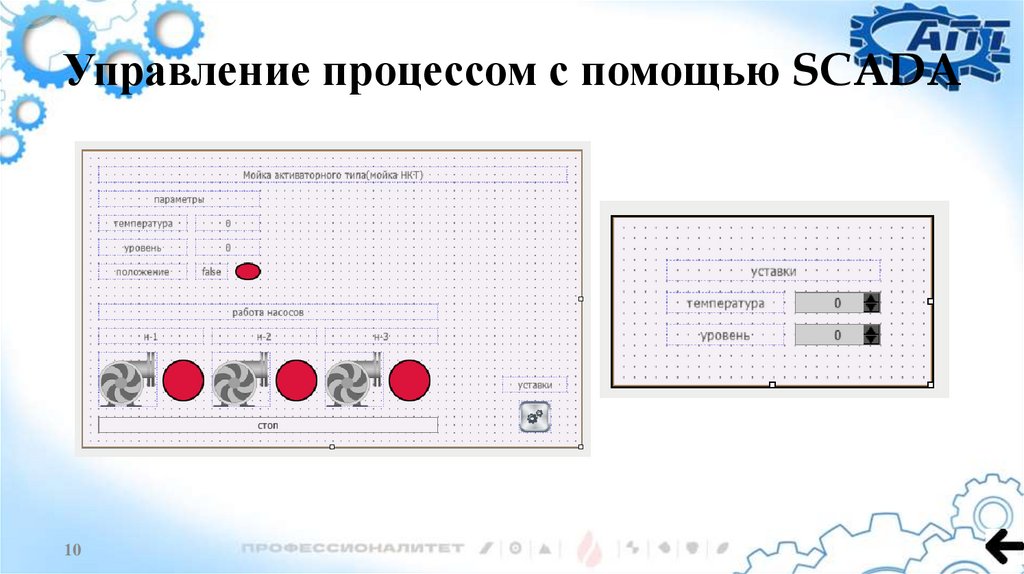

10. Управление процессом с помощью SCADA

10

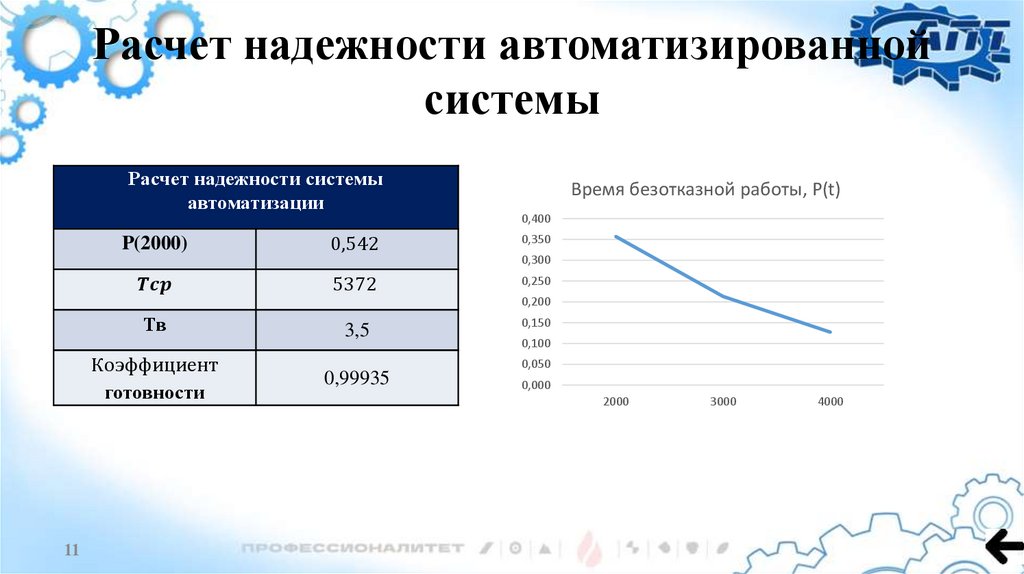

11. Расчет надежности автоматизированной системы

Расчет надежности системы
автоматизации
P(2000)
0,542
Время безотказной работы, P(t)
0,400
0,350
0,300
