Геометрическая оптика (Лекция 5)

1. Геометрическая оптика

Лекция 5
Геометрическая
оптика

2. Основные вопросы

1. Что изучает оптика.
2. Разделы оптики.
3. Законы геометрической оптики.
4.Линзы оптические приборы.

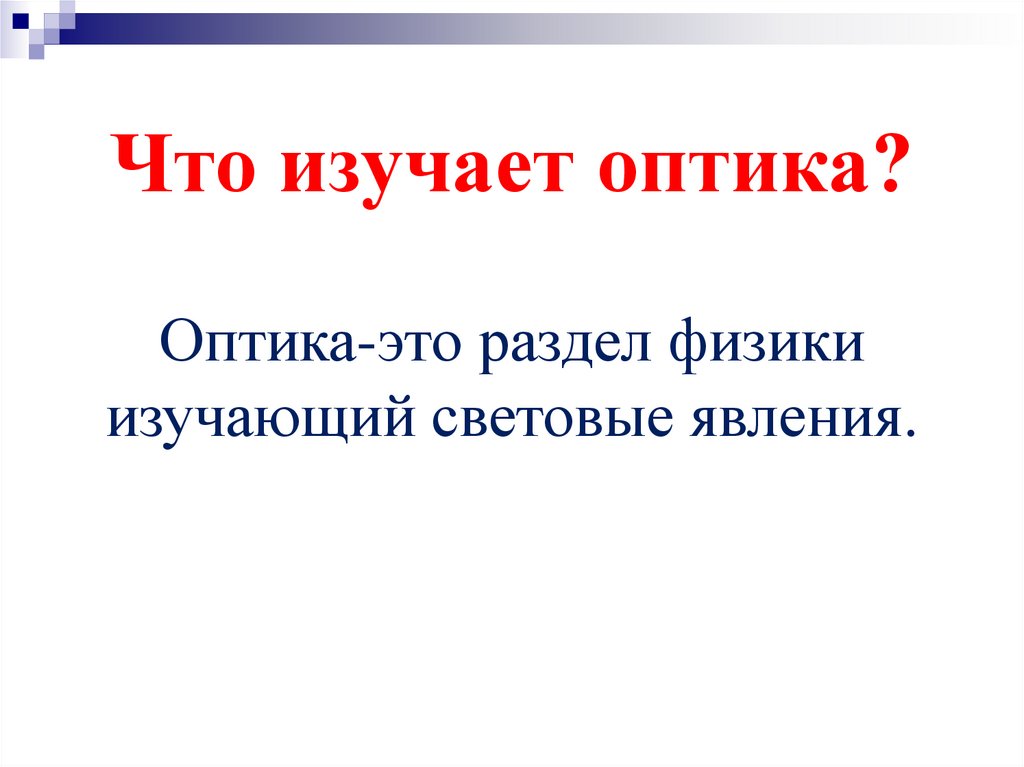

3. Что изучает оптика?

Оптика-это раздел физики
изучающий световые явления.

4. Геометрическая оптика -изучает законы распространения световой энергии в прозрачных средах на основе представления о световом

луче.
Световой луч - линия , указывающая
направление распространения световой
энергии

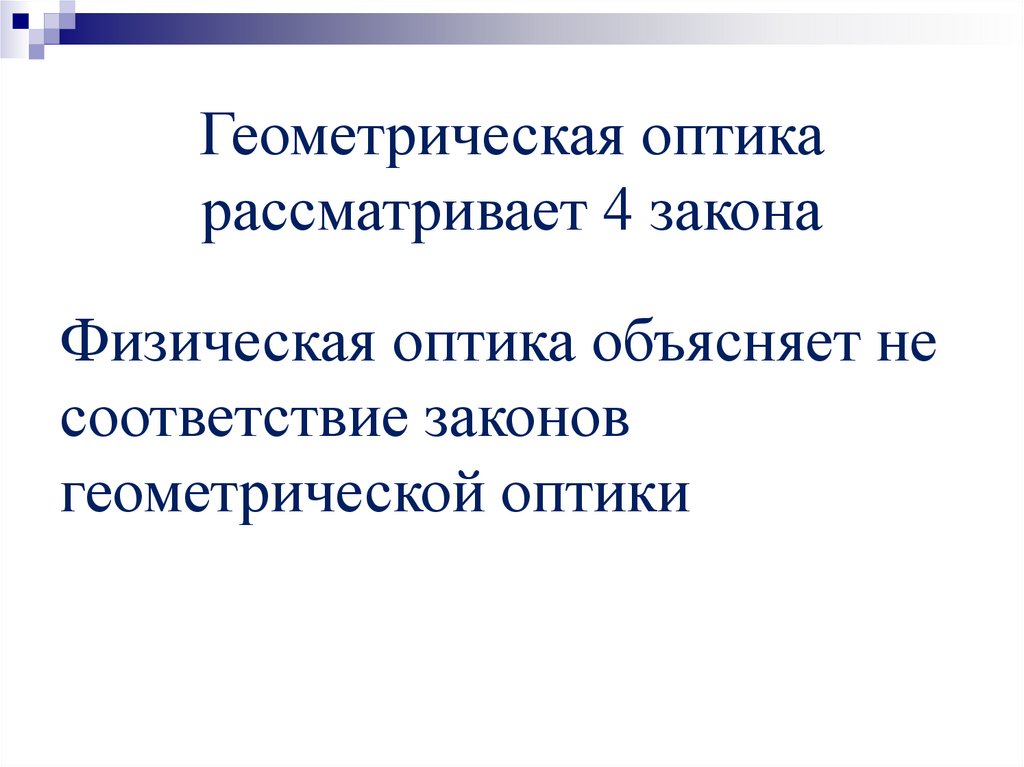

5. Геометрическая оптика рассматривает 4 закона

Физическая оптика объясняет не
соответствие законов
геометрической оптики

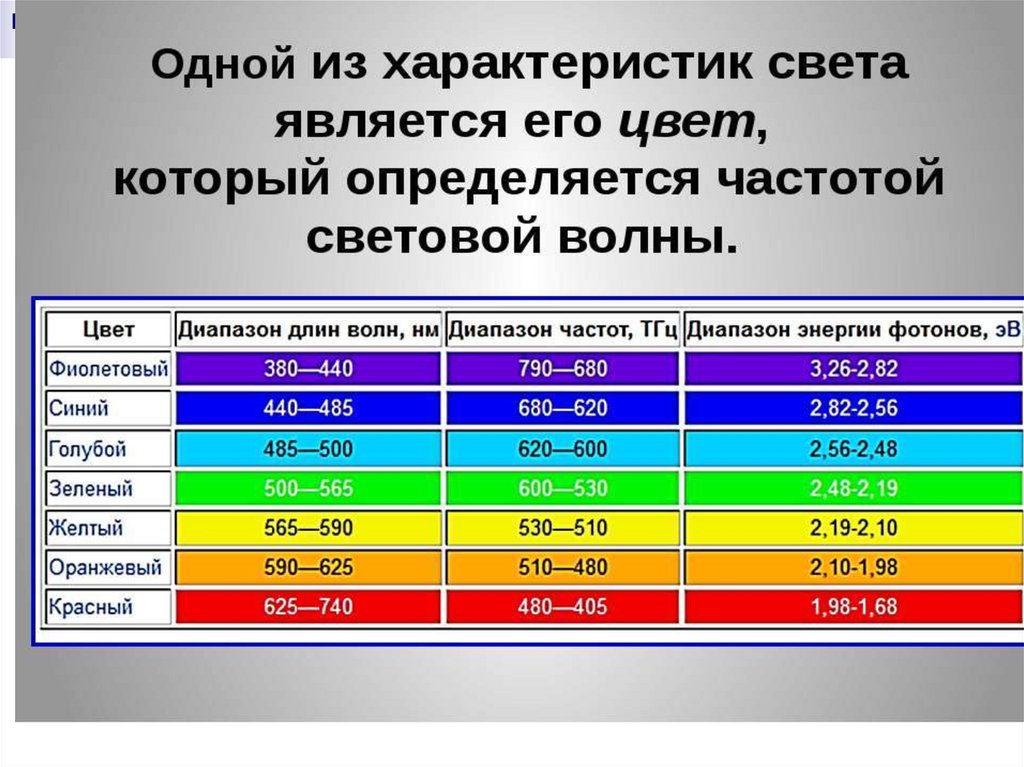

6.

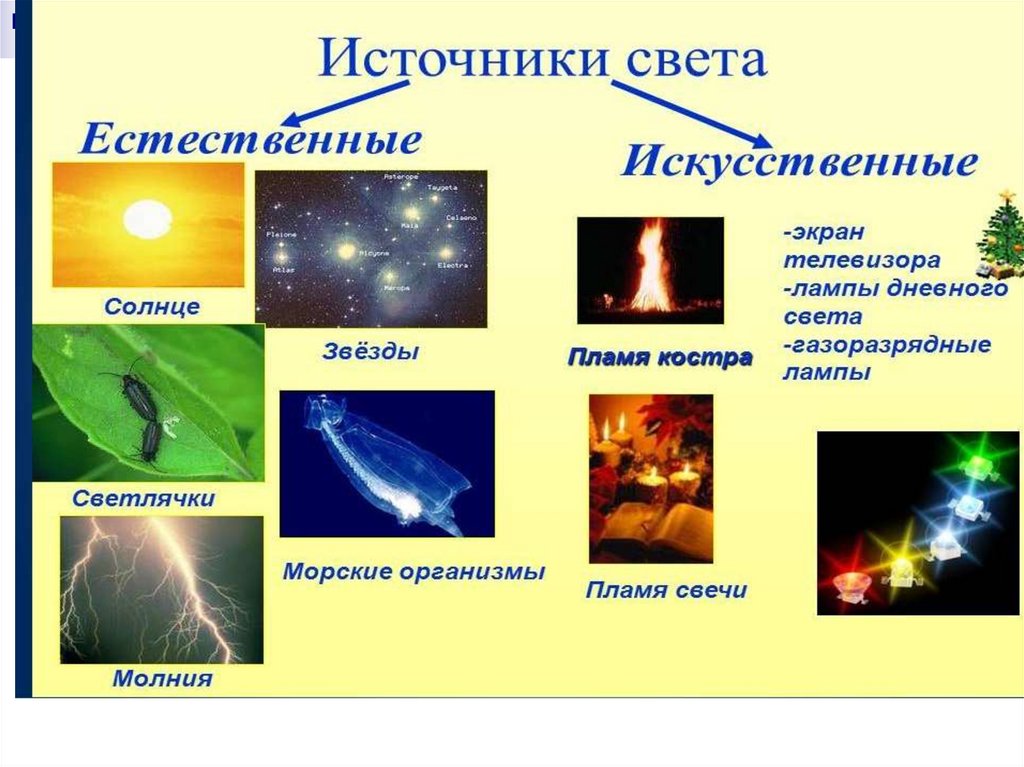

7.

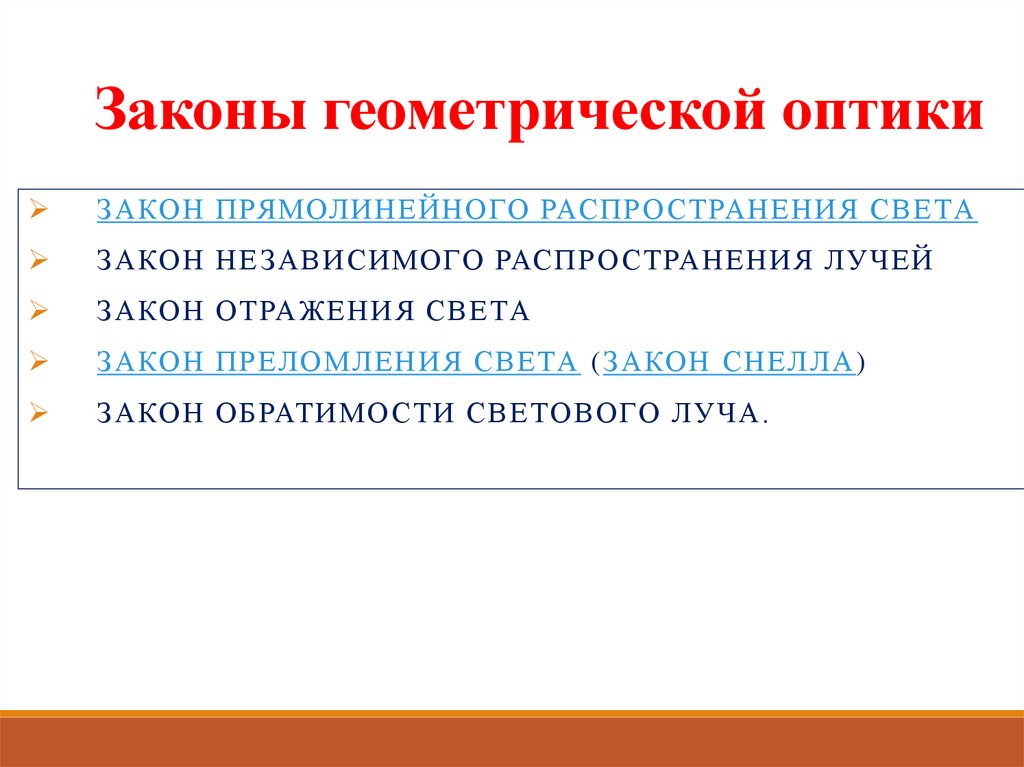

8. Законы геометрической оптики

З А КО Н П РЯМОЛИ НЕ Й НО ГО РАСП Р О СТРАН ЕН ИЯ СВЕ ТА
З А КО Н Н Е З А ВИ СИ МО ГО РАСП Р О СТ РАН Е НИ Я ЛУЧ Е Й
З А КО Н О Т РА ЖЕ НИ Я СВЕ ТА
З А КО Н П Р ЕЛО МЛЕ Н ИЯ СВЕ ТА ( З А КО Н СН ЕЛЛА )
З А КО Н О Б РАТ И МО СТ И СВЕ ТО ВО ГО ЛУЧ А .

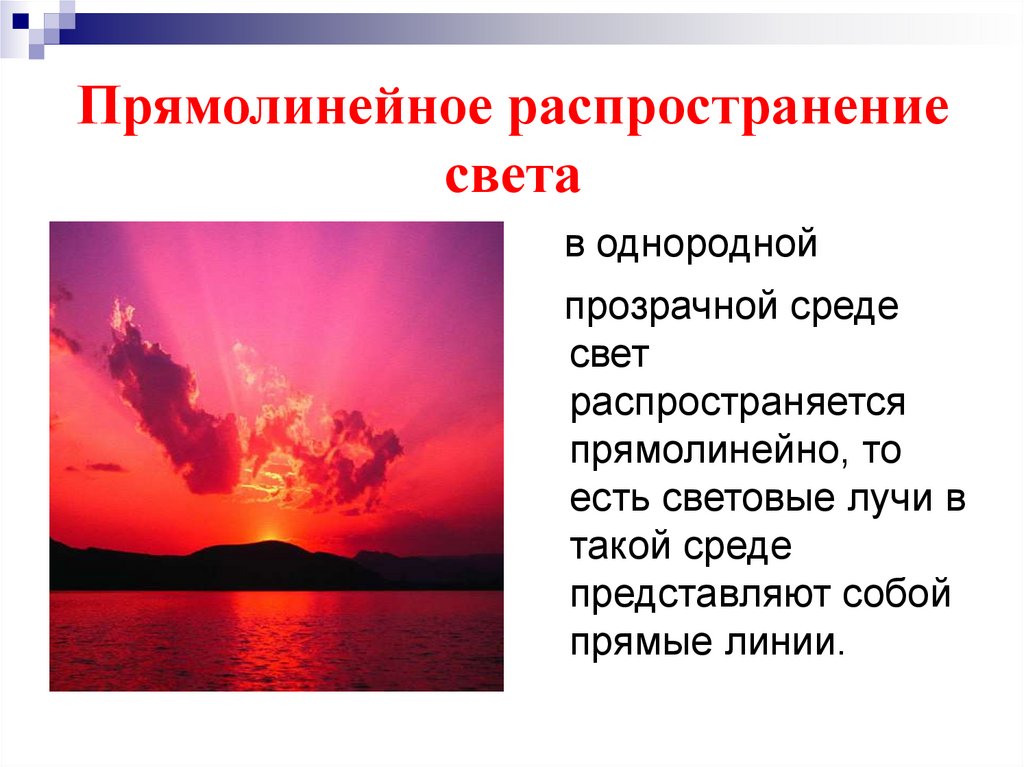

9. Прямолинейное распространение света

в однородной
прозрачной среде
свет
распространяется
прямолинейно, то
есть световые лучи в
такой среде
представляют собой
прямые линии.

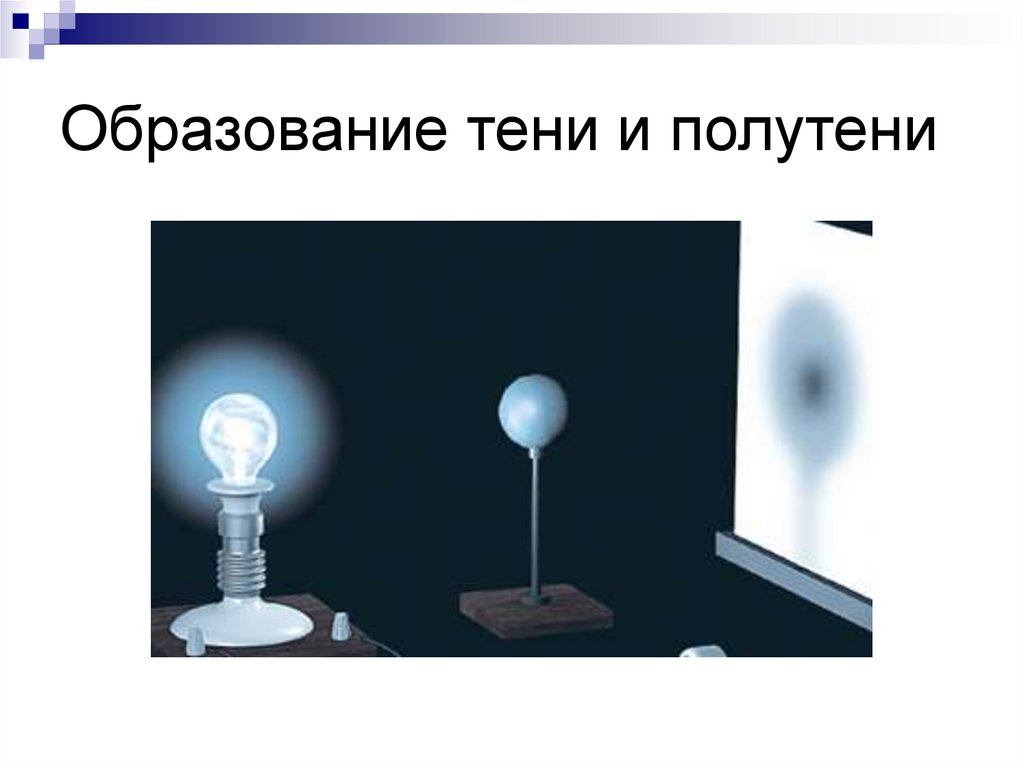

10. Образование тени и полутени

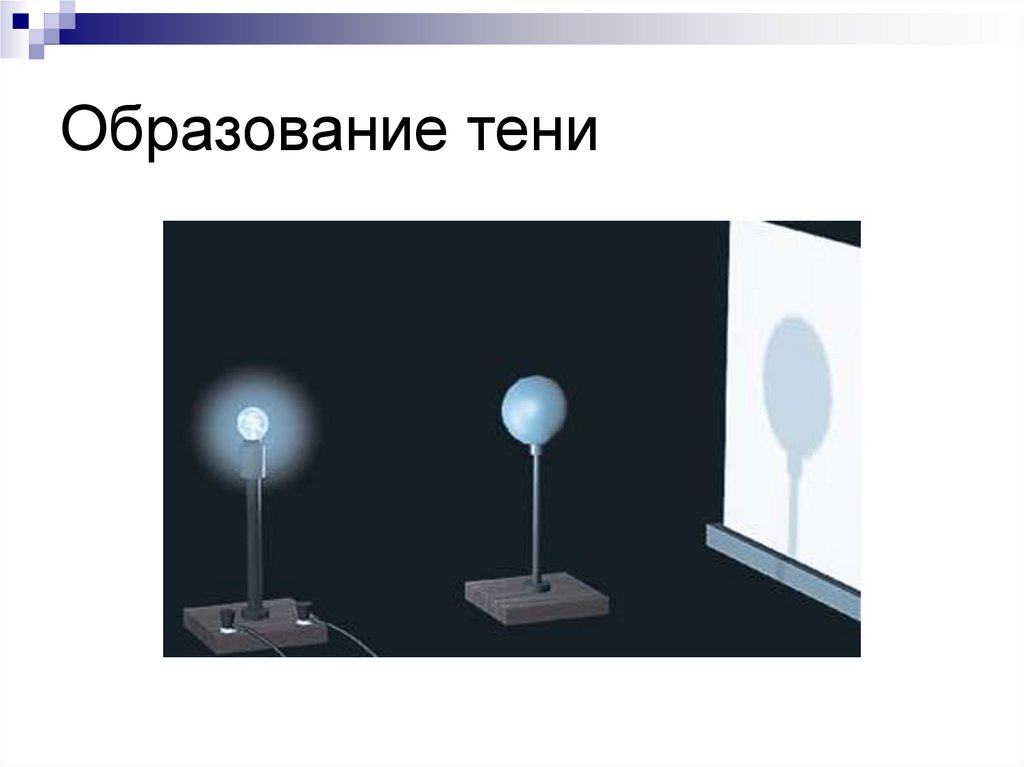

11. Образование тени

12. Образование тени и полутени (ход лучей)

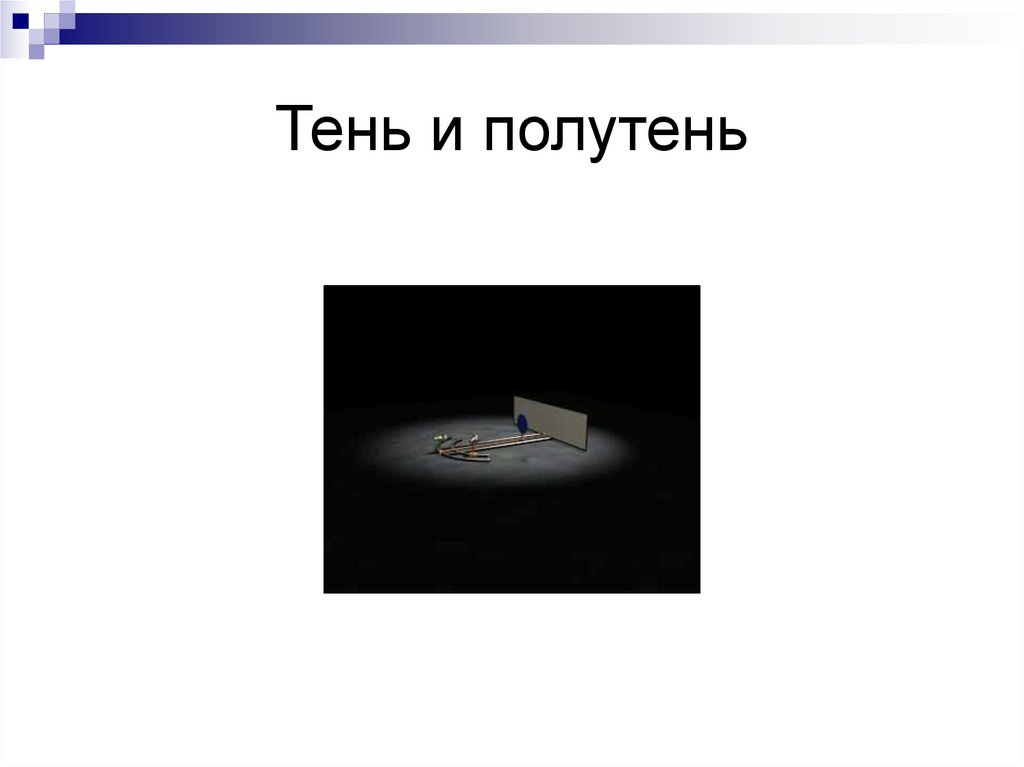

13. Тень и полутень

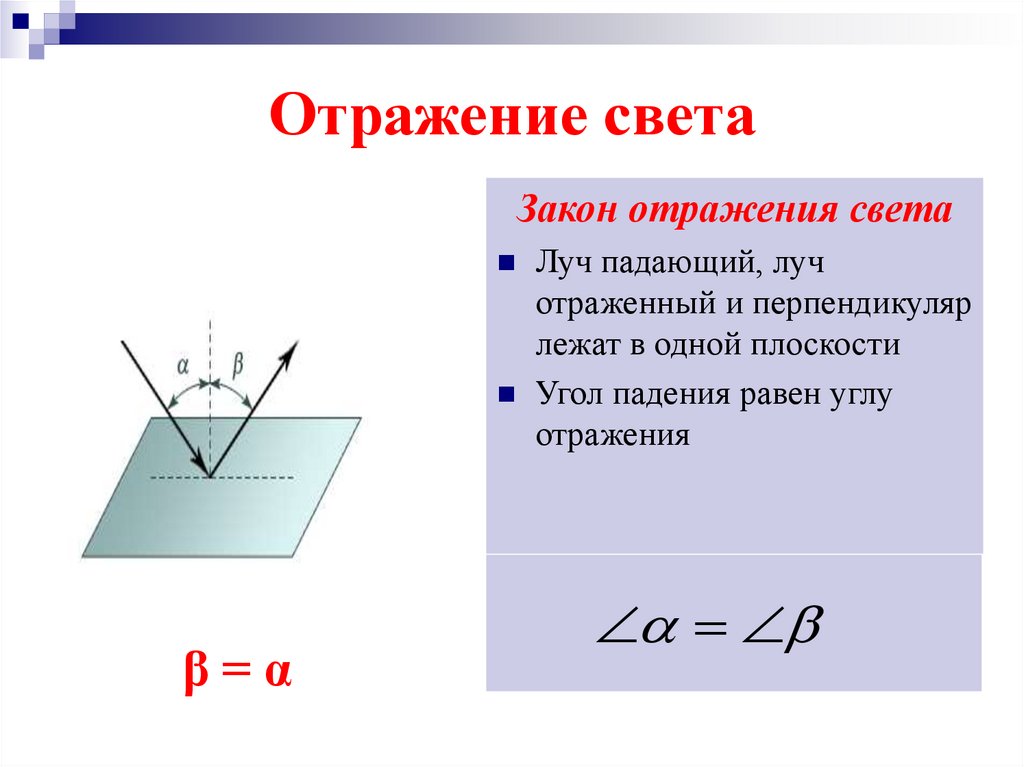

14. Отражение света

Закон отражения света
Луч падающий, луч
отраженный и перпендикуляр
лежат в одной плоскости
Угол падения равен углу
отражения
β=α

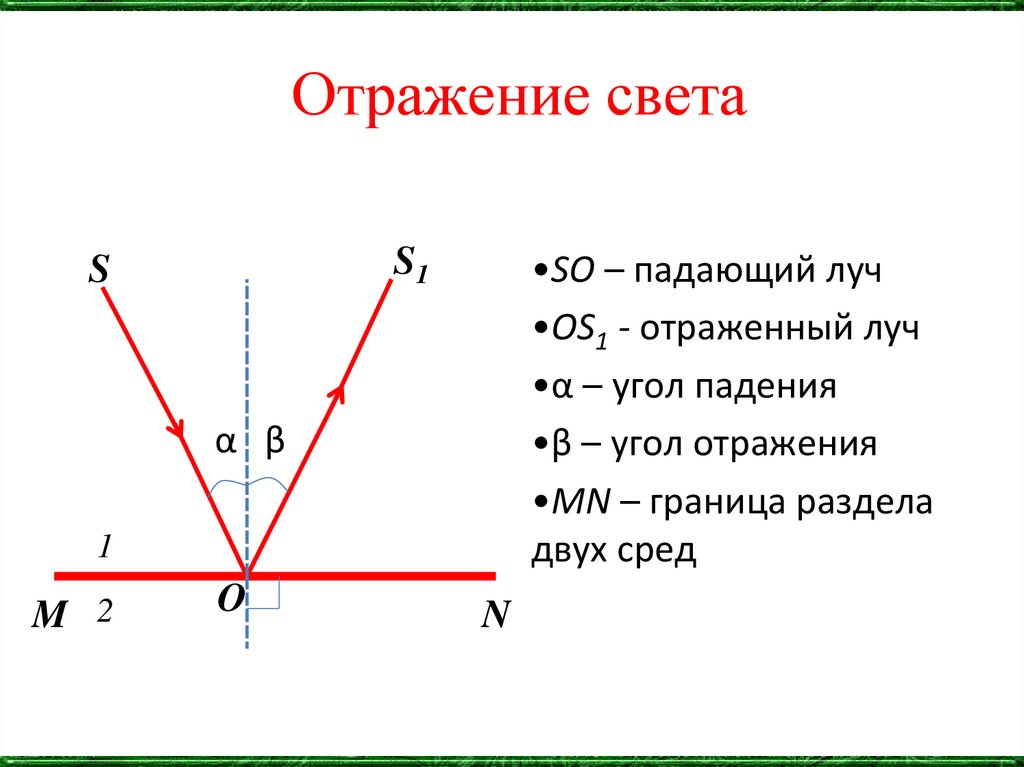

15. Отражение света

S1
S
•SO – падающий луч
•OS1 - отраженный луч
•α – угол падения
•β – угол отражения
•МN – граница раздела
двух сред
α β
1
M 2
O
N

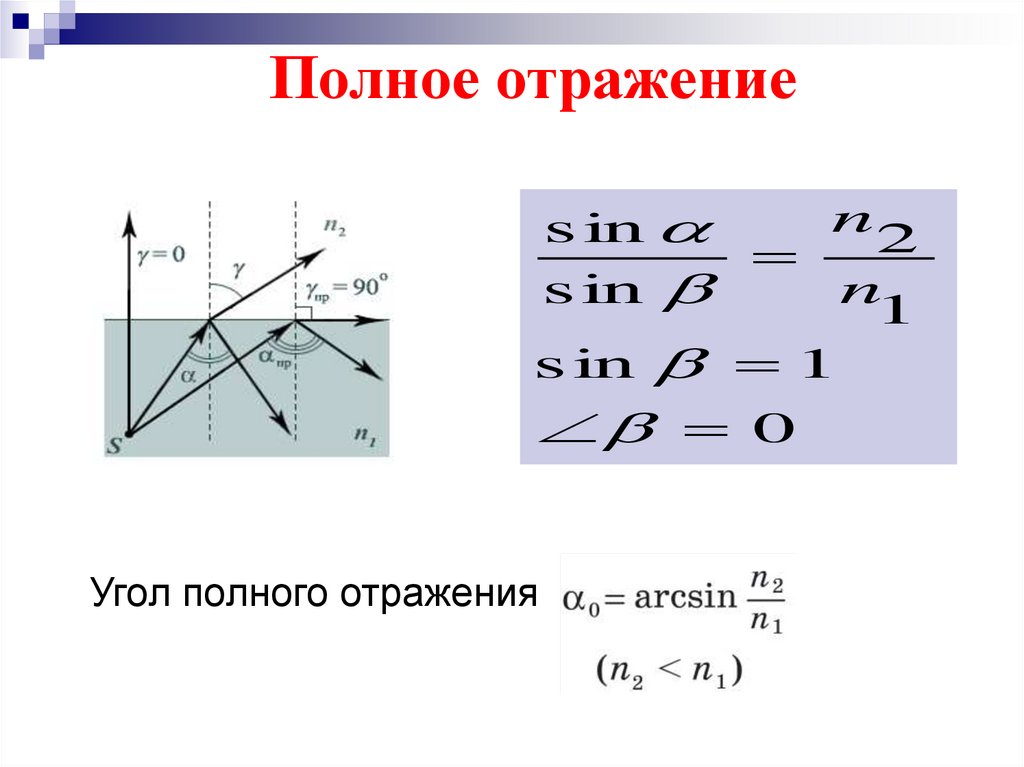

16. Полное отражение

n2
s in
s in
n1
s in 1
0
Угол полного отражения

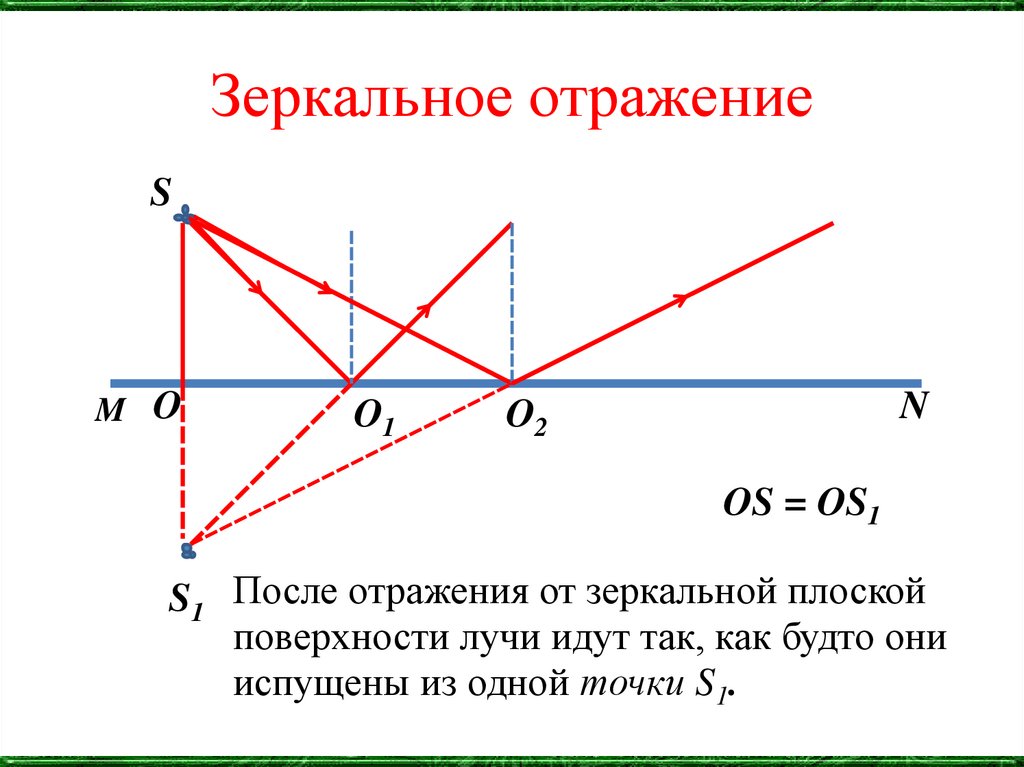

17. Зеркальное отражение

S
M O
O1
N
O2
OS = OS1
S1 После отражения от зеркальной плоской
поверхности лучи идут так, как будто они
испущены из одной точки S1.

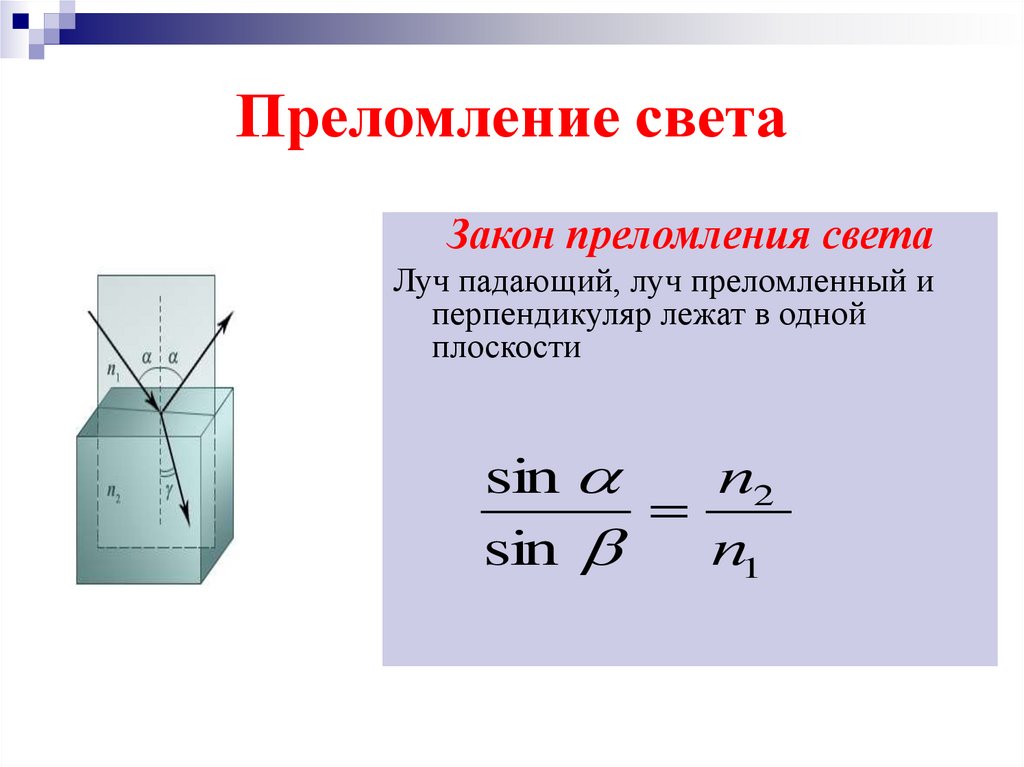

18. Преломление света

Закон преломления света
Луч падающий, луч преломленный и
перпендикуляр лежат в одной
плоскости
sin
п2
sin
п1

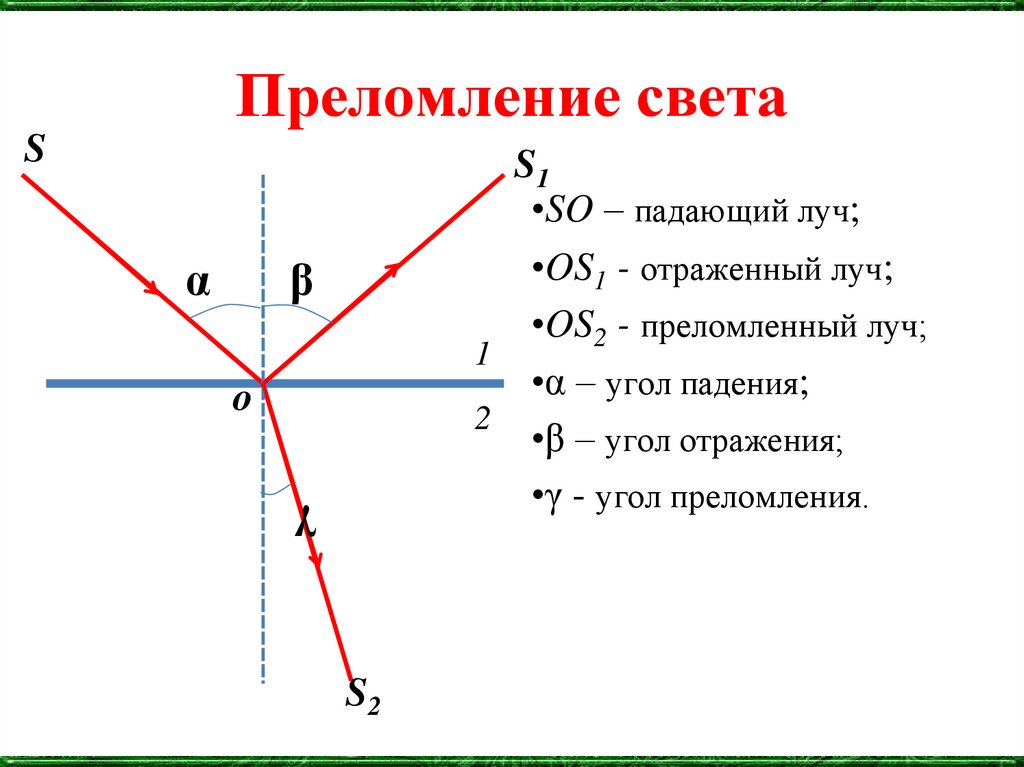

19. Преломление света

S
α
S1
•SO – падающий луч;
•OS1 - отраженный луч;
•OS2 - преломленный луч;
1
•α – угол падения;
2
•β – угол отражения;
•γ - угол преломления.
β
o
γ
S2

20. Законы преломления света

•Преломленный луч, падающий луч и
перпендикуляр к границе раздела двух сред,
восставленный в точке падения луча, лежат в
одной плоскости.
•Отношение синуса угла падения к синусу
угла преломления есть величина постоянная
для данных двух сред, равная отношению
скоростей света в этих средах.

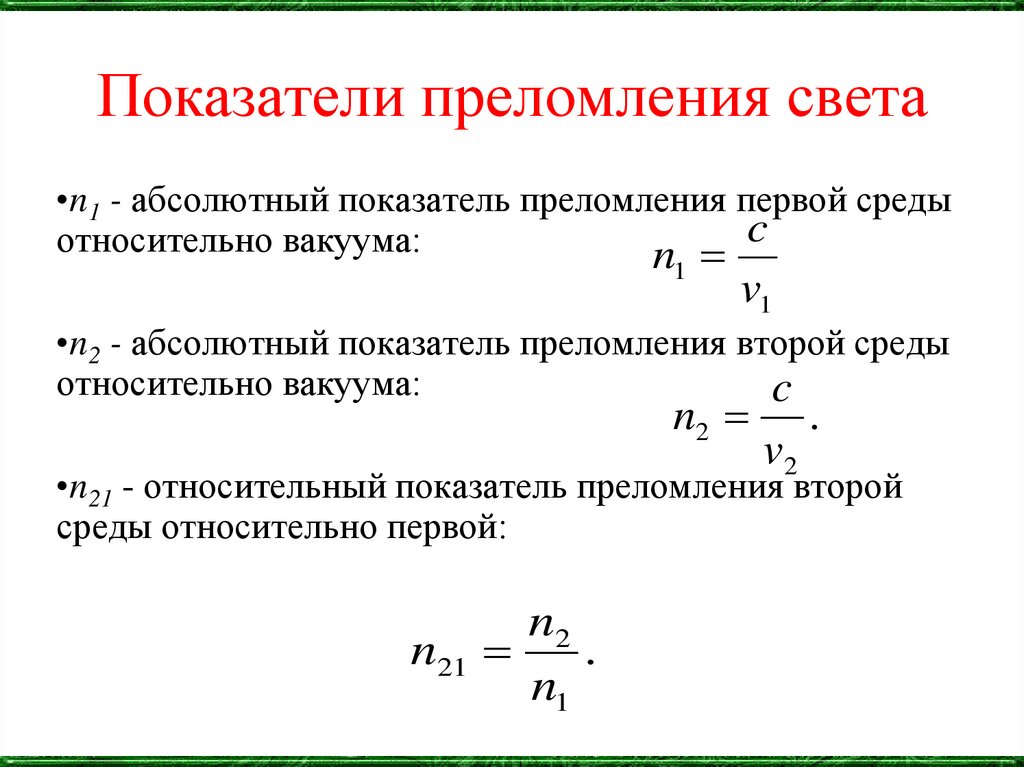

21. Показатели преломления света

•n1 - абсолютный показатель преломления первой среды
c
относительно вакуума:
n
1
v1
•n2 - абсолютный показатель преломления второй среды
относительно вакуума:
c
n2
v2
.
•n21 - относительный показатель преломления второй
среды относительно первой:
n2
n21
.
n1

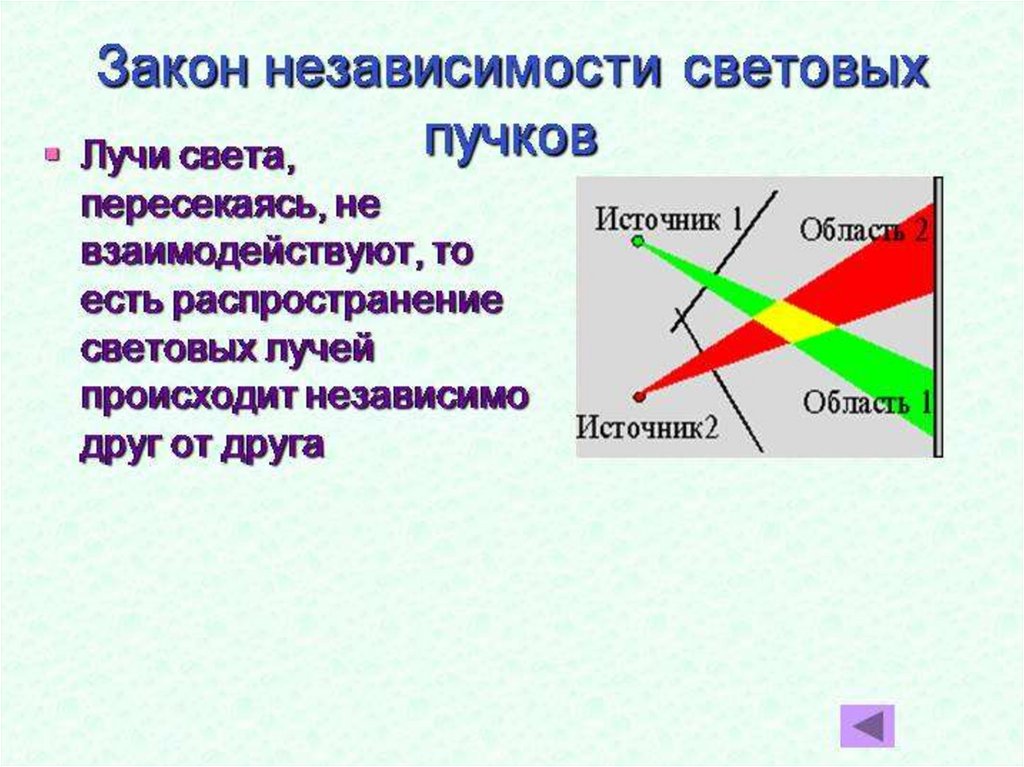

22. Закон не зависимости световых пучков.

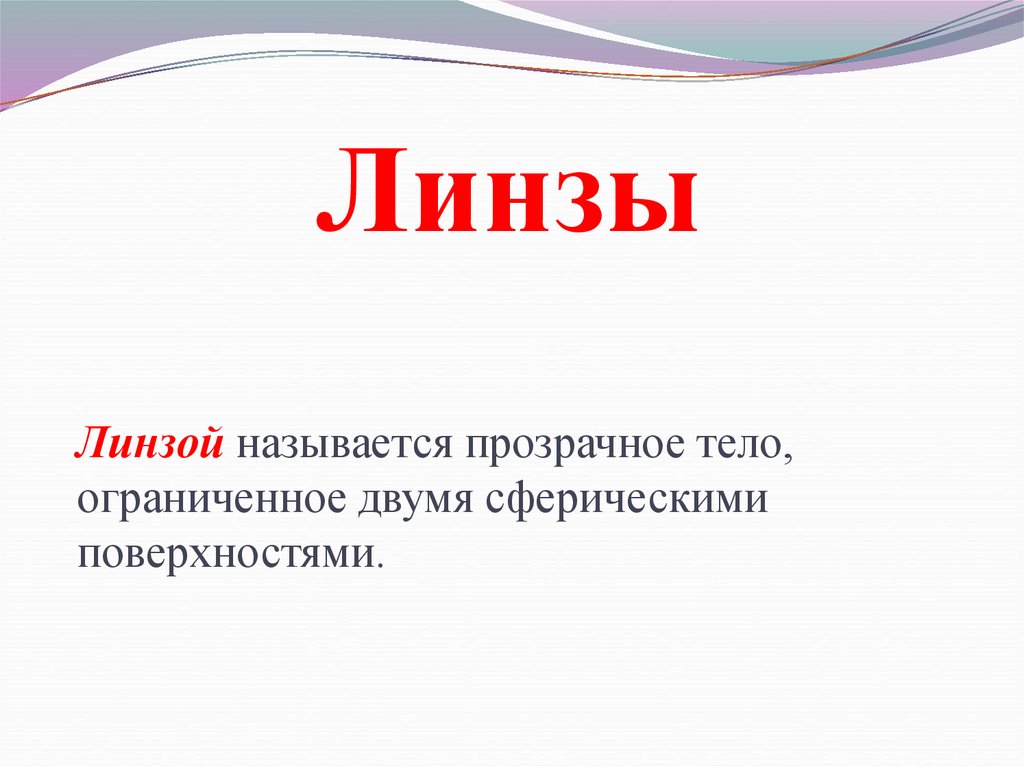

23. Линзы

Линзой называется прозрачное тело,
ограниченное двумя сферическими
поверхностями.

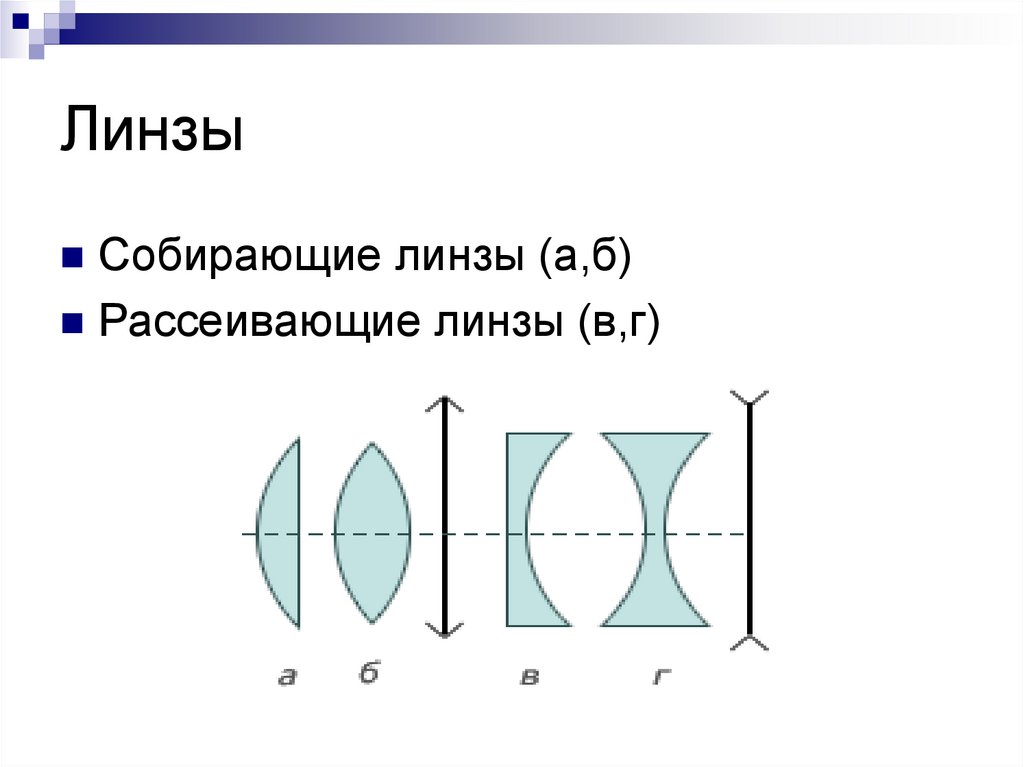

24. Линзы

Собирающие линзы (а,б)
Рассеивающие линзы (в,г)

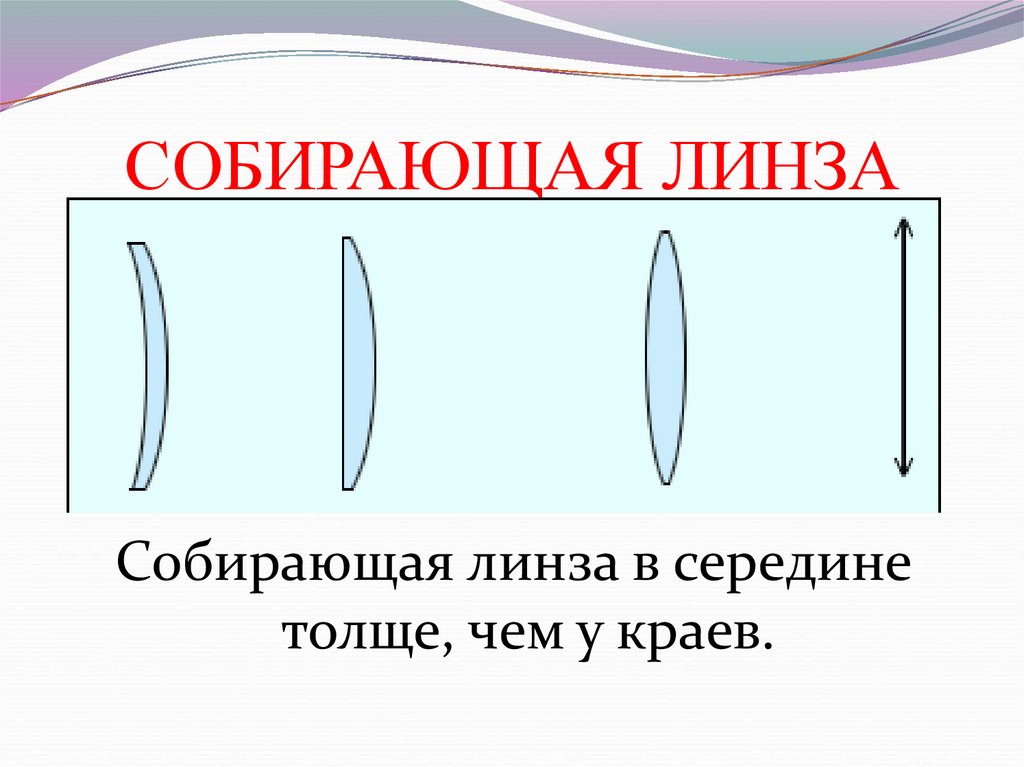

25. СОБИРАЮЩАЯ ЛИНЗА

Собирающая линза в середине
толще, чем у краев.

26. РАССЕИВАЮЩАЯ ЛИНЗА

Рассеивающая линза в средней части
тоньше, чем у краев.

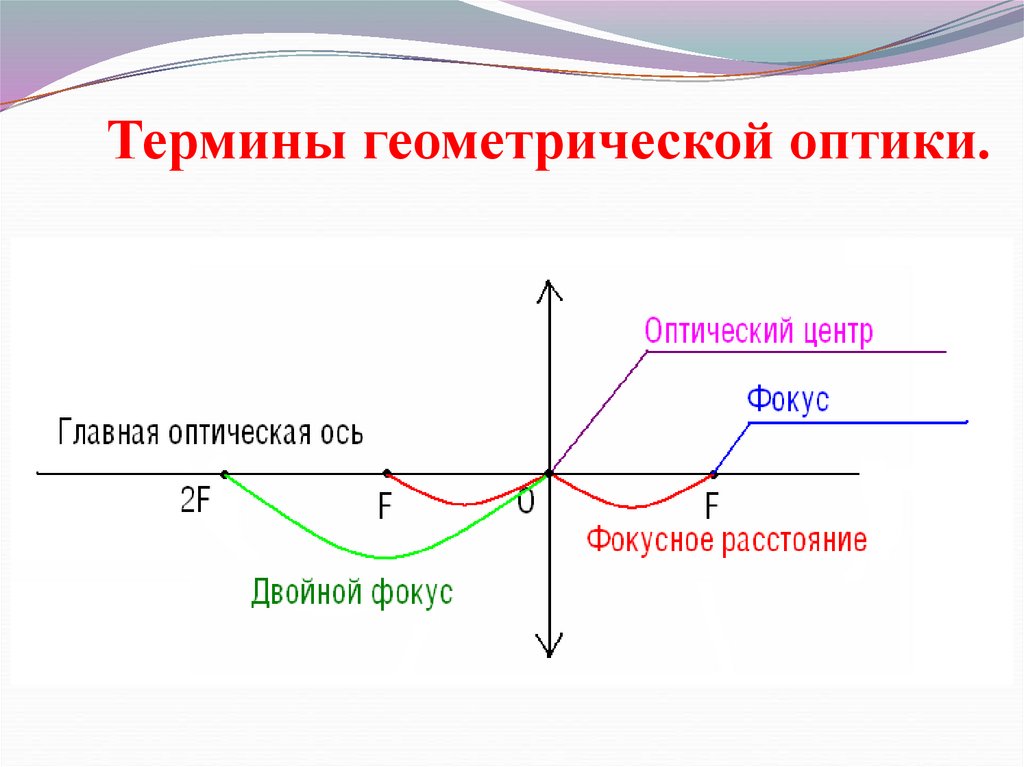

27. Термины геометрической оптики.

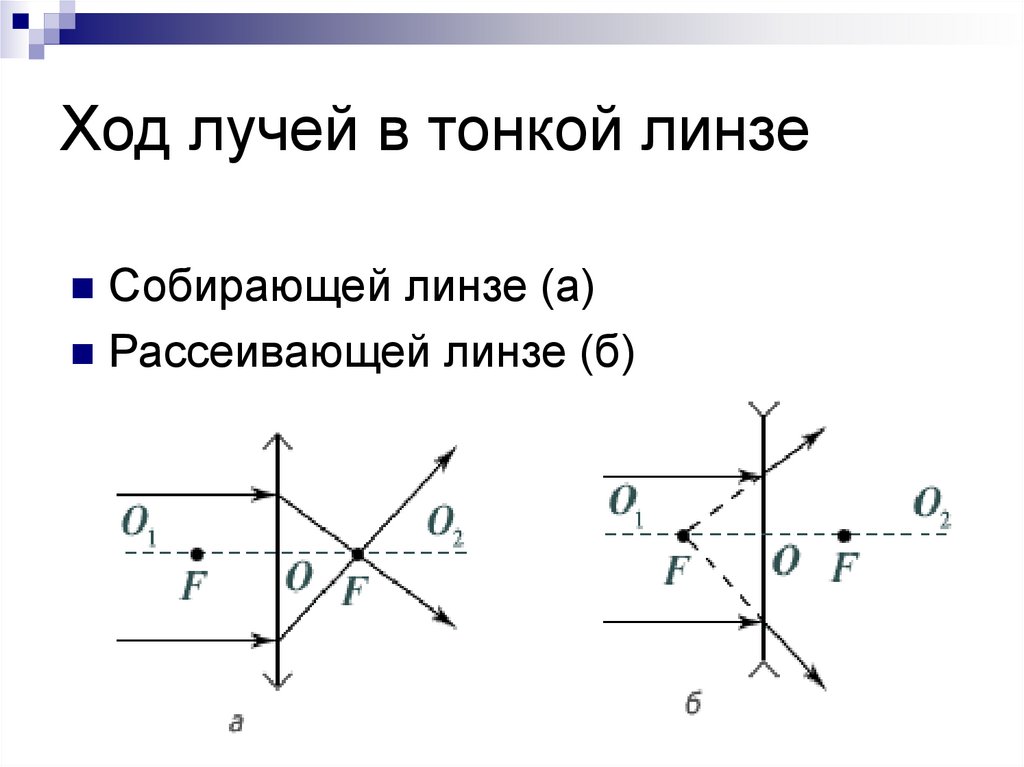

28. Ход лучей в тонкой линзе

Собирающей линзе (а)
Рассеивающей линзе (б)

29. Построение изображений

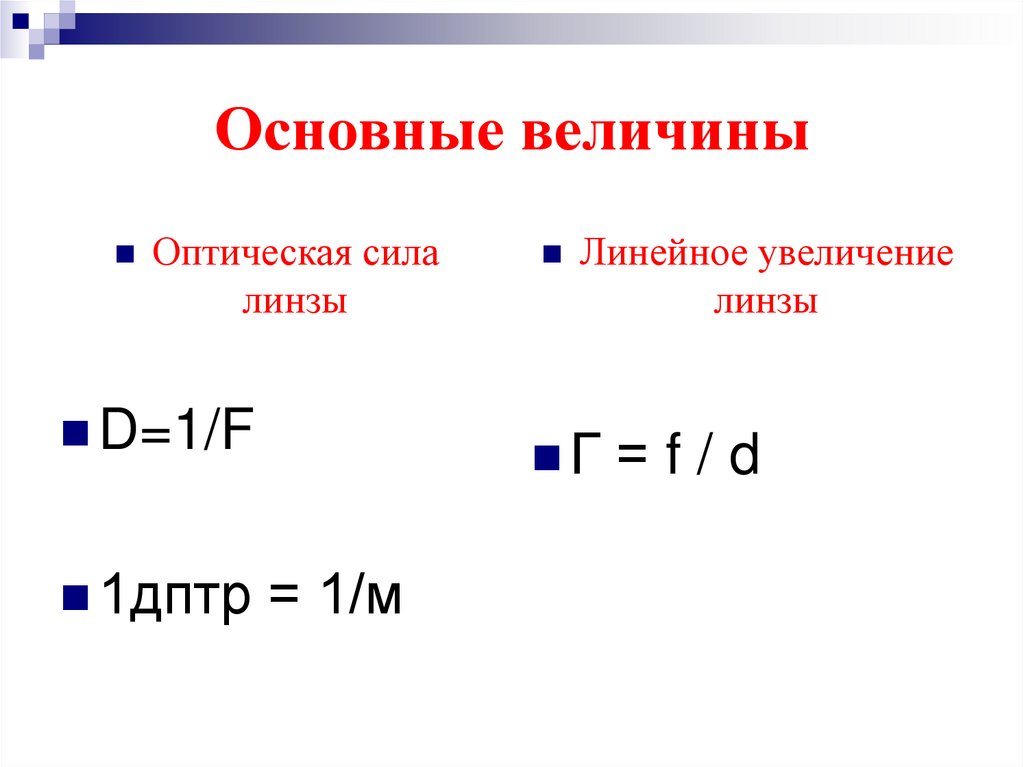

30. Основные величины

Оптическая сила
Линейное увеличение
линзы
линзы
D=1/F
1дптр = 1/м
Г = f / d

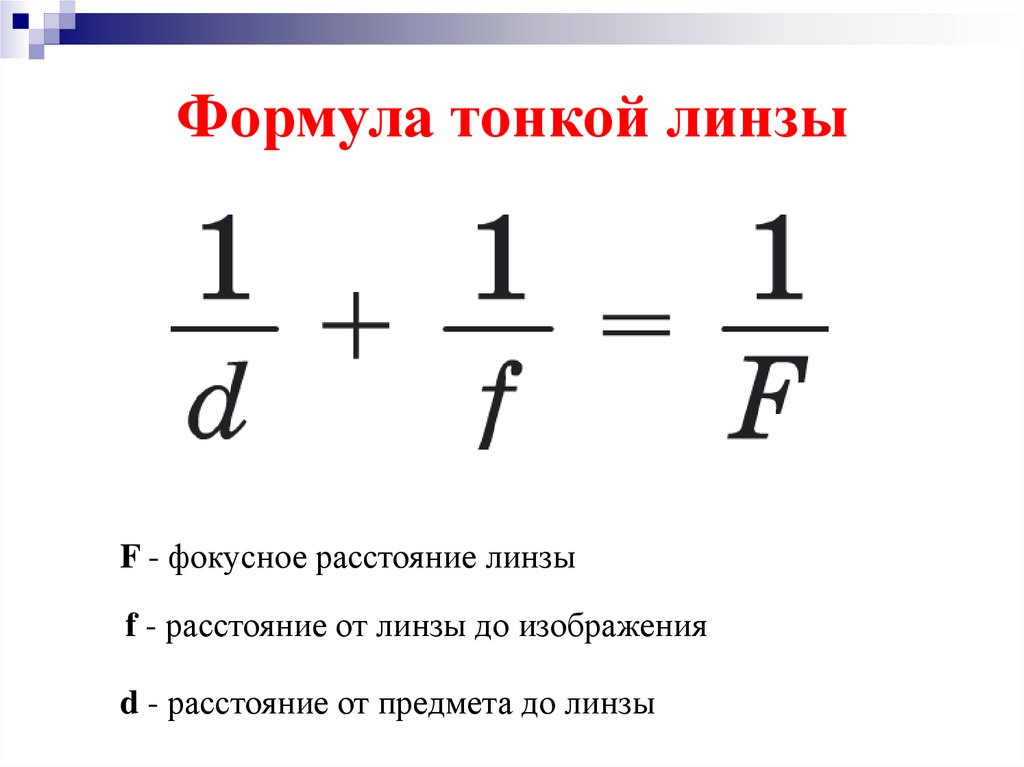

31. Формула тонкой линзы

F - фокусное расстояние линзы
f - расстояние от линзы до изображения
d - расстояние от предмета до линзы

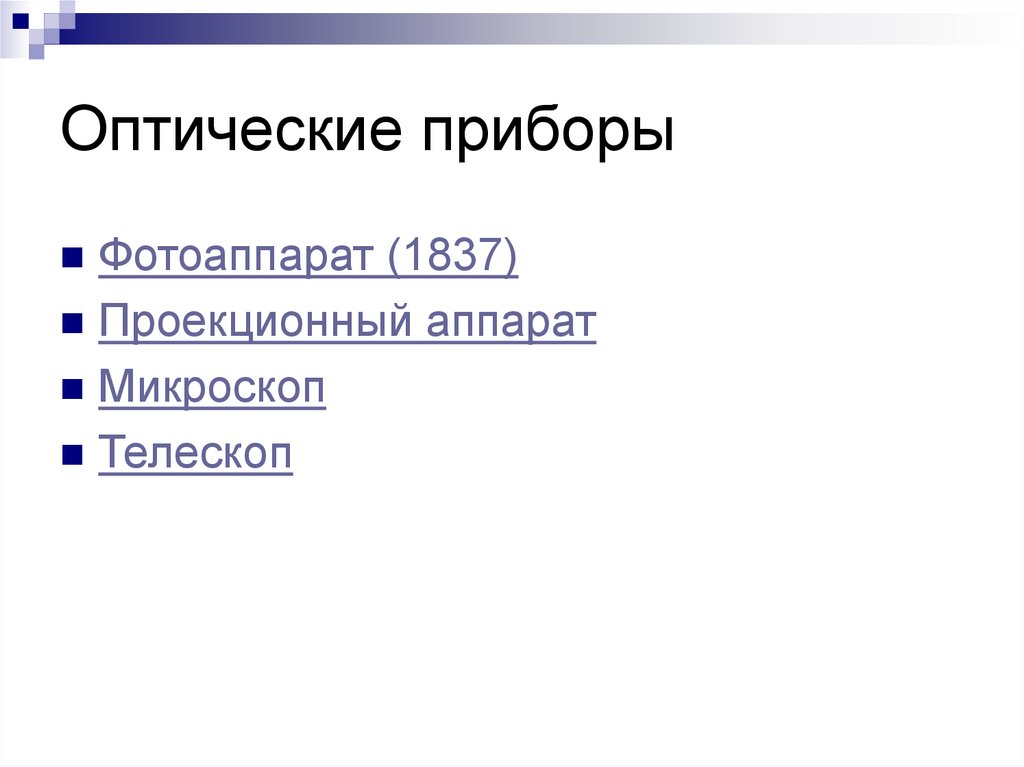

32. Оптические приборы

Фотоаппарат (1837)
Проекционный аппарат
Микроскоп
Телескоп

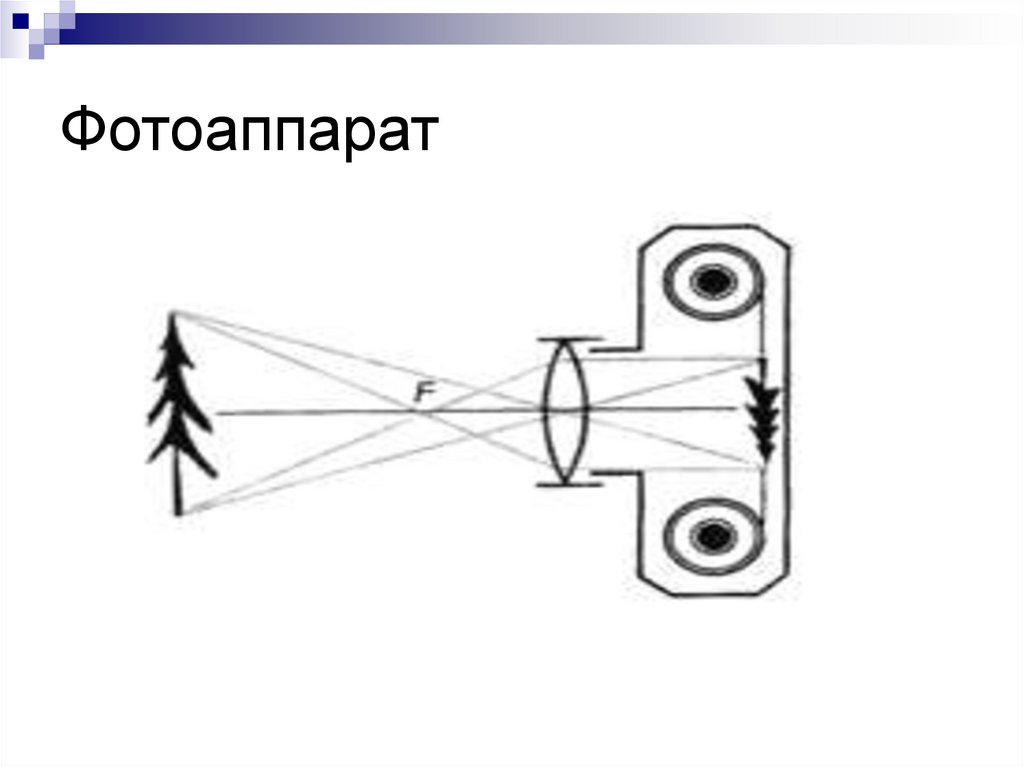

33. Фотоаппарат

34. Проекционный аппарат

35. Микроскоп

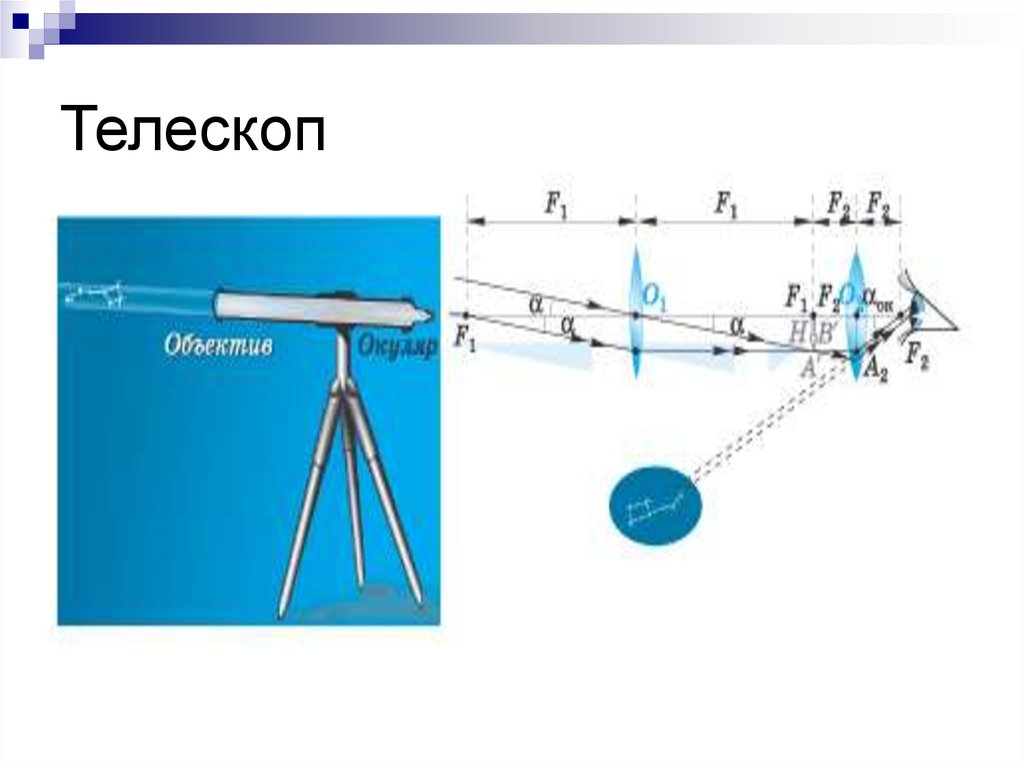

36. Телескоп

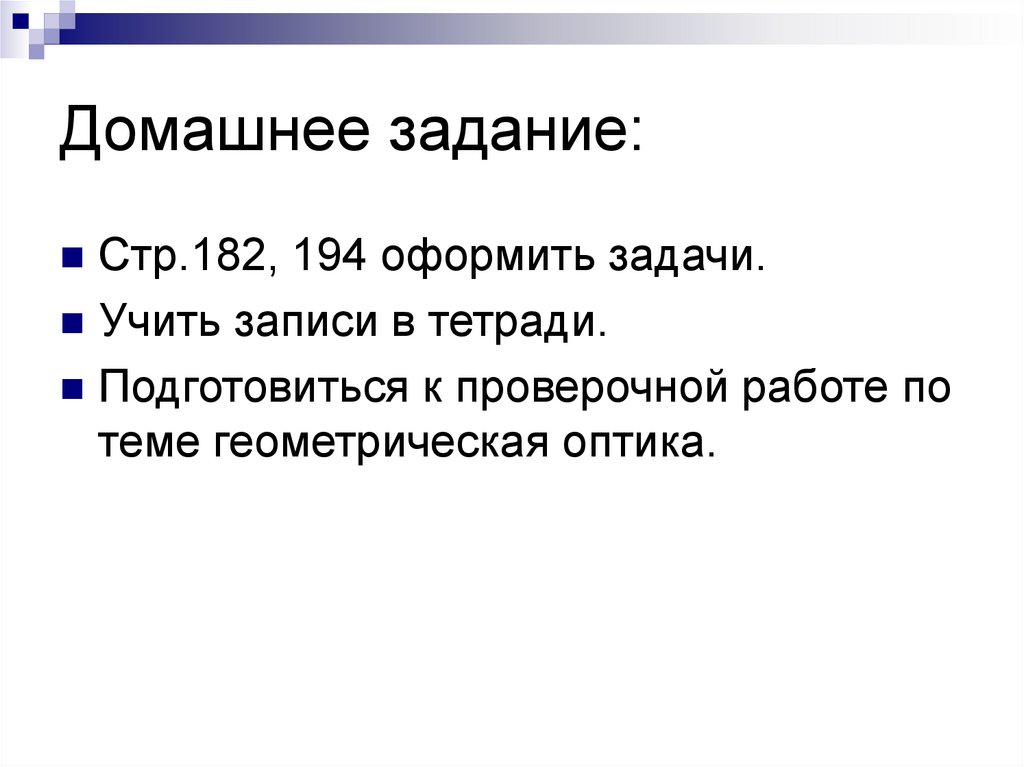

37. Домашнее задание:

Стр.182, 194 оформить задачи.
Учить записи в тетради.
Подготовиться к проверочной работе по
теме геометрическая оптика.
