Л_Енергетичні засоби

1. Енергетичні засоби (ТРАКТОРИ)

Лекція
з дисципліни
“Сільськогосподарські машин і
машиновикористання у рослинництві”
для студентів спеціальності “Агрономія”

2.

Енергетичні засоби призначені для приведення в
дію робочих машин з метою виконання
технологічних процесів виробництва продукції
рослинництва і тваринництва, транспортування
різноманітних вантажів, перевезення людей.
Енергетичні засоби бувають:
стаціонарні,
пересувні,
мобільні

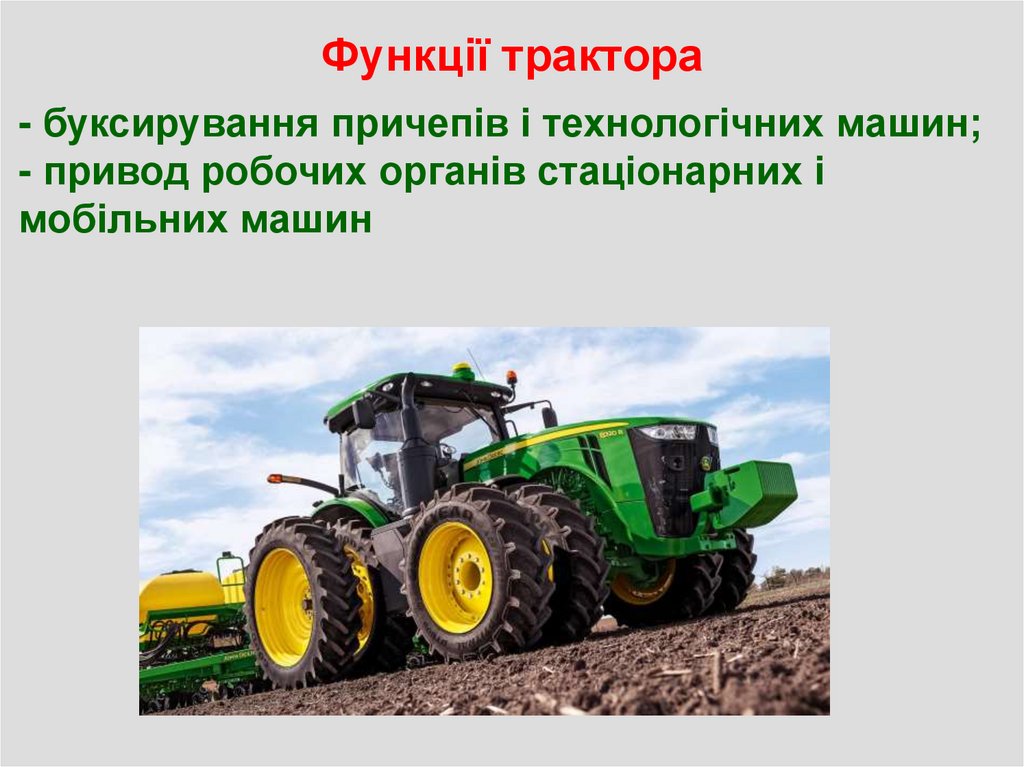

3. Функції трактора

- буксирування причепів і технологічних машин;
- привод робочих органів стаціонарних і
мобільних машин

4. Сучасні трактори с.г. призначення

5.

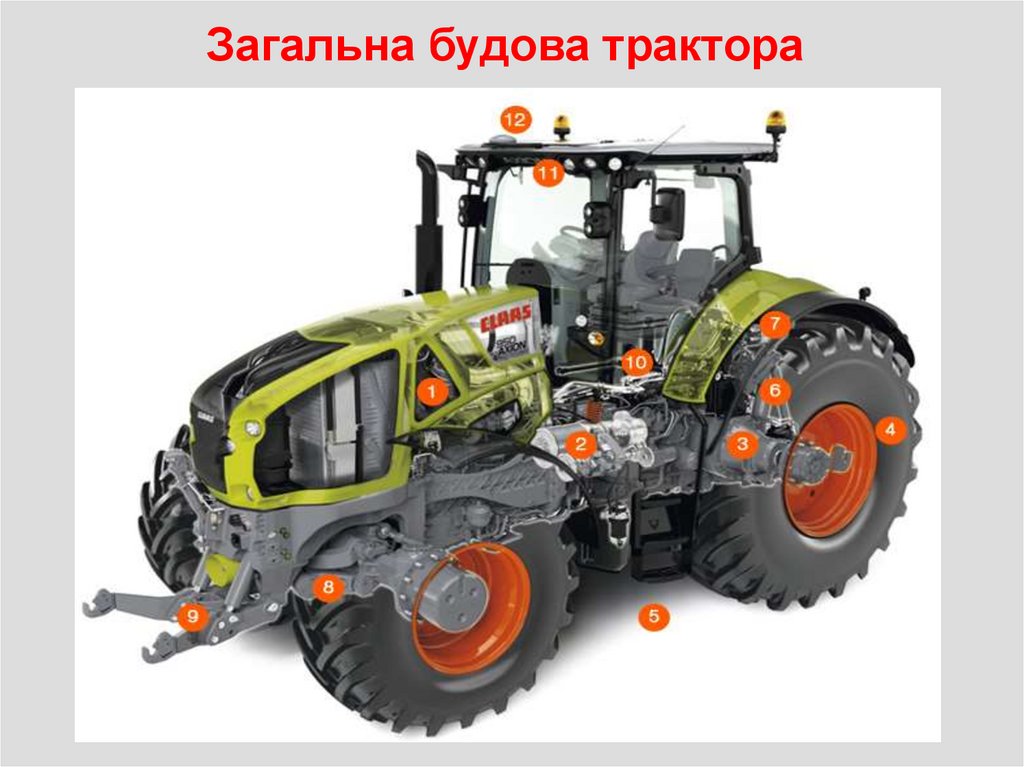

Загальна будова трактора

6.

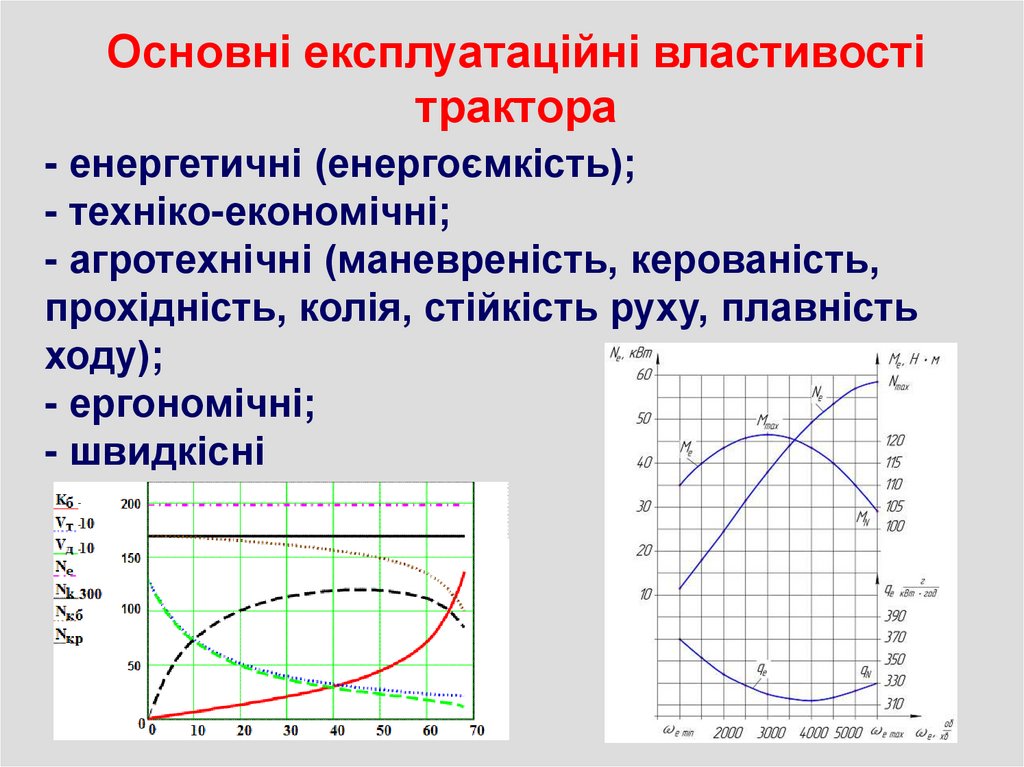

Основні експлуатаційні властивості
трактора
- енергетичні (енергоємкість);
- техніко-економічні;
- агротехнічні (маневреність, керованість,
прохідність, колія, стійкість руху, плавність
ходу);
- ергономічні;
- швидкісні

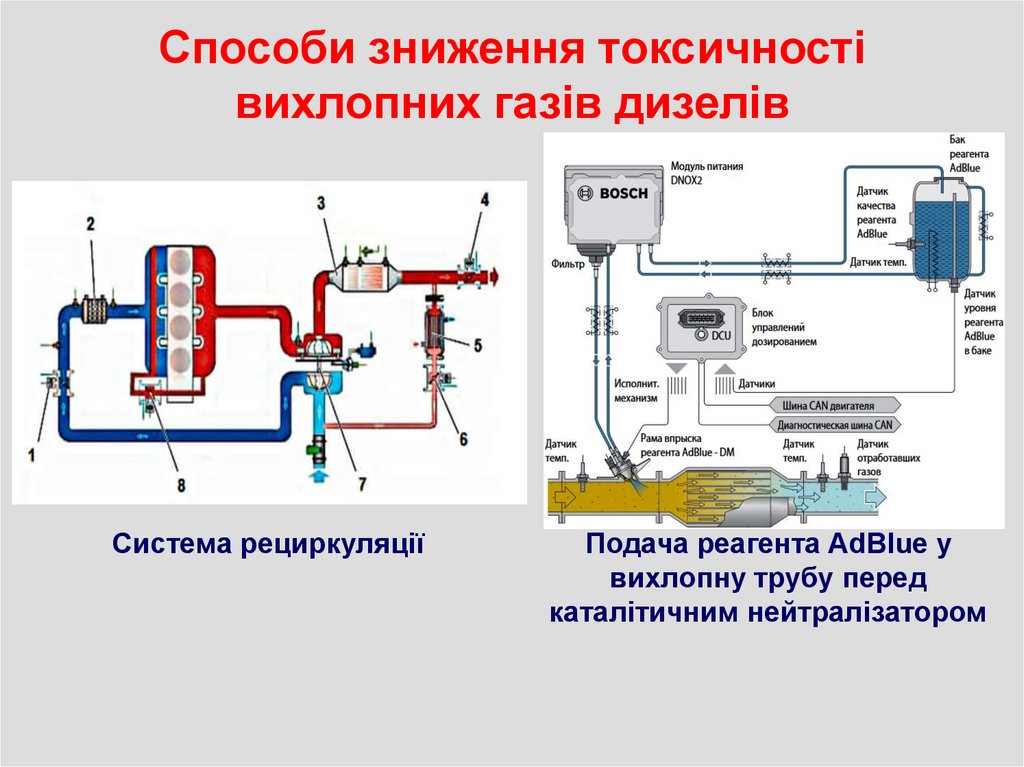

7. Способи зниження токсичності вихлопних газів дизелів

Система рециркуляції
Подача реагента AdBlue у
вихлопну трубу перед
каталітичним нейтралізатором

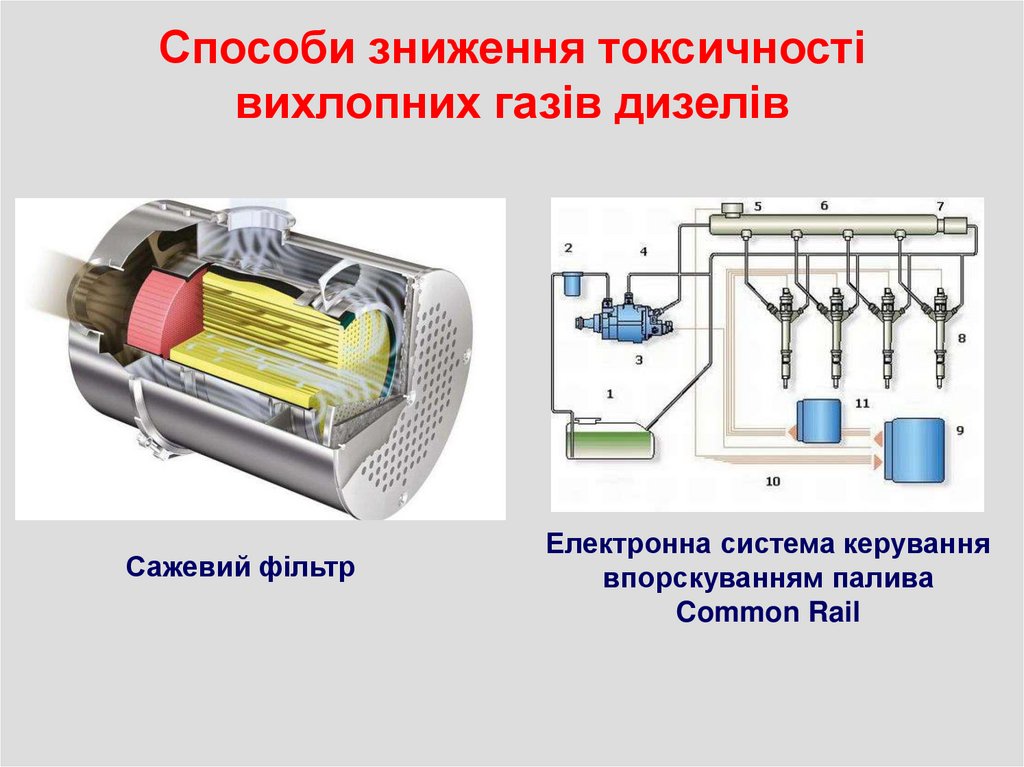

8. Способи зниження токсичності вихлопних газів дизелів

Сажевий фільтр
Електронна система керування
впорскуванням палива
Common Rail

9.

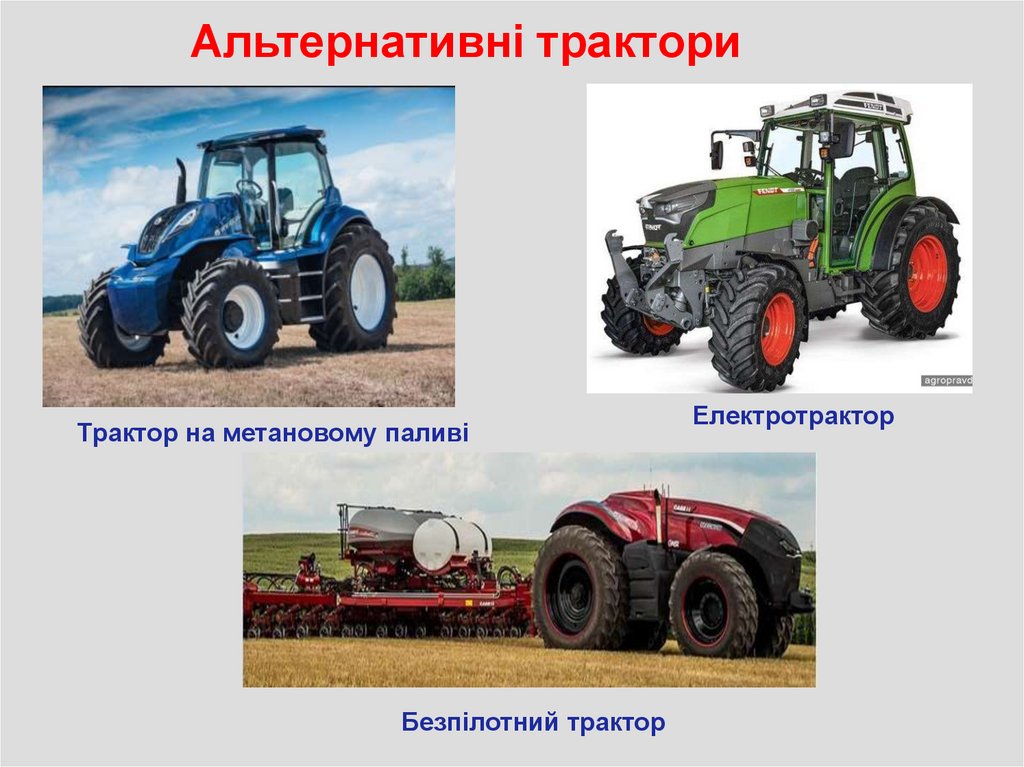

Альтернативні трактори
Трактор на метановому паливі
Безпілотний трактор
Електротрактор

10.

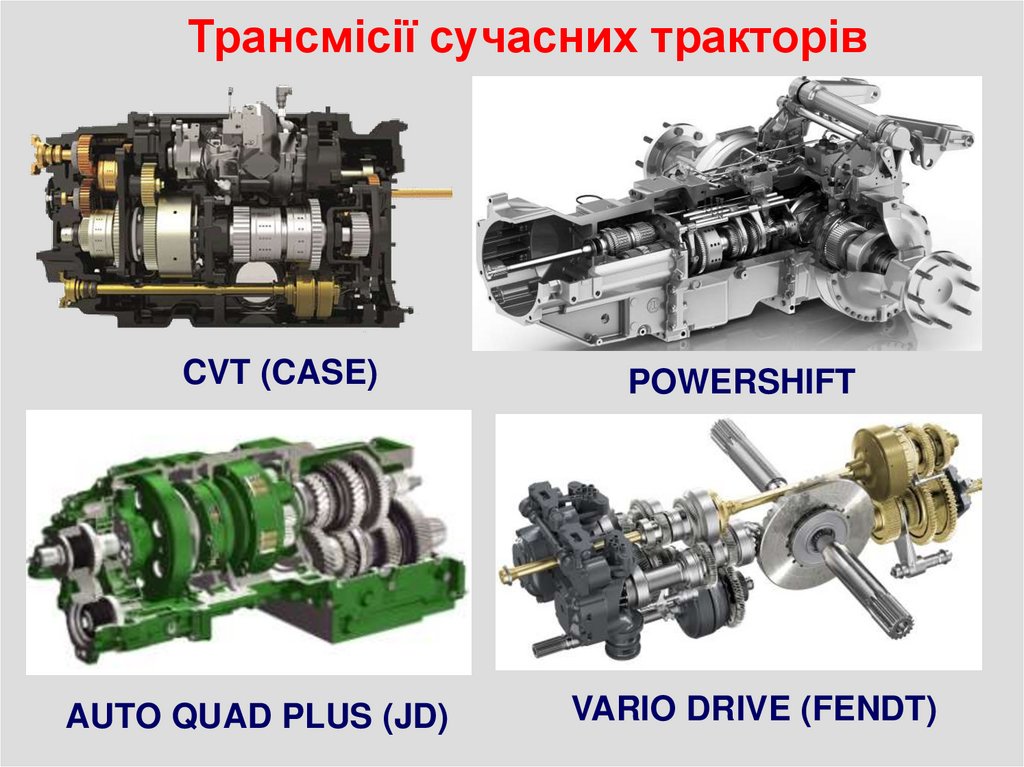

Трансмісії сучасних тракторів
CVT (CASE)
POWERSHIFT
AUTO QUAD PLUS (JD)
VARIO DRIVE (FENDT)

11.

Системи в тракторах для забезпечення
технологій точного землеробства
- системи
навігації
(з
електричним
та
гідравлічним принципом) та автоматичного
водіння;
- системи посекційного контролю секцій;
- системи варіативного внесення добрив;
- системи управління даними задач;
- системи телеметрії

12.

Елементи систем навігації
-
датчики кута повороту коліс WAS;
електричні клапани керування (PVED-CC);
контролери керування (SCR);
навігаційний контролер;
антена для прийому супутникового сигналу;
монітор для управління системою навігації;
антена для приймання RTK-сигналу;
клапаном для вимикання навігації;
додатковий електро- та гідроприводи

13.

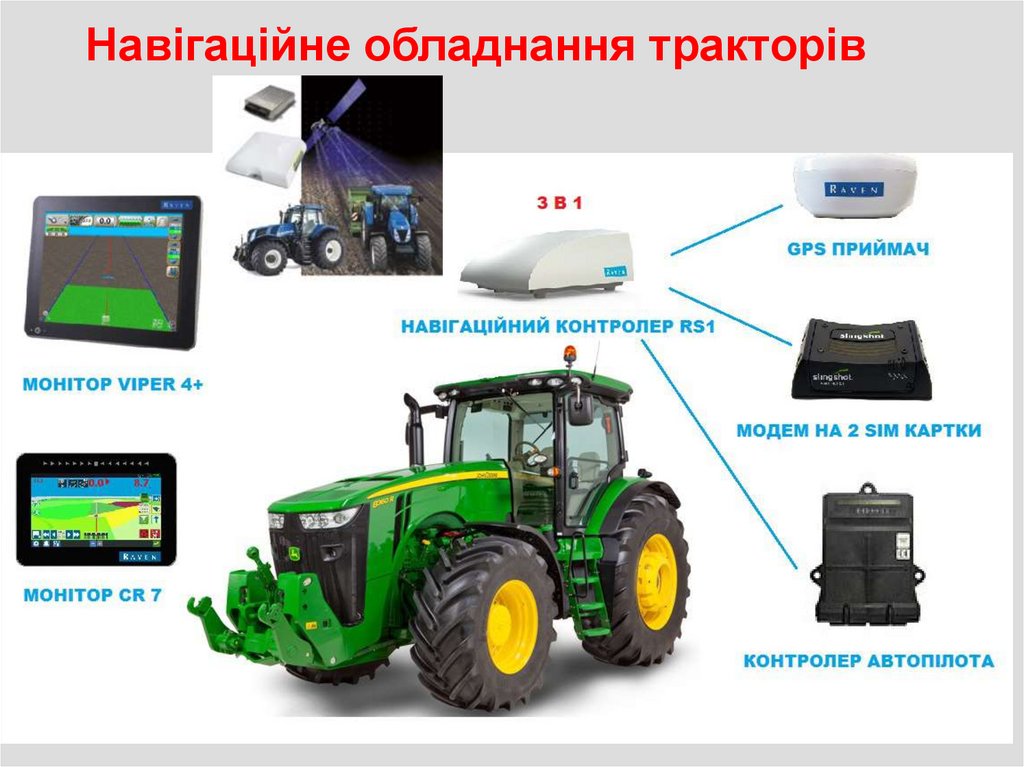

Навігаційне обладнання тракторів

14.

Типи навігаційних ліній:
-
прямі лінії навігації
криві лінії навігації
лінії навігації по колу
одинарний контур

15.

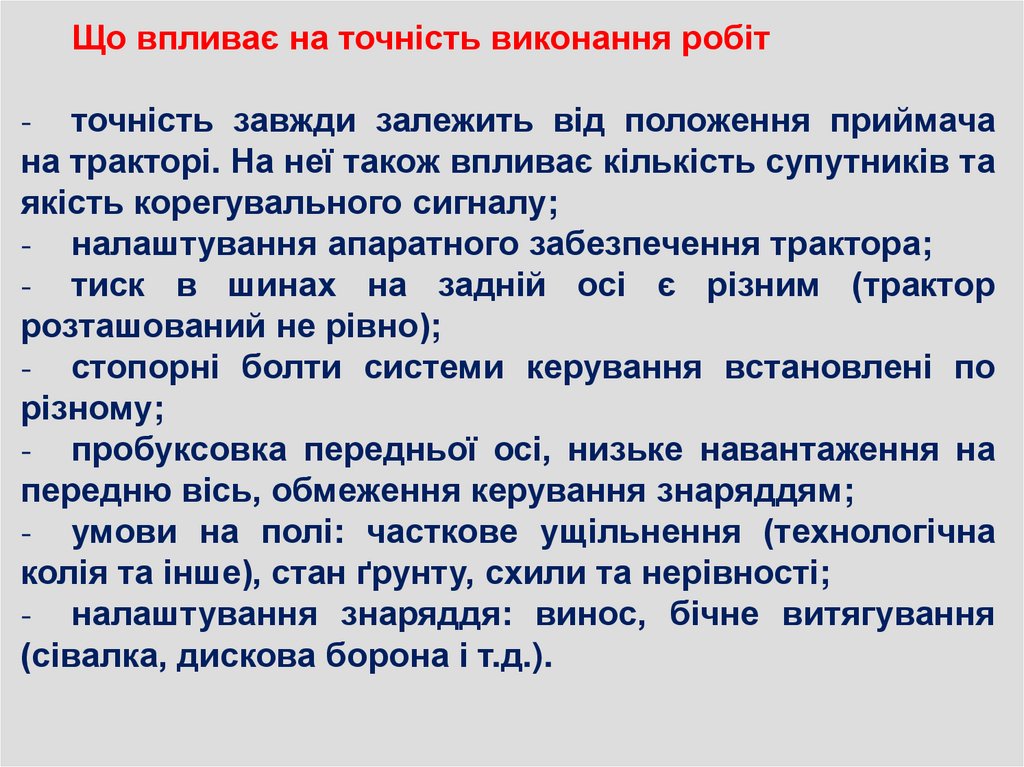

Що впливає на точність виконання робіт
- точність завжди залежить від положення приймача
на тракторі. На неї також впливає кількість супутників та
якість корегувального сигналу;
- налаштування апаратного забезпечення трактора;
- тиск в шинах на задній осі є різним (трактор
розташований не рівно);
- стопорні болти системи керування встановлені по
різному;
- пробуксовка передньої осі, низьке навантаження на
передню вісь, обмеження керування знаряддям;
- умови на полі: часткове ущільнення (технологічна
колія та інше), стан ґрунту, схили та нерівності;
- налаштування знаряддя: винос, бічне витягування
(сівалка, дискова борона і т.д.).

16.

Агротехнічна прохідність трактора
hД – дорожній просвіт;
hА – агротехнічний просвіт;
Х, У – захисні зони;
В – колія;
S – ширина міжряддя

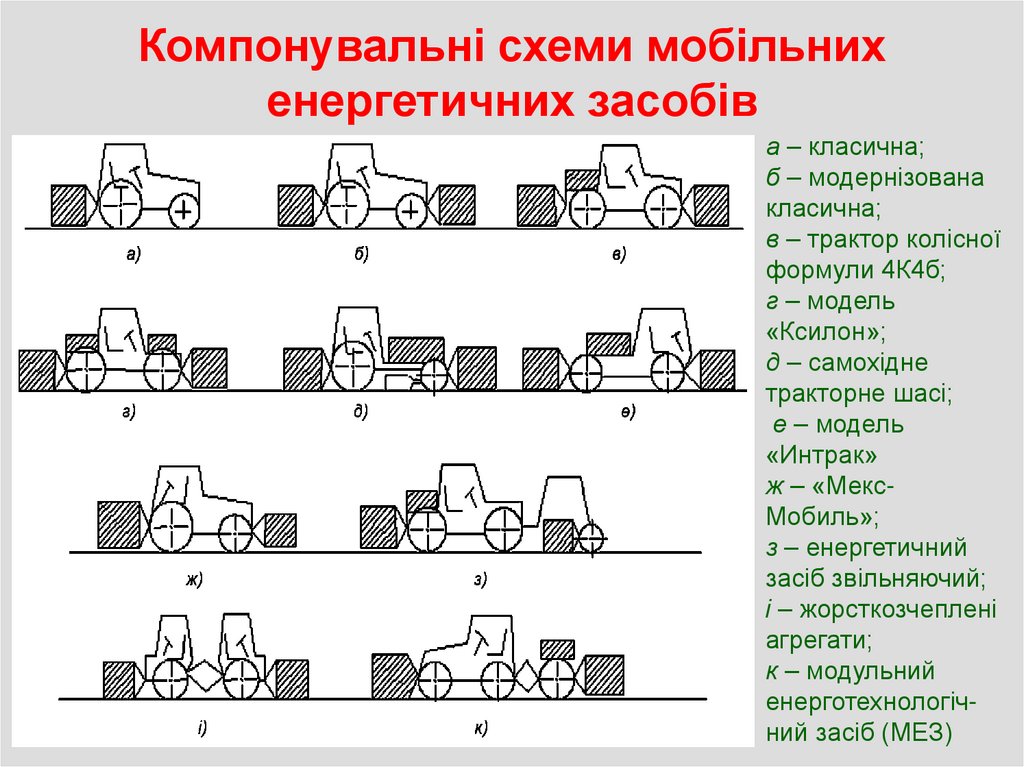

17. Компонувальні схеми мобільних енергетичних засобів

а – класична;
б – модернізована
класична;
в – трактор колісної
формули 4К4б;
г – модель
«Ксилон»;
д – самохідне
тракторне шасі;
е – модель
«Интрак»
ж – «МексМобиль»;
з – енергетичний
засіб звільняючий;
і – жорсткозчеплені
агрегати;
к – модульний
енерготехнологічний засіб (МЕЗ)

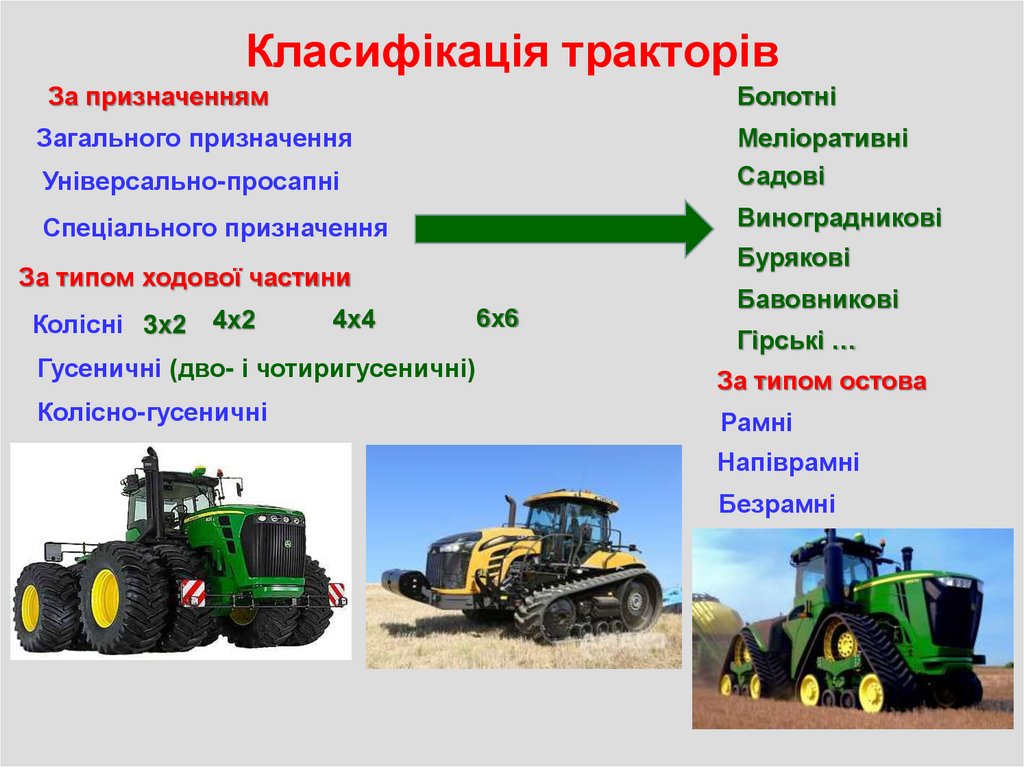

18. Класифікація тракторів

За призначенням
Болотні
Загального призначення
Універсально-просапні
Меліоративні
Садові
Спеціального призначення
Виноградникові
Бурякові
За типом ходової частини
Колісні 3х2
4х2
4х4
6х6
Бавовникові
Гірські …
Гусеничні (дво- і чотиригусеничні)
За типом остова
Колісно-гусеничні
Рамні
Напіврамні
Безрамні

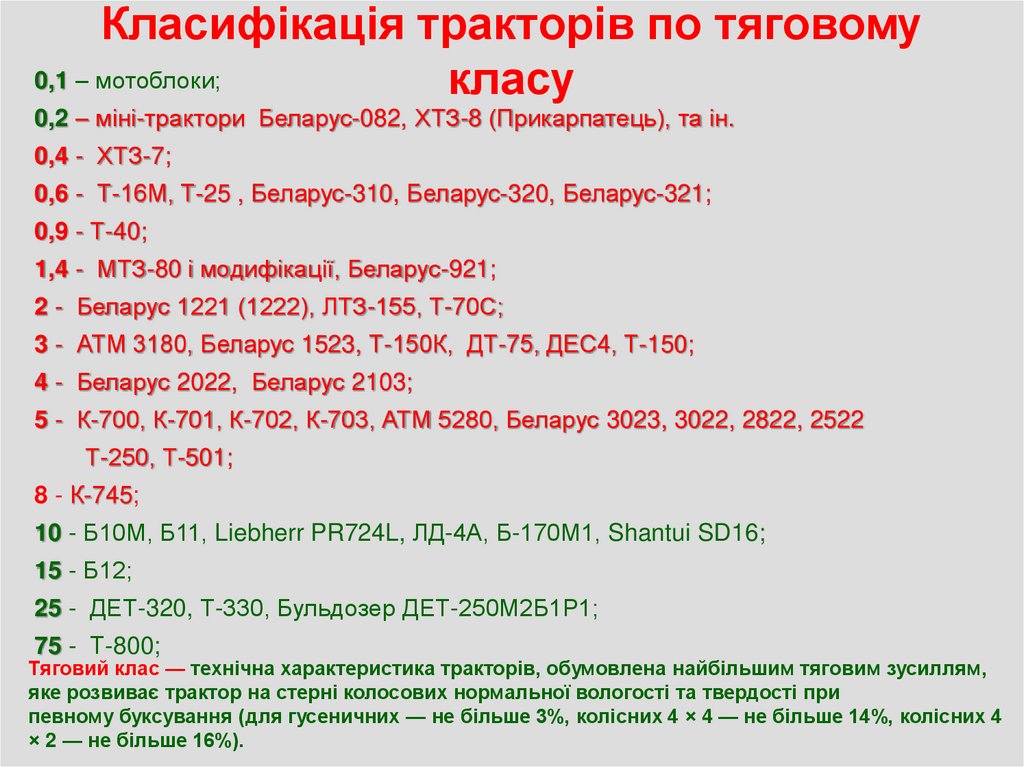

19. Класифікація тракторів по тяговому класу

Класифікація тракторів по тяговому
0,1 – мотоблоки;
класу
0,2 – міні-трактори Беларус-082, ХТЗ-8 (Прикарпатець), та ін.
0,4 - ХТЗ-7;
0,6 - Т-16М, Т-25 , Беларус-310, Беларус-320, Беларус-321;
0,9 - Т-40;
1,4 - МТЗ-80 і модифікації, Беларус-921;
2 - Беларус 1221 (1222), ЛТЗ-155, Т-70С;
3 - АТМ 3180, Беларус 1523, Т-150К, ДТ-75, ДЕС4, Т-150;
4 - Беларус 2022, Беларус 2103;
5 - К-700, К-701, К-702, К-703, АТМ 5280, Беларус 3023, 3022, 2822, 2522
Т-250, Т-501;
8 - К-745;
10 - Б10М, Б11, Liebherr PR724L, ЛД-4А, Б-170М1, Shantui SD16;
15 - Б12;
25 - ДЕТ-320, Т-330, Бульдозер ДЕТ-250М2Б1Р1;
75 - Т-800;
Тяговий клас — технічна характеристика тракторів, обумовлена ​найбільшим тяговим зусиллям,
яке розвиває трактор на стерні колосових нормальної вологості та твердості при
певному буксування (для гусеничних — не більше 3%, колісних 4 × 4 — не більше 14%, колісних 4
× 2 — не більше 16%).

20.

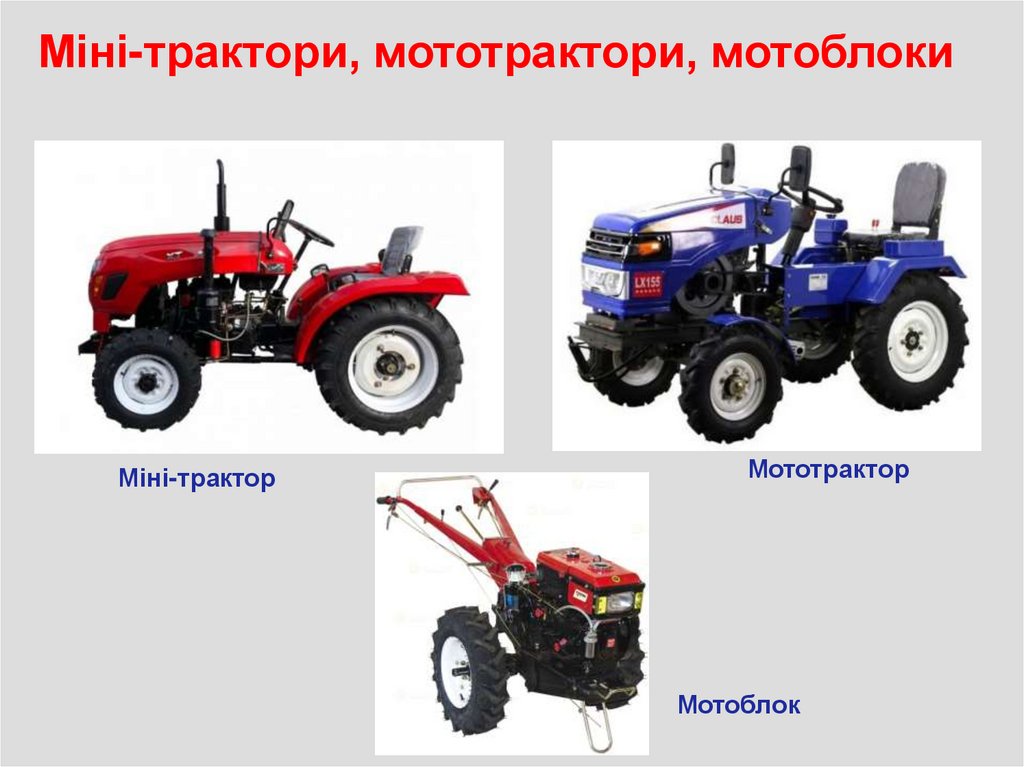

Міні-трактори, мототрактори, мотоблоки
Міні-трактор
Мототрактор
Мотоблок

21.

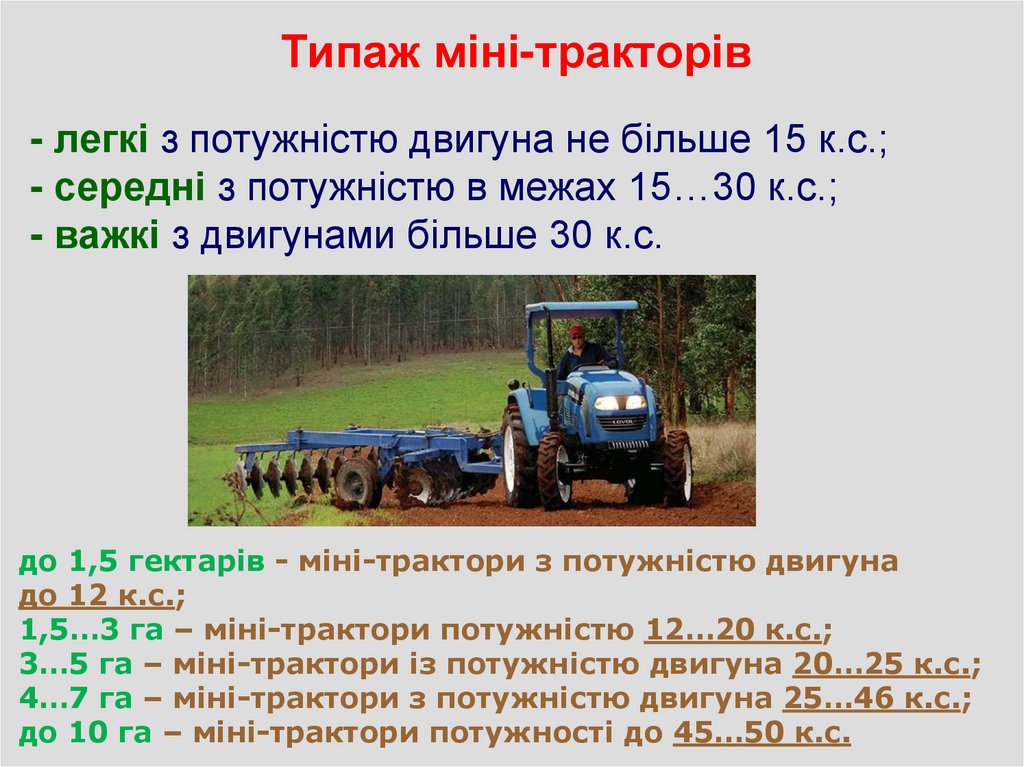

Типаж міні-тракторів
- легкі з потужністю двигуна не більше 15 к.с.;
- середні з потужністю в межах 15…30 к.с.;
- важкі з двигунами більше 30 к.с.
до 1,5 гектарів - міні-трактори з потужністю двигуна
до 12 к.с.;
1,5…3 га – міні-трактори потужністю 12…20 к.с.;
3…5 га – міні-трактори із потужністю двигуна 20…25 к.с.;
4…7 га – міні-трактори з потужністю двигуна 25…46 к.с.;
до 10 га – міні-трактори потужності до 45…50 к.с.

22.

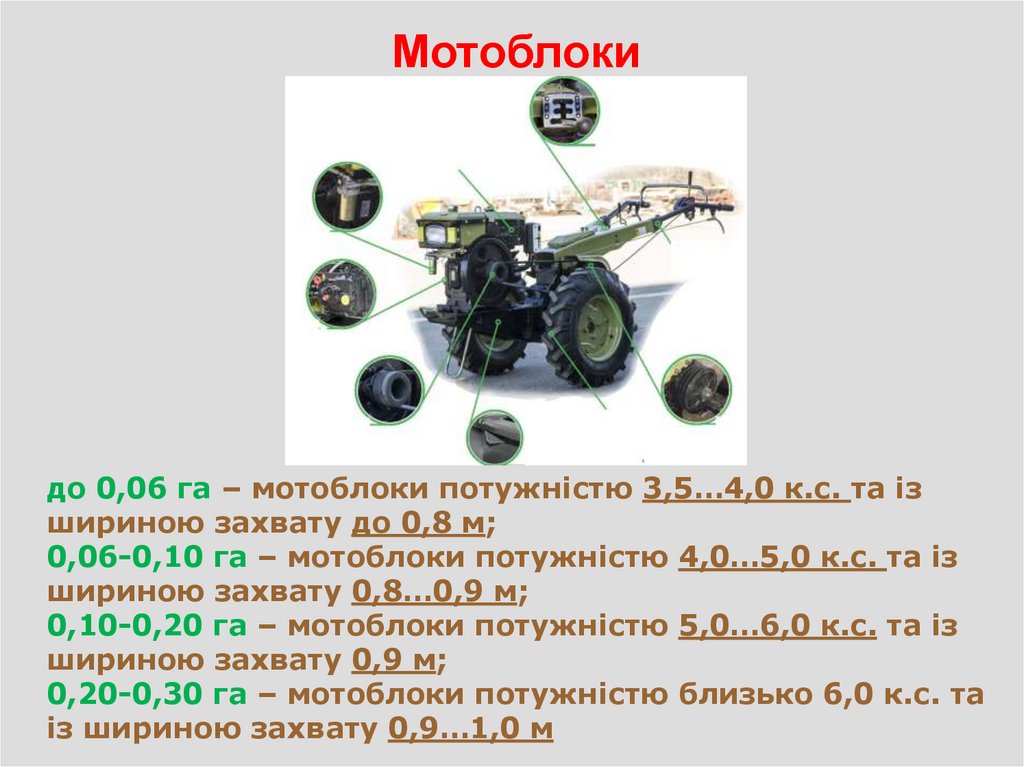

Мотоблоки
до 0,06 га – мотоблоки потужністю 3,5…4,0 к.с. та із
шириною захвату до 0,8 м;
0,06-0,10 га – мотоблоки потужністю 4,0…5,0 к.с. та із
шириною захвату 0,8…0,9 м;
0,10-0,20 га – мотоблоки потужністю 5,0…6,0 к.с. та із
шириною захвату 0,9 м;
0,20-0,30 га – мотоблоки потужністю близько 6,0 к.с. та
із шириною захвату 0,9…1,0 м

23.

Особливості підготовки трактора до
роботи з с.г. машинами
- підбір найбільш оптимального типу коліс;
- підбір оптимальної колії коліс;
- налаштування тиску в шинах;
- налаштування ваги трактора;
- налаштування системи гідравліки;
- налаштування системи навігації

24.

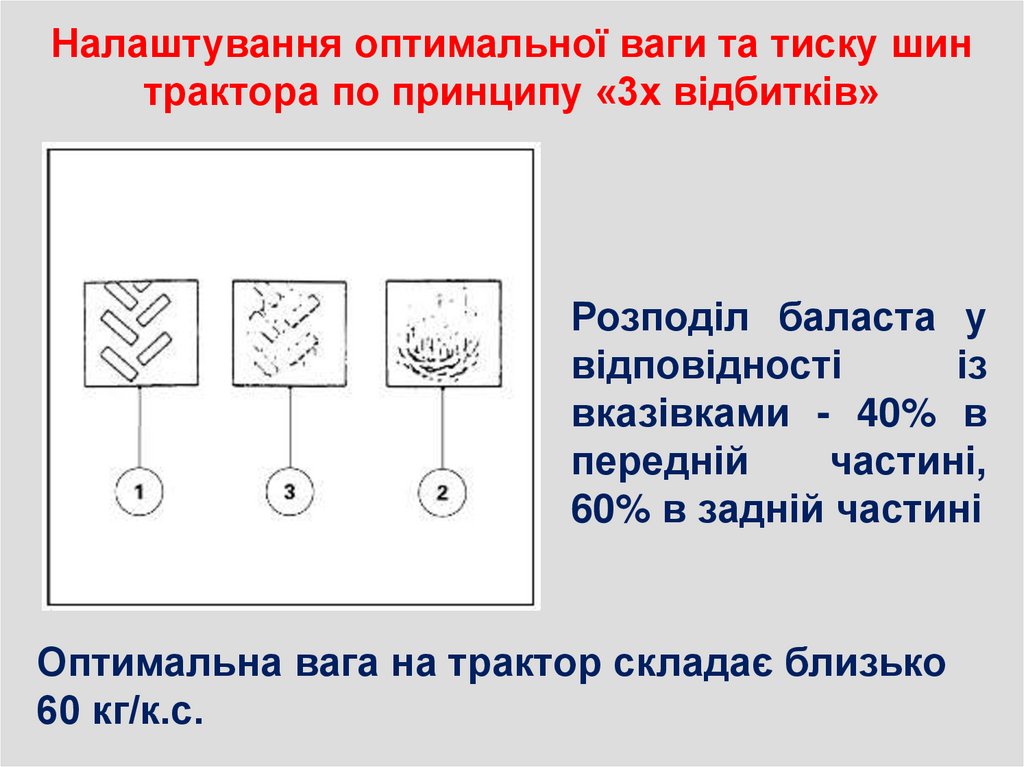

Налаштування оптимальної ваги та тиску шин
трактора по принципу «3х відбитків»
Розподіл баласта у
відповідності
із
вказівками - 40% в
передній
частині,
60% в задній частині
Оптимальна вага на трактор складає близько
60 кг/к.с.

25.

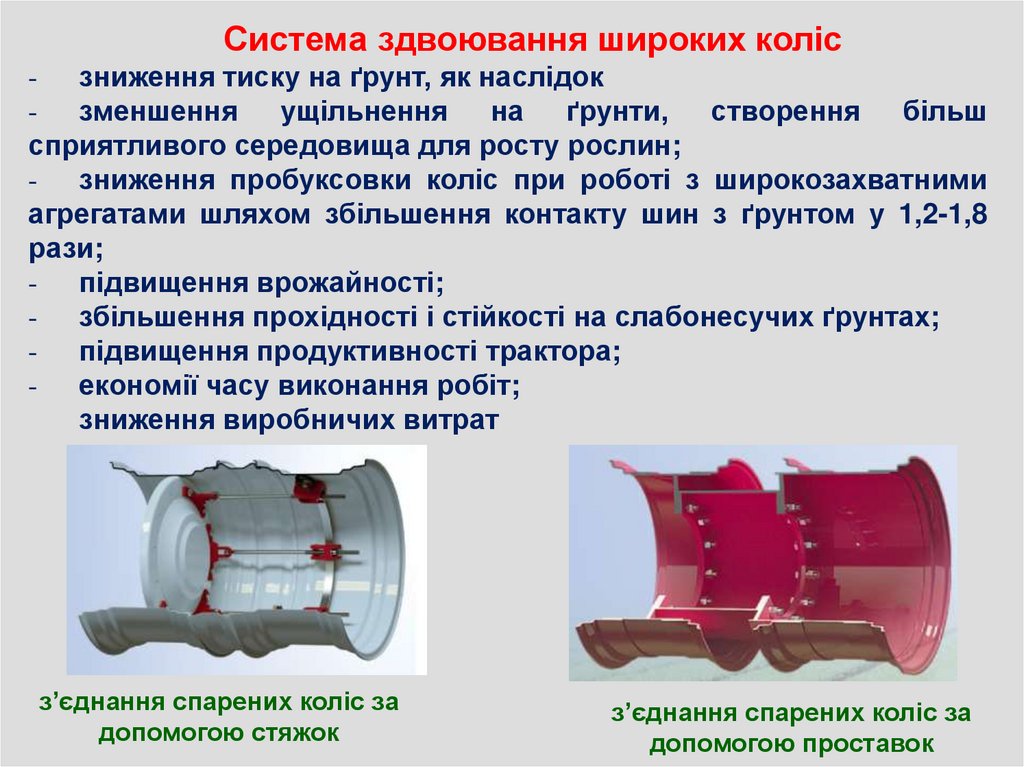

Система здвоювання широких коліс
- зниження тиску на ґрунт, як наслідок
- зменшення ущільнення на ґрунти, створення більш
сприятливого середовища для росту рослин;
- зниження пробуксовки коліс при роботі з широкозахватними
агрегатами шляхом збільшення контакту шин з ґрунтом у 1,2-1,8
рази;
- підвищення врожайності;
- збільшення прохідності і стійкості на слабонесучих ґрунтах;
- підвищення продуктивності трактора;
- економії часу виконання робіт;
зниження виробничих витрат
з’єднання спарених коліс за
допомогою стяжок
з’єднання спарених коліс за
допомогою проставок

26.

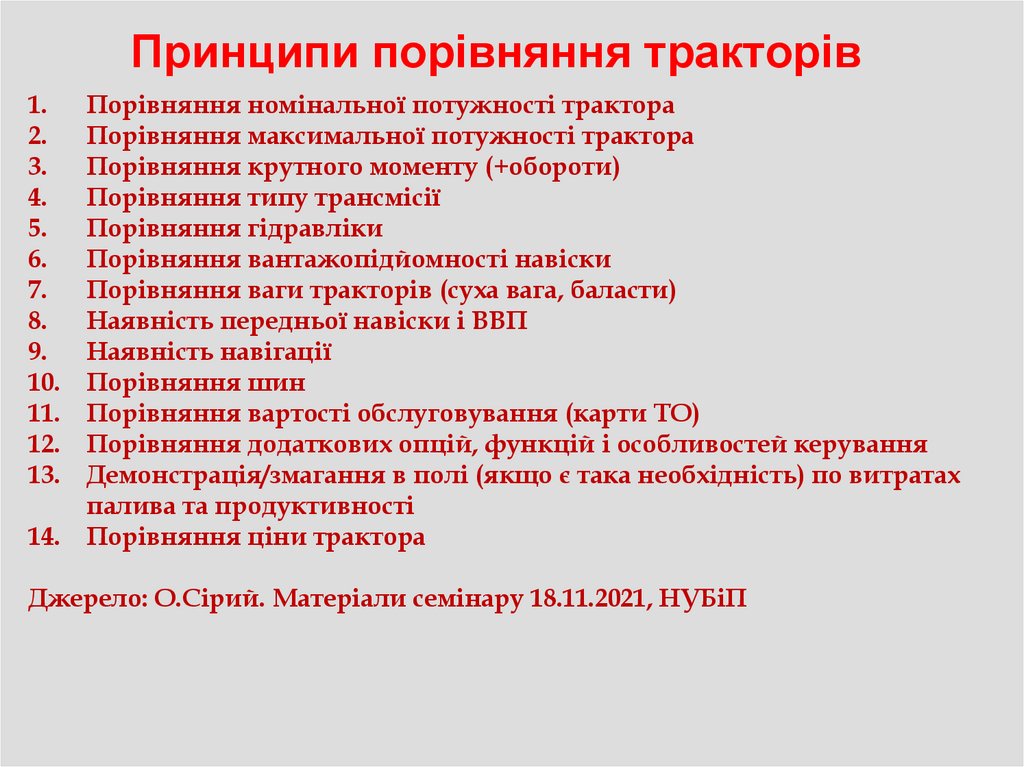

Принципи порівняння тракторів
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
Порівняння номінальної потужності трактора
Порівняння максимальної потужності трактора
Порівняння крутного моменту (+обороти)
Порівняння типу трансмісії
Порівняння гідравліки
Порівняння вантажопідйомності навіски
Порівняння ваги тракторів (суха вага, баласти)
Наявність передньої навіски і ВВП
Наявність навігації
Порівняння шин
Порівняння вартості обслуговування (карти ТО)
Порівняння додаткових опцій, функцій і особливостей керування
Демонстрація/змагання в полі (якщо є така необхідність) по витратах
палива та продуктивності
Порівняння ціни трактора
Джерело: О.Сірий. Матеріали семінару 18.11.2021, НУБіП

27.

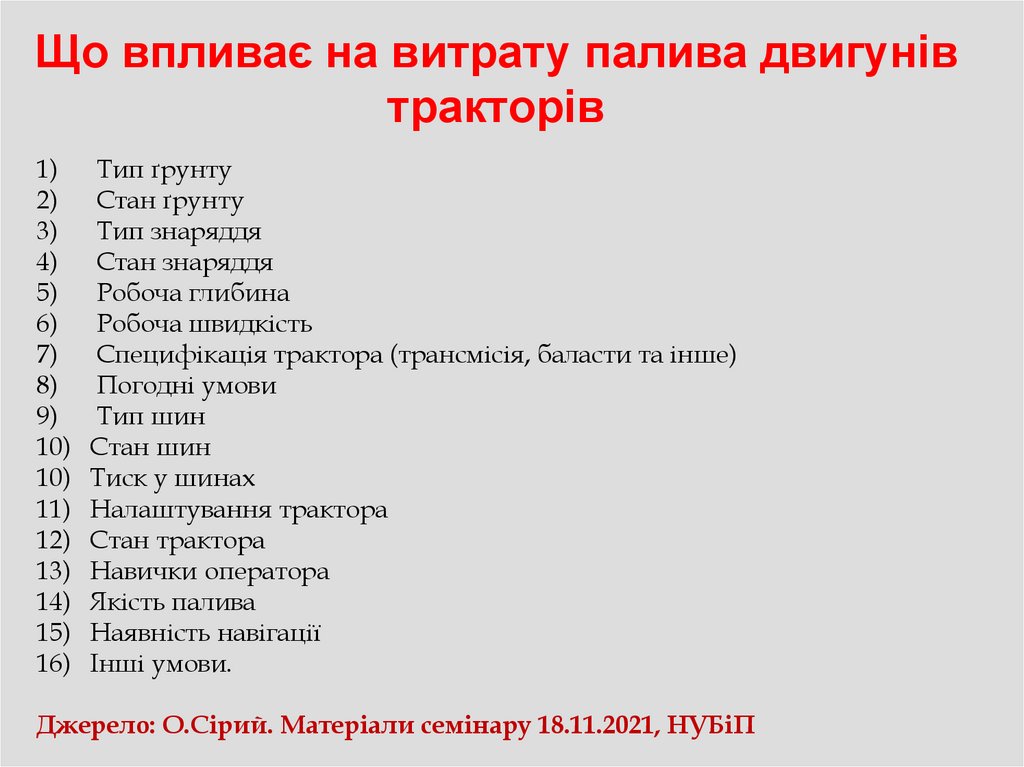

Що впливає на витрату палива двигунів
тракторів
1)
2)
3)
4)
5)
6)
7)
8)
9)
10)
10)
11)
12)
13)
14)
15)
16)
Тип ґрунту
Стан ґрунту
Тип знаряддя
Стан знаряддя
Робоча глибина
Робоча швидкість
Специфікація трактора (трансмісія, баласти та інше)
Погодні умови
Тип шин
Стан шин
Тиск у шинах
Налаштування трактора
Стан трактора
Навички оператора
Якість палива
Наявність навігації
Інші умови.
Джерело: О.Сірий. Матеріали семінару 18.11.2021, НУБіП

28.

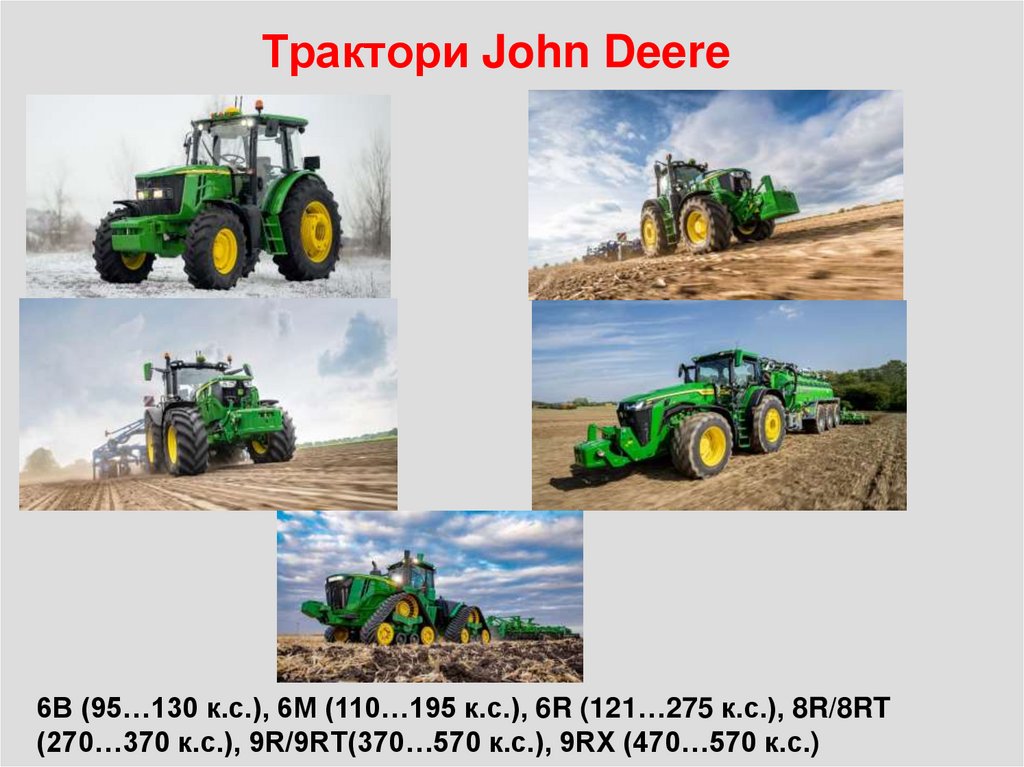

Трактори John Deere
6В (95…130 к.с.), 6М (110…195 к.с.), 6R (121…275 к.с.), 8R/8RT
(270…370 к.с.), 9R/9RT(370…570 к.с.), 9RX (470…570 к.с.)

29.

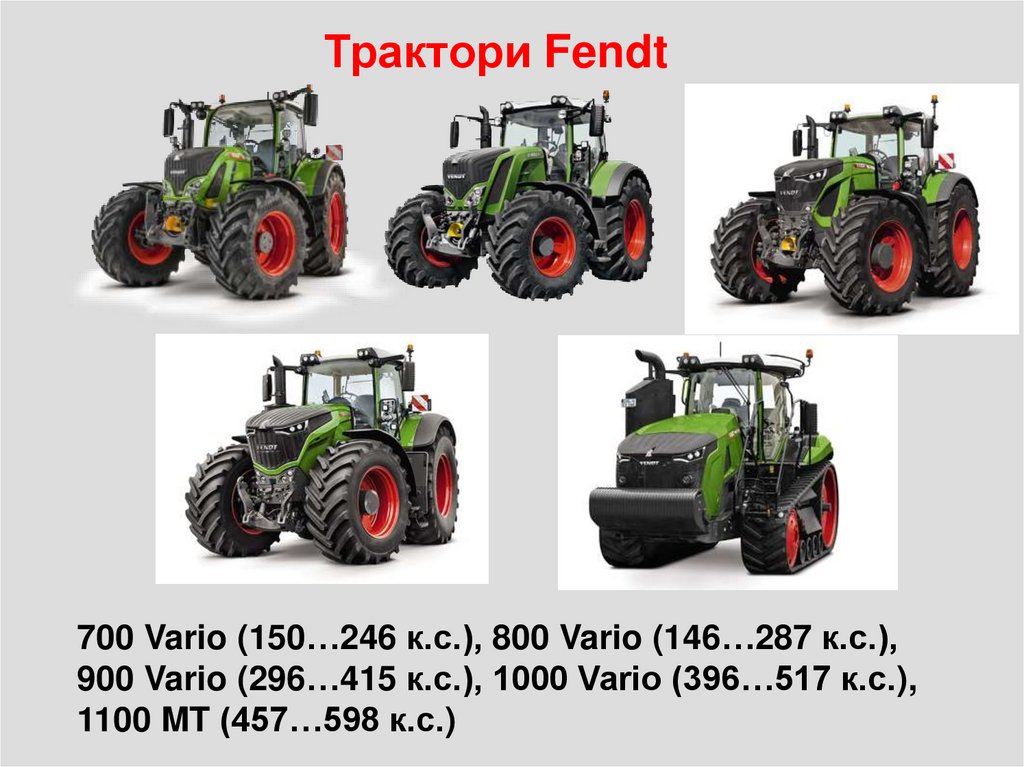

Трактори Fendt
700 Vario (150…246 к.с.), 800 Vario (146…287 к.с.),
900 Vario (296…415 к.с.), 1000 Vario (396…517 к.с.),
1100 MT (457…598 к.с.)

30.

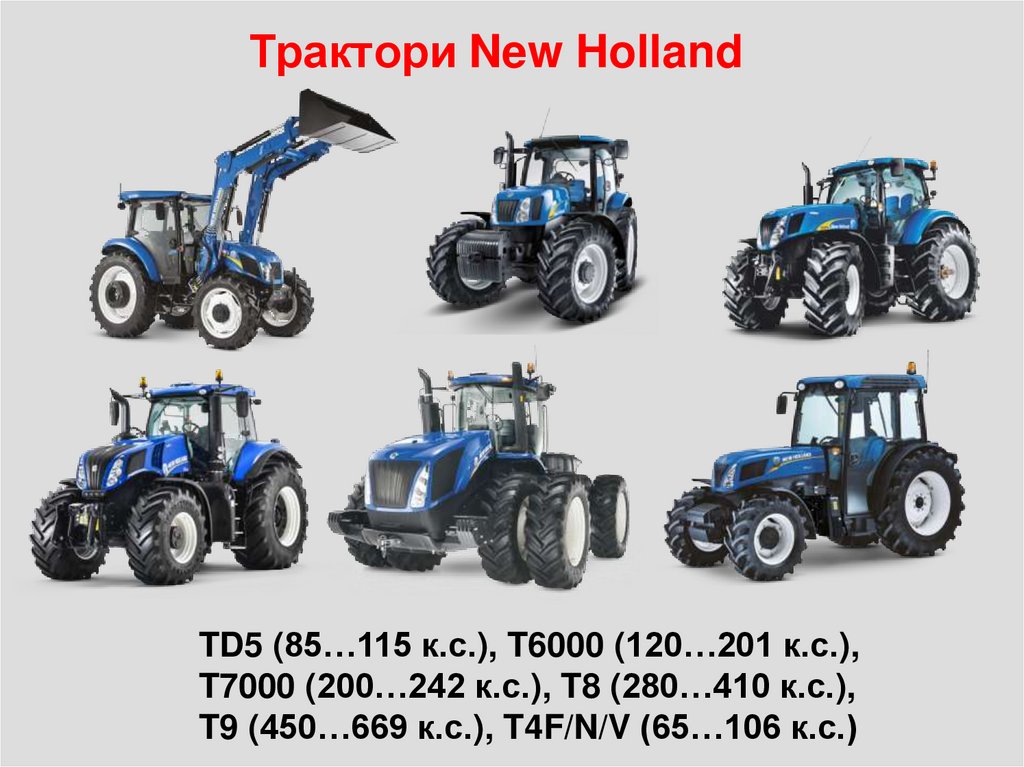

Трактори New Holland
TD5 (85…115 к.с.), T6000 (120…201 к.с.),
T7000 (200…242 к.с.), T8 (280…410 к.с.),
T9 (450…669 к.с.), T4F/N/V (65…106 к.с.)

31.

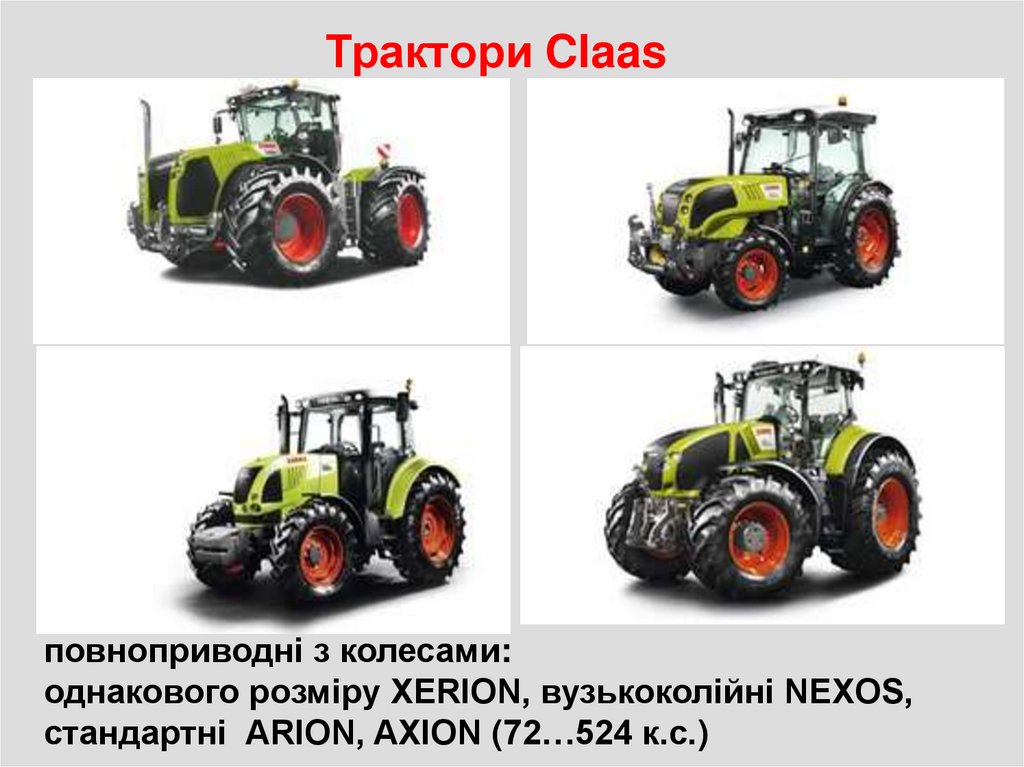

Трактори Claas
повноприводні з колесами:
однакового розміру XERION, вузькоколійні NEXOS,
стандартні ARION, AXION (72…524 к.с.)

32.

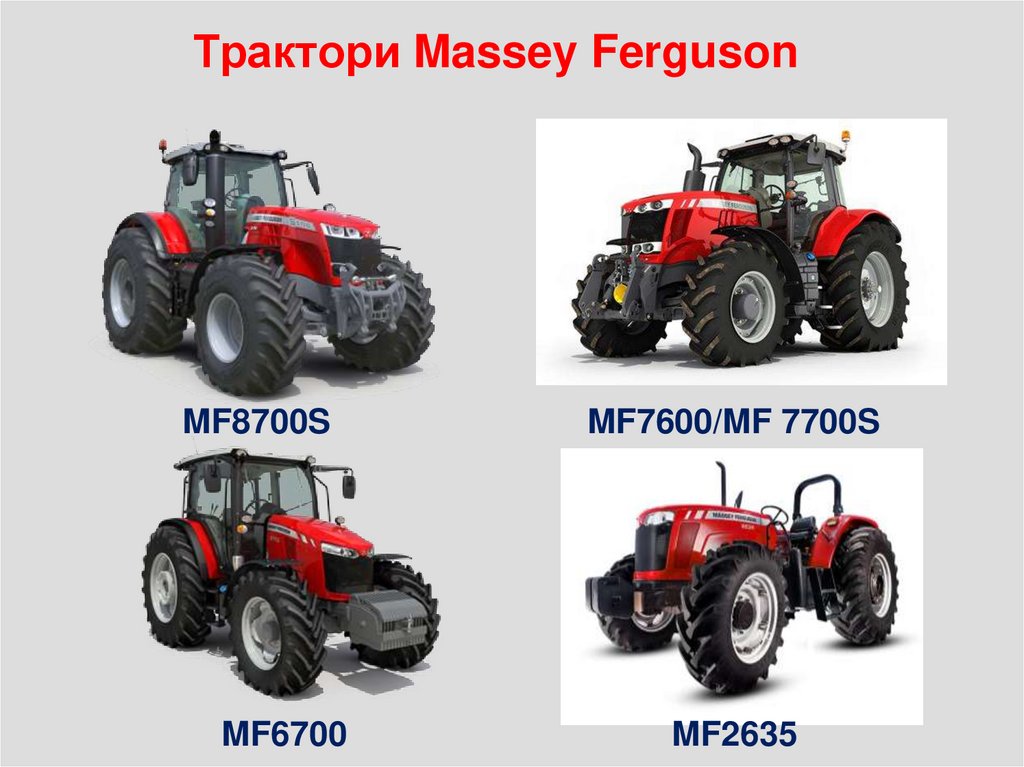

Трактори Massey Ferguson
MF8700S
MF6700
MF7600/MF 7700S
MF2635

33.

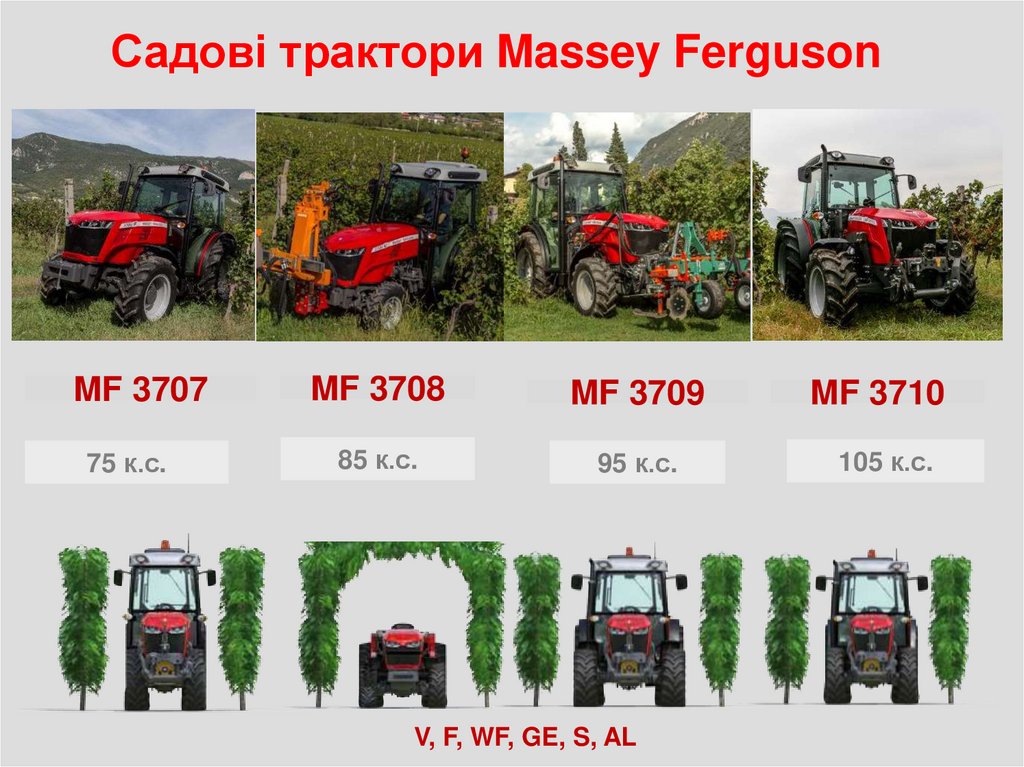

Садові трактори Massey Ferguson
MF 3707
MF 3708
MF 3709
MF 3710
75 к.с.
85 к.с.
95 к.с.
105 к.с.
V, F, WF, GE, S, AL

34.

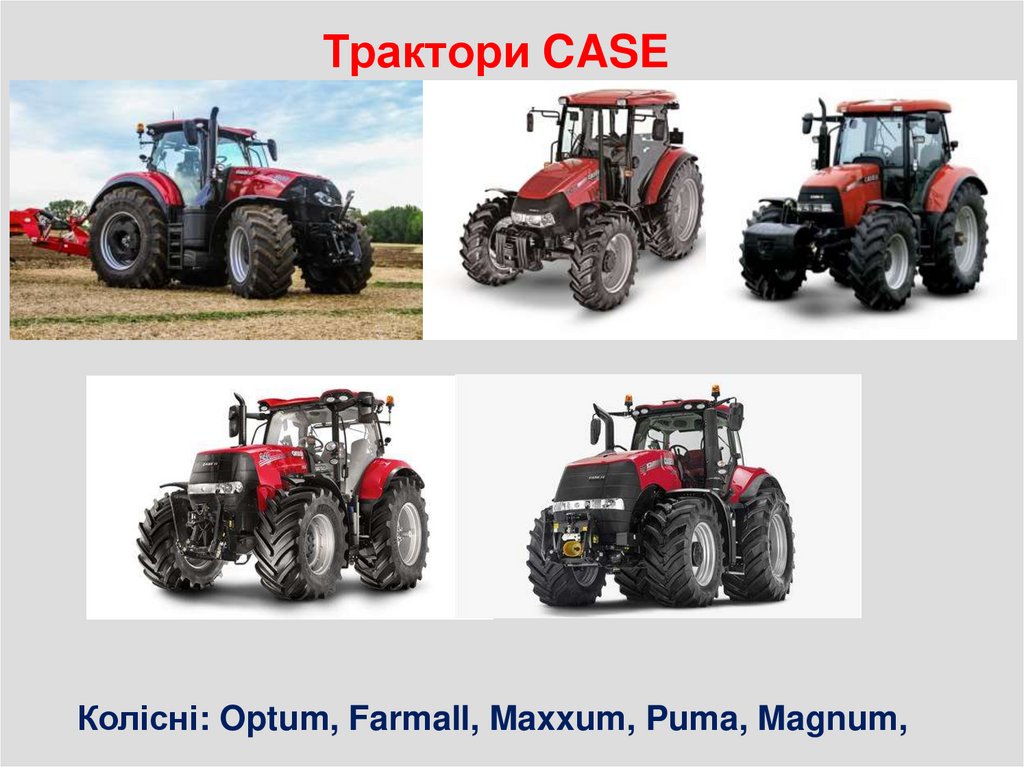

Трактори CASE
Колісні: Optum, Farmall, Maxxum, Puma, Magnum,

35.

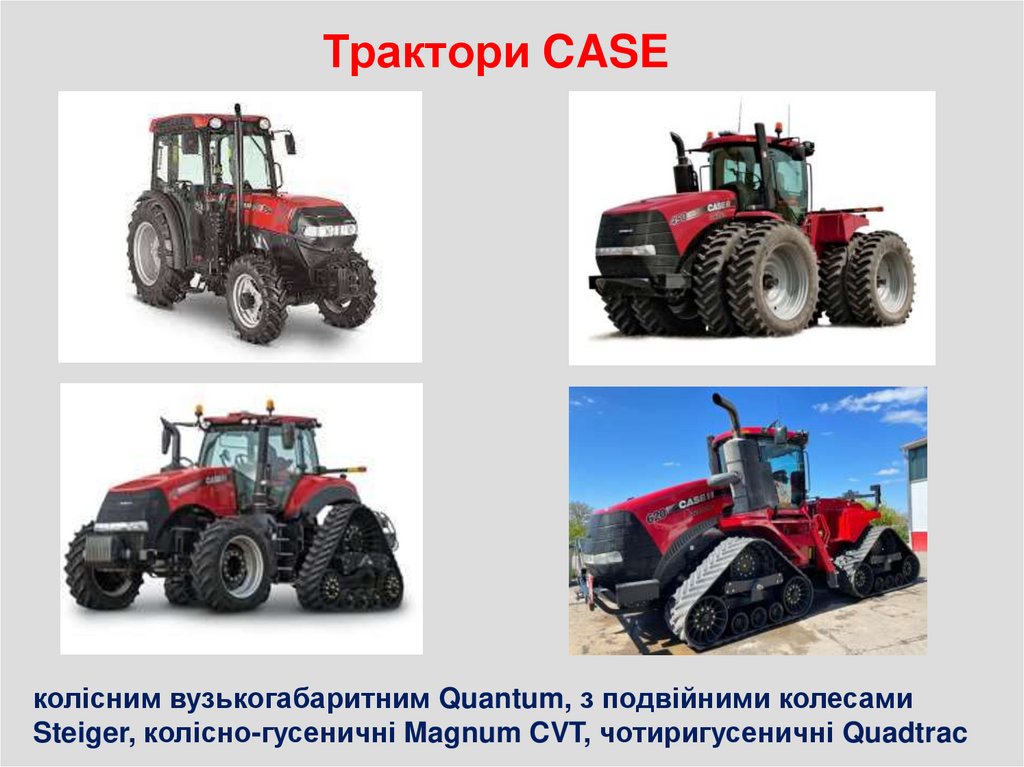

Трактори CASE
колісним вузькогабаритним Quantum, з подвійними колесами
Steiger, колісно-гусеничні Magnum CVT, чотиригусеничні Quadtrac

36.

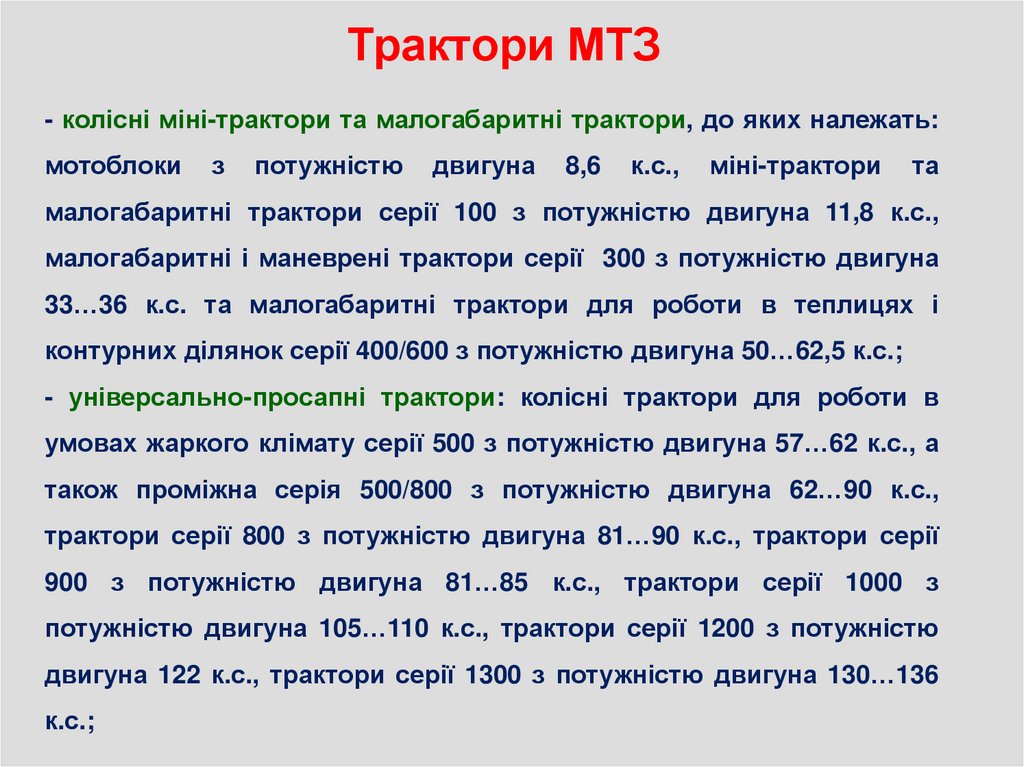

Трактори МТЗ
- колісні міні-трактори та малогабаритні трактори, до яких належать:
мотоблоки
з
потужністю
двигуна
8,6
к.с.,
міні-трактори
та
малогабаритні трактори серії 100 з потужністю двигуна 11,8 к.с.,
малогабаритні і маневрені трактори серії 300 з потужністю двигуна
33…36 к.с. та малогабаритні трактори для роботи в теплицях і
контурних ділянок серії 400/600 з потужністю двигуна 50…62,5 к.с.;
- універсально-просапні трактори: колісні трактори для роботи в
умовах жаркого клімату серії 500 з потужністю двигуна 57…62 к.с., а
також проміжна серія 500/800 з потужністю двигуна 62…90 к.с.,
трактори серії 800 з потужністю двигуна 81…90 к.с., трактори серії
900 з потужністю двигуна 81…85 к.с., трактори серії 1000 з
потужністю двигуна 105…110 к.с., трактори серії 1200 з потужністю
двигуна 122 к.с., трактори серії 1300 з потужністю двигуна 130…136
к.с.;

37.

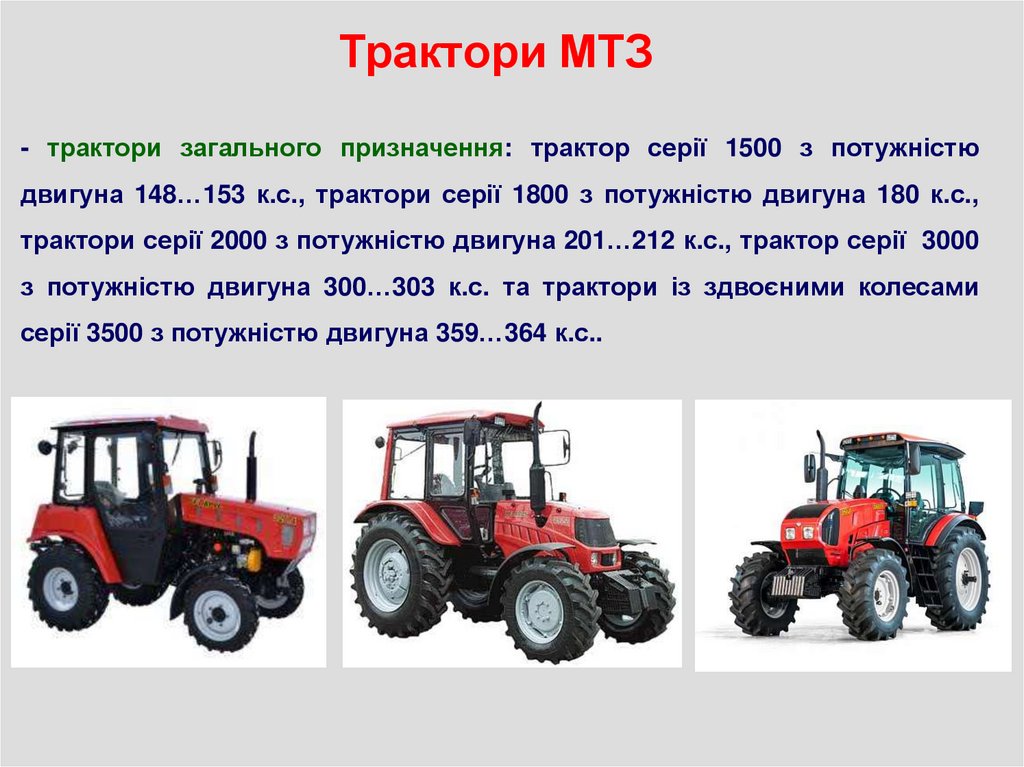

Трактори МТЗ
- трактори загального призначення: трактор серії 1500 з потужністю
двигуна 148…153 к.с., трактори серії 1800 з потужністю двигуна 180 к.с.,
трактори серії 2000 з потужністю двигуна 201…212 к.с., трактор серії 3000
з потужністю двигуна 300…303 к.с. та трактори із здвоєними колесами
серії 3500 з потужністю двигуна 359…364 к.с..
