1. Лекція Машини для обробітку ґрунту. Частина І (Плуги для полицевої оранки)

Сільськогосподарські машини : підручник / Д.Г. Войтюк, Л.В. Аніскевич, В.В.
Іщенко та ін.; за ред. Д.Г. Войтюка. — К.: «Агроосвіта», 2015. — 679 с. – С.1034.
Смолінський С. Корпус плуга визначає ефективність оранки / С.Смолінський,
А.Смолінська В.Марченко// Ж. Agroexpert, №1, 2017. - с. 44-48.

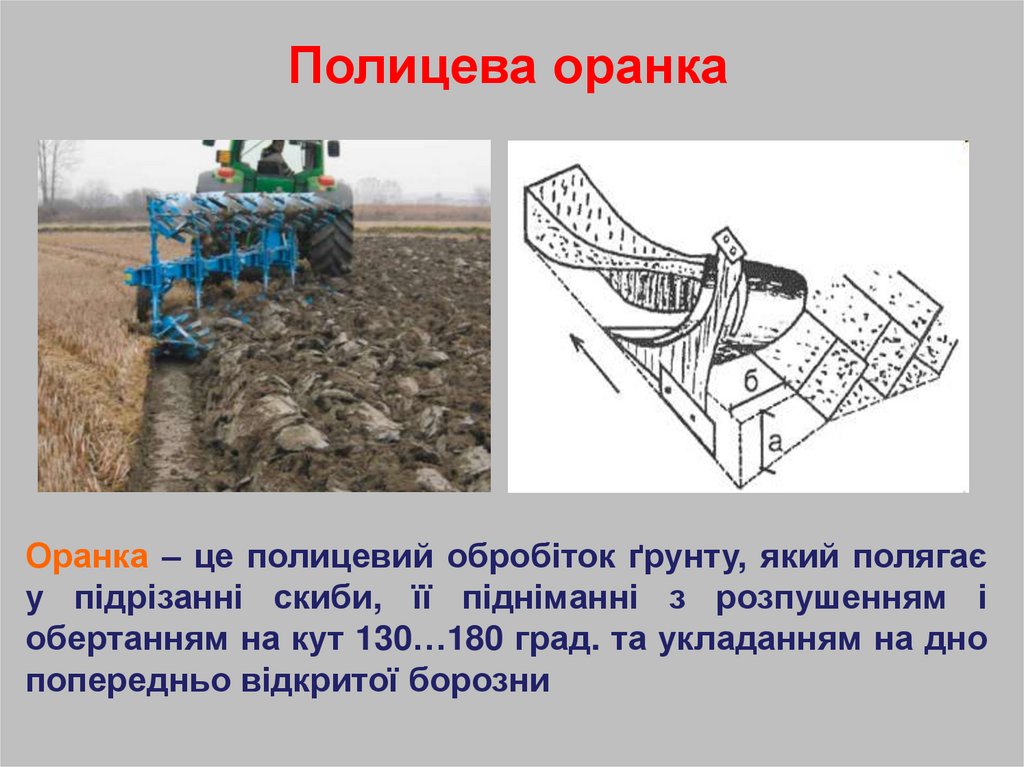

2. Полицева оранка

Оранка – це полицевий обробіток ґрунту, який полягає
у підрізанні скиби, її підніманні з розпушенням і
обертанням на кут 130…180 град. та укладанням на дно
попередньо відкритої борозни

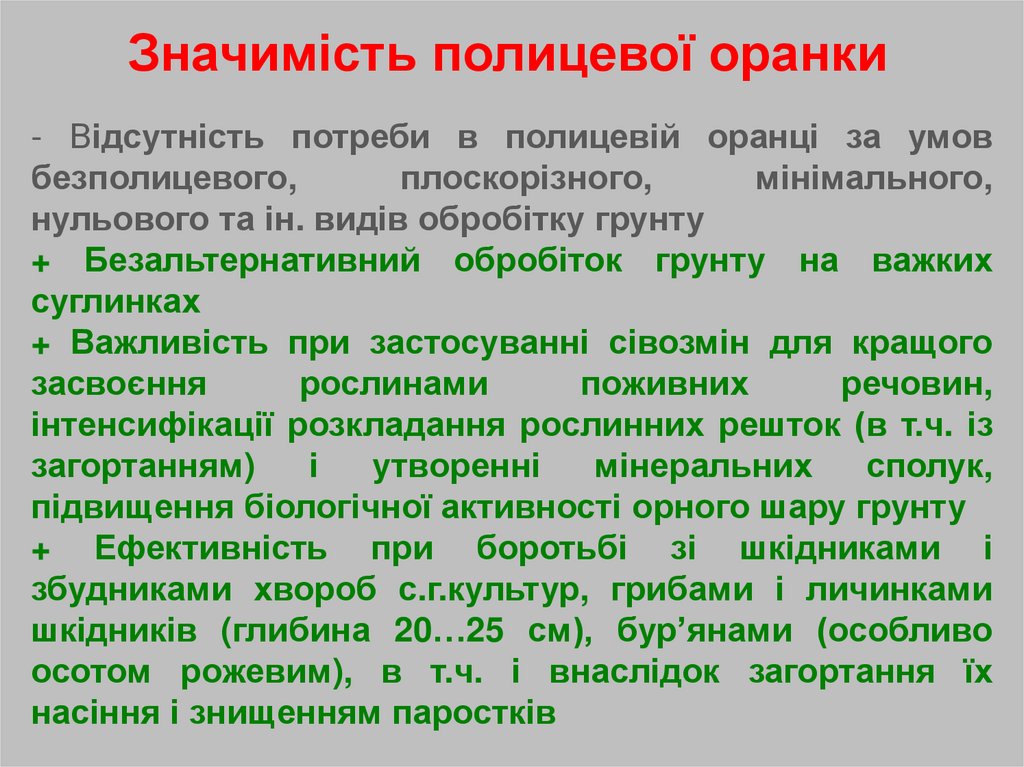

3. Значимість полицевої оранки

- Відсутність потреби в полицевій оранці за умов
безполицевого,
плоскорізного,
мінімального,
нульового та ін. видів обробітку грунту
+ Безальтернативний обробіток грунту на важких
суглинках
+ Важливість при застосуванні сівозмін для кращого
засвоєння
рослинами
поживних
речовин,
інтенсифікації розкладання рослинних решток (в т.ч. із
загортанням)
і
утворенні
мінеральних
сполук,
підвищення біологічної активності орного шару грунту
+ Ефективність при боротьбі зі шкідниками і
збудниками хвороб с.г.культур, грибами і личинками
шкідників (глибина 20…25 см), бур’янами (особливо
осотом рожевим), в т.ч. і внаслідок загортання їх
насіння і знищенням паростків

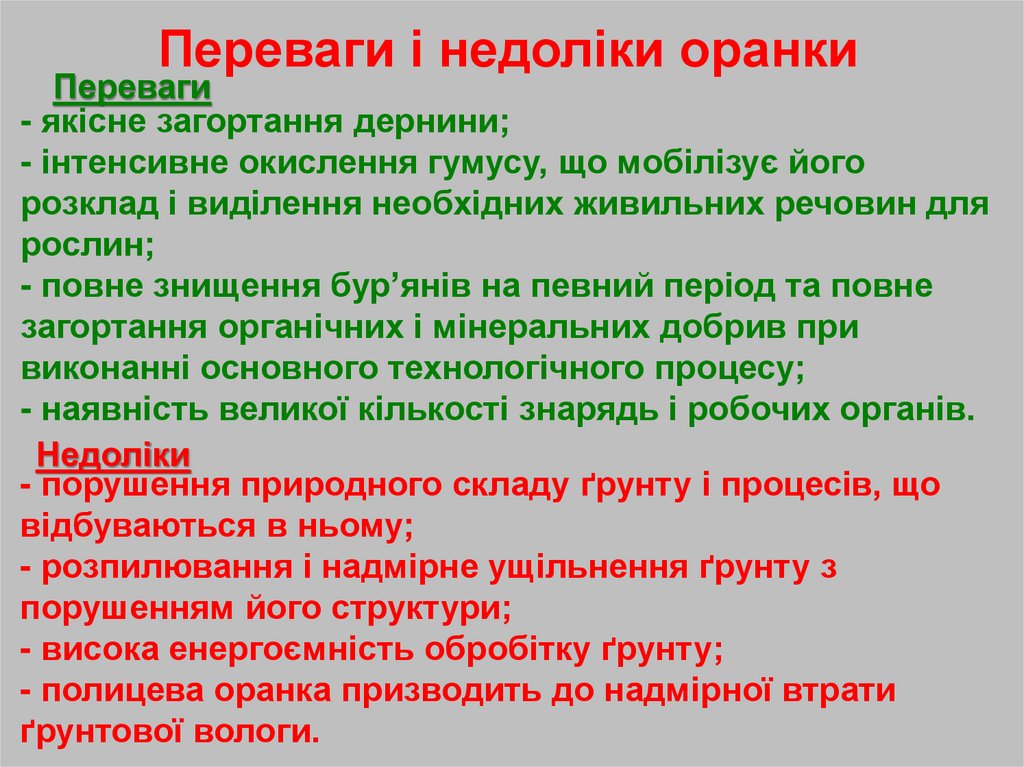

4. Переваги і недоліки оранки

Переваги
- якісне загортання дернини;
- інтенсивне окислення гумусу, що мобілізує його
розклад і виділення необхідних живильних речовин для
рослин;
- повне знищення бур’янів на певний період та повне
загортання органічних і мінеральних добрив при
виконанні основного технологічного процесу;
- наявність великої кількості знарядь і робочих органів.
Недоліки
- порушення природного складу ґрунту і процесів, що
відбуваються в ньому;
- розпилювання і надмірне ущільнення ґрунту з
порушенням його структури;
- висока енергоємність обробітку ґрунту;
- полицева оранка призводить до надмірної втрати
ґрунтової вологи.

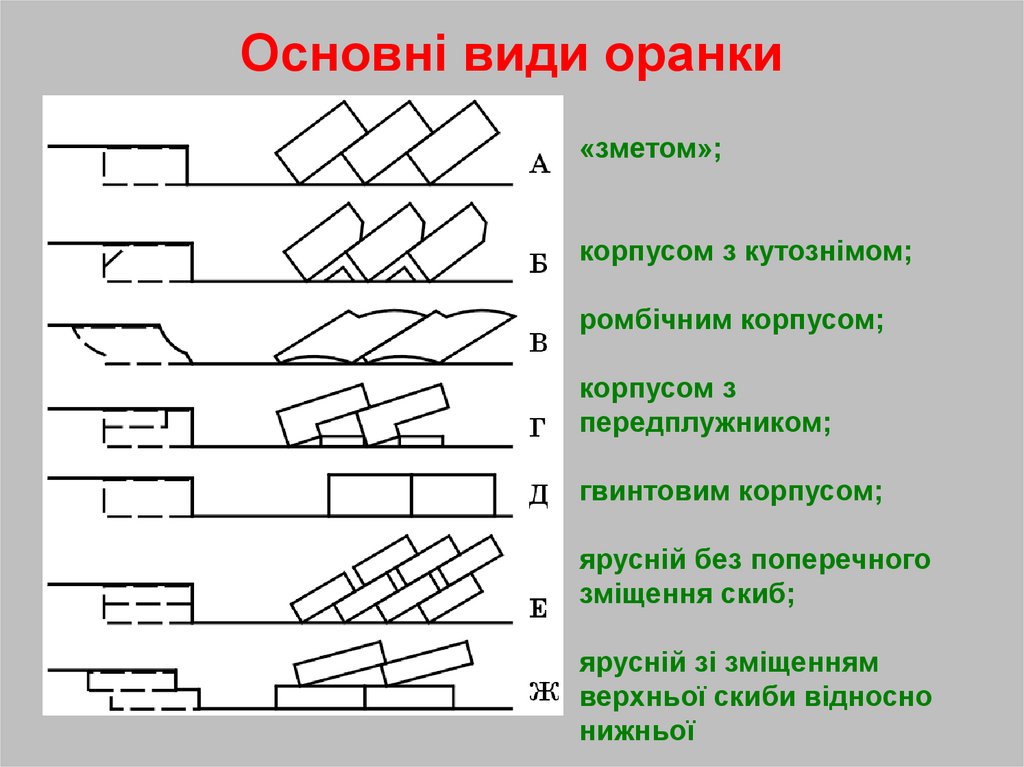

5. Основні види оранки

«зметом»;
корпусом з кутознімом;
ромбічним корпусом;
корпусом з
передплужником;
гвинтовим корпусом;
ярусній без поперечного
зміщення скиб;
ярусній зі зміщенням
верхньої скиби відносно
нижньої

6. Способи оранки і напрямок руху орного агрегату

Загінна оранка:
- врозвал
- всклад
Гладка оранка:

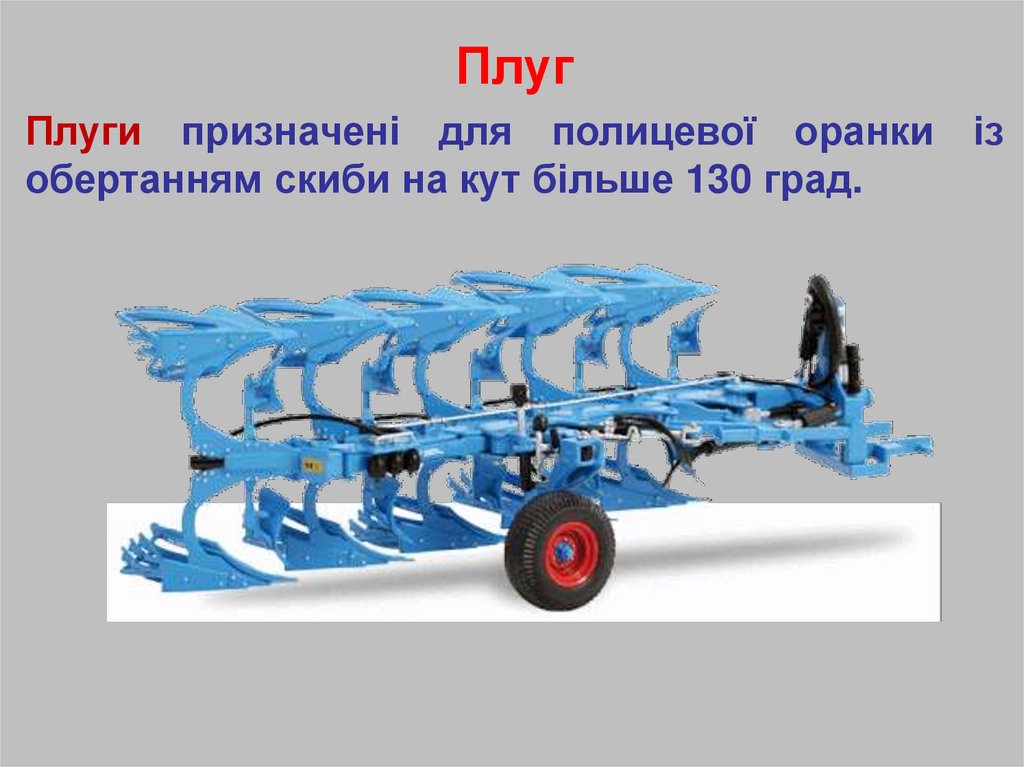

7. Плуг

Плуги призначені для полицевої оранки із
обертанням скиби на кут більше 130 град.

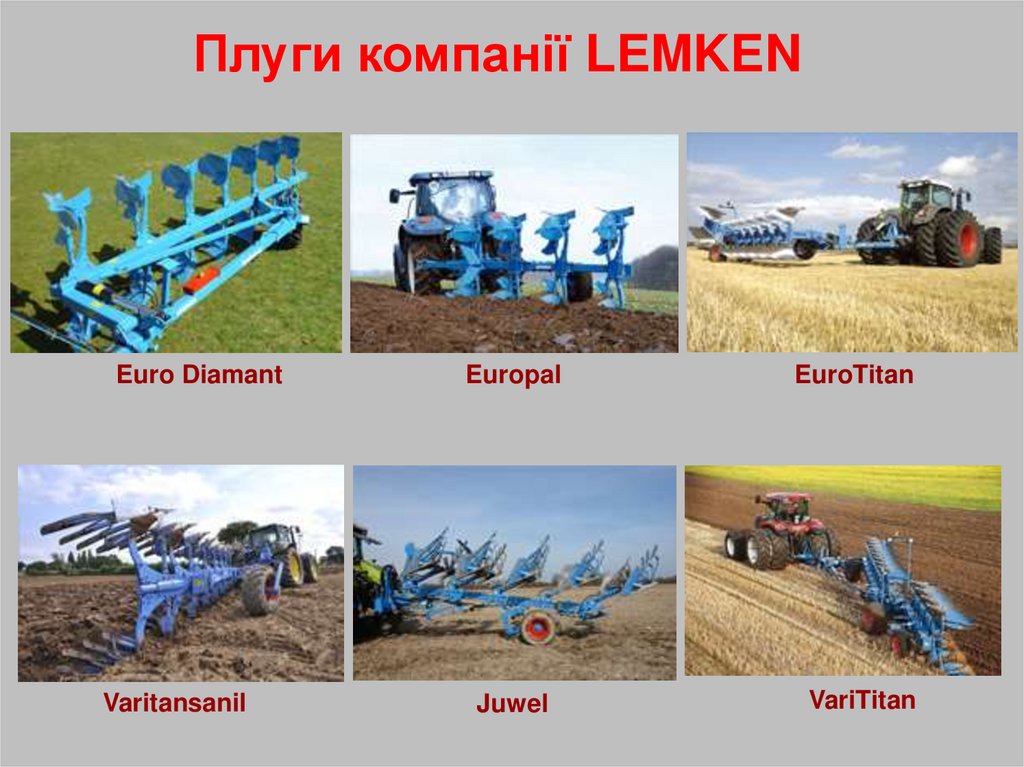

8. Плуги компанії LEMKEN

Euro Diamant
Europal
EuroTitan
Varitansanil
Juwel
VariTitan

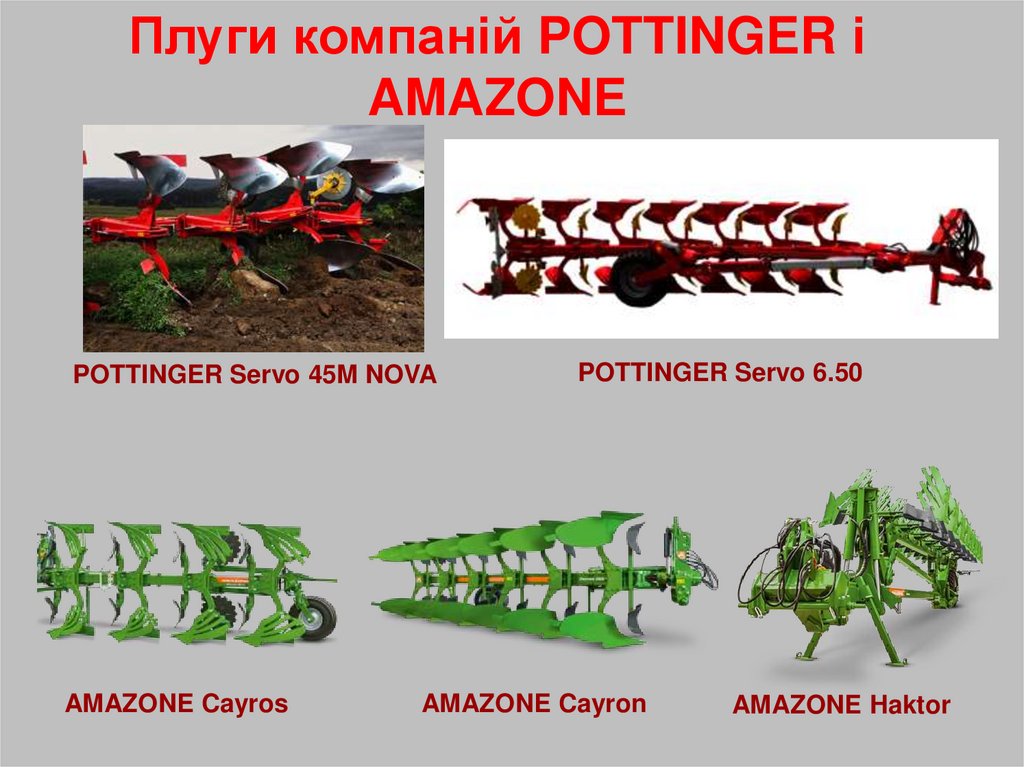

9. Плуги компаній POTTINGER і AMAZONE

POTTINGER Servo 45M NOVA
AMAZONE Cayros
POTTINGER Servo 6.50
AMAZONE Cayron
AMAZONE Haktor

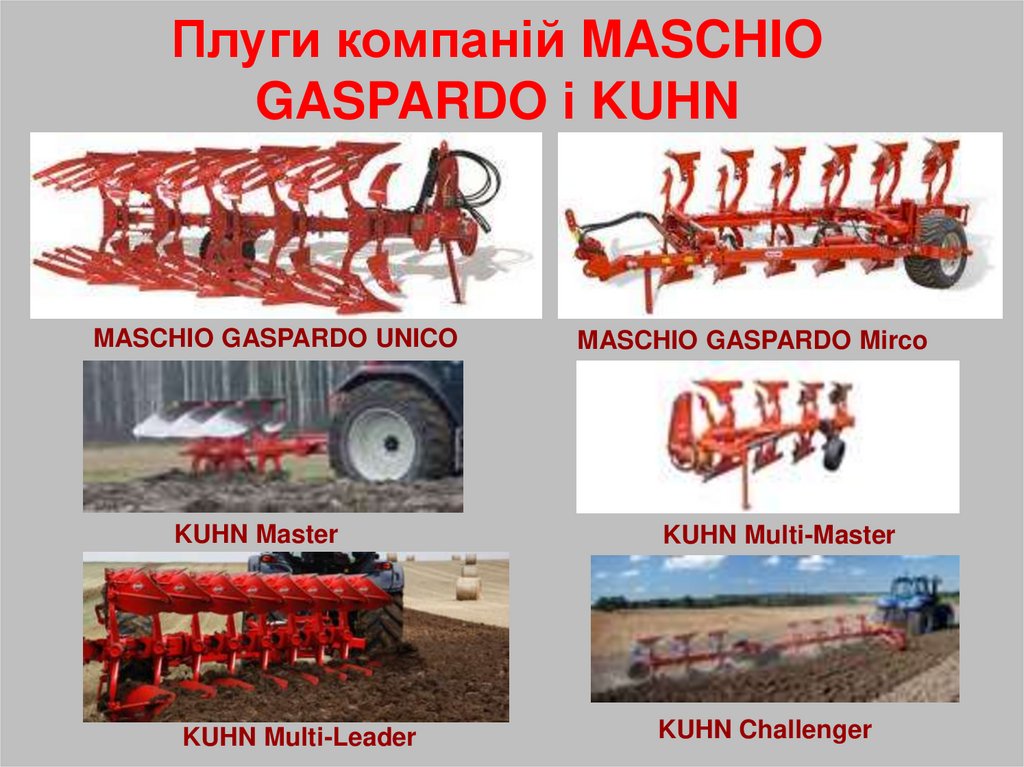

10. Плуги компаній MASCHIO GASPARDO і KUHN

MASCHIO GASPARDO UNICO
MASCHIO GASPARDO Mirco
KUHN Master
KUHN Multi-Master
KUHN Multi-Leader
KUHN Challenger

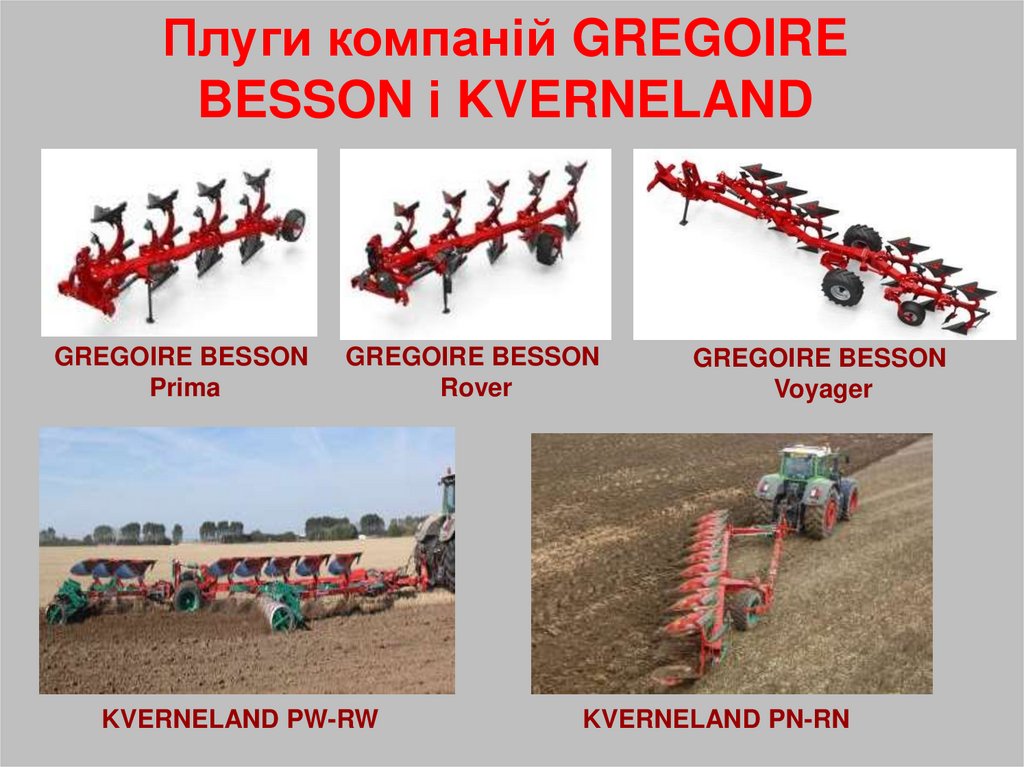

11. Плуги компаній GREGOIRE BESSON і KVERNELAND

GREGOIRE BESSON
Prima
GREGOIRE BESSON
Rover
KVERNELAND PW-RW
GREGOIRE BESSON
Voyager
KVERNELAND PN-RN

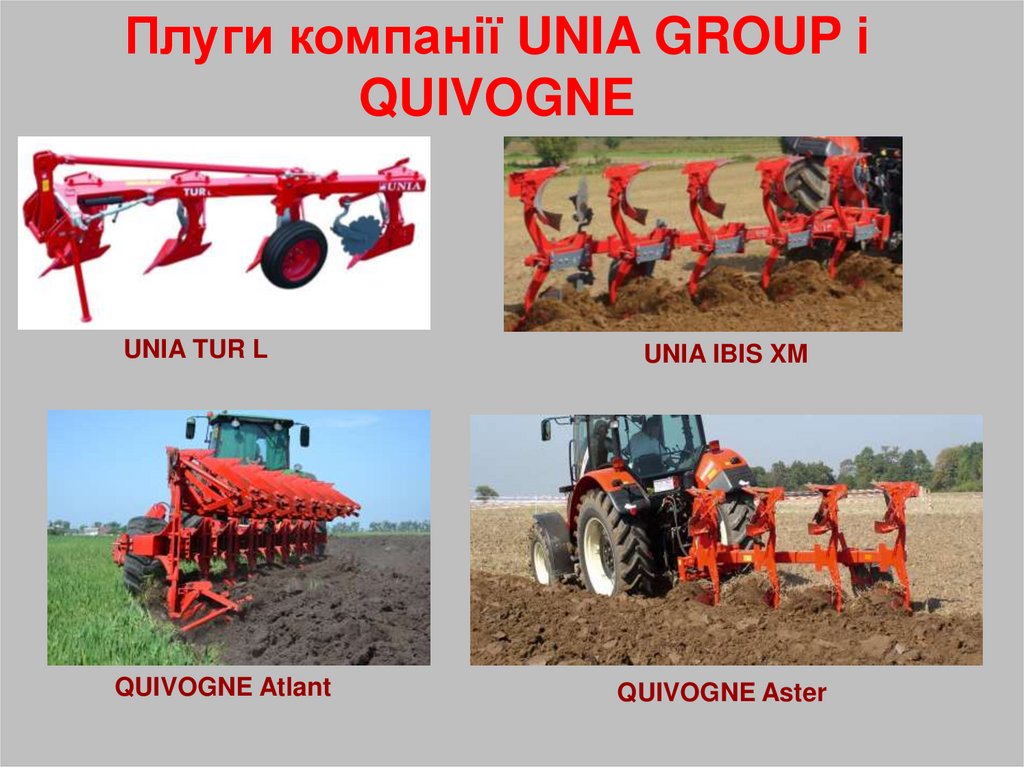

12. Плуги компанії UNIA GROUP і QUIVOGNE

UNIA TUR L
QUIVOGNE Atlant
UNIA IBIS XM
QUIVOGNE Aster

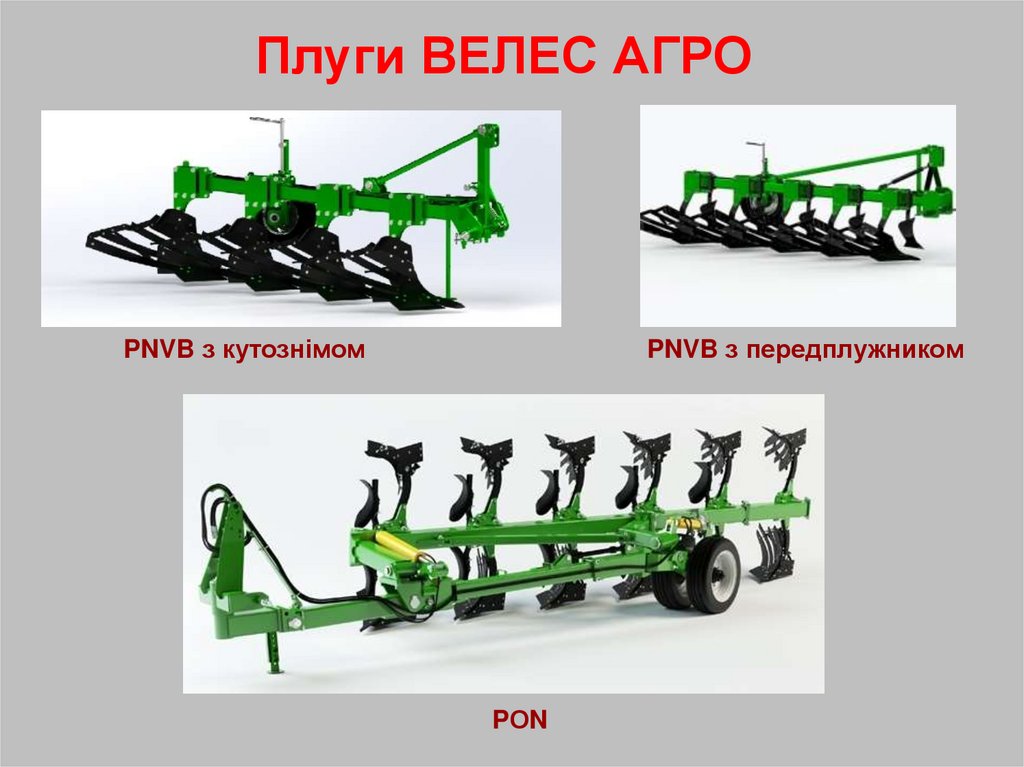

13. Плуги ВЕЛЕС АГРО

PNVB з кутознімом
PNVB з передплужником
PОN

14. Корпус плуга

- леміш 1;
- полиця (має груди 3 та крило 2);
- польова дошка 5;
- стовба або гряділь 8;
- башмак 7;
- кутознім 6;
- долото 4

15. Леміш

Трапецієдальний
(для передплужників)
Леміш з привареною щокою
Леміш з висувним долотом
Долотоплодібний
Леміш зі змінним носком
Леміш з магазином

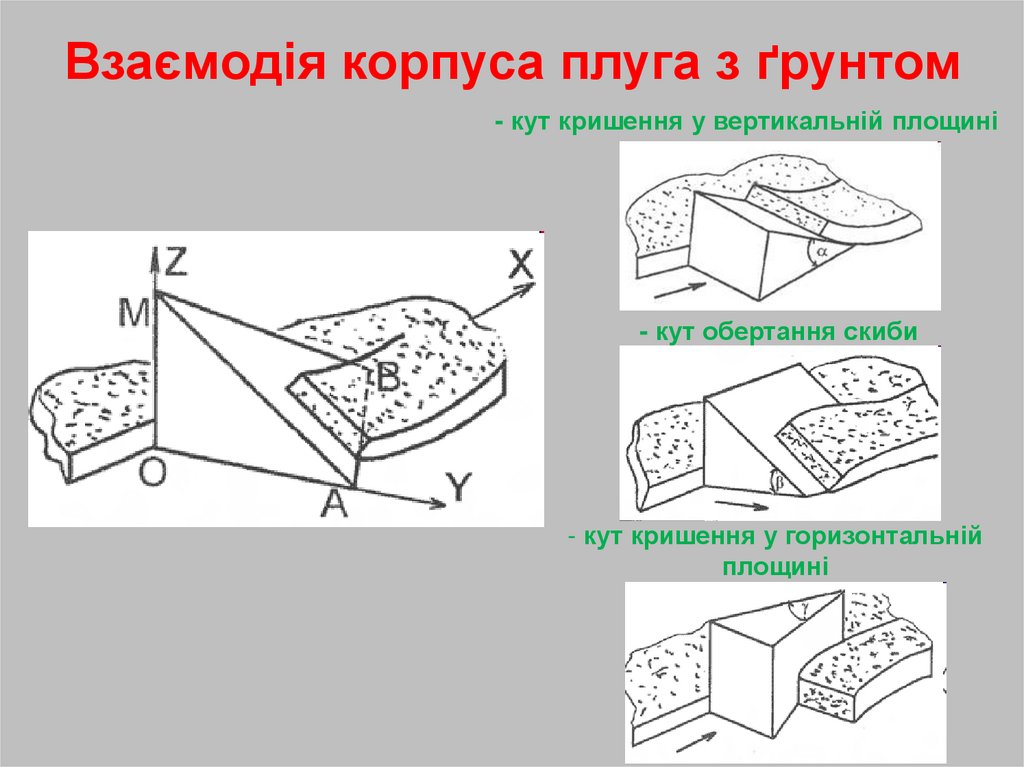

16. Взаємодія корпуса плуга з ґрунтом

- кут кришення у вертикальній площині
- кут обертання скиби
- кут кришення у горизонтальній
площині

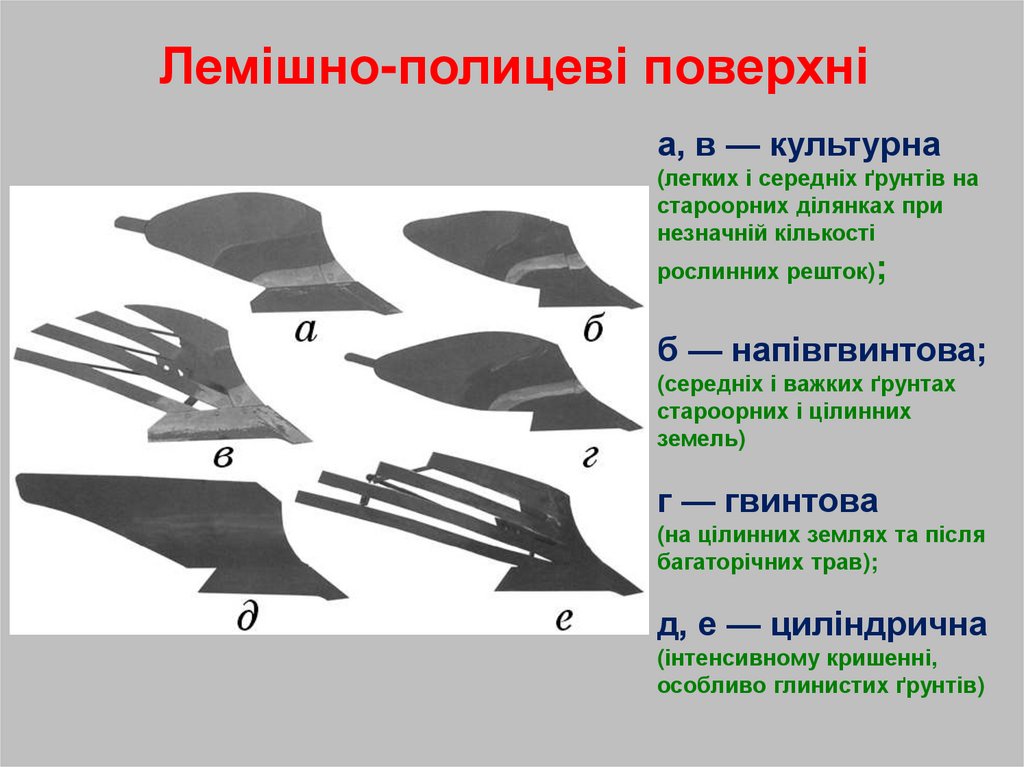

17. Лемішно-полицеві поверхні

а, в — культурна
(легких і середніх ґрунтів на
староорних ділянках при
незначній кількості
рослинних решток);
б — напівгвинтова;
(середніх і важких ґрунтах
староорних і цілинних
земель)
г — гвинтова
(на цілинних землях та після
багаторічних трав);
д, е — циліндрична
(інтенсивному кришенні,
особливо глинистих ґрунтів)

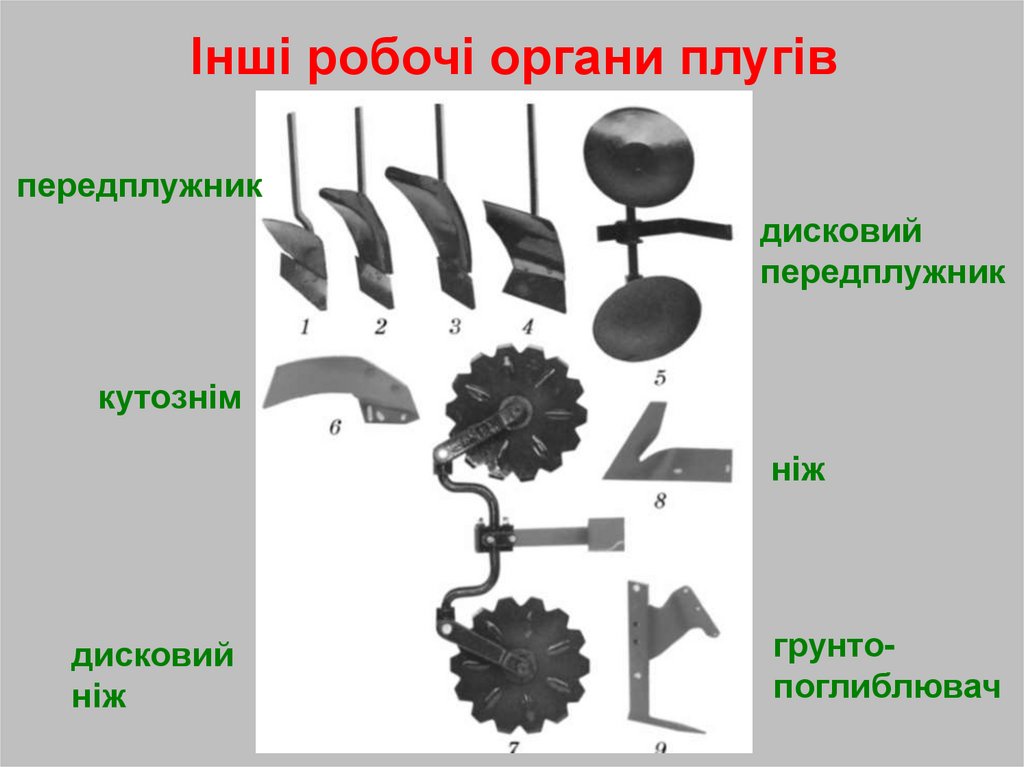

18. Інші робочі органи плугів

передплужник
дисковий
передплужник
кутознім
ніж
дисковий
ніж
грунтопоглиблювач

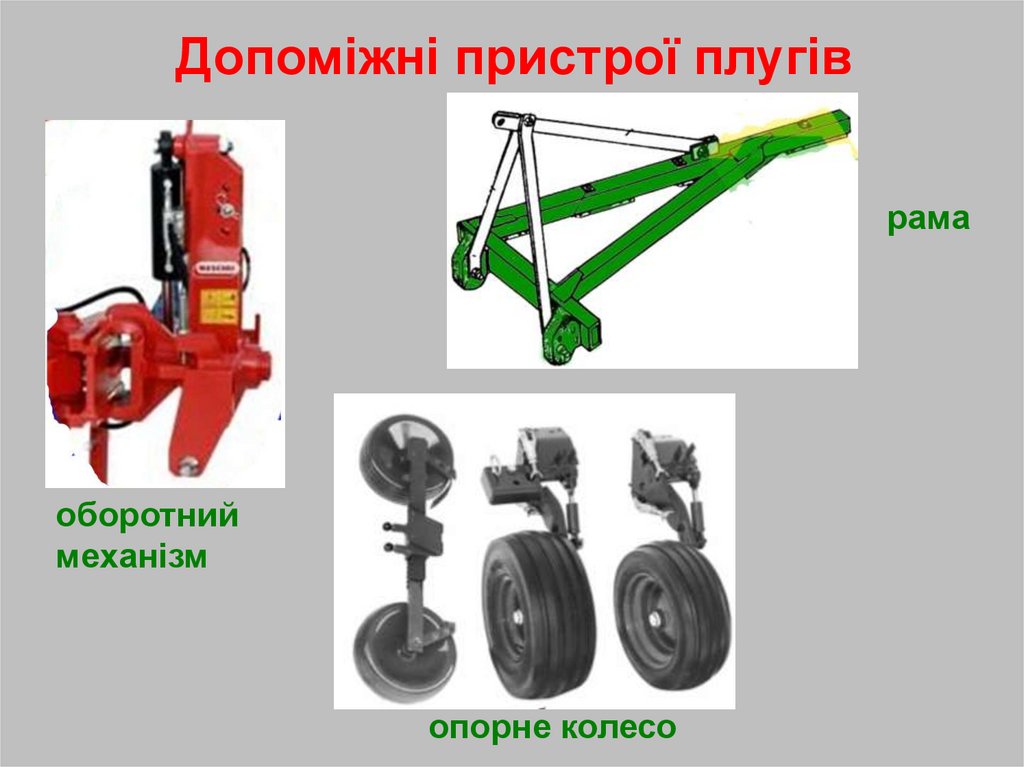

19. Допоміжні пристрої плугів

рама
оборотний
механізм
опорне колесо

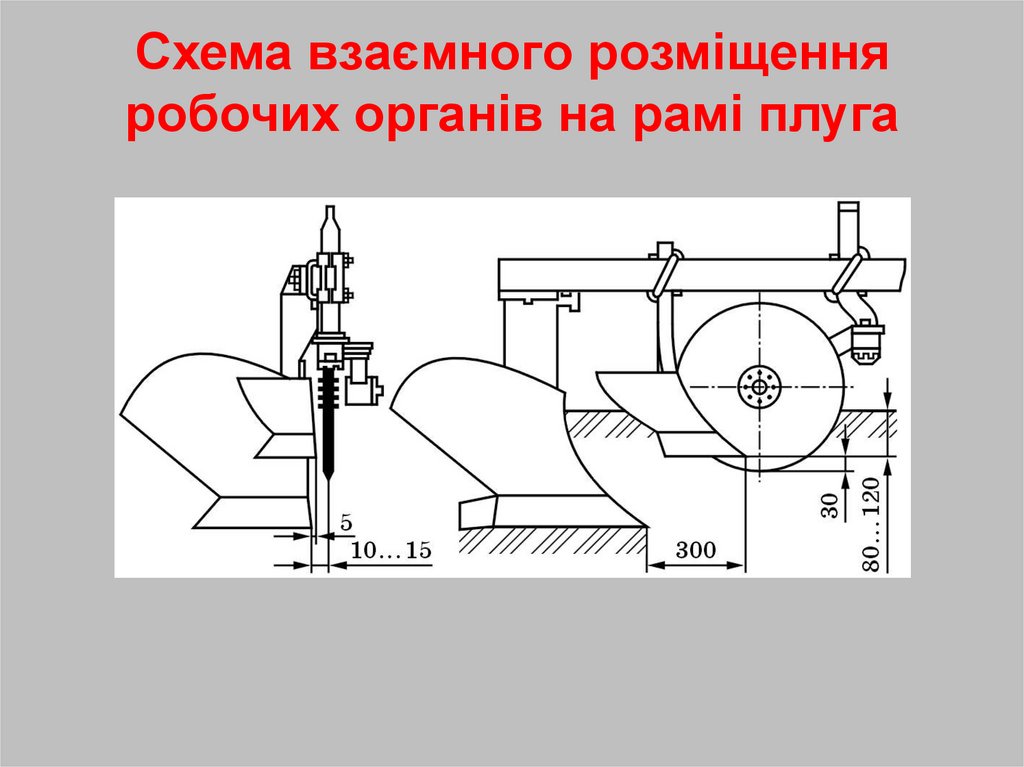

20. Схема взаємного розміщення робочих органів на рамі плуга

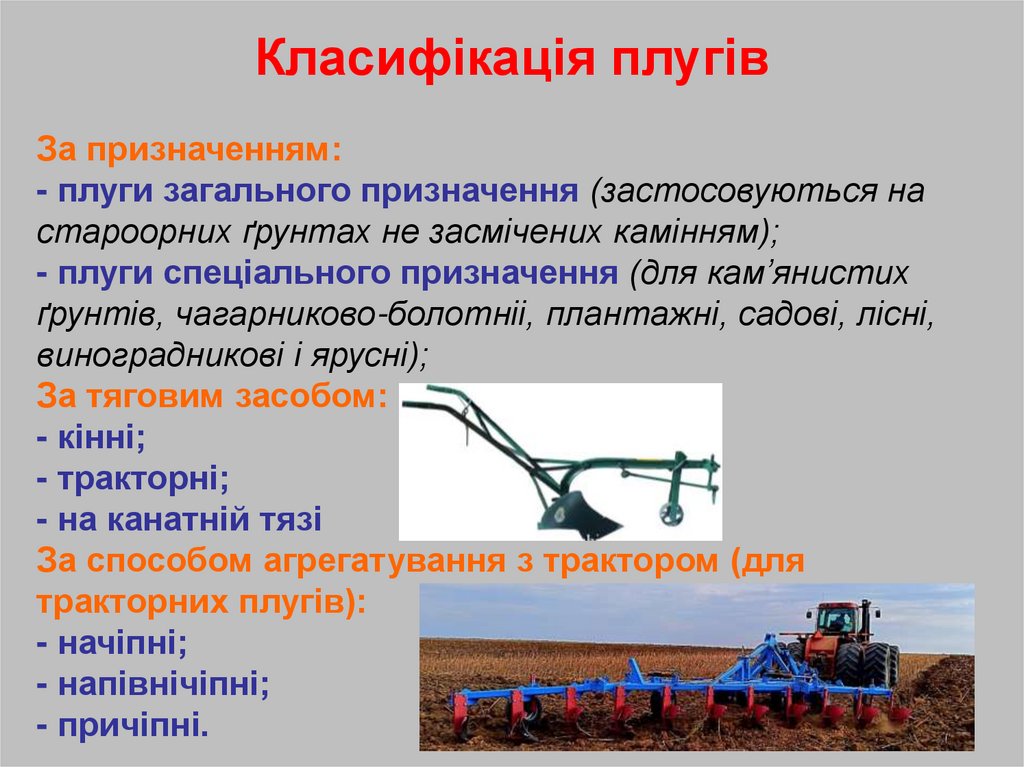

21. Класифікація плугів

За призначенням:
- плуги загального призначення (застосовуються на
староорних ґрунтах не засмічених камінням);
- плуги спеціального призначення (для кам’янистих
ґрунтів, чагарниково-болотніі, плантажні, садові, лісні,
виноградникові і ярусні);
За тяговим засобом:
- кінні;
- тракторні;
- на канатній тязі
За способом агрегатування з трактором (для
тракторних плугів):
- начіпні;
- напівнічіпні;
- причіпні.

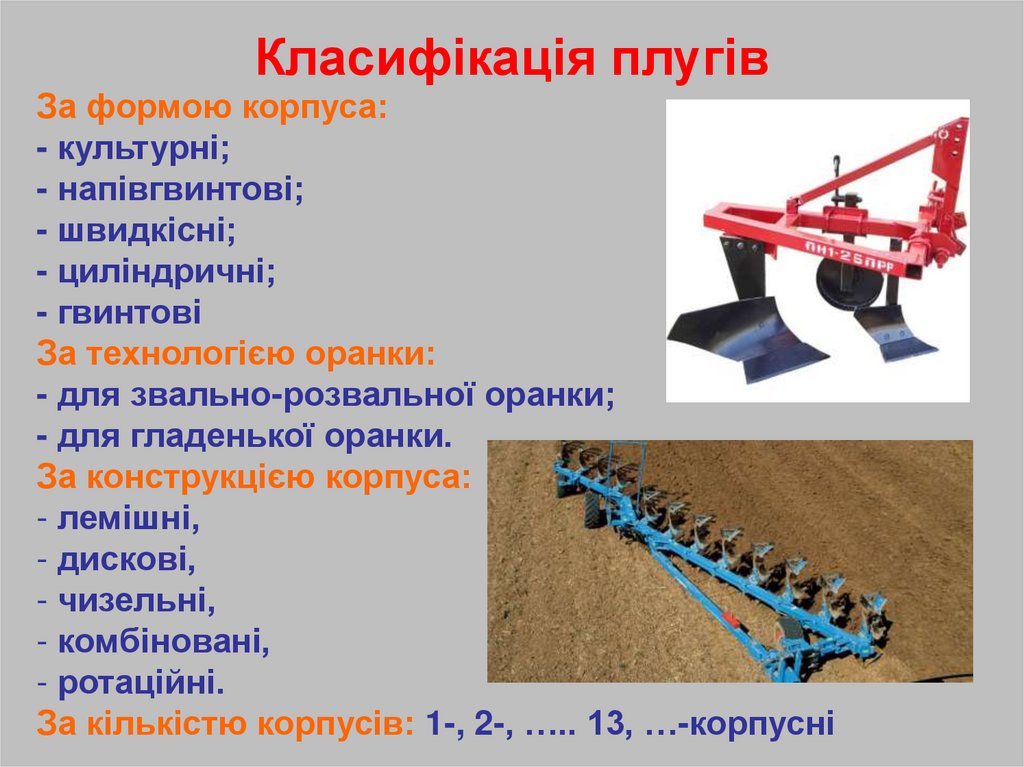

22. Класифікація плугів

За формою корпуса:
- культурні;
- напівгвинтові;
- швидкісні;
- циліндричні;
- гвинтові
За технологією оранки:
- для звально-розвальної оранки;
- для гладенької оранки.
За конструкцією корпуса:
- лемішні,
- дискові,
- чизельні,
- комбіновані,
- ротаційні.
За кількістю корпусів: 1-, 2-, ….. 13, …-корпусні

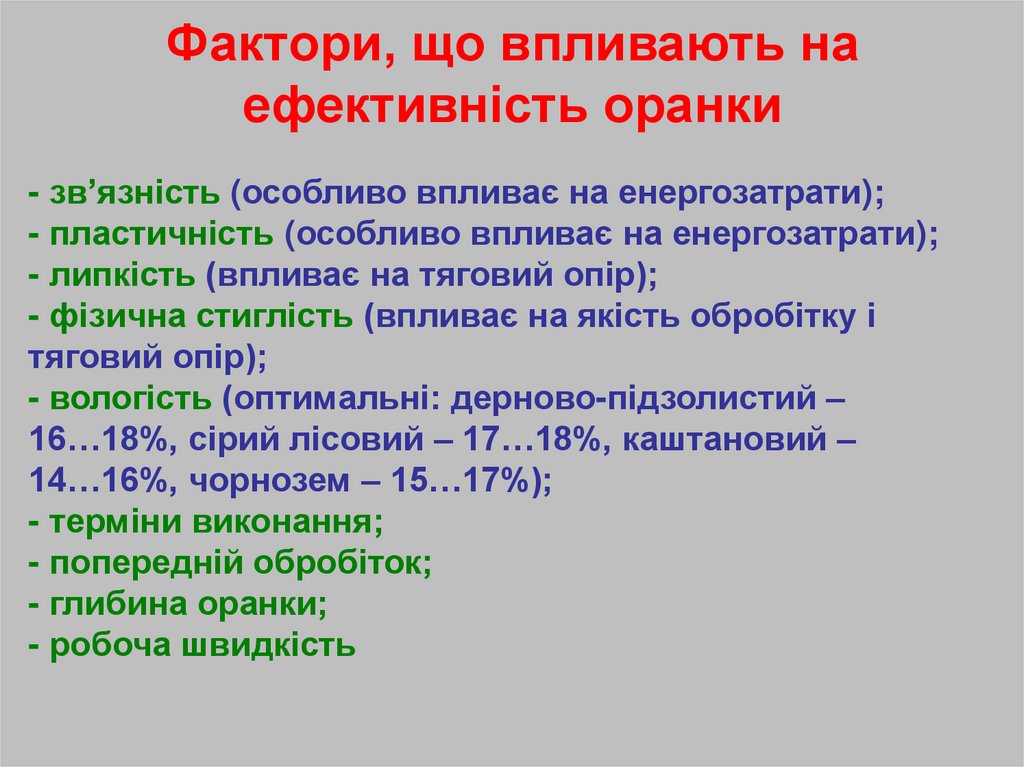

23. Фактори, що впливають на ефективність оранки

- зв’язність (особливо впливає на енергозатрати);
- пластичність (особливо впливає на енергозатрати);
- липкість (впливає на тяговий опір);
- фізична стиглість (впливає на якість обробітку і
тяговий опір);
- вологість (оптимальні: дерново-підзолистий –
16…18%, сірий лісовий – 17…18%, каштановий –
14…16%, чорнозем – 15…17%);
- терміни виконання;
- попередній обробіток;
- глибина оранки;
- робоча швидкість

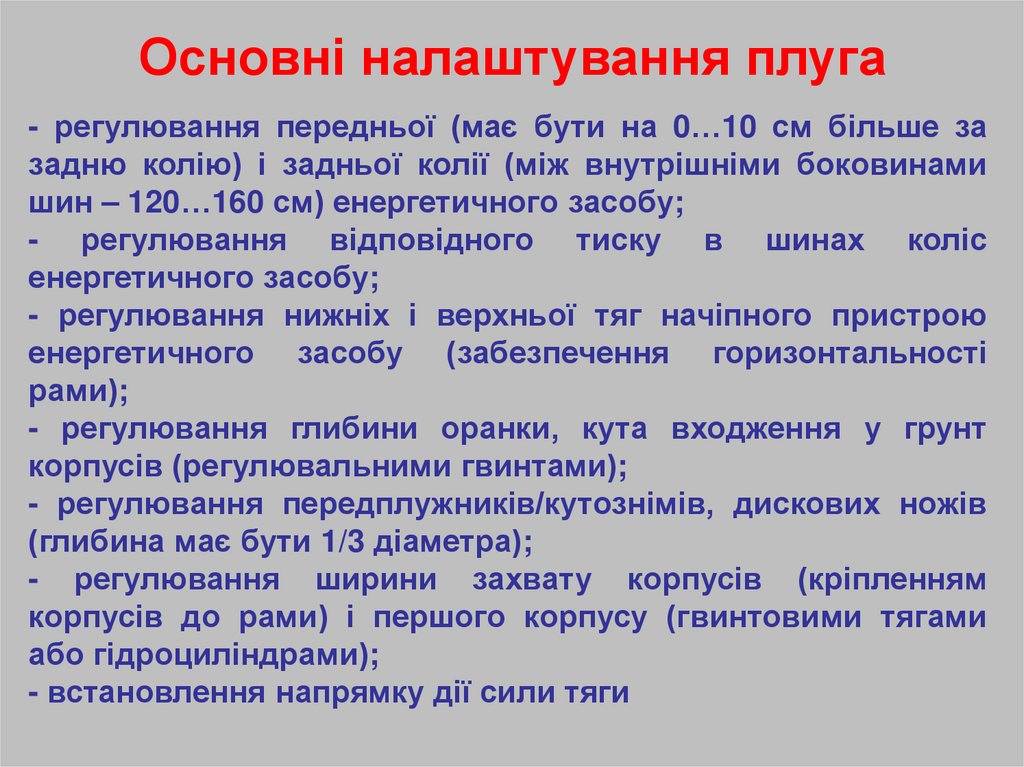

24. Основні налаштування плуга

- регулювання передньої (має бути на 0…10 см більше за
задню колію) і задньої колії (між внутрішніми боковинами
шин – 120…160 см) енергетичного засобу;
- регулювання відповідного тиску в шинах коліс
енергетичного засобу;
- регулювання нижніх і верхньої тяг начіпного пристрою
енергетичного засобу (забезпечення горизонтальності
рами);
- регулювання глибини оранки, кута входження у грунт
корпусів (регулювальними гвинтами);
- регулювання передплужників/кутознімів, дискових ножів
(глибина має бути 1/3 діаметра);
- регулювання ширини захвату корпусів (кріпленням
корпусів до рами) і першого корпусу (гвинтовими тягами
або гідроциліндрами);
- встановлення напрямку дії сили тяги

25. Регулювання глибини оранки

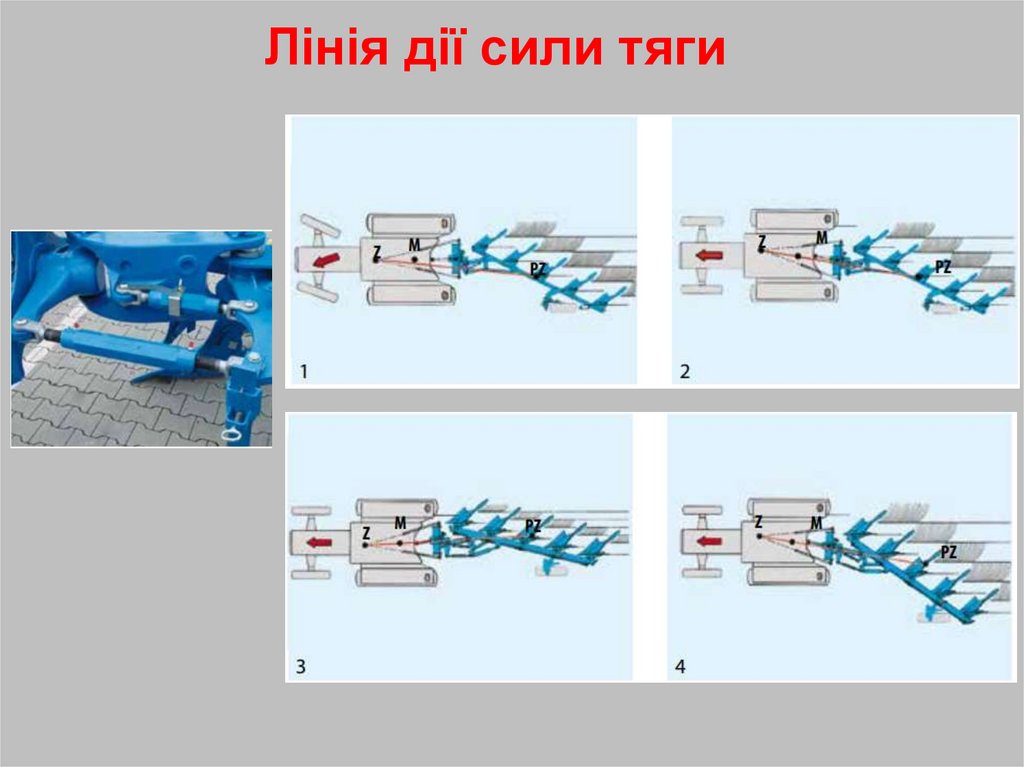

26. Лінія дії сили тяги

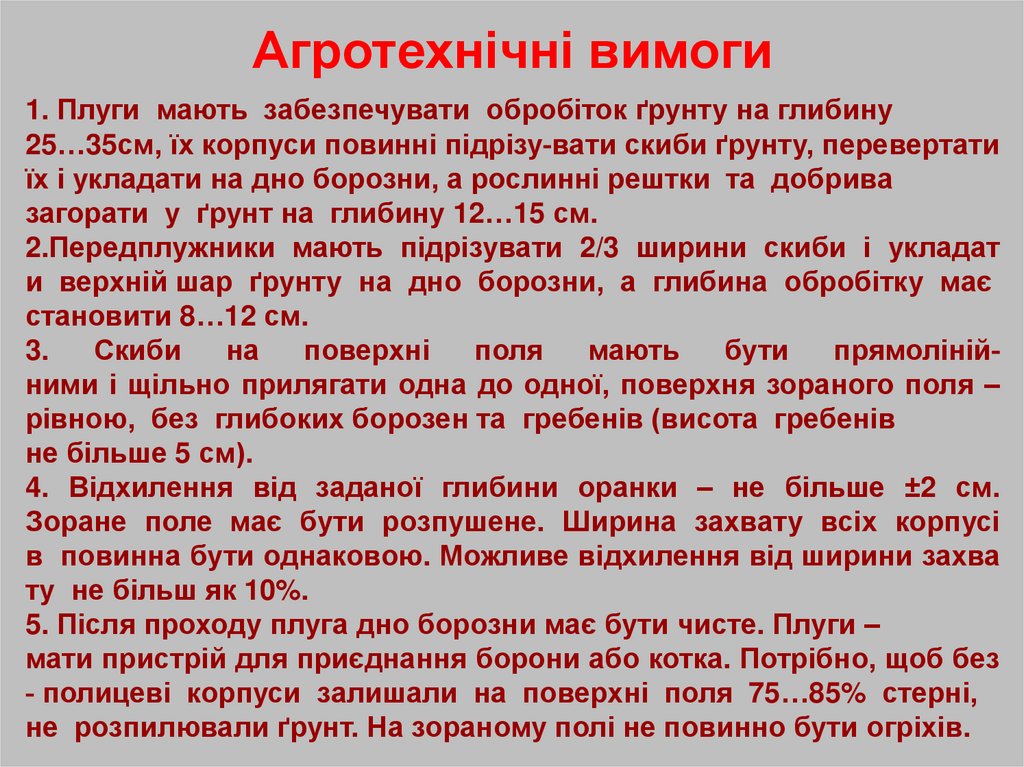

27. Агротехнічні вимоги

1. Плуги мають забезпечувати обробіток ґрунту на глибину
25…35см, їх корпуси повинні підрізу‐вати скиби ґрунту, перевертати
їх і укладати на дно борозни, а рослинні рештки та добрива
загорати у ґрунт на глибину 12…15 см.
2.Передплужники мають підрізувати 2/3 ширини скиби і укладат
и верхній шар ґрунту на дно борозни, а глибина обробітку має
становити 8…12 см.
3.
Скиби
на
поверхні
поля
мають
бути
прямоліній‐
ними і щільно прилягати одна до одної, поверхня зораного поля –
рівною, без глибоких борозен та гребенів (висота гребенів
не більше 5 см).
4. Відхилення від заданої глибини оранки – не більше ±2 см.
Зоране поле має бути розпушене. Ширина захвату всіх корпусі
в повинна бути однаковою. Можливе відхилення від ширини захва
ту не більш як 10%.
5. Після проходу плуга дно борозни має бути чисте. Плуги –
мати пристрій для приєднання борони або котка. Потрібно, щоб без
‐ полицеві корпуси залишали на поверхні поля 75…85% стерні,
не розпилювали ґрунт. На зораному полі не повинно бути огріхів.

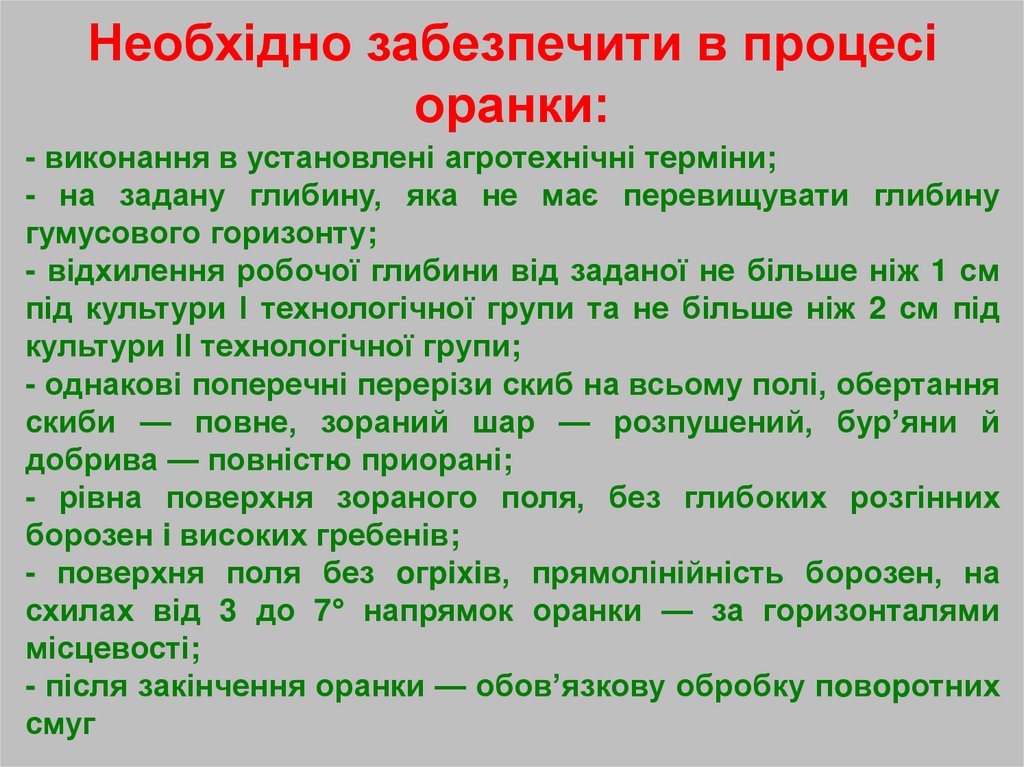

28. Необхідно забезпечити в процесі оранки:

- виконання в установлені агротехнічні терміни;
- на задану глибину, яка не має перевищувати глибину
гумусового горизонту;
- відхилення робочої глибини від заданої не більше ніж 1 см
під культури І технологічної групи та не більше ніж 2 см під
культури ІІ технологічної групи;
- однакові поперечні перерізи скиб на всьому полі, обертання
скиби — повне, зораний шар — розпушений, бур’яни й
добрива — повністю приорані;
- рівна поверхня зораного поля, без глибоких розгінних
борозен i високих гребенів;
- поверхня поля без oгpixiв, прямолінійність борозен, на
схилах від 3 до 7° напрямок оранки — за горизонталями
місцевості;
- після закінчення оранки — обов’язкову обробку пoвopотних
смуг
