1.

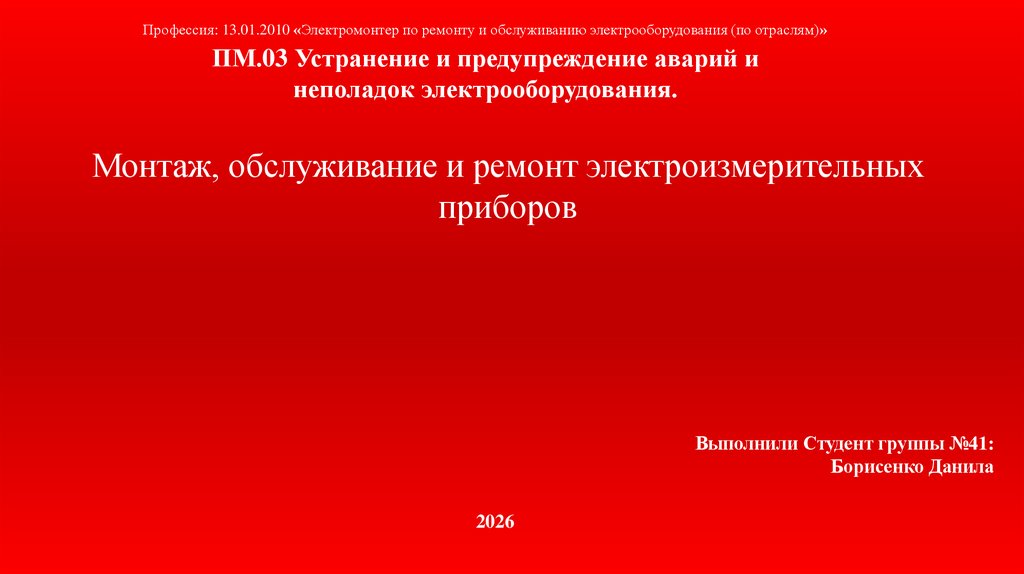

Профессия: 13.01.2010 «Электромонтер по ремонту и обслуживанию электрооборудования (по отраслям)»
ПМ.03 Устранение и предупреждение аварий и
неполадок электрооборудования.
Монтаж, обслуживание и ремонт электроизмерительных
приборов
Выполнили Студент группы №41:
Борисенко Данила
2026

2.

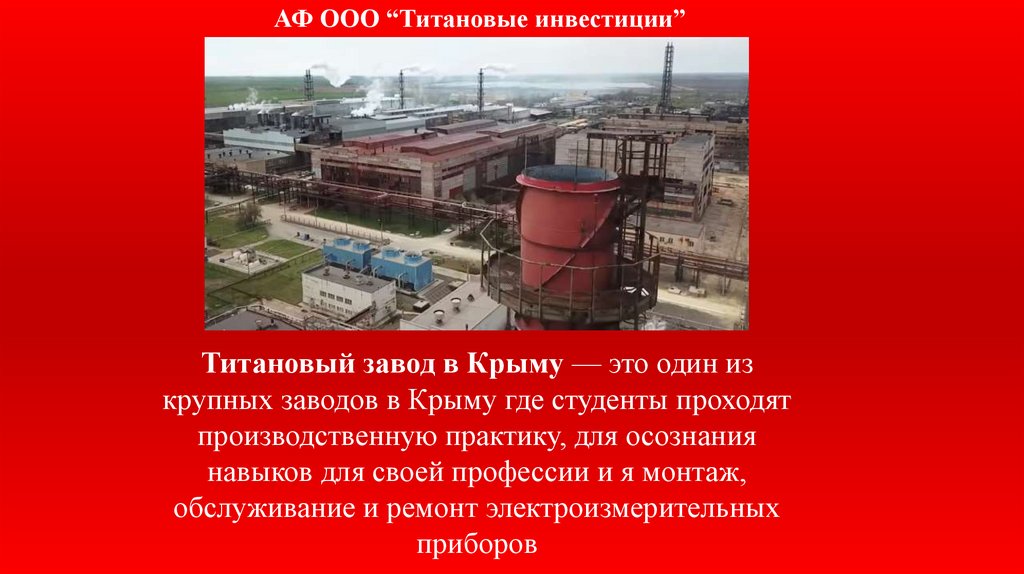

АФ ООО “Титановые инвестиции”
Титановый завод в Крыму — это один из
крупных заводов в Крыму где студенты проходят
производственную практику, для осознания
навыков для своей профессии и я монтаж,
обслуживание и ремонт электроизмерительных
приборов

3.

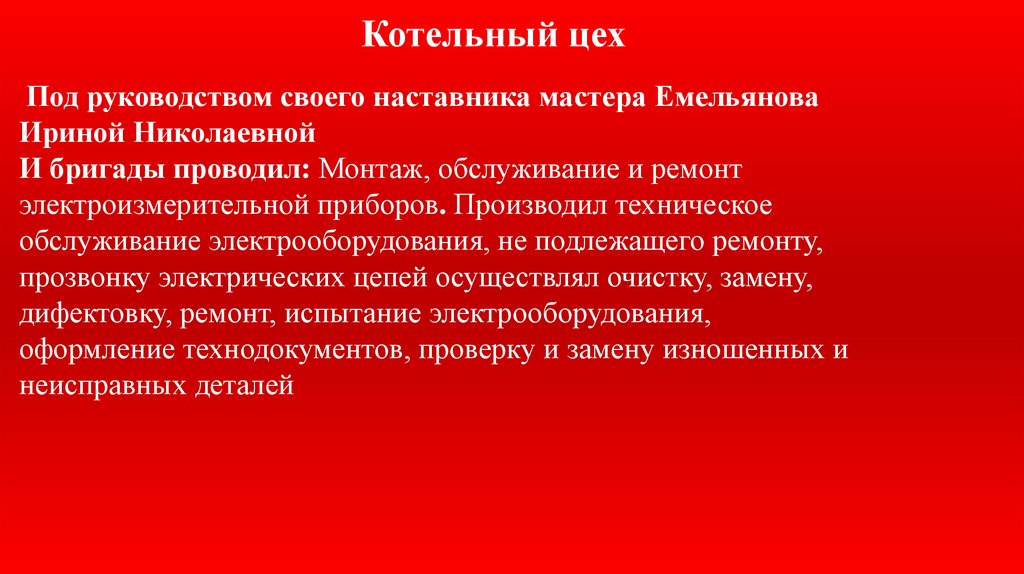

Котельный цех
Под руководством своего наставника мастера Емельянова
Ириной Николаевной
И бригады проводил: Монтаж, обслуживание и ремонт
электроизмерительной приборов. Производил техническое
обслуживание электрооборудования, не подлежащего ремонту,
прозвонку электрических цепей осуществлял очистку, замену,
дифектовку, ремонт, испытание электрооборудования,
оформление технодокументов, проверку и замену изношенных и
неисправных деталей

4.

Что такое электроизмерительные приборы
Электроизмерительные приборы — это технические
устройства, предназначенные для измерения
различных электрических величин в электрических
цепях и установках. К таким величинам относятся
сила тока, напряжение, сопротивление, мощность,
частота и электрическая энергия. Эти приборы
позволяют контролировать работу
электрооборудования, выявлять неисправности,
обеспечивать безопасность эксплуатации и точность
работы электрических систем.
Электроизмерительные приборы применяются в
быту, промышленности, энергетике, на транспорте
и в учебных лабораториях..

5.

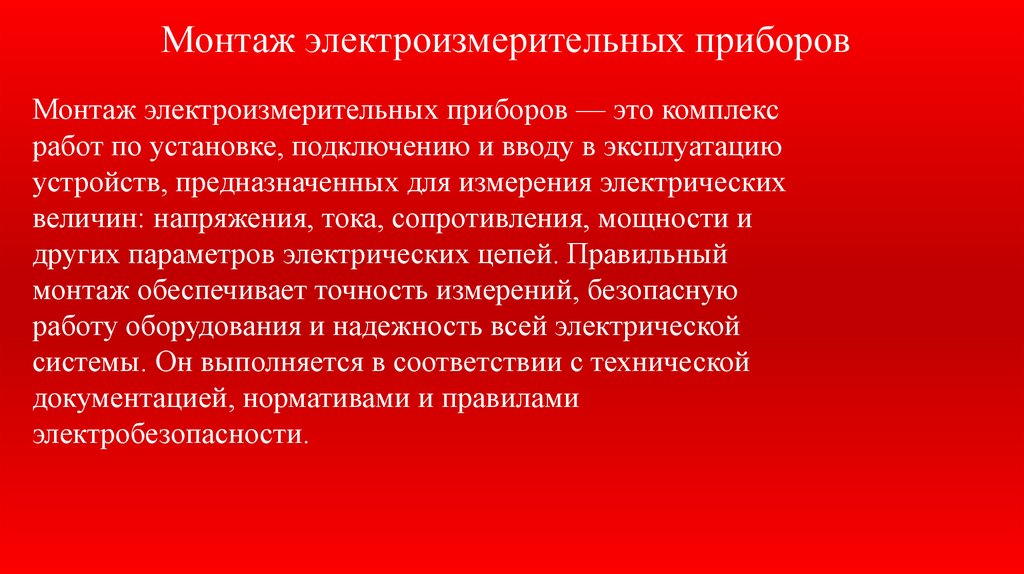

Монтаж электроизмерительных приборов
Монтаж электроизмерительных приборов — это комплекс
работ по установке, подключению и вводу в эксплуатацию
устройств, предназначенных для измерения электрических
величин: напряжения, тока, сопротивления, мощности и
других параметров электрических цепей. Правильный
монтаж обеспечивает точность измерений, безопасную
работу оборудования и надежность всей электрической
системы. Он выполняется в соответствии с технической
документацией, нормативами и правилами
электробезопасности.

6.

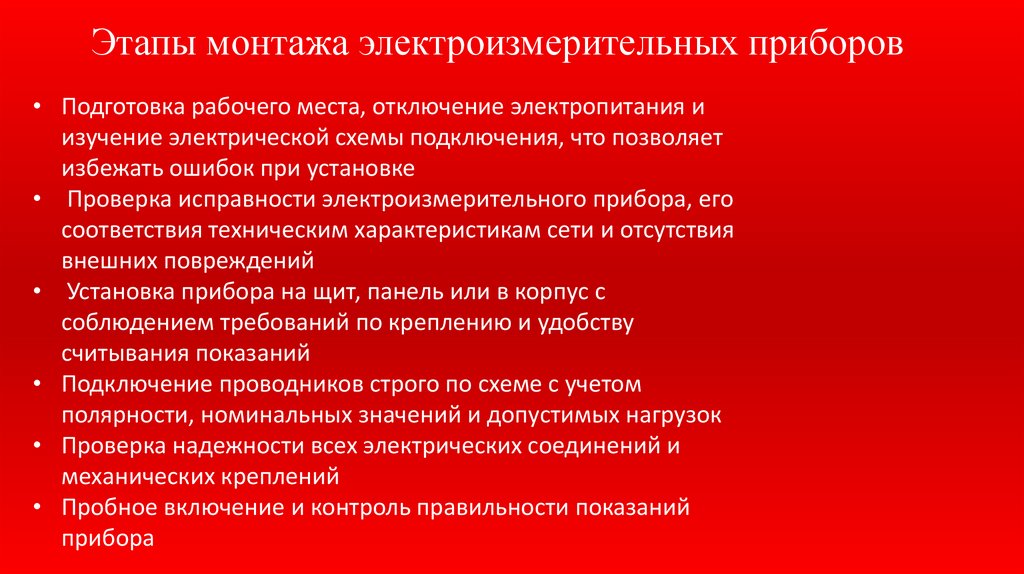

Этапы монтажа электроизмерительных приборов
• Подготовка рабочего места, отключение электропитания и
изучение электрической схемы подключения, что позволяет
избежать ошибок при установке
• Проверка исправности электроизмерительного прибора, его
соответствия техническим характеристикам сети и отсутствия
внешних повреждений
• Установка прибора на щит, панель или в корпус с
соблюдением требований по креплению и удобству
считывания показаний
• Подключение проводников строго по схеме с учетом
полярности, номинальных значений и допустимых нагрузок
• Проверка надежности всех электрических соединений и
механических креплений
• Пробное включение и контроль правильности показаний
прибора

7.

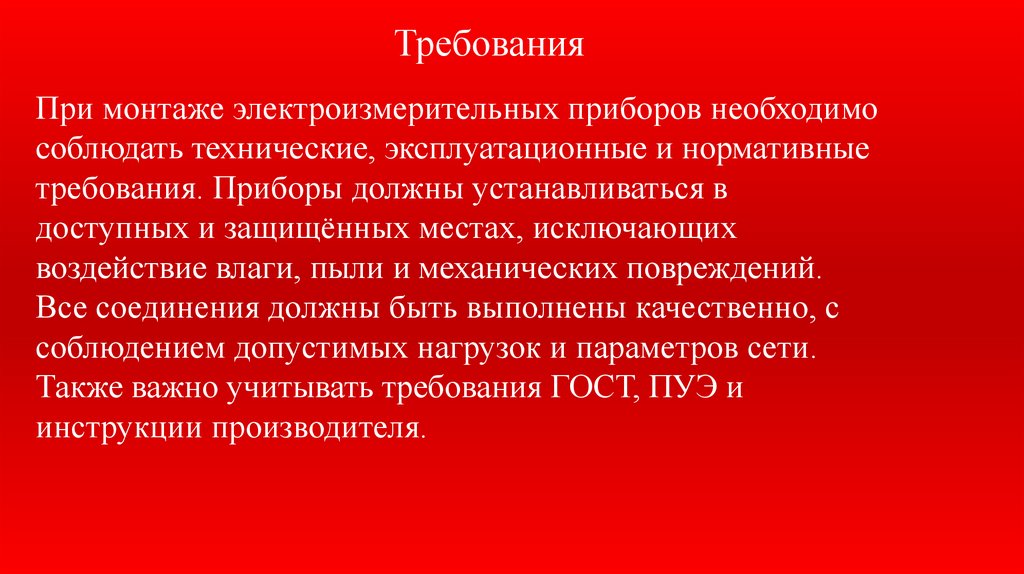

Требования
При монтаже электроизмерительных приборов необходимо
соблюдать технические, эксплуатационные и нормативные
требования. Приборы должны устанавливаться в
доступных и защищённых местах, исключающих
воздействие влаги, пыли и механических повреждений.
Все соединения должны быть выполнены качественно, с
соблюдением допустимых нагрузок и параметров сети.
Также важно учитывать требования ГОСТ, ПУЭ и
инструкции производителя.

8.

Виды электроизмерительных приборов
• Приборы для измерения силы тока, применяемые для контроля нагрузки в
электрических цепях, например амперметры различных типов
• Приборы для измерения напряжения, используемые для проверки
параметров электросети, например вольтметры и индикаторы напряжения
• Приборы для измерения электрического сопротивления, позволяющие
выявлять обрывы и неисправности цепей, например омметры и
мультиметры
• Приборы для измерения мощности и электрической энергии, применяемые
для учета потребления, например ваттметры и электросчетчики
• Универсальные электроизмерительные приборы, совмещающие несколько
функций измерения, например цифровые мультиметры и тестеры

9.

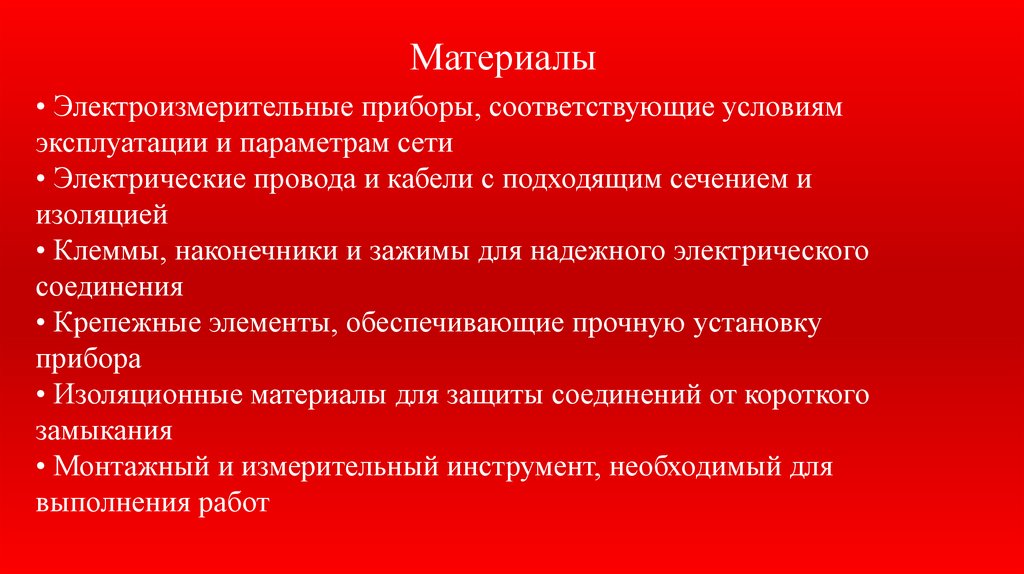

Материалы
• Электроизмерительные приборы, соответствующие условиям
эксплуатации и параметрам сети
• Электрические провода и кабели с подходящим сечением и
изоляцией
• Клеммы, наконечники и зажимы для надежного электрического
соединения
• Крепежные элементы, обеспечивающие прочную установку
прибора
• Изоляционные материалы для защиты соединений от короткого
замыкания
• Монтажный и измерительный инструмент, необходимый для
выполнения работ

10.

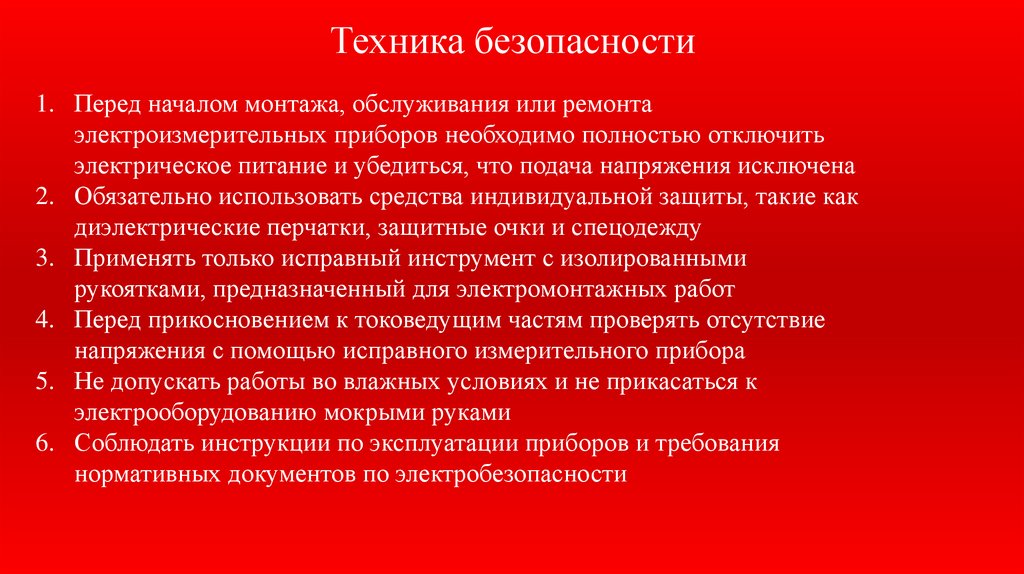

Техника безопасности
1. Перед началом монтажа, обслуживания или ремонта
электроизмерительных приборов необходимо полностью отключить
электрическое питание и убедиться, что подача напряжения исключена
2. Обязательно использовать средства индивидуальной защиты, такие как
диэлектрические перчатки, защитные очки и спецодежду
3. Применять только исправный инструмент с изолированными
рукоятками, предназначенный для электромонтажных работ
4. Перед прикосновением к токоведущим частям проверять отсутствие
напряжения с помощью исправного измерительного прибора
5. Не допускать работы во влажных условиях и не прикасаться к
электрооборудованию мокрыми руками
6. Соблюдать инструкции по эксплуатации приборов и требования
нормативных документов по электробезопасности

11.

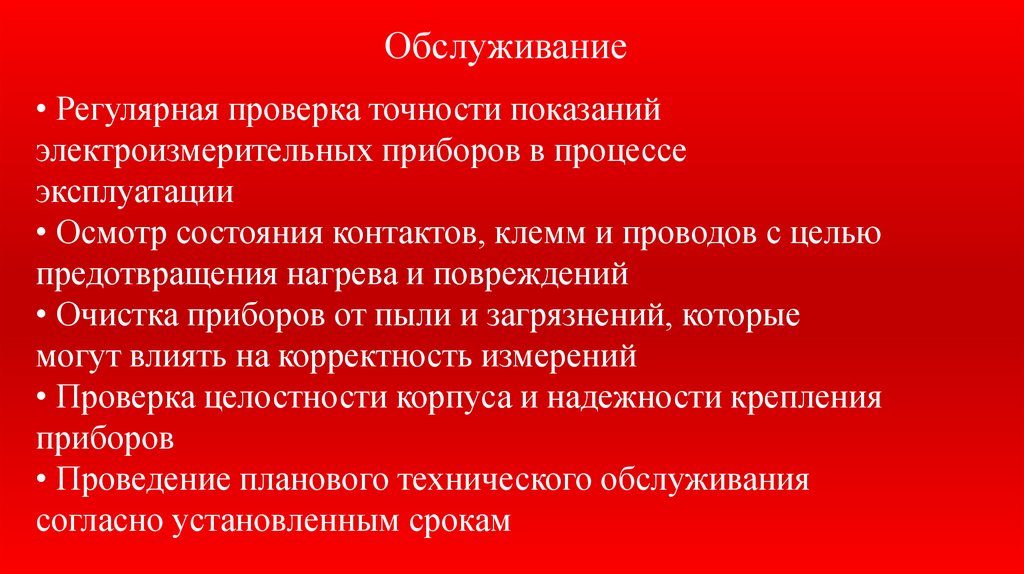

Обслуживание
• Регулярная проверка точности показаний
электроизмерительных приборов в процессе
эксплуатации
• Осмотр состояния контактов, клемм и проводов с целью
предотвращения нагрева и повреждений
• Очистка приборов от пыли и загрязнений, которые
могут влиять на корректность измерений
• Проверка целостности корпуса и надежности крепления
приборов
• Проведение планового технического обслуживания
согласно установленным срокам

12.

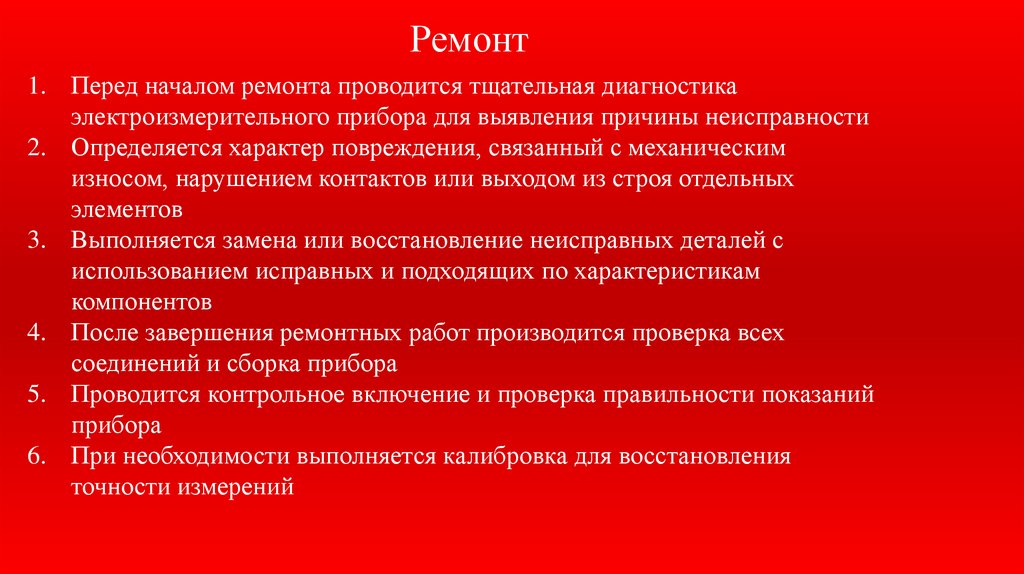

Ремонт
1. Перед началом ремонта проводится тщательная диагностика
электроизмерительного прибора для выявления причины неисправности
2. Определяется характер повреждения, связанный с механическим
износом, нарушением контактов или выходом из строя отдельных
элементов
3. Выполняется замена или восстановление неисправных деталей с
использованием исправных и подходящих по характеристикам
компонентов
4. После завершения ремонтных работ производится проверка всех
соединений и сборка прибора
5. Проводится контрольное включение и проверка правильности показаний
прибора
6. При необходимости выполняется калибровка для восстановления
точности измерений

13.

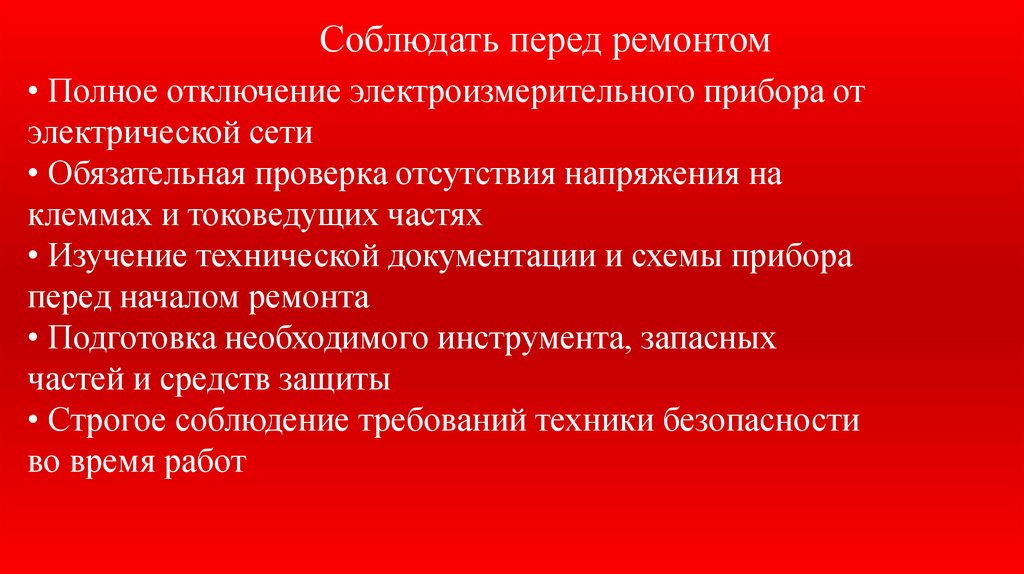

Соблюдать перед ремонтом
• Полное отключение электроизмерительного прибора от
электрической сети
• Обязательная проверка отсутствия напряжения на
клеммах и токоведущих частях
• Изучение технической документации и схемы прибора
перед началом ремонта
• Подготовка необходимого инструмента, запасных
частей и средств защиты
• Строгое соблюдение требований техники безопасности
во время работ

14.

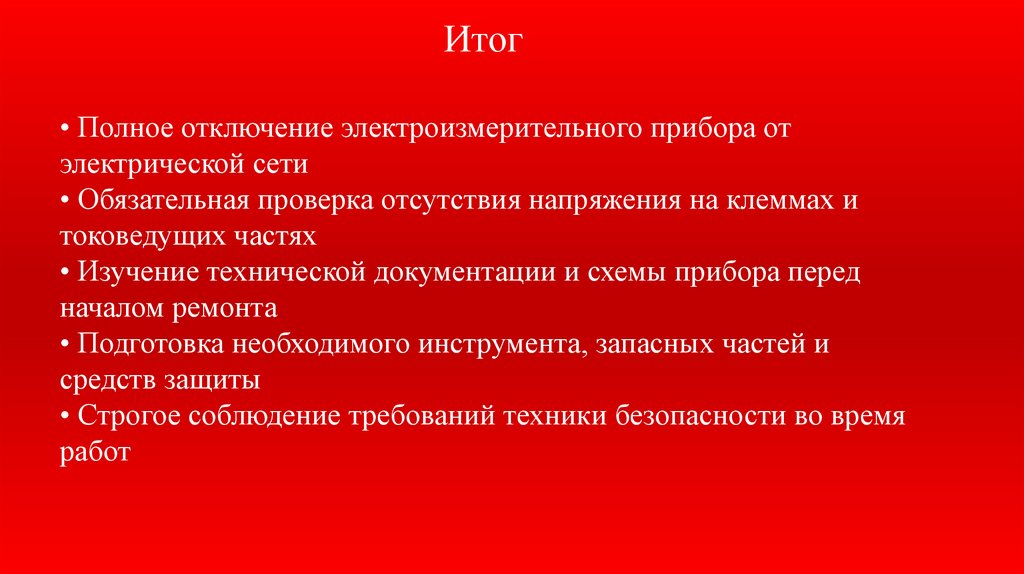

Итог
• Полное отключение электроизмерительного прибора от
электрической сети
• Обязательная проверка отсутствия напряжения на клеммах и
токоведущих частях
• Изучение технической документации и схемы прибора перед
началом ремонта
• Подготовка необходимого инструмента, запасных частей и
средств защиты
• Строгое соблюдение требований техники безопасности во время
работ

15.

Литература и Источники
1. Власов В. Г. Электрические измерения и электроизмерительные приборы — учебное пособие, в
котором подробно рассматриваются виды приборов, принципы их работы, монтаж и эксплуатация
2. Кудрин Б. И. Основы электротехники и электроизмерений — базовый учебник для изучения
электрических величин и методов их измерения
3. Гуревич В. И. Электроизмерительные приборы и измерения — книга, посвящённая устройству,
классификации и применению электроизмерительных приборов
4. Правила устройства электроустановок (ПУЭ) — нормативный документ, регламентирующий
требования к монтажу и безопасности электрооборудования
