praktika_OSPF + теория

1. OSPF (Open Shortest Path First)

2.  OSPF

OSPF

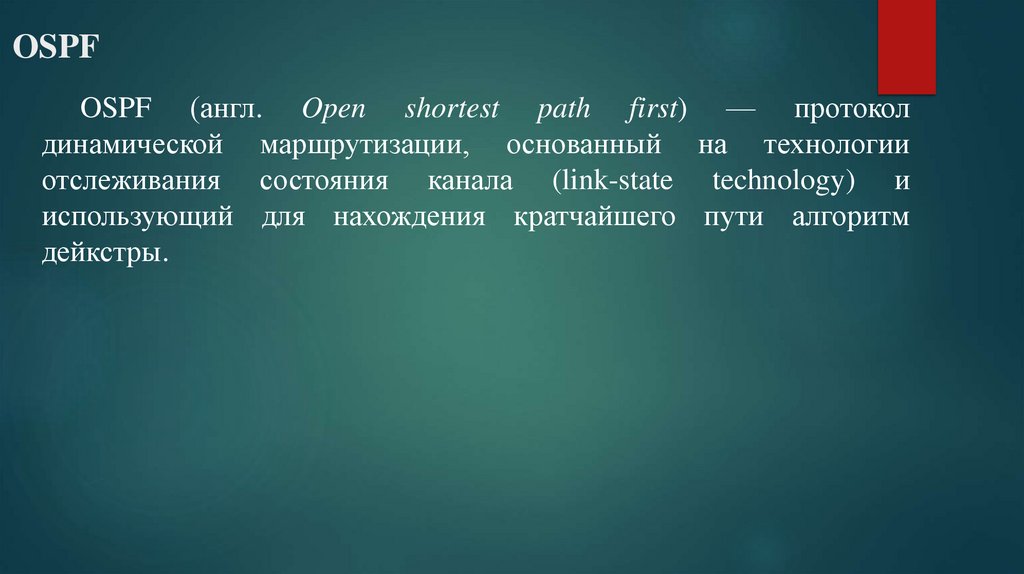

OSPF (англ. Open shortest path first) — протокол
динамической маршрутизации, основанный на технологии
отслеживания состояния канала (link-state technology) и
использующий для нахождения кратчайшего пути алгоритм
дейкстры.

3.  OSPF

OSPF

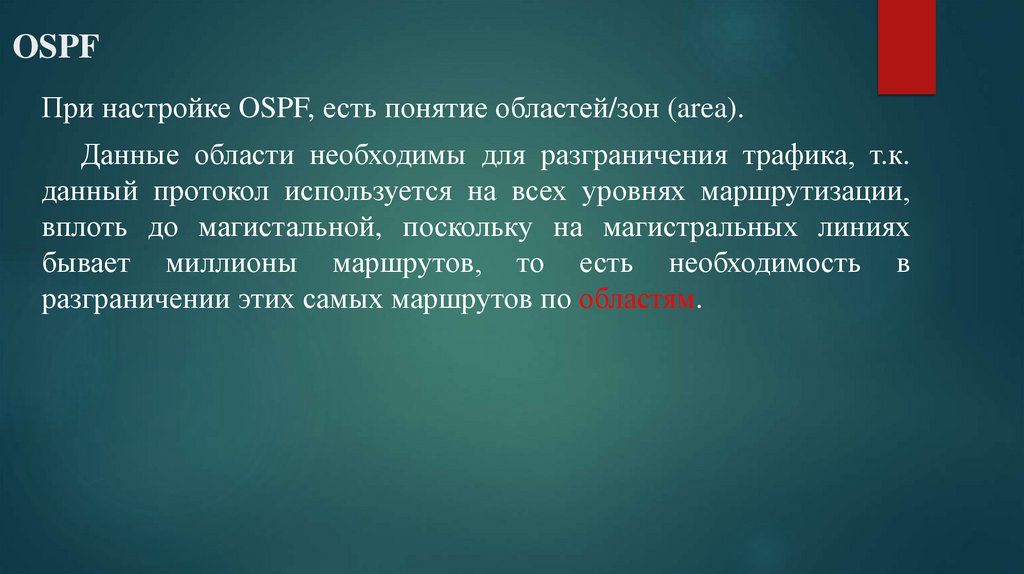

При настройке OSPF, есть понятие областей/зон (area).
Данные области необходимы для разграничения трафика, т.к.
данный протокол используется на всех уровнях маршрутизации,
вплоть до магистальной, поскольку на магистральных линиях
бывает миллионы маршрутов, то есть необходимость в
разграничении этих самых маршрутов по областям.

4.  OSPF

OSPF

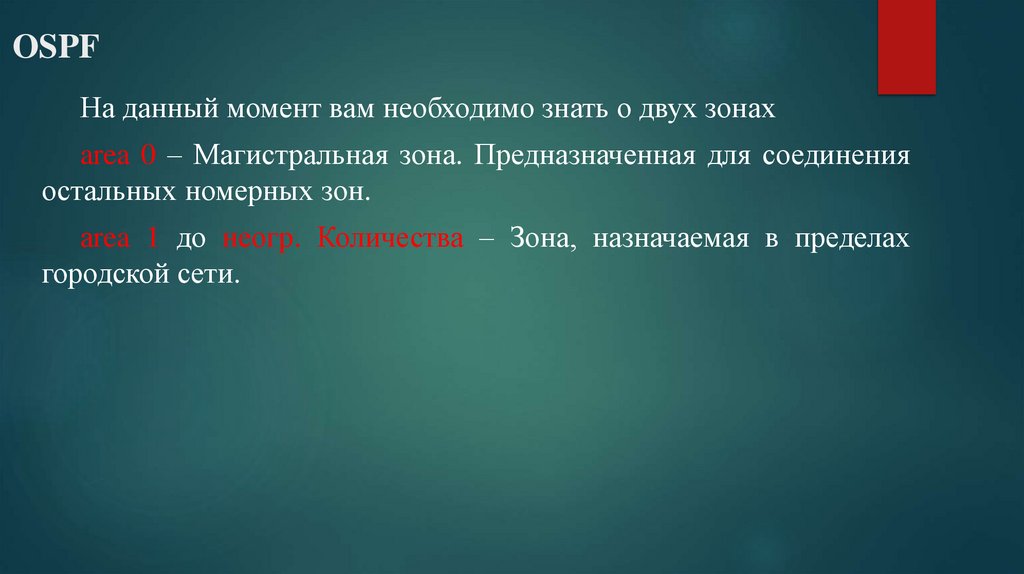

На данный момент вам необходимо знать о двух зонах
area 0 – Магистральная зона. Предназначенная для соединения
остальных номерных зон.
аrea 1 до неогр. Количества – Зона, назначаемая в пределах
городской сети.

5.  OSPF

OSPF

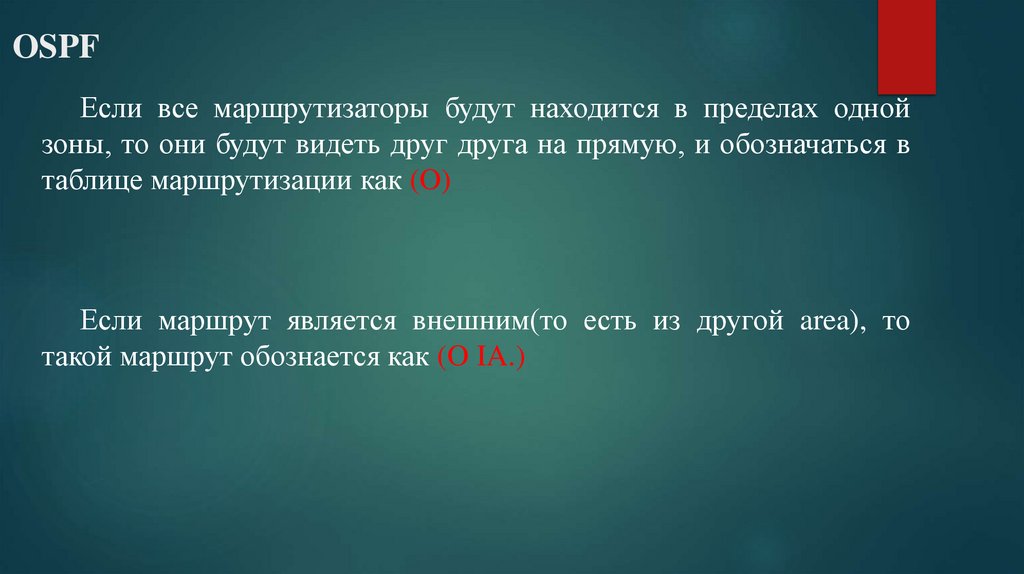

Если все маршрутизаторы будут находится в пределах одной
зоны, то они будут видеть друг друга на прямую, и обозначаться в
таблице маршрутизации как (O)
Если маршрут является внешним(то есть из другой area), то
такой маршрут обознается как (O IA.)

6.  OSPF

OSPF

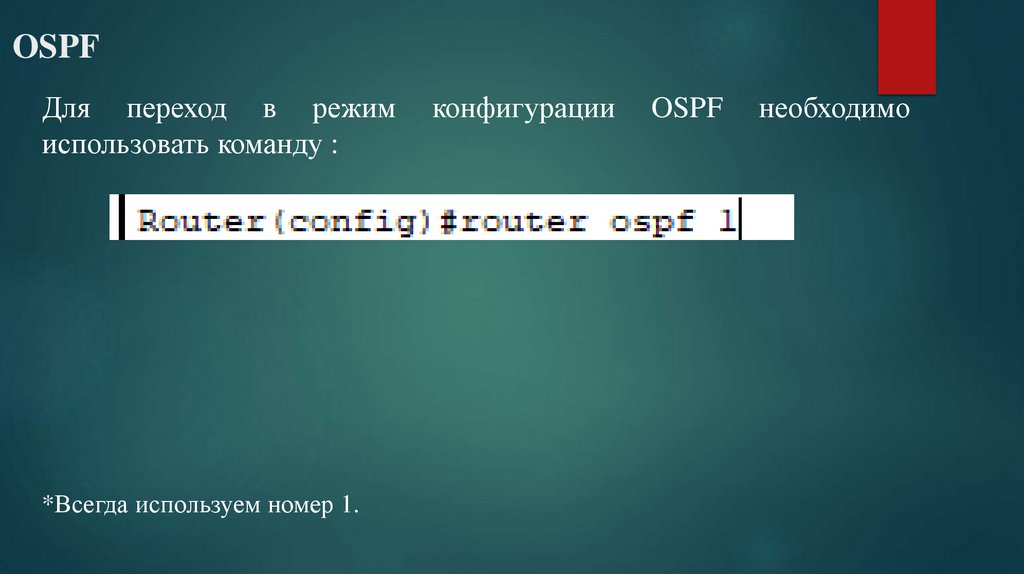

Для переход в режим
использовать команду :
*Всегда используем номер 1.
конфигурации
OSPF
необходимо

7.  OSPF

OSPF

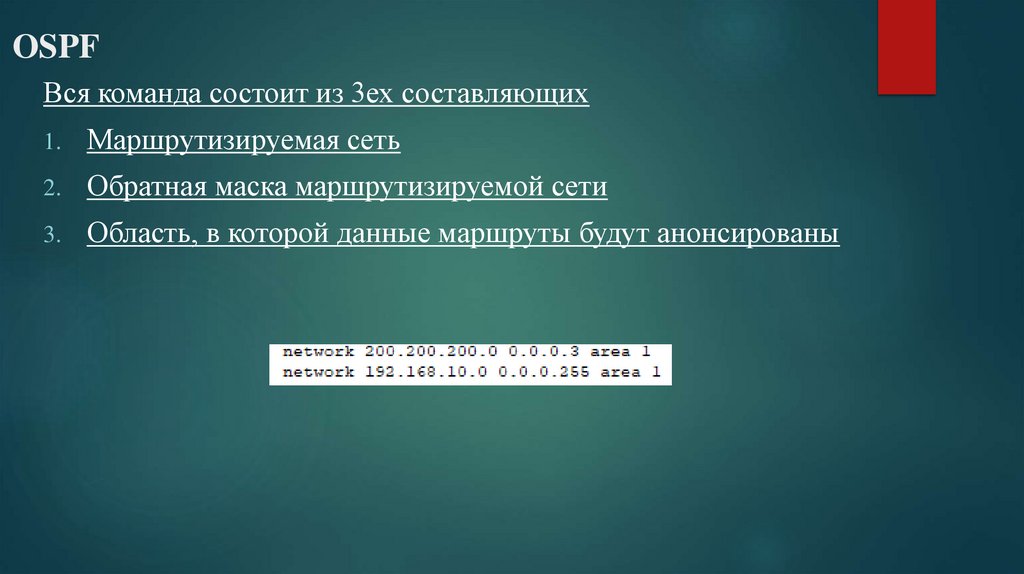

Вся команда состоит из 3ех составляющих
1.
Маршрутизируемая сеть
2.
Обратная маска маршрутизируемой сети
3.
Область, в которой данные маршруты будут анонсированы

8.  OSPF

OSPF

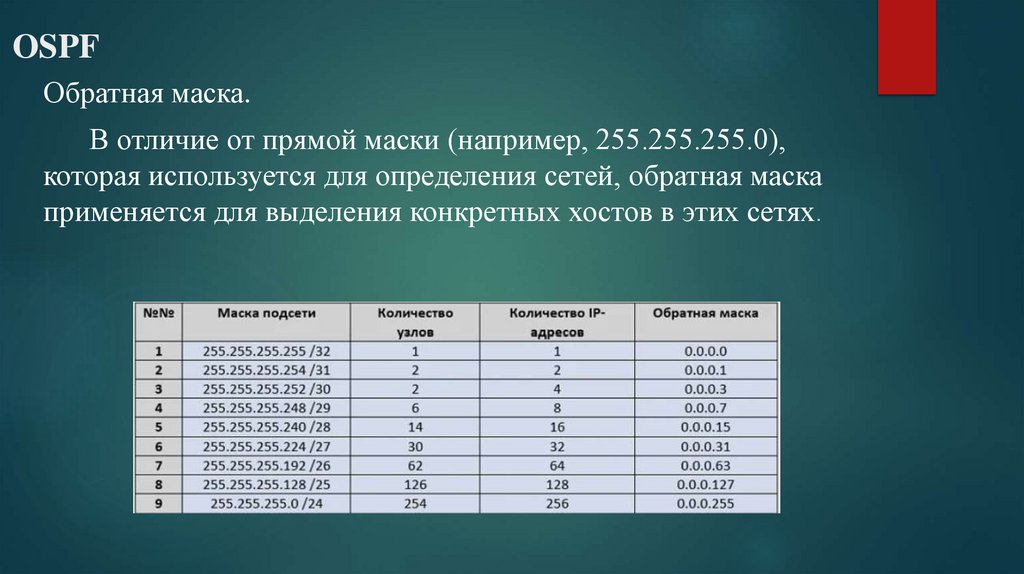

Обратная маска.
В отличие от прямой маски (например, 255.255.255.0),
которая используется для определения сетей, обратная маска
применяется для выделения конкретных хостов в этих сетях.

9.  OSPF

OSPF
Если на двух роутерах корректно прописать настройки, то два
маршрутизатора одновременно в консоли сообщат вам об
успешном соединение с соседом. Пример ниже

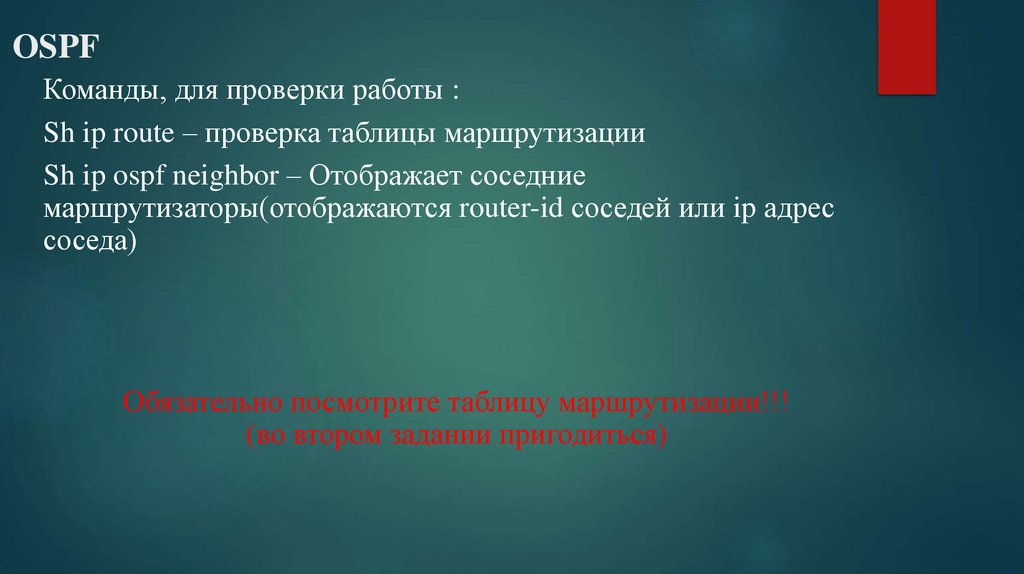

10.  OSPF

OSPF
Команды, для проверки работы :
Sh ip route – проверка таблицы маршрутизации
Sh ip ospf neighbor – Отображает соседние
маршрутизаторы(отображаются router-id соседей или ip адрес
соседа)
Обязательно посмотрите таблицу маршрутизации!!!
(во втором задании пригодиться)
