Тема 1

1. Радиотехнические системы

Министерство образования и науки Российской Федерации
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования
«Новгородский государственный университет имени Ярослава Мудрого»
Кафедра «Радиосистемы»
РАДИОТЕХНИЧЕСКИЕ СИСТЕМЫ
КОНСПЕКТ ЛЕКЦИЙ
ДЛЯ СТУДЕНТОВ
НАПРАВЛЕНИЯ ПОДГОТОВКИ 11.03.01 – «РАДИОТЕХНИКА»
Лектор
Доцент кафедры РС НовГУ
Жукова И.Н.

2. Радиотехнические системы

РАДИОТЕХНИЧЕСКИЕ СИСТЕМЫ
1 ХАРАКТЕРИКА И ПРИНЦИПЫ ПОСТРОЕНИЯ
РАДИОТЕХНИЧЕСКИХ СИСТЕМ

3. Определения и классификации

ОПРЕДЕЛЕНИЯ И КЛАССИФИКАЦИИ

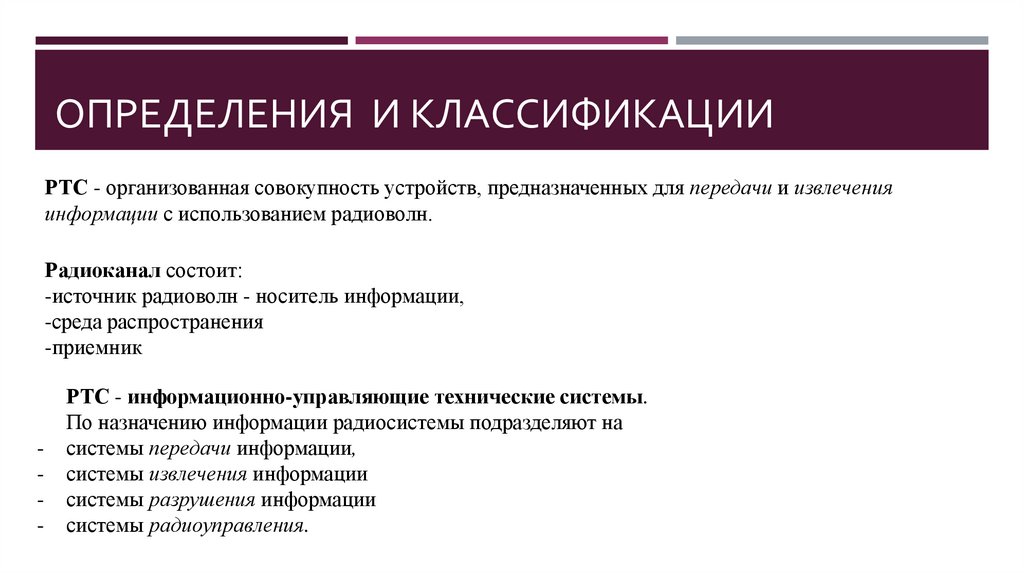

РТС - организованная совокупность устройств, предназначенных для передачи и извлечения
информации с использованием радиоволн.
Радиоканал состоит:
-источник радиоволн - носитель информации,
-среда распространения
-приемник
-
РТС - информационно-управляющие технические системы.
По назначению информации радиосистемы подразделяют на
системы передачи информации,
системы извлечения информации
системы разрушения информации
системы радиоуправления.

4. Определения и классификации

ОПРЕДЕЛЕНИЯ И КЛАССИФИКАЦИИ

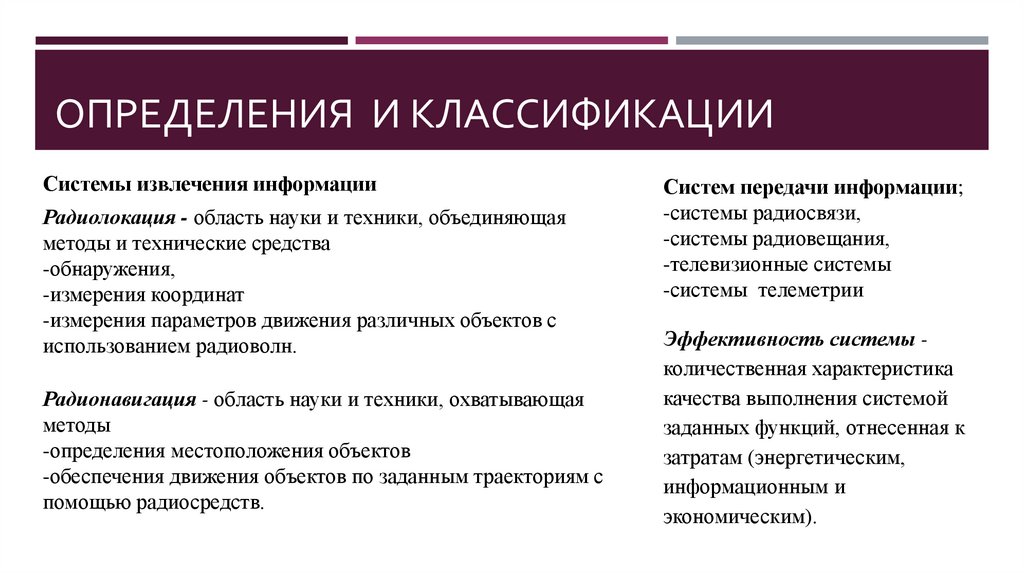

Системы извлечения информации
Радиолокация - область науки и техники, объединяющая
методы и технические средства
-обнаружения,
-измерения координат
-измерения параметров движения различных объектов с
использованием радиоволн.
Радионавигация - область науки и техники, охватывающая
методы
-определения местоположения объектов
-обеспечения движения объектов по заданным траекториям с
помощью радиосредств.
Систем передачи информации;
-системы радиосвязи,
-системы радиовещания,
-телевизионные системы
-системы телеметрии
Эффективность системы количественная характеристика
качества выполнения системой
заданных функций, отнесенная к
затратам (энергетическим,
информационным и
экономическим).

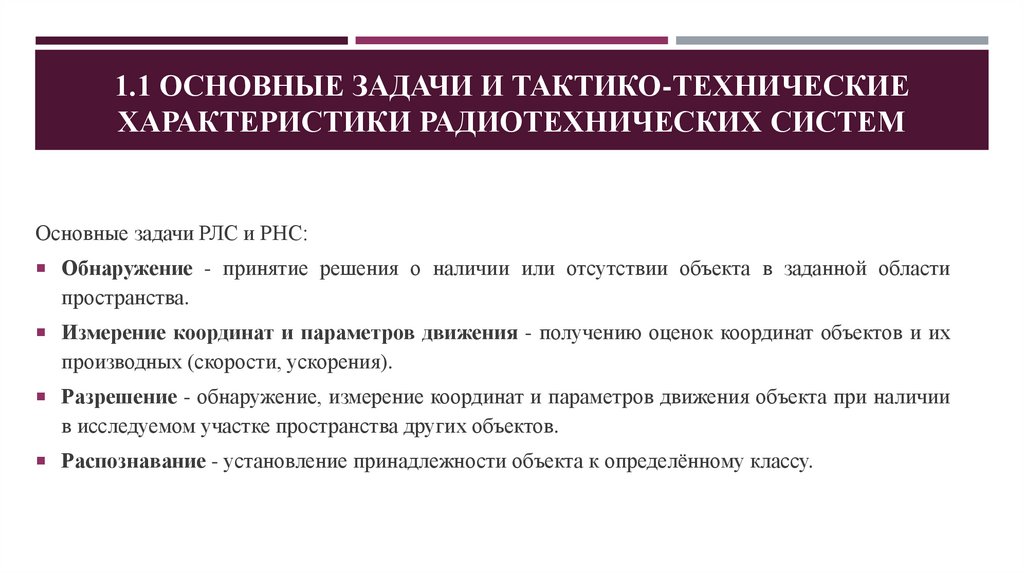

5. 1.1 Основные задачи и тактико-технические характеристики радиотехнических систем

1.1 ОСНОВНЫЕ ЗАДАЧИ И ТАКТИКО-ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ РАДИОТЕХНИЧЕСКИХ СИСТЕМ
Основные задачи РЛС и РНС:
Обнаружение - принятие решения о наличии или отсутствии объекта в заданной области
пространства.
Измерение координат и параметров движения - получению оценок координат объектов и их
производных (скорости, ускорения).
Разрешение - обнаружение, измерение координат и параметров движения объекта при наличии
в исследуемом участке пространства других объектов.
Распознавание - установление принадлежности объекта к определённому классу.

6. 1.1 Основные задачи и тактико-технические характеристики радиотехнических систем

1.1 ОСНОВНЫЕ ЗАДАЧИ И ТАКТИКО-ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ РАДИОТЕХНИЧЕСКИХ СИСТЕМ

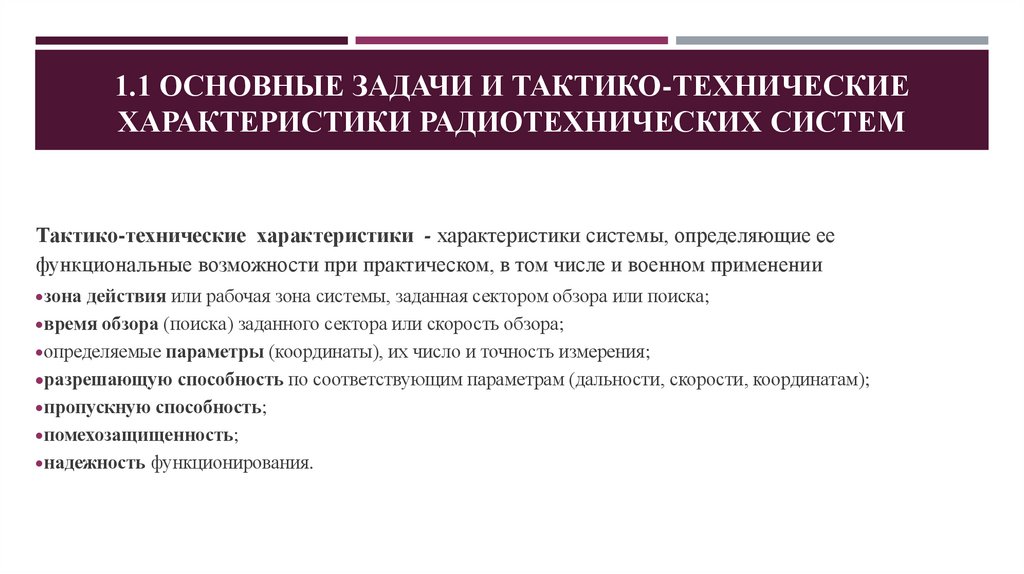

Тактико-технические характеристики - характеристики системы, определяющие ее
функциональные возможности при практическом, в том числе и военном применении
зона действия или рабочая зона системы, заданная сектором обзора или поиска;
время обзора (поиска) заданного сектора или скорость обзора;
определяемые параметры (координаты), их число и точность измерения;
разрешающую способность по соответствующим параметрам (дальности, скорости, координатам);
пропускную способность;
помехозащищенность;
надежность функционирования.

7. 1.1 Основные задачи и тактико-технические характеристики радиотехнических систем

1.1 ОСНОВНЫЕ ЗАДАЧИ И ТАКТИКО-ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ РАДИОТЕХНИЧЕСКИХ СИСТЕМ
Технические характеристики
метод обзора (поиска) и измерения координат и параметров движения объектов;
параметры передатчика; рабочие частоты, их стабильность, мощность излучения, вид модуляции, ширина
спектра излучаемых колебаний;
параметры ДНА: форма и ширина, коэффициент направленности;
параметры приемника: чувствительность, динамический диапазон и полоса пропускания приемника;
вид и параметры устройств отображения и съема информации;
потребление энергии устройствами, входящими в систему, их масса и габариты.

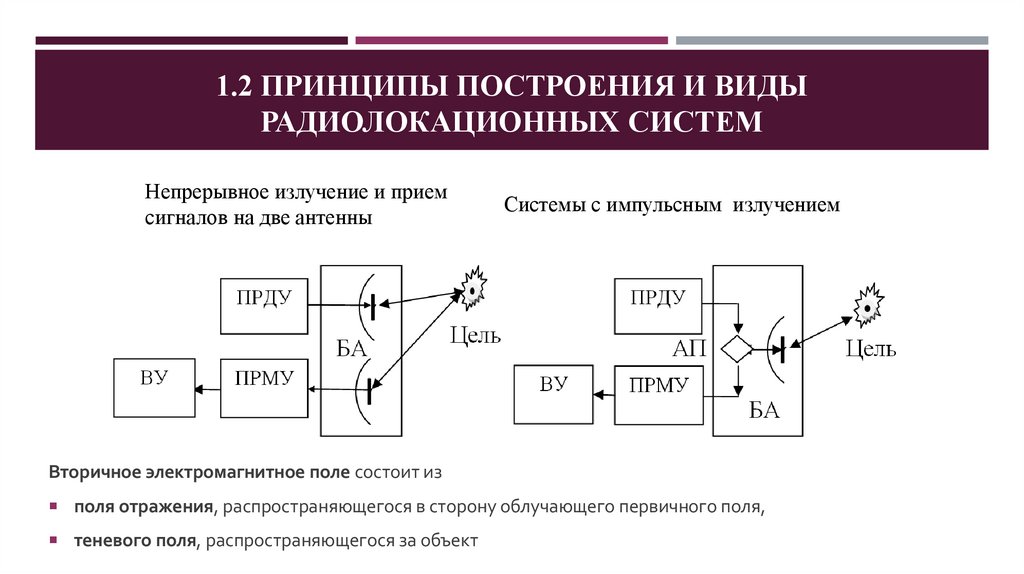

8. 1.2 Принципы построения и виды радиолокационных систем

1.2 ПРИНЦИПЫ ПОСТРОЕНИЯ И ВИДЫ
РАДИОЛОКАЦИОННЫХ СИСТЕМ
Непрерывное излучение и прием
сигналов на две антенны
Системы с импульсным излучением
Вторичное электромагнитное поле состоит из
поля отражения, распространяющегося в сторону облучающего первичного поля,
теневого поля, распространяющегося за объект

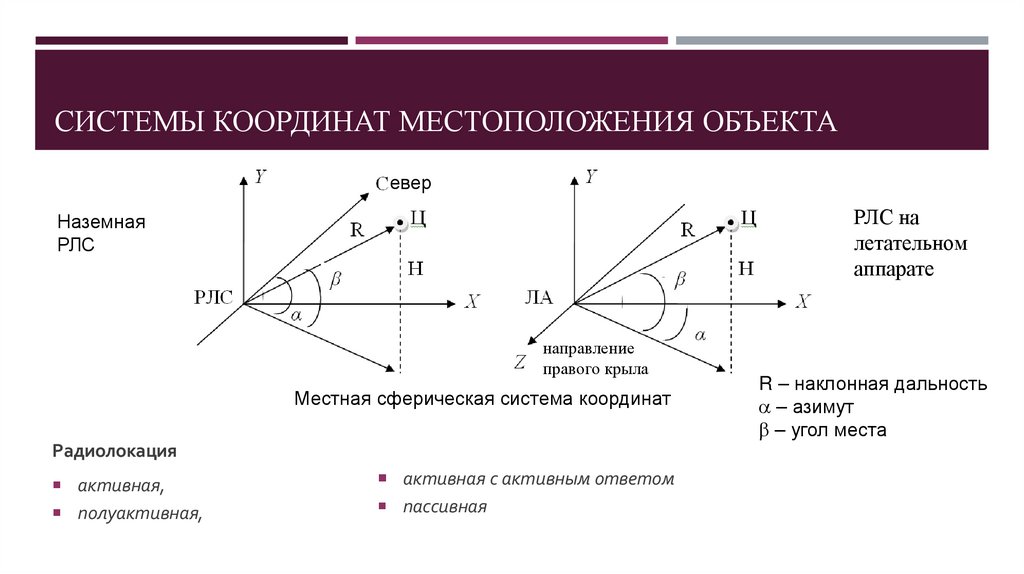

9. СИСТЕМЫ КООРДИНАТ МЕСТОПОЛОЖЕНИЯ ОБЪЕКТА

евер
РЛС на
летательном
аппарате
Наземная
РЛС
направление
правого крыла
Местная сферическая система координат
Радиолокация
активная,
активная с активным ответом
полуактивная,
пассивная
R – наклонная дальность
– азимут
– угол места

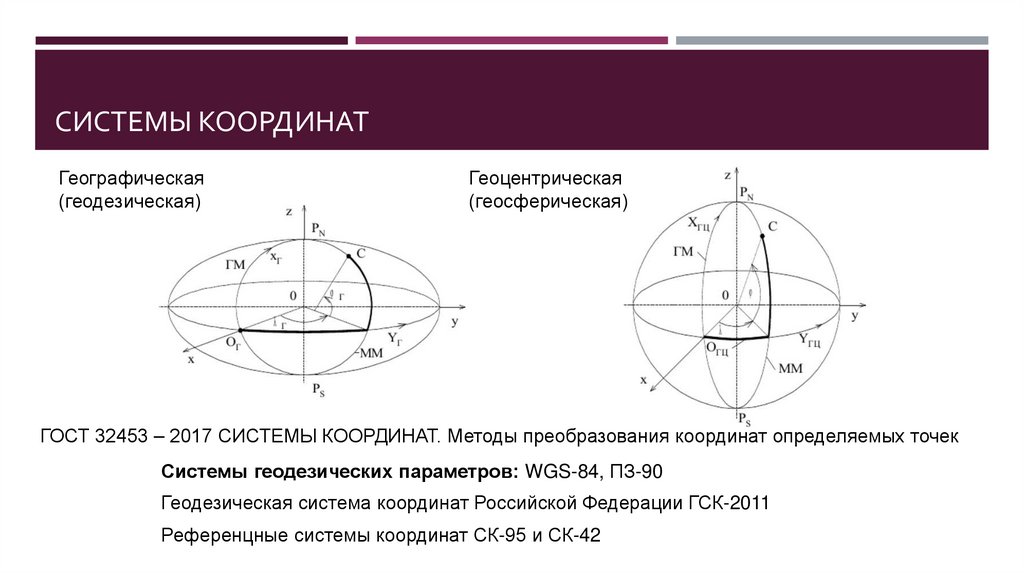

10. Системы координат

СИСТЕМЫ КООРДИНАТ
Географическая
(геодезическая)
Геоцентрическая
(геосферическая)
ГОСТ 32453 – 2017 СИСТЕМЫ КООРДИНАТ. Методы преобразования координат определяемых точек
Системы геодезических параметров: WGS-84, ПЗ-90
Геодезическая система координат Российской Федерации ГСК-2011
Референцные системы координат СК-95 и СК-42

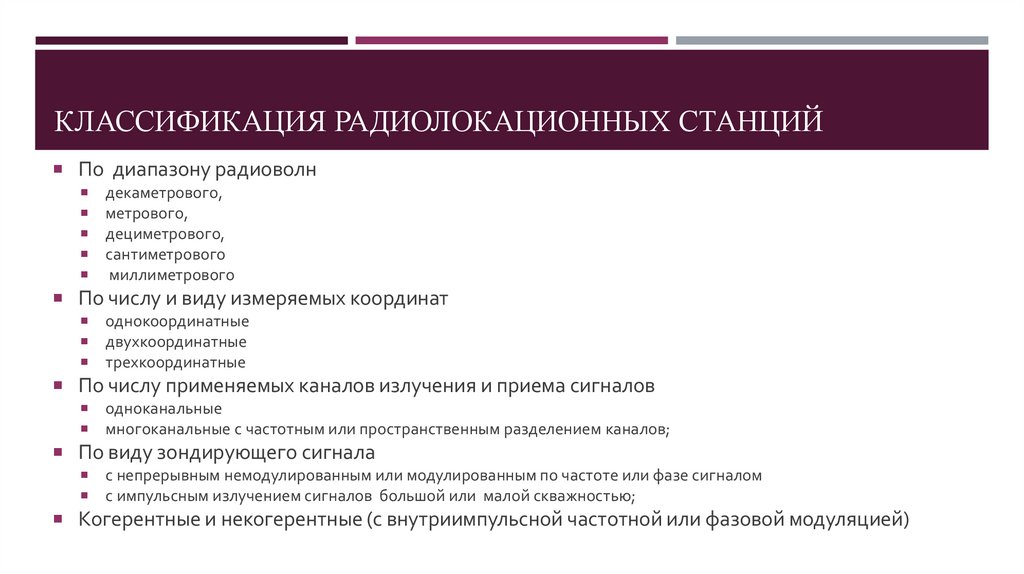

11. КЛАССИФИКАЦИЯ РАДИОЛОКАЦИОННЫХ СТАНЦИЙ

По диапазону радиоволн
декаметрового,
метрового,
дециметрового,
сантиметрового
миллиметрового
По числу и виду измеряемых координат
однокоординатные
двухкоординатные
трехкоординатные
По числу применяемых каналов излучения и приема сигналов
одноканальные
многоканальные с частотным или пространственным разделением каналов;
По виду зондирующего сигнала
с непрерывным немодулированным или модулированным по частоте или фазе сигналом
с импульсным излучением сигналов большой или малой скважностью;
Когерентные и некогерентные (с внутриимпульсной частотной или фазовой модуляцией)

12. КЛАССИФИКАЦИЯ РАДИОЛОКАЦИОННЫХ СТАНЦИЙ

По характеру размещения частей аппаратуры РЛС в
пространстве :
однопозиционные;
двухпозиционные (бистатические);
многопозиционные.
радиолокационные сети с взаимным обменом
данных между входящими в сеть РЛС

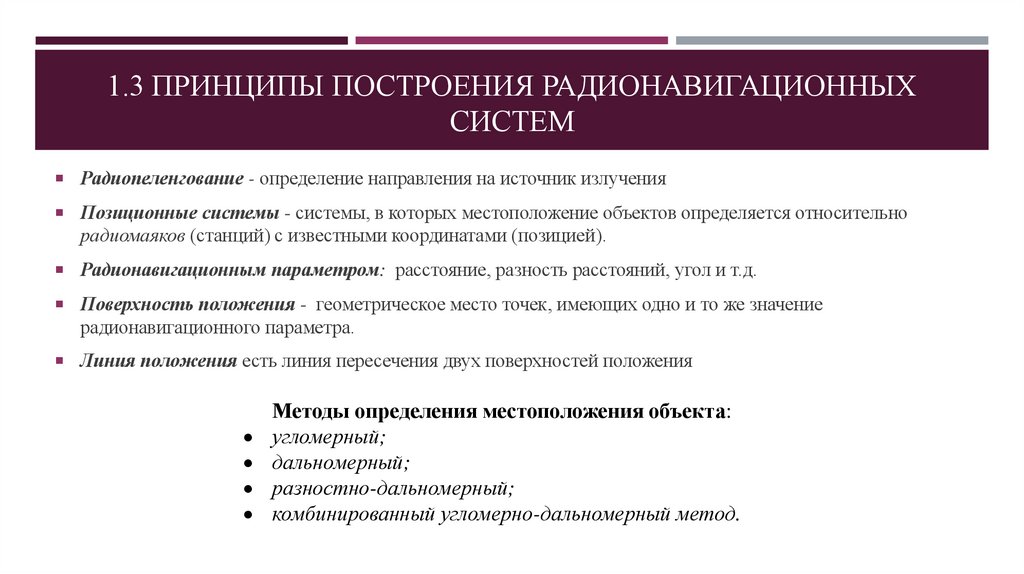

13. 1.3 ПРИНЦИПЫ ПОСТРОЕНИЯ РАДИОНАВИГАЦИОННЫХ СИСТЕМ

Радиопеленгование - определение направления на источник излучения
Позиционные системы - системы, в которых местоположение объектов определяется относительно
радиомаяков (станций) с известными координатами (позицией).
Радионавигационным параметром: расстояние, разность расстояний, угол и т.д.
Поверхность положения - геометрическое место точек, имеющих одно и то же значение
радионавигационного параметра.
Линия положения есть линия пересечения двух поверхностей положения
Методы определения местоположения объекта:
угломерный;
дальномерный;
разностно-дальномерный;
комбинированный угломерно-дальномерный метод.

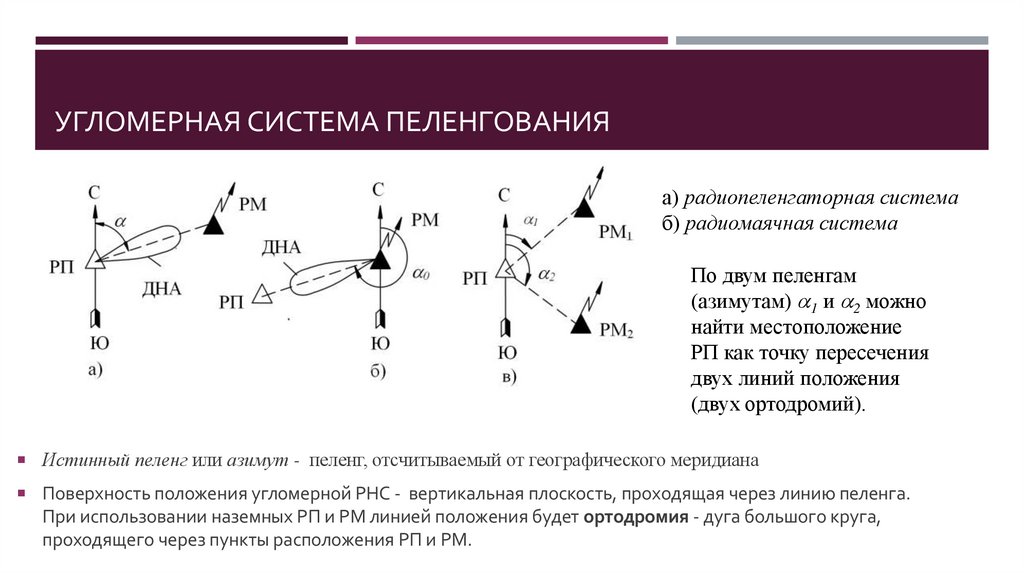

14. Угломерная система пеленгования

УГЛОМЕРНАЯ СИСТЕМА ПЕЛЕНГОВАНИЯ
а) радиопеленгаторная система
б) радиомаячная система
По двум пеленгам
(азимутам) 1 и 2 можно
найти местоположение
РП как точку пересечения
двух линий положения
(двух ортодромий).
Истинный пеленг или азимут - пеленг, отсчитываемый от географического меридиана
Поверхность положения угломерной РНС - вертикальная плоскость, проходящая через линию пеленга.
При использовании наземных РП и РМ линией положения будет ортодромия - дуга большого круга,
проходящего через пункты расположения РП и РМ.

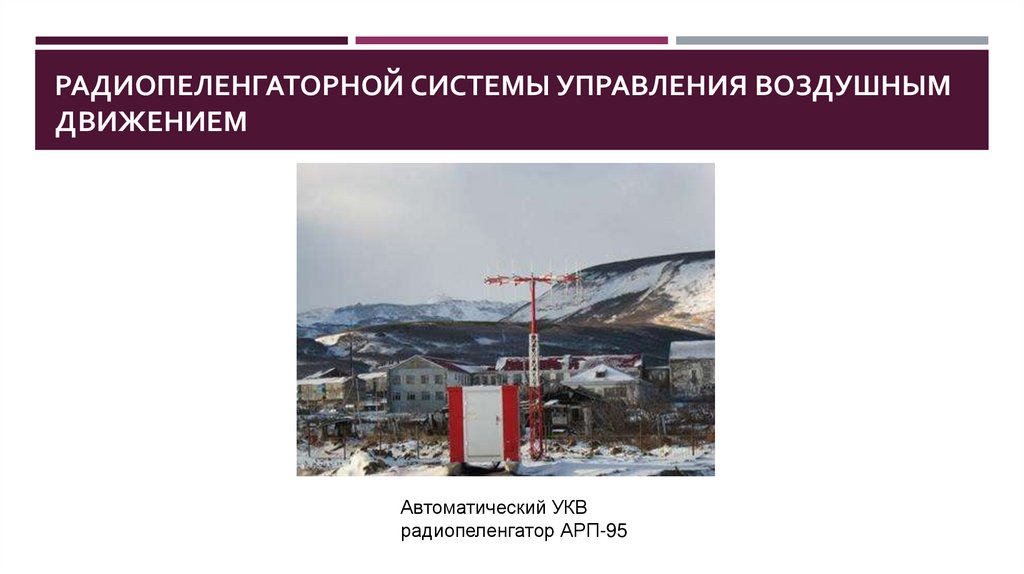

15. радиопеленгаторной системы управления воздушным движением

РАДИОПЕЛЕНГАТОРНОЙ СИСТЕМЫ УПРАВЛЕНИЯ ВОЗДУШНЫМ
ДВИЖЕНИЕМ
Автоматический УКВ
радиопеленгатор АРП-95

16. Комплекс радиомаячный системы посадки СП-2010

КОМПЛЕКС РАДИОМАЯЧНЫЙ СИСТЕМЫ
ПОСАДКИ СП-2010
СОСТАВ:
радиомаяк курсовой (РМК);
радиомаяк глиссадный (РМГ);
шкаф дистанционного управления (ШДУ);
комплекс программно-управляемый (КПУ);
аппаратура дальнего контроля РМК.
В состав системы посадки могут входить два или три маркерных радиомаяка
или радиомаяк дальномерный посадочный РМД-П-2010.
АО “Челябинский радиозавод ”Полет”
www.polyot.ru

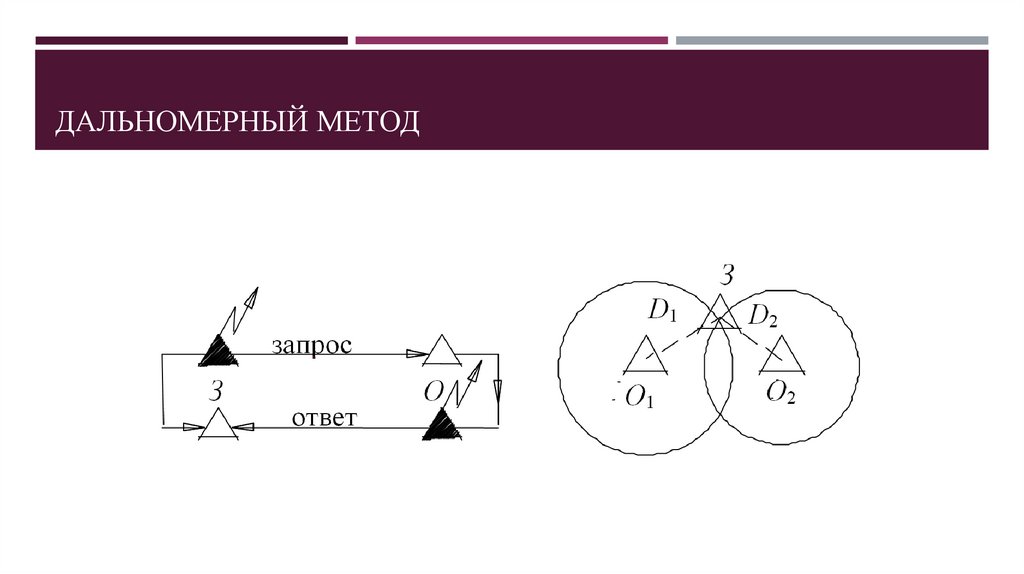

17. ДАЛЬНОМЕРНЫЙ МЕТОД

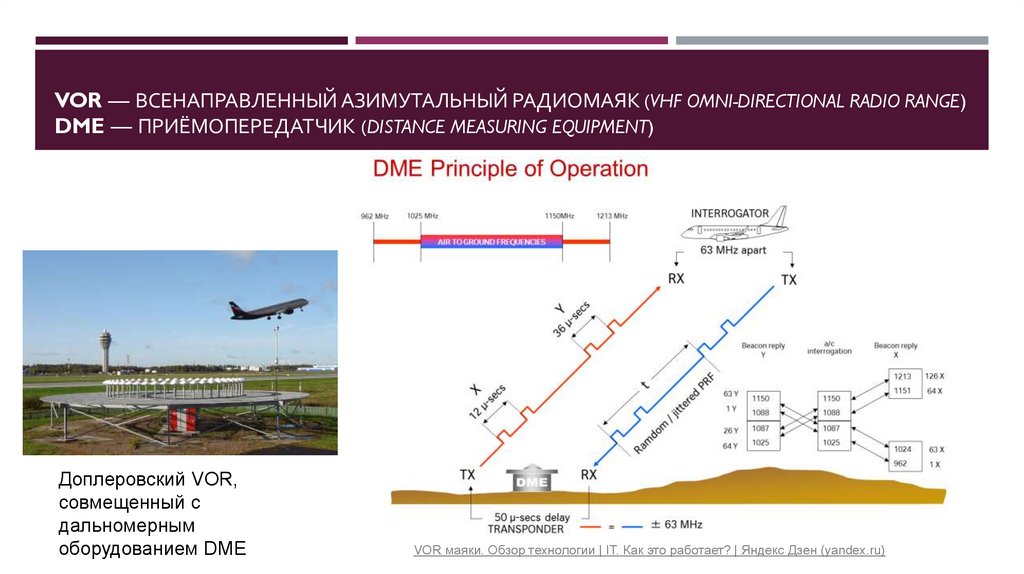

18. VOR — Всенаправленный азимутальный радиомаяк (VHF Omni-directional Radio Range) DME — приёмопередатчик (Distance Measuring

VOR — ВСЕНАПРАВЛЕННЫЙ АЗИМУТАЛЬНЫЙ РАДИОМАЯК (VHF OMNI-DIRECTIONAL RADIO RANGE)
DME — ПРИЁМОПЕРЕДАТЧИК (DISTANCE MEASURING EQUIPMENT)
Доплеровский VOR,
совмещенный с
дальномерным
оборудованием DME
VOR маяки. Обзор технологии | IT. Как это работает? | Яндекс Дзен (yandex.ru)

19. Разностно-дальномерный метод

РАЗНОСТНО-ДАЛЬНОМЕРНЫЙ МЕТОД
Ведущая станция А - ее сигналы используются для
синхронизации ведомых станций.
База - расстояние между ведущей и ведомой
станциями
Измерение разности D = DB-DA позволяет получить
линию положения на земной поверхности в виде
гиперболы
Методы измерения временного сдвига сигналов:
импульсные,
фазовые,
импульсно-фазовые

20.

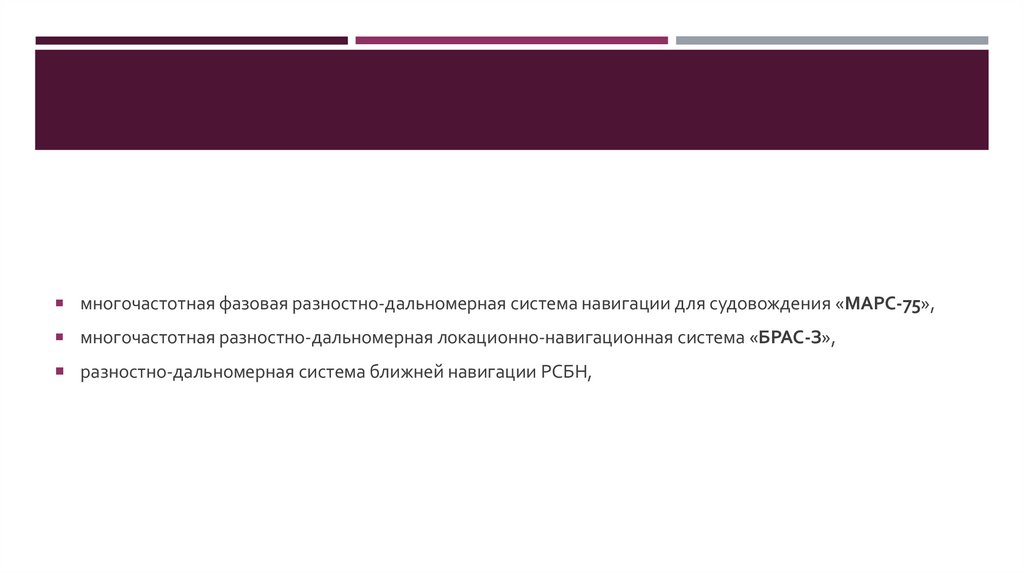

многочастотная фазовая разностно-дальномерная система навигации для судовождения «МАРС-75»,
многочастотная разностно-дальномерная локационно-навигационная система «БРАС-З»,
разностно-дальномерная система ближней навигации РСБН,

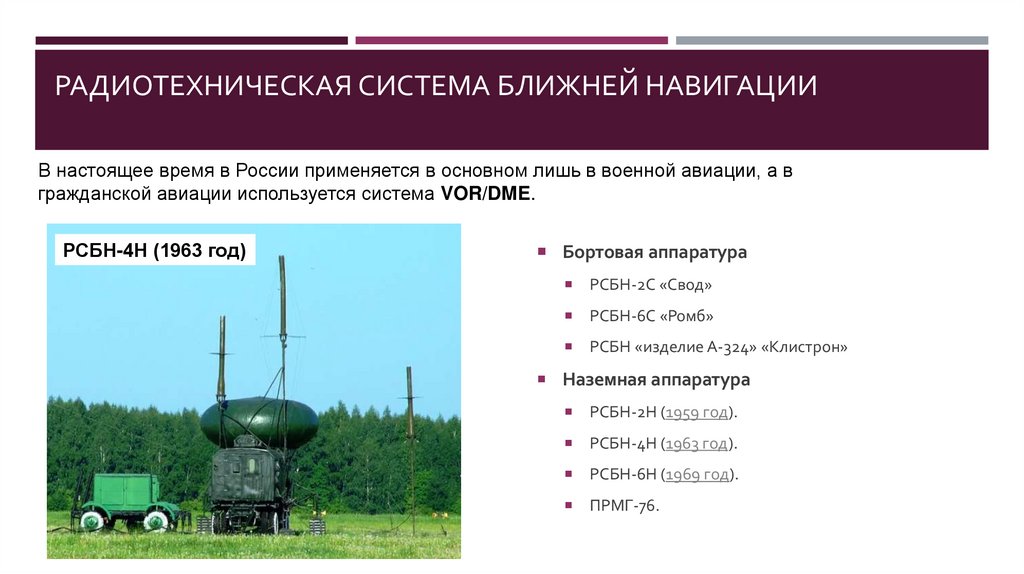

21. Радиотехническая система ближней навигации

РАДИОТЕХНИЧЕСКАЯ СИСТЕМА БЛИЖНЕЙ НАВИГАЦИИ
В настоящее время в России применяется в основном лишь в военной авиации, а в
гражданской авиации используется система VOR/DME.
РСБН-4Н (1963 год)
Бортовая аппаратура
РСБН-2С «Свод»
РСБН-6С «Ромб»
РСБН «изделие А-324» «Клистрон»
Наземная аппаратура
РСБН-2Н (1959 год).
РСБН-4Н (1963 год).
РСБН-6Н (1969 год).
ПРМГ-76.

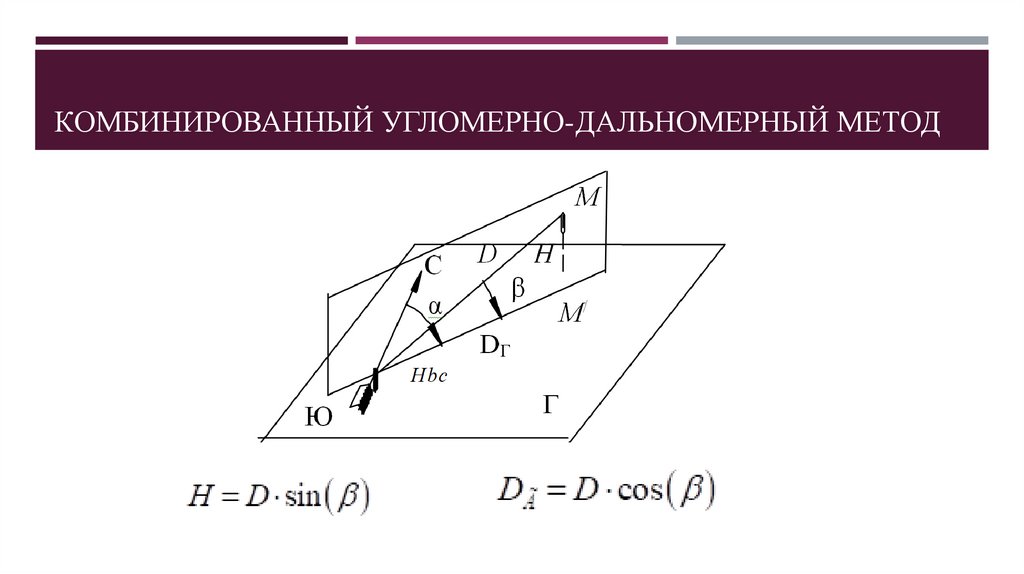

22. Комбинированный угломерно-дальномерный метод

КОМБИНИРОВАННЫЙ УГЛОМЕРНО-ДАЛЬНОМЕРНЫЙ МЕТОД

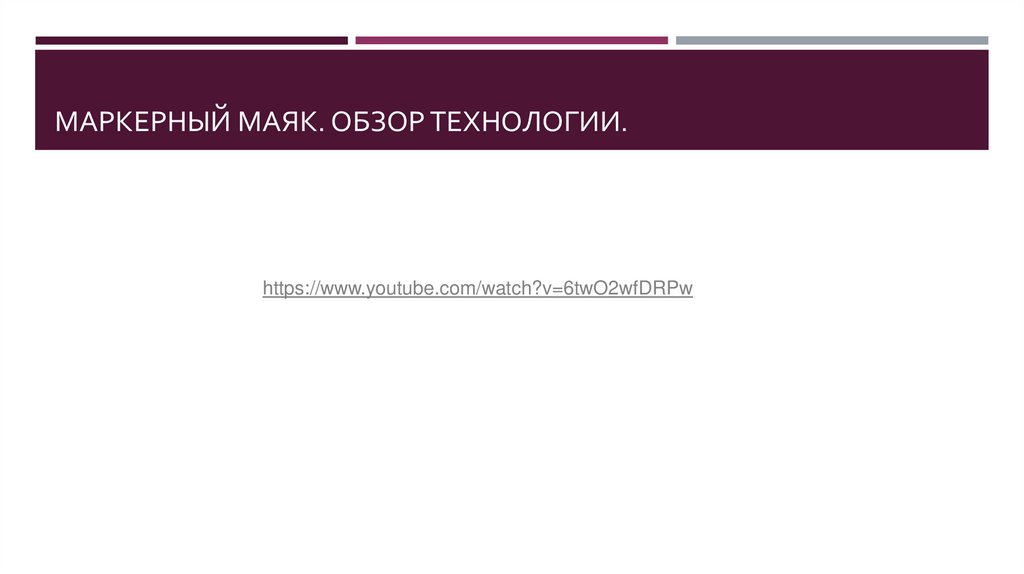

23. Маркерный маяк. Обзор технологии.

МАРКЕРНЫЙ МАЯК. ОБЗОР ТЕХНОЛОГИИ.
https://www.youtube.com/watch?v=6twO2wfDRPw
