1. СИСТЕМЫ ВЕНТИЛЯЦИИ И КОНДИЦИОНИРОВАНИЯ ВОЗДУХА С ПРИНУДИТЕЛЬНЫМ ПОБУЖДЕНИЕМ ВОЗДУШНЫХ ПОТОКОВ

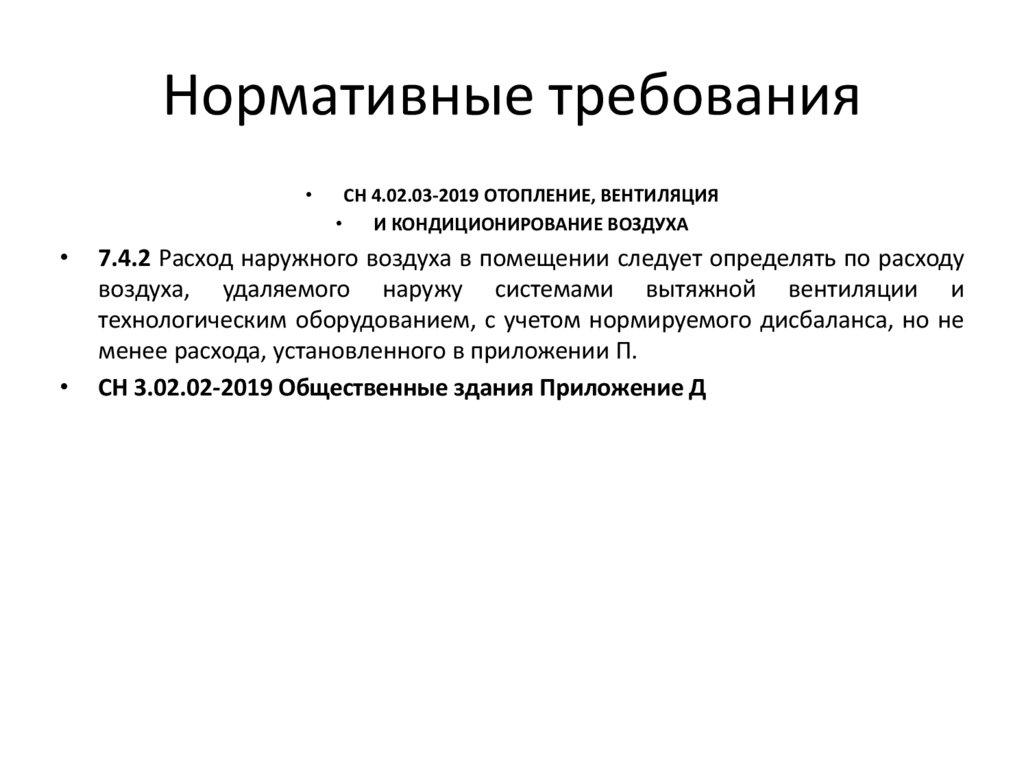

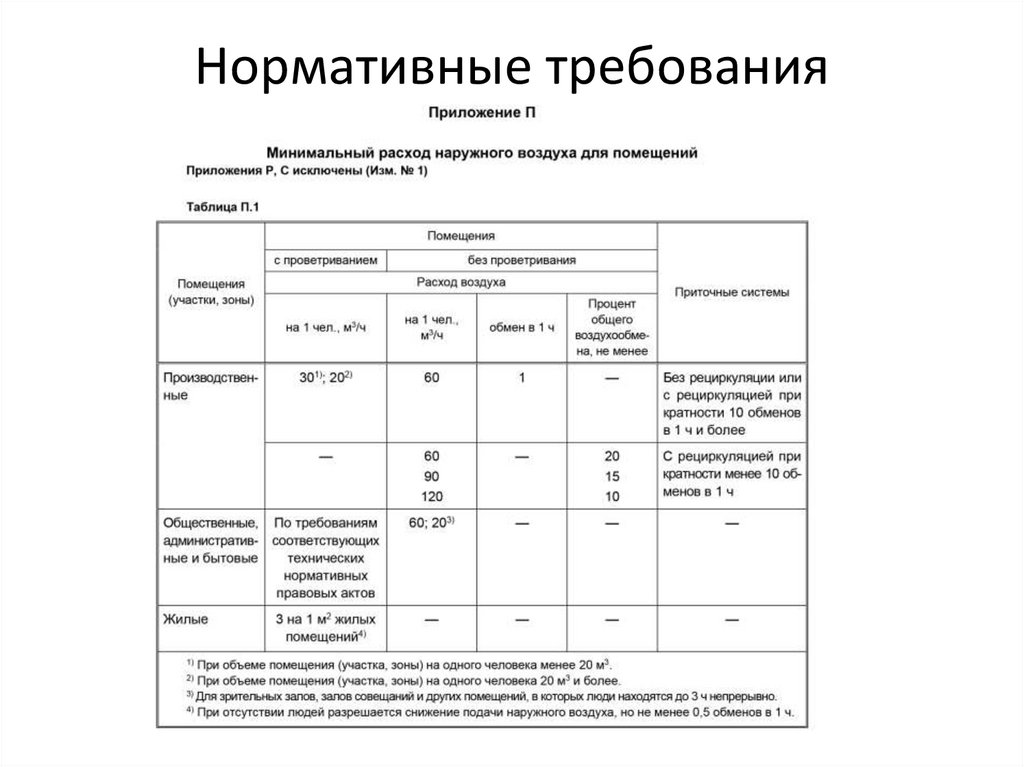

2. Нормативные требования

СН 4.02.03-2019 ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ
И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА
7.4.2 Расход наружного воздуха в помещении следует определять по расходу
воздуха, удаляемого наружу системами вытяжной вентиляции и
технологическим оборудованием, с учетом нормируемого дисбаланса, но не
менее расхода, установленного в приложении П.

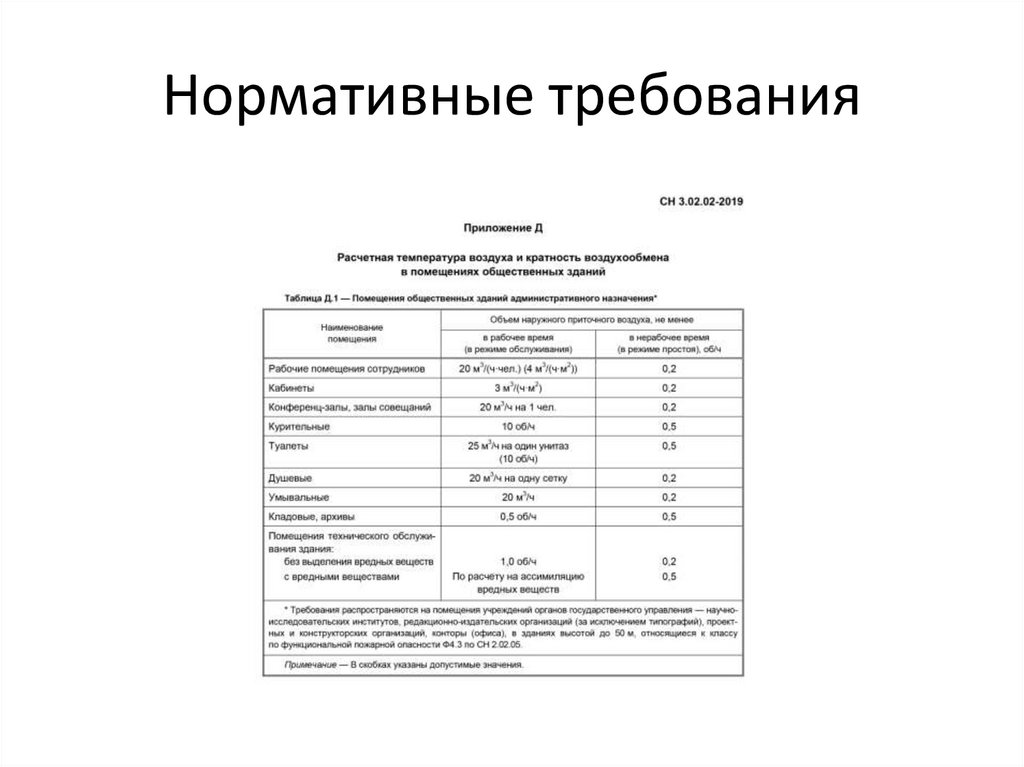

СН 3.02.02-2019 Общественные здания Приложение Д

3. Нормативные требования

4. Нормативные требования

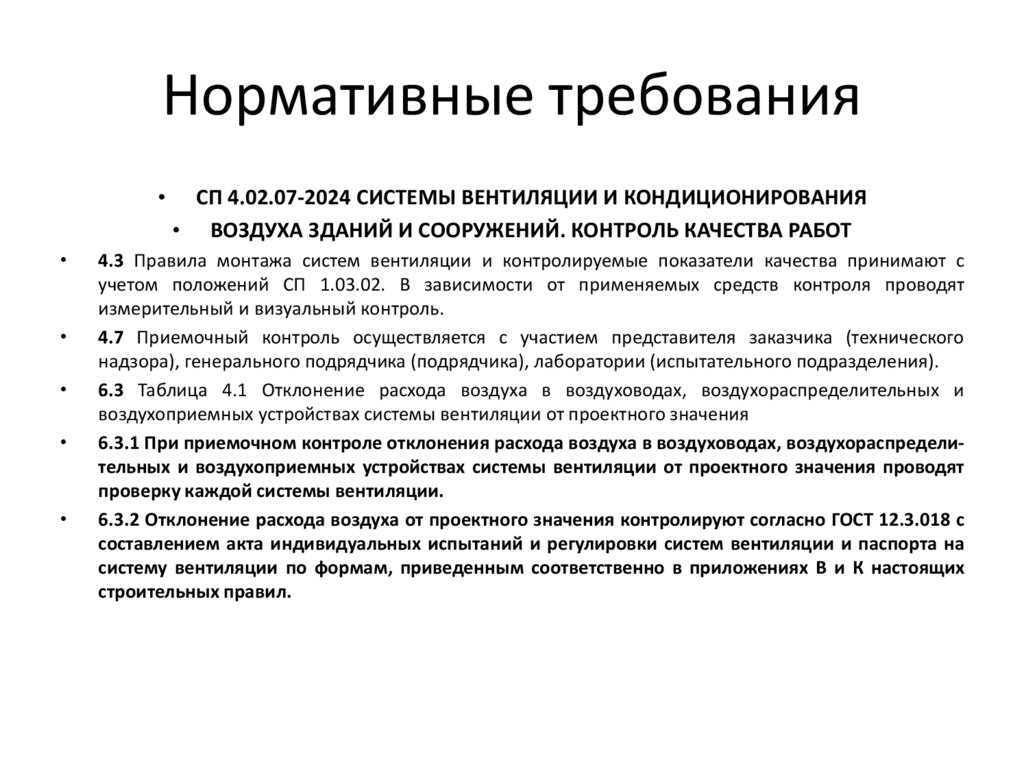

5. Нормативные требования

СП 4.02.07-2024 СИСТЕМЫ ВЕНТИЛЯЦИИ И КОНДИЦИОНИРОВАНИЯ
• ВОЗДУХА ЗДАНИЙ И СООРУЖЕНИЙ. КОНТРОЛЬ КАЧЕСТВА РАБОТ
4.3 Правила монтажа систем вентиляции и контролируемые показатели качества принимают с
учетом положений СП 1.03.02. В зависимости от применяемых средств контроля проводят
измерительный и визуальный контроль.
4.7 Приемочный контроль осуществляется с участием представителя заказчика (технического
надзора), генерального подрядчика (подрядчика), лаборатории (испытательного подразделения).
6.3 Таблица 4.1 Отклонение расхода воздуха в воздуховодах, воздухораспределительных и
воздухоприемных устройствах системы вентиляции от проектного значения
6.3.1 При приемочном контроле отклонения расхода воздуха в воздуховодах, воздухораспределительных и воздухоприемных устройствах системы вентиляции от проектного значения проводят
проверку каждой системы вентиляции.
6.3.2 Отклонение расхода воздуха от проектного значения контролируют согласно ГОСТ 12.3.018 с
составлением акта индивидуальных испытаний и регулировки систем вентиляции и паспорта на
систему вентиляции по формам, приведенным соответственно в приложениях В и К настоящих
строительных правил.

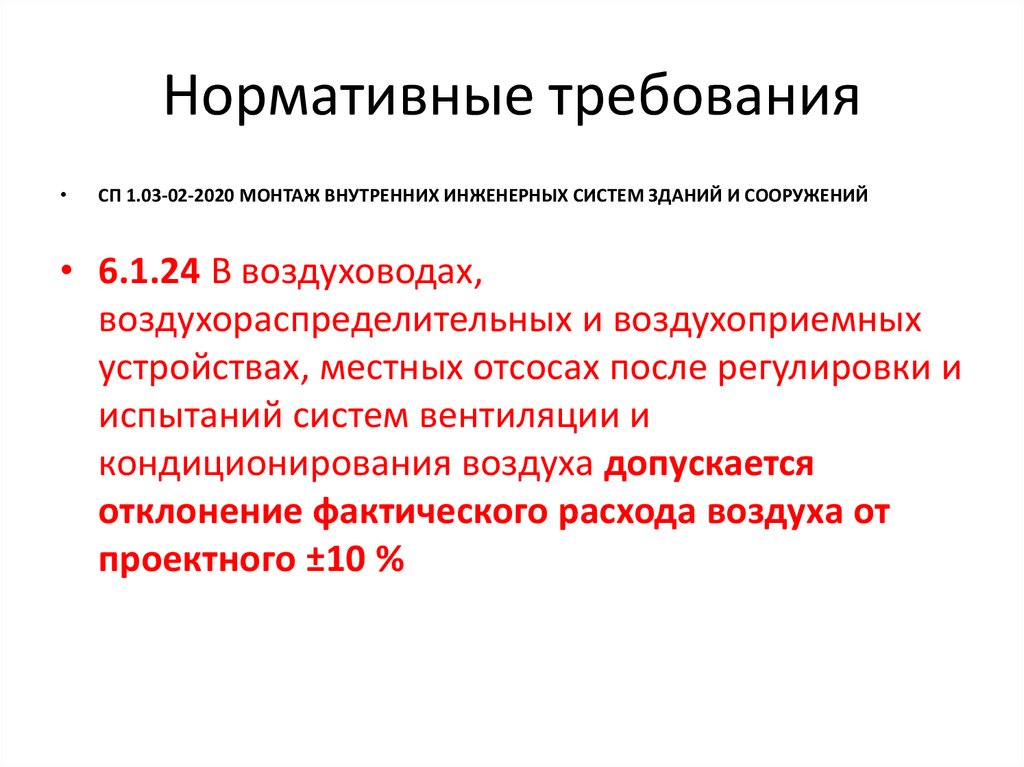

6. Нормативные требования

СП 1.03-02-2020 МОНТАЖ ВНУТРЕННИХ ИНЖЕНЕРНЫХ СИСТЕМ ЗДАНИЙ И СООРУЖЕНИЙ
• 6.1.24 В воздуховодах,
воздухораспределительных и воздухоприемных
устройствах, местных отсосах после регулировки и
испытаний систем вентиляции и
кондиционирования воздуха допускается
отклонение фактического расхода воздуха от
проектного ±10 %

7. Нормативные требования ТКП 497-2018 Системы вентиляции. Правила технической эксплуатации

8. Нормативные требования ТКП 497-2018 Системы вентиляции. Правила технической эксплуатации

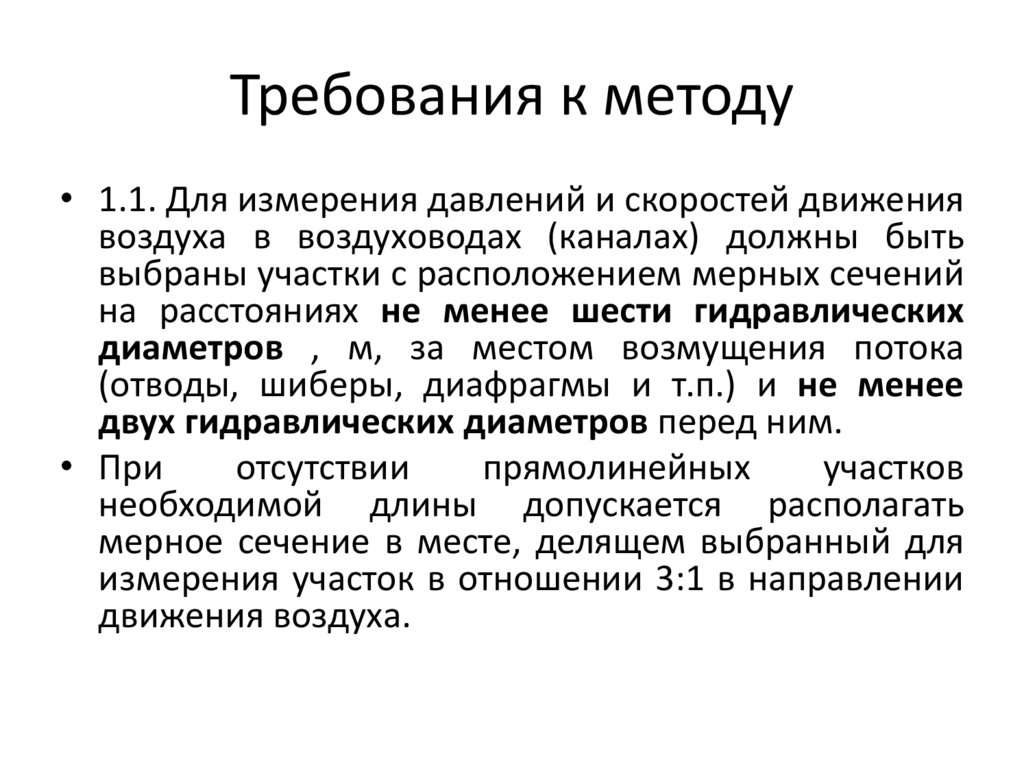

9. Требования к методу

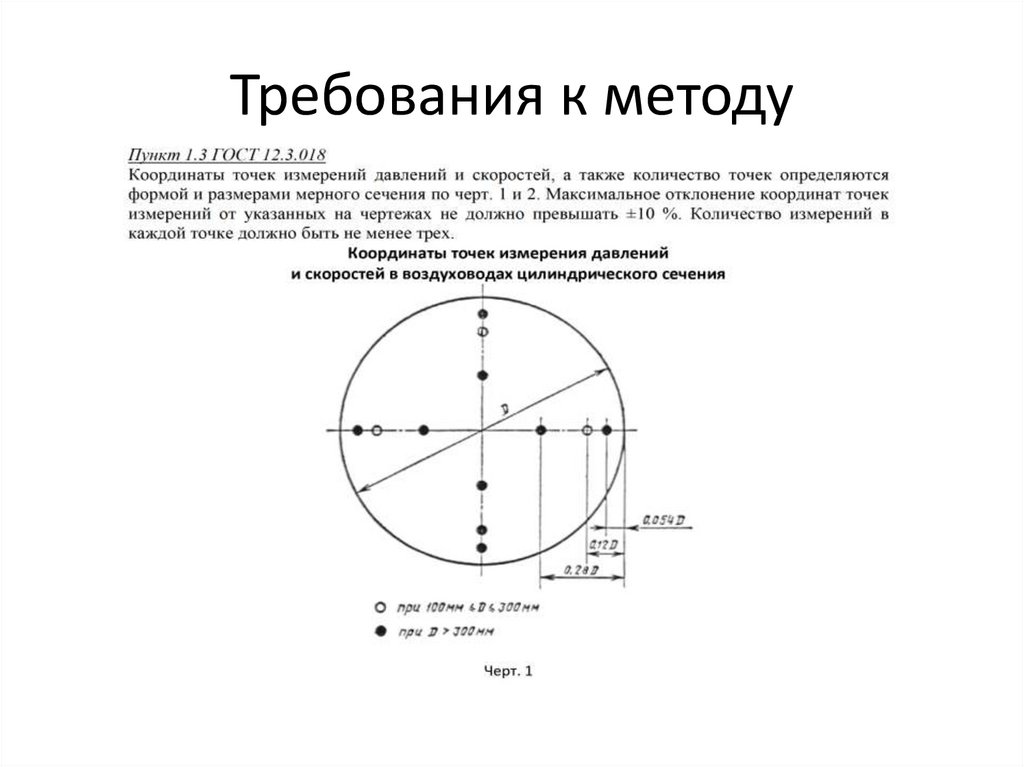

• 1.1. Для измерения давлений и скоростей движения
воздуха в воздуховодах (каналах) должны быть
выбраны участки с расположением мерных сечений
на расстояниях не менее шести гидравлических
диаметров , м, за местом возмущения потока
(отводы, шиберы, диафрагмы и т.п.) и не менее
двух гидравлических диаметров перед ним.
• При
отсутствии
прямолинейных
участков
необходимой длины допускается располагать
мерное сечение в месте, делящем выбранный для
измерения участок в отношении 3:1 в направлении
движения воздуха.

10. Требования к методу

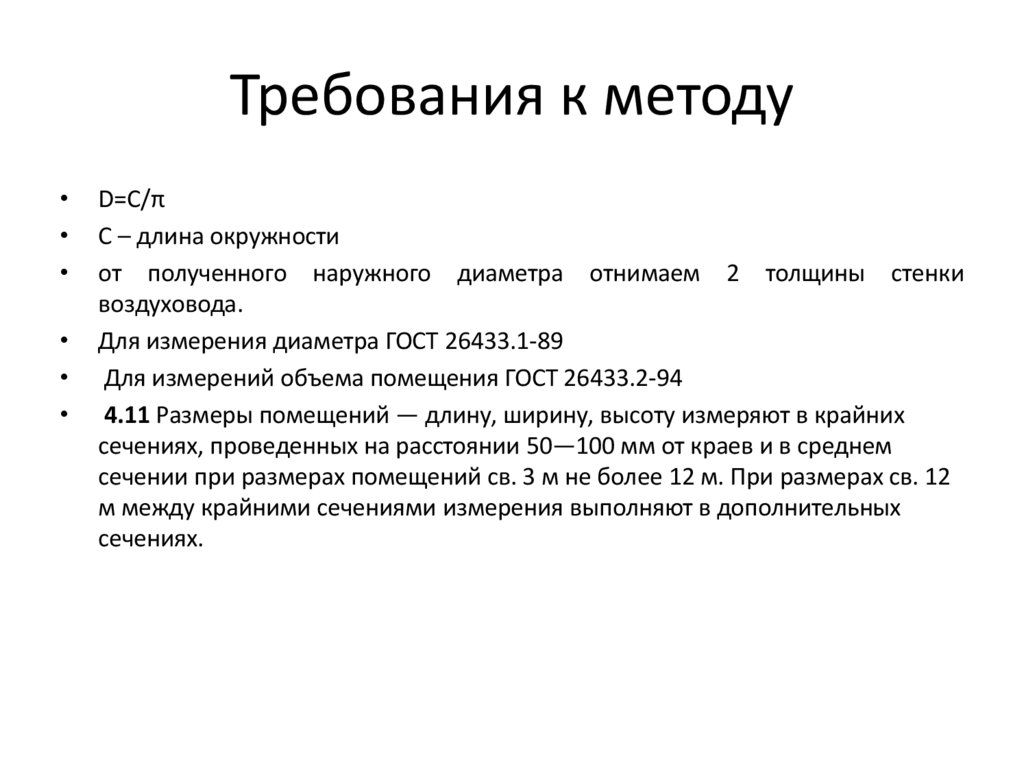

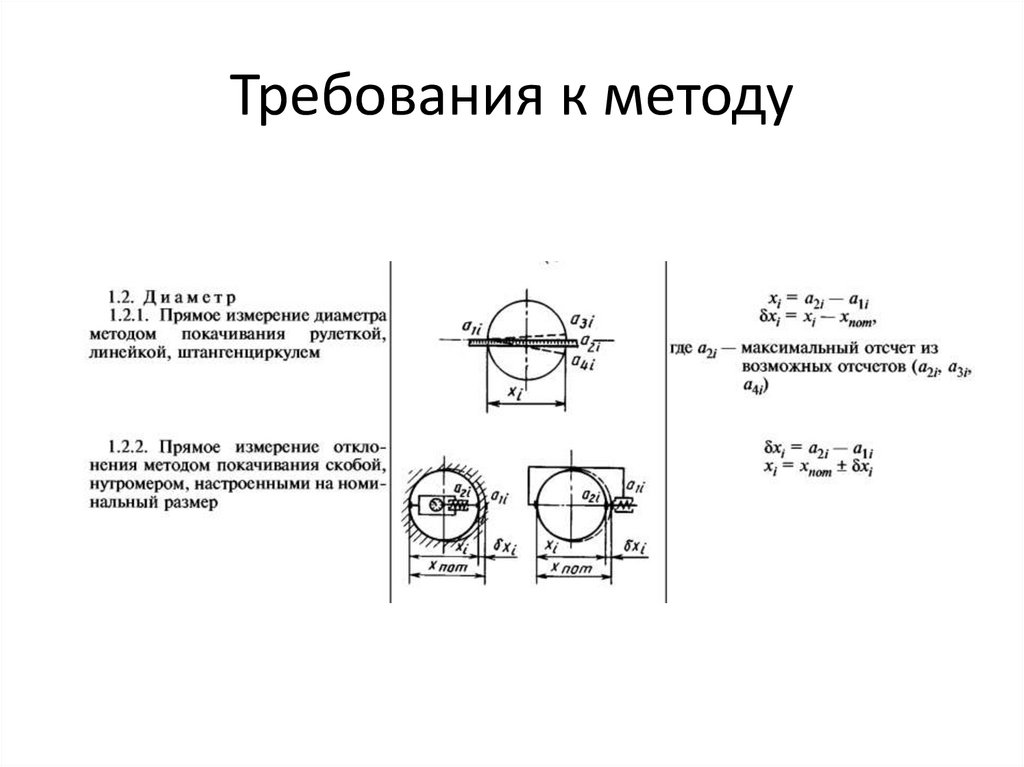

11. Требования к методу

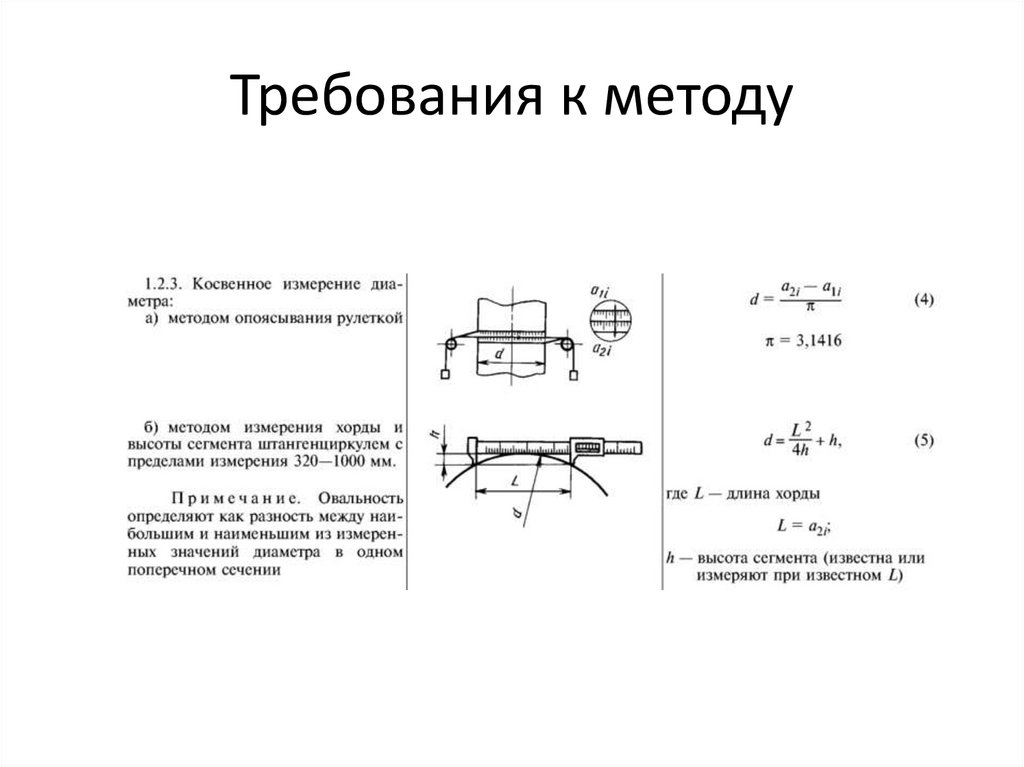

D=C/π
С – длина окружности
от полученного наружного диаметра отнимаем 2 толщины стенки
воздуховода.
Для измерения диаметра ГОСТ 26433.1-89
Для измерений объема помещения ГОСТ 26433.2-94
4.11 Размеры помещений — длину, ширину, высоту измеряют в крайних
сечениях, проведенных на расстоянии 50—100 мм от краев и в среднем
сечении при размерах помещений св. 3 м не более 12 м. При размерах св. 12
м между крайними сечениями измерения выполняют в дополнительных
сечениях.

12. Требования к методу

13. Требования к методу

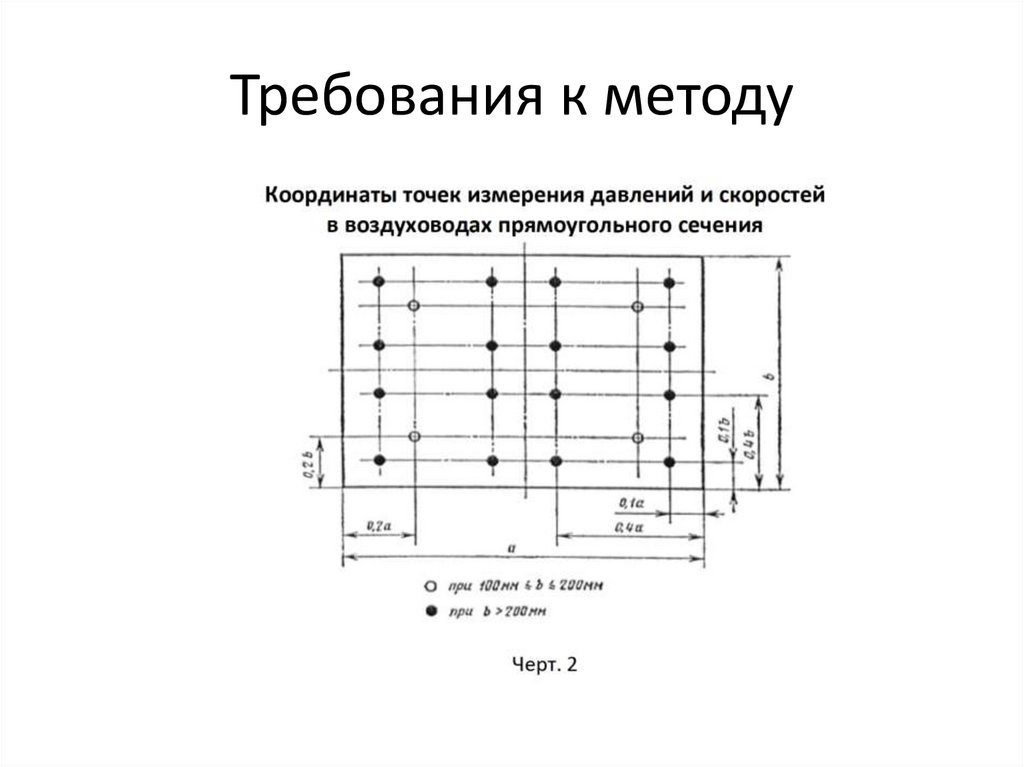

14. Требования к методу

15. Требования к методу

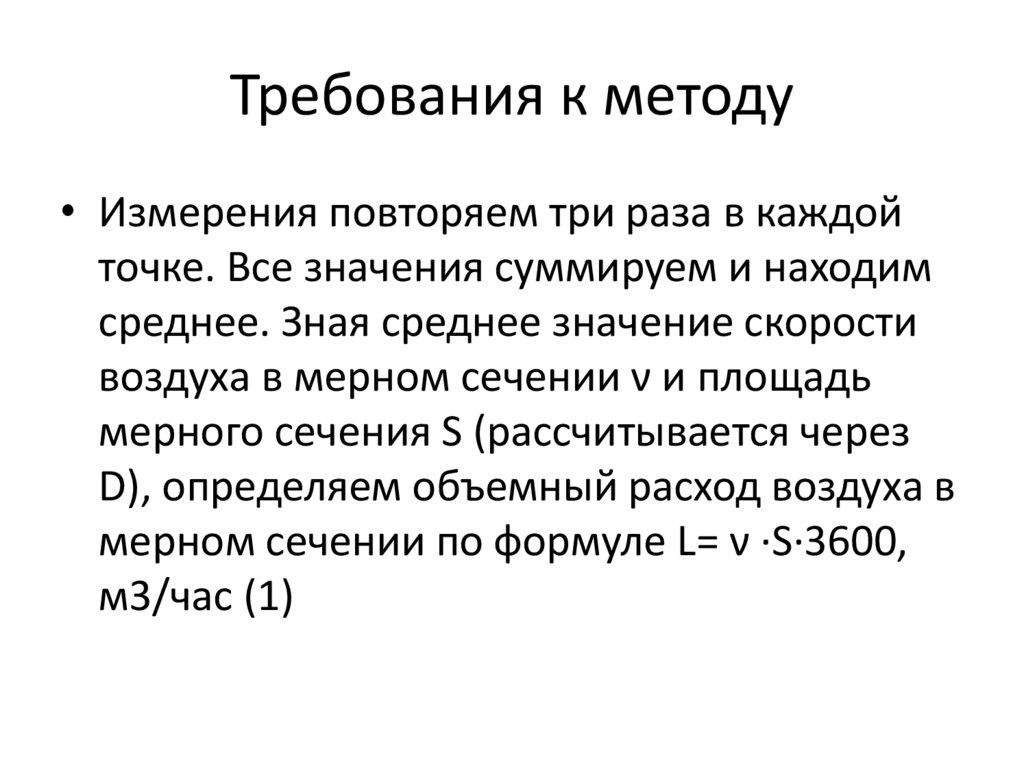

16. Требования к методу

• Измерения повторяем три раза в каждой
точке. Все значения суммируем и находим
среднее. Зная среднее значение скорости
воздуха в мерном сечении ν и площадь
мерного сечения S (рассчитывается через
D), определяем объемный расход воздуха в
мерном сечении по формуле L= ν ·S·3600,
м3/час (1)

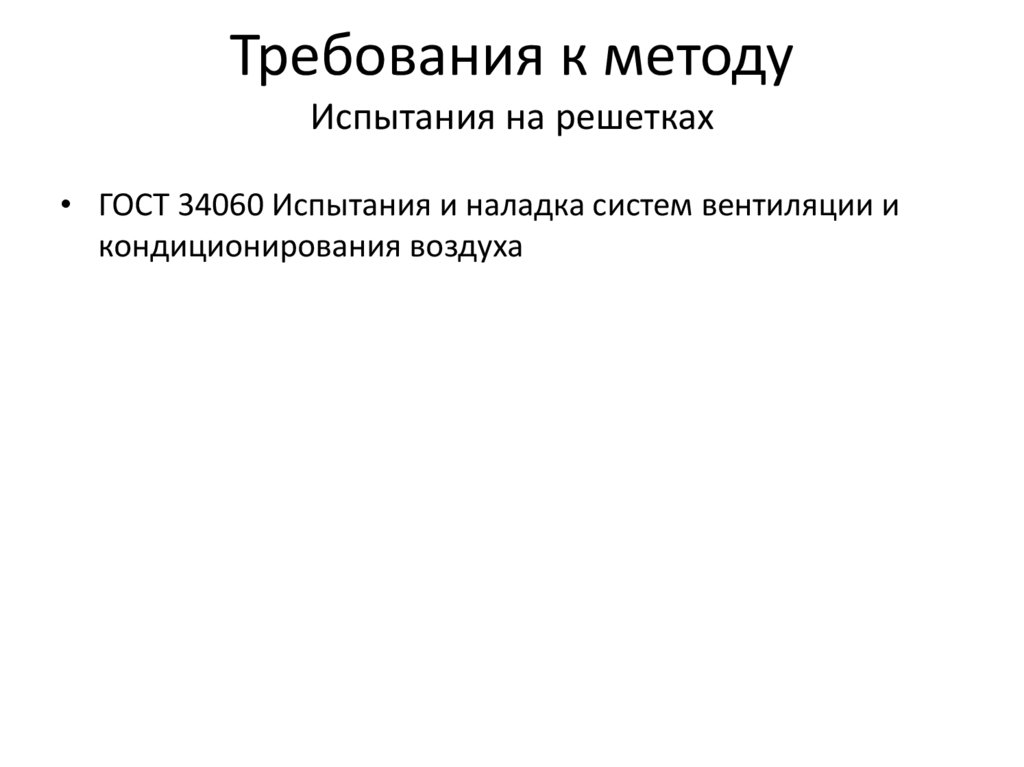

17. Требования к методу Испытания на решетках

• ГОСТ 34060 Испытания и наладка систем вентиляции и
кондиционирования воздуха

18. Требования к методу Испытания на решетках

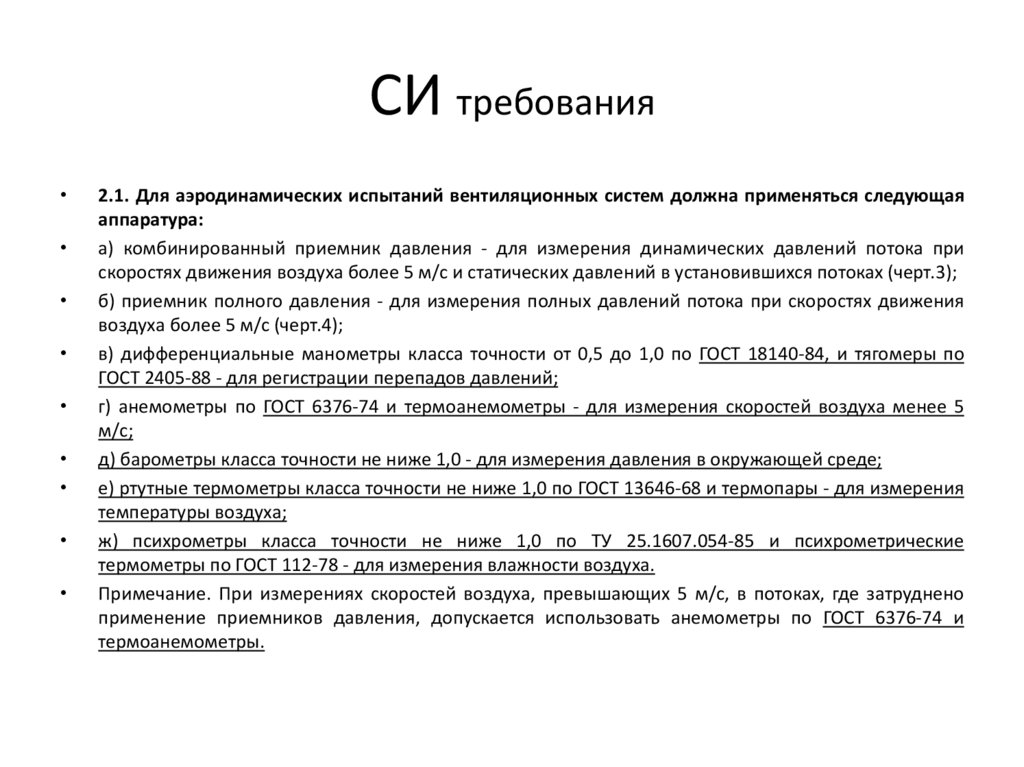

19. СИ требования

2.1. Для аэродинамических испытаний вентиляционных систем должна применяться следующая
аппаратура:
а) комбинированный приемник давления - для измерения динамических давлений потока при
скоростях движения воздуха более 5 м/с и статических давлений в установившихся потоках (черт.3);
б) приемник полного давления - для измерения полных давлений потока при скоростях движения
воздуха более 5 м/с (черт.4);
в) дифференциальные манометры класса точности от 0,5 до 1,0 по ГОСТ 18140-84, и тягомеры по
ГОСТ 2405-88 - для регистрации перепадов давлений;
г) анемометры по ГОСТ 6376-74 и термоанемометры - для измерения скоростей воздуха менее 5
м/с;
д) барометры класса точности не ниже 1,0 - для измерения давления в окружающей среде;
е) ртутные термометры класса точности не ниже 1,0 по ГОСТ 13646-68 и термопары - для измерения
температуры воздуха;
ж) психрометры класса точности не ниже 1,0 по ТУ 25.1607.054-85 и психрометрические
термометры по ГОСТ 112-78 - для измерения влажности воздуха.
Примечание. При измерениях скоростей воздуха, превышающих 5 м/с, в потоках, где затруднено
применение приемников давления, допускается использовать анемометры по ГОСТ 6376-74 и
термоанемометры.

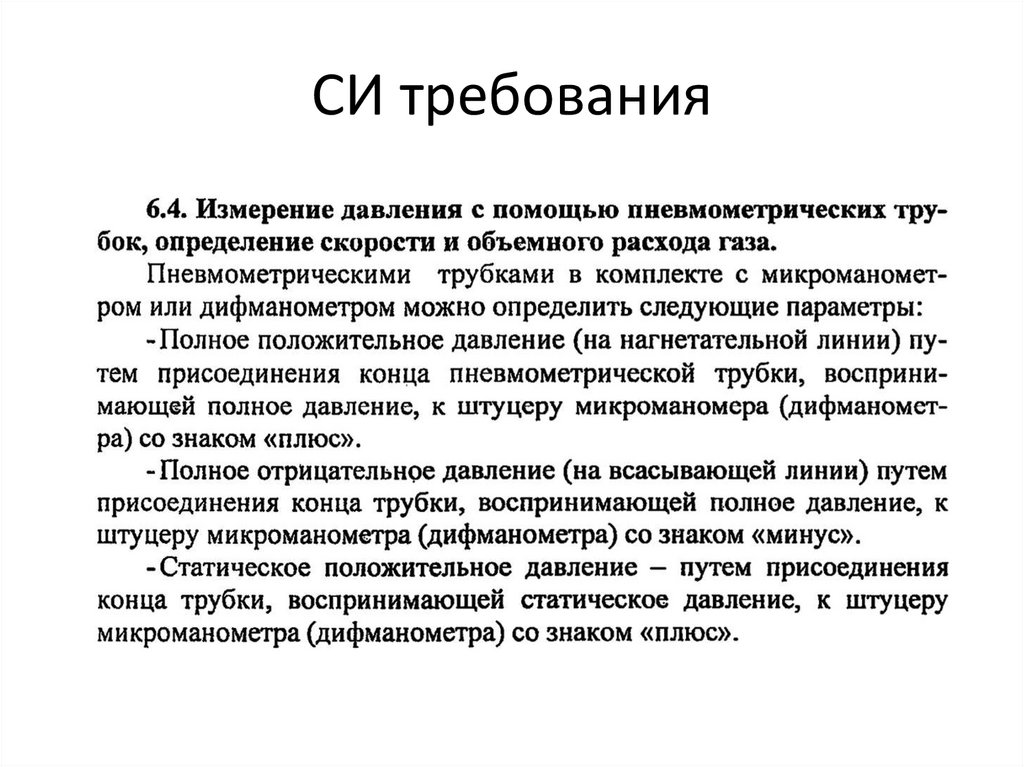

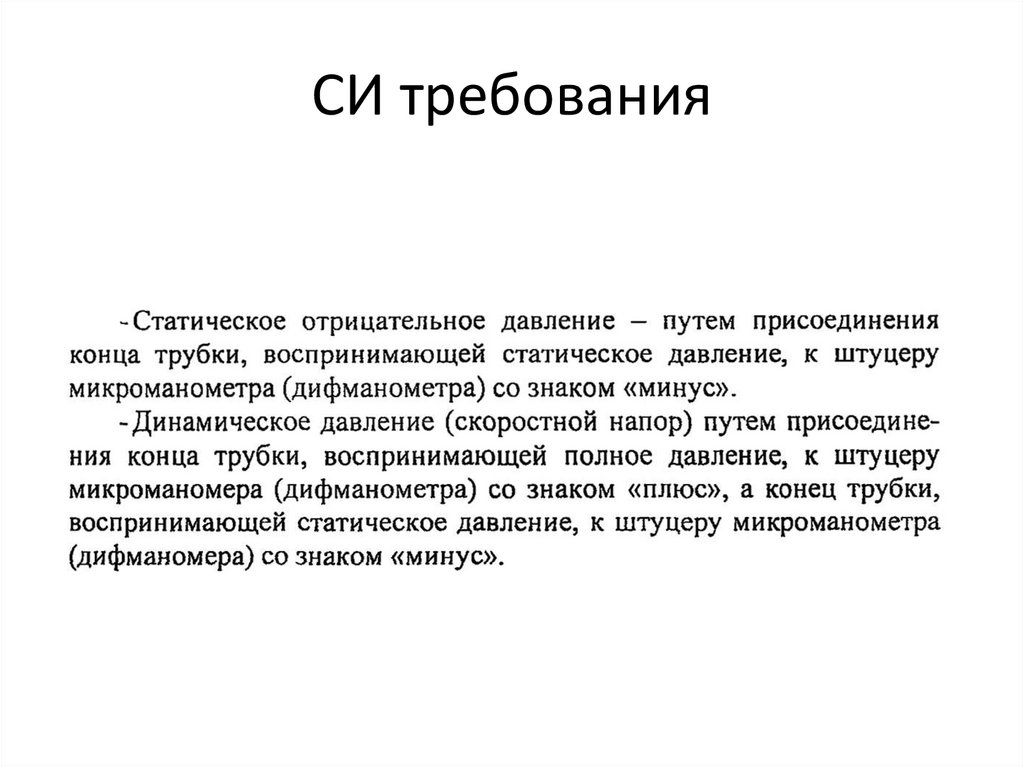

20. СИ требования

21. СИ требования

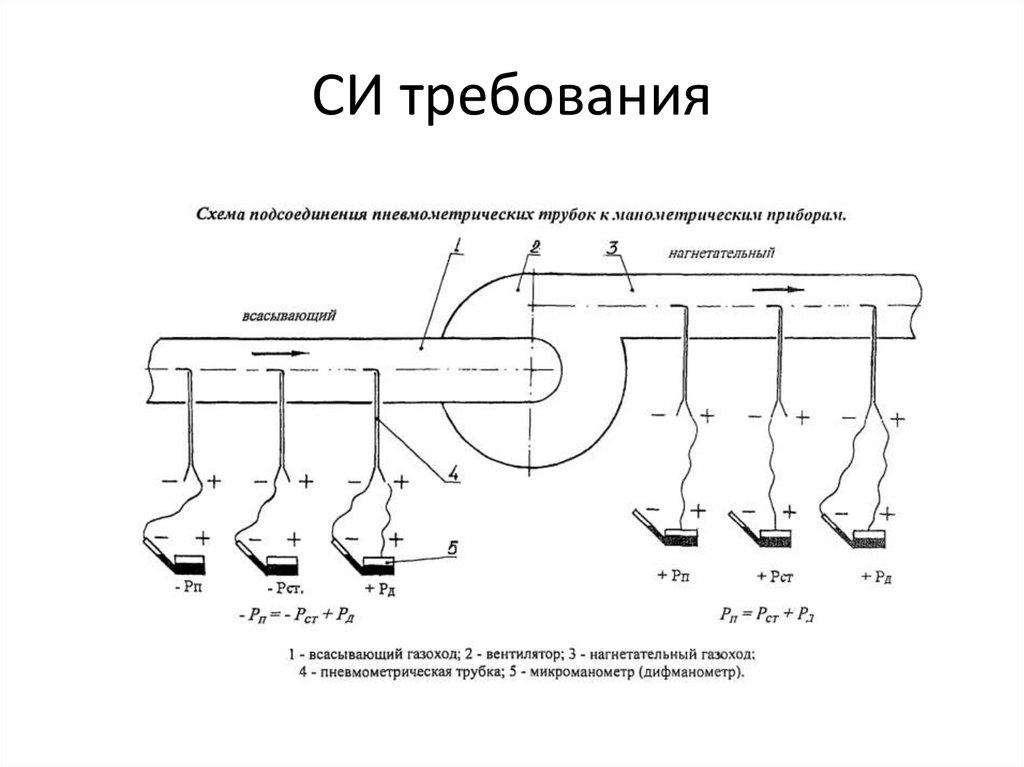

22. СИ требования

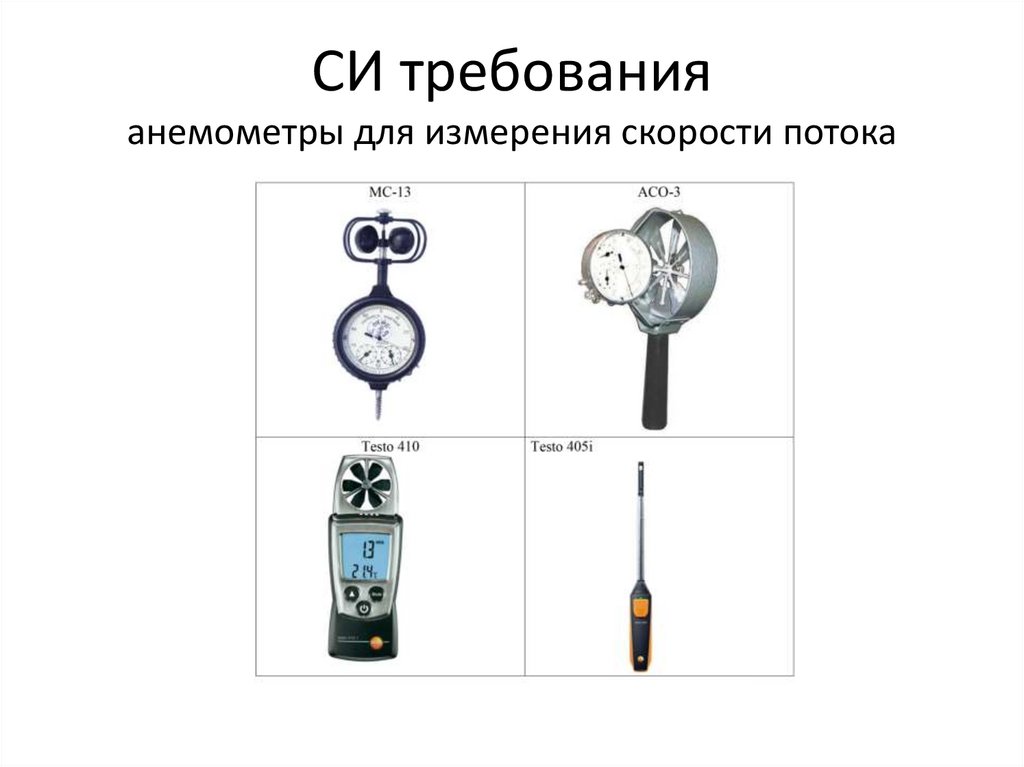

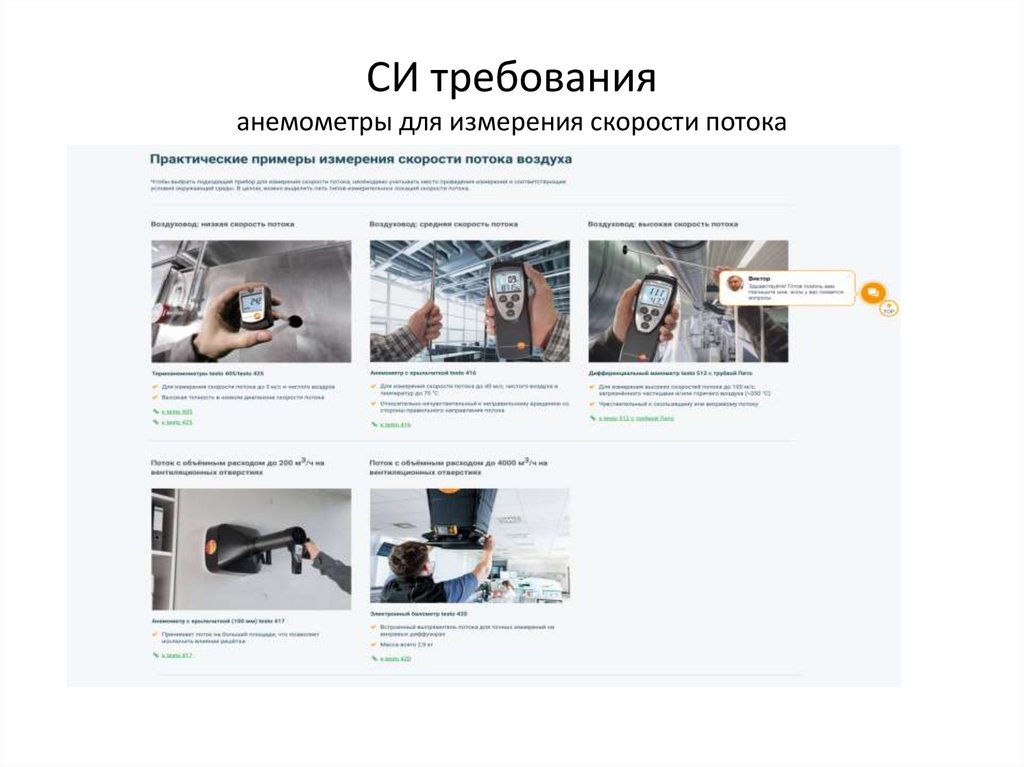

23. СИ требования анемометры для измерения скорости потока

24. СИ требования анемометры для измерения скорости потока

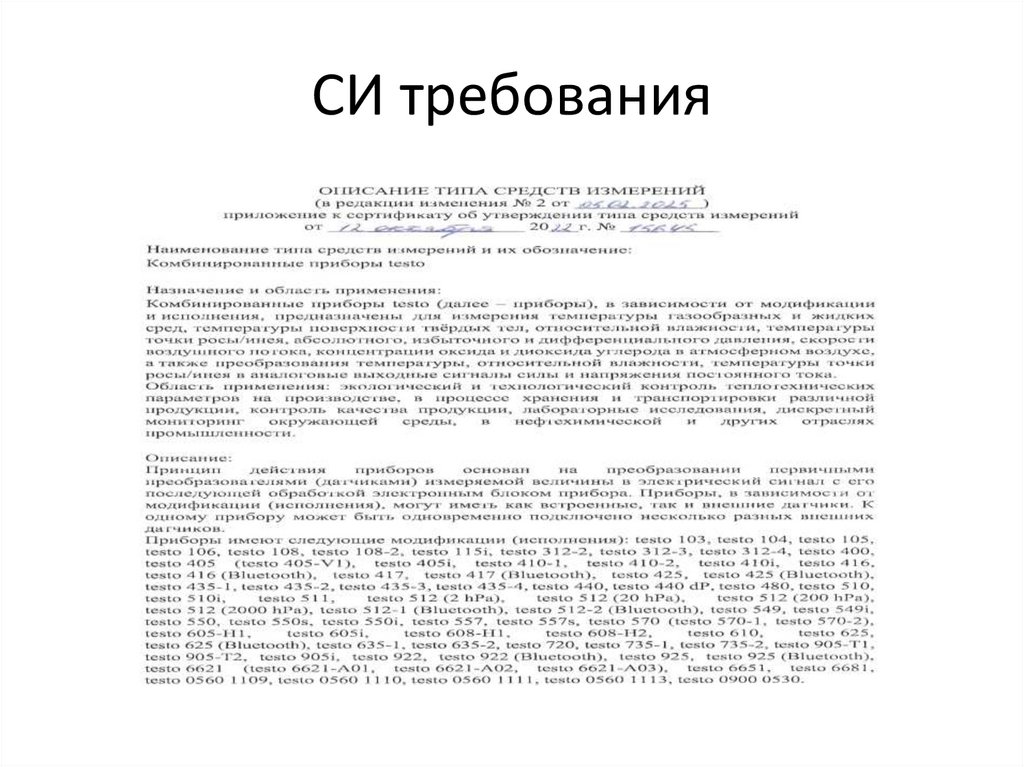

25. СИ требования

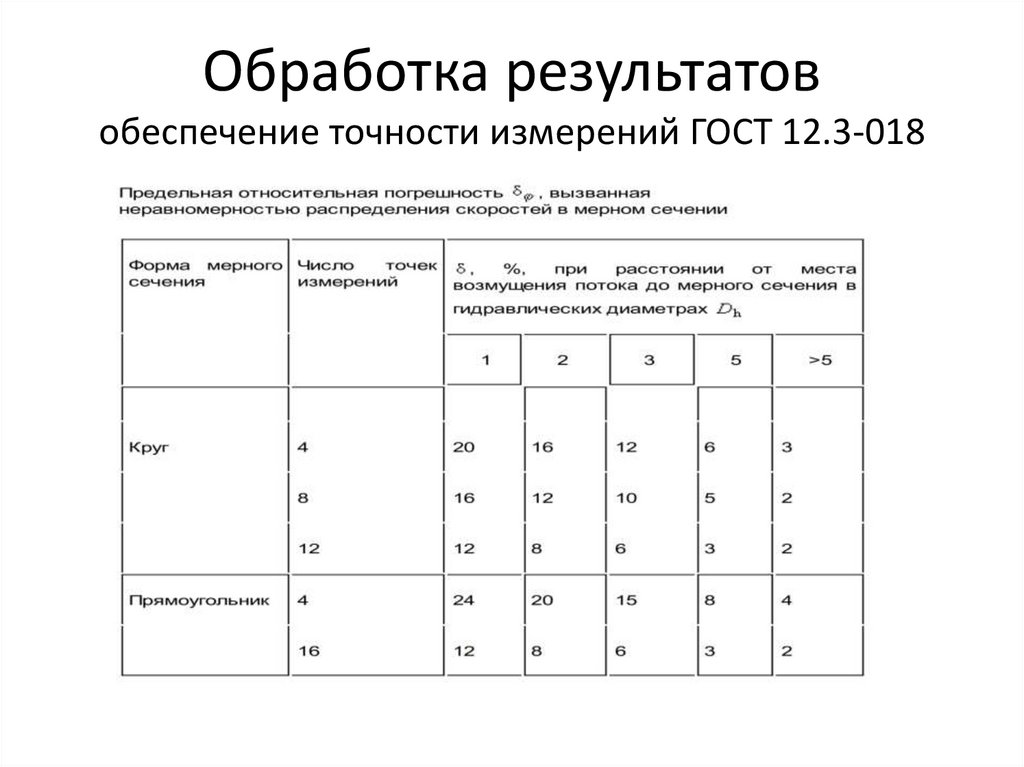

26. Обработка результатов обеспечение точности измерений ГОСТ 12.3-018

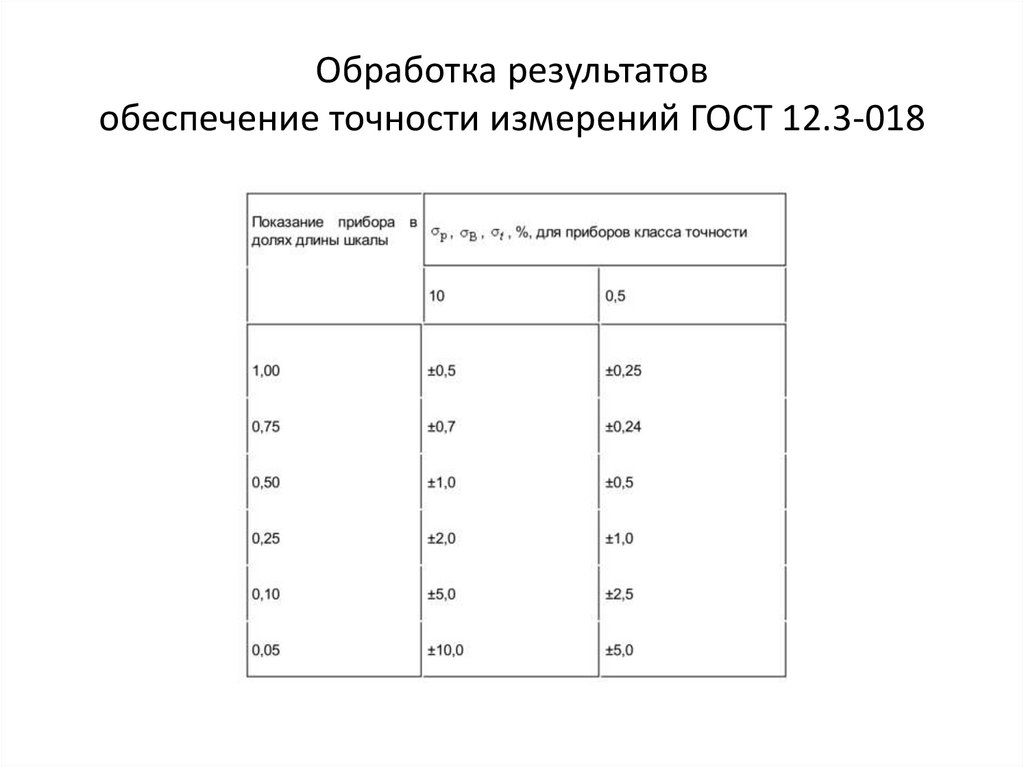

27. Обработка результатов обеспечение точности измерений ГОСТ 12.3-018

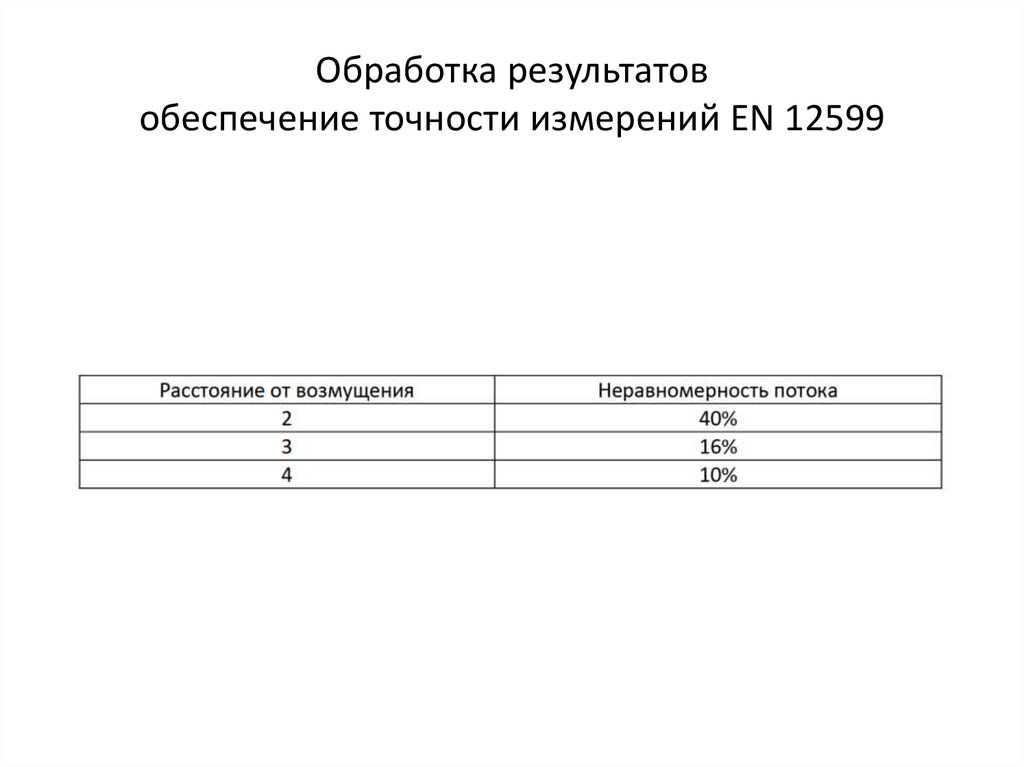

28. Обработка результатов обеспечение точности измерений EN 12599

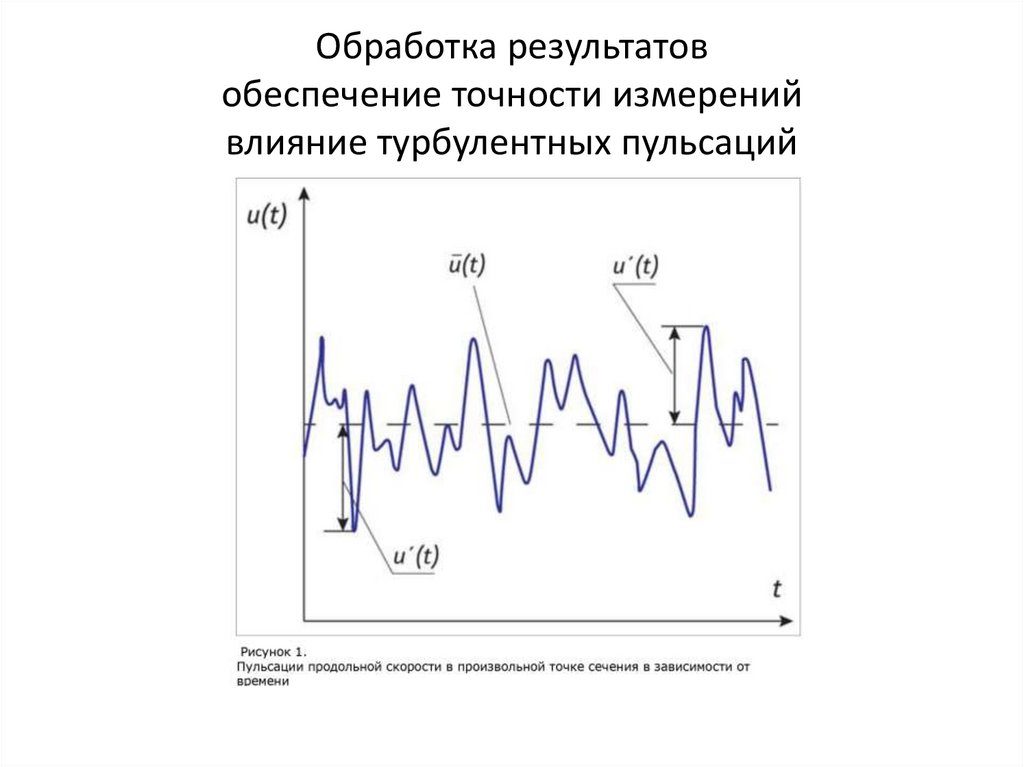

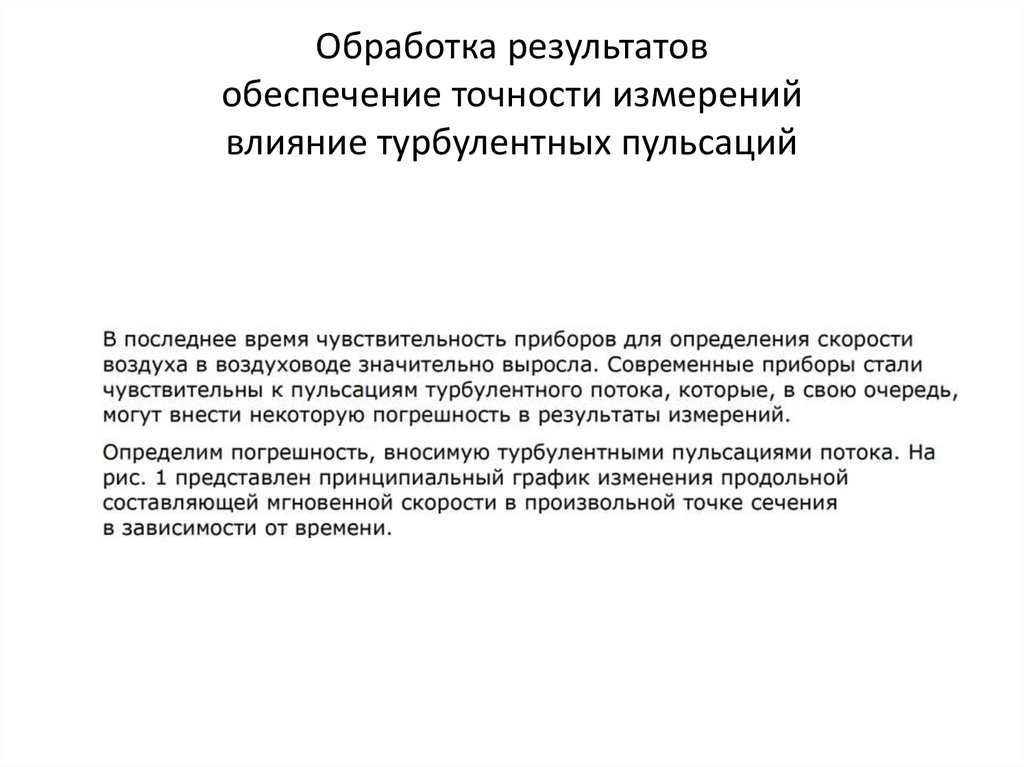

29. Обработка результатов обеспечение точности измерений влияние турбулентных пульсаций

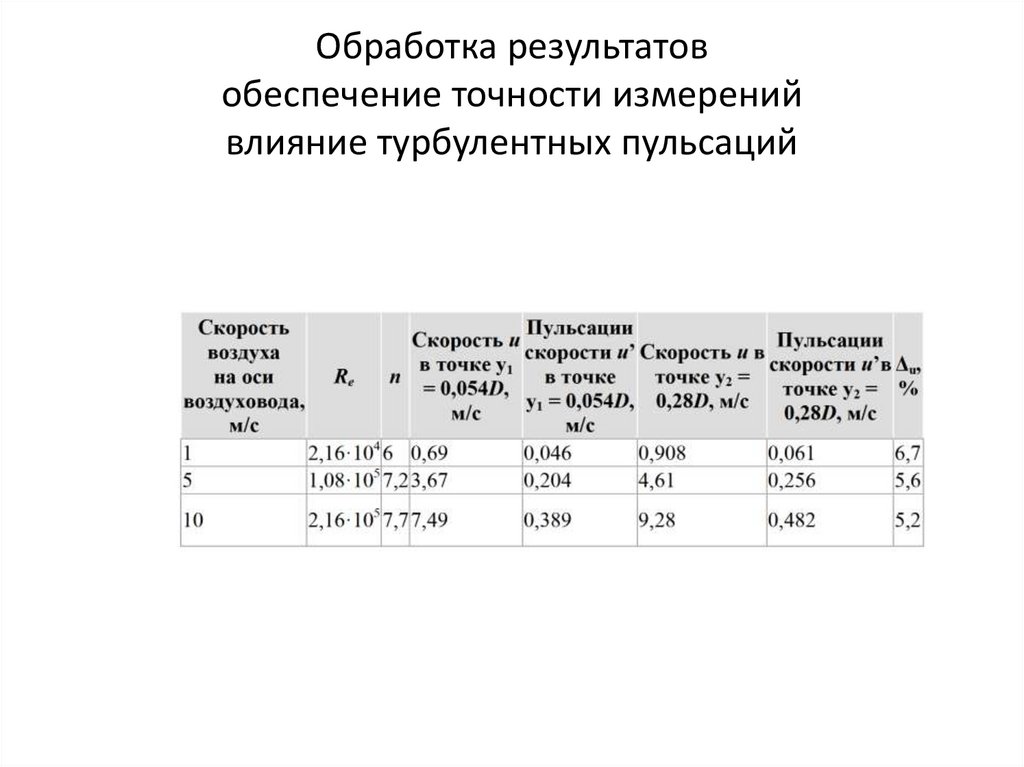

30. Обработка результатов обеспечение точности измерений влияние турбулентных пульсаций

31. Обработка результатов обеспечение точности измерений влияние турбулентных пульсаций

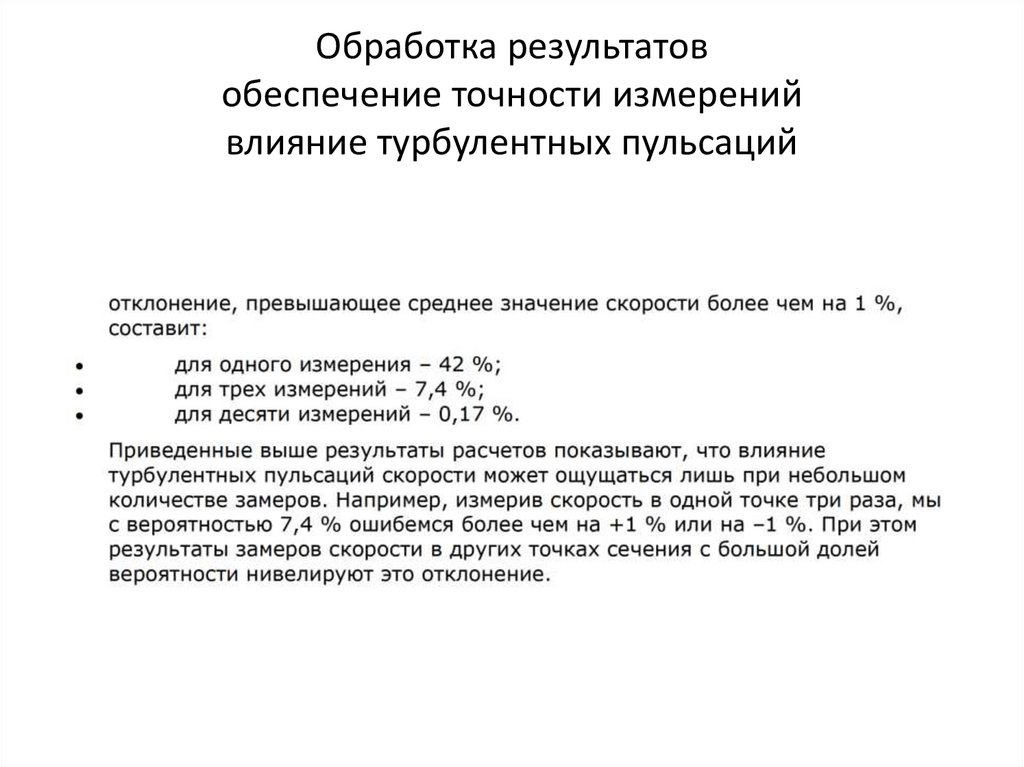

32. Обработка результатов обеспечение точности измерений влияние турбулентных пульсаций

33. Обработка результатов обеспечение точности измерений влияние турбулентных пульсаций
