1. Универсальная блютуз-колонка

Выполнил:
Баранчук Кирилл Владимирович
Класс 11

2. Обоснование и актуальность темы проекта

• Создание колонки «с нуля» осмысленный проект, сочетающий практическую
пользу, экономию, творческую реализацию и развитие технических навыков.
Готовые брендовые колонки с сопоставимыми характеристиками часто стоят
в 1,5–3 раза дороже, чем набор комплектующих для сборки.
Возможность применить старые динамики, аккумуляторы, корпуса от другой
техники, сократив расходы и объём отходов.

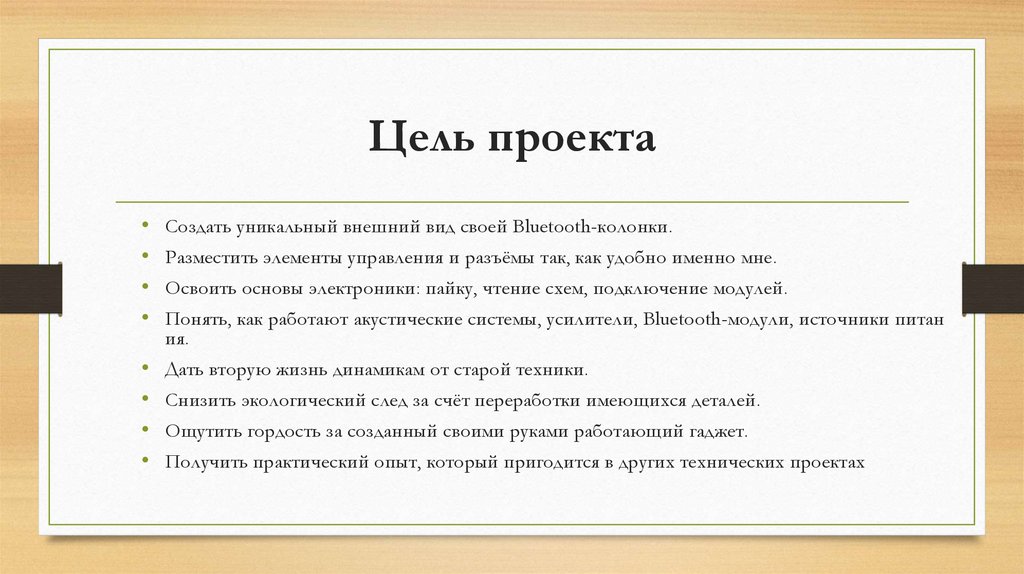

3. Цель проекта

• Создать уникальный внешний вид своей Bluetooth-колонки.
• Разместить элементы управления и разъёмы так, как удобно именно мне.
• Освоить основы электроники: пайку, чтение схем, подключение модулей.
• Понять, как работают акустические системы, усилители, Bluetooth-модули, источники питан
ия.
• Дать вторую жизнь динамикам от старой техники.
• Снизить экологический след за счёт переработки имеющихся деталей.
• Ощутить гордость за созданный своими руками работающий гаджет.
• Получить практический опыт, который пригодится в других технических проектах

4. Задачи проекта

• Изучить принципиальную схему типовой Bluetooth-колонки: модули (Bluetoothприёмник, усилитель, динамики), источник питания, элементы управления.
• Провести анализ рынка комплектующих: сравнить цены, характеристики и совм
естимость модулей/динамиков/аккумуляторов.
• Выбрать оптимальную конфигурацию.
• Составить список необходимых компонентов с точными параметрами (напряже
ние, мощность, импеданс и т. п.).
• Подготовить чертёж корпуса с учётом размещения динамиков, платы, батареи и
разъёмов.
• Приобрести электронные компоненты.

5.

• Разработать электрическую схему соединения модулей.
• Создать чертежи деталей.
• Продумать эргономику: расположение кнопок, ручек для переноски.
• Подключить готовые модули согласно схеме.
• Подключить динамики с соблюдением полярности и импеданса.
• Интегрировать аккумулятор.
• Проверить работоспособность узлов до финальной сборки.
• Вырезать детали по чертежам лобзиком.
• Собрать корпус и обеспечить герметичность стыков.
• Закрепить электронные модули внутри корпуса.
• Проложить и зафиксировать провода, избежать наводок и перегибов.

6.

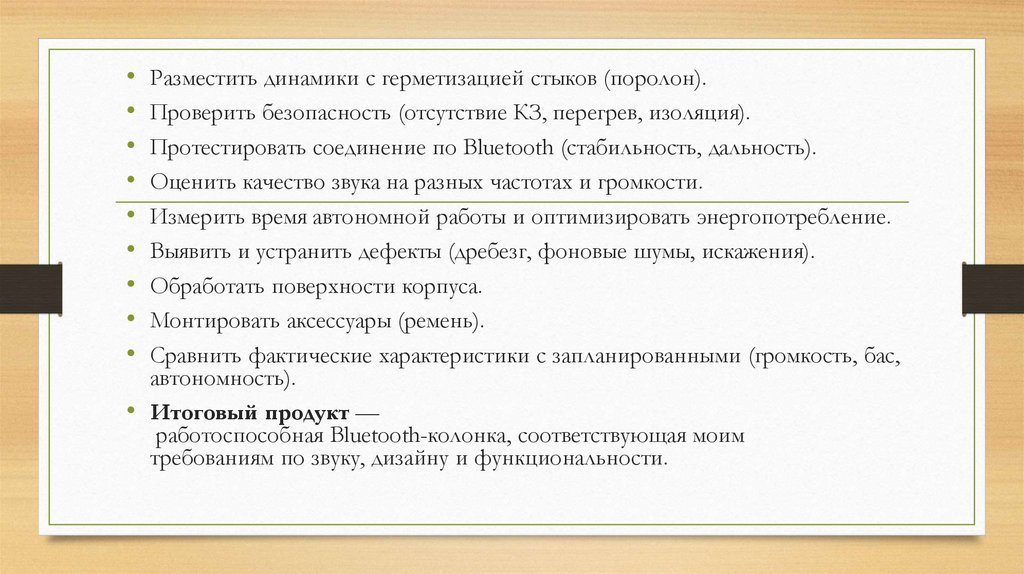

• Разместить динамики с герметизацией стыков (поролон).
• Проверить безопасность (отсутствие КЗ, перегрев, изоляция).
• Протестировать соединение по Bluetooth (стабильность, дальность).
• Оценить качество звука на разных частотах и громкости.
• Измерить время автономной работы и оптимизировать энергопотребление.
• Выявить и устранить дефекты (дребезг, фоновые шумы, искажения).
• Обработать поверхности корпуса.
• Монтировать аксессуары (ремень).
• Сравнить фактические характеристики с запланированными (громкость, бас,
автономность).
• Итоговый продукт —
работоспособная Bluetooth-колонка, соответствующая моим
требованиям по звуку, дизайну и функциональности.

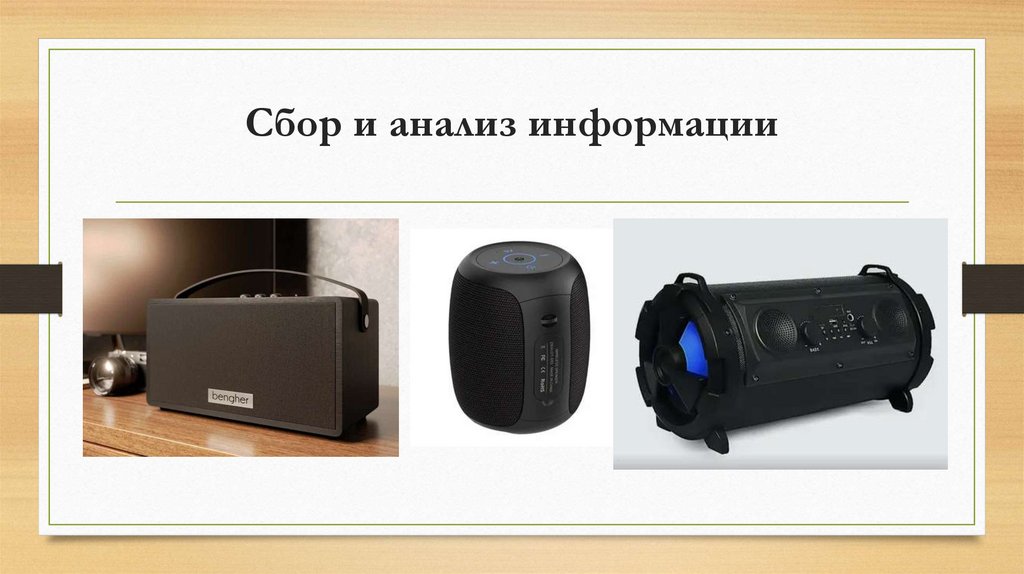

7. Сбор и анализ информации

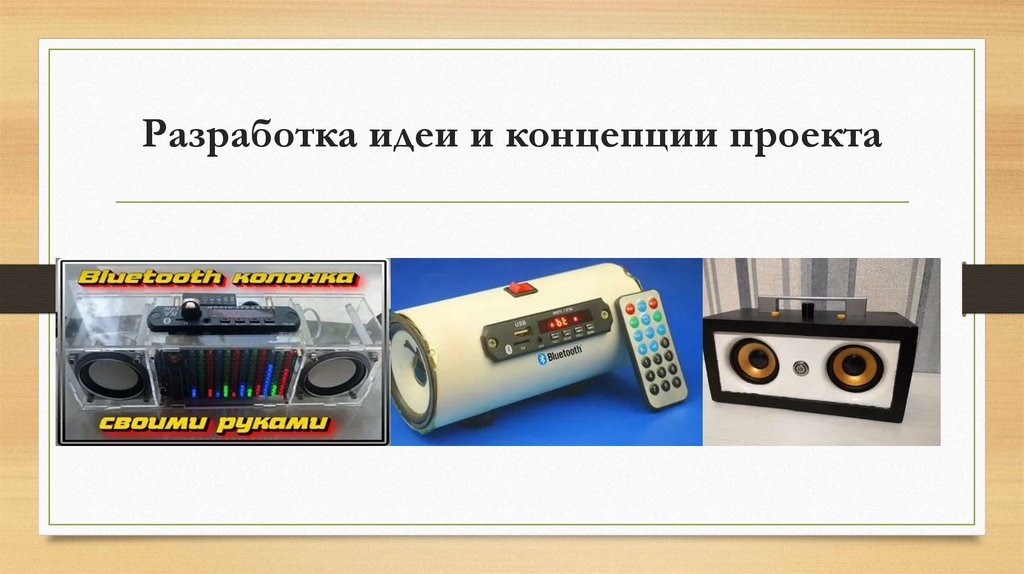

8. Разработка идеи и концепции проекта

9. Техническое задание

• Мой выбор пал на третий вариант, поскольку он наилучшим образом соответствует моим
критериям. Я ценю классическую прямоугольную форму, которая обеспечивает устойчивость и
простоту размещения на любой поверхности. Компактные габариты этой колонки делают её
идеальным спутником для отдыха на природе. В отличие от других предложенных вариантов, этот
обеспечивает фронтальное распространение звука, что гарантирует высокое качество звучания.
Вариант №1 с округлой формой показался мне неустойчивым, а вариант №2 с боковым
расположением динамиков, на мой взгляд, ухудшит качество звука. Я создаю это изделие для себя,
чтобы наслаждаться музыкой с друзьями, используя телефон или USB-накопитель.

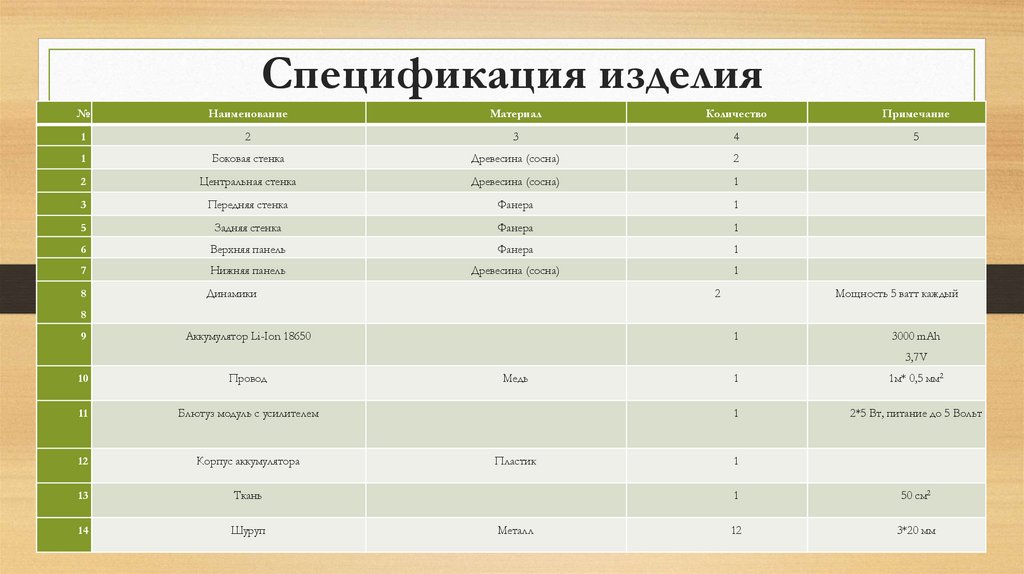

10. Спецификация изделия

№
Наименование
Материал
Количество
Примечание
1
2
3
4
5
1
Боковая стенка
Древесина (сосна)
2
2
Центральная стенка
Древесина (сосна)
1
3
Передняя стенка
Фанера
1
5
Задняя стенка
Фанера
1
6
Верхняя панель
Фанера
1
7
Нижняя панель
Древесина (сосна)
1
8
Динамики
2
Мощность 5 ватт каждый
8
9
Аккумулятор Li-Ion 18650
1
3000 mAh
3,7V
10
Провод
11
Блютуз модуль с усилителем
12
Корпус аккумулятора
13
Ткань
14
Шуруп
Медь
Пластик
Металл
1
1м* 0,5 мм2
1
2*5 Вт, питание до 5 Вольт
1
1
50 см2
12
3*20 мм

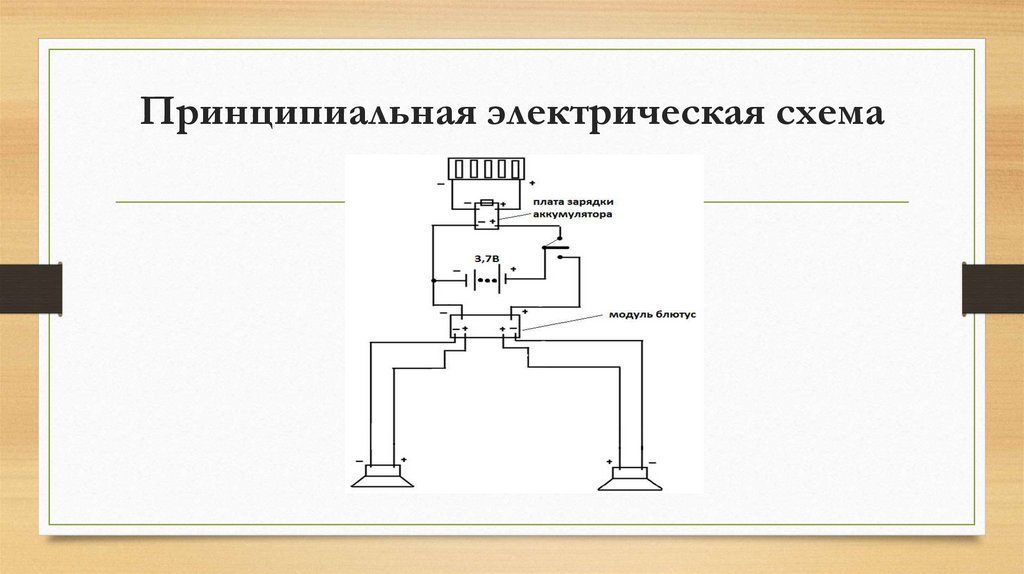

11. Принципиальная электрическая схема

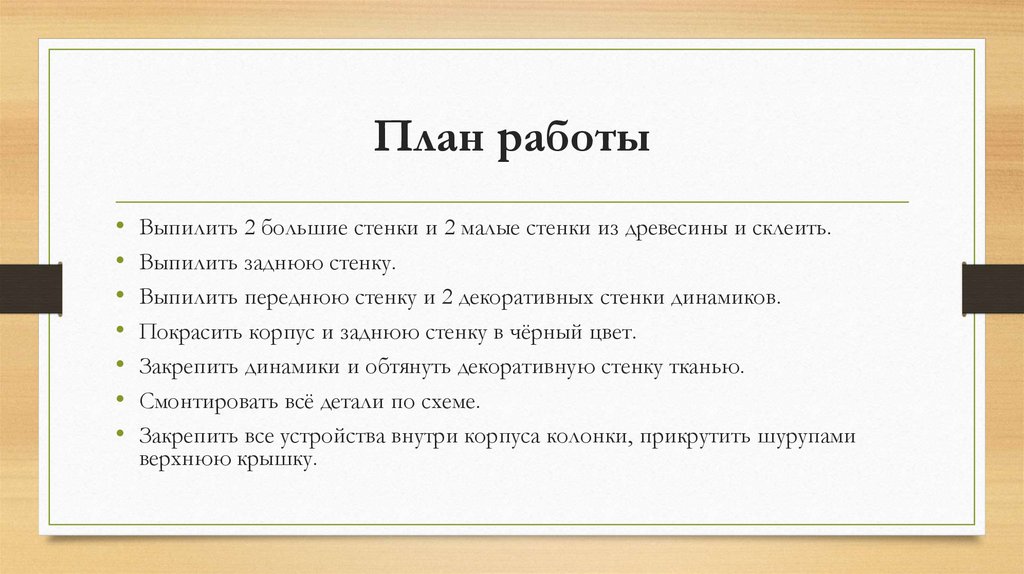

12. План работы

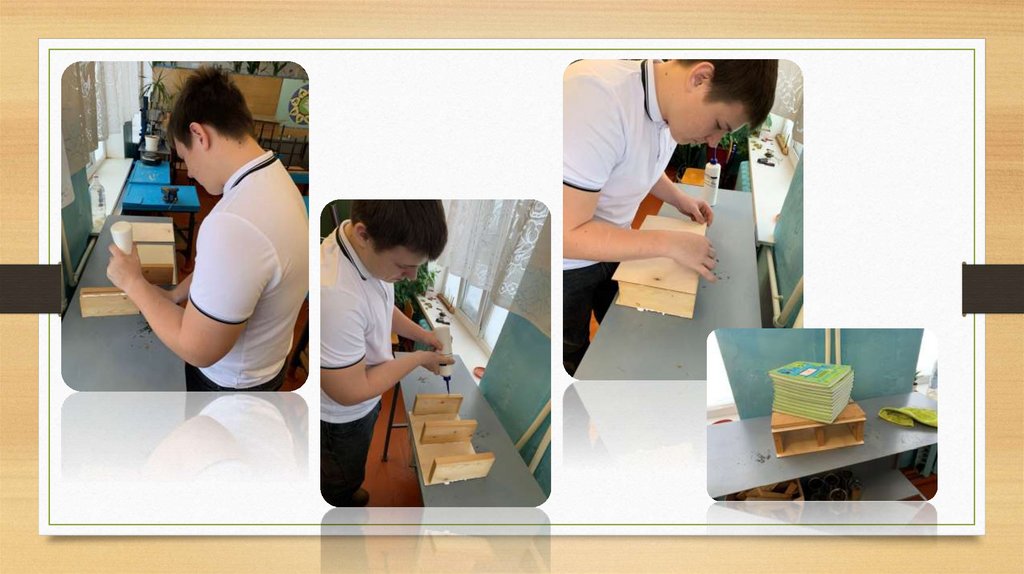

• Выпилить 2 большие стенки и 2 малые стенки из древесины и склеить.
• Выпилить заднюю стенку.

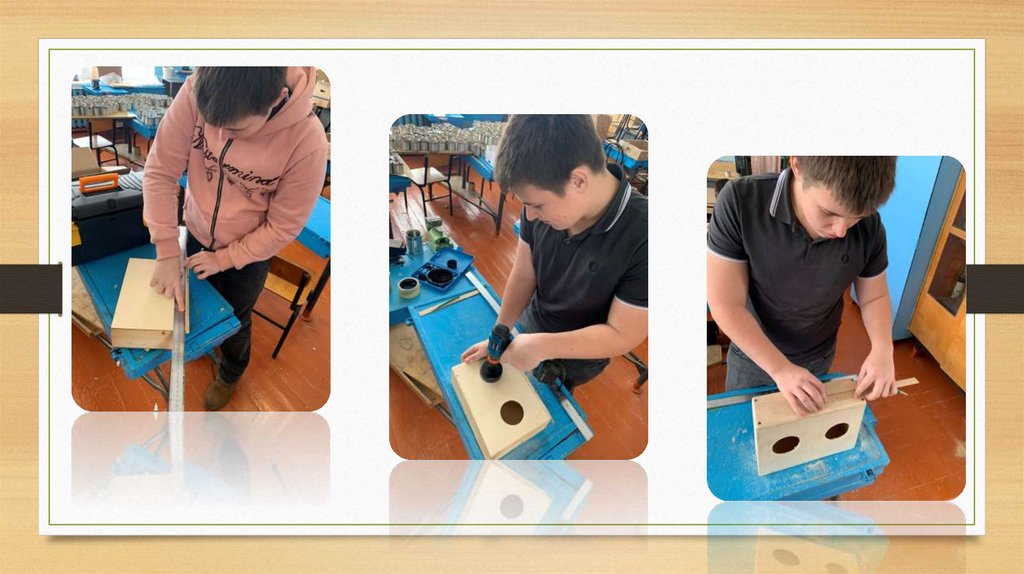

• Выпилить переднюю стенку и 2 декоративных стенки динамиков.
• Покрасить корпус и заднюю стенку в чёрный цвет.
• Закрепить динамики и обтянуть декоративную стенку тканью.
• Смонтировать всё детали по схеме.
• Закрепить все устройства внутри корпуса колонки, прикрутить шурупами
верхнюю крышку.

13.

14.

15.

16.

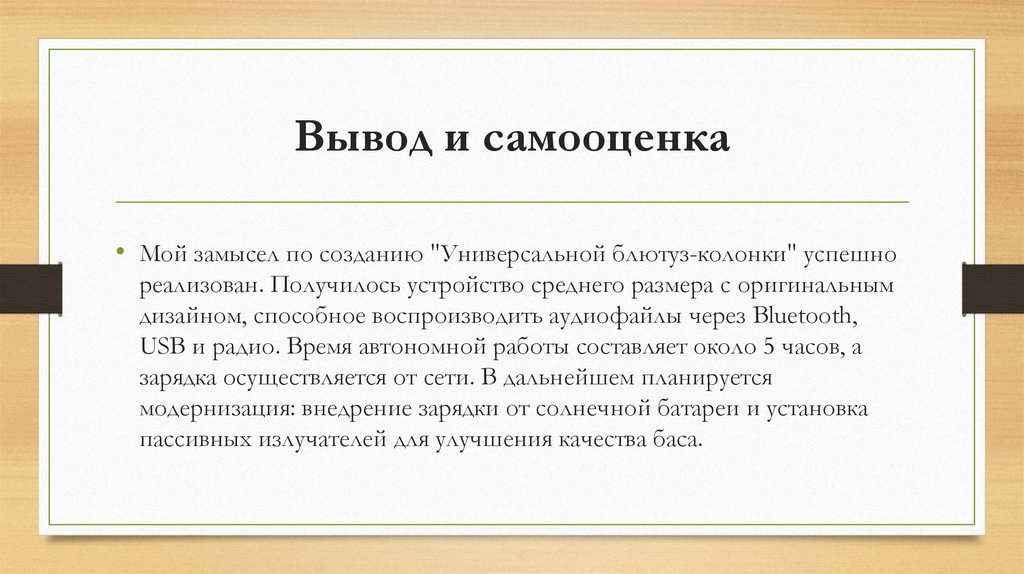

17. Вывод и самооценка

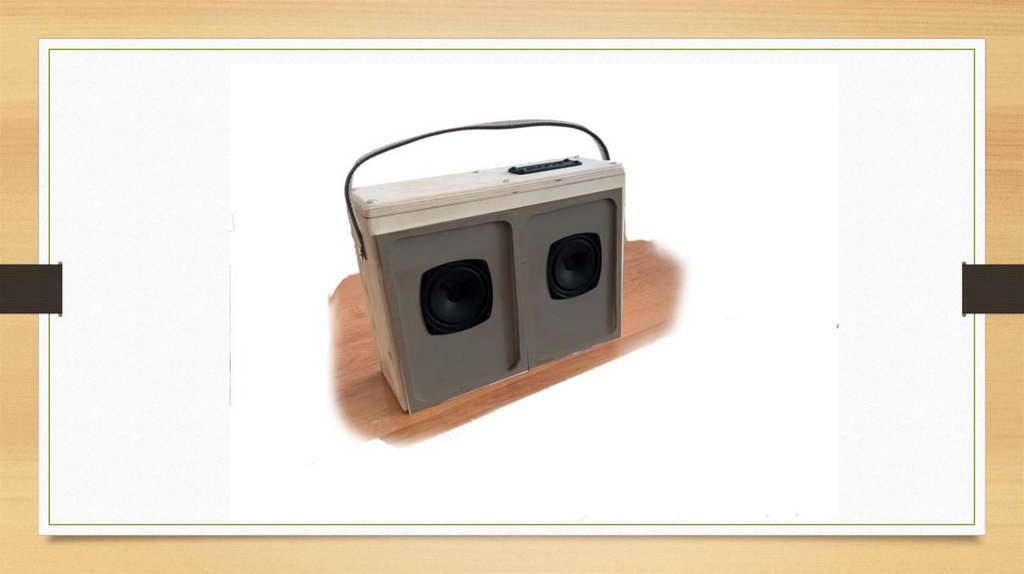

• Мой замысел по созданию "Универсальной блютуз-колонки" успешно
реализован. Получилось устройство среднего размера с оригинальным
дизайном, способное воспроизводить аудиофайлы через Bluetooth,
USB и радио. Время автономной работы составляет около 5 часов, а
зарядка осуществляется от сети. В дальнейшем планируется
модернизация: внедрение зарядки от солнечной батареи и установка
пассивных излучателей для улучшения качества баса.
