1. Тема: Работа и мощность электрического тока Тепловое действие электрического тока. Коэффициент полезного действия КПД. Закон

11.02.2026г.
Тема: Работа
и мощность электрического тока Тепловое
действие электрического тока. Коэффициент
полезного действия КПД.
Закон Джоуля-Ленца.
ПЕРЕПИСАТЬ

2.

• При протекании по проводнику
электрический ток совершает работу.
Как она может быть использована?

3.

ПЕРЕПИСАТЬ
Механическая
энергия
(электро
двигатели)
Работа
тока
Тепловая
энергия
(нагревание)
Химические
реакции
(электролиз,
зарядка
аккумулятора)

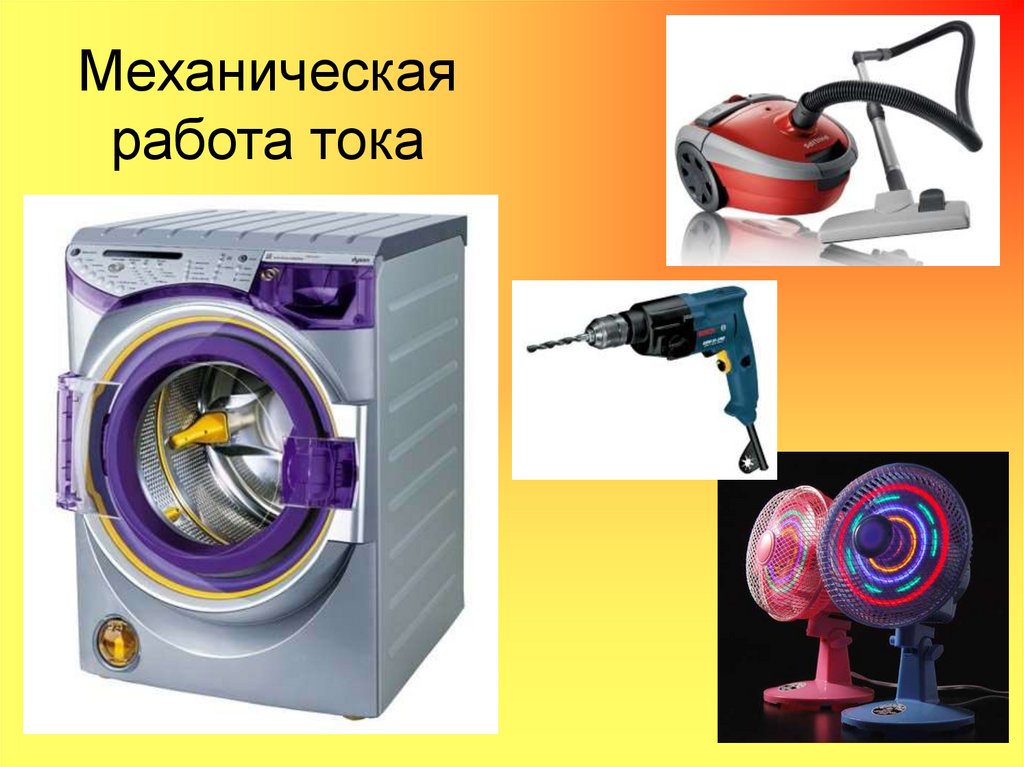

4. Механическая работа тока

5. Тепловое действие тока

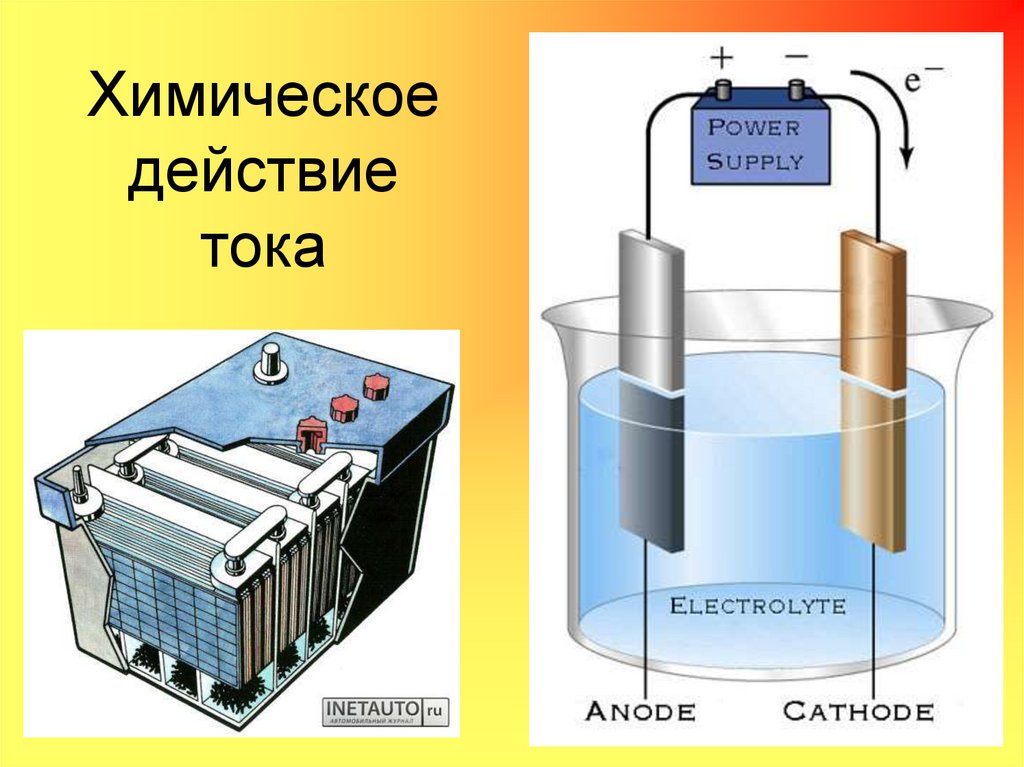

6. Химическое действие тока

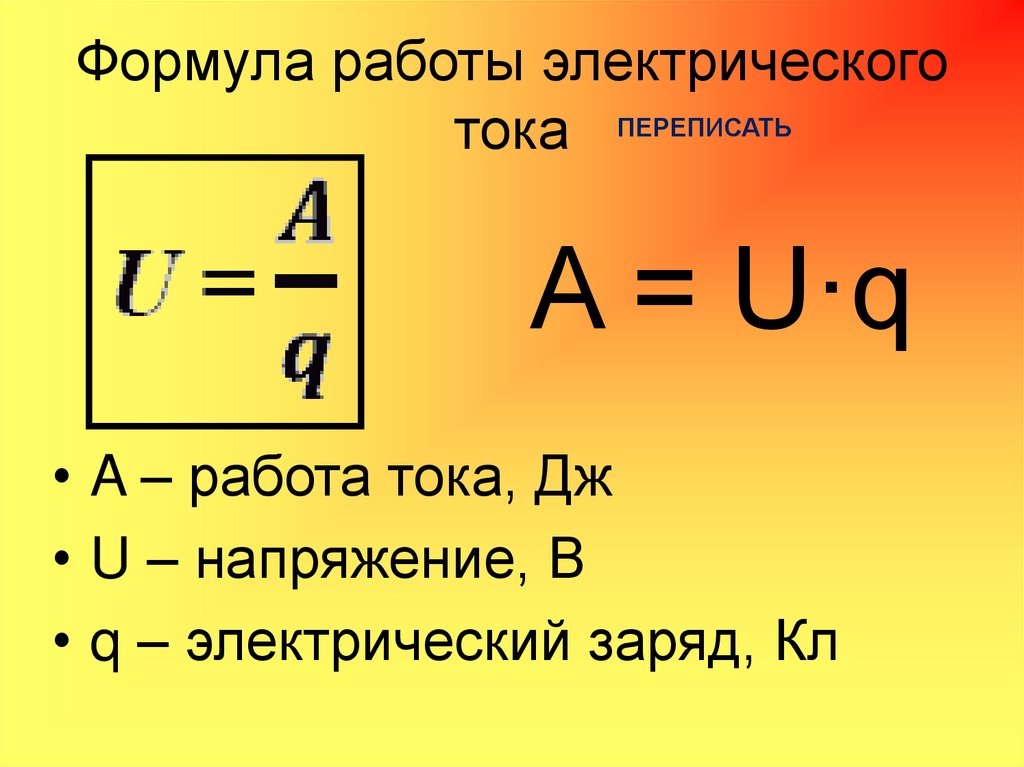

7. Формула работы электрического тока

ПЕРЕПИСАТЬ
A = U·q
• A – работа тока, Дж
• U – напряжение, В
• q – электрический заряд, Кл

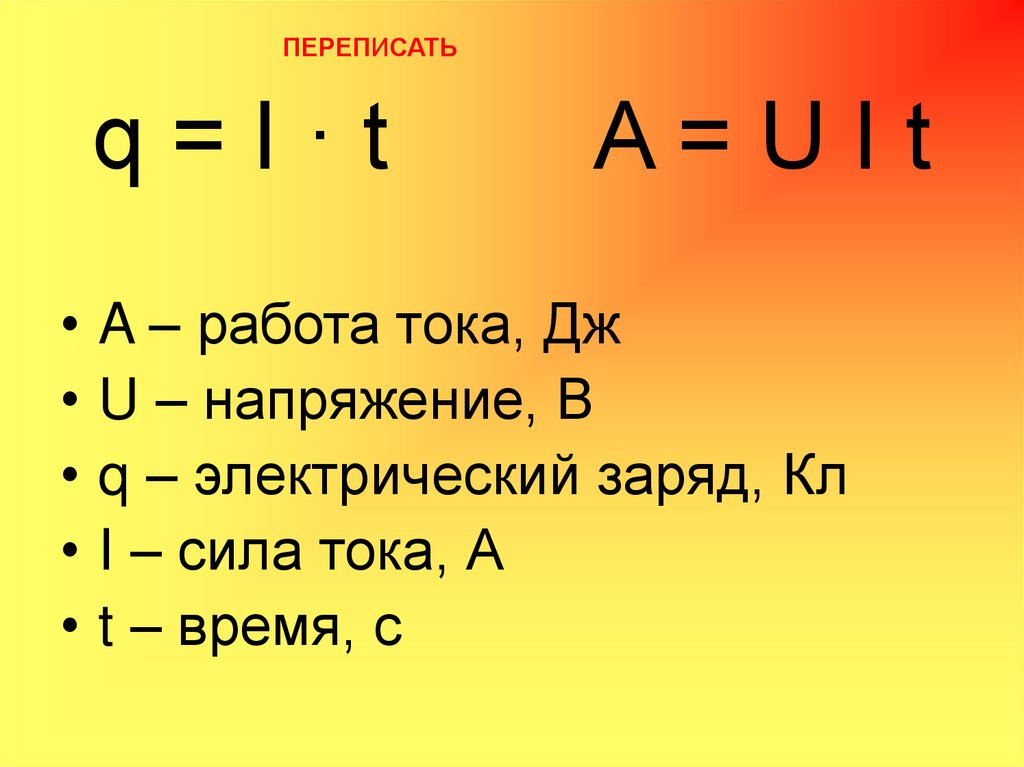

8. q = I · t A = U I t

ПЕРЕПИСАТЬ
q=I·t
A=UIt
• A – работа тока, Дж
• U – напряжение, В
• q – электрический заряд, Кл
• I – сила тока, А
• t – время, с

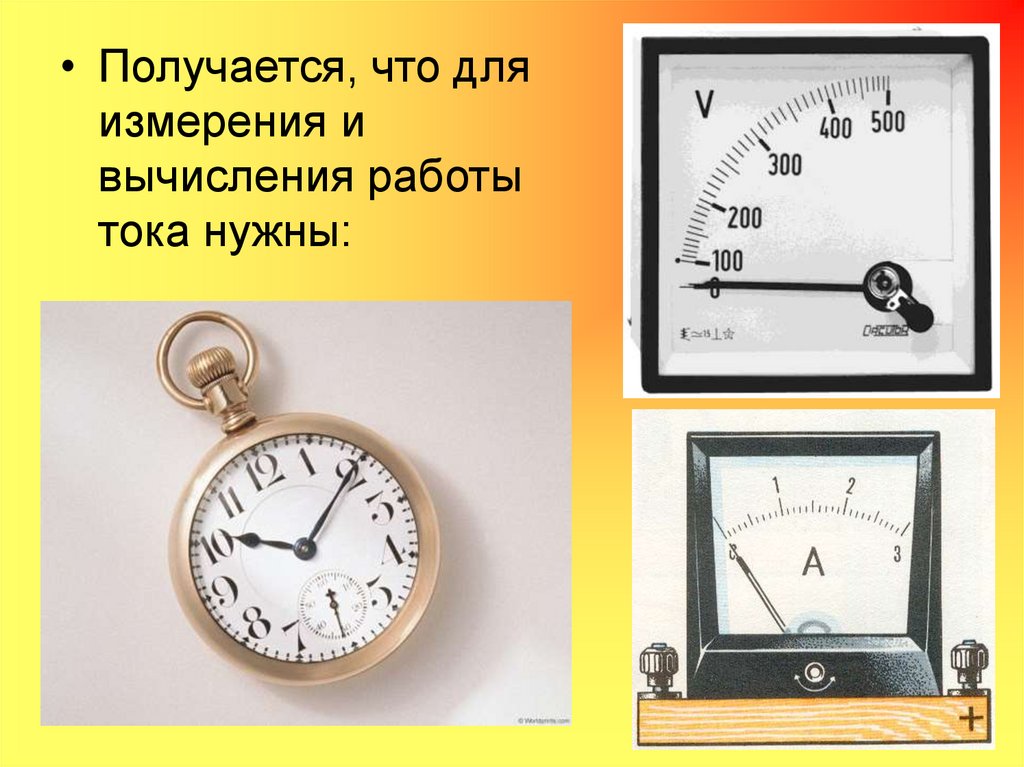

9.

• Получается, что для
измерения и
вычисления работы
тока нужны:

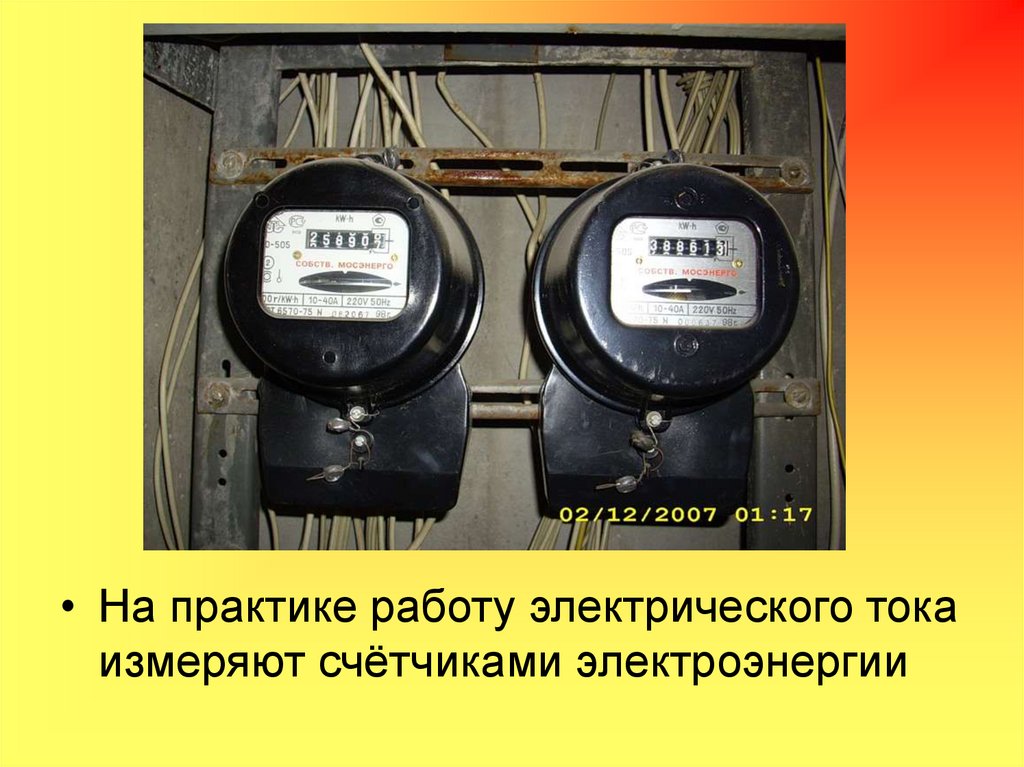

10.

• На практике работу электрического тока
измеряют счётчиками электроэнергии

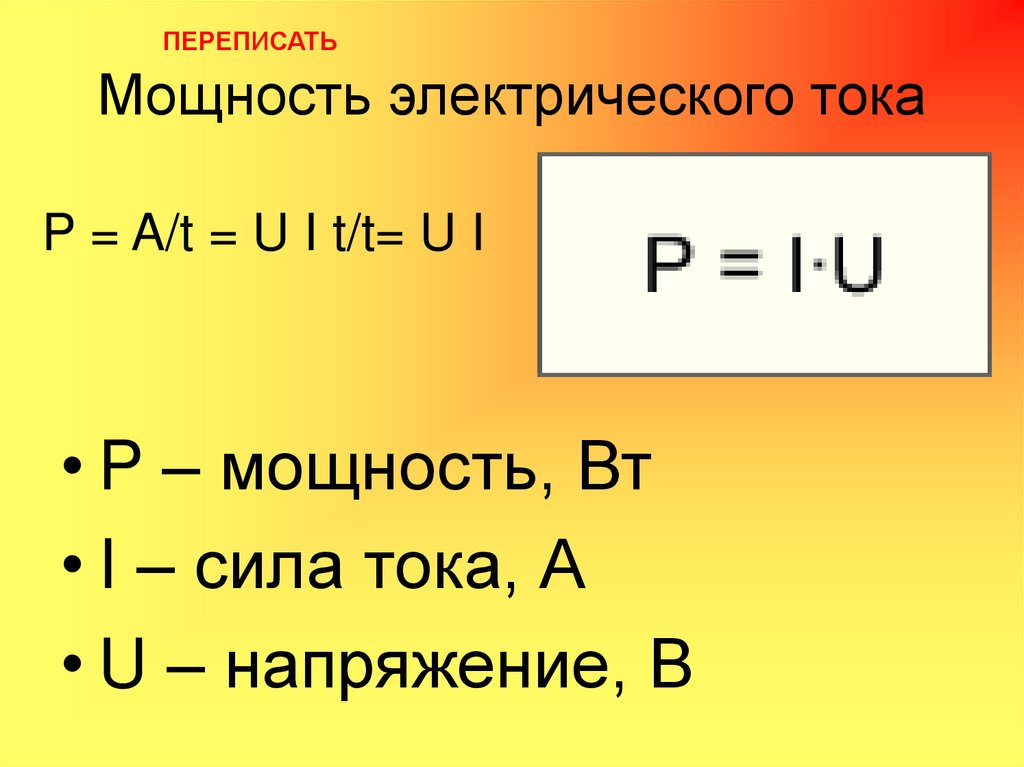

11. Мощность электрического тока

ПЕРЕПИСАТЬ
Мощность электрического тока
P = A/t = U I t/t= U I
• P – мощность, Вт
• I – сила тока, А
• U – напряжение, В

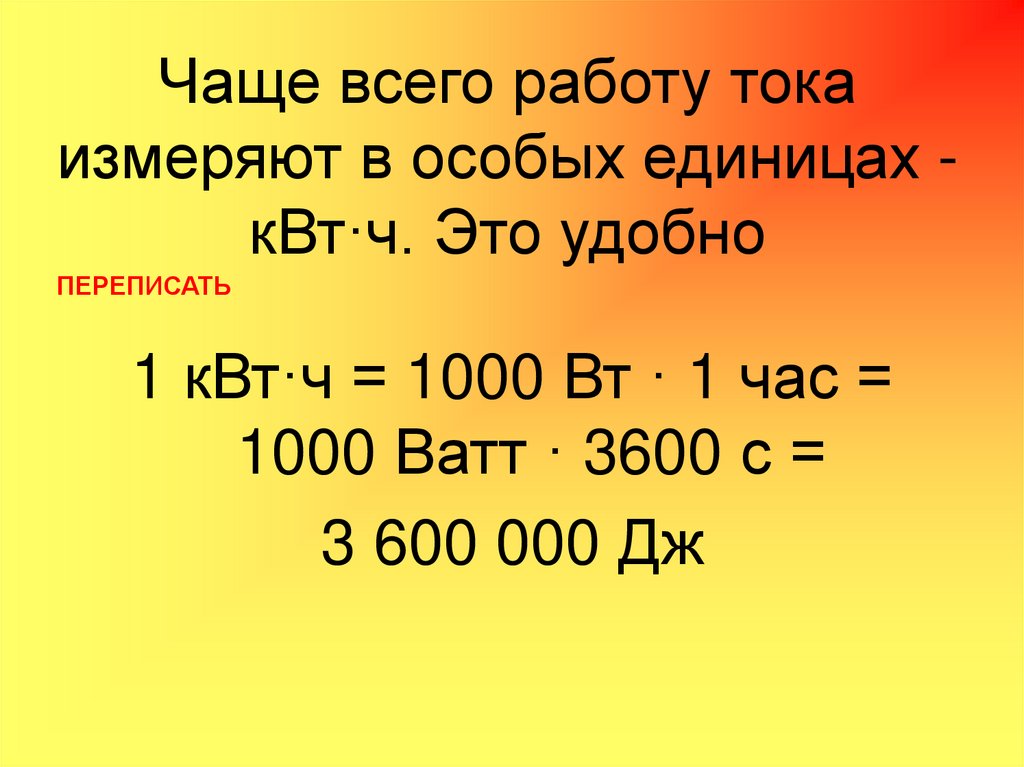

12. Чаще всего работу тока измеряют в особых единицах - кВт·ч. Это удобно

Чаще всего работу тока
измеряют в особых единицах кВт·ч. Это удобно
ПЕРЕПИСАТЬ
1 кВт·ч = 1000 Вт · 1 час =
1000 Ватт · 3600 с =
3 600 000 Дж

13. Закон Джоуля - Ленца

ПЕРЕПИСАТЬ
Закон Джоуля - Ленца
Джеймс Джоуль
(Англия)
1818 - 1889
Эмилий Христианович
Ленц
(Россия)
1804 - 1865

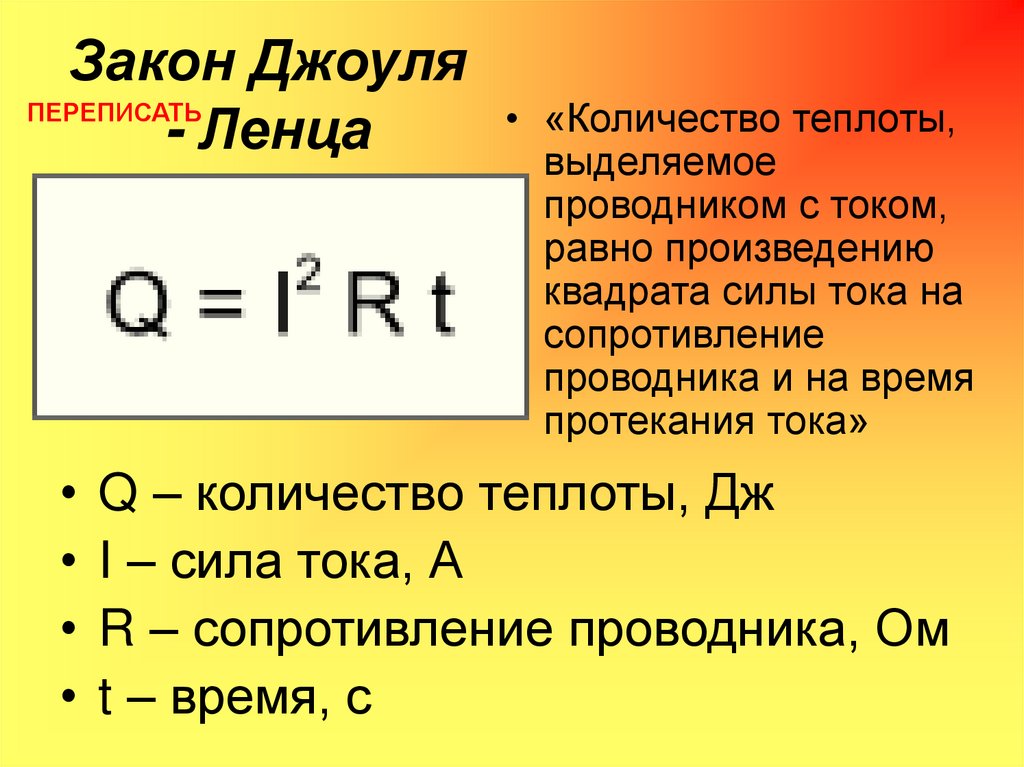

14. Закон Джоуля - Ленца

Закон Джоуля
ПЕРЕПИСАТЬ
• «Количество теплоты,
- Ленца
выделяемое
проводником с током,
равно произведению
квадрата силы тока на
сопротивление
проводника и на время
протекания тока»
• Q – количество теплоты, Дж
• I – сила тока, А
• R – сопротивление проводника, Ом
• t – время, с
