Структура_диспетчеризації_КГУ_Виноградар_для_наради_КТЕ (1)

1.

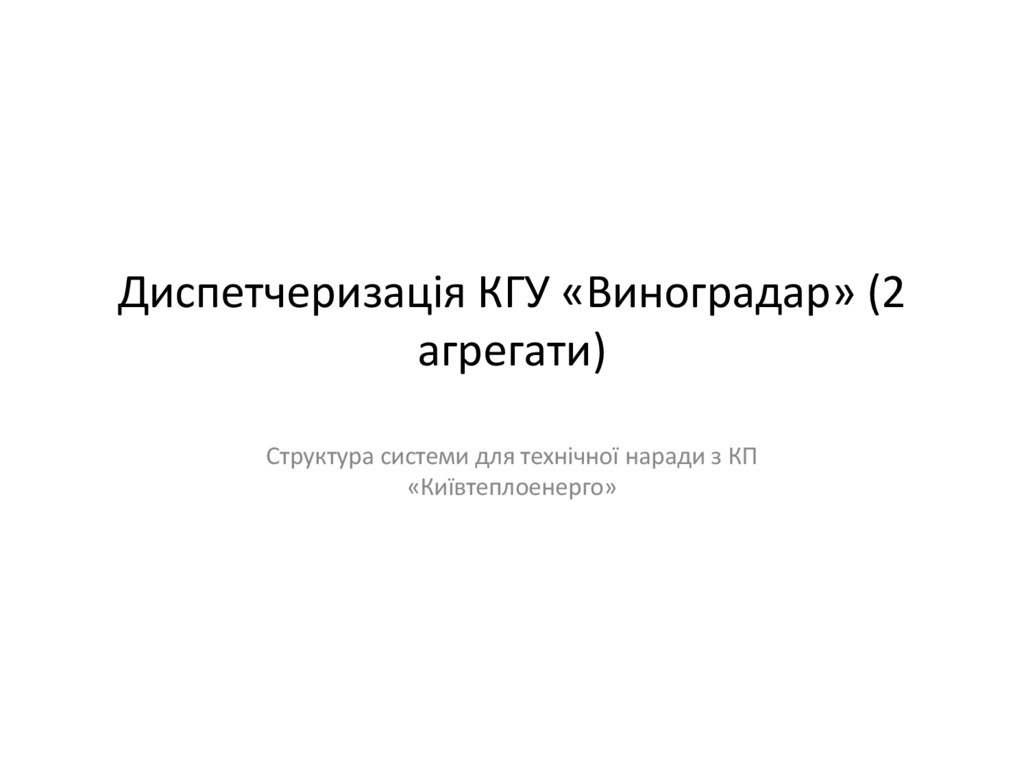

Диспетчеризація КГУ «Виноградар» (2
агрегати)
Структура системи для технічної наради з КП
«Київтеплоенерго»

2.

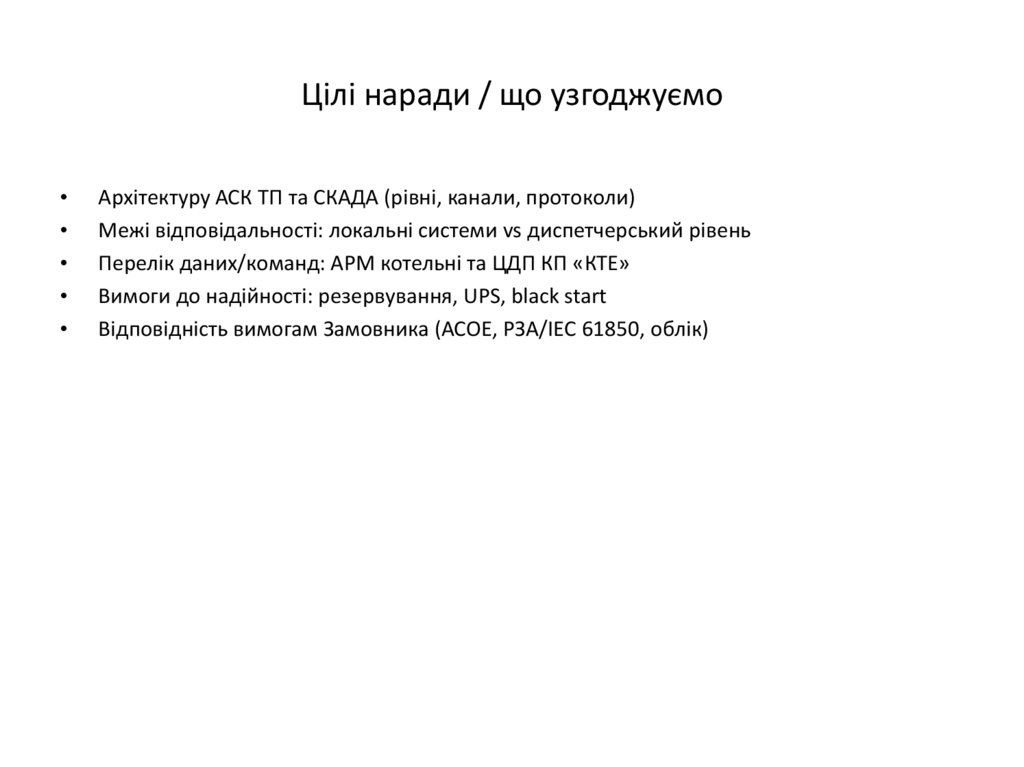

Цілі наради / що узгоджуємо
Архітектуру АСК ТП та СКАДА (рівні, канали, протоколи)
Межі відповідальності: локальні системи vs диспетчерський рівень
Перелік даних/команд: АРМ котельні та ЦДП КП «КТЕ»
Вимоги до надійності: резервування, UPS, black start
Відповідність вимогам Замовника (АСОЕ, РЗА/IEC 61850, облік)

3.

Архітектура рівнів (концепція)
Рівень 4: ЦДП КП «КТЕ»
Рівень 3: Сервер СКАДА / Архів / Звіти
Рівень 2: Шафа збору даних / Шлюзи / Мережеве обладнання
Рівень 1: Локальні системи (АСУ КГУ, ПЛК ТП, РЗА)
Рівень 0: Датчики / Виконавчі механізми / Лічильники

4.

Межі відповідальності (щоб не було конфліктів)
Локально (КГУ / РЗА / ТП)
Запуск/зупинка ГПУ, захисти двигуна
Синхронізація, внутрішні блокування КГУ
РЗА РУ-10 кВ, оперативні блокування
Автоматичне регулювання технології ТП
Диспетчеризація (ШАФА ЗБОРУ + СКАДА)
Збір/архів/події/тренди
Віддалене АРМ (котельня): перегляд/квитування
Команди в узгоджених межах (уставки ТП, дозвол
Передача даних на ЦДП КП «КТЕ»

5.

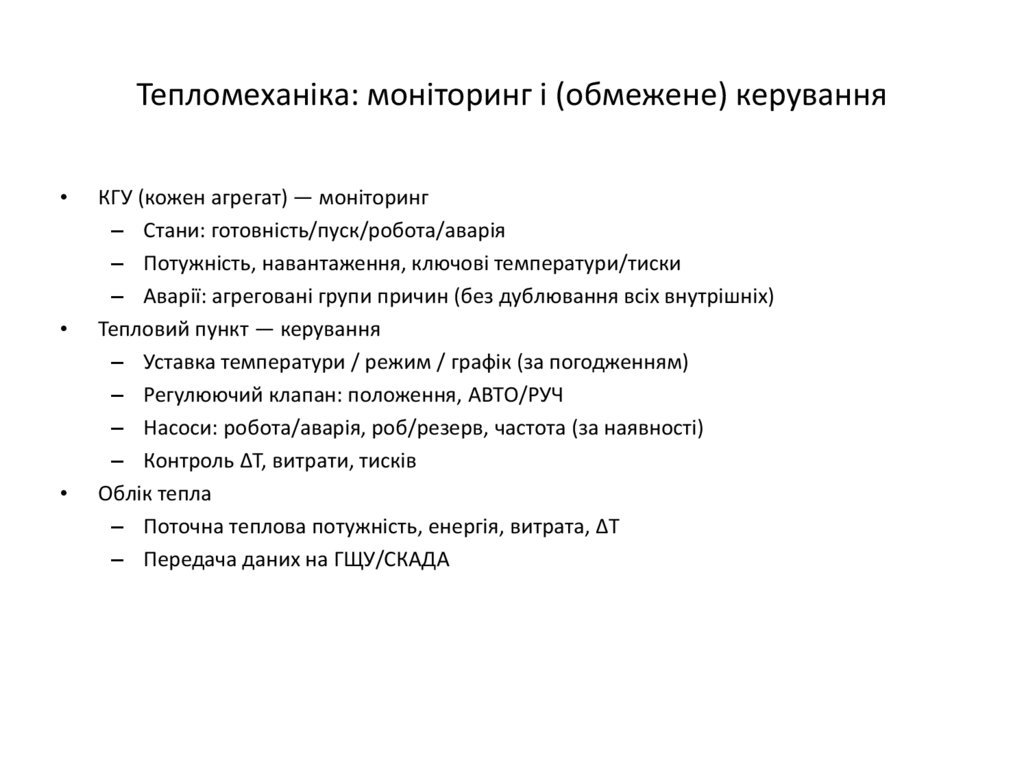

Тепломеханіка: моніторинг і (обмежене) керування
КГУ (кожен агрегат) — моніторинг
– Стани: готовність/пуск/робота/аварія
– Потужність, навантаження, ключові температури/тиски
– Аварії: агреговані групи причин (без дублювання всіх внутрішніх)
Тепловий пункт — керування
– Уставка температури / режим / графік (за погодженням)
– Регулюючий клапан: положення, АВТО/РУЧ
– Насоси: робота/аварія, роб/резерв, частота (за наявності)
– Контроль ΔT, витрати, тисків
Облік тепла
– Поточна теплова потужність, енергія, витрата, ΔT
– Передача даних на ГЩУ/СКАДА

6.

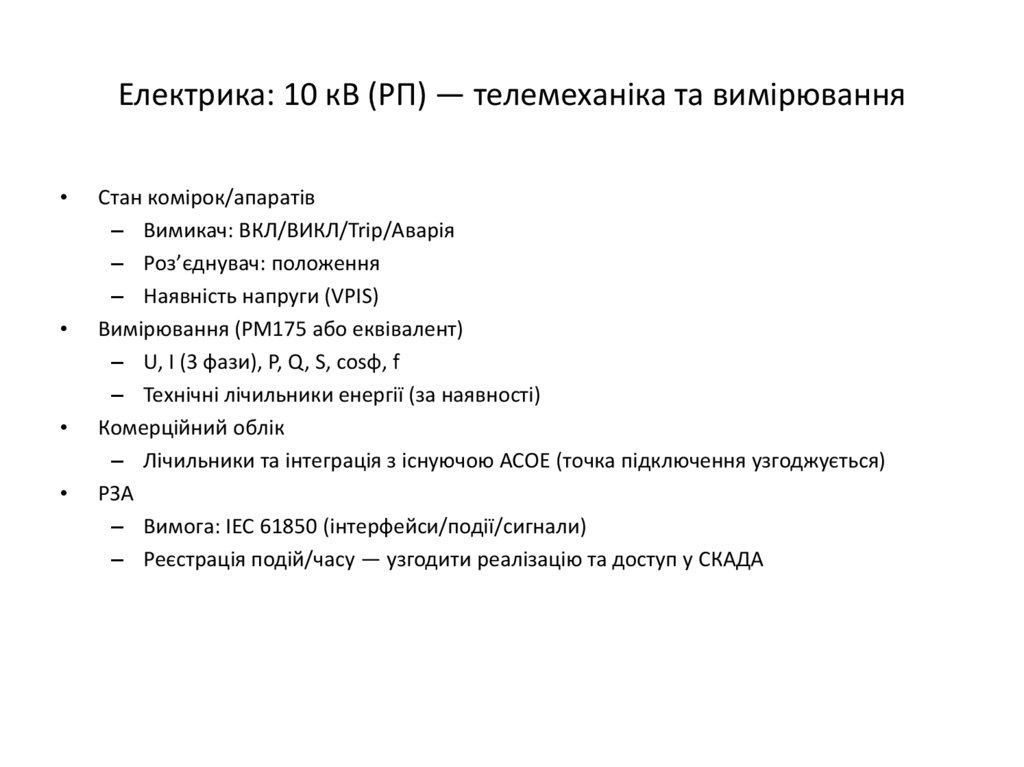

Електрика: 10 кВ (РП) — телемеханіка та вимірювання
Стан комірок/апаратів
– Вимикач: ВКЛ/ВИКЛ/Trip/Аварія
– Роз’єднувач: положення
– Наявність напруги (VPIS)
Вимірювання (PM175 або еквівалент)
– U, I (3 фази), P, Q, S, cosφ, f
– Технічні лічильники енергії (за наявності)
Комерційний облік
– Лічильники та інтеграція з існуючою АСОЕ (точка підключення узгоджується)
РЗА
– Вимога: IEC 61850 (інтерфейси/події/сигнали)
– Реєстрація подій/часу — узгодити реалізацію та доступ у СКАДА

7.

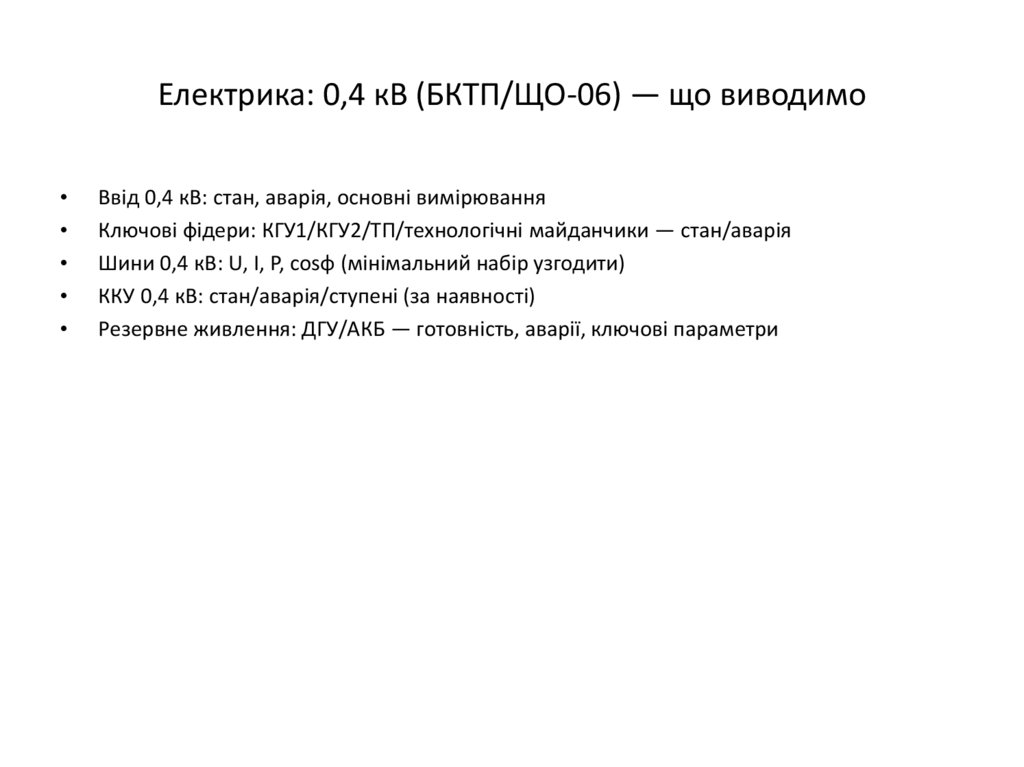

Електрика: 0,4 кВ (БКТП/ЩО-06) — що виводимо
Ввід 0,4 кВ: стан, аварія, основні вимірювання
Ключові фідери: КГУ1/КГУ2/ТП/технологічні майданчики — стан/аварія
Шини 0,4 кВ: U, I, P, cosφ (мінімальний набір узгодити)
ККУ 0,4 кВ: стан/аварія/ступені (за наявності)
Резервне живлення: ДГУ/АКБ — готовність, аварії, ключові параметри

8.

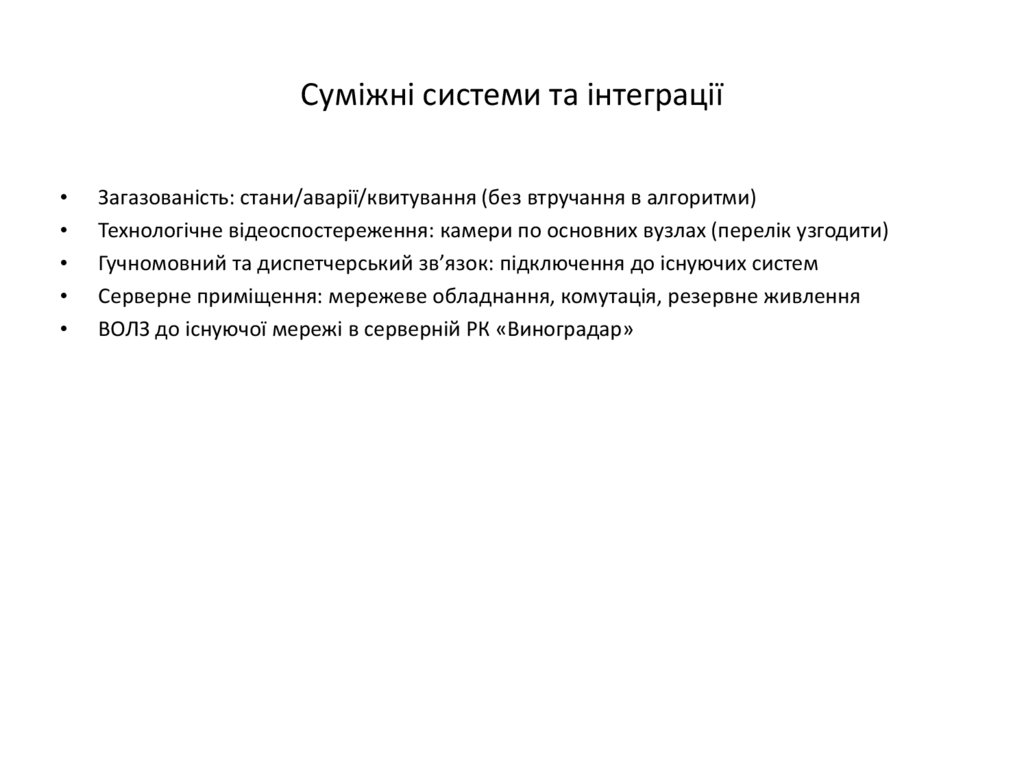

Суміжні системи та інтеграції
Загазованість: стани/аварії/квитування (без втручання в алгоритми)
Технологічне відеоспостереження: камери по основних вузлах (перелік узгодити)
Гучномовний та диспетчерський зв’язок: підключення до існуючих систем
Серверне приміщення: мережеве обладнання, комутація, резервне живлення
ВОЛЗ до існуючої мережі в серверній РК «Виноградар»

9.

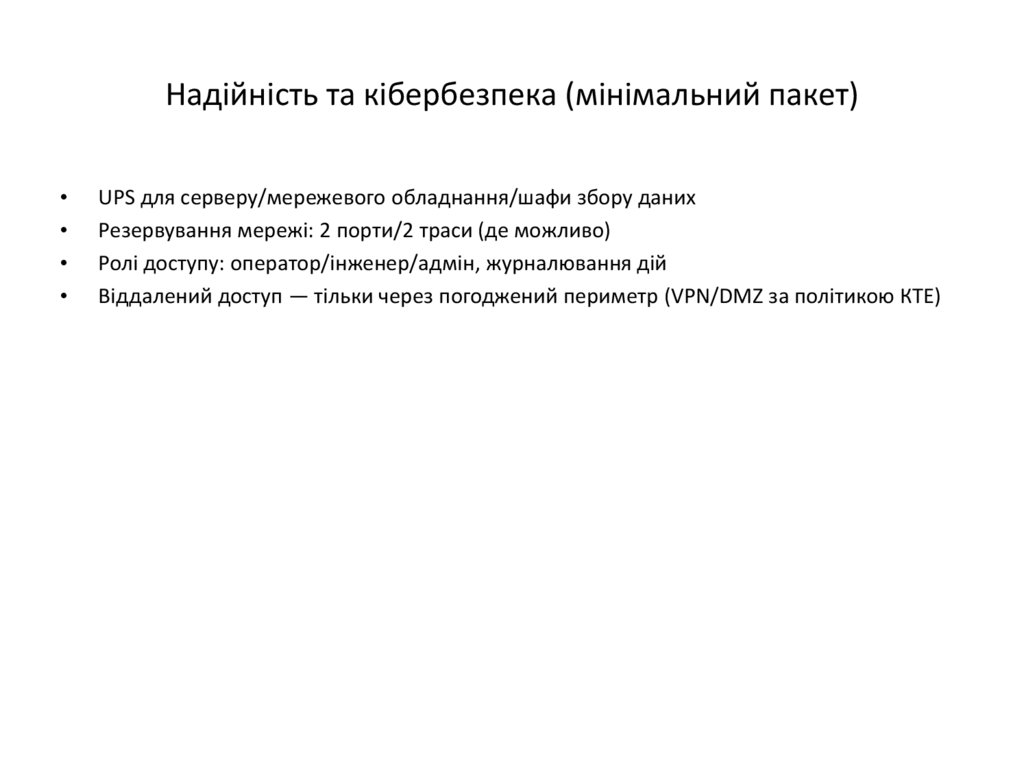

Надійність та кібербезпека (мінімальний пакет)
UPS для серверу/мережевого обладнання/шафи збору даних
Резервування мережі: 2 порти/2 траси (де можливо)
Ролі доступу: оператор/інженер/адмін, журналювання дій
Віддалений доступ — тільки через погоджений периметр (VPN/DMZ за політикою КТЕ)

10.

Питання для протоколу (узгодити та зафіксувати)
Технічні рішення
Експлуатація/надійність
Перелік команд дистанційного керування (що дозволено)
Black start: ДГУ чи АКБ? потужність/час автономії
Протоколи/шлюзи: Modbus TCP/RTU, IEC 61850, Передпусковий
формат до ЦДП підігрів/підготовка для запуску з «
Вимоги до точності вимірювань (клас 0,2): де забезпечуємо
Резервування ВОЛЗ/каналів зв’язку
АСОЕ: точка підключення, відповідальність сторін
Регламенти архівів/звітів і доступ до даних
