Модель рюкзака с интегрированной системой очистки воды

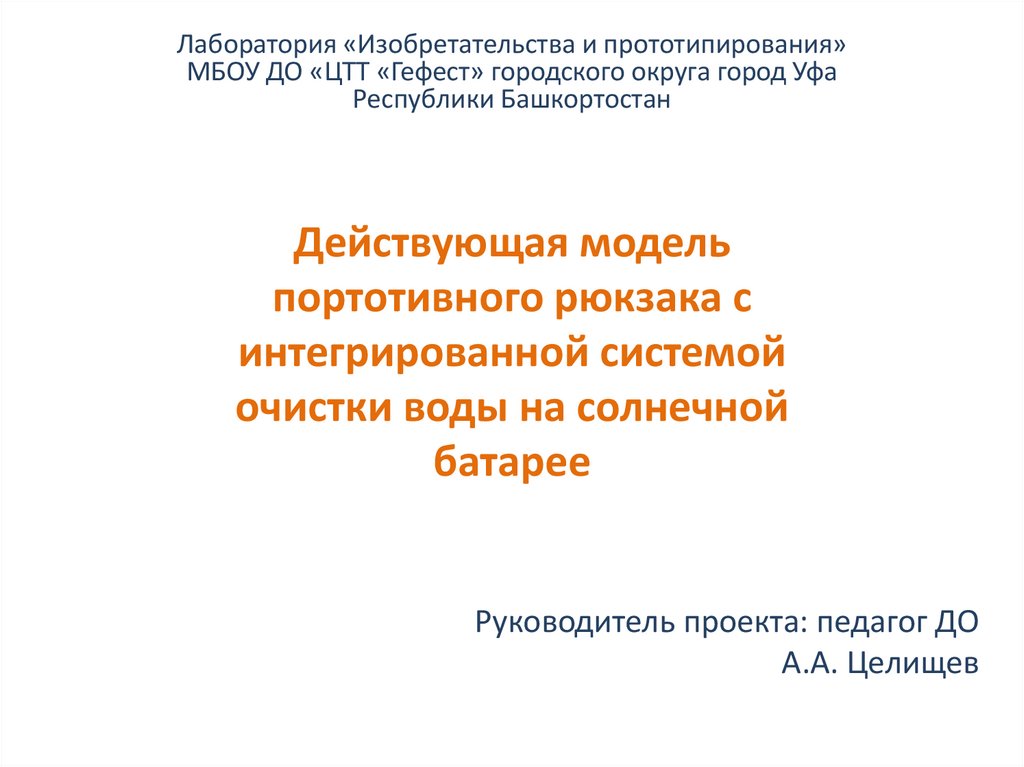

1. Действующая модель портотивного рюкзака с интегрированной системой очистки воды на солнечной батарее

Лаборатория «Изобретательства и прототипирования»
МБОУ ДО «ЦТТ «Гефест» городского округа город Уфа
Республики Башкортостан
Действующая модель
портотивного рюкзака с
интегрированной системой
очистки воды на солнечной
батарее
Руководитель проекта: педагог ДО
А.А. Целищев

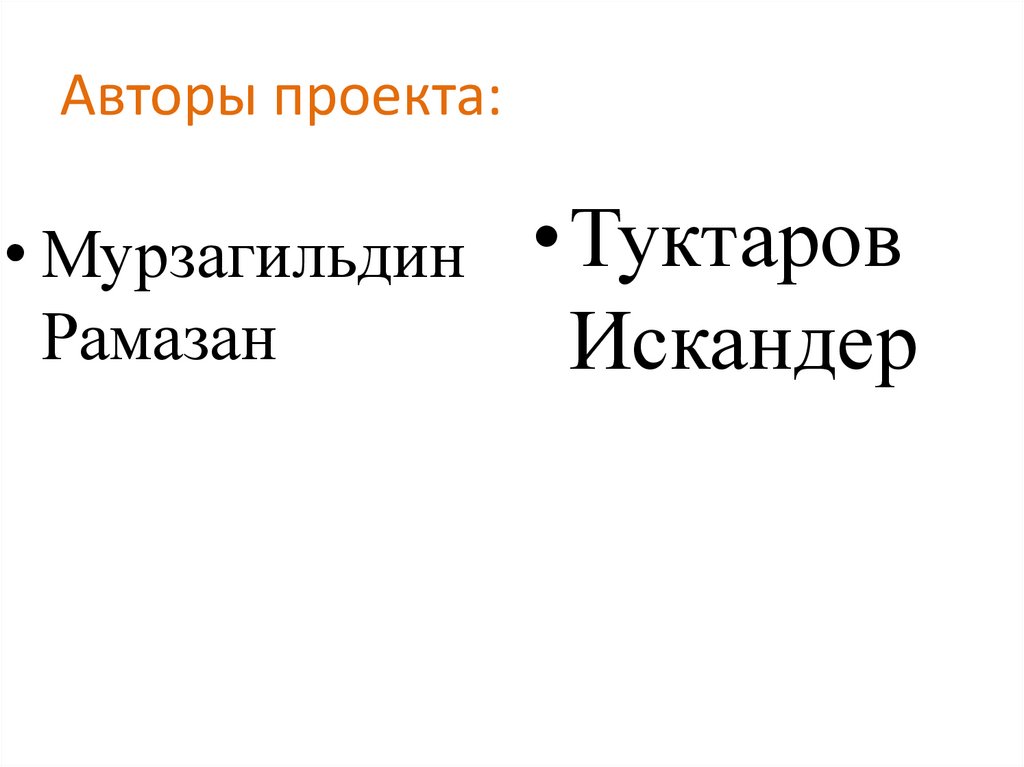

2. Авторы проекта:

• Мурзагильдин
Рамазан
•Туктаров
Искандер

3.

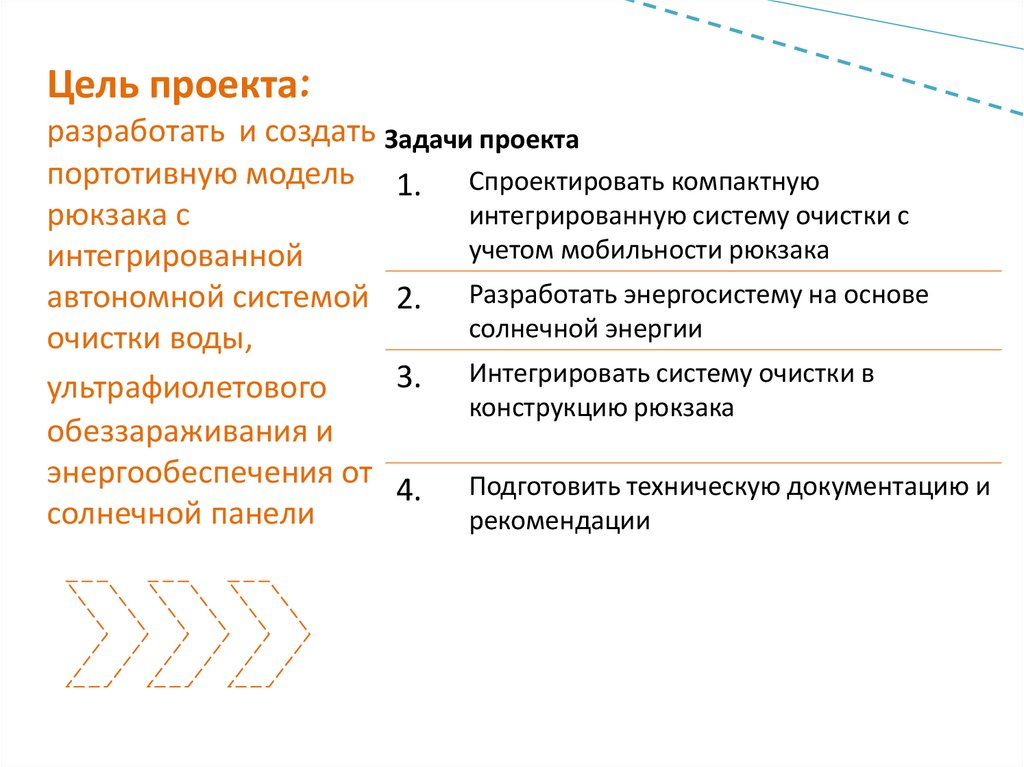

Цель проекта:
разработать и создать Задачи проекта
портотивную модель 1. Спроектировать компактную
интегрированную систему очистки с
рюкзака с
учетом мобильности рюкзака
интегрированной
автономной системой 2. Разработать энергосистему на основе
солнечной энергии
очистки воды,
3. Интегрировать систему очистки в
ультрафиолетового
конструкцию рюкзака
обеззараживания и
энергообеспечения от
4. Подготовить техническую документацию и
солнечной панели
рекомендации

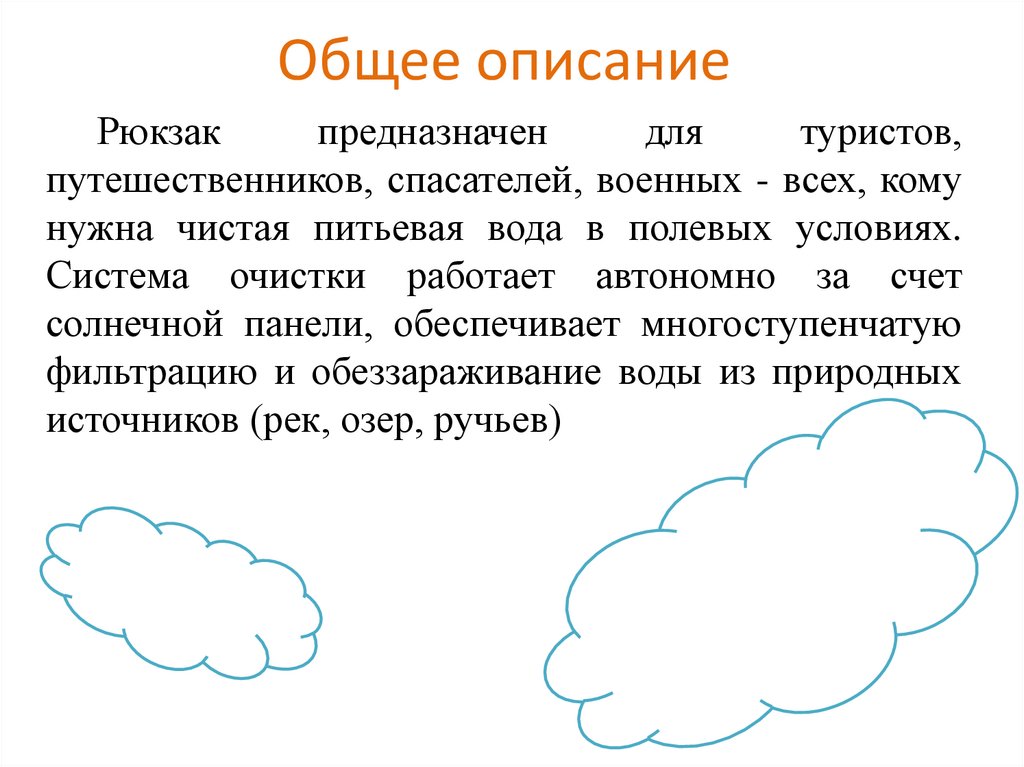

4. Общее описание

Рюкзак
предназначен
для
туристов,
путешественников, спасателей, военных - всех, кому
нужна чистая питьевая вода в полевых условиях.
Система очистки работает автономно за счет
солнечной панели, обеспечивает многоступенчатую
фильтрацию и обеззараживание воды из природных
источников (рек, озер, ручьев)

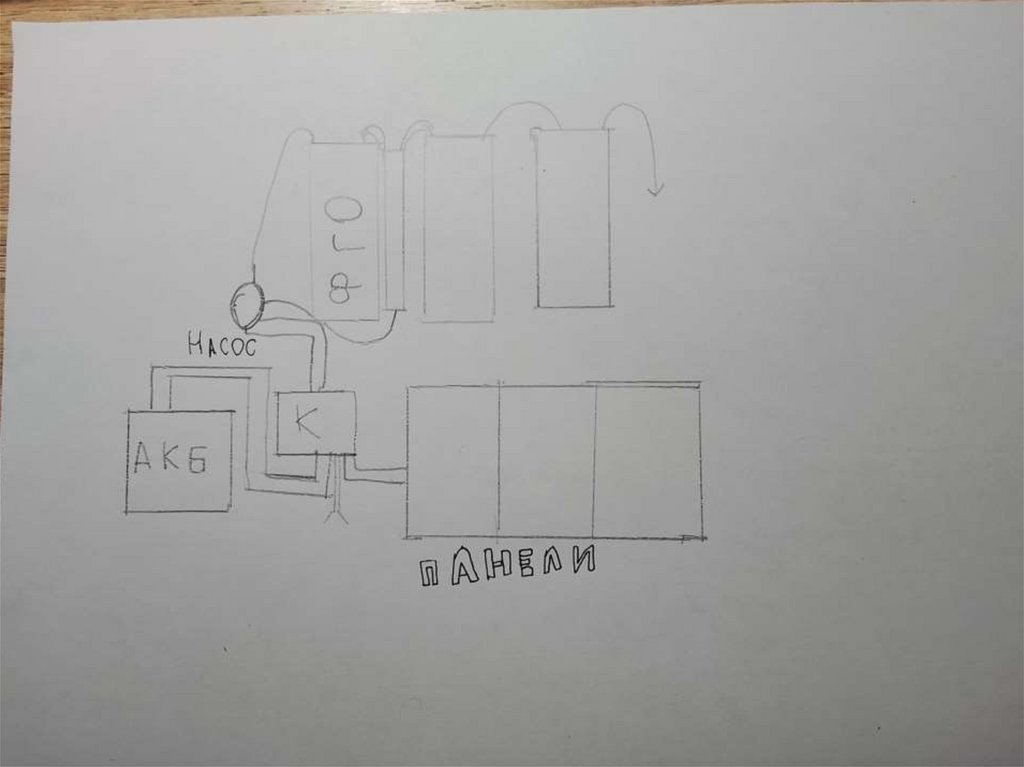

5.

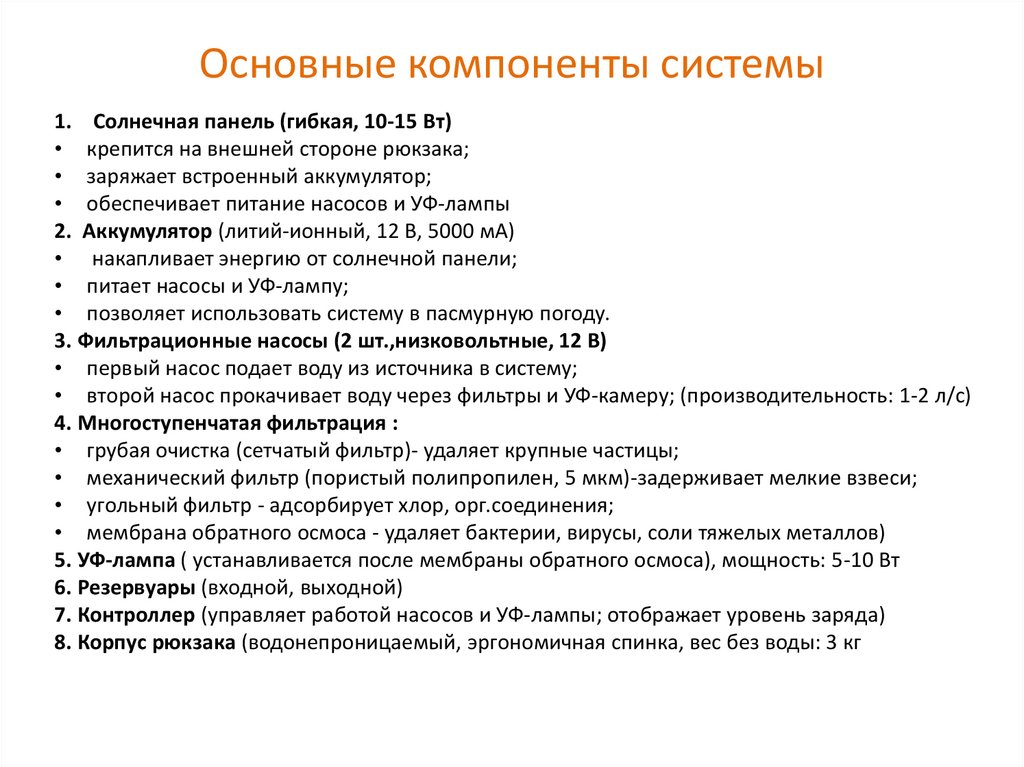

6. Основные компоненты системы

1. Солнечная панель (гибкая, 10-15 Вт)
• крепится на внешней стороне рюкзака;
• заряжает встроенный аккумулятор;
• обеспечивает питание насосов и УФ-лампы
2. Аккумулятор (литий-ионный, 12 В, 5000 мА)
• накапливает энергию от солнечной панели;
• питает насосы и УФ-лампу;
• позволяет использовать систему в пасмурную погоду.
3. Фильтрационные насосы (2 шт.,низковольтные, 12 В)
• первый насос подает воду из источника в систему;
• второй насос прокачивает воду через фильтры и УФ-камеру; (производительность: 1-2 л/с)
4. Многоступенчатая фильтрация :
• грубая очистка (сетчатый фильтр)- удаляет крупные частицы;
• механический фильтр (пористый полипропилен, 5 мкм)-задерживает мелкие взвеси;
• угольный фильтр - адсорбирует хлор, орг.соединения;
• мембрана обратного осмоса - удаляет бактерии, вирусы, соли тяжелых металлов)
5. УФ-лампа ( устанавливается после мембраны обратного осмоса), мощность: 5-10 Вт
6. Резервуары (входной, выходной)
7. Контроллер (управляет работой насосов и УФ-лампы; отображает уровень заряда)
8. Корпус рюкзака (водонепроницаемый, эргономичная спинка, вес без воды: 3 кг

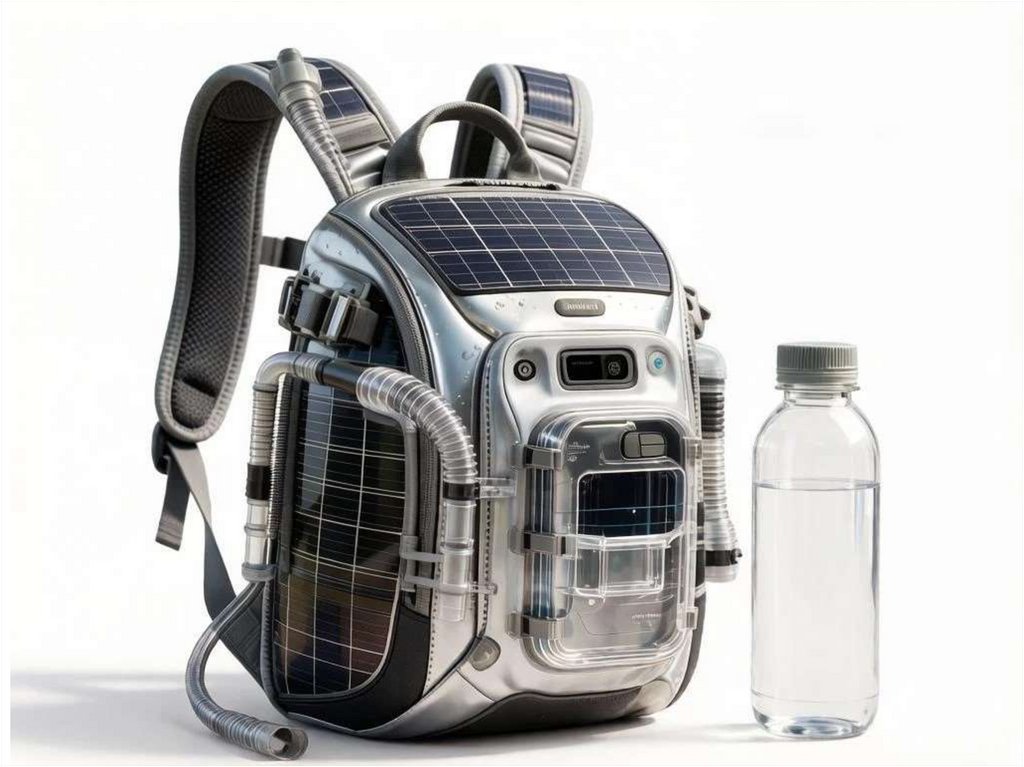

7.

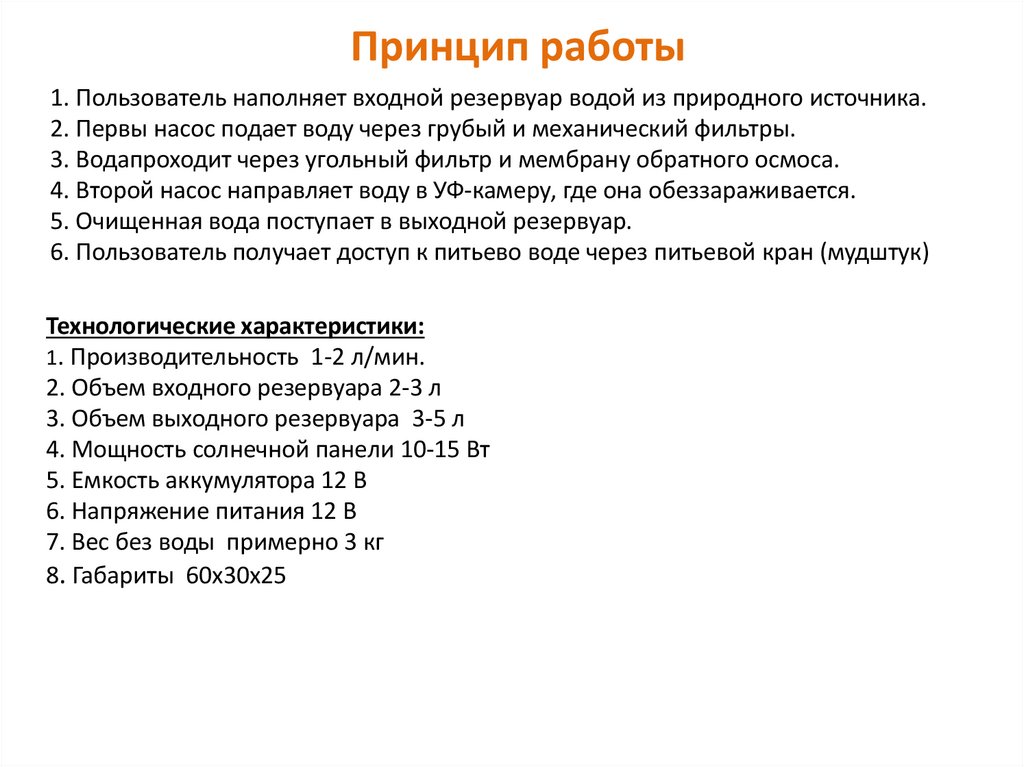

8. Принцип работы

1. Пользователь наполняет входной резервуар водой из природного источника.
2. Первы насос подает воду через грубый и механический фильтры.
3. Водапроходит через угольный фильтр и мембрану обратного осмоса.
4. Второй насос направляет воду в УФ-камеру, где она обеззараживается.
5. Очищенная вода поступает в выходной резервуар.
6. Пользователь получает доступ к питьево воде через питьевой кран (мудштук)
Технологические характеристики:
1. Производительность 1-2 л/мин.
2. Объем входного резервуара 2-3 л
3. Объем выходного резервуара 3-5 л
4. Мощность солнечной панели 10-15 Вт
5. Емкость аккумулятора 12 В
6. Напряжение питания 12 В
7. Вес без воды примерно 3 кг
8. Габариты 60х30х25

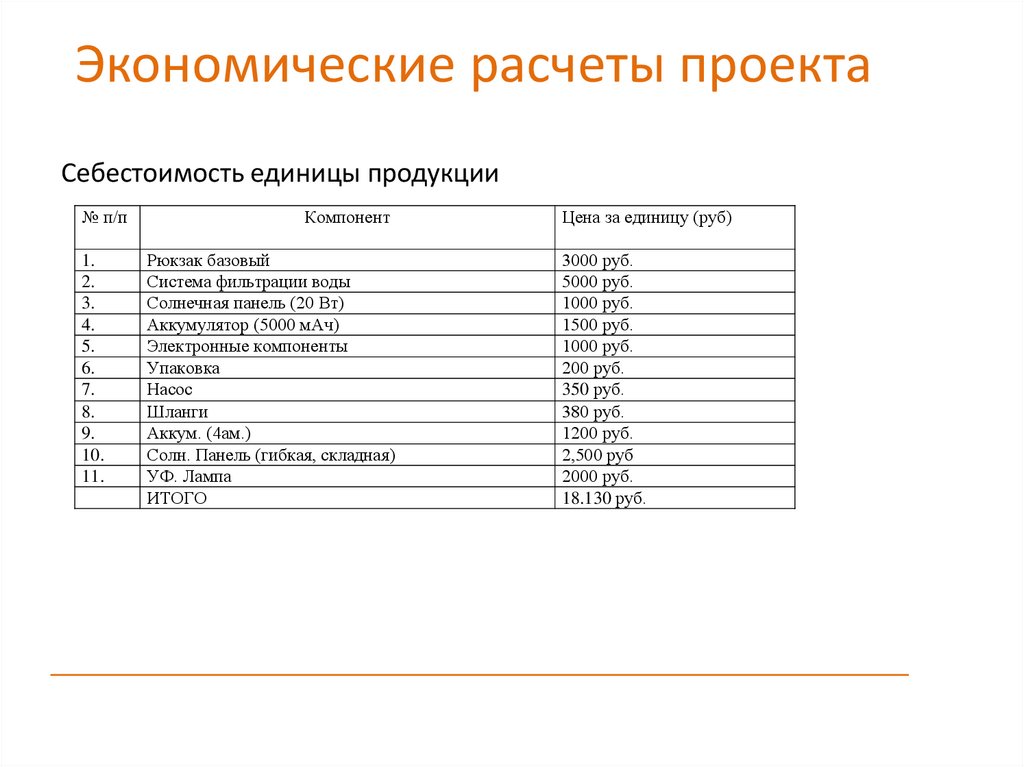

9. Экономические расчеты проекта

Себестоимость единицы продукции
№ п/п
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
Компонент
Рюкзак базовый
Система фильтрации воды
Солнечная панель (20 Вт)
Аккумулятор (5000 мАч)
Электронные компоненты
Упаковка
Насос
Шланги
Аккум. (4ам.)
Солн. Панель (гибкая, складная)
УФ. Лампа
ИТОГО
Цена за единицу (руб)
3000 руб.
5000 руб.
1000 руб.
1500 руб.
1000 руб.
200 руб.
350 руб.
380 руб.
1200 руб.
2,500 руб
2000 руб.
18.130 руб.

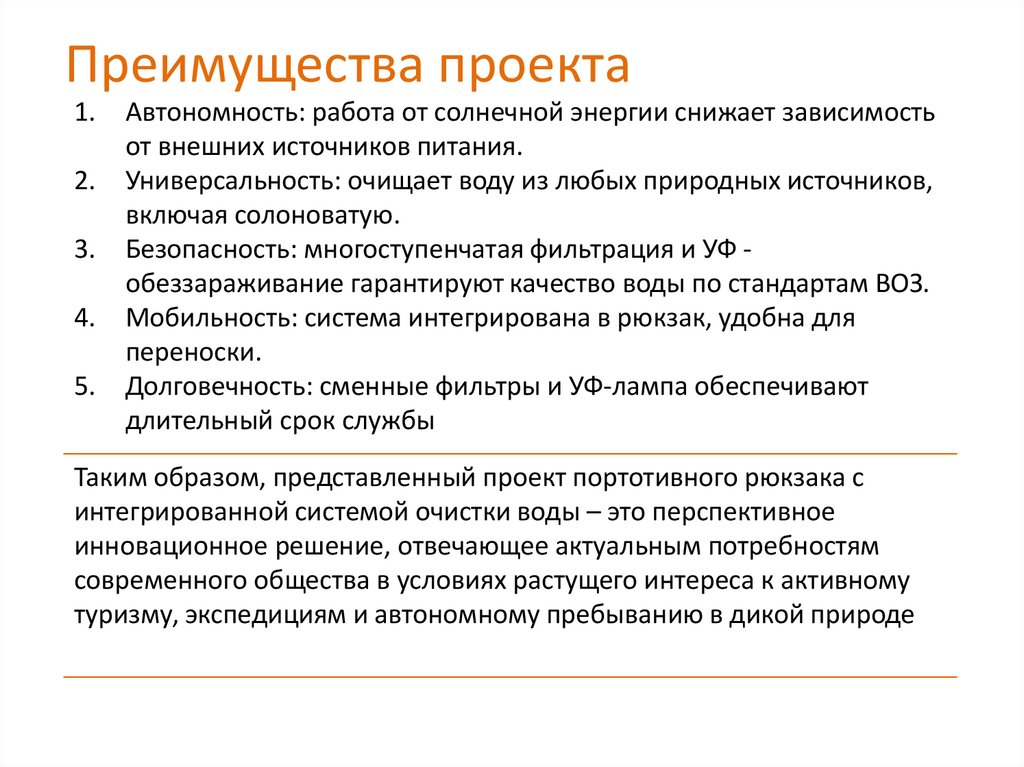

10. Преимущества проекта

1.
2.
3.
4.
5.
Автономность: работа от солнечной энергии снижает зависимость
от внешних источников питания.
Универсальность: очищает воду из любых природных источников,
включая солоноватую.
Безопасность: многоступенчатая фильтрация и УФ обеззараживание гарантируют качество воды по стандартам ВОЗ.
Мобильность: система интегрирована в рюкзак, удобна для
переноски.
Долговечность: сменные фильтры и УФ-лампа обеспечивают
длительный срок службы
Таким образом, представленный проект портотивного рюкзака с
интегрированной системой очистки воды – это перспективное
инновационное решение, отвечающее актуальным потребностям
современного общества в условиях растущего интереса к активному
туризму, экспедициям и автономному пребыванию в дикой природе

11. СПАСИБО ЗА ВНИМАНИЕ!
