Исследование работы изгибаемых элементов из полистиролбетона

1. Исследование работы изгибаемых элементов из полистиролбетона

Магистрант: Рерих Е.В.
Научный руководитель: Ефимов А.А.

2.

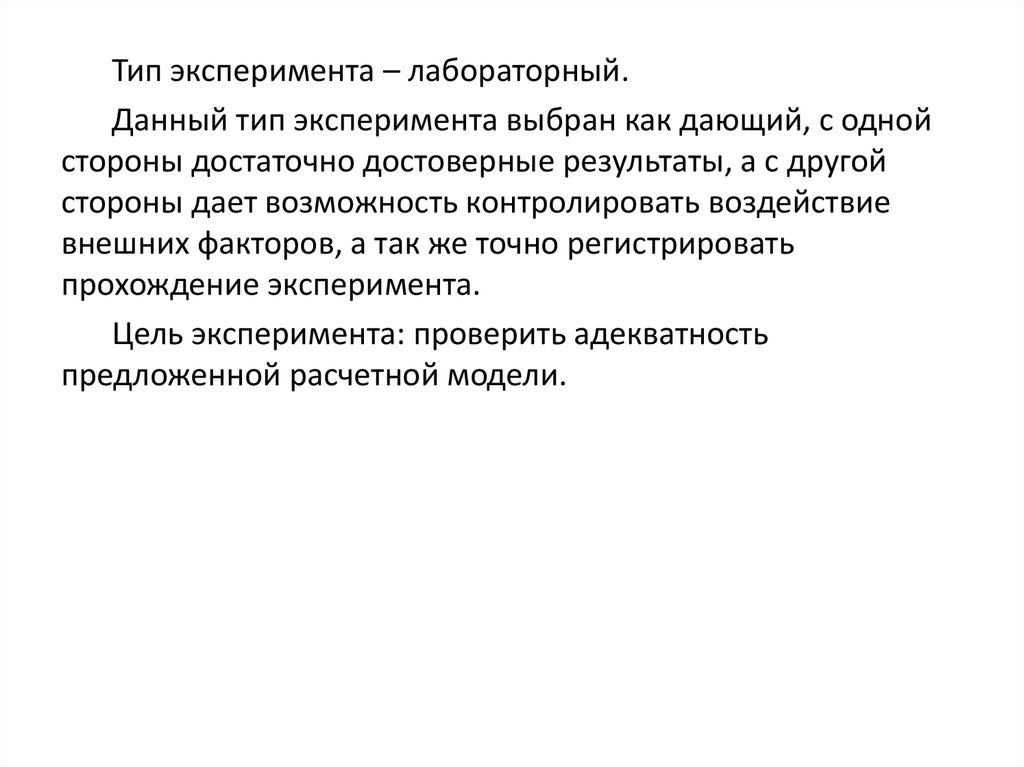

Тип эксперимента – лабораторный.
Данный тип эксперимента выбран как дающий, с одной
стороны достаточно достоверные результаты, а с другой
стороны дает возможность контролировать воздействие
внешних факторов, а так же точно регистрировать
прохождение эксперимента.
Цель эксперимента: проверить адекватность
предложенной расчетной модели.

3.

В ходе эксперимента планируются испытания перемычек
из полистиролбетона – балок заводского изготовления из
полистиролбетона класса B1,5 и сварного каркаса из
арматуры класса Вр-I.
Несущая способность балки – 1100кг. Контрольная
нагрузка – 1430 кг. Шаг нагружения принят в соответствии с
ГОСТ 8829-94 «Изделия строительные железобетонные и
бетонные заводского изготовления. Методы испытаний
нагружением» и составил примерно 10% контрольной
нагрузки – 140 кг.

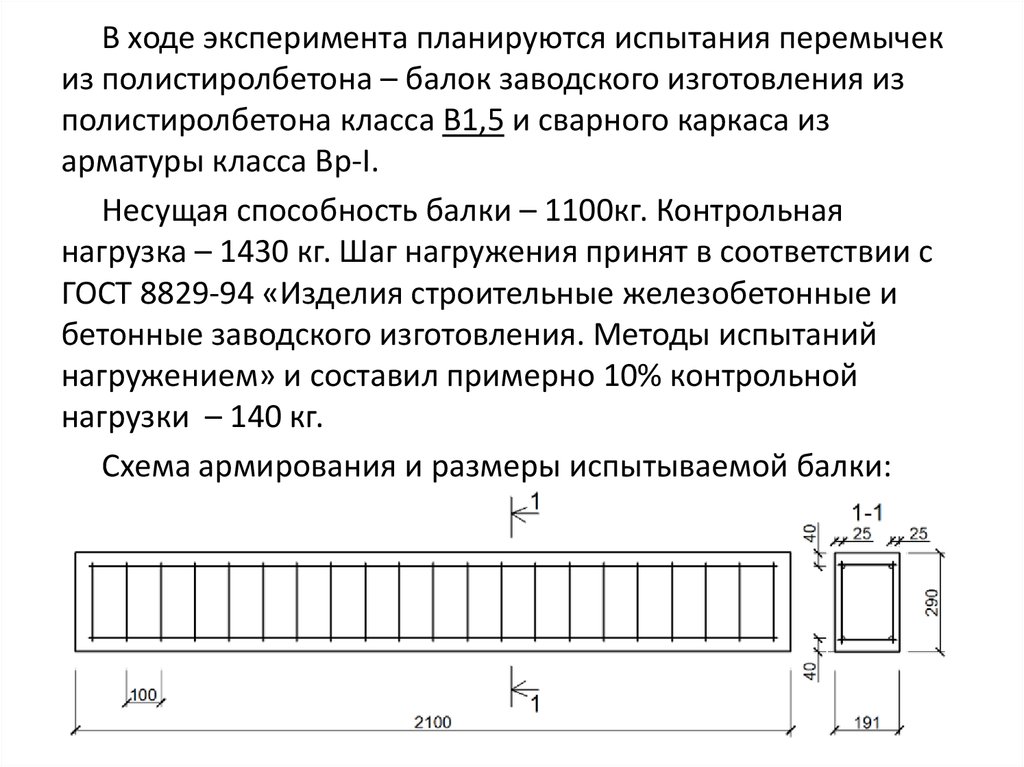

Схема армирования и размеры испытываемой балки:

4.

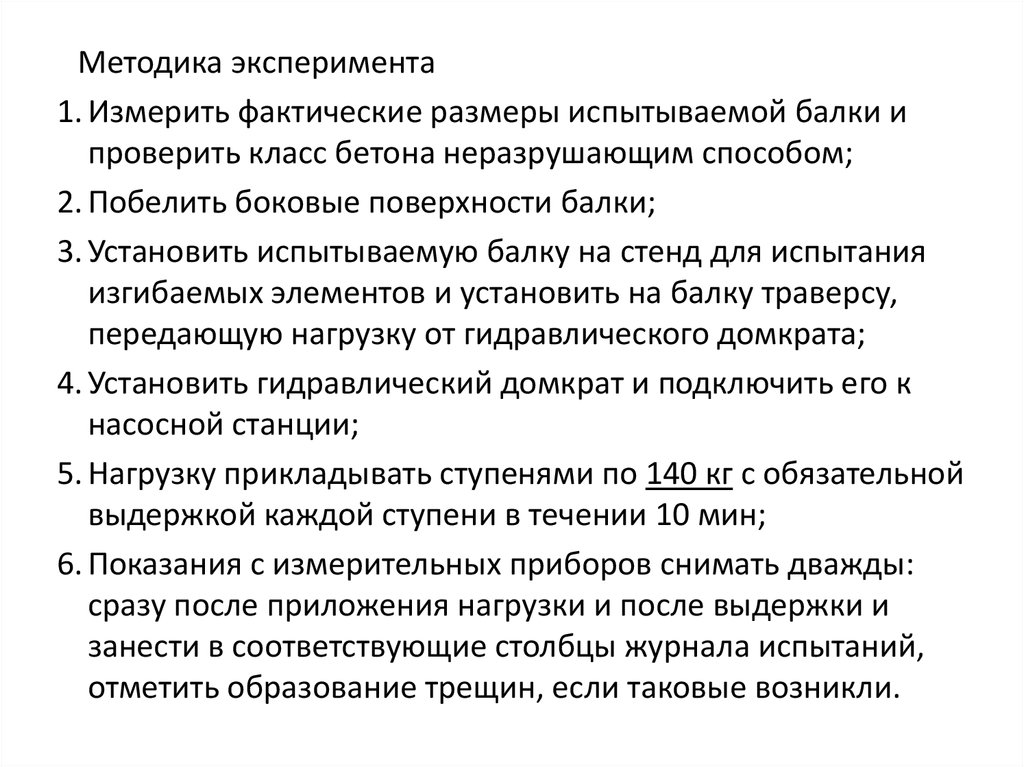

Методика эксперимента
1. Измерить фактические размеры испытываемой балки и
проверить класс бетона неразрушающим способом;
2. Побелить боковые поверхности балки;
3. Установить испытываемую балку на стенд для испытания
изгибаемых элементов и установить на балку траверсу,
передающую нагрузку от гидравлического домкрата;
4. Установить гидравлический домкрат и подключить его к
насосной станции;
5. Нагрузку прикладывать ступенями по 140 кг с обязательной
выдержкой каждой ступени в течении 10 мин;
6. Показания с измерительных приборов снимать дважды:
сразу после приложения нагрузки и после выдержки и
занести в соответствующие столбцы журнала испытаний,
отметить образование трещин, если таковые возникли.

5.

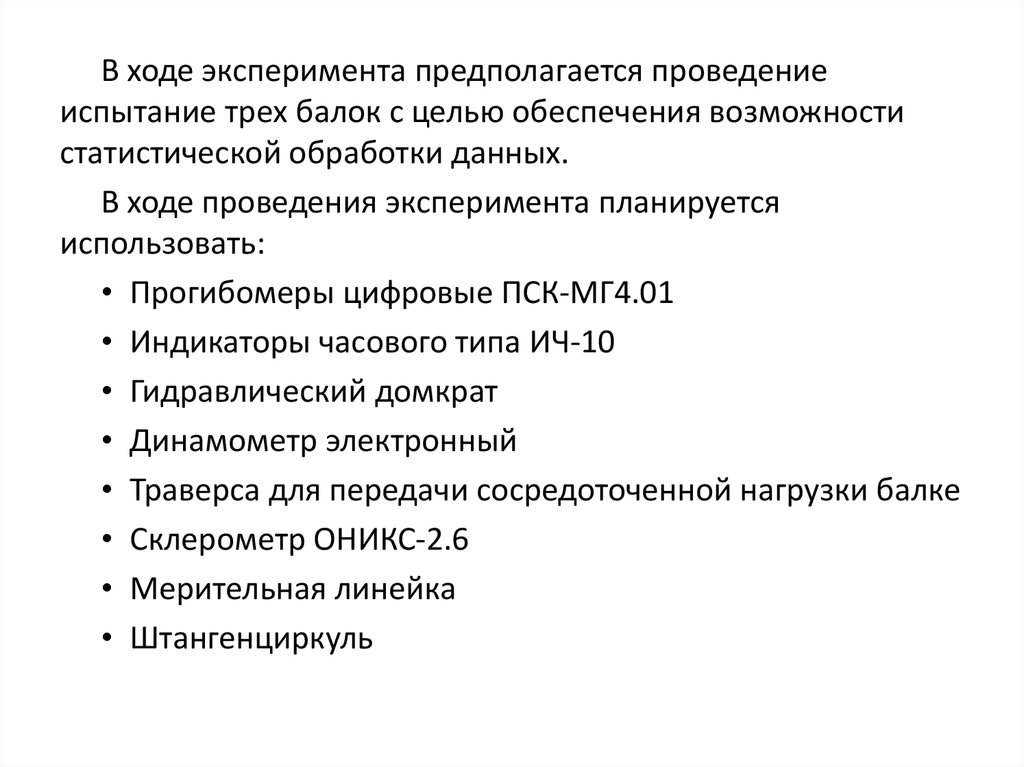

В ходе эксперимента предполагается проведение
испытание трех балок с целью обеспечения возможности
статистической обработки данных.
В ходе проведения эксперимента планируется
использовать:
• Прогибомеры цифровые ПСК-МГ4.01
• Индикаторы часового типа ИЧ-10
• Гидравлический домкрат
• Динамометр электронный
• Траверса для передачи сосредоточенной нагрузки балке
• Склерометр ОНИКС-2.6
• Мерительная линейка
• Штангенциркуль

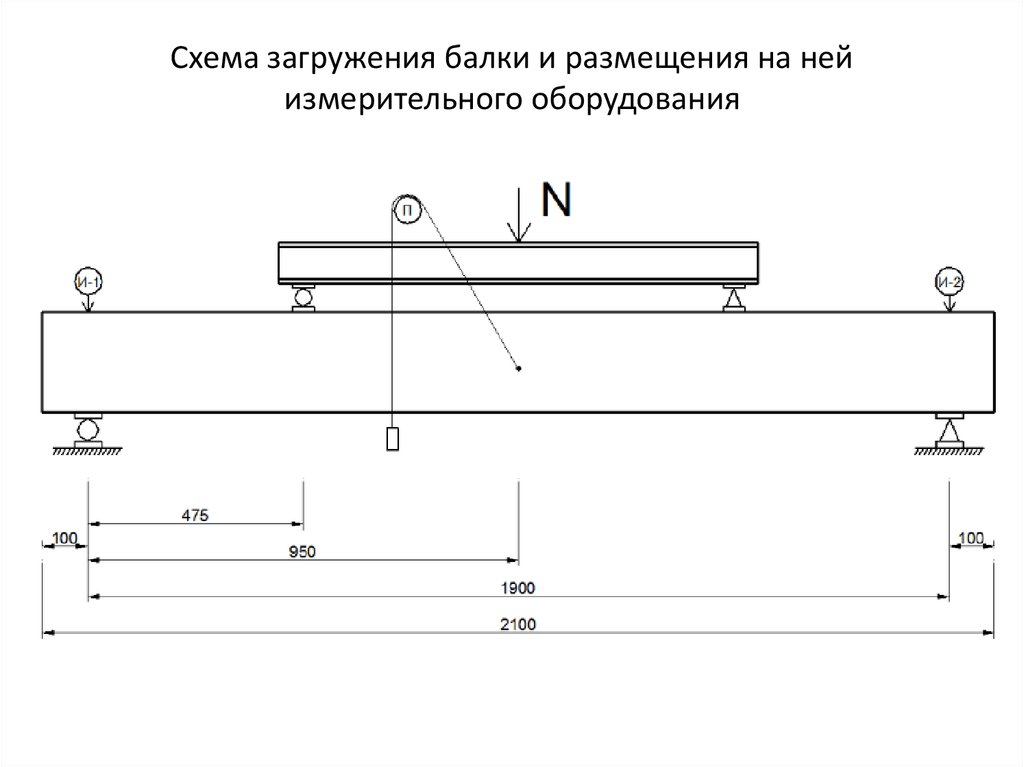

6. Схема загружения балки и размещения на ней измерительного оборудования

7.

№ ступени
Время снятия
показаний, мин
Нагрузка
F, кг
0
0
0
1
2
3
4
5
6
7
0
10
10
20
20
30
30
40
40
50
50
60
60
70
140
280
420
560
700
840
980
0
Приращ
.
Отсчет
И-2
Приращ
.
Отсчет
И-1
0
П-1
П-2
Пср
Примечания
Показания приборов

8.

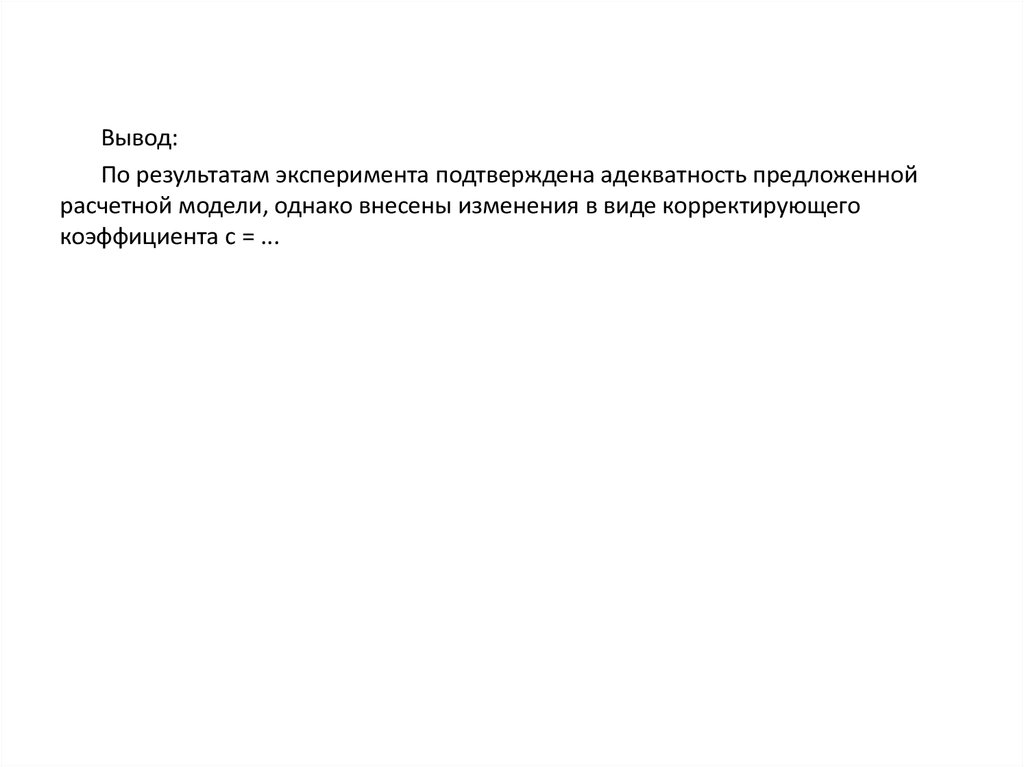

Вывод:
По результатам эксперимента подтверждена адекватность предложенной
расчетной модели, однако внесены изменения в виде корректирующего
коэффициента c = ...
