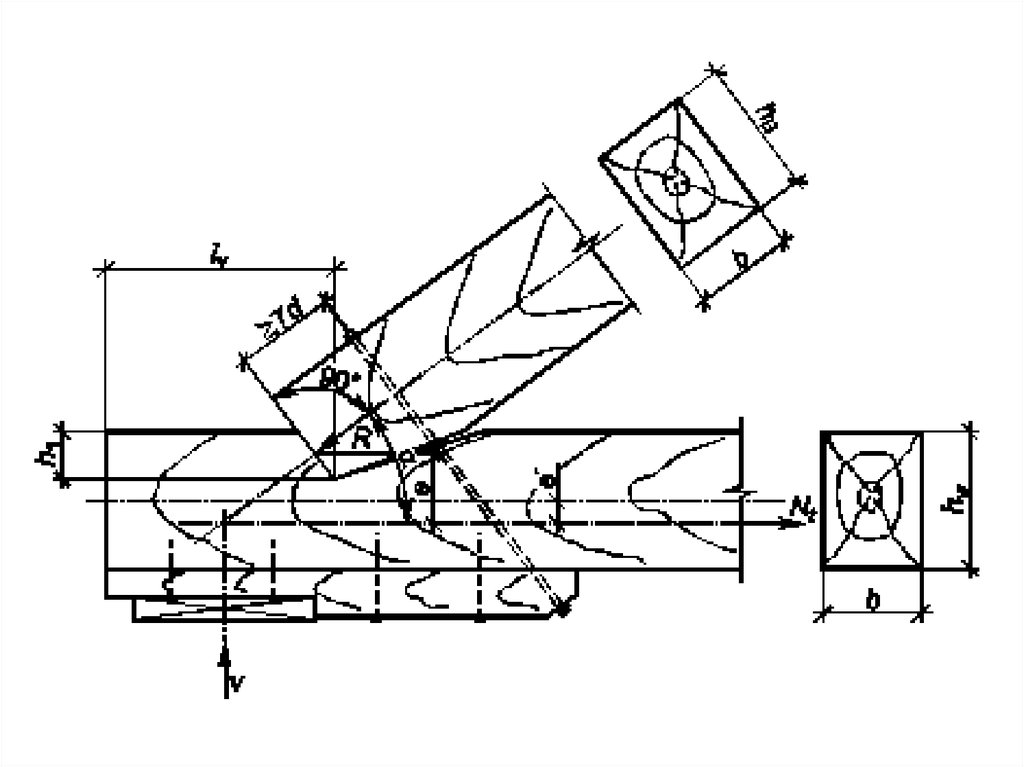

5. ЛОБОВАЯ ВРУБКА
Термин «врубка»
имеет современное
звучание «врезка».
Три
напряженных
состояния:
1. Смятие
древесины
упора Fсмα;
2. Скалывание
площадки Fск;
3. Растяжение
ослабленного
врубкой
нижнего пояса

2.

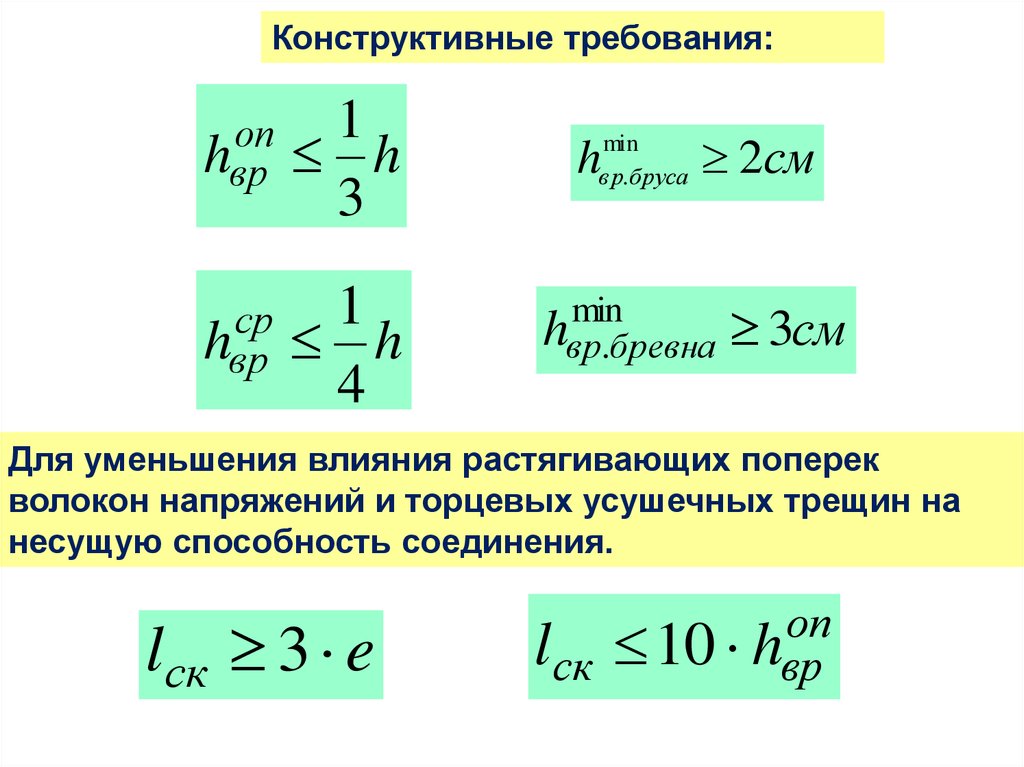

Конструктивные требования:
оп
hвр
1
h
3
ср
hвр
1
h
4
min
в р. бруса
h
2см
min
hвр.бревна
3см
Для уменьшения влияния растягивающих поперек
волокон напряжений и торцевых усушечных трещин на
несущую способность соединения.
lск 3 e
оп
lск 10 hвр

3.

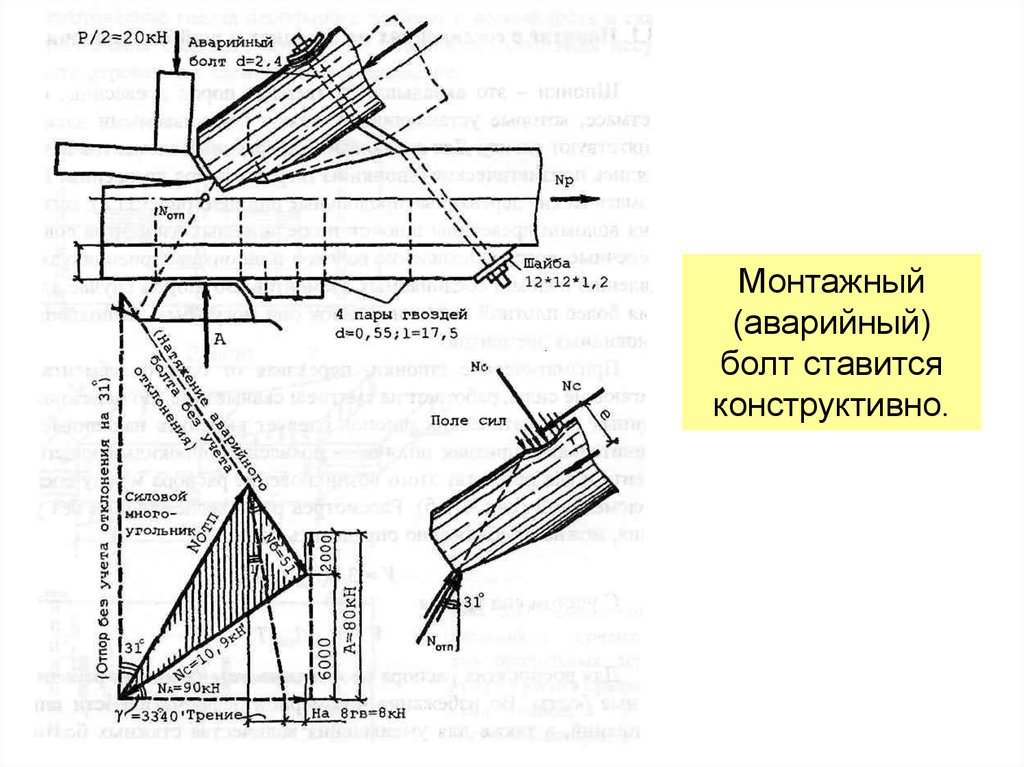

Монтажный
(аварийный)
болт ставится
конструктивно.

4.

5.

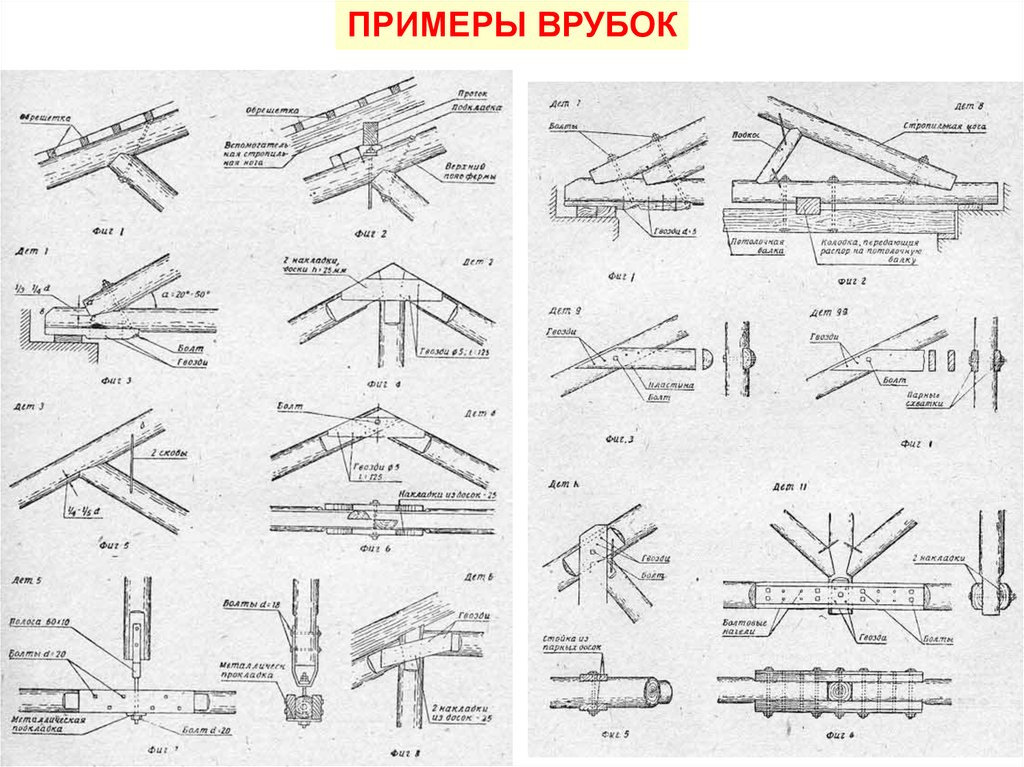

ПРИМЕРЫ ВРУБОК

6.

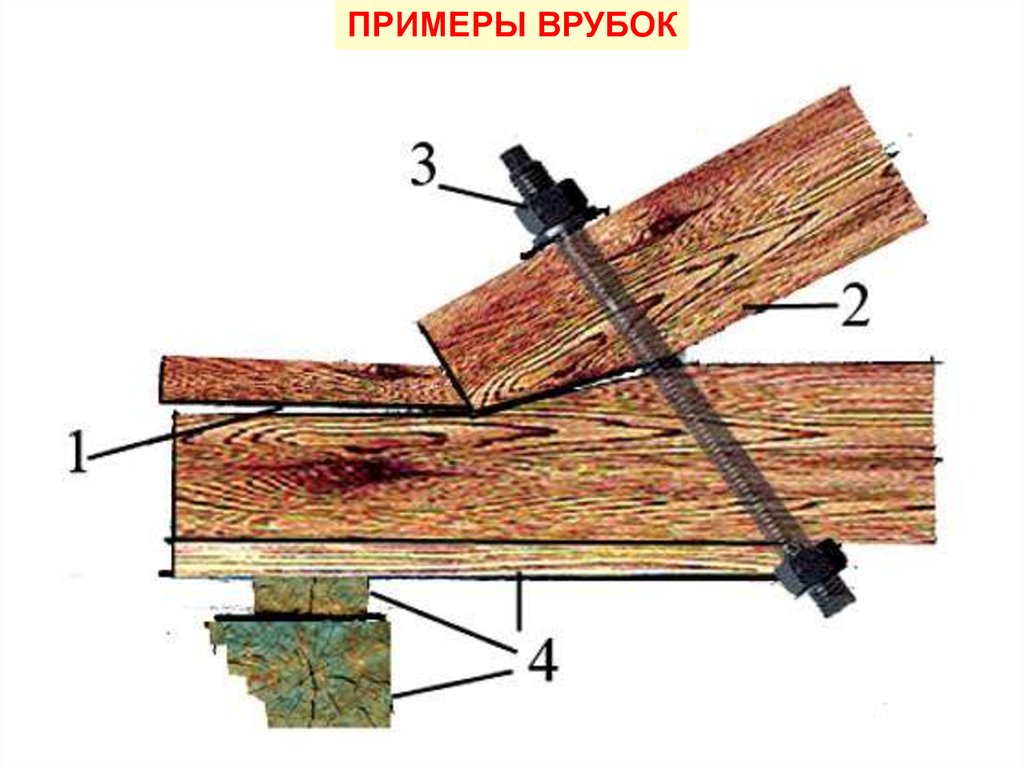

ПРИМЕРЫ ВРУБОК

7.

ПРИМЕРЫ ВРУБОК
