Метрология, стандартизация и сертификация. Взаимозаменяемость

1. МЕТРОЛОГИЯ, СТАНДАРТИЗАЦИЯ И СЕРТИФИКАЦИЯ ВЗАИМОЗАМЕНЯЕМОСТЬ

ЗАДАНИЯ НА КОНТРОЛЬНЫЕ
РАБОТЫ
И МЕТОДИЧЕСКИЕ УКАЗАНИЯ К
ИХ ВЫПОЛНЕНИЮ

2.

3. Задание 3.

• Выбрать ряды взаимосвязанных параметров А и В и
определить порядковые номера членов этих рядов
на основе следующих данных:
• а) зависимость, определяющая связь параметров,
имеет вид:
,
где постоянный коэффициент с и показатель
степени n определяются по последней цифре
шифра студента из табл. 6;
• б) параметр А задан рядом, определяемым из табл.
6 по предпоследней цифре шифра студента.
• Результаты расчета свести в табл. по форме 1.

4.

5. Указания. Задание 3 выполняется в следующей последовательности.

1. На основе системы предпочтительных чисел
находим ряд параметров А и определяем его
знаменатель А (см. приложение 4).
2. Находим приближенное значение параметра
В1, соответствующее первому члену А1 ряда А.
3. Определяем знаменатель ряда В , находя
значение В из соотношения А = В n .
4. Определяем ряд параметра В, его обозначение
и порядковые номера членов ряда.
5. Результаты вносим в соответствующие графы
формы 1.

6.

7. ПРИМЕР ВЫПОЛНЕНИЯ ЗАДАНИЯ

Задание 3
• В условии задачи c = 0,5; n = 2.
• Параметрический ряд A задан рядом
R 40/3 (1,18...3,35).
• Выбрать члены рядов взаимосвязанных
параметров A и B.
• Определить их порядковые номера.

8. Решение

1.
2.
Определим в приложении 4 ряд параметров A, его знаменатель и
порядковые номера членов R 40/3 (1,18; 1,4; 1,70; 2; 2,36; 2,8; 3,35);
1,40
ФА =
= 1,18;
1,18
N 1 =3; N 2 =6; N 3 =9; N 4 =12; N 5 =15; N 6 =18; N 7 =21.
Находим приближенное значение параметров B1, соответствующее первому
члену A1:
1
2
A1=0,5 (B1 ) 2 ;
3.
4.
1,18
= 1,5.
0,
5
A1 =1,18; B1 =
.
Определим значение знаменателя ряда B:
Определяем ряд параметра B, его обозначения и порядковые номера членов:
Ряд В:
R 40 (1,5; 1,6; 1,7; 1,8; 1,9; 2,00; 2,12),
N=NT +K40; K=0;
N1 =7; N2 =8; N3=9; N4=10; N5=11; N6=12; N7=13.

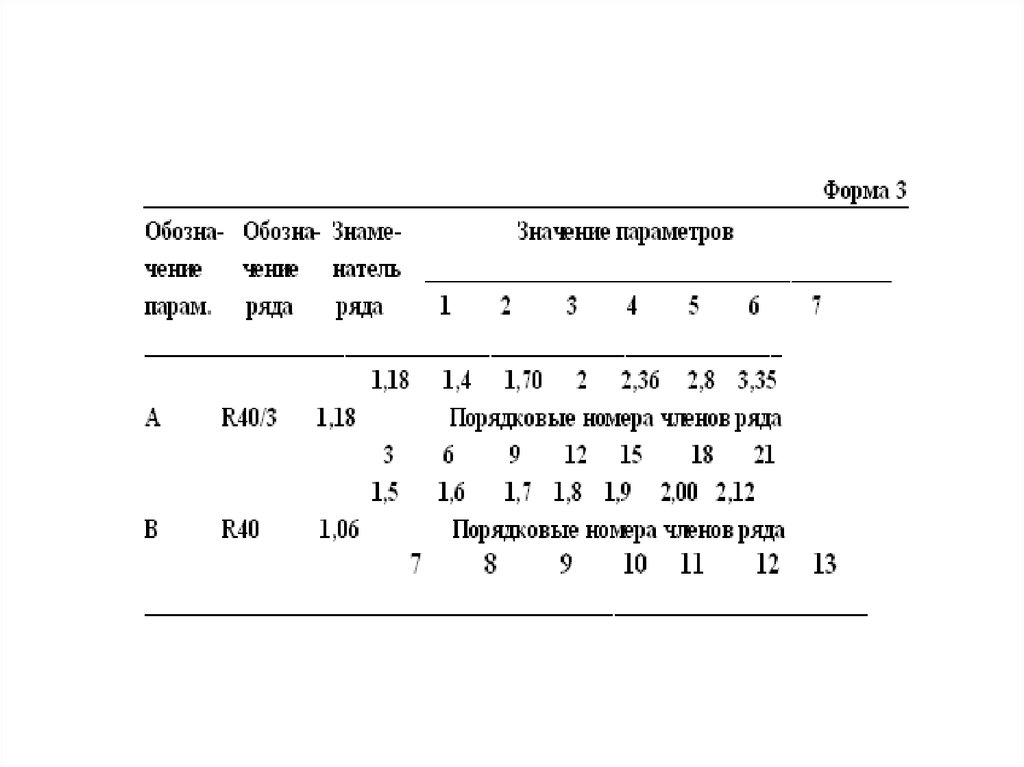

Результаты вносим в таблицу по форме 3.

9.

10. Задание 4.

• Ознакомиться с указателем
«Государственные стандарты Российской
Федерации» и изучить 1-2 стандарта ( на
выбор ) из раздела, указанного для
соответствующей специальности в табл. 7.
• Дать характеристику каждого из
перечисленных видов документов: МС ИСО,
ГОСТ, Технический регламент, ФНС, ГОСТ Р,
ОКТЭИ, ОСТ, СТО, СТП, ТУ, ПР, Р.

11.

Таблица 7
Cпециальность
110400
120100, 170900
120500, 120800, 121200
150200, 240100
190100, 190120
190600
200800
210200
250100
250200
330200
Раздел указателя
В8
Г8
ВО
Д2
П1
П1
Э3
П8
Л2
Л1
П0

12. Указания. Выполняя задание 4, студент должен раскрыть его в следующей последовательности:

а) выбрать по указателю стандарт, кратко изложить
его содержание, указав категорию и вид стандарта, его
наименование, утверждающую организацию, сроки
утверждения и введения в действие, краткое
содержание разделов;
б) охарактеризовать для каждого из указанных видов
документов объекты стандартизации, аспекты ( виды
требований ), сферу действия, орган (организацию),
принимающий (утверждающий) документ, правовой
статус, обозначение документа, источник официальной
информации о документе, источник официальной
информации об изменениях, внесенных в документ.
Привести примеры действующих документов каждого
вида.

13. Задание 5.

Определить, к какому типу относятся и в какой
системе выполнены три посадки в соединениях
с указанными номинальными размерами D
(табл. 8). Построить схемы полей допусков
этих посадок.
Вычислить и показать на схемах предельные
размеры сопрягаемых деталей, наибольшие и
наименьшие зазоры (натяги) в соединениях.
Привести обозначения посадок и размеров
сопрягаемых деталей тремя способами,
используемыми при указании размеров на
чертежах.

14.

Таблица 8
___________________________________________________________
В а р и а н т
Параметры _________________________________________________________
1
2
3
4
5
6
7
8
9
10
Последняя цифра шифра
D, мм
30
35
22
18
20 32
8
25
16
10
Предпоследняя цифра шифра
Посадка
H8 D9 D10 H10 G6 B9
H9 F7
E8 H10
e7 h8
d10 d9
h5 c8
d8 h7
f8
b9
Последняя цифра шифра
D, мм
10
18
30
24
20 15
12
8
14
22
Предпоследняя цифра шифра
Посадка
G7 H6 K7 F7
H7 N6 F7 H5 M8 G6
m6 js6 h7
k6
n7 h6
m6 k5
h7
n6
Последняя цифра шифра
D, мм
22
40
20
25
30
8
10 32
12
50
Предпоследняя цифра шифра
Посадка R7
C8 H7
P8
K7 H8 U7 S7 H6
R8
h7
u7 u6
h7
m7 u7
h6 g7 s6
h7

15. ПРИМЕР ВЫПОЛНЕНИЯ ЗАДАНИЯ 5

В какой системе выполнена и к какой группе
относится посадка, полученная при соединении вала 25
f 7 с отверстием 25 Н 7 ?
Построить схему полей допусков, вычислить и
показать на схеме предельные размеры сопрягаемых
деталей, а также предельные зазоры посадки.
Привести обозначения посадки тремя способами.
Указание. По обозначению основного отклонения
отверстия (Н - основное отверстие) и вала можно
заключить, что посадка выполнена в системе
отверстия. Основное отклонение вала находится в
зоне основных отклонений a...h ([3], с.205),
следовательно, при соединении с данным отверстием
образуется посадка с зазором.

16. Решение

Схема полей допусков строится с использованием
табличных значений предельных отклонений
отверстия и вала.
В табл. 1.27 ([6], ч.1, с.79) находим, что
номинальный размер 25мм попадает в интервал
размеров " Свыше 18 до 30". В графе "Н 7" таблицы
полей допусков находим предельные отклонения
данного размера: ES=+21мкм=+0.021мм и EI=0.
В табл.1.28 ([6], ч.1, c.83) в графе "f7" находим, что
es = - 20мкм и ei = - 41мкм.
Предельные размеры сопрягаемых деталей
определяются следующим образом:
D max = D + ES = 25,000 + (+ 0,021 ) = 25,021мм;
D min = D + EI = 25,000 + 0 = 25,000 мм;
d max = d + es = 25,000 + (- 0,020 ) = 24,980 мм;
d min = d + ei = 25,000 + (- 0,041 ) = 24,959 мм.

17.

Схема полей
допусков посадки
Предельные зазоры
посадки определяются
по формулам:
Обозначение посадки
тремя способами,
используемыми
при указании размеров
на чертежах:
S max = ES — ei = (+0,021) — (—0,041) = 0,062;
S min = EI — es = 0 — (—0,020) = 0,020.

18. Задание 6.

• Подобрать такие посадки в системе отверстия, чтобы
предельные зазоры (натяги) в соединениях были
равны заданным в табл.9. Построить схемы полей
допусков посадок .
• Указание. Вычислить верхнее предельное
отклонение вала, затем по табл.1.28...1.30[6] найти
нижнее предельное отклонение и определить поле
допуска вала.
• При этом учесть, что в соответствии с
рекомендациями( [6], с.78), при образовании посадок
устанавливается или допуск одного квалитета для
обеих деталей, или допуск для отверстия на одиндва квалитета грубее, чем для вала.
• Вычислить верхнее предельное отклонение
отверстия и определить его поле допуска.

19.

Таблица 9
_______________________________________________________
Параметры
cоединений
В а р и а н т
—————————————————————
(рис.1...10)
1
2
3
4
5
6
7
8
9
10
_________________________________________________________
Позиции
сопрягаемых
3-4 3-4
3-5 1-2 1-1
1-2 3-4
1-2 1-5
1-5
деталей
Последняя цифра шифра
D, мм
78
25
8
14 12 10
6
60
16
18
S max, мкм
79 195 64 77 95 49
26 92
28
54
S min, мкм
30 110 40 32 50 25
10
0
6
32
Последняя цифра шифра
Позиции
сопрягаемых 1-6
2-5
1-4
2-3 3-4 1-3
1-2
3-4
5-3
2-3
деталей
D, мм
10
8
24 22 90 18 100 10
6
70
S max, мкм
17
8
6 19,5 69 17 52
16 10
44
N max, мкм 7 10
36 6,5 20 19 17
15
6
32

20. ПРИМЕР ВЫПОЛНЕНИЯ ЗАДАНИЯ 6

• Подобрать такую посадку в системе отверстия, чтобы
предельные зазоры и натяги были равны, соответственно
S max = 0,033 мм , N max = 0,008 мм. Номинальный размер
соединения равен 35 мм.
• Указание. По условию задачи требуется подобрать переходную
посадку в системе отверстия с заданными характеристиками.
Построим принципиальную схему полей допусков переходной
посадки в системе отверстия

21.

Определим верхнее отклонение вала
es = N max + EI = N max = +0,008
(так как EI = 0
у основного отверстия).
По заданному номинальному размеру и значению es вала по табл. 1.29
([6], ч.1, с.91) установим поле допуска вала 35 js6 ( 0,008).
Вычислим верхнее предельное отклонение отверстия по формуле:
S max = ES — ei ; ES = S max + ei = 0,033 + (-0,008) = +0,025.
По табл. 1.27 ([6], т.I, с.79) определим поле допуска отверстия 35 H7.
Окончательно имеем:
Схема полей допусков

22.

23.

24.

25.

26. 3.1 Задания

Варианты заданий выбираются по двум
последним цифрам или последней цифре
шифра (см. таблицы исходных данных).

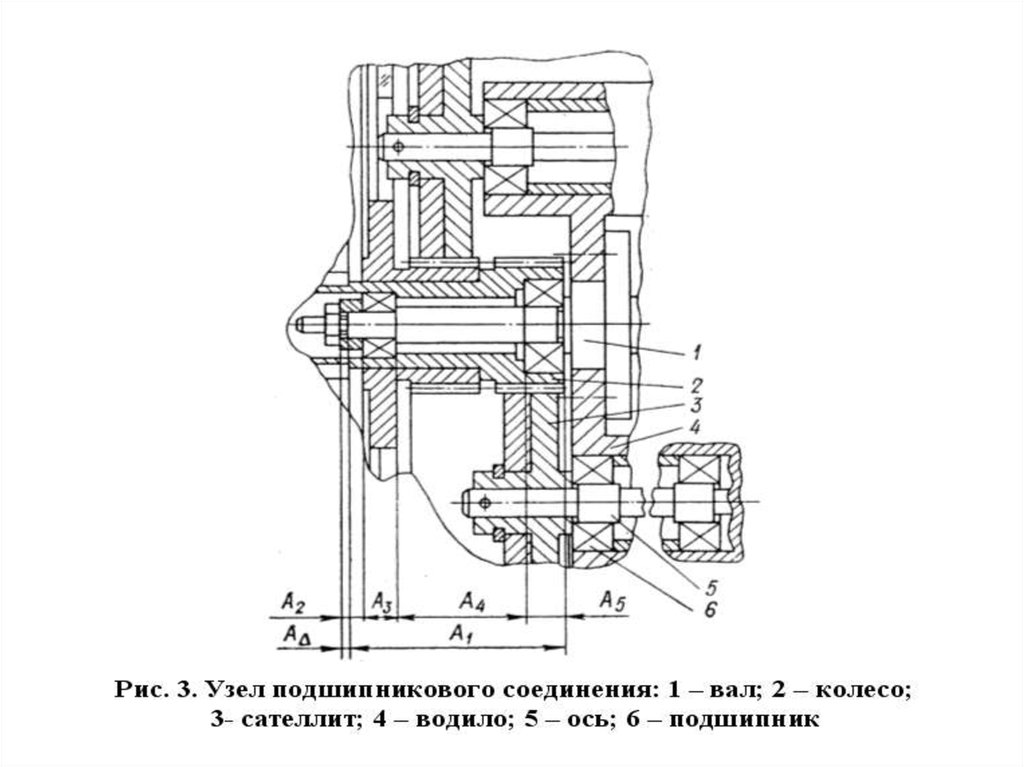

При выполнении заданий 5...9 используется
один из рис.1...10, номер которого выбирается
по последней цифре шифра (нулю
соответствует рис.10).
Не следует перечерчивать рис.1...10.
Схемы полей допусков в определенном
масштабе (задания 5...7) и эскиз детали
(задание 8) надо выполнять непосредственно в
тетради или на вклеиваемой миллиметровой
бумаге.
