Полётная видимость (в зависимости от угла наблюдения) горизонтальная, наклонная, вертикальная, посадочная

1.

ПОЛЁТНАЯ ВИДИМОСТЬ
(в зависимости от угла наблюдения)
горизонтальная, наклонная, вертикальная, посадочная.

2.

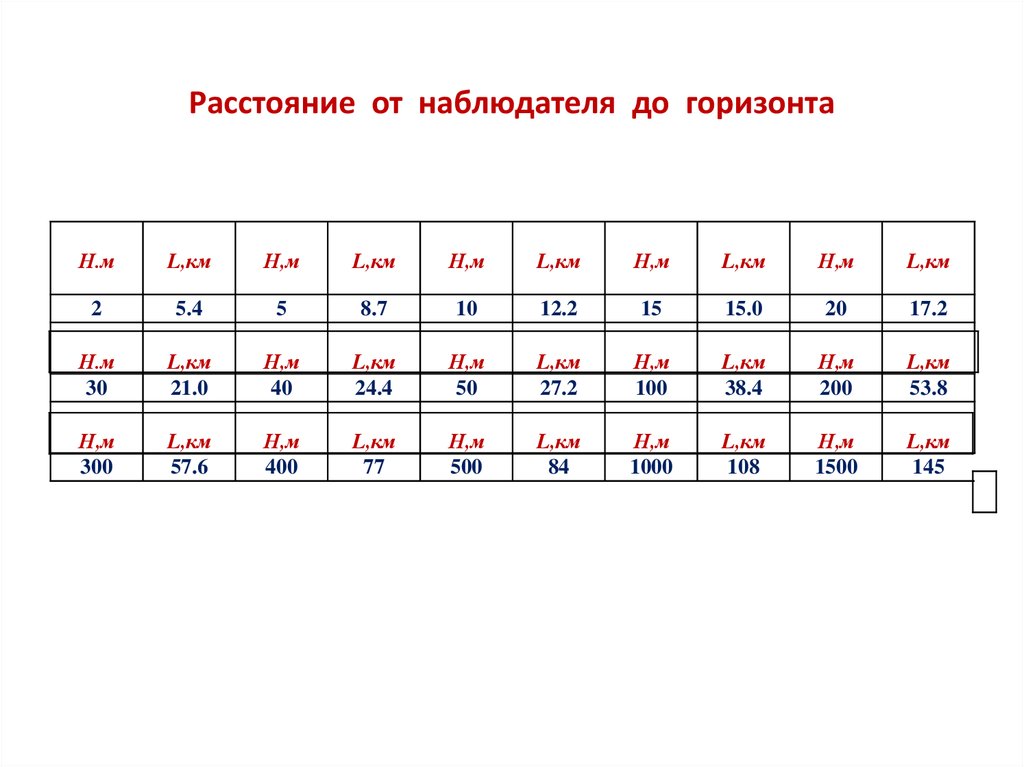

Расстояние от наблюдателя до горизонта
Н.м
L,км
Н,м
L,км
Н,м
L,км
Н,м
L,км
Н,м
L,км
2
5.4
5
8.7
10
12.2
15
15.0
20
17.2
Н.м
30
L,км
21.0
Н,м
40
L,км
24.4
Н,м
50
L,км
27.2
Н,м
100
L,км
38.4
Н,м
200
L,км
53.8
Н,м
300
L,км
57.6
Н,м
400
L,км
77
Н,м
500
L,км
84
Н,м
1000
L,км
108
Н,м
1500
L,км
145

3.

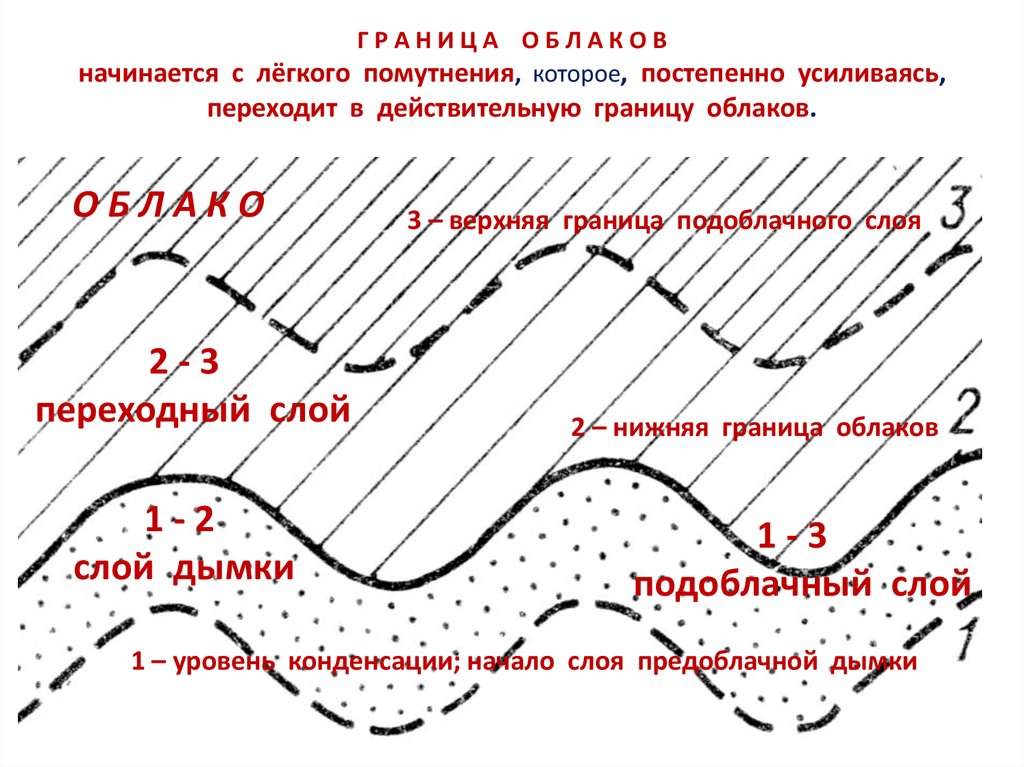

ГРАНИЦА ОБЛАКОВ
начинается с лёгкого помутнения, которое, постепенно усиливаясь,
переходит в действительную границу облаков.
ОБЛАКО
2-3
переходный слой
1-2
слой дымки
3 – верхняя граница подоблачного слоя
2 – нижняя граница облаков
1-3
подоблачный слой
1 – уровень конденсации; начало слоя предоблачной дымки

4.

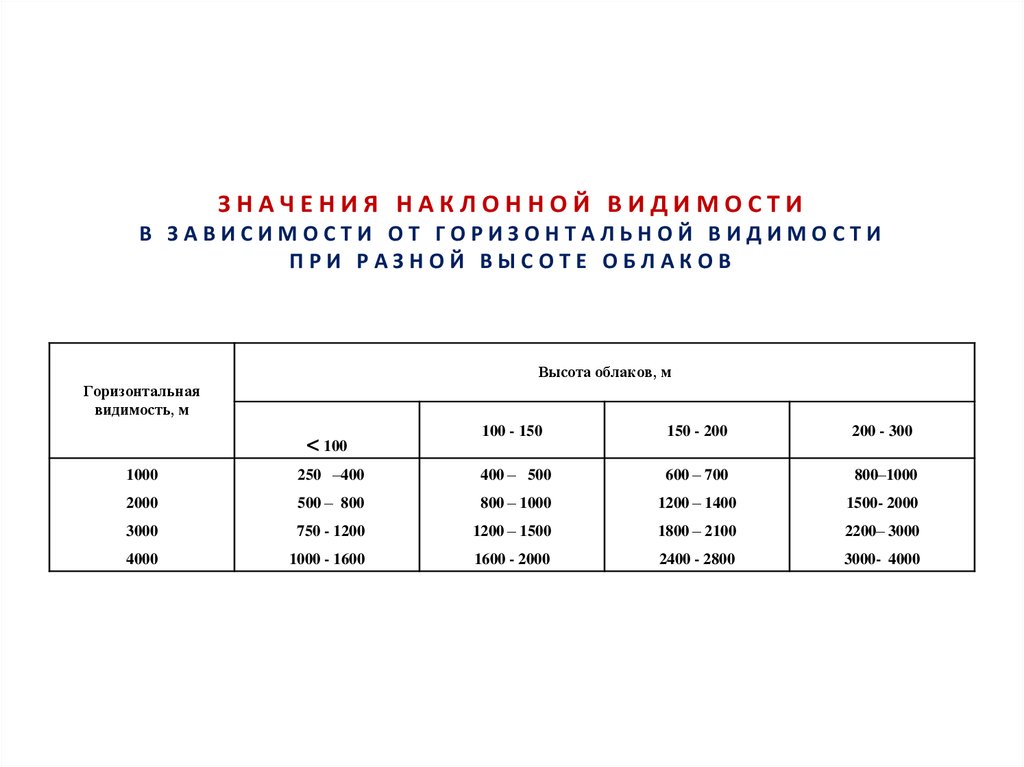

ЗНАЧЕНИЯ НАКЛОННОЙ ВИДИМОСТИ
В ЗАВИСИМОСТИ ОТ ГОРИЗОНТАЛЬНОЙ ВИДИМОСТИ
ПРИ РАЗНОЙ ВЫСОТЕ ОБЛАКОВ
Высота облаков, м
Горизонтальная
видимость, м
< 100
100 - 150
150 - 200
200 - 300
1000
250 –400
400 – 500
600 – 700
800–1000
2000
500 – 800
800 – 1000
1200 – 1400
1500- 2000
3000
750 - 1200
1200 – 1500
1800 – 2100
2200– 3000
4000
1000 - 1600
1600 - 2000
2400 - 2800
3000- 4000

5.

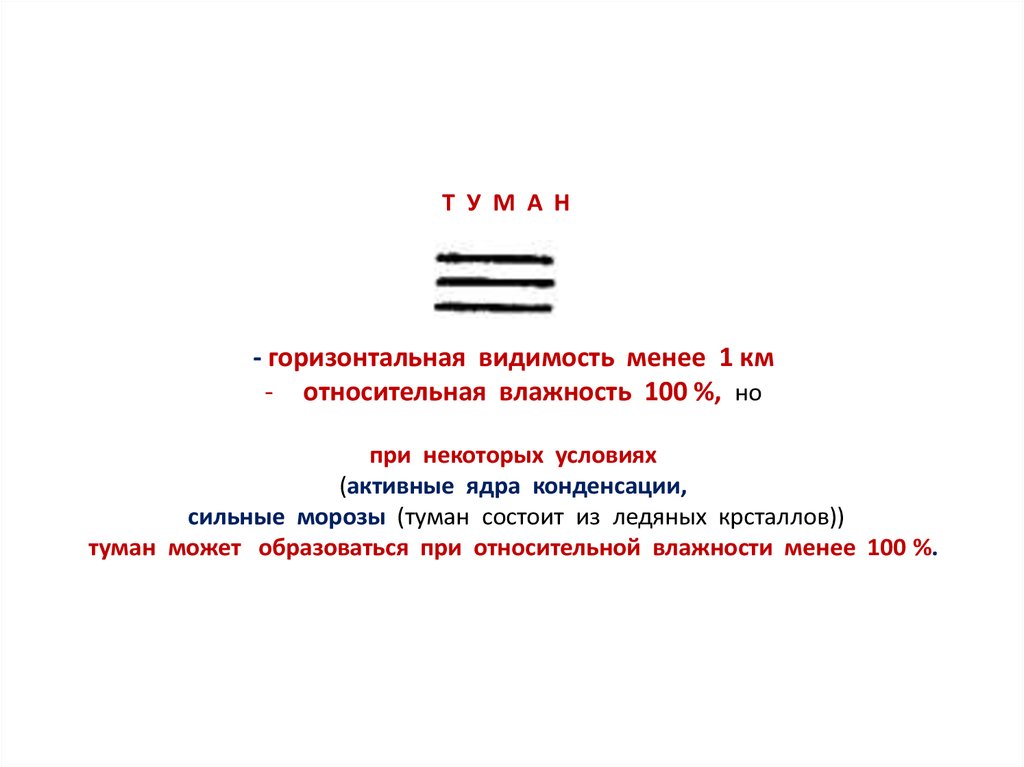

Т У М А Н
- горизонтальная видимость менее 1 км
- относительная влажность 100 %, но
при некоторых условиях
(активные ядра конденсации,
сильные морозы (туман состоит из ледяных крсталлов))
туман может образоваться при относительной влажности менее 100 %.

6.

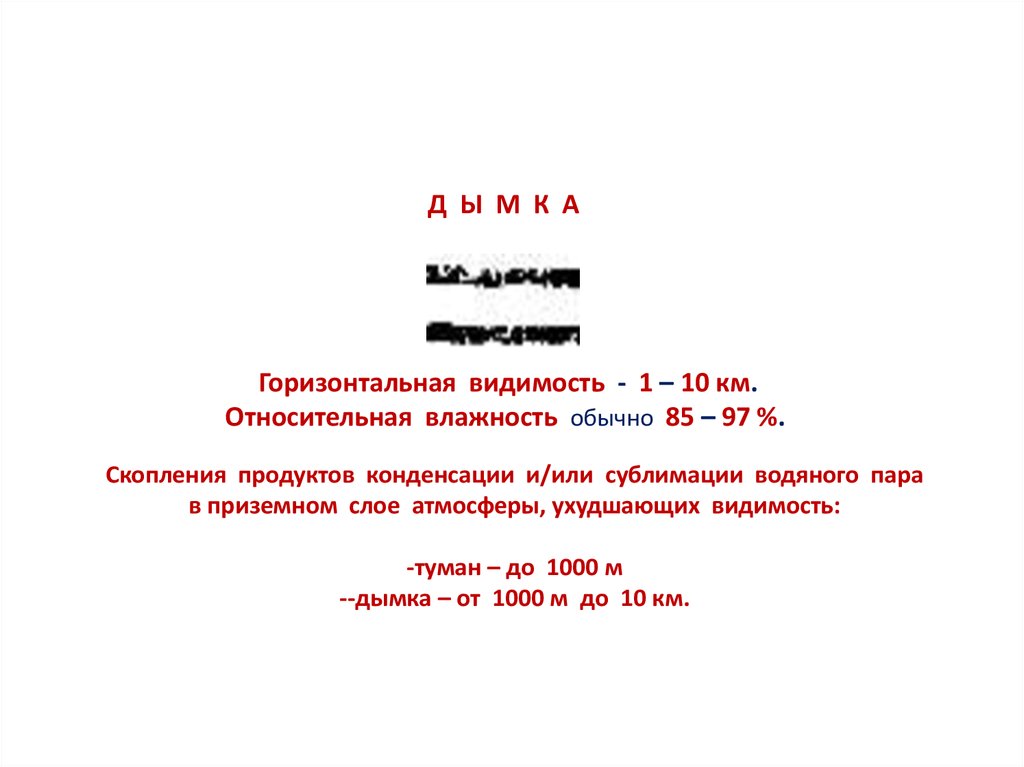

Д Ы М К А
Горизонтальная видимость - 1 – 10 км.
Относительная влажность обычно 85 – 97 %.
Скопления продуктов конденсации и/или сублимации водяного пара
в приземном слое атмосферы, ухудшающих видимость:
-туман – до 1000 м
--дымка – от 1000 м до 10 км.

7.

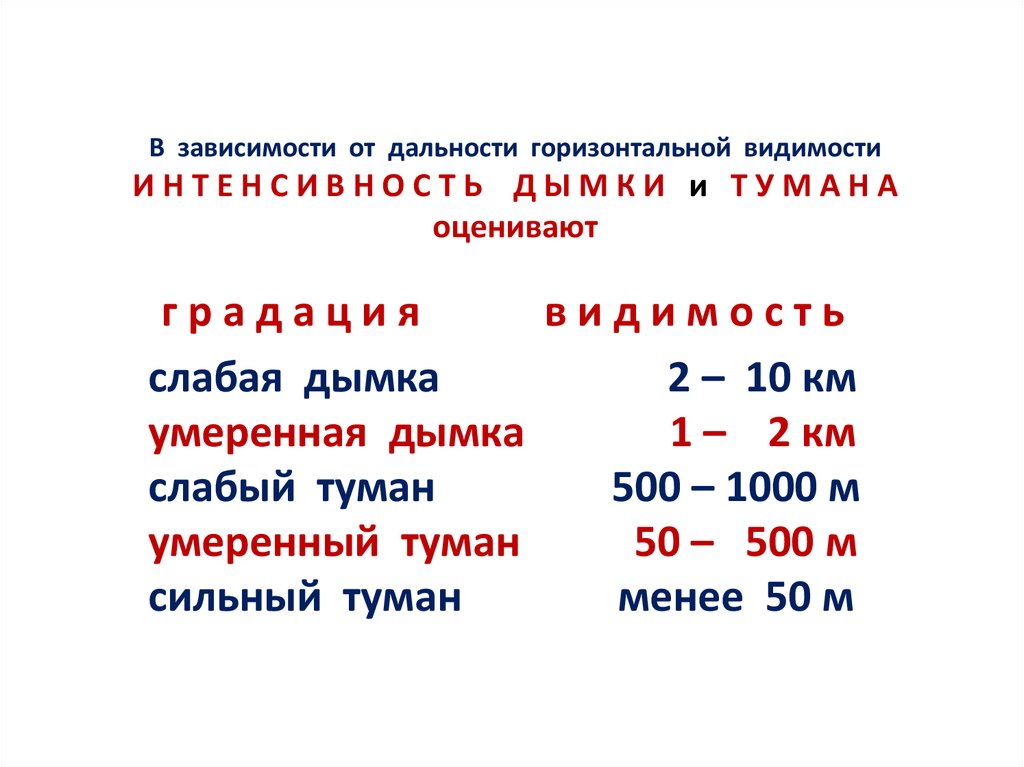

В зависимости от дальности горизонтальной видимости
ИНТЕНСИВНОСТЬ ДЫМКИ и ТУМАНА
оценивают
градация
видимость
слабая дымка
2 – 10 км
умеренная дымка
1 – 2 км
слабый туман
500 – 1000 м
умеренный туман
50 – 500 м
сильный туман
менее 50 м

8.

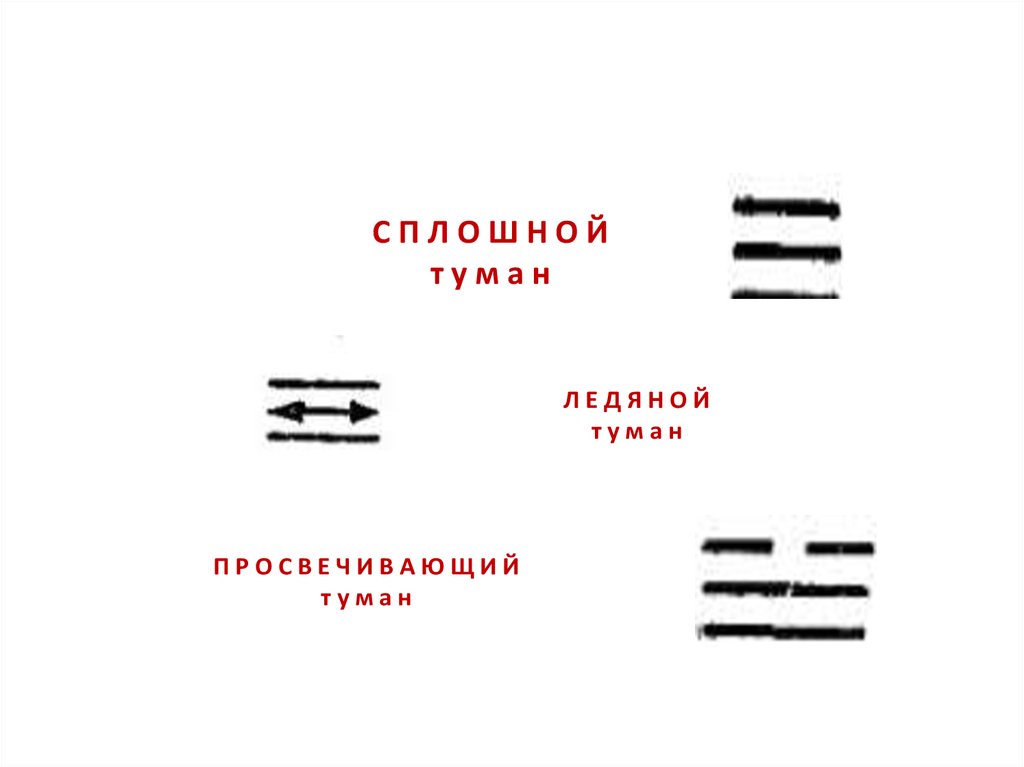

СПЛОШНОЙ
туман
ЛЕДЯНОЙ
туман
ПРОСВЕЧИВАЮЩИЙ
туман

9.

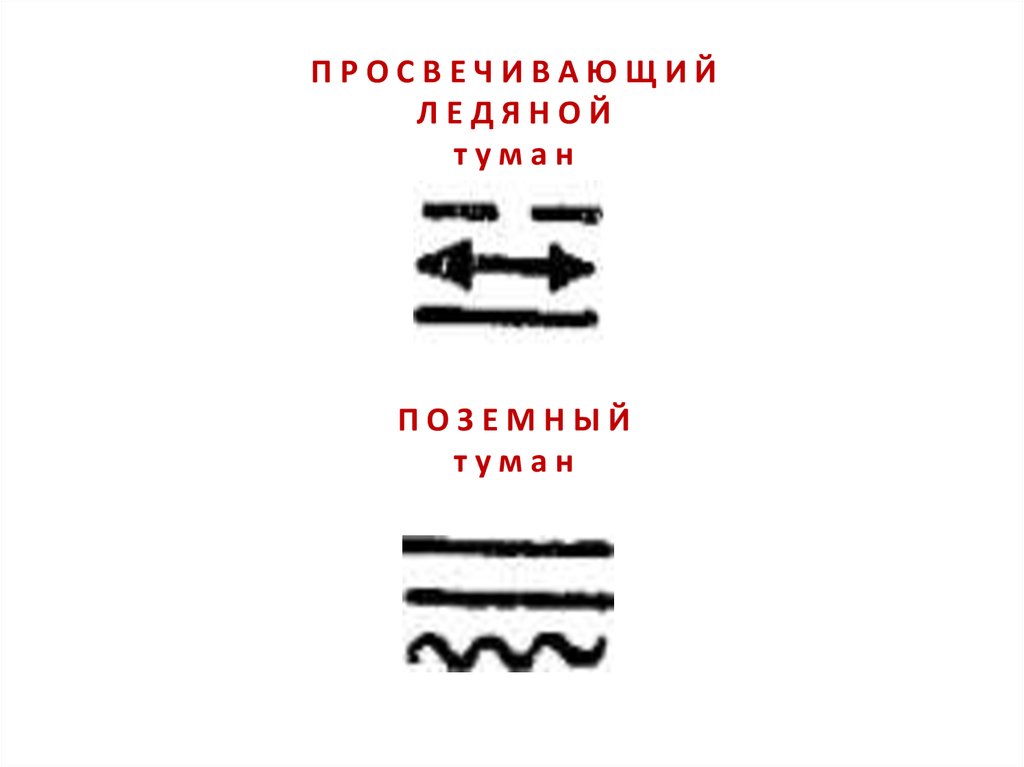

ПРОСВЕЧИВАЮЩИЙ
ЛЕДЯНОЙ
туман
ПОЗЕМНЫЙ
туман

10.

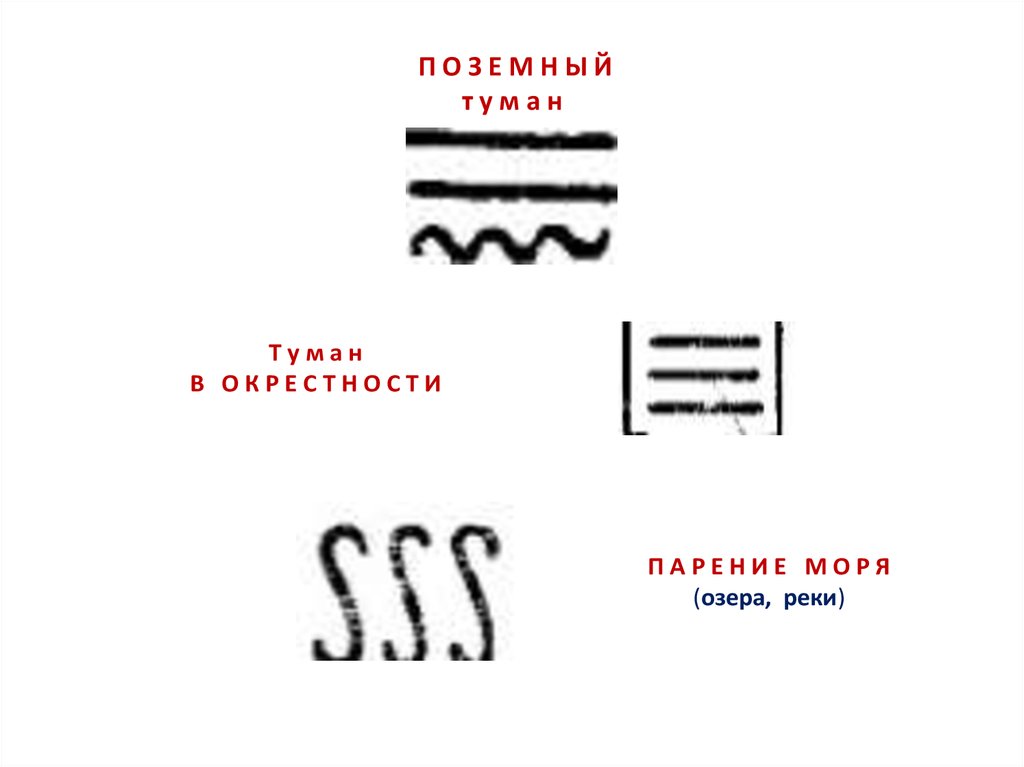

ПОЗЕМНЫЙ
туман
Туман
В ОКРЕСТНОСТИ
ПАРЕНИЕ МОРЯ
(озера, реки)

11.

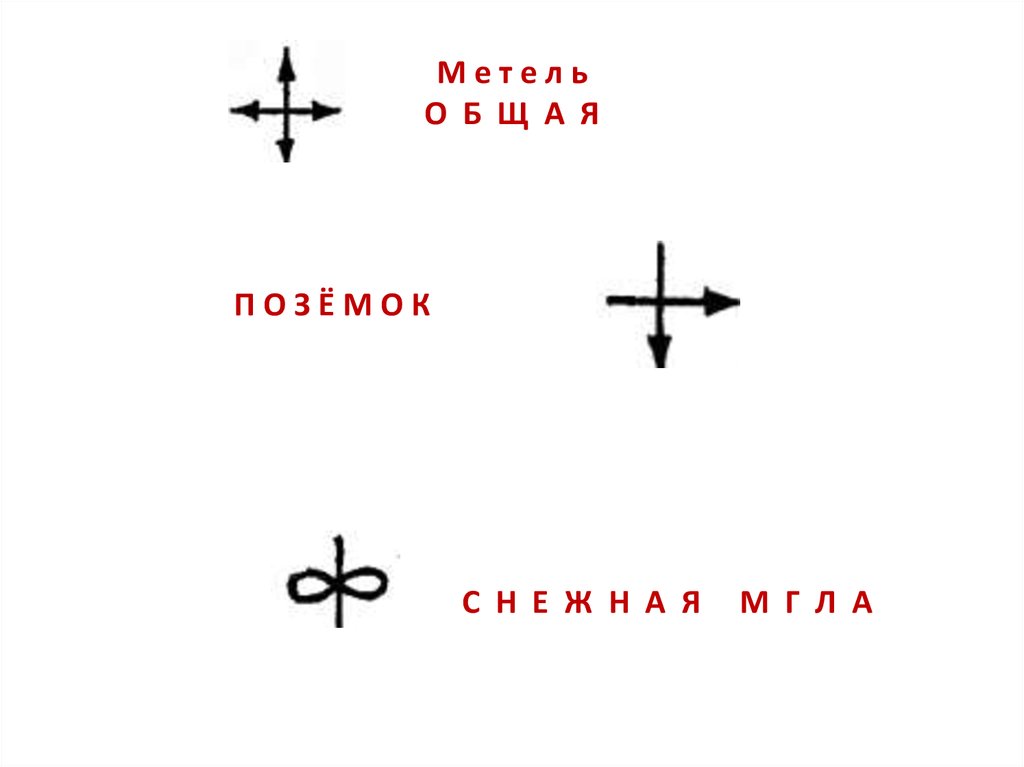

Метель
О Б Щ А Я
ПОЗЁМОК
С Н Е Ж Н А Я
М Г Л А

12.

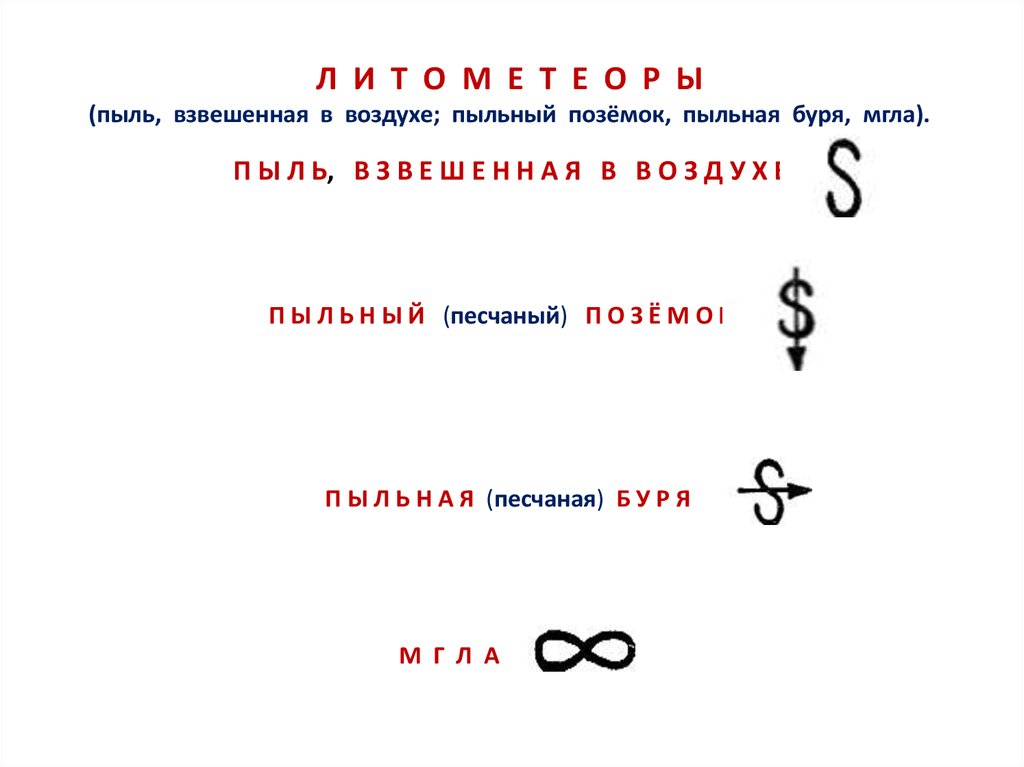

Л И Т О М Е Т Е О Р Ы
(пыль, взвешенная в воздухе; пыльный позёмок, пыльная буря, мгла).
П Ы Л Ь, В З В Е Ш Е Н Н А Я В В О З Д У Х Е
П Ы Л Ь Н Ы Й (песчаный) П О З Ё М О К
П Ы Л Ь Н А Я (песчаная) Б У Р Я
М Г Л А
