Предельные столбики. Назначение, установка, окрашивание

1.

Предельные столбики
Назначение, установка, окрашивание.
Приложение №1 п.30 Стр. 81
1

2. Предельные столбики

Владелец инфраструктуры, владелец железнодорожного пути
необщего пользования устанавливают:
у стрелочных переводов и в других местах соединения
железнодорожных путей предельные столбики.
2

3.

Предельные столбики
Предельные столбики указывают границу, в пределах
которой может находиться подвижной состав на данном
пути, не нарушая безопасности движения по соседнему
пути.
3

4.

Предельные столбики
Предельные столбики устанавливаются посередине междупутья в
том месте, где расстояние между осями сходящихся
железнодорожных путей составляет 4100 мм.
4

5.

Предельные столбики
На существующих станционных железнодорожных путях, по
которым не обращается железнодорожный подвижной состав,
построенный по габариту Т, разрешается сохранить расстояние
3810 мм.
5

6.

Предельные столбики
На перегрузочных железнодорожных путях с суженным
междупутьем предельные столбики устанавливаются в том месте,
где ширина междупутья достигает 3600 мм.
Окрашиваются на главных путях чередующиеся наклонные белые и
черные полосы. На второстепенных путях – широкая белая полоса на
черном фоне.
6

7.

Требования ПТЭ к установке предельных столбиков
1. Посередине междупутья,
путей не менее 3900 мм;
2. Посередине междупутья,
путей не менее 4100 мм;
3. Посередине междупутья,
путей не менее 4500 мм;
4. Посередине междупутья,
путей не менее 4800 мм;
7
где расстояние между осями сходящихся
где расстояние между осями сходящихся
где расстояние между осями сходящихся
где расстояние между осями сходящихся

8.

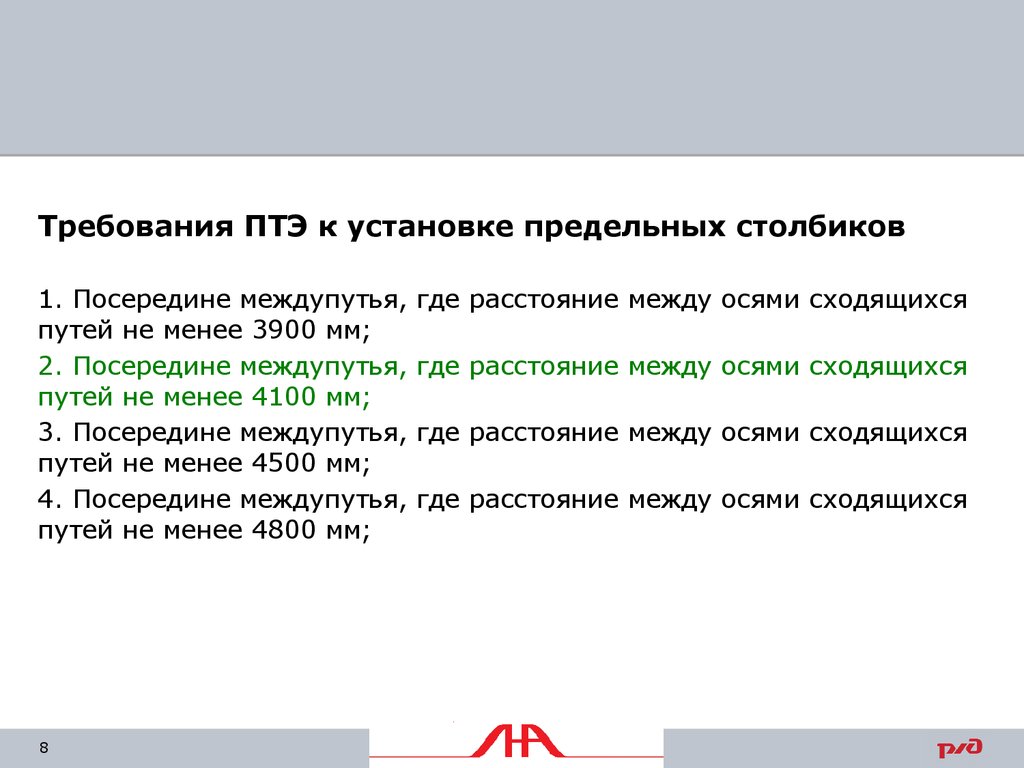

Требования ПТЭ к установке предельных столбиков
1. Посередине междупутья,
путей не менее 3900 мм;
2. Посередине междупутья,
путей не менее 4100 мм;
3. Посередине междупутья,
путей не менее 4500 мм;
4. Посередине междупутья,
путей не менее 4800 мм;
8
где расстояние между осями сходящихся
где расстояние между осями сходящихся
где расстояние между осями сходящихся
где расстояние между осями сходящихся

9.

На перегрузочных железнодорожных путях с
суженным междупутьем предельные столбики
устанавливаются в том месте, где ширина междупутья
достигает
1.
2.
3.
4.
9
3600 мм.
4100мм.
4500мм.
4800мм.

10.

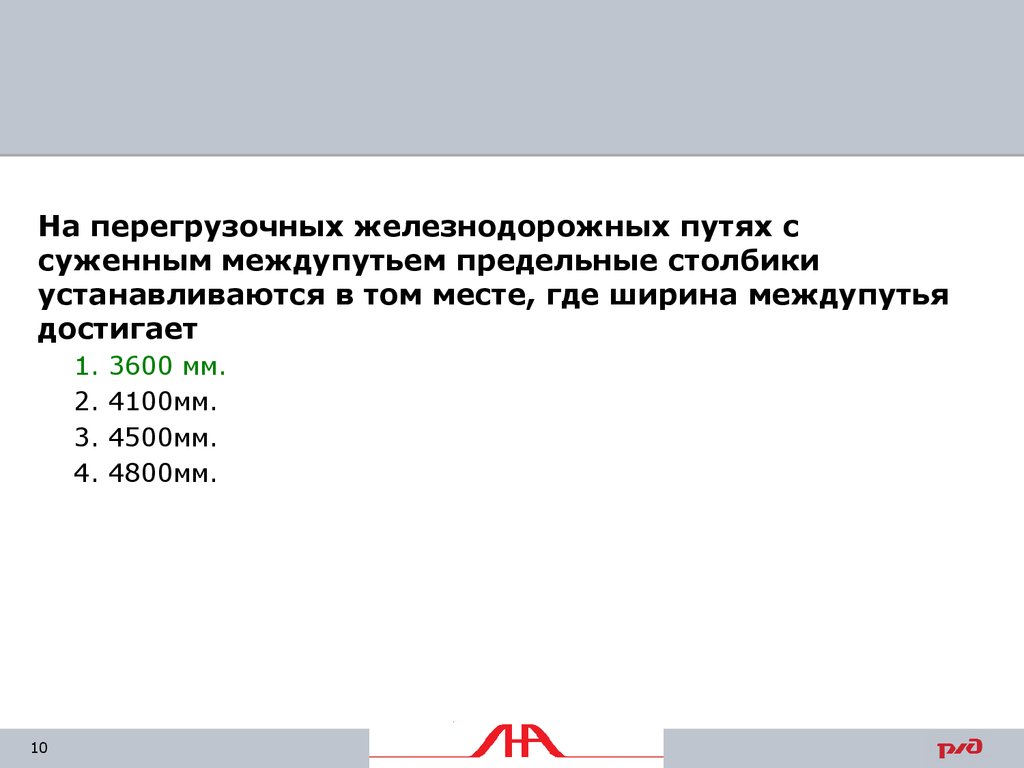

На перегрузочных железнодорожных путях с
суженным междупутьем предельные столбики
устанавливаются в том месте, где ширина междупутья
достигает
1.
2.
3.
4.
10
3600 мм.
4100мм.
4500мм.
4800мм.

11.

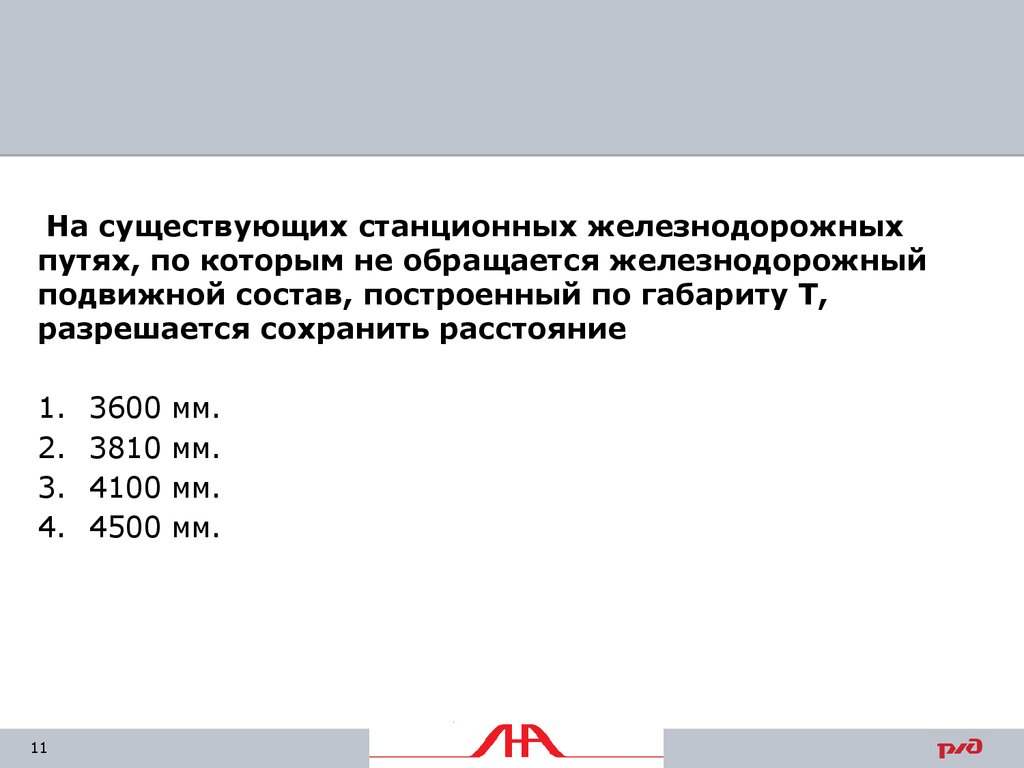

На существующих станционных железнодорожных
путях, по которым не обращается железнодорожный
подвижной состав, построенный по габариту Т,
разрешается сохранить расстояние
1.
2.
3.
4.
11
3600
3810
4100
4500
мм.
мм.
мм.
мм.

12.

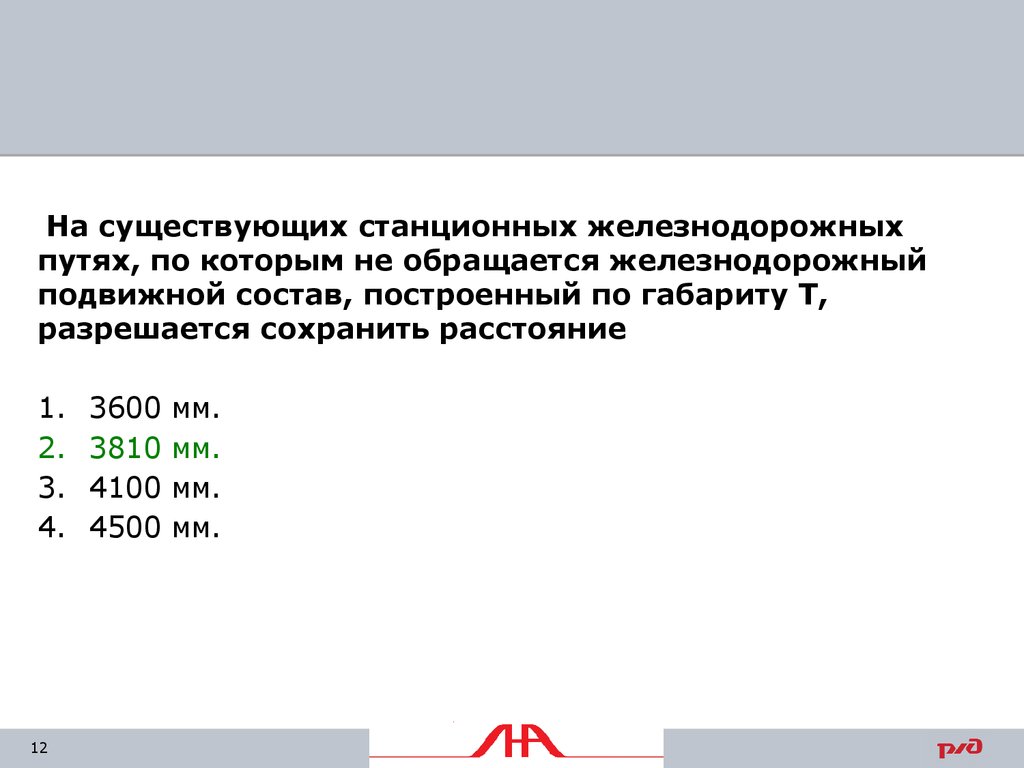

На существующих станционных железнодорожных
путях, по которым не обращается железнодорожный
подвижной состав, построенный по габариту Т,
разрешается сохранить расстояние
1.
2.
3.
4.
12
3600
3810
4100
4500
мм.
мм.
мм.
мм.
