Кантователь презентация 1

1.

Кантователь

2.

Кран-манипулятор устанавливает массив на поддоне на 1 поворотный стол кантователя.
2 поворотный
стол
Гидроцилиндр
Лоток
1 поворотный
стол
Поддон
Массив
Стол
боковой
Каретка

3.

Массив на поддоне придвигается к боковому столу.
2 поворотный
стол
Гидроцилиндр
Лоток
1 поворотный
стол
Поддон
Массив
Стол
боковой
Каретка

4.

1 поворотный стол поворачивает массив на 90 градусов.
2 поворотный
стол
Поддон
Гидроцилиндр
Лоток
1 поворотный
стол
Стол
боковой
Массив
Каретка

5.

Боковой стол с массивом на каретке перемещается на 2 поворотный стол
2 поворотный
стол
Массив
Стол
боковой
Каретка
1 поворотный
стол
Лоток

6.

Лоток задвигается между поворотными столами.
2 поворотный
стол
Массив
Стол
боковой
1 поворотный
стол
Лоток

7.

Донный слой обрушивается.
Донный слой
2 поворотный
стол
Массив
Стол
боковой
1 поворотный
стол
Лоток

8.

Донный слой падает на лоток.
Донный слой
2 поворотный
стол
Массив
Стол
боковой
1 поворотный
стол
Лоток

9.

Поворотные столы вращаются на 90 градусов. Лоток с донным слоем выезжает в зону сброса.
2 поворотный
стол
Массив
Стол
боковой
1 поворотный
стол
Донный слой
Лоток

10.

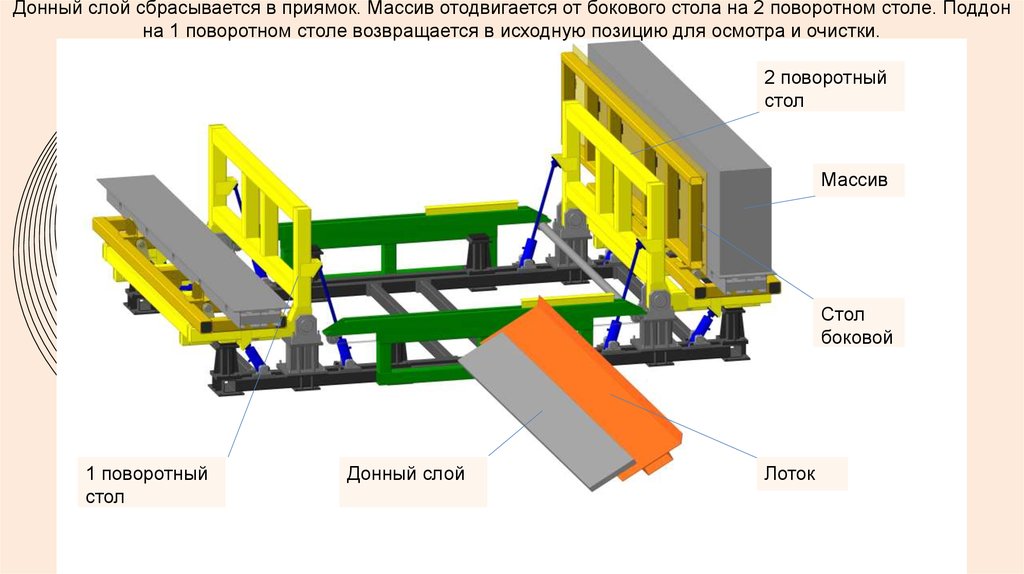

Донный слой сбрасывается в приямок. Массив отодвигается от бокового стола на 2 поворотном столе. Поддон
на 1 поворотном столе возвращается в исходную позицию для осмотра и очистки.
2 поворотный
стол
Массив
Стол
боковой
1 поворотный
стол
Донный слой
Лоток
