Косимуляция Matlab- PSIM

1. Косимуляция Matlab- PSIM

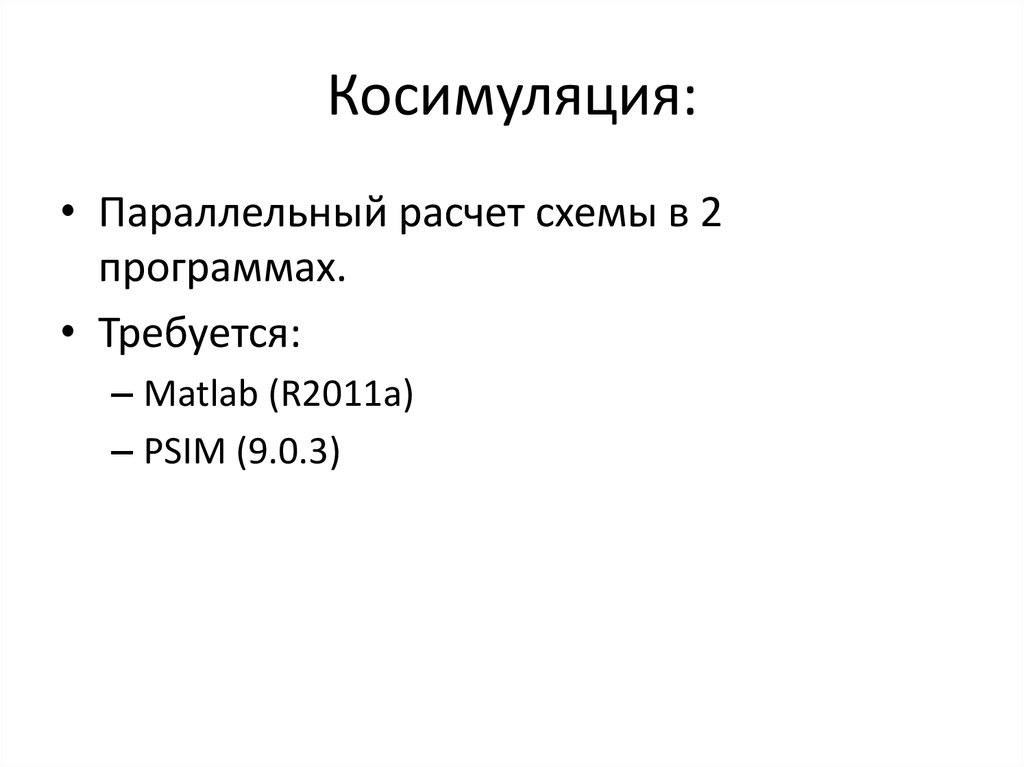

2. Косимуляция:

• Параллельный расчет схемы в 2
программах.
• Требуется:
– Matlab (R2011a)
– PSIM (9.0.3)

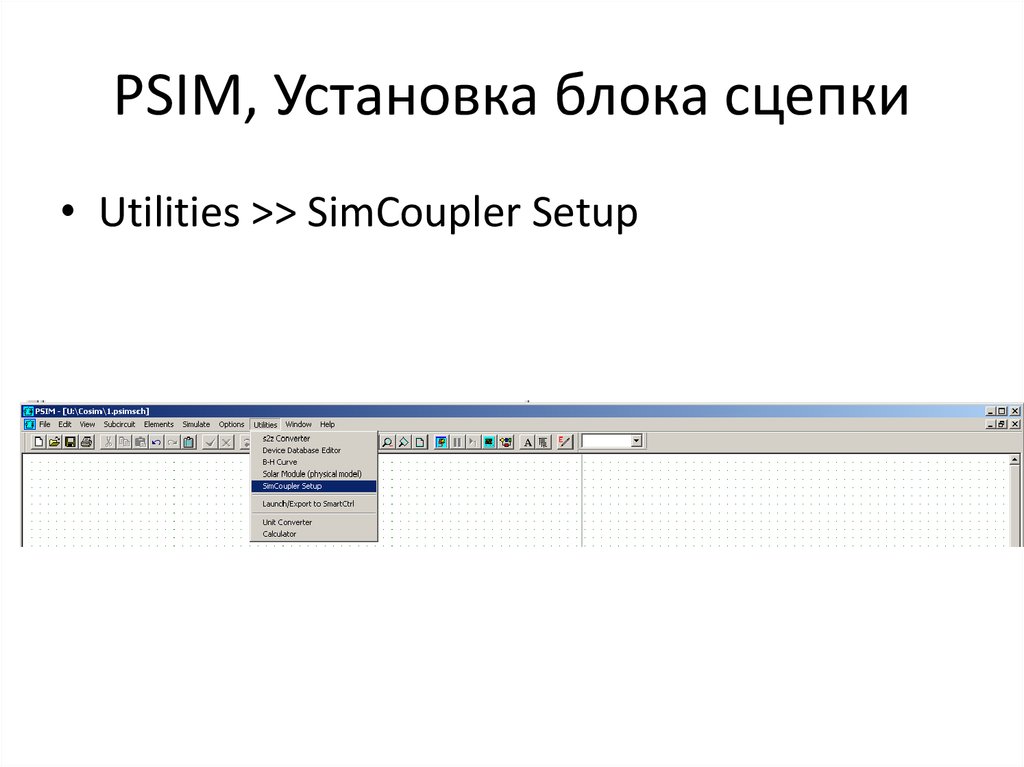

3. PSIM, Установка блока сцепки

• Utilities >> SimCoupler Setup

4. PSIM, Собираем схему

• Вход и выход:
• Elements >> Control >> SimCoupler Module

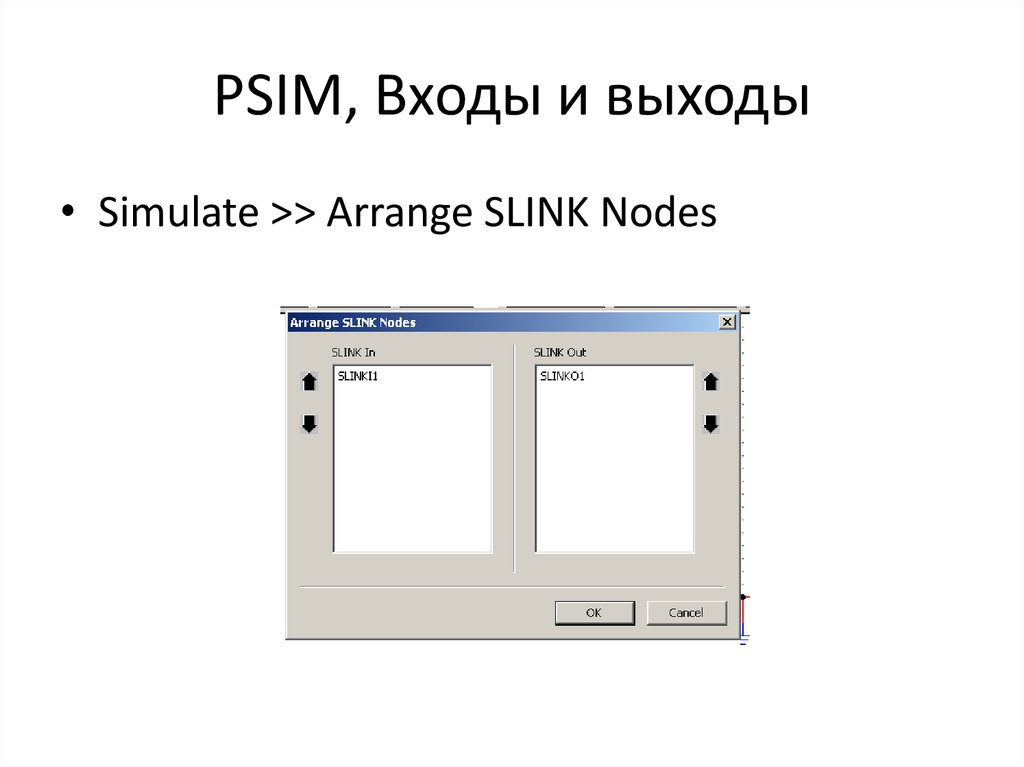

5. PSIM, Входы и выходы

• Simulate >> Arrange SLINK Nodes

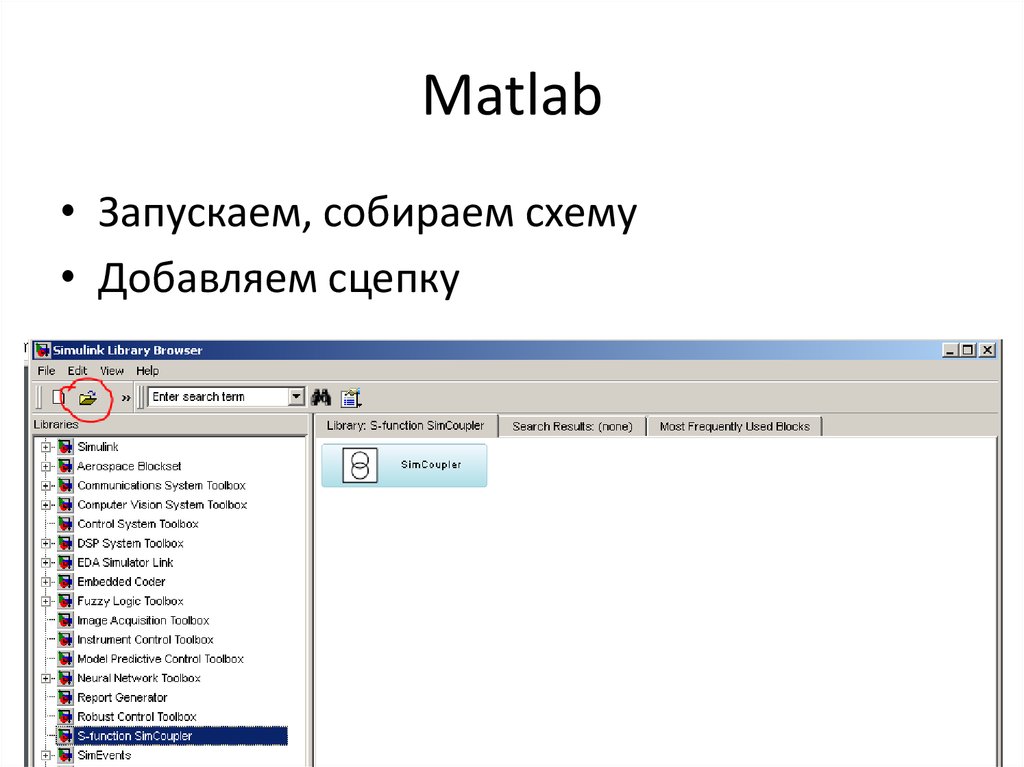

6. Matlab

• Запускаем, собираем схему
• Добавляем сцепку

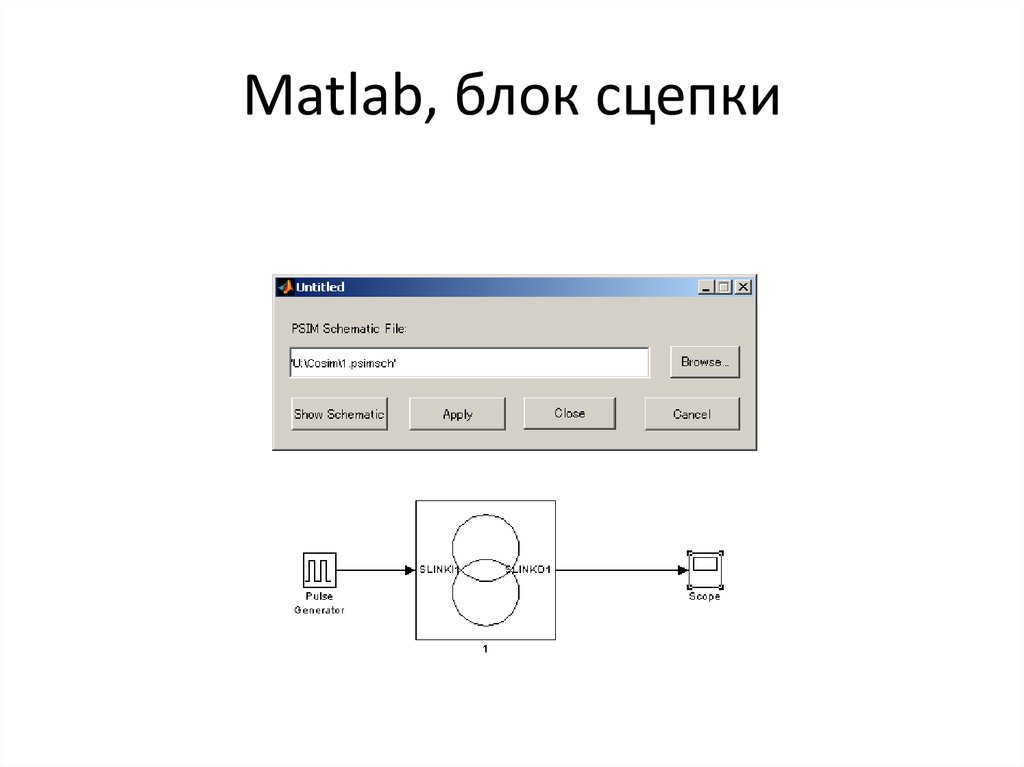

7. Matlab, блок сцепки

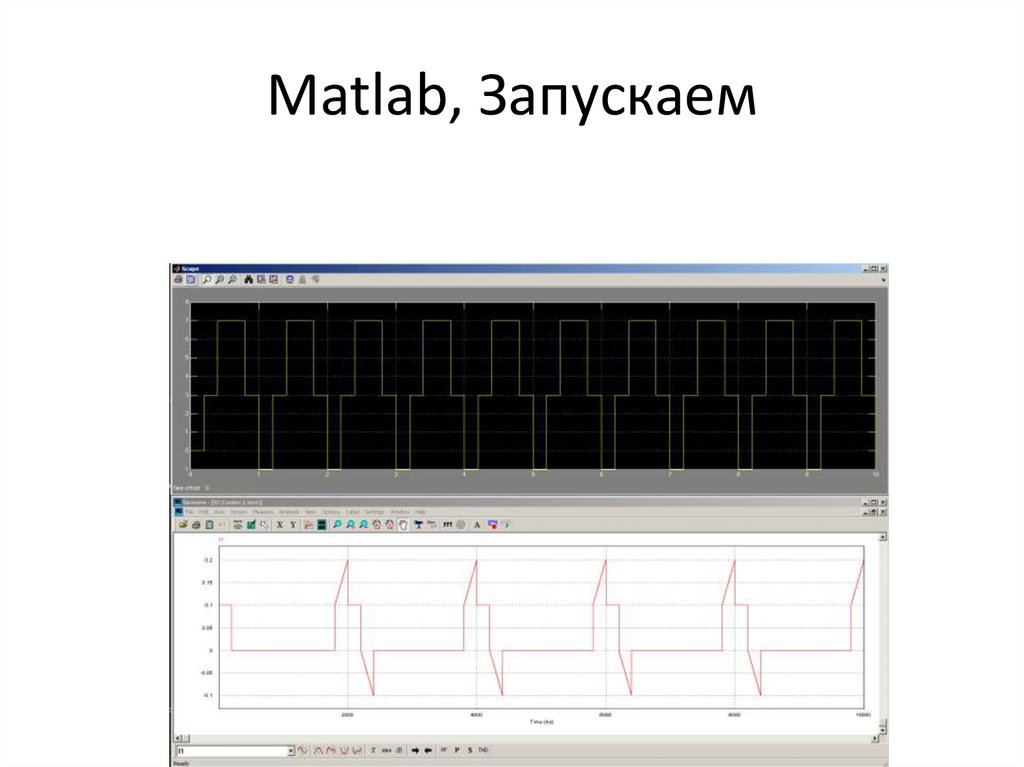

8. Matlab, Запускаем
