Компьютерные технологии и устройства взаимодействия с человеком-оператором в технических системах

1.

Компьютерные технологии и устройства
взаимодействия с человеком-оператором в
технических системах
Вопросы для обсуждения:
1. Компьютерные технологии управления в системах реального времени.
Примеры систем управления.
2. Сетевые компьютерные технологии управления в системах реального
времени. Примеры систем управления.
Докладчик:
студент группы
17УТС(м)УИТТС
Антон Среда

2.

Компьютерные технологии
Введение
2
Компьютерные технологии и устройства взаимодействия с человеком-оператором в
технических системах

3.

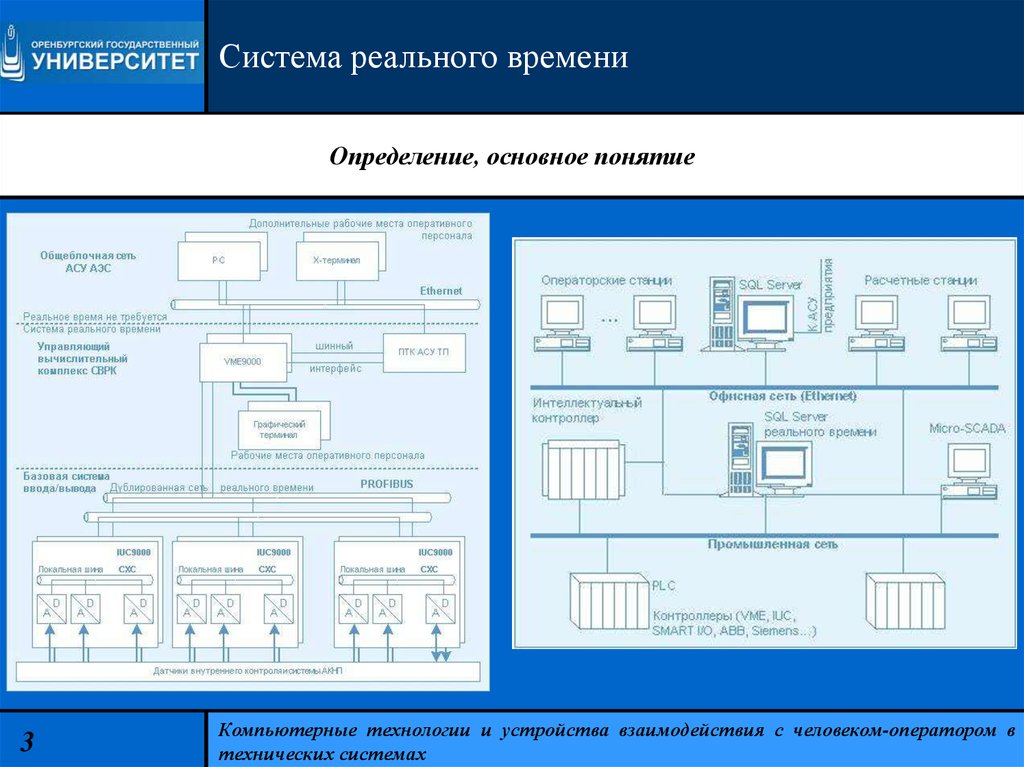

Система реального времени
Определение, основное понятие
3
Компьютерные технологии и устройства взаимодействия с человеком-оператором в
технических системах

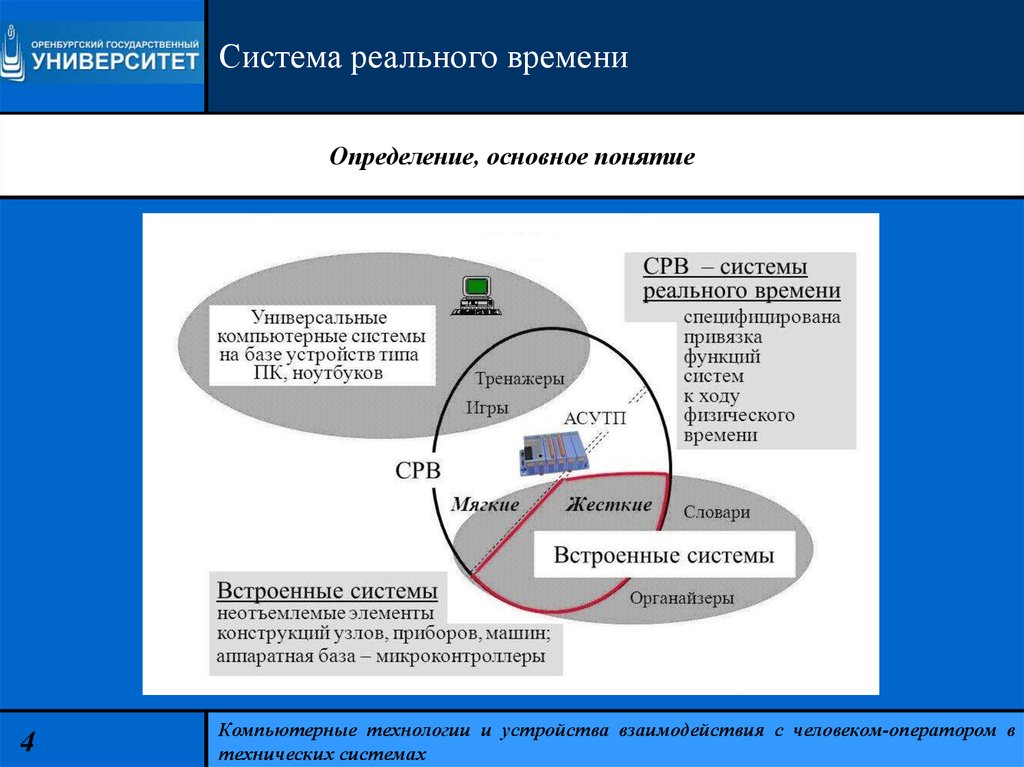

4.

Система реального времени
Определение, основное понятие
4
Компьютерные технологии и устройства взаимодействия с человеком-оператором в
технических системах

5.

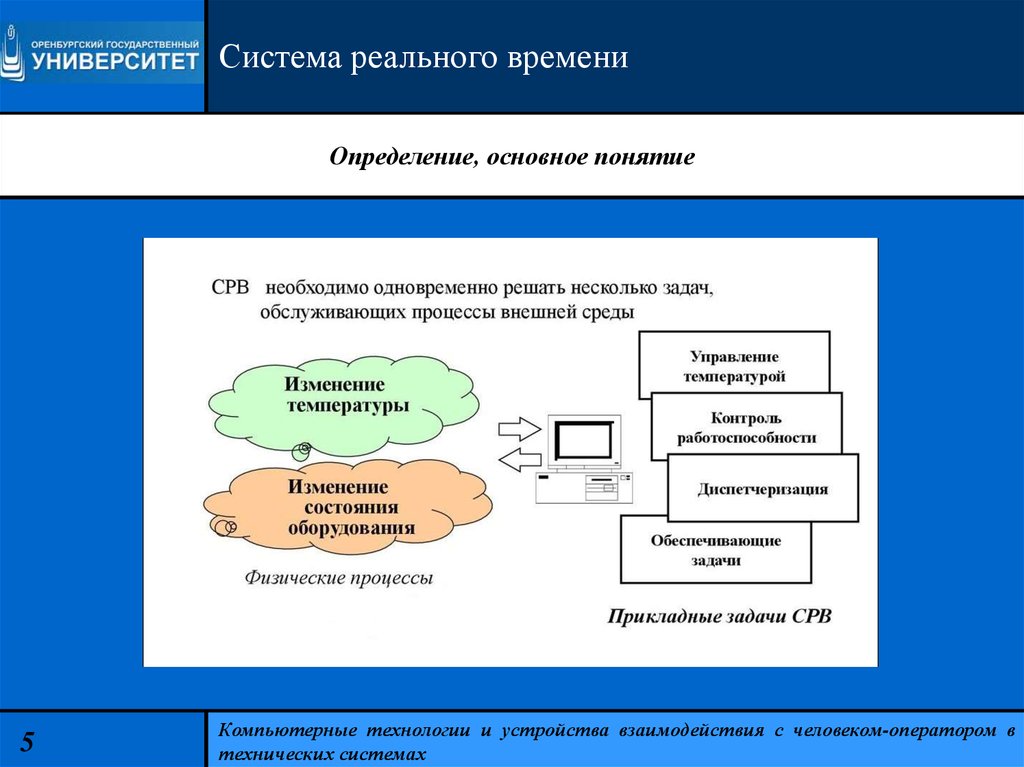

Система реального времени
Определение, основное понятие
5
Компьютерные технологии и устройства взаимодействия с человеком-оператором в
технических системах

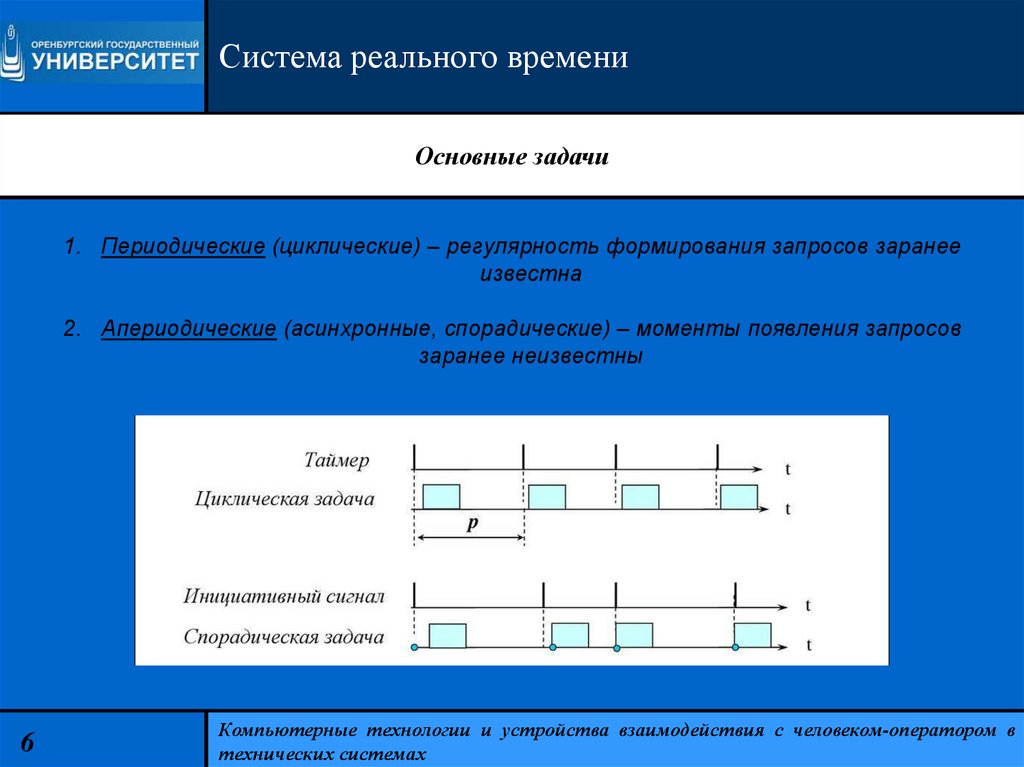

6.

Система реального времени
Основные задачи
1. Периодические (циклические) – регулярность формирования запросов заранее
известна
2. Апериодические (асинхронные, спорадические) – моменты появления запросов
заранее неизвестны
6
Компьютерные технологии и устройства взаимодействия с человеком-оператором в
технических системах

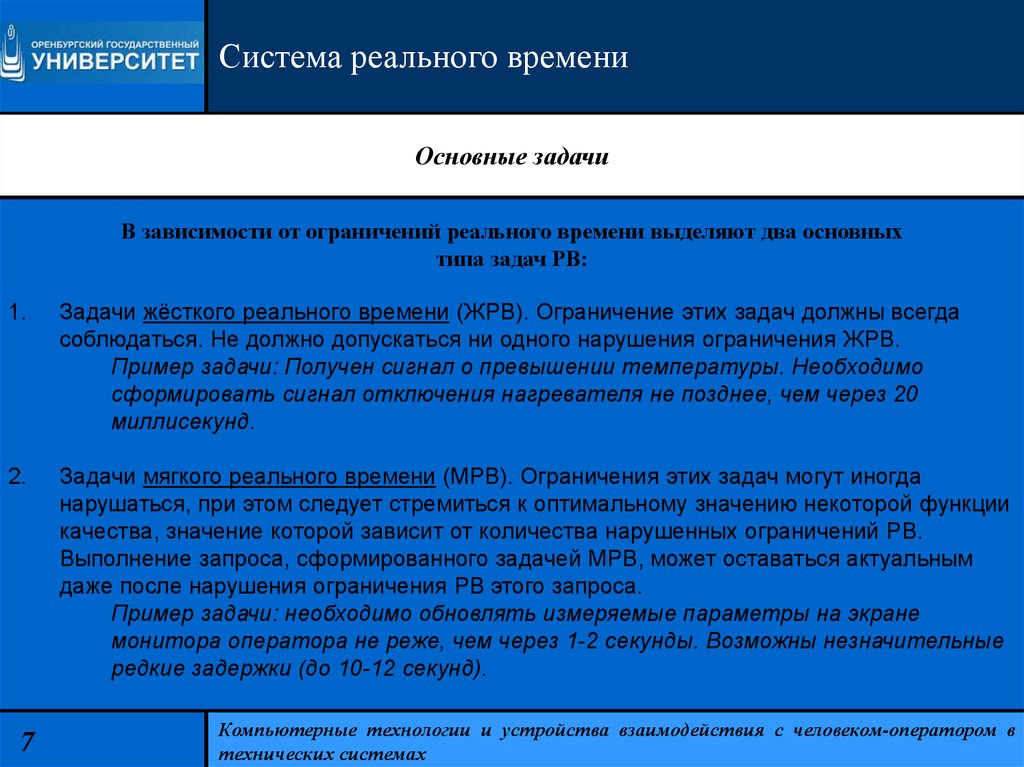

7.

Система реального времени
Основные задачи
В зависимости от ограничений реального времени выделяют два основных
типа задач РВ:
1.
Задачи жёсткого реального времени (ЖРВ). Ограничение этих задач должны всегда
соблюдаться. Не должно допускаться ни одного нарушения ограничения ЖРВ.
Пример задачи: Получен сигнал о превышении температуры. Необходимо
сформировать сигнал отключения нагревателя не позднее, чем через 20
миллисекунд.
2.
Задачи мягкого реального времени (МРВ). Ограничения этих задач могут иногда
нарушаться, при этом следует стремиться к оптимальному значению некоторой функции
качества, значение которой зависит от количества нарушенных ограничений РВ.
Выполнение запроса, сформированного задачей МРВ, может оставаться актуальным
даже после нарушения ограничения РВ этого запроса.
Пример задачи: необходимо обновлять измеряемые параметры на экране
монитора оператора не реже, чем через 1-2 секунды. Возможны незначительные
редкие задержки (до 10-12 секунд).
7
Компьютерные технологии и устройства взаимодействия с человеком-оператором в
технических системах

8.

Сетевые информационные технологии
Введение, определение, основное понятие
8
Компьютерные технологии и устройства взаимодействия с человеком-оператором в
технических системах

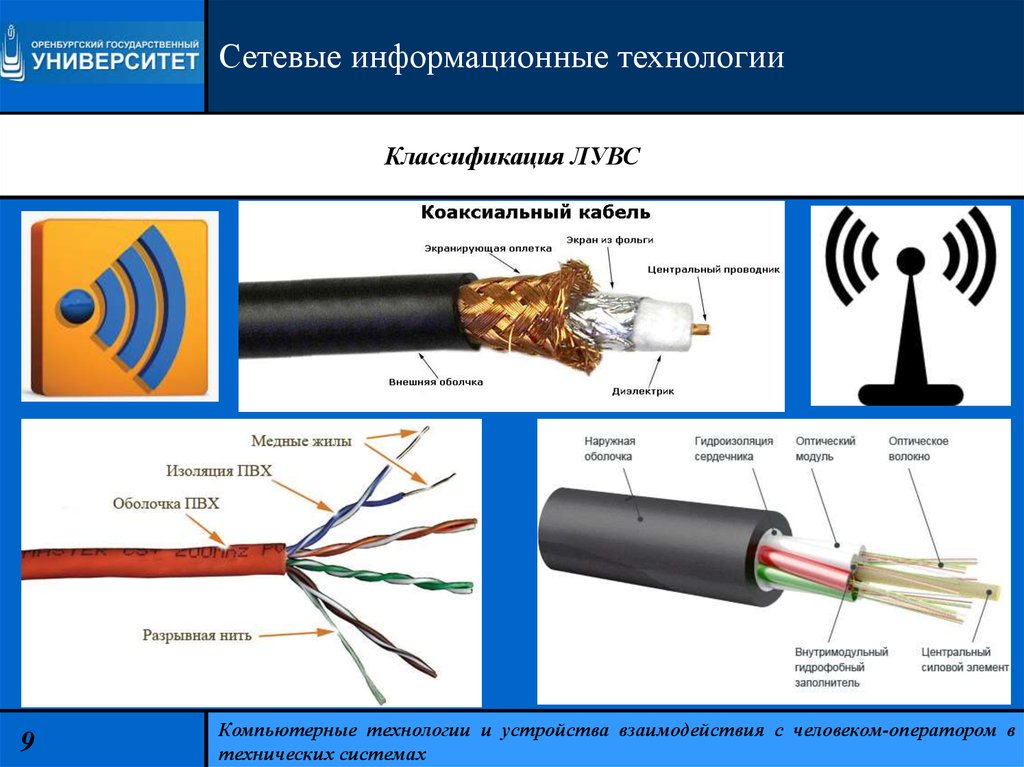

9.

Сетевые информационные технологии
Классификация ЛУВС
9
Компьютерные технологии и устройства взаимодействия с человеком-оператором в
технических системах

10.

Сетевые информационные технологии

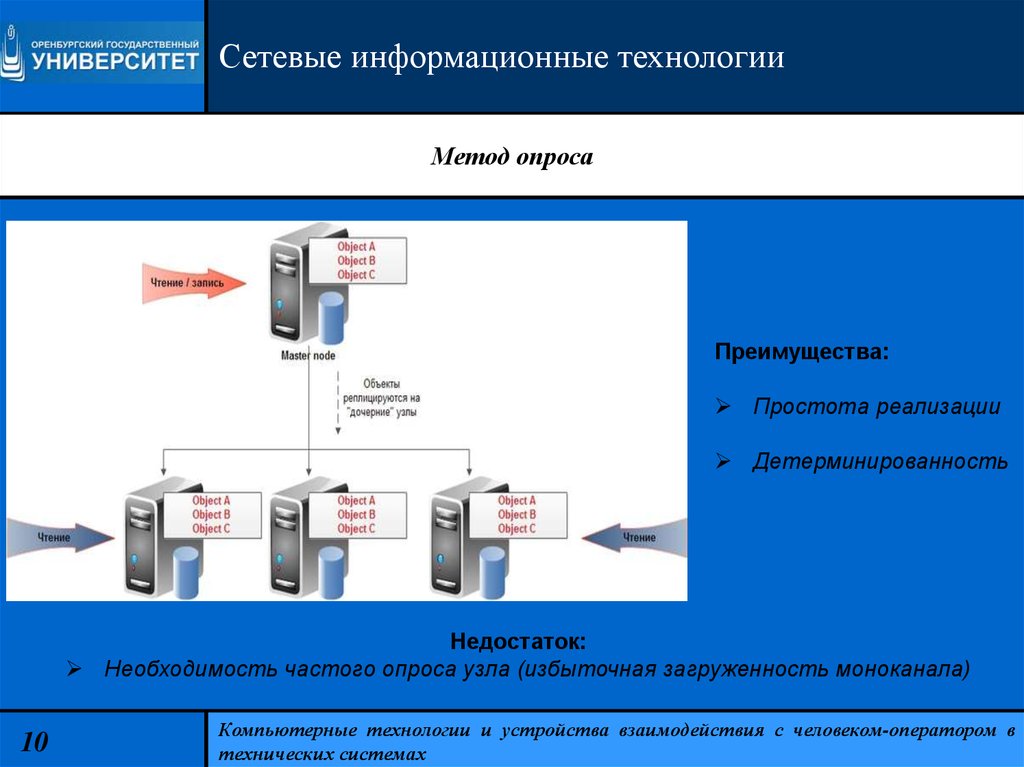

Метод опроса
Преимущества:
Простота реализации
Детерминированность
Недостаток:
Необходимость частого опроса узла (избыточная загруженность моноканала)
10
Компьютерные технологии и устройства взаимодействия с человеком-оператором в
технических системах

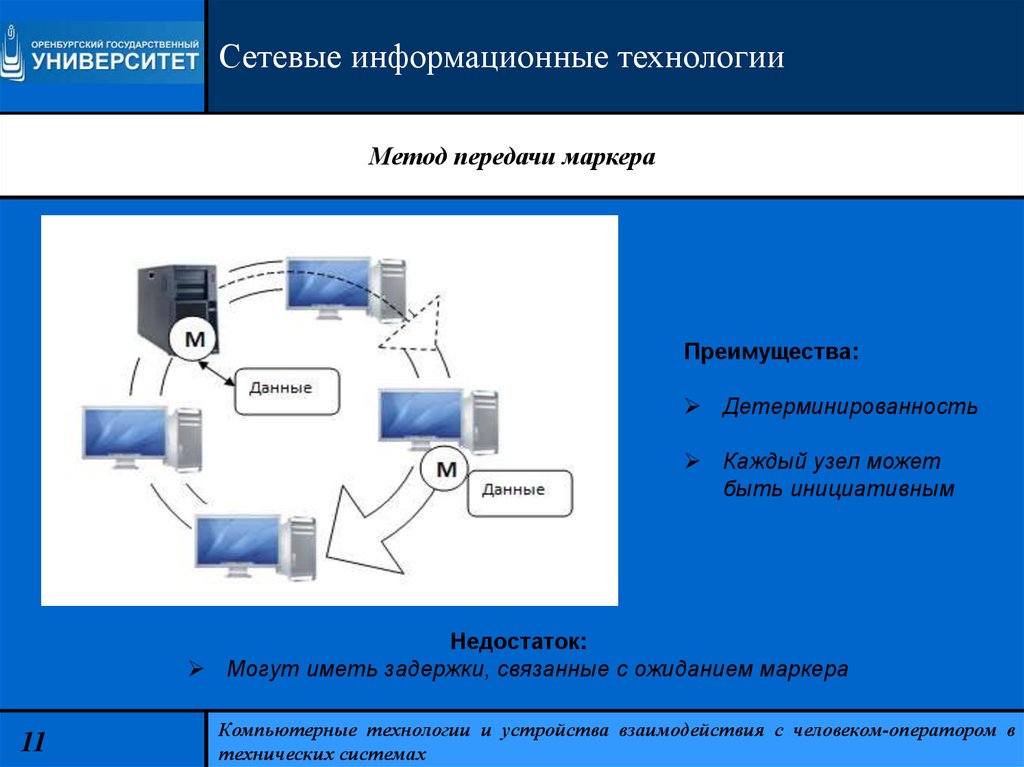

11.

Сетевые информационные технологии
Метод передачи маркера
Преимущества:
Детерминированность
Каждый узел может
быть инициативным
Недостаток:
Могут иметь задержки, связанные с ожиданием маркера
11
Компьютерные технологии и устройства взаимодействия с человеком-оператором в
технических системах

12.

Сетевые информационные технологии

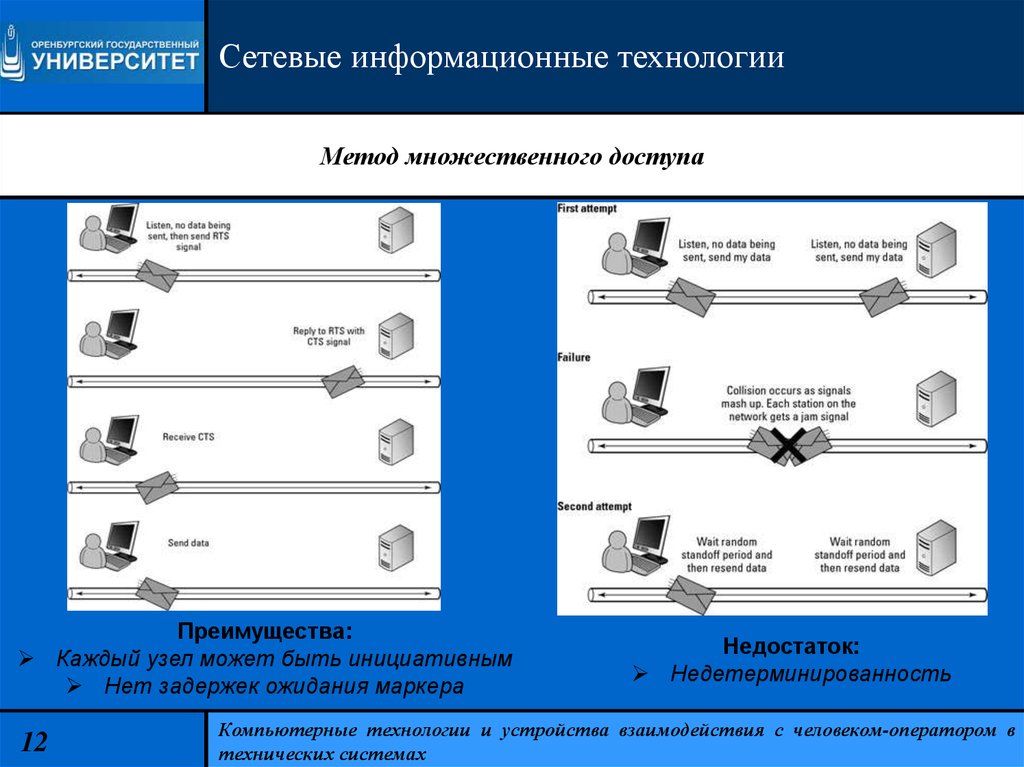

Метод множественного доступа
Преимущества:
Каждый узел может быть инициативным
Нет задержек ожидания маркера
12
Недостаток:
Недетерминированность
Компьютерные технологии и устройства взаимодействия с человеком-оператором в
технических системах

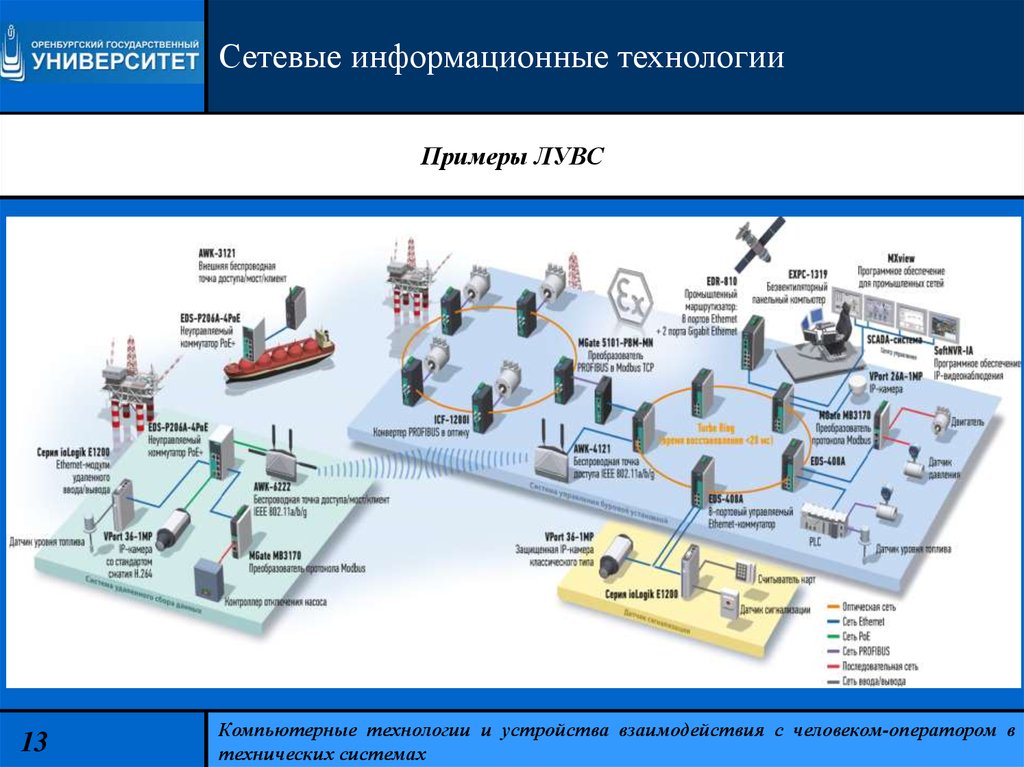

13.

Сетевые информационные технологии
Примеры ЛУВС
13
Компьютерные технологии и устройства взаимодействия с человеком-оператором в
технических системах

14.

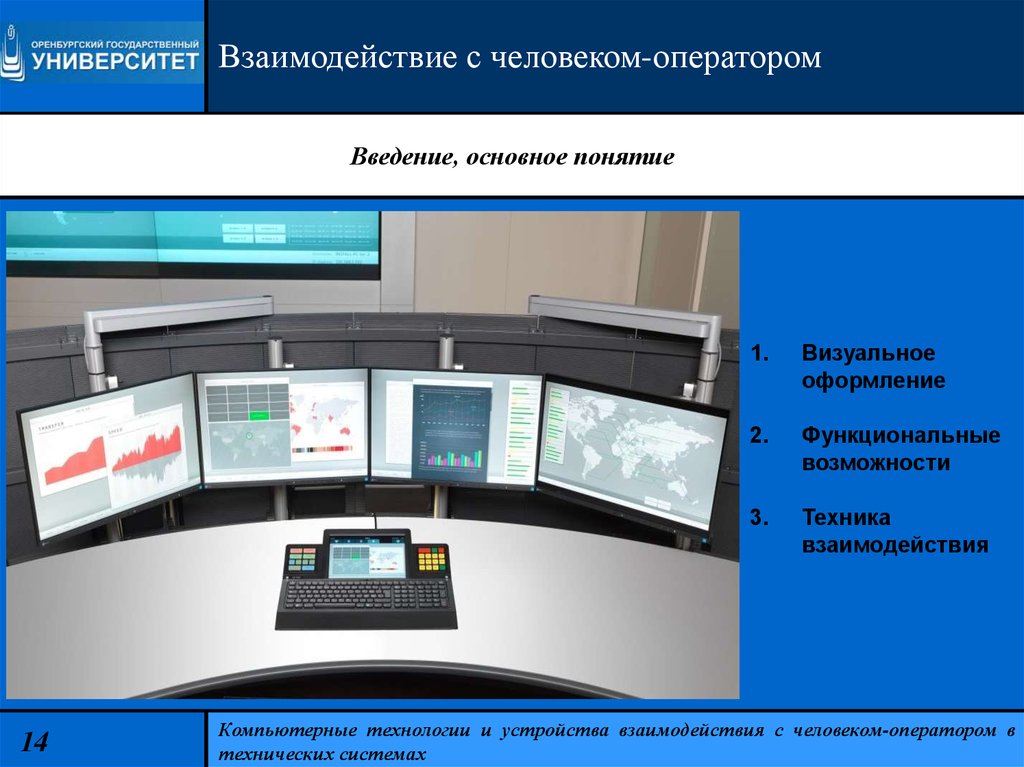

Взаимодействие с человеком-оператором
Введение, основное понятие
14
1.
Визуальное
оформление
2.
Функциональные
возможности
3.
Техника
взаимодействия
Компьютерные технологии и устройства взаимодействия с человеком-оператором в
технических системах

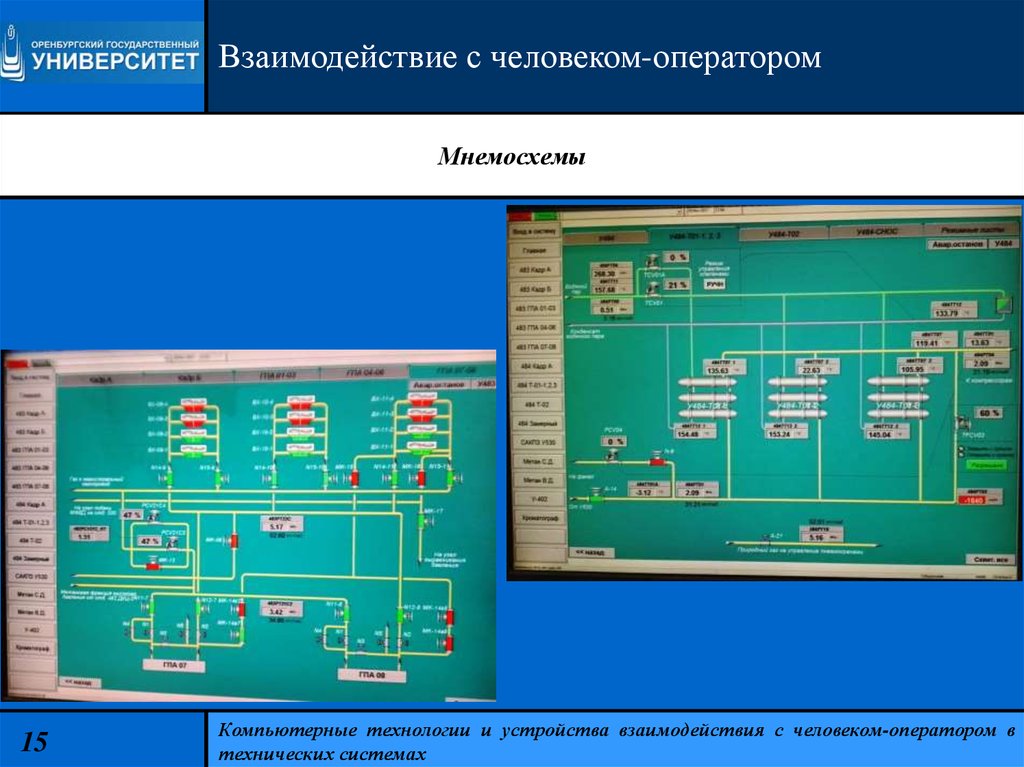

15.

Взаимодействие с человеком-оператором
Мнемосхемы
15
Компьютерные технологии и устройства взаимодействия с человеком-оператором в
технических системах

16.

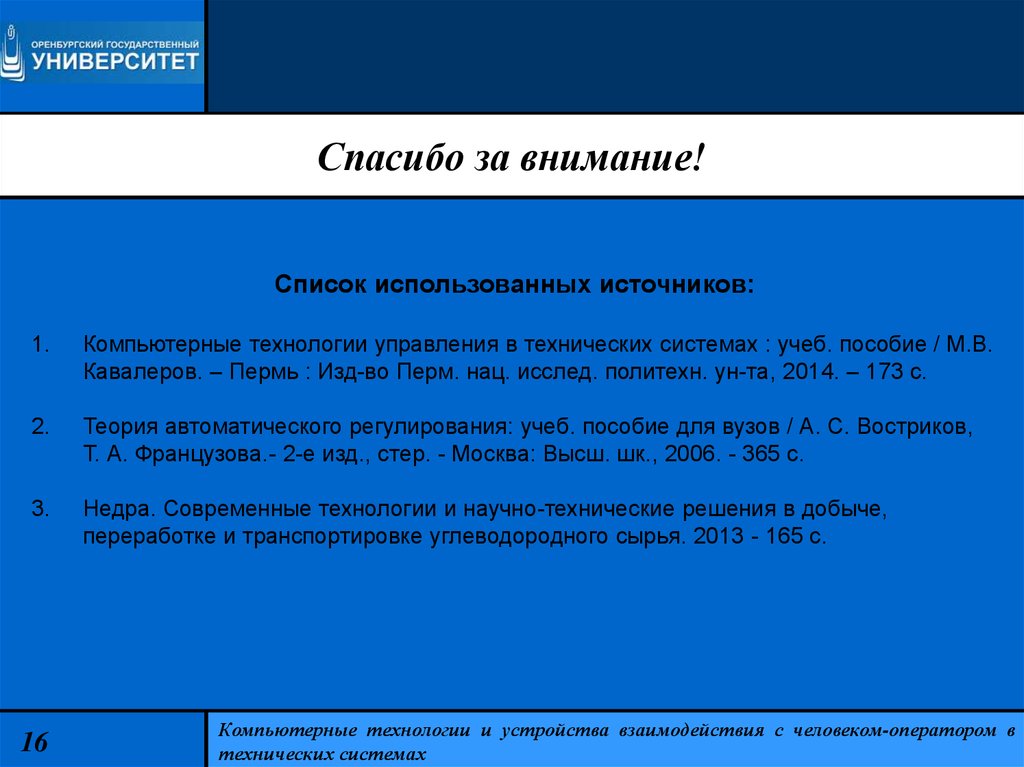

Спасибо за внимание!
Список использованных источников:
1.
Компьютерные технологии управления в технических системах : учеб. пособие / М.В.
Кавалеров. – Пермь : Изд-во Перм. нац. исслед. политехн. ун-та, 2014. – 173 с.
2.
Теория автоматического регулирования: учеб. пособие для вузов / А. С. Востриков,
Т. А. Французова.- 2-е изд., стер. - Москва: Высш. шк., 2006. - 365 с.
3.
Недра. Современные технологии и научно-технические решения в добыче,
переработке и транспортировке углеводородного сырья. 2013 - 165 с.
16
