Использование информационных технологий в преподавании дисциплины “Электрические машины”

1. Использование информационных технологий в преподавании дисциплины “Электрические машины”

АВТОР: ПРЕПОДАВАТЕЛЬ СПБТОТФИП
САВВАТЕЕВ АНДРЕЙ СЕРГЕЕВИЧ

2. Средства информационных технологий

Обучающие
(сообщают знания, формируют навыки и умения
учебной деятельности)
Тренажеры
Средства
информационных
технологий
(предназначены для отработки, повторения
изученного материла)
Демонстрационные
(визуализируют изучаемый материал, явления,
процессы с целью их дальнейшего изучения)
Имитационные
(представляют определенный аспект реальности для
изучения его структурных или функциональных
характеристик)
Расчетные
(автоматизация различных расчетов и других
операций)

3. Обучающие материалы

4. Обучающие материалы

5. Обучающие материалы

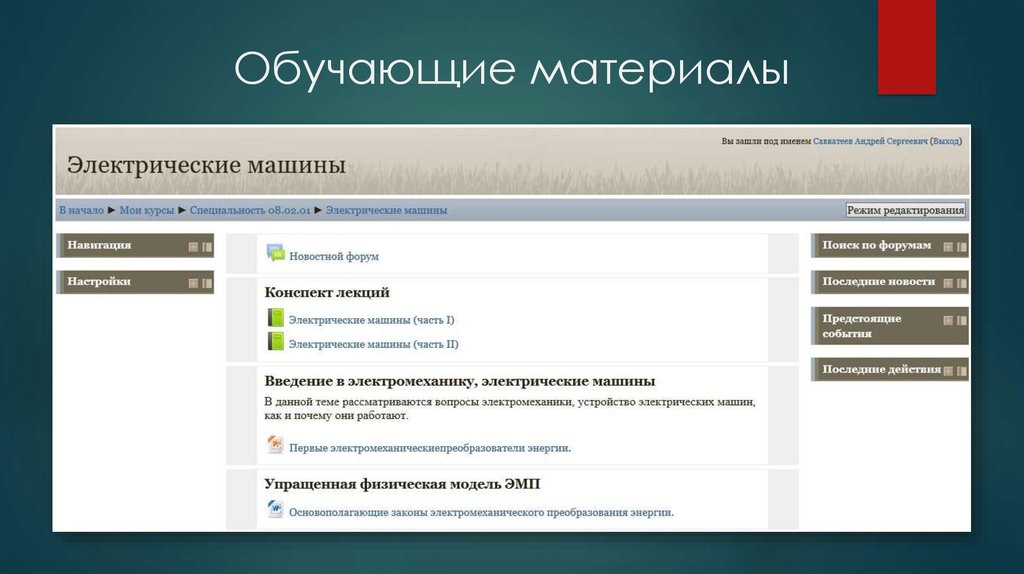

Электронные учебники

6. Обучающие материалы

Конспект лекций

7. Обучающие материалы

Презентации, доклады, статьи

8. Тренажеры

9. Тренажеры

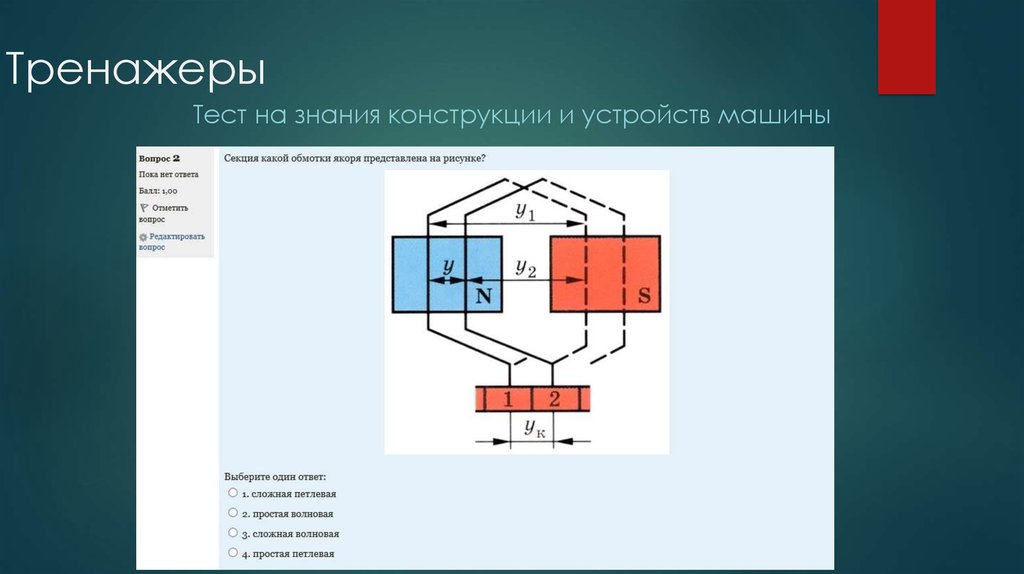

Тест на знания конструкции и устройств машины

10. Тренажеры

Тест на знания конструкции и устройств машины

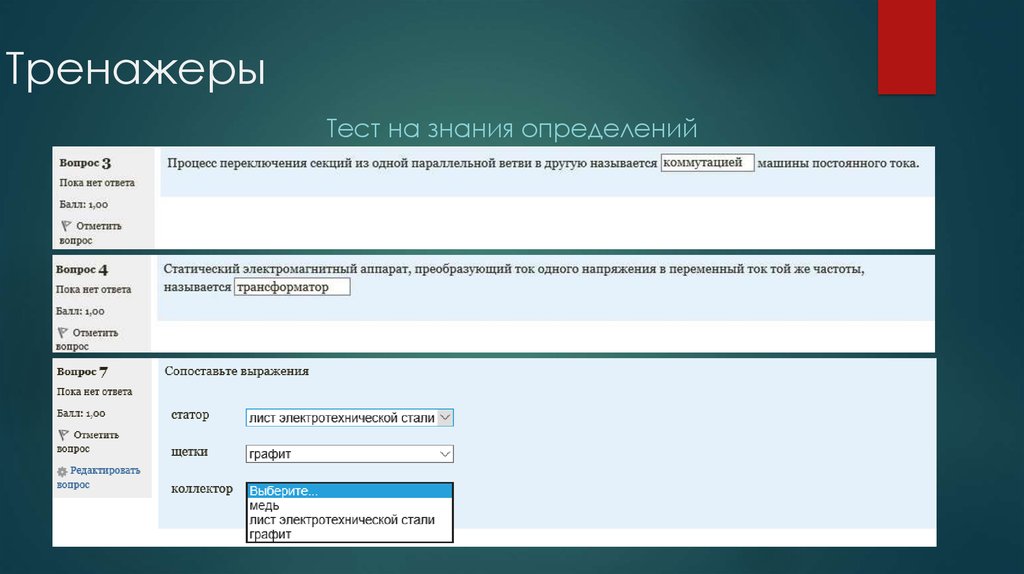

11. Тренажеры

Тест на знания определений

12. Демонстрационные

13. ELCUT

Программа для моделирования магнитных полей
Вычисления проводятся для исследования
зависимости механического момента
(на 1 м длины) в зависимости от толщины
ярма и плотности тока (а также других
характеристик материала). Можно
наблюдать эффект насыщения для
механического момента с ростом толщины
ярма и деформацию линий магнитной
индукции с ростом плотности тока. Эти
данные могут быть полезны при
проектировании двигателя.

14. ELCUT

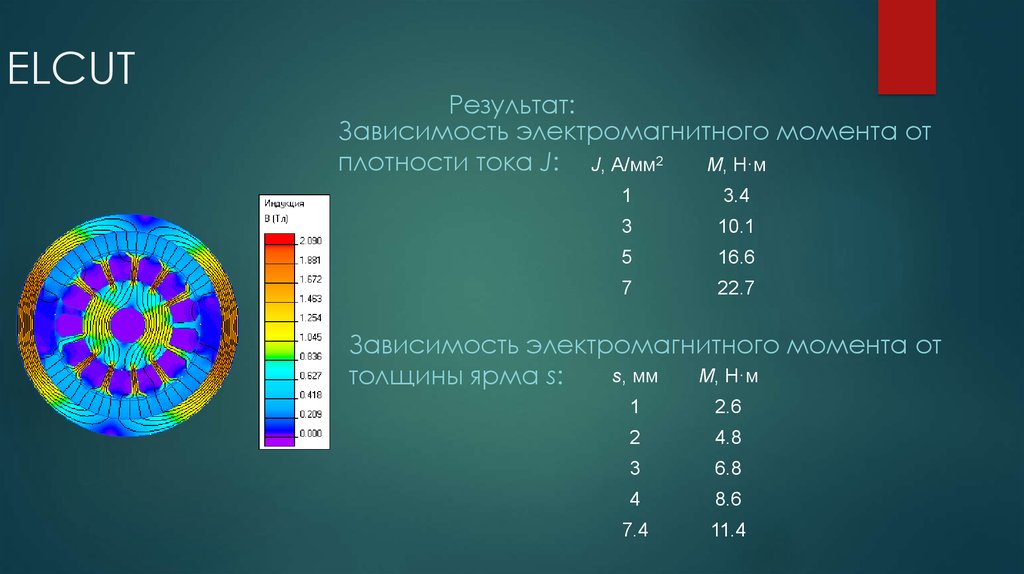

Результат:
Зависимость электромагнитного момента от
плотности тока J: J, А/мм2
M, Н·м
1
3.4
3
10.1
5
16.6
7
22.7
Зависимость электромагнитного момента от
s, мм
M, Н·м
толщины ярма s:
1
2.6
2
4.8
3
6.8
4
8.6
7.4
11.4

15. AutoCAD

Демонстрирование чертежей электрических машин

16. AutoCAD

Демонстрирование 3D моделей эл. машин

17. Расчетные

18. AutoCAD

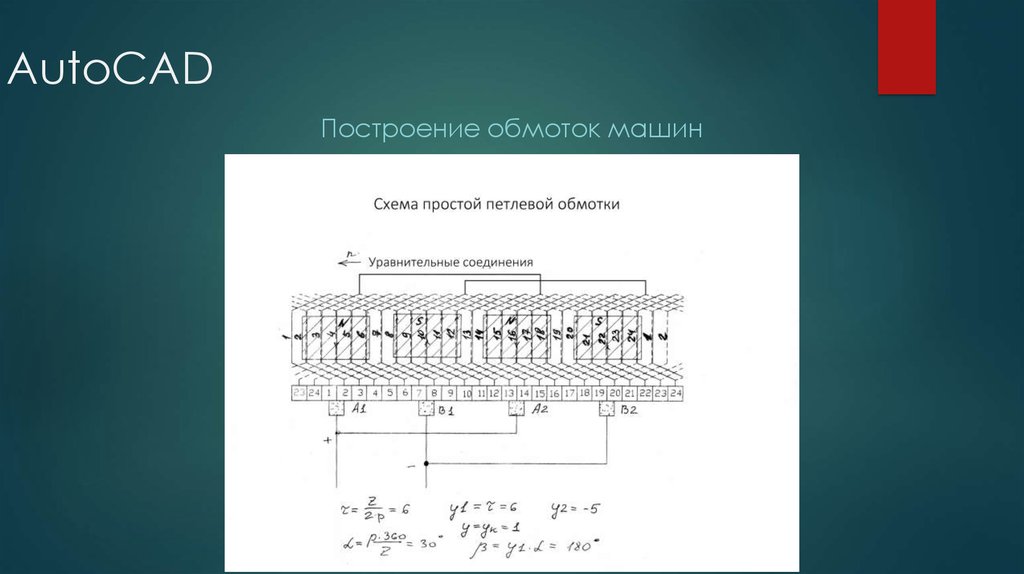

Построение обмоток машин

19. AutoCAD

Построение обмоток машин

20. MathCad

Программное обеспечение для инженерных вычислений
«Использование PTC Mathcad позволяет писать примечания к
расчетам вдвое быстрее, но реальная ценность этого
приложения в возможности проверки и отладки. В среднем этот
этап занимает при использовании приложения PTC Mathcad в три
раза меньше времени, чем в случае применения Microsoft Excel,
что является явным повышением производительности труда»

21. MathCad

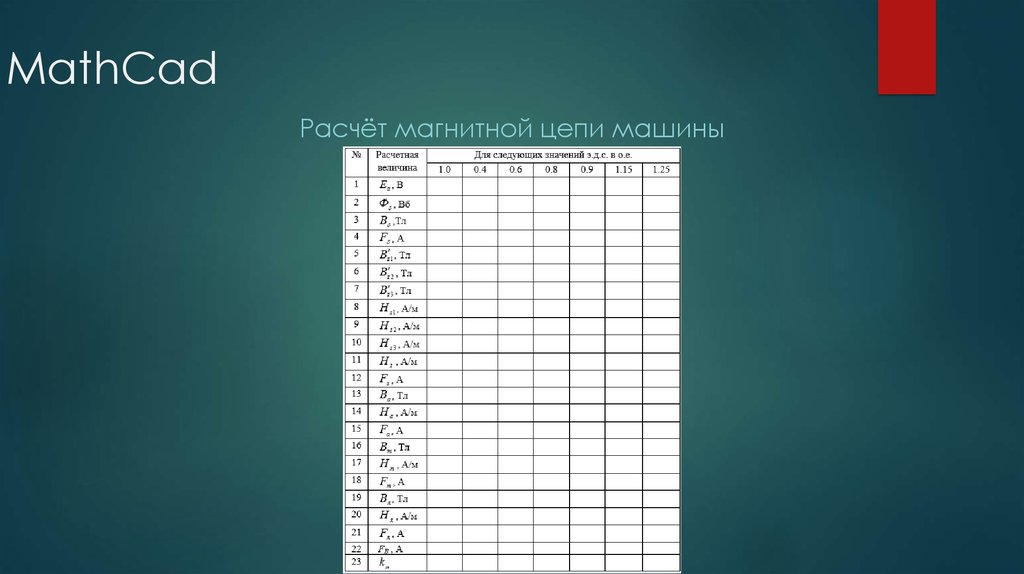

Расчёт магнитной цепи машины

22. MathCad

Расчёт магнитной цепи машины

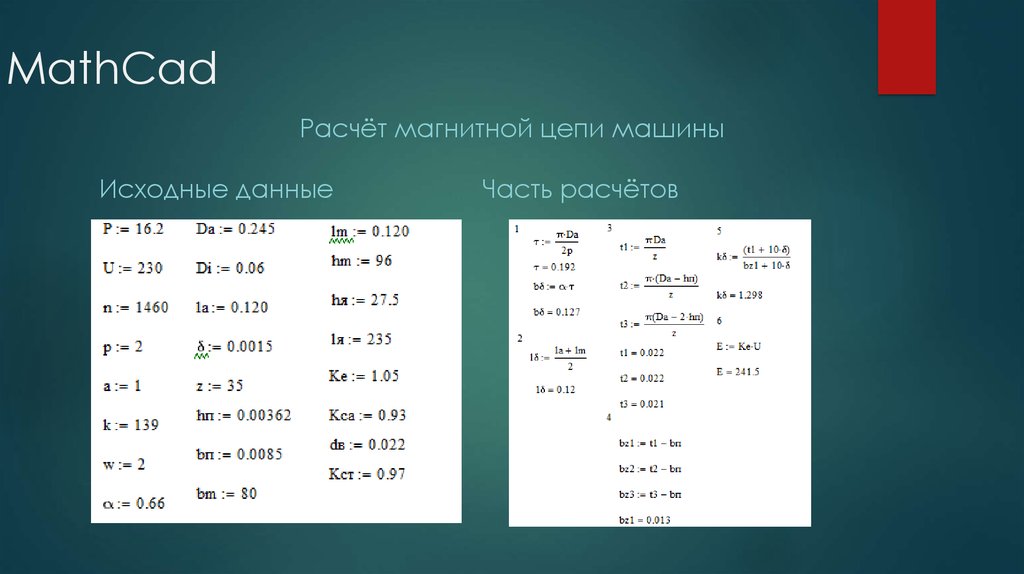

Исходные данные
Часть расчётов
