Физические основы микроэлектроники. Собственная и примесные электропроводимости полупроводников
1. Раздел 1 Физические основы микроэлектроники
Собственная и примесные электропроводимостиполупроводников
2.

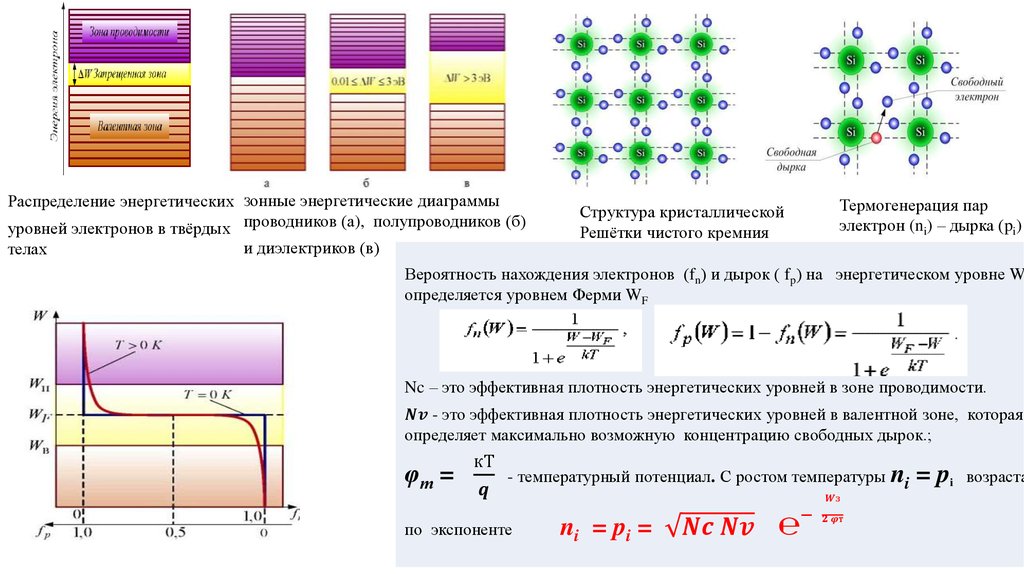

Распределение энергетических Зонные энергетические диаграммыуровней электронов в твёрдых проводников (а), полупроводников (б)
телах
и диэлектриков (в)
Структура кристаллической
Решётки чистого кремния
Термогенерация пар
электрон (ni) – дырка (pi)
Вероятность нахождения электронов (fn) и дырок ( fp) на энергетическом уровне W
определяется уровнем Ферми WF
Nc – это эффективная плотность энергетических уровней в зоне проводимости.
