Металлургическое сырье

1. Металлургическое сырье

2.

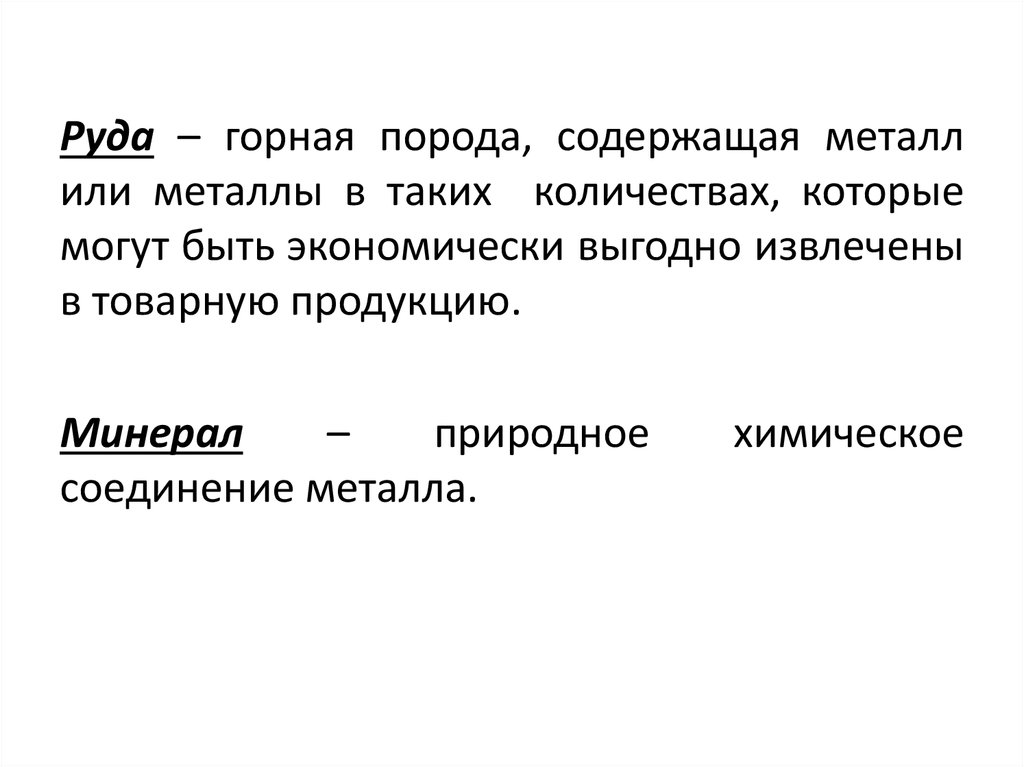

Руда – горная порода, содержащая металл
или металлы в таких количествах, которые
могут быть экономически выгодно извлечены
в товарную продукцию.
Минерал
–
природное
соединение металла.
химическое

3. Типы руд цветных металлов

• 1)сульфидные, в которых металлы находятся в
виде сульфидов
• 2)окисленные, в которых металлы находятся в
в форме кислородных соединений – оксидов,
гидроксидов, карбонатов и т.д.
• 3)смешанные, в которых металлы могут
находится в как в сульфидной, так и в
окисленной форме
• 4)самородные, содержащие металл в
свободном состоянии (золото, серебро,
платина, медь)

4. Типы руд цветных металлов

• Монометаллические
• Полиметаллические

5. Вторичное сырье

• Амортизационный лом металлов - представляет
собой изделия и детали из металлов и сплавов,
пришедшие в негодность или утерявшие
эксплуатационную ценность. Лом может быть
промышленным, транспортным,
сельскохозяйственным, бытовым, военным.
• Отходы – это промышленные отходы на всех
стадиях производства, содержащие цветные
металлы или состоящие из них; образуются при
механической обработке, в металлургических
процессах. Отходами так же являются бракованные
изделия и детали.

6. Флюсы

Флюсы
минеральные
добавки,
используемые в пирометаллургии для
корректировки
состава
получаемых
продуктов.
Кварц: SiO2 (60-95%), CaO, Al2O3, Fe2O3, и др.
Известняк: СаСО3

7.

Подготовка
металлургического сырья к
переработке

8. Шихта – смесь материалов (без топлива), поступающая на плавку

Требования к шихте:
- Постоянство химического состава
- Однородность по химическому,
минералогическому и
гранулометрическому составу
- Оптимальная крупность компонентов
шихты
- Оптимальная влажность шихты.

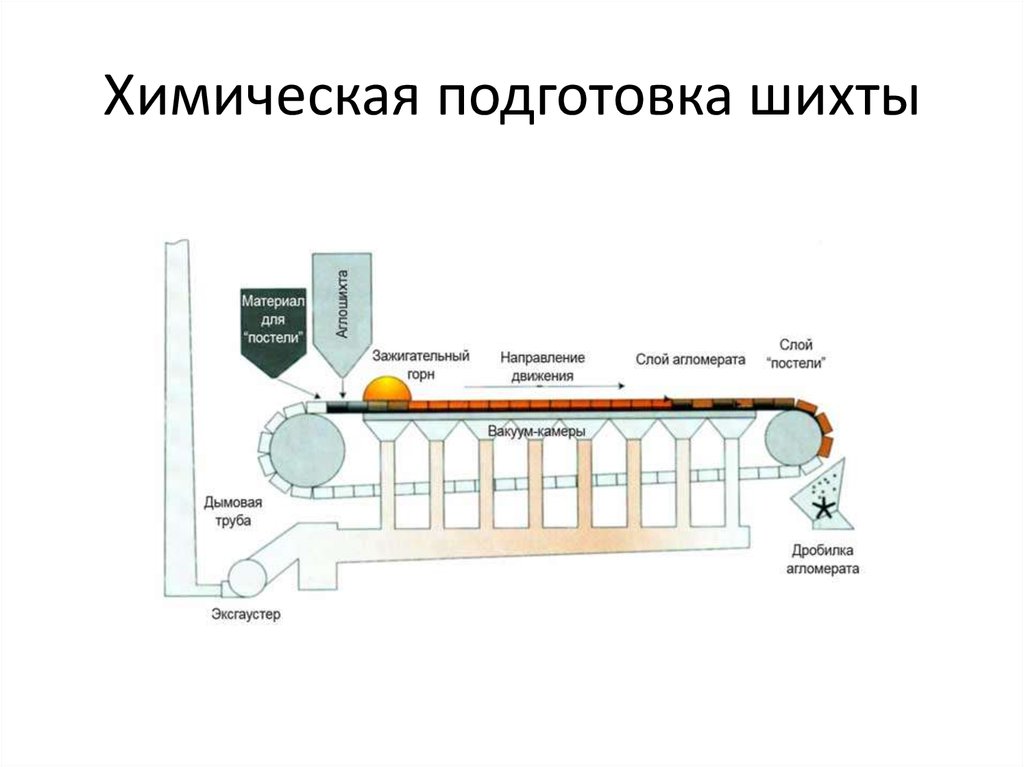

9. Химическая подготовка шихты

10. Химическая подготовка шихты

11. Механизированный шихтарник

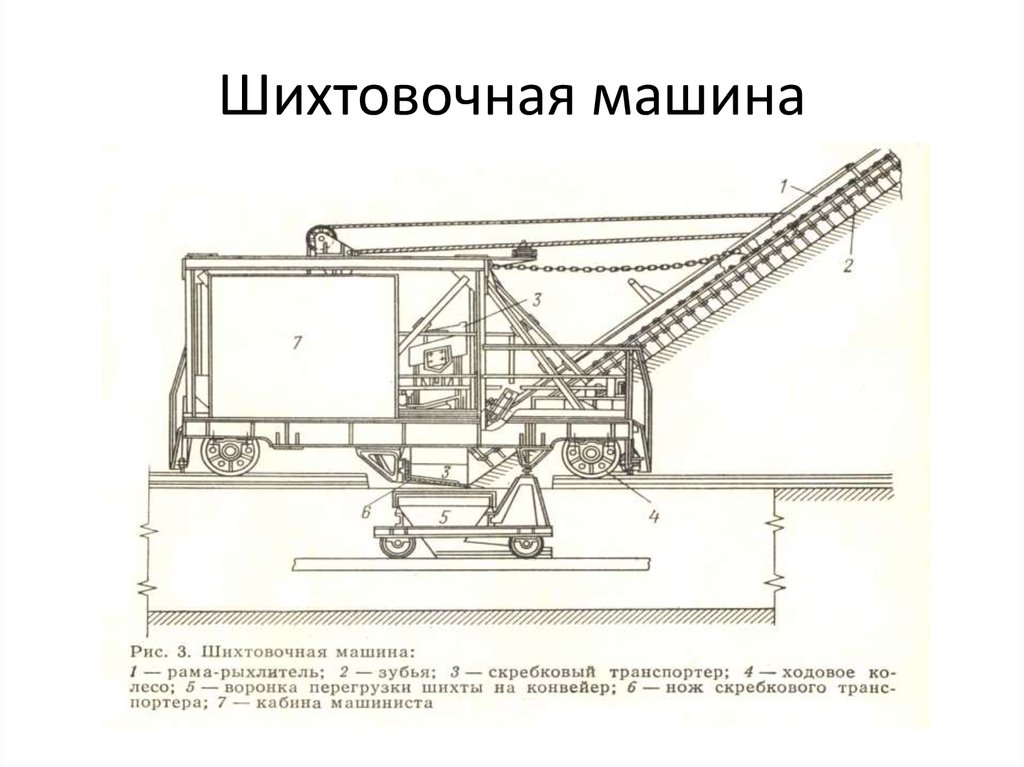

12. Шихтовочная машина

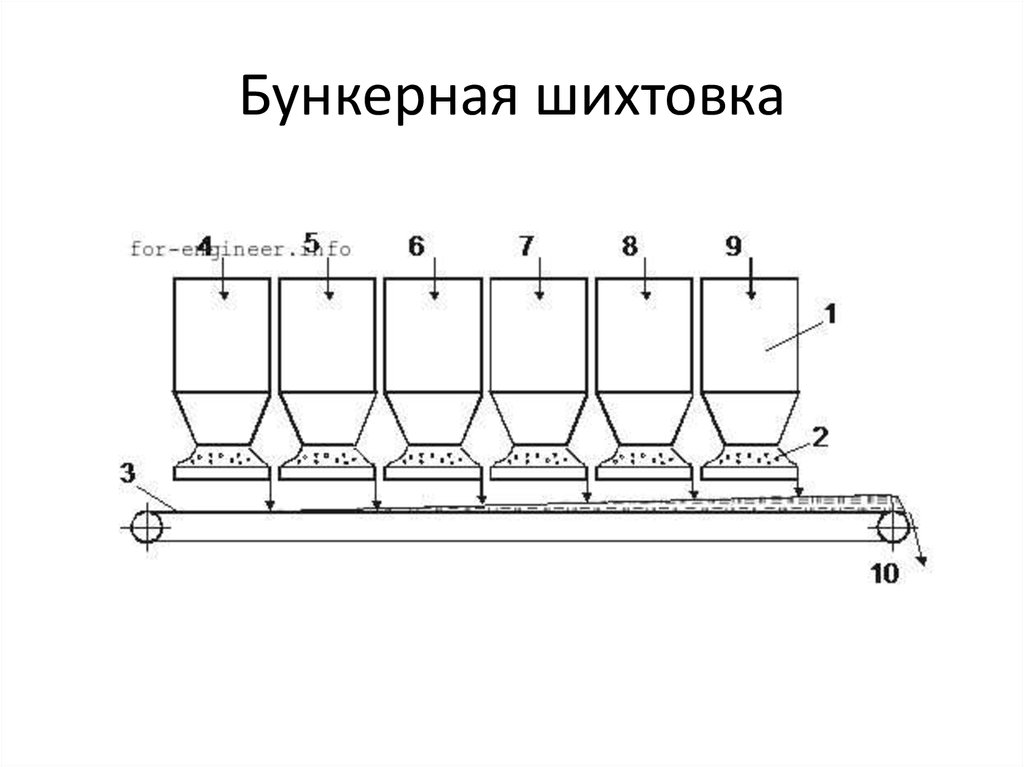

13. Бункерная шихтовка

14.

15.

Руды и минералы
алюминия

16. Корунд Al2O3

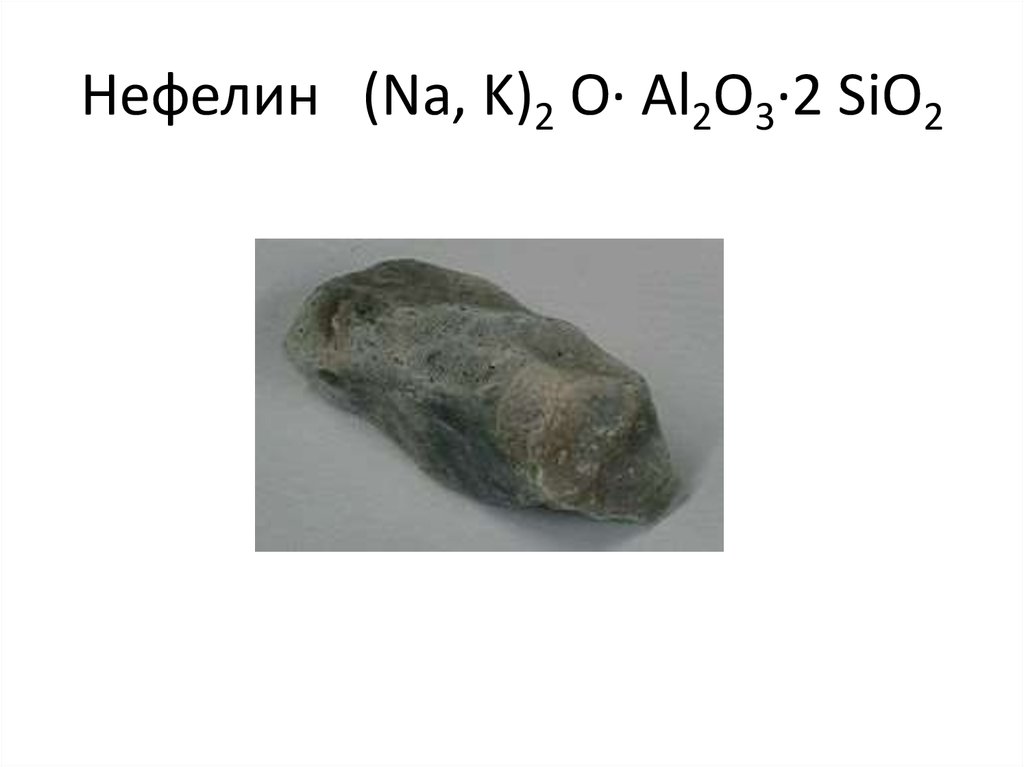

17. Нефелин (Na, K)2 O· Al2O3·2 SiO2

18. Андалузит, дистен (кианит), силлиманит Al2O3·SiO2

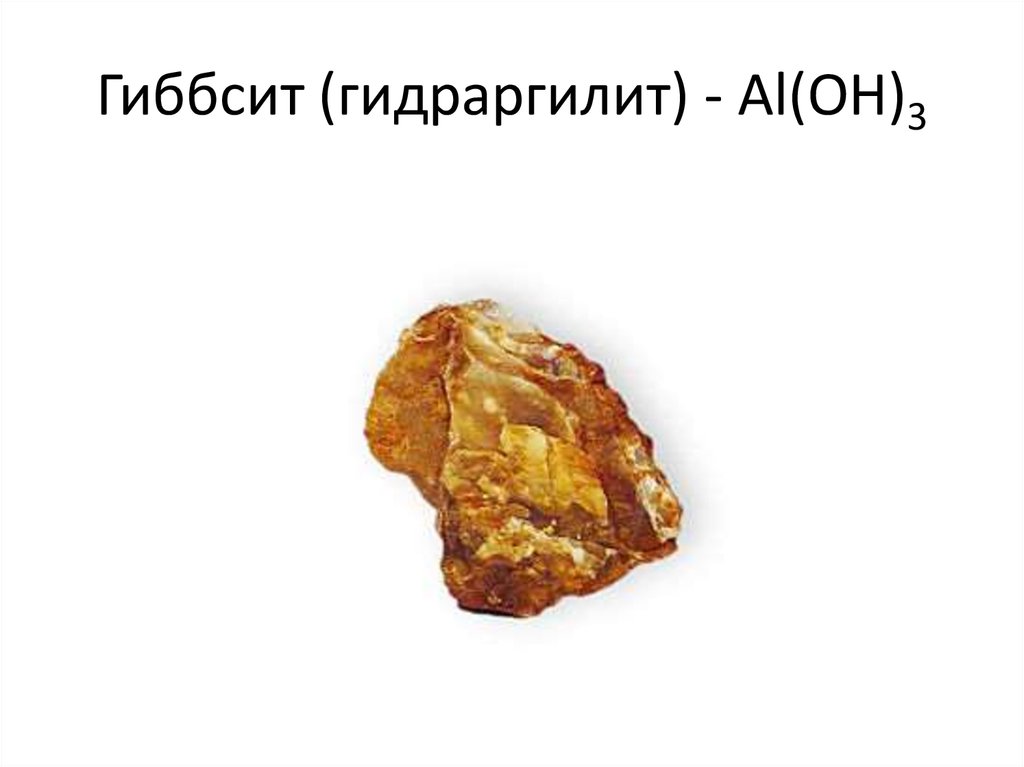

19. Гиббсит (гидраргилит) - Аl(ОН)3

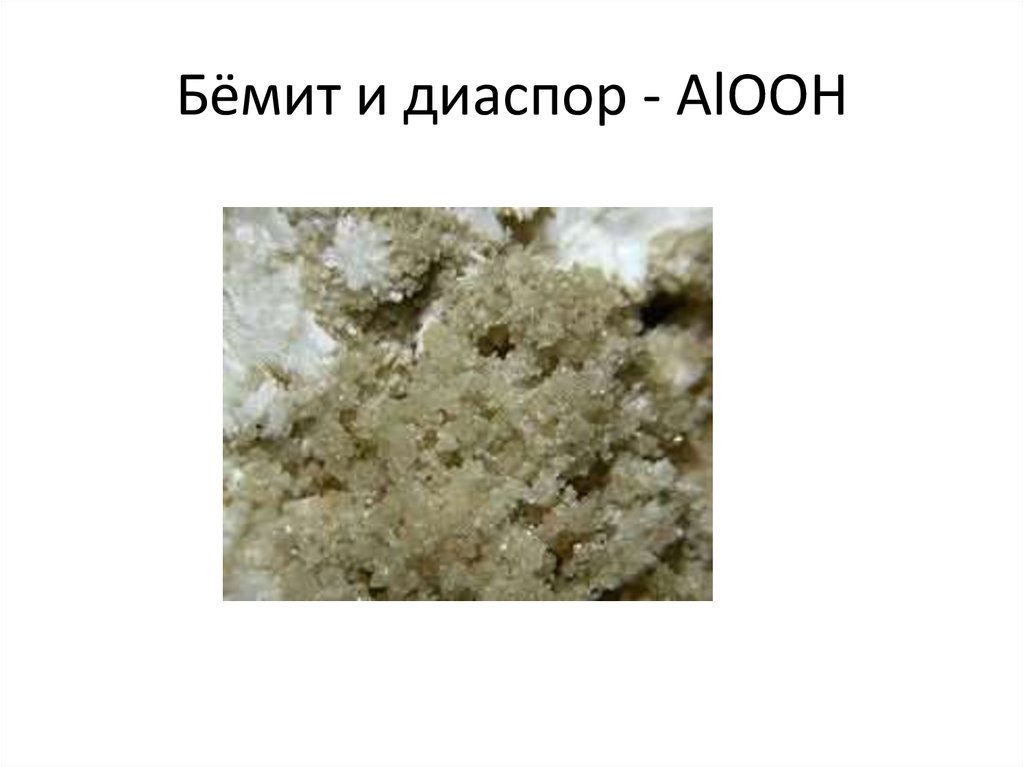

20. Бёмит и диаспор - АlООН

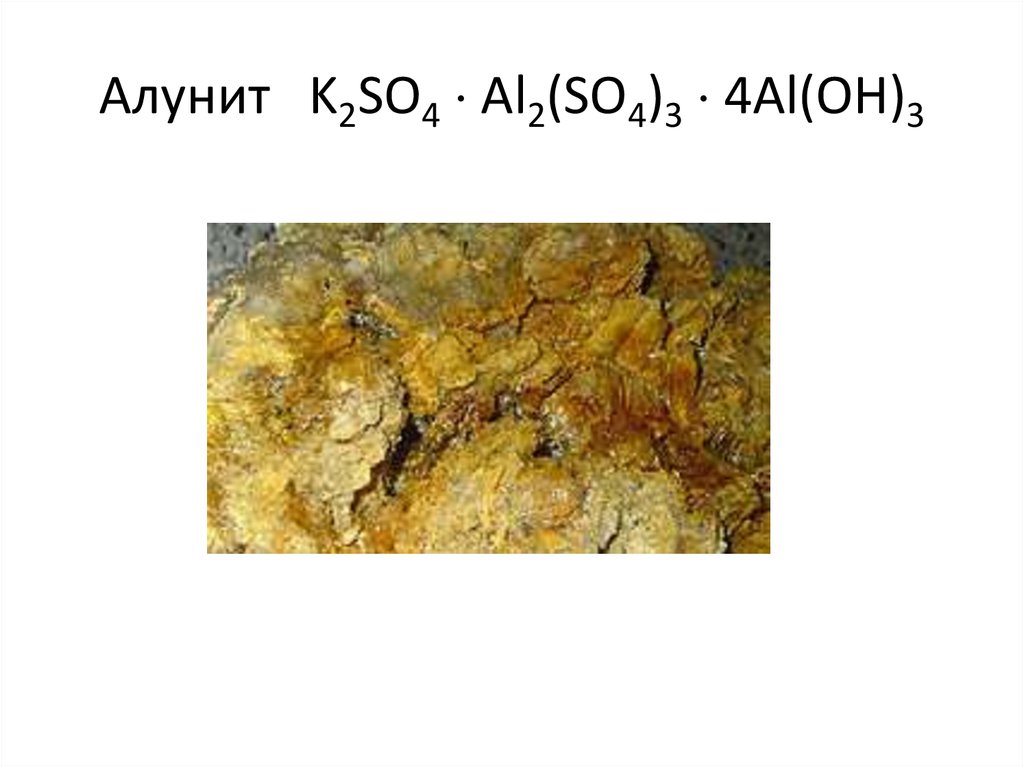

21. Алунит K2SO4  Al2(SO4)3  4Al(OH)3

Алунит K2SO4 Al2(SO4)3 4Al(OH)3

22.

23. Производство глинозема по способу Байера

24. Производство глинозема по способу спекания

25.

Руды и минералы
меди и никеля

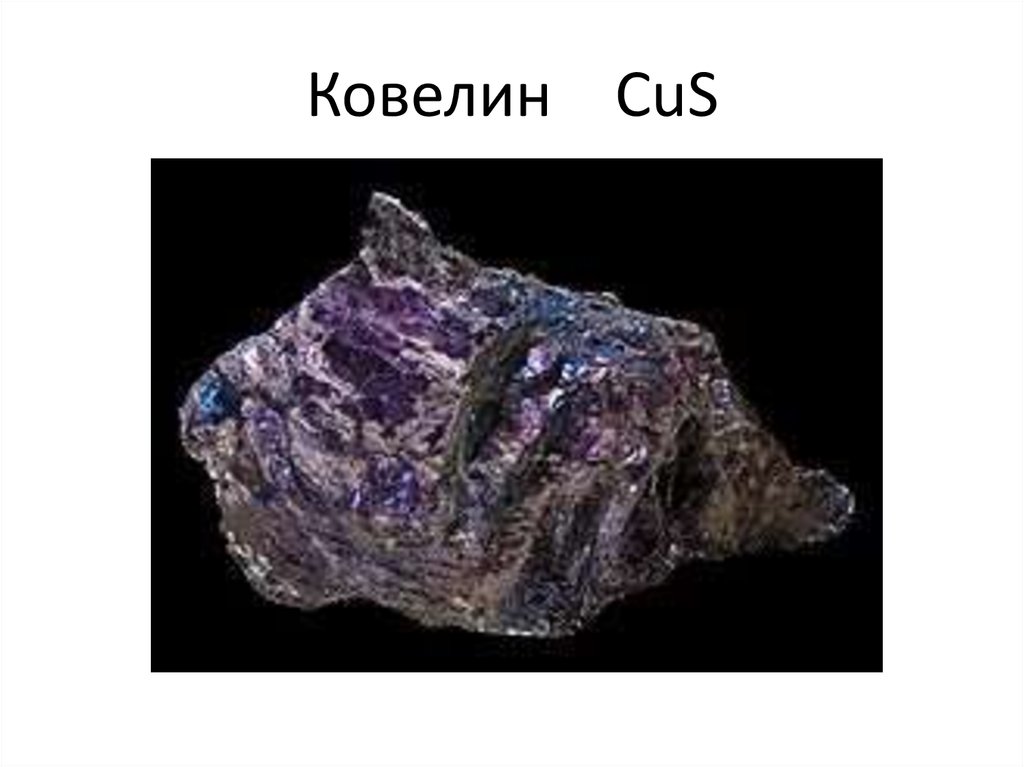

26. Ковелин CuS

27. Халькозин Cu2S

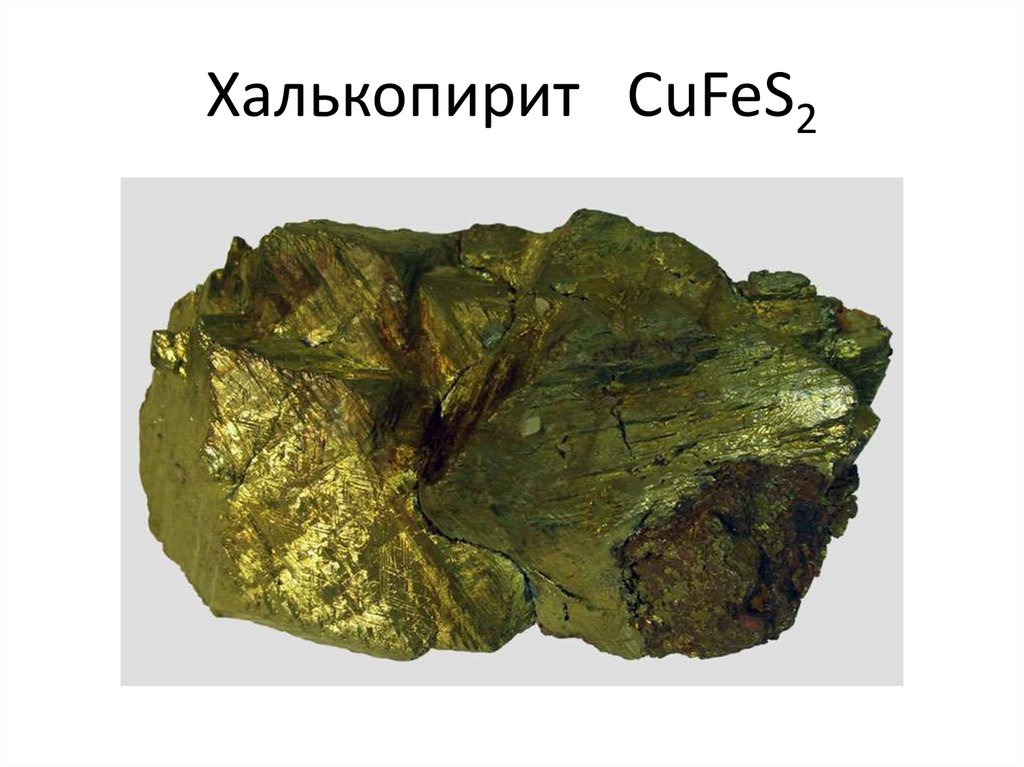

28. Халькопирит CuFeS2

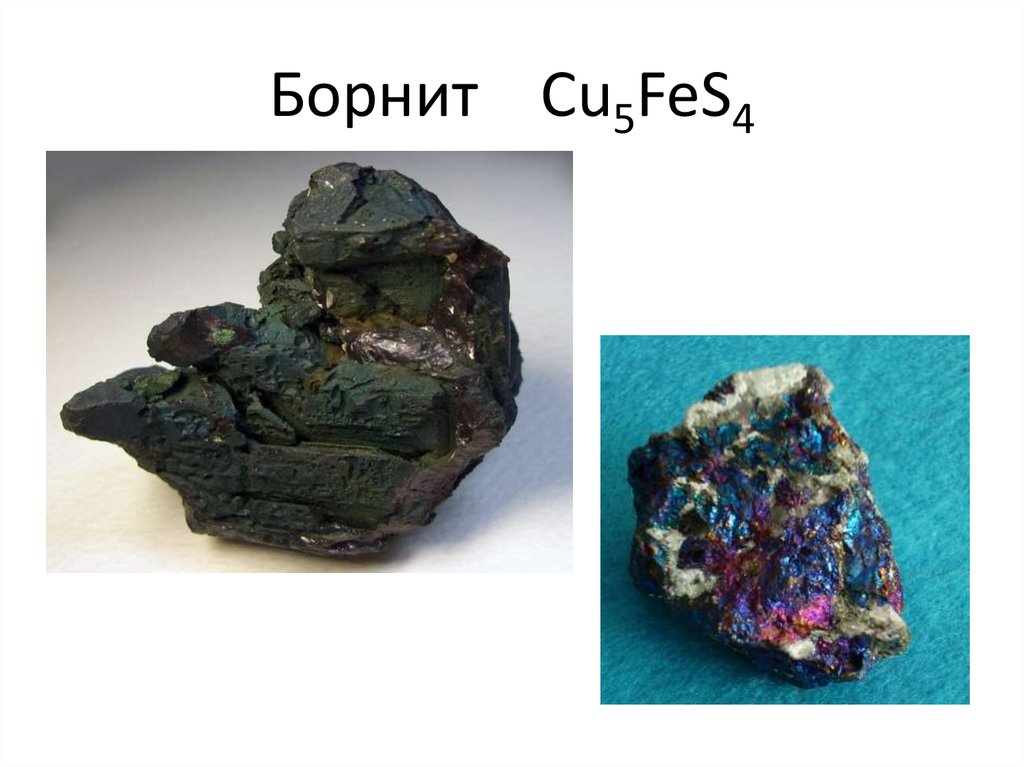

29. Борнит Cu5FeS4

30. Кубанит CuFe2S3

31. Талнахит Cu9Fe8S16

32. Малахит CuCO3⋅Cu(OH)2.

33. Азурит 2CuCO3⋅Cu(OH)2

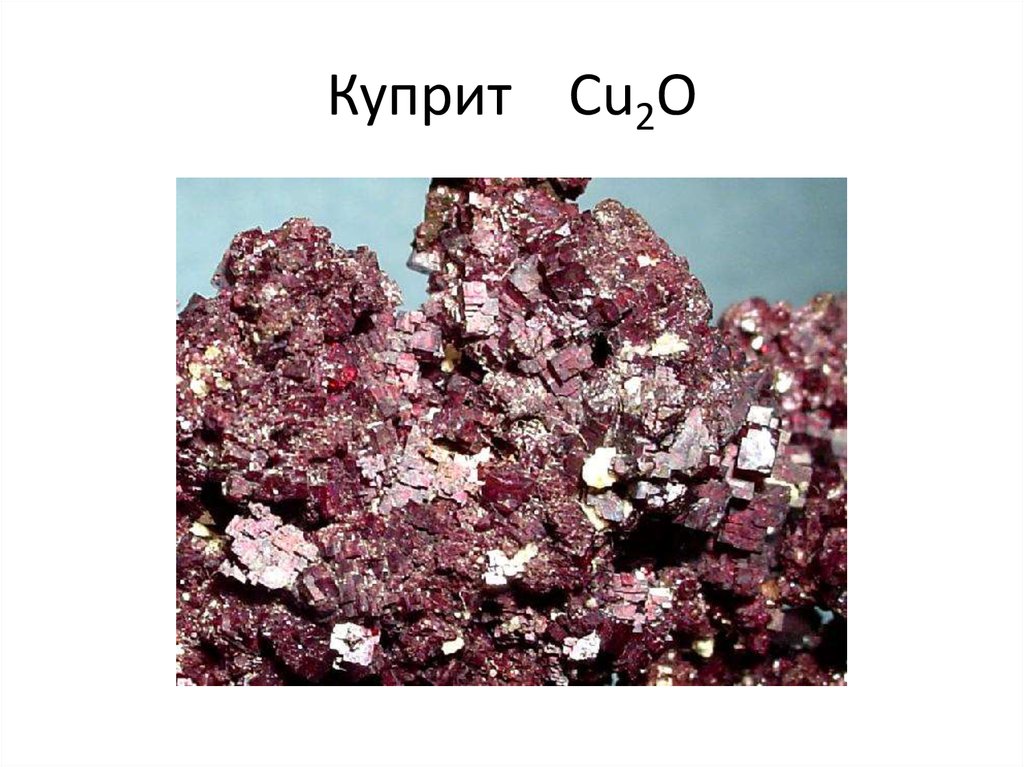

34. Куприт Cu2O

35.

36. Гарниерит (Ni, Mg)O⋅SiO2⋅2H2O

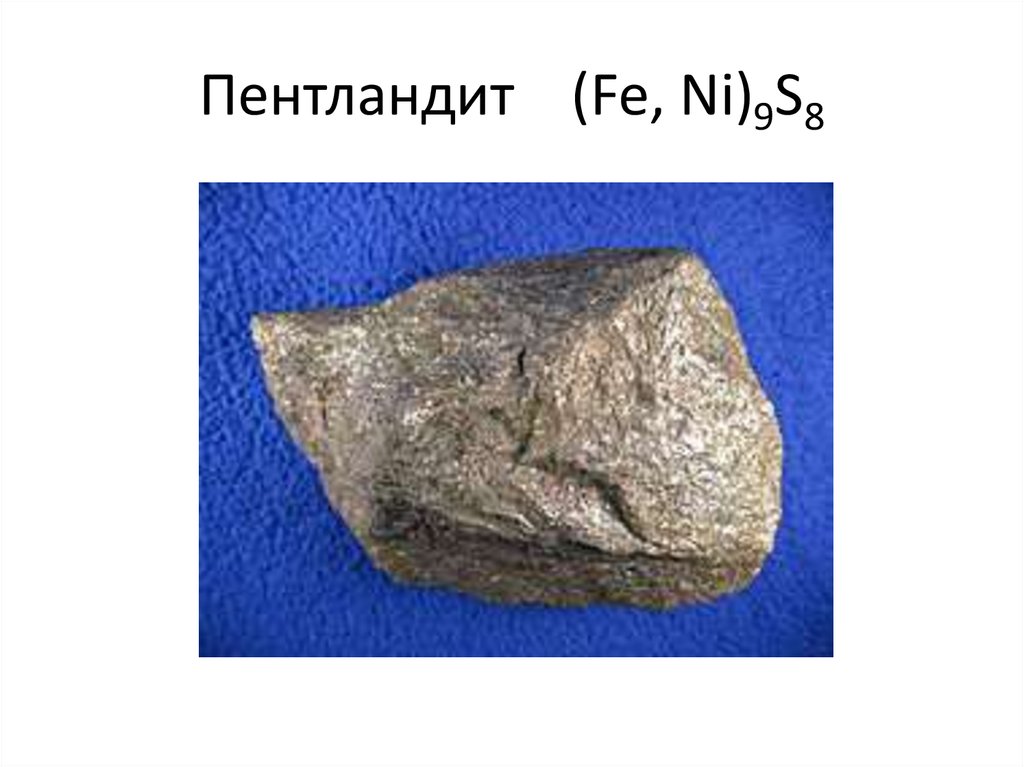

37. Пентландит (Fe, Ni)9S8

38.

Руды и минералы
свинца и цинка

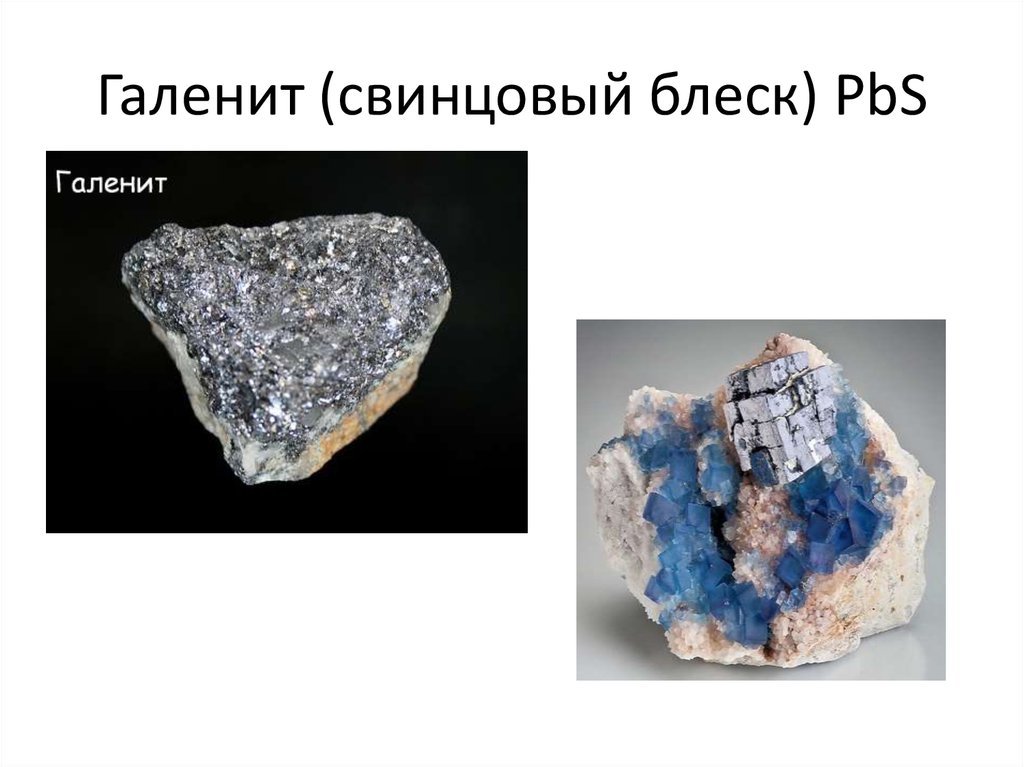

39. Галенит (свинцовый блеск) PbS

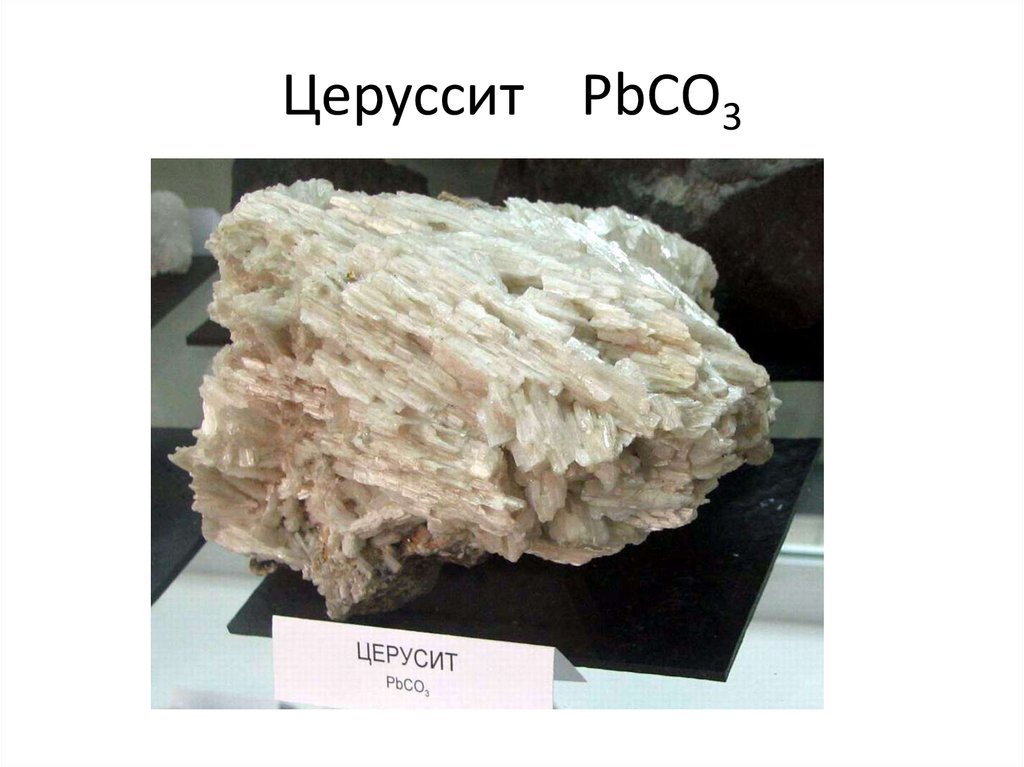

40. Церуссит РbСO3

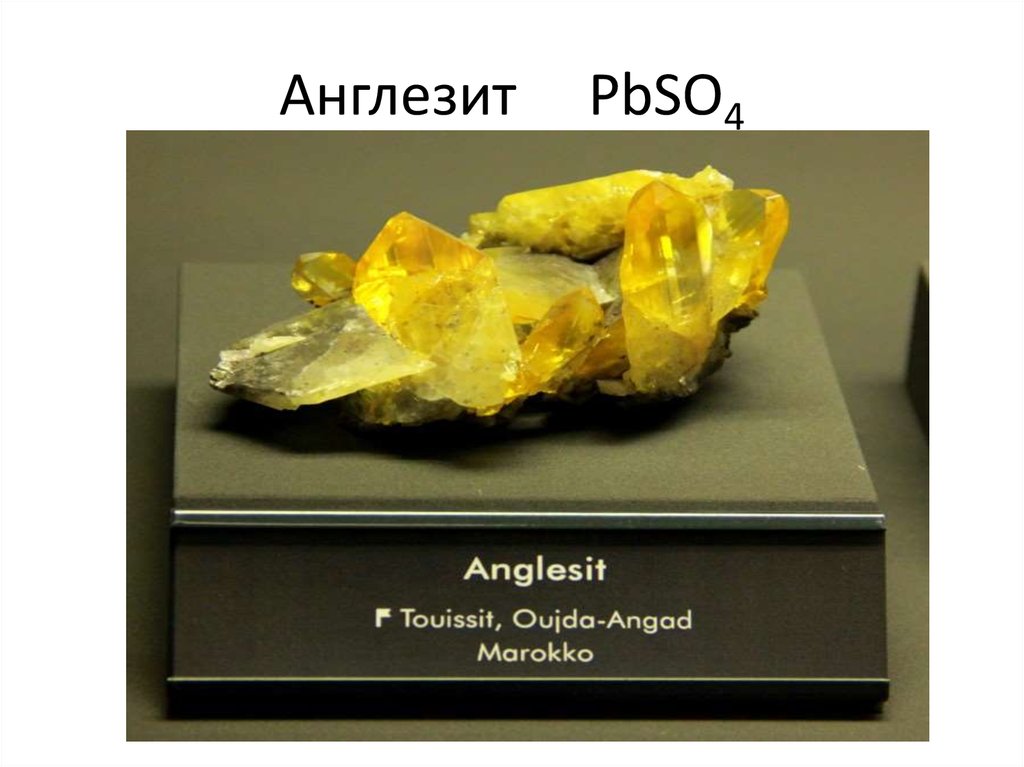

41. Англезит PbSO4

42. Схема переработки первичного свинцового сырья

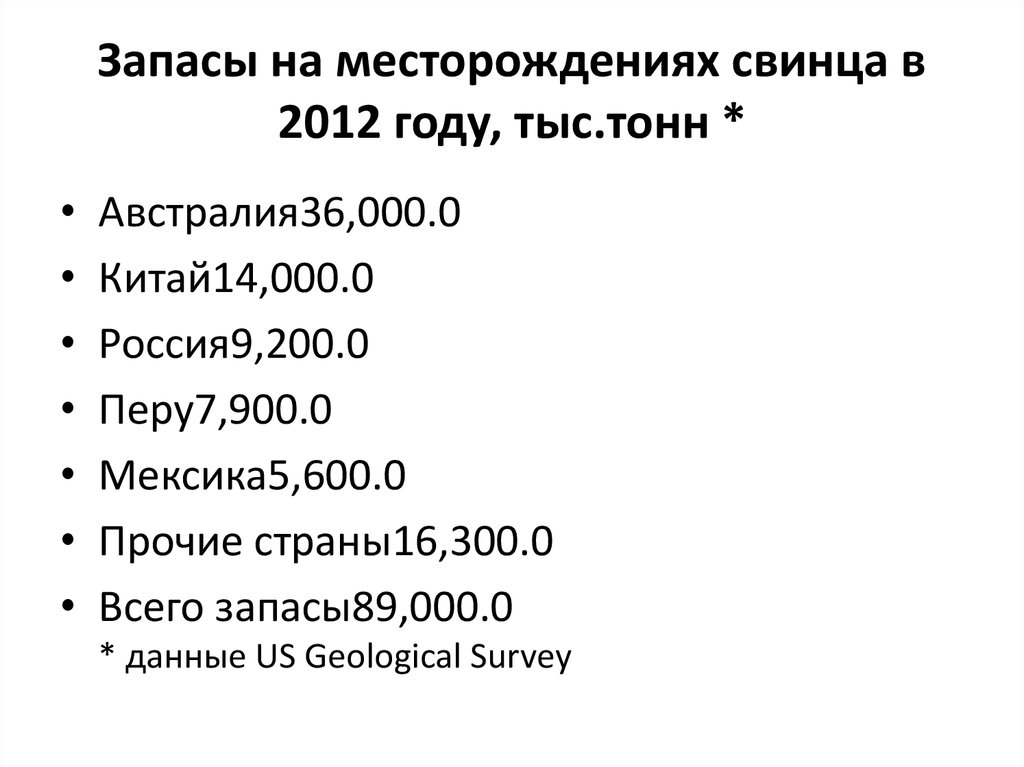

43. Запасы на месторождениях свинца в 2012 году, тыс.тонн *

Австралия36,000.0
Китай14,000.0
Россия9,200.0
Перу7,900.0
Мексика5,600.0
Прочие страны16,300.0
Всего запасы89,000.0
* данные US Geological Survey

44.

45.

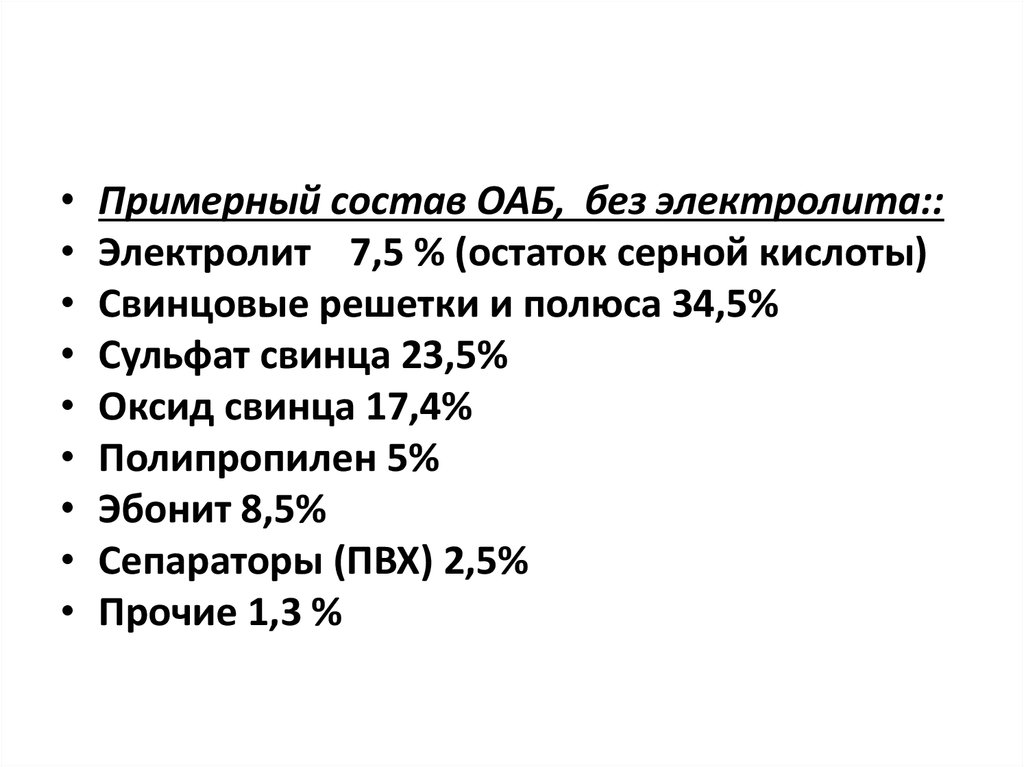

Примерный состав ОАБ, без электролита::
Электролит 7,5 % (остаток серной кислоты)
Свинцовые решетки и полюса 34,5%
Сульфат свинца 23,5%
Оксид свинца 17,4%
Полипропилен 5%
Эбонит 8,5%
Сепараторы (ПВХ) 2,5%
Прочие 1,3 %

46.

47. Сфалерит (вюртцит) ZnS

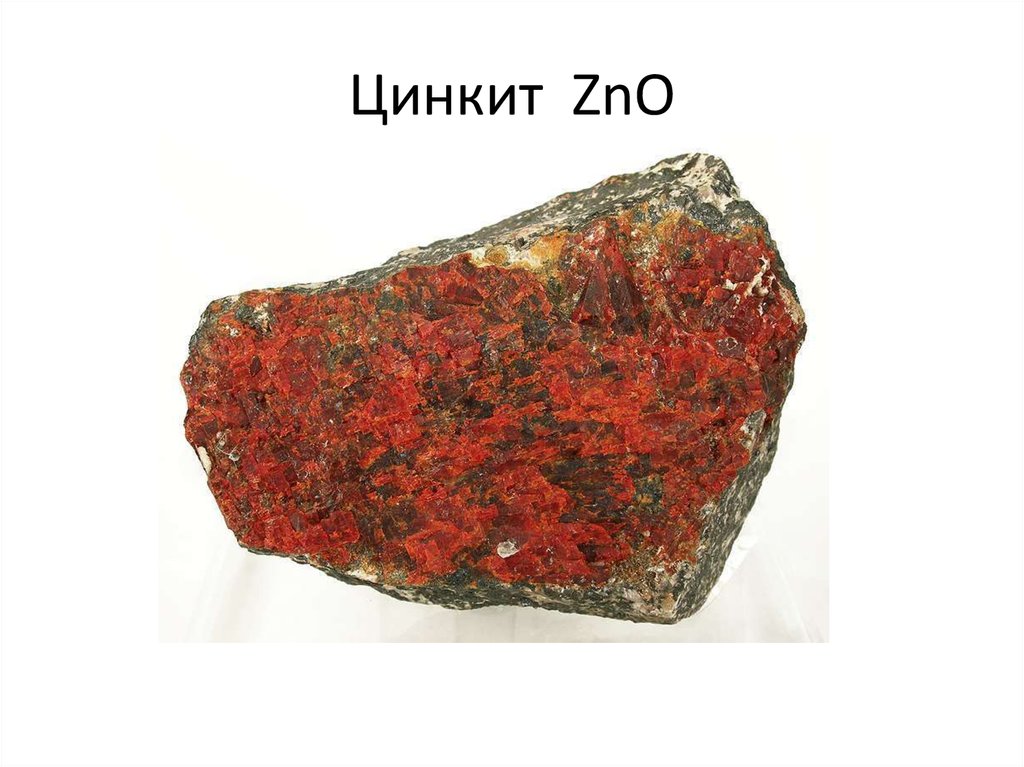

48. Цинкит ZnO

49.

Руды и минералы
золота и серебра

50. Мировые запасы золота в 2015 году

51. Мировая добыча золота в 2015 году

52. Динамика цен на золото

53.

54. Самородное золото

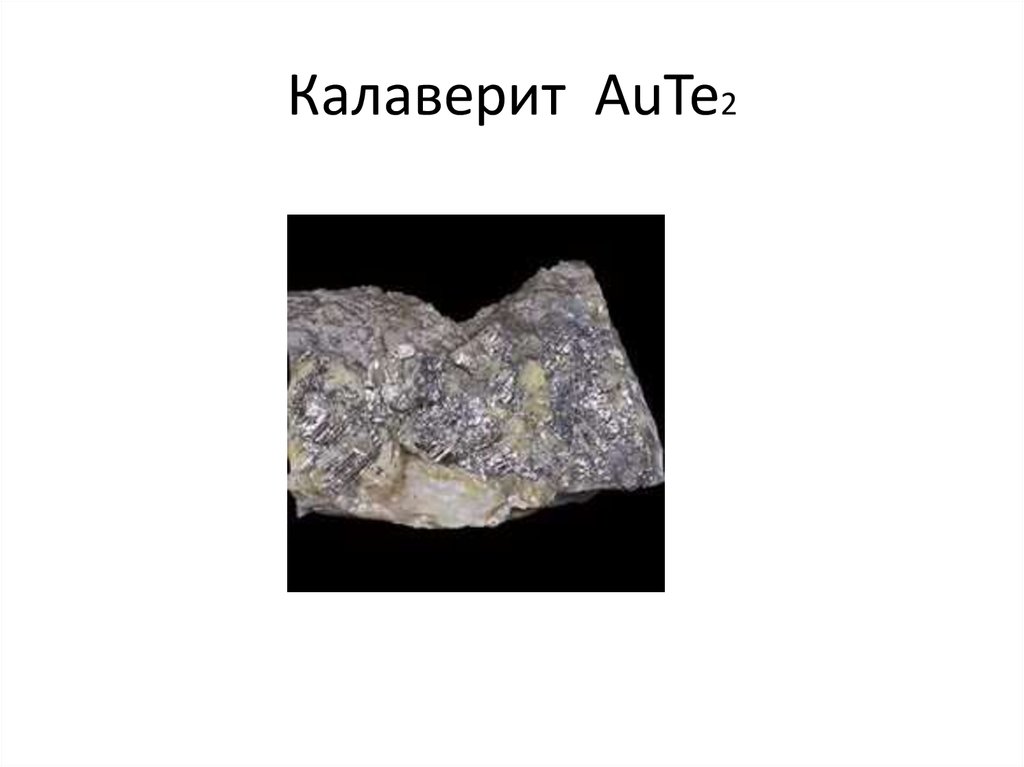

55. Калаверит AuTe2

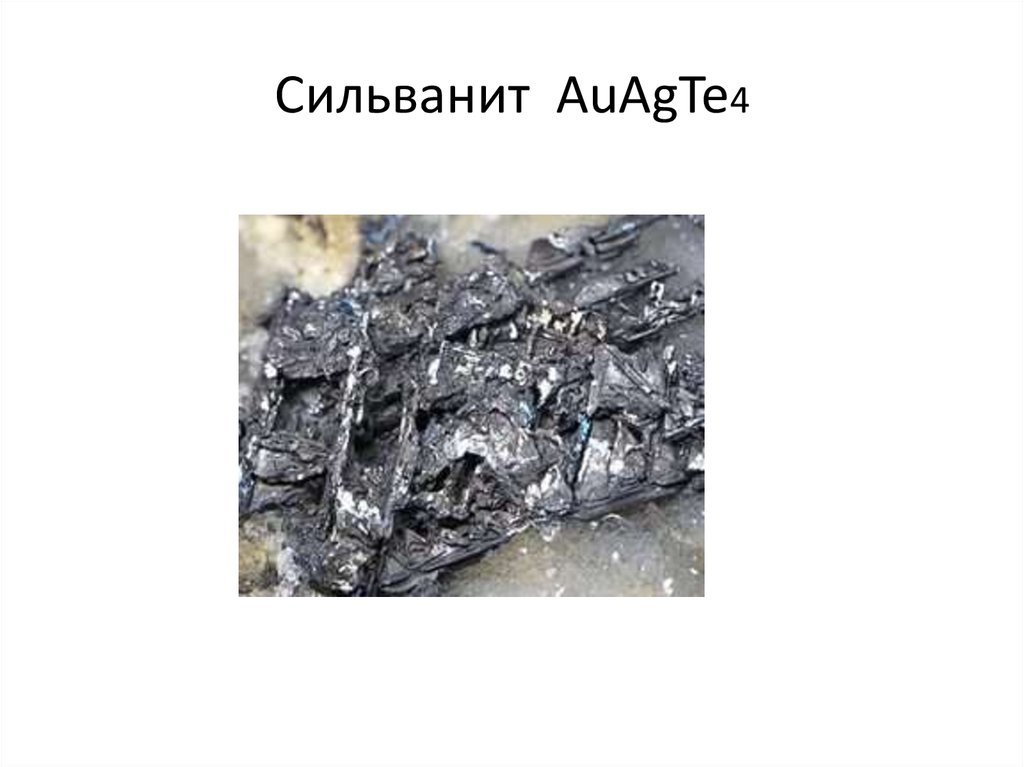

56. Сильванит AuAgTe4

57. Ауростибит AuSb2

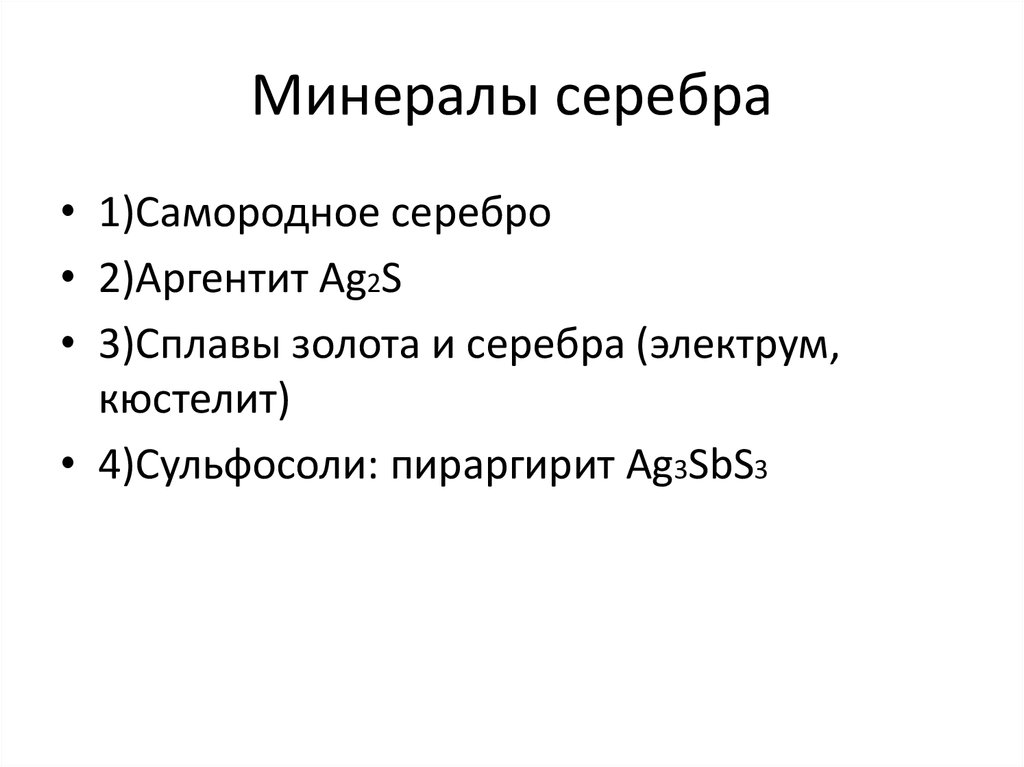

58. Минералы серебра

• 1)Cамородное серебро
• 2)Аргентит Ag2S
• 3)Сплавы золота и серебра (электрум,
кюстелит)
• 4)Сульфосоли: пираргирит Ag3SbS3
