Блок-схемы алгоритмов

1.

Блок-схемы
алгоритмов

2.

Начало, конец алгоритма
Начало
Конец

3.

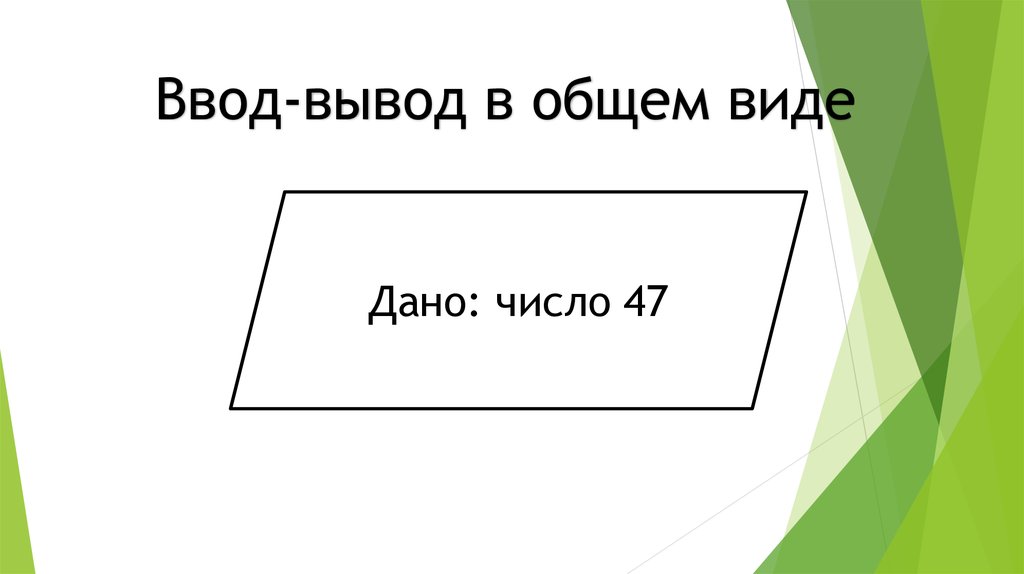

Ввод-вывод в общем виде
Дано: число 47

4.

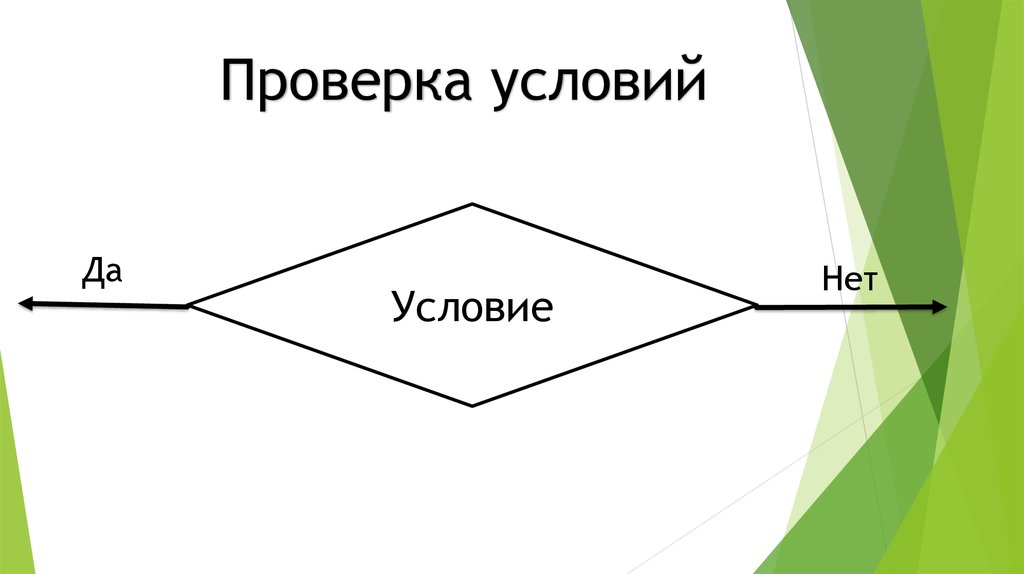

Проверка условий
Да
Условие
Нет

5.

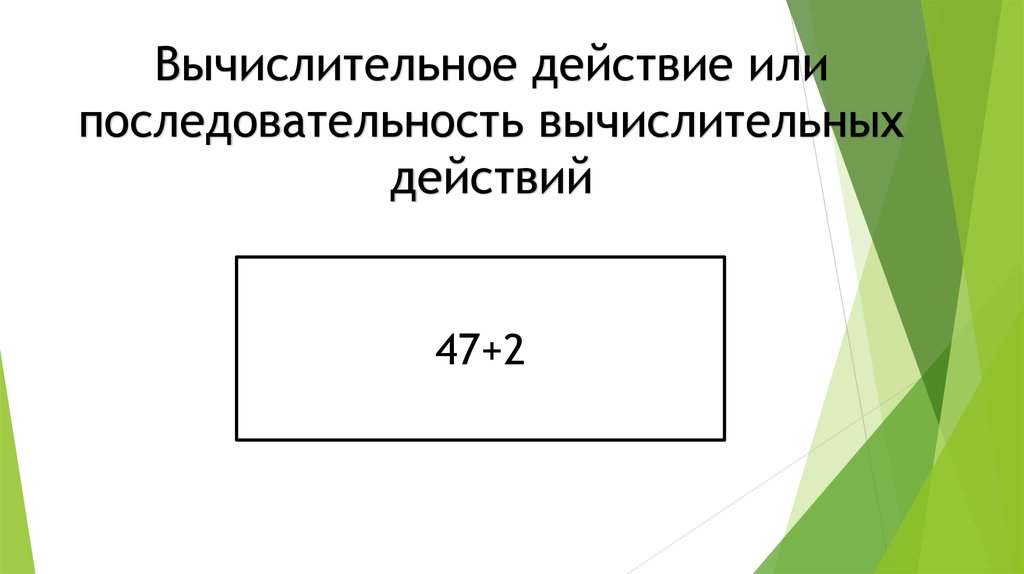

Вычислительное действие или
последовательность вычислительных
действий
47+2

6.

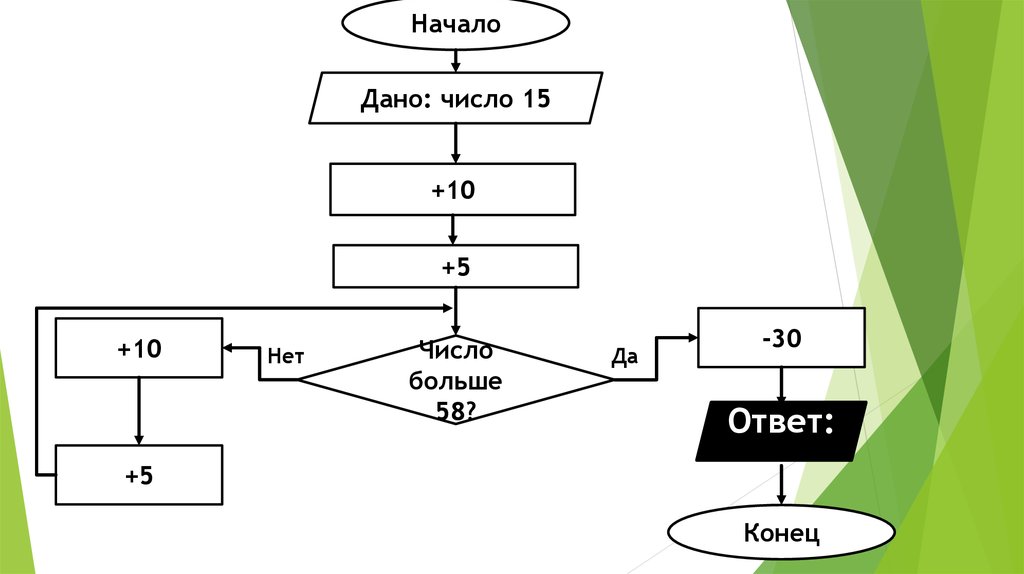

Начало
Дано: число 15
+10
+5
+10
Нет
Число
больше
58?
Да
-30
Ответ:
+5
Конец

7.

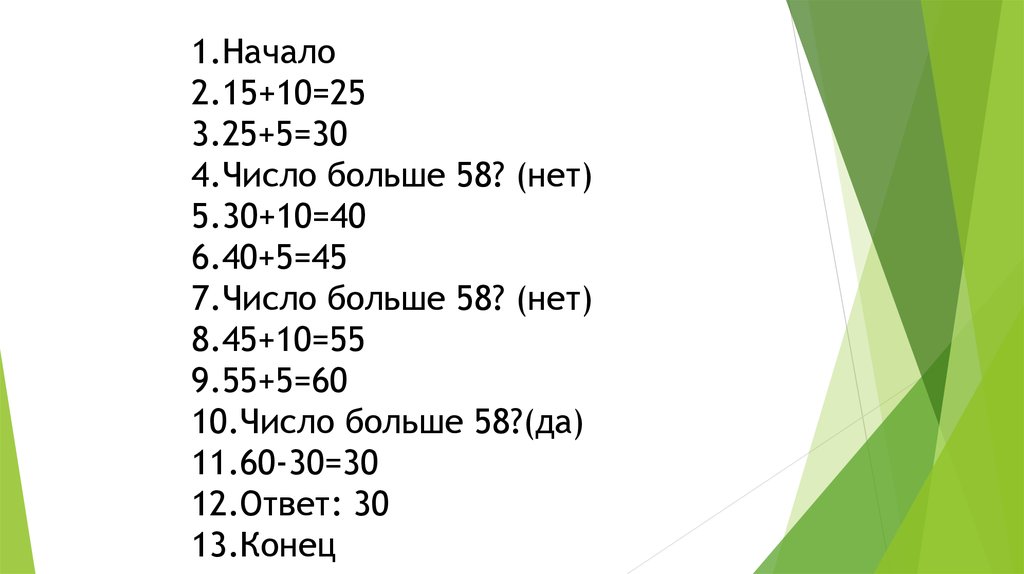

1.Начало
2.15+10=25
3.25+5=30
4.Число больше 58? (нет)
5.30+10=40
6.40+5=45
7.Число больше 58? (нет)
8.45+10=55
9.55+5=60
10.Число больше 58?(да)
11.60-30=30
12.Ответ: 30
13.Конец

8.

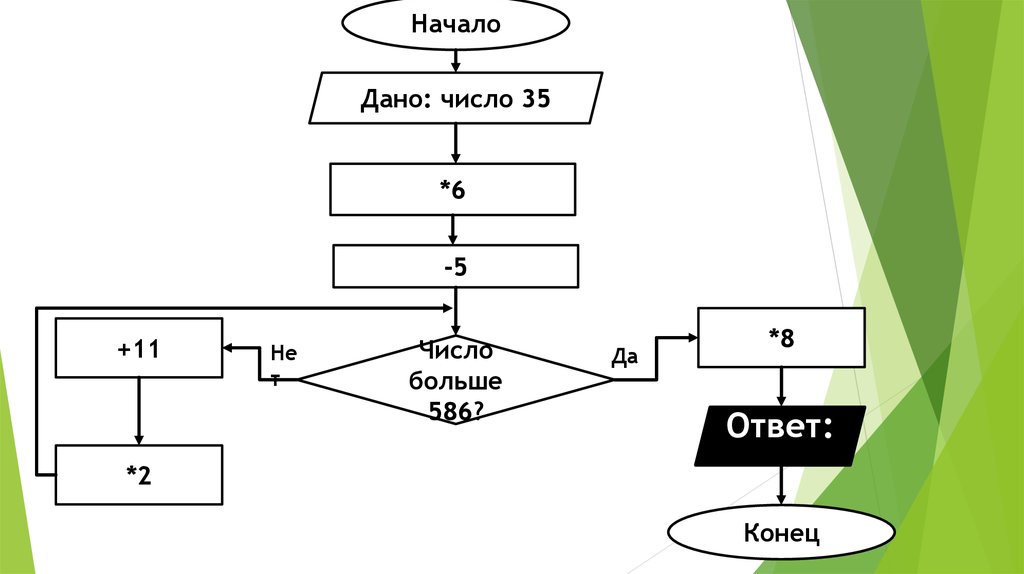

Начало
Дано: число 35
*6
-5
+11
Не
т
Число
больше
586?
Да
*8
Ответ:
*2
Конец
