1. Компьютерные сети и телекоммуникационные системы

Ковалев Алексей Александрович
[email protected]
+79027669124

2. Коммутаторы

Сетевой коммутатор (свитч, switch) — устройство для соединения нескольких узлов компьютерной сети в пределах одного или нескольких сегментов
сети.
Работает на канальном (втором) уровне модели OSI.
Коммутаторы передают данные только непосредственно хосту-получателю. Исключение составляет широковещательный трафик на все узлы внутри
сегмента сети.
Обозначение коммутатора на схемах

3. Принцип работы коммутатора

• Изучение MAC адресов хостов
• Передача фрэймов в соответствующие порты (коммутация)
• Предотвращение петель в коммутации

4. Изучение MAC адресов хостов

Изначально таблица соответствия
MAC адресов хостов и портов
коммутаторов пустая
После отправки хостом первого исходящего
кадра коммутатор запоминает его MAC
адрес в MAC таблице

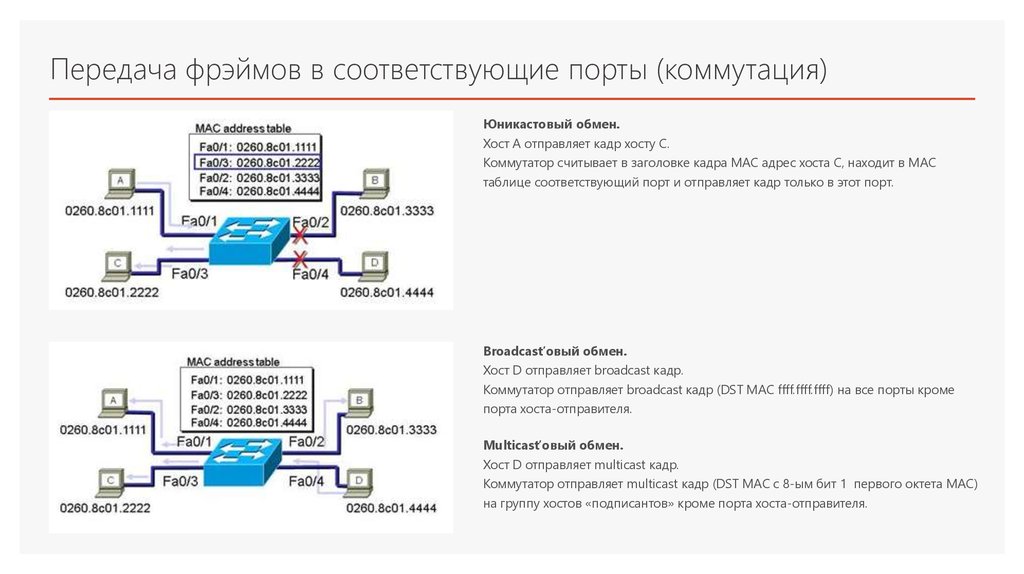

5. Передача фрэймов в соответствующие порты (коммутация)

Юникастовый обмен.
Хост A отправляет кадр хосту C.
Коммутатор считывает в заголовке кадра MAC адрес хоста C, находит в MAC
таблице соответствующий порт и отправляет кадр только в этот порт.
Broadcast’овый обмен.
Хост D отправляет broadcast кадр.
Коммутатор отправляет broadcast кадр (DST MAC ffff.ffff.ffff) на все порты кроме
порта хоста-отправителя.
Multicast’овый обмен.
Хост D отправляет multicast кадр.
Коммутатор отправляет multicast кадр (DST MAC с 8-ым бит 1 первого октета MAC)
на группу хостов «подписантов» кроме порта хоста-отправителя.

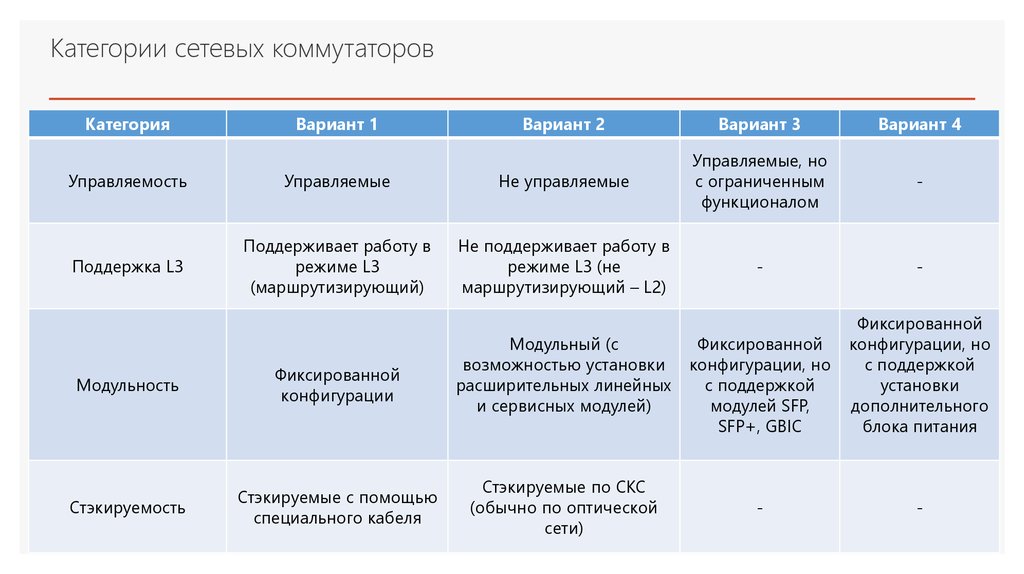

6. Категории сетевых коммутаторов

Категория
Вариант 1
Вариант 2
Вариант 3
Вариант 4
-
Управляемость
Управляемые
Не управляемые
Управляемые, но
с ограниченным
функционалом
Поддержка L3
Поддерживает работу в
режиме L3
(маршрутизирующий)
Не поддерживает работу в
режиме L3 (не
маршрутизирующий – L2)
-
-
Фиксированной
конфигурации, но
с поддержкой
модулей SFP,
SFP+, GBIC
Фиксированной
конфигурации, но
с поддержкой
установки
дополнительного
блока питания
-
-
Модульность
Фиксированной
конфигурации
Стэкируемость
Стэкируемые c помощью
специального кабеля
Модульный (с
возможностью установки
расширительных линейных
и сервисных модулей)
Стэкируемые по СКС
(обычно по оптической
сети)

7. Категории сетевых коммутаторов

Модульный
коммутатор
Коммутатор
фиксированной
конфигурации
