Монтаж внутреннего контура заземления

1. Монтаж внутреннего контура заземления

LOGO

2. Прокладка заземляющих проводников

LOGO

3. Проход заземляющего проводника сквозь стену

LOGO

4. Крепление заземляющих проводников

LOGO
Крепление заземляющих проводников
В сухих
помещениях
заземляющие
проводники
прямоугольного
сечения крепятся
непосредственно к
основанию.
1 – заземляющий
проводник;
2 - дюбель

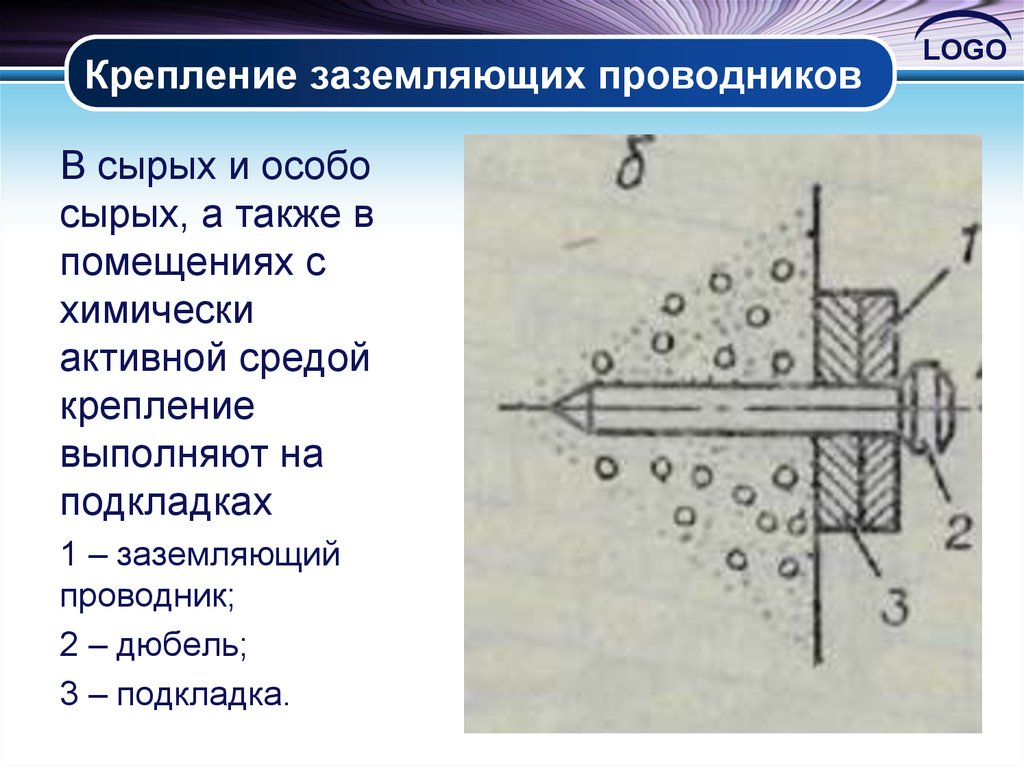

5. Крепление заземляющих проводников

В сырых и особо
сырых, а также в
помещениях с
химически
активной средой
крепление
выполняют на
подкладках
1 – заземляющий
проводник;
2 – дюбель;
3 – подкладка.
LOGO

6. Крепление заземляющих проводников

или на опорах,
закрепляемых к
основаниям так,
чтобы
расстояние
между ними и
стеной было не
менее 10 мм.
1 – заземляющий
проводник;
2 – дюбель;
3 – подкладка.
LOGO

7. Соединения заземляющих проводников

Соединение
между
собой заземляющих
проводников из стали
должно выполняться
посредством сварки.
а
–
продольные
соединения;
б – ответвления;
1 – проводник из
полосовой стали;
2 – проводник из
круглой стали
LOGO

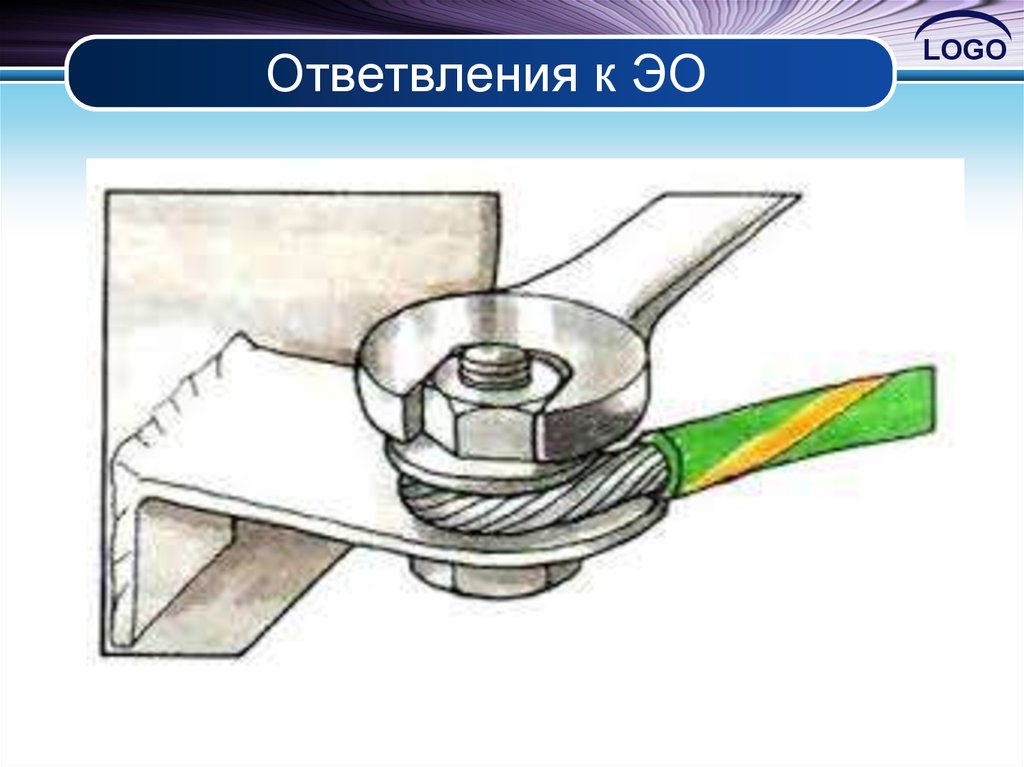

8. Ответвления к ЭО

LOGO

9. Присоединение заземляющих и зануляющих проводников

LOGO

10. Присоединение заземляющих проводников

LOGO

11. Подключение ЭО

LOGO

12. Заземление корпуса ванны

LOGO

13.
