ООО "Динрус". Производство гидродинамического инструмента

1.

ООО «ДИНРУС»
г. Санкт-Петербург
Генеральный директор
Рюмин Василий Михайлович

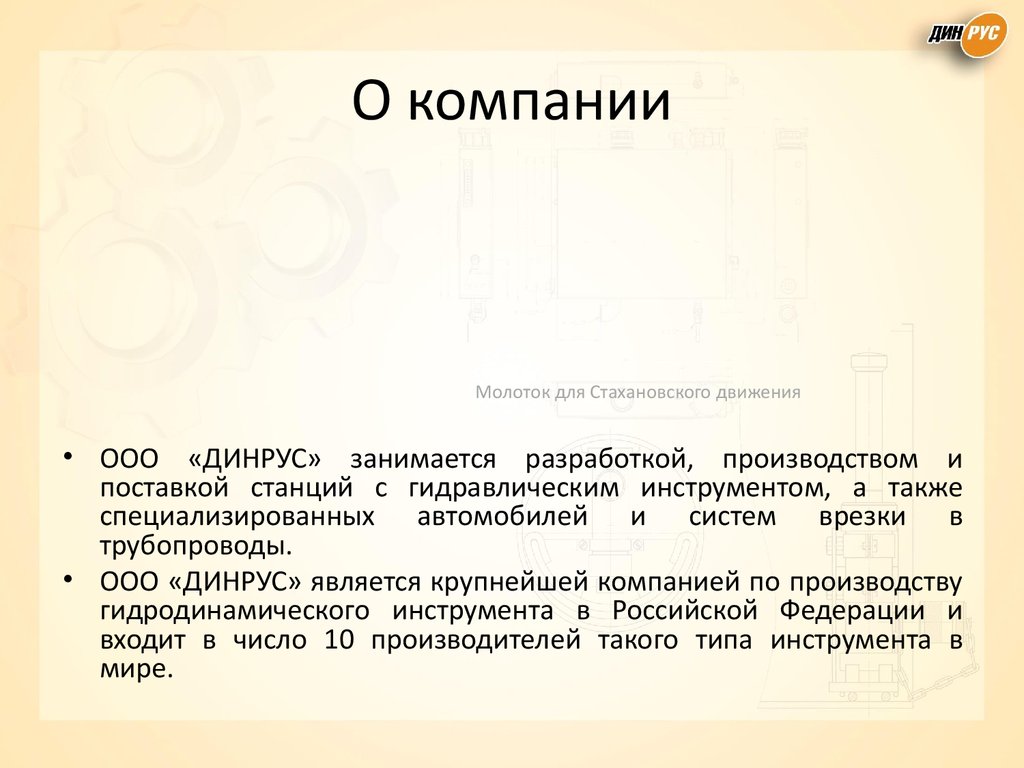

2. О компании

Молоток для Стахановского движения
• ООО «ДИНРУС» занимается разработкой, производством и
поставкой станций с гидравлическим инструментом, а также
специализированных автомобилей и систем врезки в
трубопроводы.
• ООО «ДИНРУС» является крупнейшей компанией по производству
гидродинамического инструмента в Российской Федерации и
входит в число 10 производителей такого типа инструмента в
мире.

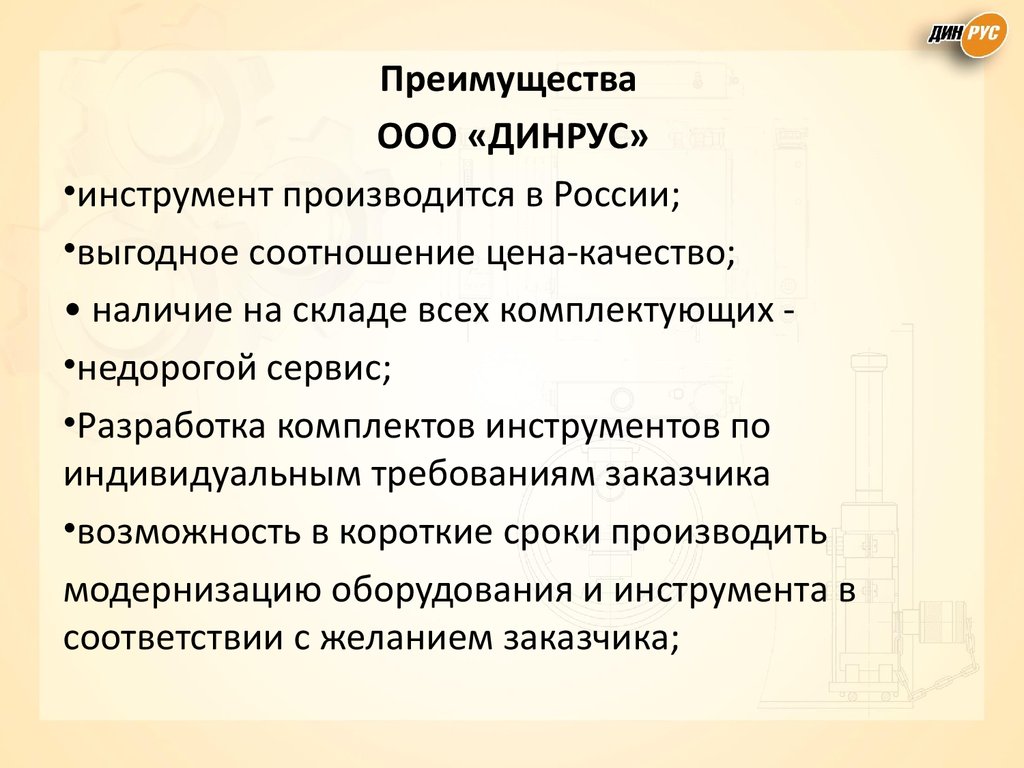

3.

Преимущества
ООО «ДИНРУС»
•инструмент производится в России;
•выгодное соотношение цена-качество;
• наличие на складе всех комплектующих •недорогой сервис;
•Разработка комплектов инструментов по
индивидуальным требованиям заказчика
•возможность в короткие сроки производить
модернизацию оборудования и инструмента в
соответствии с желанием заказчика;

4. УНИВЕРСАЛЬНЫЕ КОМПЛЕКТЫ ГИДРАВЛИЧЕСКОГО ОБОРУДОВАНИЯ ДЛЯ ПРОВЕДЕНИЯ РЕМОНТНЫХ И МОНТАЖНЫХ РАБОТ «Универсальный комплект оборудования и

инструмента для
технологического обслуживания и ремонта теплообменного
оборудования АЭС»
(проведение отмывки «карманов» коллекторов парогенераторов с
применением вакуумных установок, проведение отмывки
теплообменного оборудования отечественными установками высокого
давления, отмывка, развальцовка, заглушка и извлечение трубок
теплообменного оборудования).

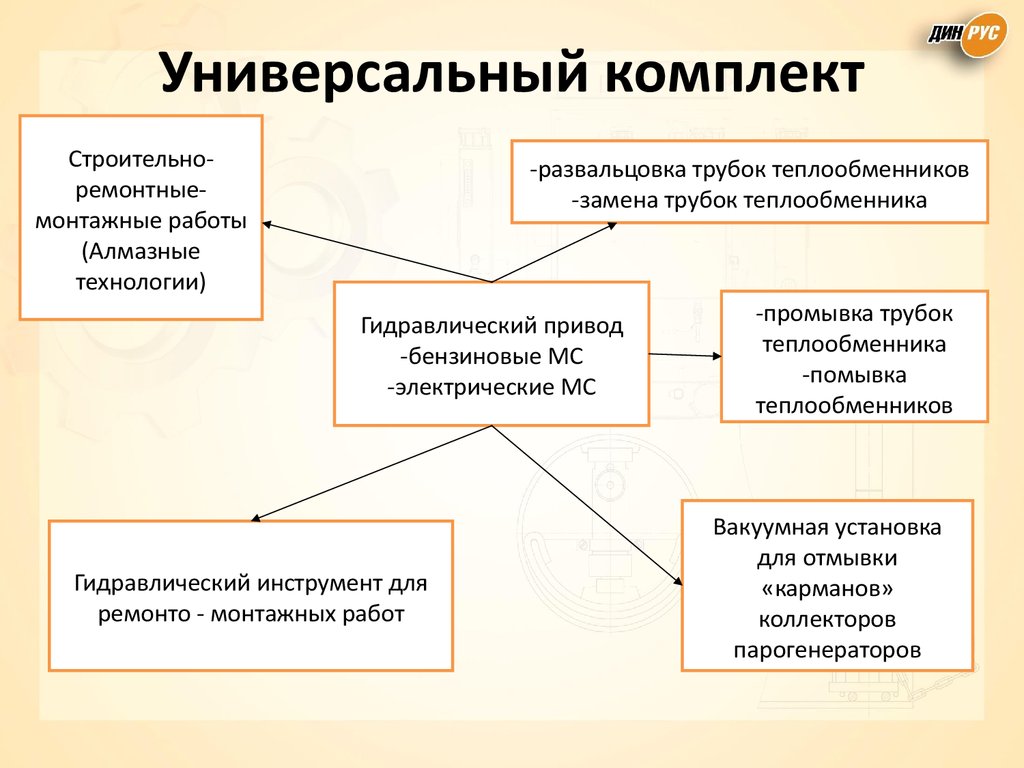

5. Универсальный комплект

Строительноремонтныемонтажные работы
(Алмазные
технологии)
-развальцовка трубок теплообменников
-замена трубок теплообменника
Гидравлический привод
-бензиновые МС
-электрические МС
Гидравлический инструмент для
ремонто - монтажных работ
-промывка трубок
теплообменника
-помывка
теплообменников
Вакуумная установка
для отмывки
«карманов»
коллекторов
парогенераторов

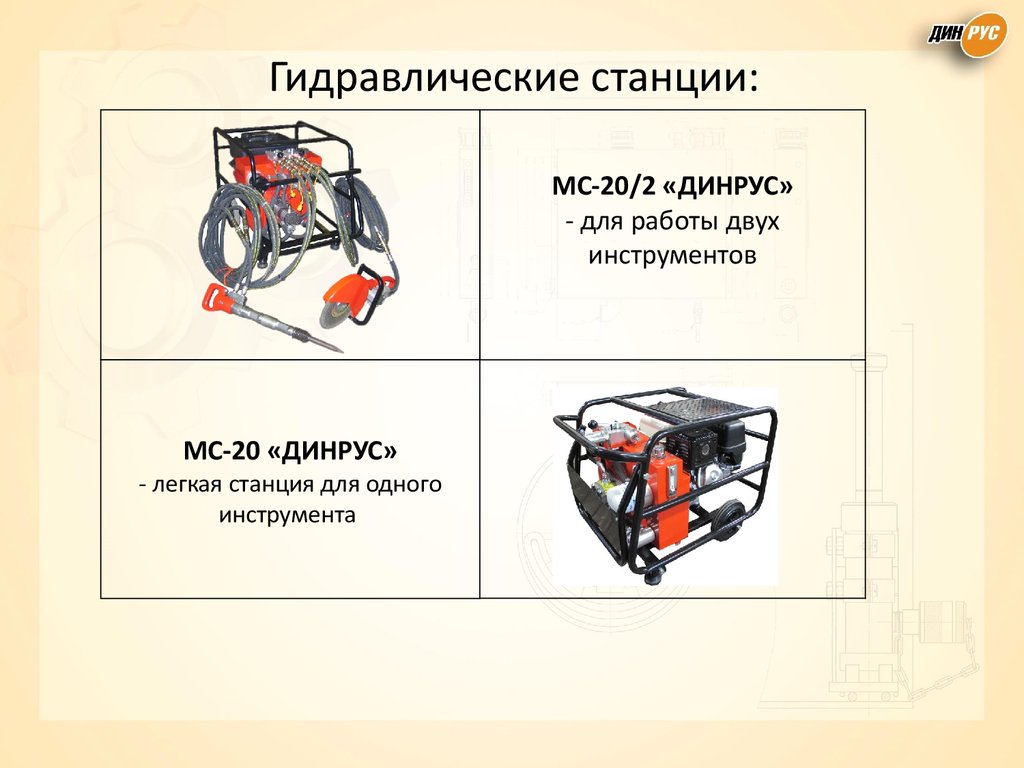

6. Гидравлические станции:

МС-20/2 «ДИНРУС»
- для работы двух
инструментов
МС-20 «ДИНРУС»
- легкая станция для одного
инструмента

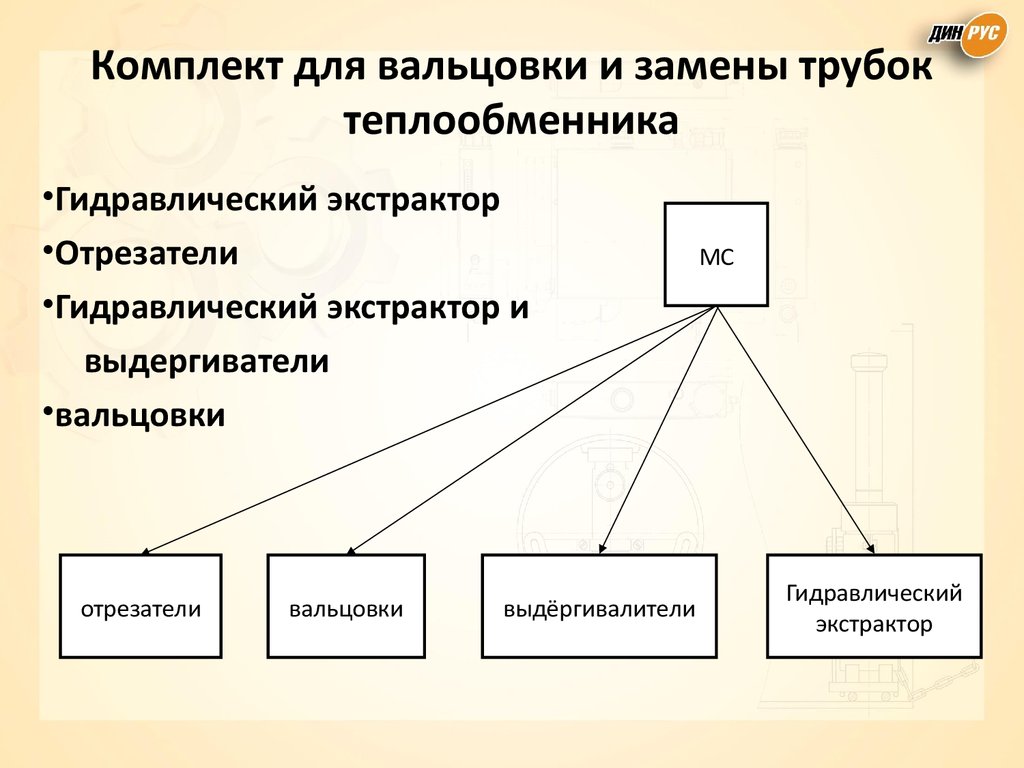

7. Комплект для вальцовки и замены трубок теплообменника

•Гидравлический экстрактор
•Отрезатели
•Гидравлический экстрактор и
МС
выдергиватели
•вальцовки
отрезатели
вальцовки
выдёргивалители
Гидравлический
экстрактор

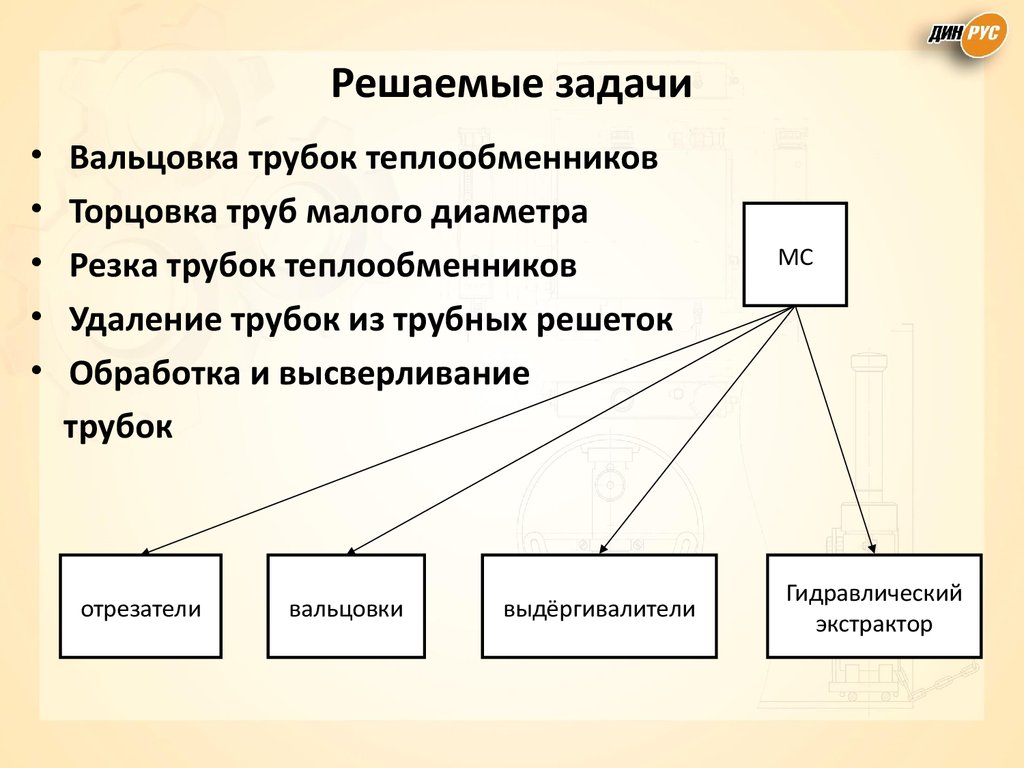

8. Решаемые задачи

Вальцовка трубок теплообменников
Торцовка труб малого диаметра
Резка трубок теплообменников
Удаление трубок из трубных решеток
Обработка и высверливание
трубок
отрезатели
вальцовки
выдёргивалители
МС
Гидравлический
экстрактор

9.

10.

11.

12.

13.

14.

15.

16.

17.

18.

19.

20. Развальцовка труб

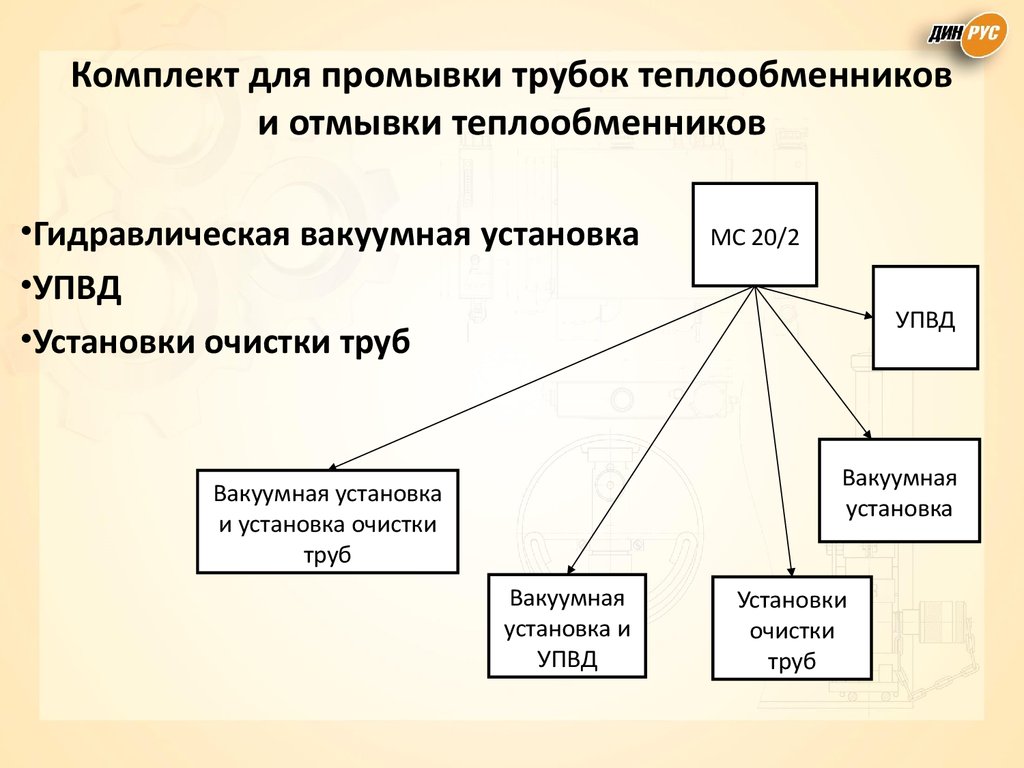

21. Комплект для промывки трубок теплообменников и отмывки теплообменников

•Гидравлическая вакуумная установка
•УПВД
•Установки очистки труб
МС 20/2
УПВД
Вакуумная
установка
Вакуумная установка
и установка очистки
труб
Вакуумная
установка и
УПВД
Установки
очистки
труб

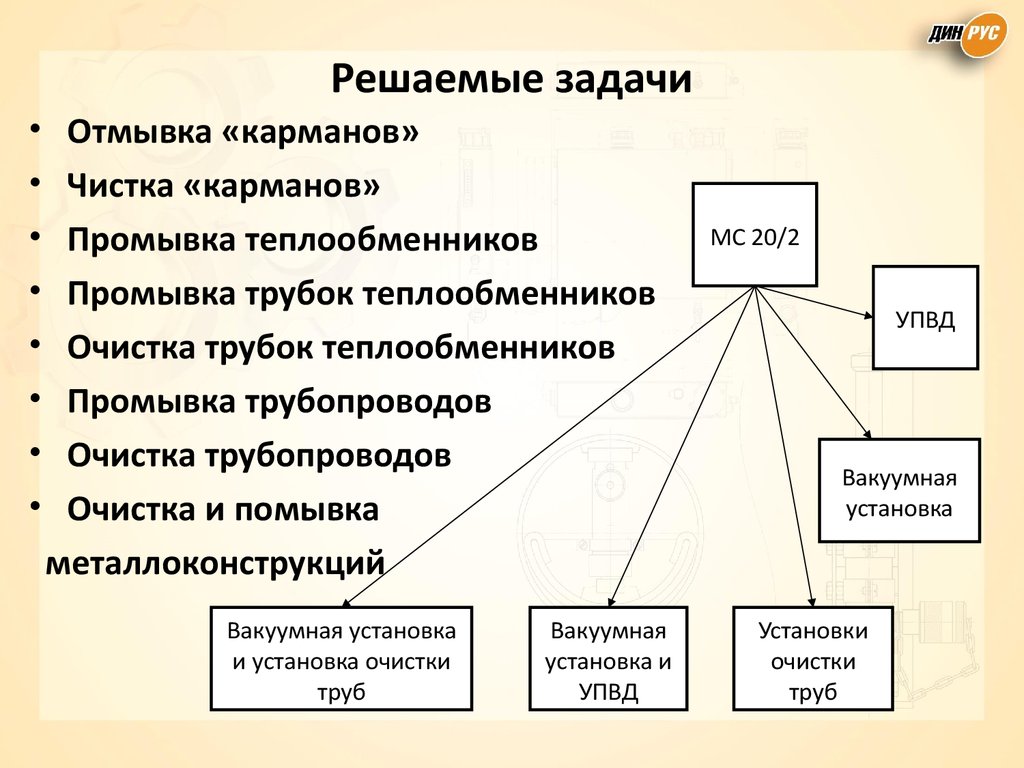

22. Решаемые задачи

Отмывка «карманов»
Чистка «карманов»
Промывка теплообменников
Промывка трубок теплообменников
Очистка трубок теплообменников
Промывка трубопроводов
Очистка трубопроводов
Очистка и помывка
металлоконструкций
Вакуумная установка
и установка очистки
труб
Вакуумная
установка и
УПВД
МС 20/2
УПВД
Вакуумная
установка
Установки
очистки
труб

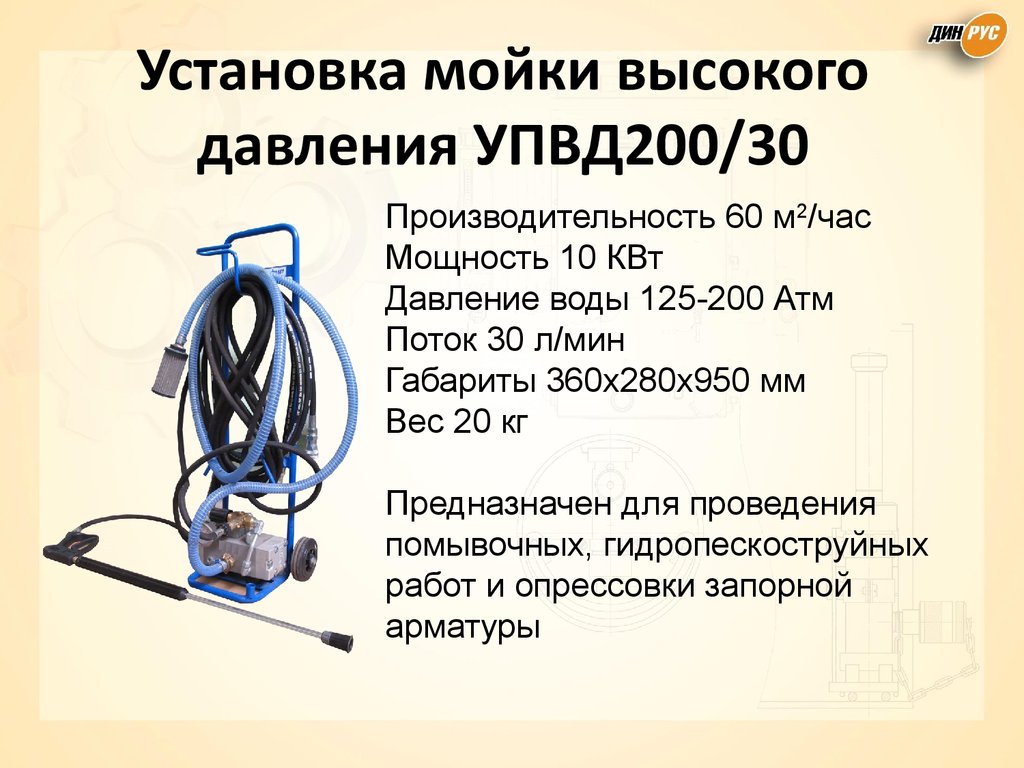

23. Установка мойки высокого давления УПВД200/30

Производительность 60 м2/час
Мощность 10 КВт
Давление воды 125-200 Атм
Поток 30 л/мин
Габариты 360х280х950 мм
Вес 20 кг
Предназначен для проведения
помывочных, гидропескоструйных
работ и опрессовки запорной
арматуры

24. Пескоструйные работы на арматуре и трубопроводе

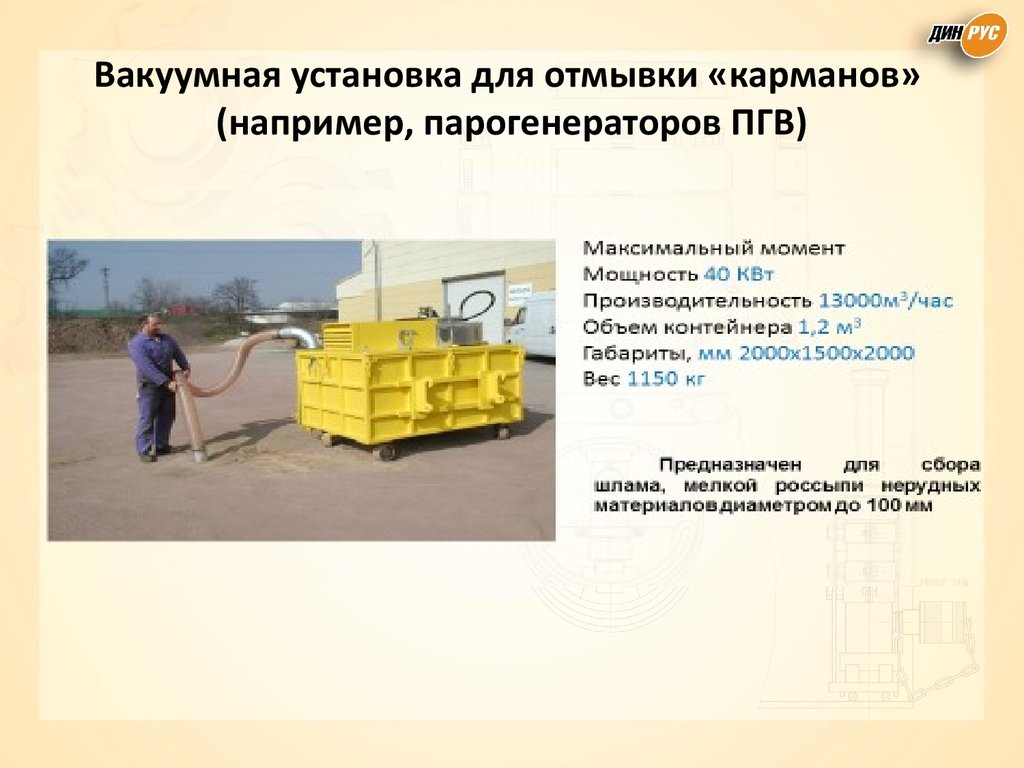

25. Вакуумная установка для отмывки «карманов» (например, парогенераторов ПГВ)

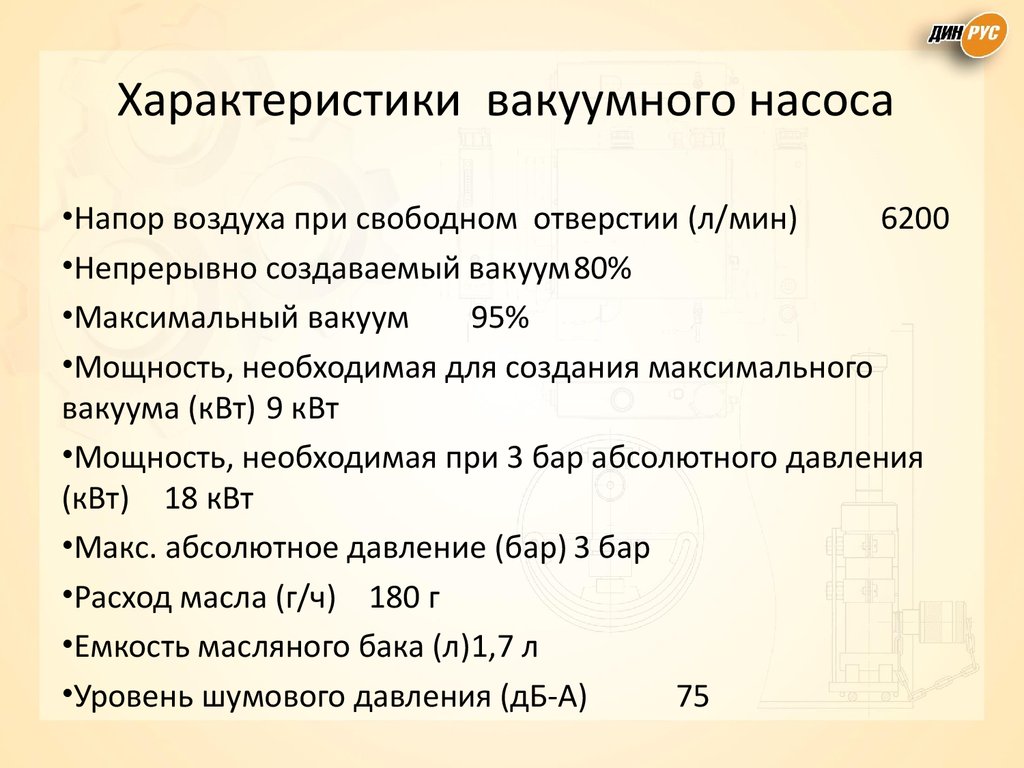

26. Характеристики вакуумного насоса

•Напор воздуха при свободном отверстии (л/мин)
6200
•Непрерывно создаваемый вакуум80%
•Максимальный вакуум
95%
•Мощность, необходимая для создания максимального
вакуума (кВт) 9 кВт
•Мощность, необходимая при 3 бар абсолютного давления
(кВт) 18 кВт
•Макс. абсолютное давление (бар) 3 бар
•Расход масла (г/ч) 180 г
•Емкость масляного бака (л)1,7 л
•Уровень шумового давления (дБ-А)
75

27.

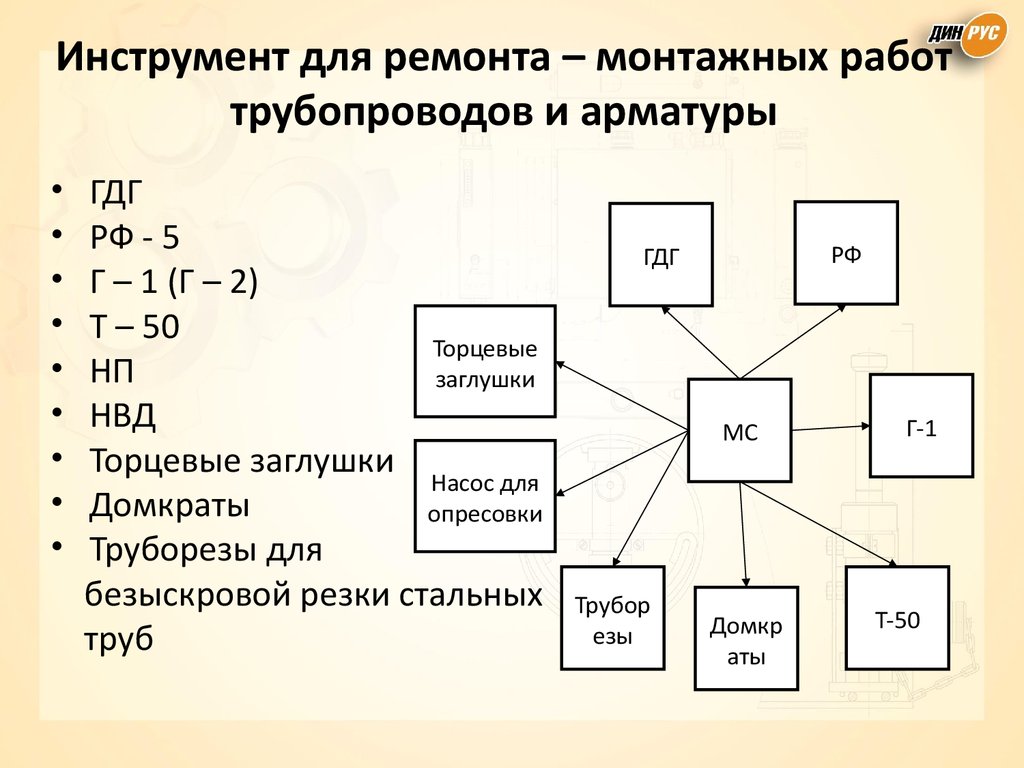

28. Инструмент для ремонта – монтажных работ трубопроводов и арматуры

ГДГ
РФ - 5
Г – 1 (Г – 2)
Т – 50
Торцевые
НП
заглушки
НВД
Торцевые заглушки
Насос для
Домкраты
опресовки
Труборезы для
безыскровой резки стальных
труб
РФ
ГДГ
МС
Трубор
езы
Домкр
аты
Г-1
Т-50

29. Решаемые задачи

Ремонт труб и арматуры
Демонтаж труб
Ремонт металлоконструкций
Ремонт теплообменного
оборудования
ГДГ
Трубор
езы
• Безыскровые процессы
• Откачка жидкостей
Домкр
• Аварийный ремонт
аты
трубопроводов
и арматуры в полевых условиях
РФ
Г-1
МС
Т-50

30.

31.

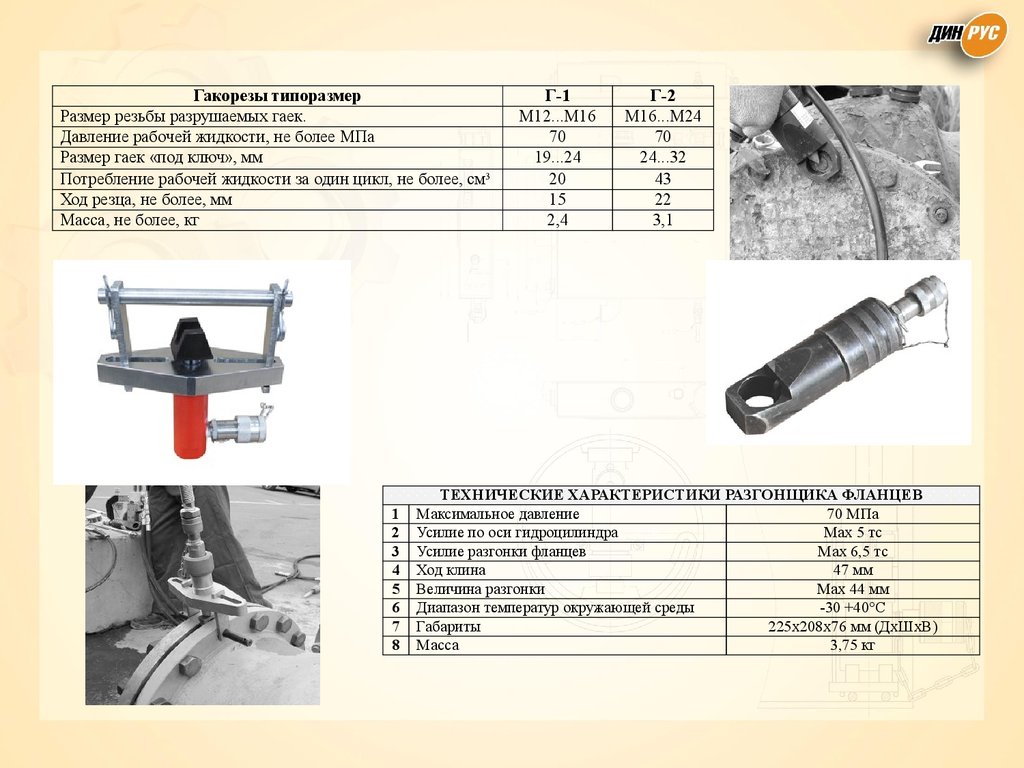

Гакорезы типоразмер
Размер резьбы разрушаемых гаек.
Давление рабочей жидкости, не более МПа
Размер гаек «под ключ», мм
Потребление рабочей жидкости за один цикл, не более, см3
Ход резца, не более, мм
Масса, не более, кг
1
2
3
4
5
6
7
8
Г-1
М12...М16
70
19...24
20
15
2,4
Г-2
М16...М24
70
24...32
43
22
3,1
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАЗГОНЩИКА ФЛАНЦЕВ
Максимальное давление
70 МПа
Усилие по оси гидроцилиндра
Mах 5 тс
Усилие разгонки фланцев
Mах 6,5 тс
Ход клина
47 мм
Величина разгонки
Max 44 мм
Диапазон температур окружающей среды
-30 +40°С
Габариты
225х208х76 мм (ДхШхВ)
Масса
3,75 кг

32.

33.

34.

35. Труборезы кольцевые

Диаметр трубы до 1442 мм
Разъемная
конструкция
из
алюминиевого сплава
Торцевая и внутренняя расточка
труб

36. Насос погружной гидравлический НП-45

Производительность 45 м3/час
Высота подъема 10 м
Привод станция МС-20
Габариты 247Х210Х298 мм
Вес 13 кг

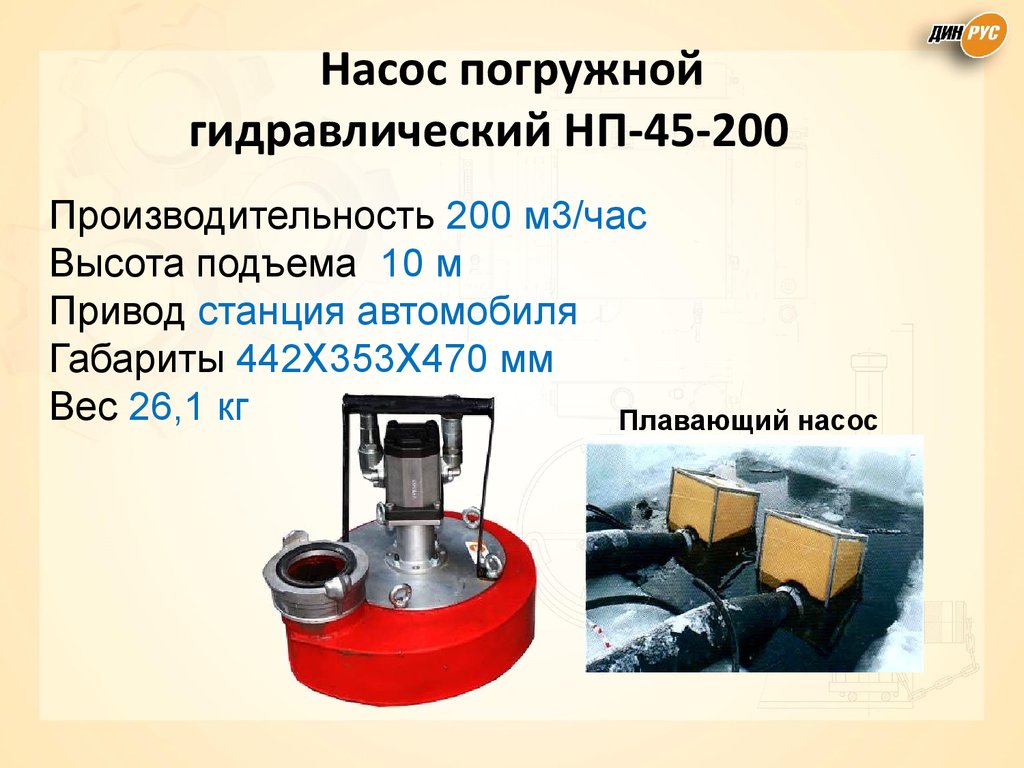

37. Насос погружной гидравлический НП-45-200

Производительность 200 м3/час
Высота подъема 10 м
Привод станция автомобиля
Габариты 442Х353Х470 мм
Вес 26,1 кг
Плавающий насос

38.

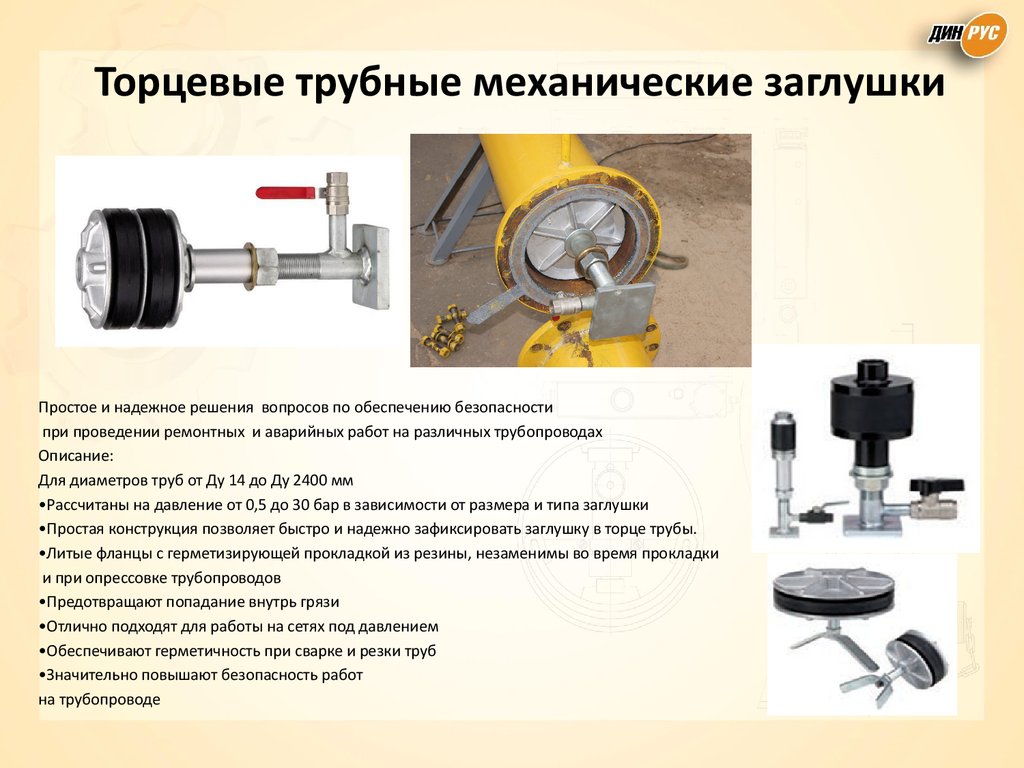

Торцевые трубные механические заглушки
Простое и надежное решения вопросов по обеспечению безопасности
при проведении ремонтных и аварийных работ на различных трубопроводах
Описание:
Для диаметров труб от Ду 14 до Ду 2400 мм
•Рассчитаны на давление от 0,5 до 30 бар в зависимости от размера и типа заглушки
•Простая конструкция позволяет быстро и надежно зафиксировать заглушку в торце трубы.
•Литые фланцы с герметизирующей прокладкой из резины, незаменимы во время прокладки
и при опрессовке трубопроводов
•Предотвращают попадание внутрь грязи
•Отлично подходят для работы на сетях под давлением
•Обеспечивают герметичность при сварке и резки труб
•Значительно повышают безопасность работ
на трубопроводе

39.

40. Строительно-ремонтные-монтажные работы (Алмазные технологии)

ПДГ - 300 (450)
ПЦГ - 500У
МШУ – 230
ДГА – 50/200
МГЗ – 40 – 2
ВЦГД 14-46 ИБ

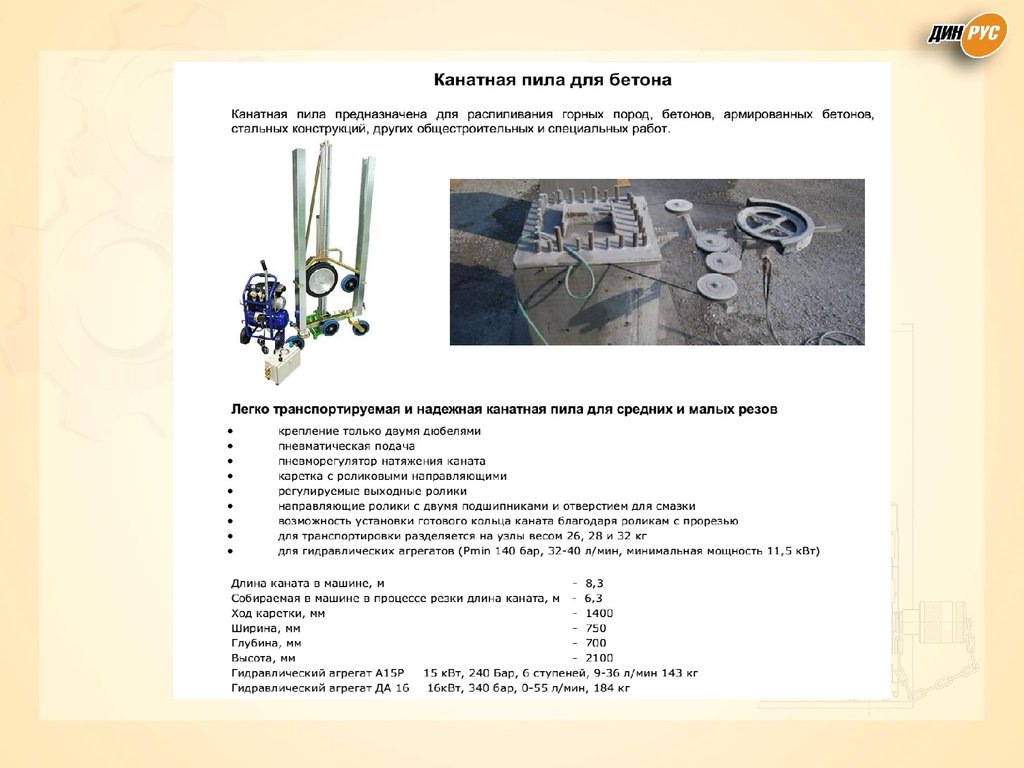

Канатная пила
ПЦГ
ПДГ
Канатная
пила
МШУ
МС
ВЦГД
ДГА
МГЗ

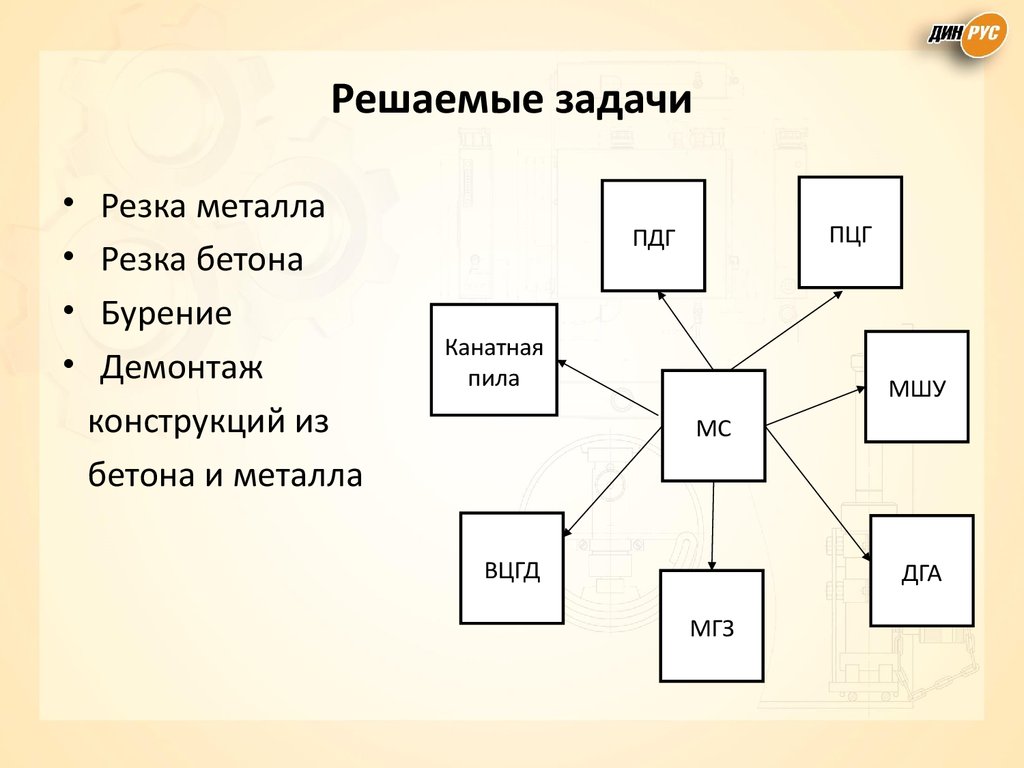

41. Решаемые задачи

Резка металла
Резка бетона
Бурение
Демонтаж
конструкций из
бетона и металла
ПЦГ
ПДГ
Канатная
пила
МШУ
МС
ВЦГД
ДГА
МГЗ

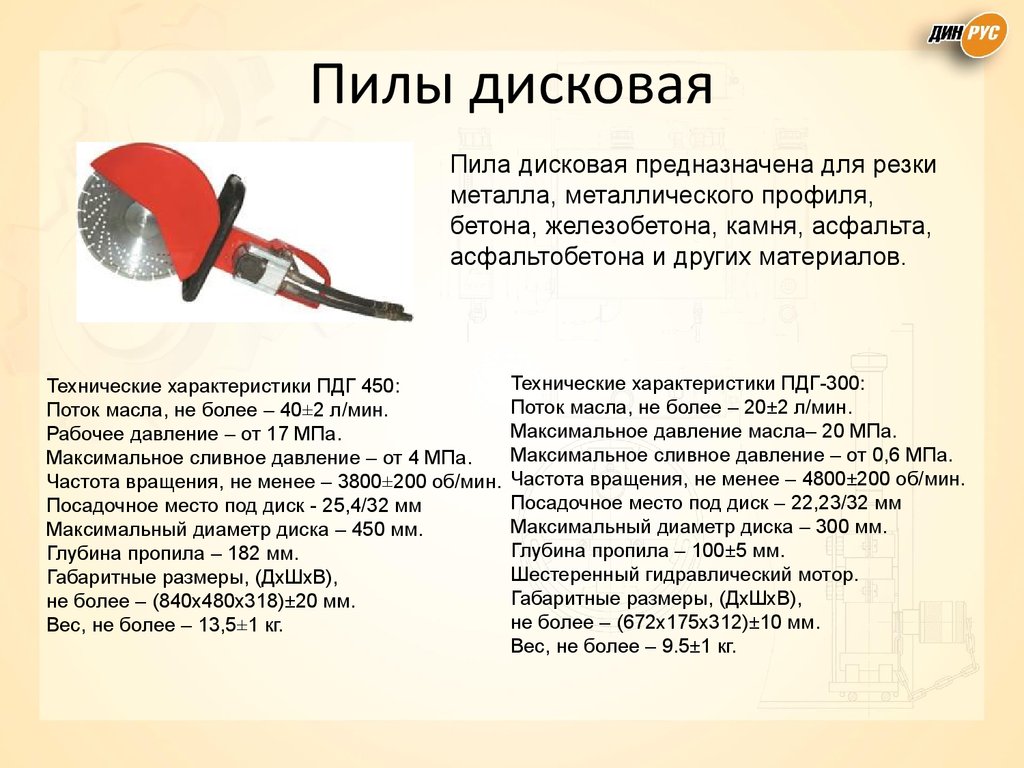

42. Пилы дисковая

Пила дисковая предназначена для резки
металла, металлического профиля,
бетона, железобетона, камня, асфальта,
асфальтобетона и других материалов.
Технические характеристики ПДГ 450:
Поток масла, не более – 40±2 л/мин.
Рабочее давление – от 17 МПа.
Максимальное сливное давление – от 4 МПа.
Частота вращения, не менее – 3800±200 об/мин.
Посадочное место под диск - 25,4/32 мм
Максимальный диаметр диска – 450 мм.
Глубина пропила – 182 мм.
Габаритные размеры, (ДхШхВ),
не более – (840х480х318)±20 мм.
Вес, не более – 13,5±1 кг.
Технические характеристики ПДГ-300:
Поток масла, не более – 20±2 л/мин.
Максимальное давление масла– 20 МПа.
Максимальное сливное давление – от 0,6 МПа.
Частота вращения, не менее – 4800±200 об/мин.
Посадочное место под диск – 22,23/32 мм
Максимальный диаметр диска – 300 мм.
Глубина пропила – 100±5 мм.
Шестеренный гидравлический мотор.
Габаритные размеры, (ДхШхВ),
не более – (672х175х312)±10 мм.
Вес, не более – 9.5±1 кг.

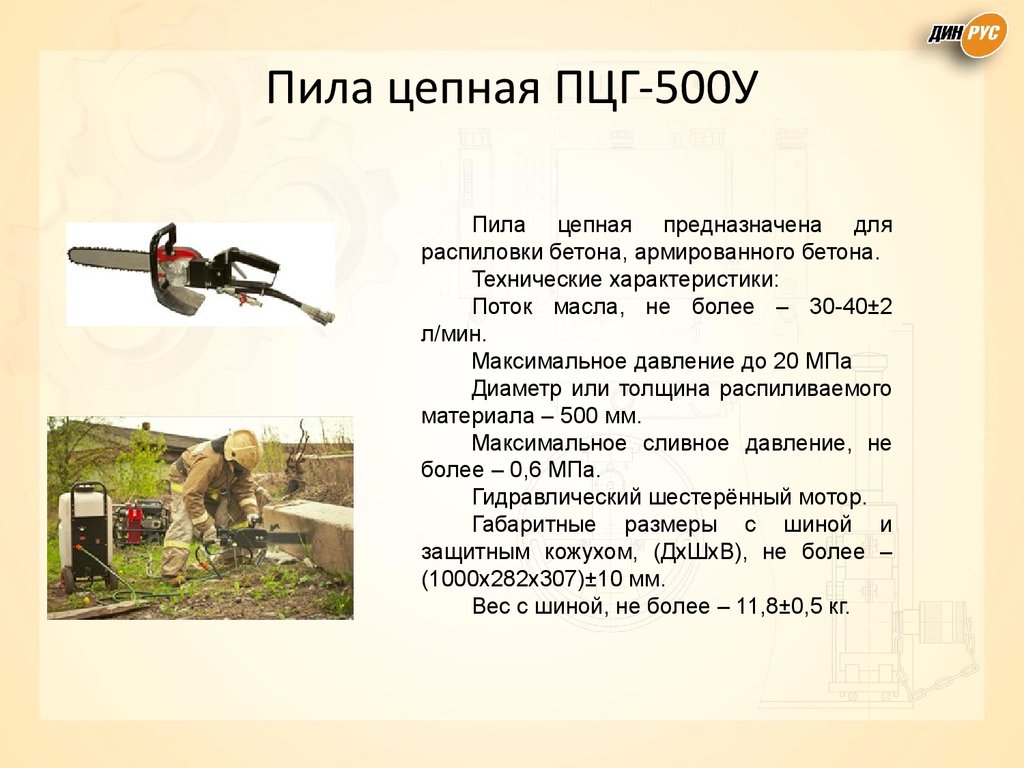

43. Пила цепная ПЦГ-500У

Пила цепная предназначена для
распиловки бетона, армированного бетона.
Технические характеристики:
Поток масла, не более – 30-40±2
л/мин.
Максимальное давление до 20 МПа
Диаметр или толщина распиливаемого
материала – 500 мм.
Максимальное сливное давление, не
более – 0,6 МПа.
Гидравлический шестерённый мотор.
Габаритные размеры с шиной и
защитным кожухом, (ДхШхВ), не более –
(1000х282х307)±10 мм.
Вес с шиной, не более – 11,8±0,5 кг.

44. Шлифмашина угловая МШУ-230

Технические характеристики:
Поток масла, не более – 20±2 л/мин.
Максимальное давление не более – 25
МПа.
Максимальное сливное давление – от
0,6 МПа.
Частота вращения (обороты), не менее
– 5980±200 об/мин.
Шестеренный гидравлический мотор –
без редуктора.
Посадочное место:
- под диск 22,23 мм
- под кордщетку М14
Максимальный
диаметр
отрезного/зачистного диска – 230 мм.
Габаритные размеры, (ДхШхВ), не
более – (379х245х144)±10 мм.
Вес, не более – 4,6±0,5 кг.

45.

46. Молоток отбойный МГЗ-40-2

Технические характеристики:
частота ударов, не менее - 25±3с-1
максимальное давление масла - 20МПа
максимальное давление на сливе – 1 МПа
поток масла, не более - 20±2л/мин
размер хвостовика инструмента - цилиндр,
24х70мм (стандарт от пневмомолотка МО2)
крепление хвостовика инструмента пружиной
габаритный размер: длина без инструмента
- не более (595х142х90)±10 мм
вес - не более 12,5 кг с пикой и пружиной

47. Вентилятор центробежный гидравлический ВЦГД 14-46ИБ

Технические характеристики:
Поток масла, не более – 40±2 л/мин.
Максимальное давление не более – 20
МПа.
Максимальное число оборотов рабочего
колеса – 1500±200 об/мин.
Гидравлический мотор
Максимальная производительность 10000 м3/час
Габаритные размеры, (ДхШхВ), не
более – (770х636х784)±10 мм.
Вес, не более – 40±5 кг.

48.

49. Спасибо за внимание!

192019, г. Санкт-Петербург, ул. Седова, д. 5
тел. (812) 449-65-00,
e-mail: [email protected]
www.dinrus.com
