Биполярный транзистор
1. Лекция Биполярный транзистор
Вопросы1. Устройство и принцип действия.
2. Режимы работы и схемы включения
транзистора.
3. Вольт-амперные характеристики
транзистора.
2.
Литература1. Опадчий Ю.Ф. и др. Аналоговая и цифровая
электроника (Полный курс): Учебник для вузов / Ю. Ф.
Опадчий, О. П., Глудкин, А. И., Гуров; Под ред. О. П.
Глудкина. – М.: Горячая линия – Телеком, 2012.
2. Лачин В. И., Савелов Н. С. Электроника: Учеб.
пособие.
4-е изд. – Ростов н/Д: изд-во
«Феникс», 2014.
3. Щудро И.А. Методические рекомендации по
выполнению лабораторных работ по электронике. – МТИ,
2016.
3.
Устройство и принцип действияСхемы переходов
4.

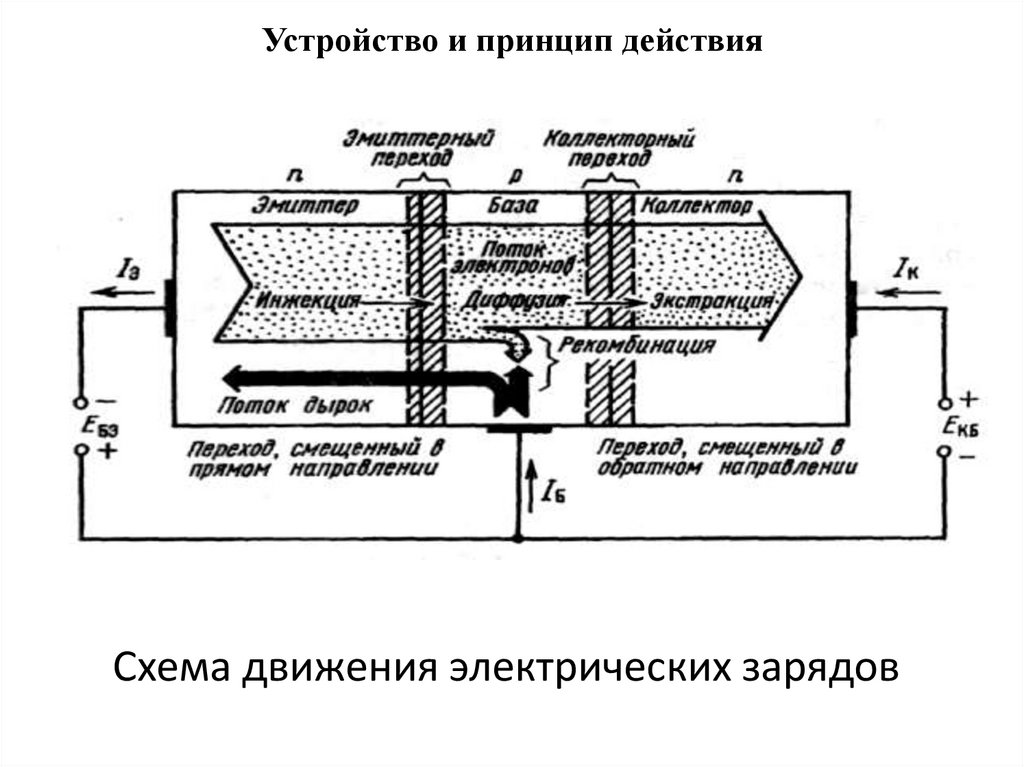

Устройство и принцип действияСхема движения электрических зарядов
5.
Режимы работы транзистораРежим отсечки – на оба перехода поданы обратные напряжения;
Режим насыщения – на оба перехода поданы прямые напряжения;
Активный режим
– на эмиттерный переход подано прямое
напряжение, а на коллекторный – обратное;
Инверсный режим
– на эмиттерный переход подано обратное напряжение, а на коллекторный – прямое.
6.
Определение тока коллектораIK = IЭ + IKБ0,
– коэффициент передачи тока эмиттера;
IKБ0 – обратный ток коллекторного перехода.
На практике = 0,9 … 0,998.
где:
IЭ = IК + IБ,
IБ = IЭ – IК IК / ст – IК = IК [(1 – ст)/ ст] = IК / ,
где:
= / (1 – ) – коэффициент передачи тока базы в схеме с общим
эмиттером ( = 20 … 1000).
7.
Типовые структуры биполярных транзисторова) сплавный;
б) эпитаксиальный-диффузионный;
в) планарный;
г) мезапланарный.
8.
Схемы включения транзистораа. Схема с общей базой
б. Схема с общим эмиттером
в. Схема с общим коллектором
9.

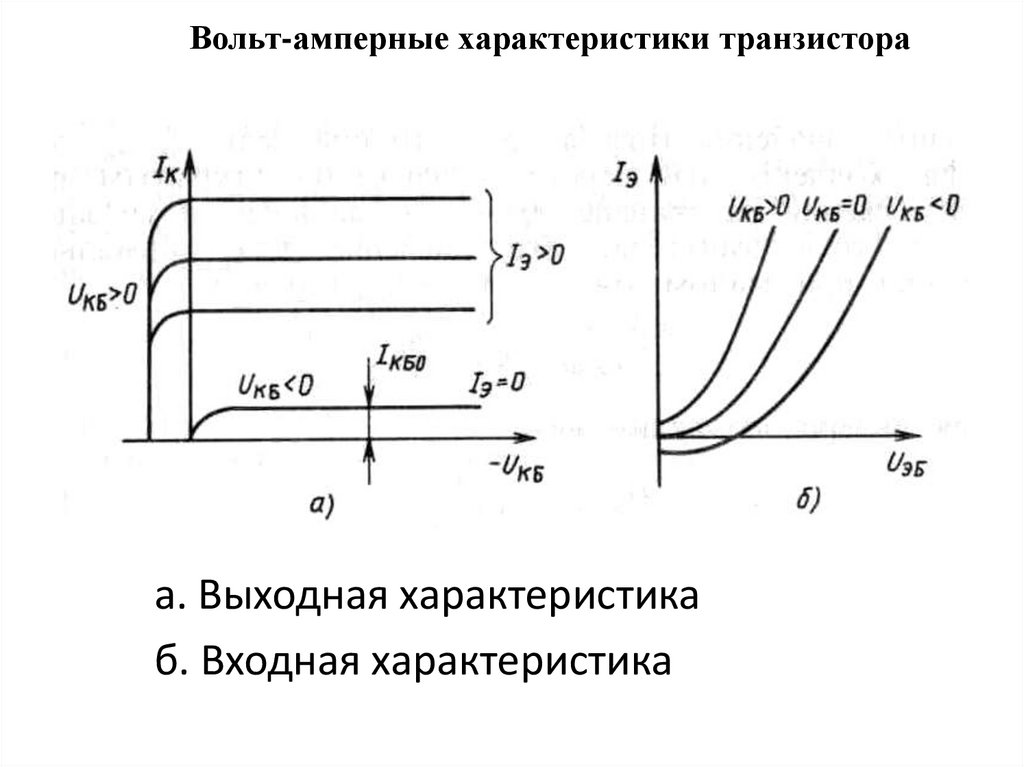

Вольт-амперные характеристики транзистораа. Выходная характеристика
б. Входная характеристика
10.
Вольт-амперные характеристики транзистораа. Выходная характеристика
б. Входная характеристика
