Строение вещества, атома

1. Элективный курс «Основы радиомеханики»

СТРОЕНИЕ ВЕЩЕСТВА, АТОМА

2. Электризация

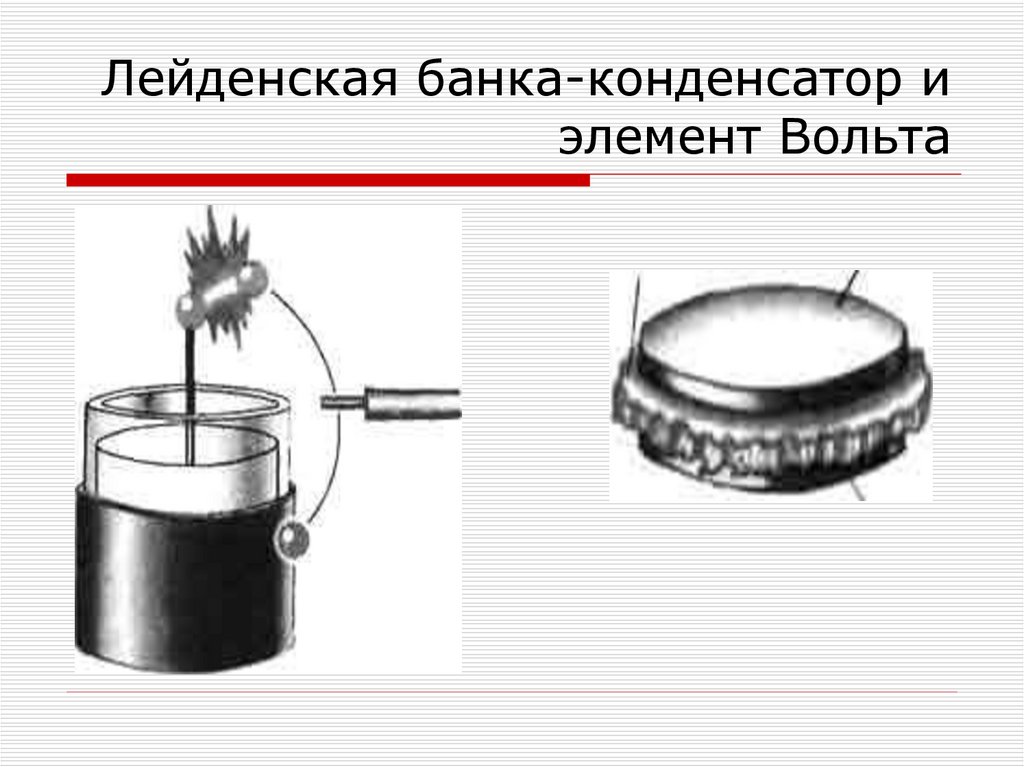

3. Лейденская банка-конденсатор и элемент Вольта

4. Орбиты электронов изображены в одной плоскости

5. ПРОВОДНИКИ, ДИЭЛЕКТРИКИ (НЕПРОВОДНИКИ), ПОЛУПРОВОДНИКИ И ЭЛЕКТРИЧЕСКИЙ ТОК

Тела и вещества, в которых можно
создавать электрический ток, называют
проводниками.
Тела и вещества, в которых ток создать
нельзя, называют диэлектриками или
непроводниками тока.

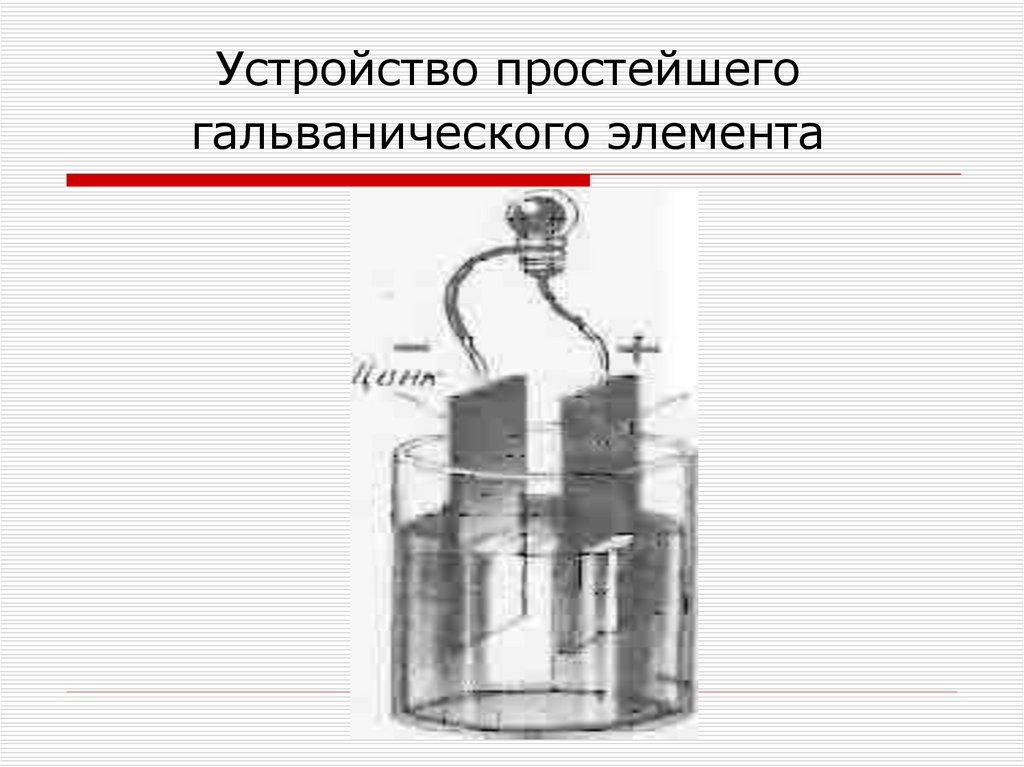

6. Устройство простейшего гальванического элемента

7. Схематическое обозначение гальванического элемента

8.

Запомни:
На схемах отрицательный полюс
элемента или батареи принято
обозначать короткой линией,
положительный - удлиненной
линией.
Замкнутая электрическая цепь обязательное условие для
существования в ней тока.
В проводах электроосветительной
сети течет переменный ток, а не
постоянный.

9. Графическое изображение переменного тока

10. Схема простейшего фонарика

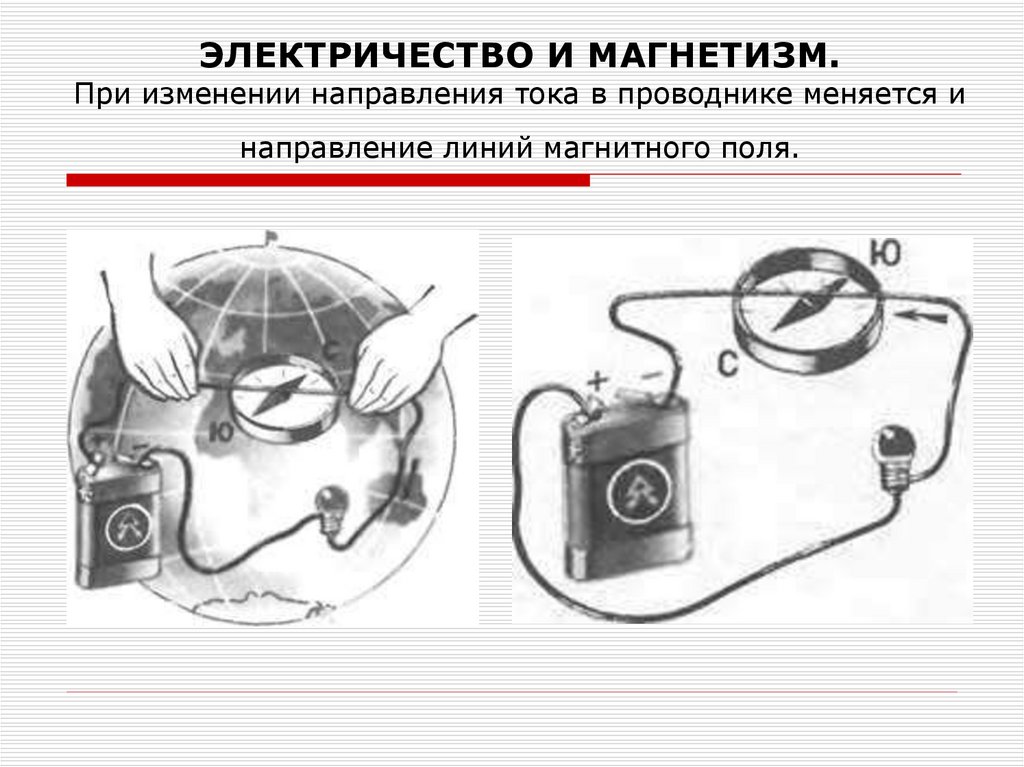

11. ЭЛЕКТРИЧЕСТВО И МАГНЕТИЗМ. При изменении направления тока в проводнике меняется и направление линий магнитного поля.

12. Проводник с током, свернутый в катушку, становится электромагнитом.

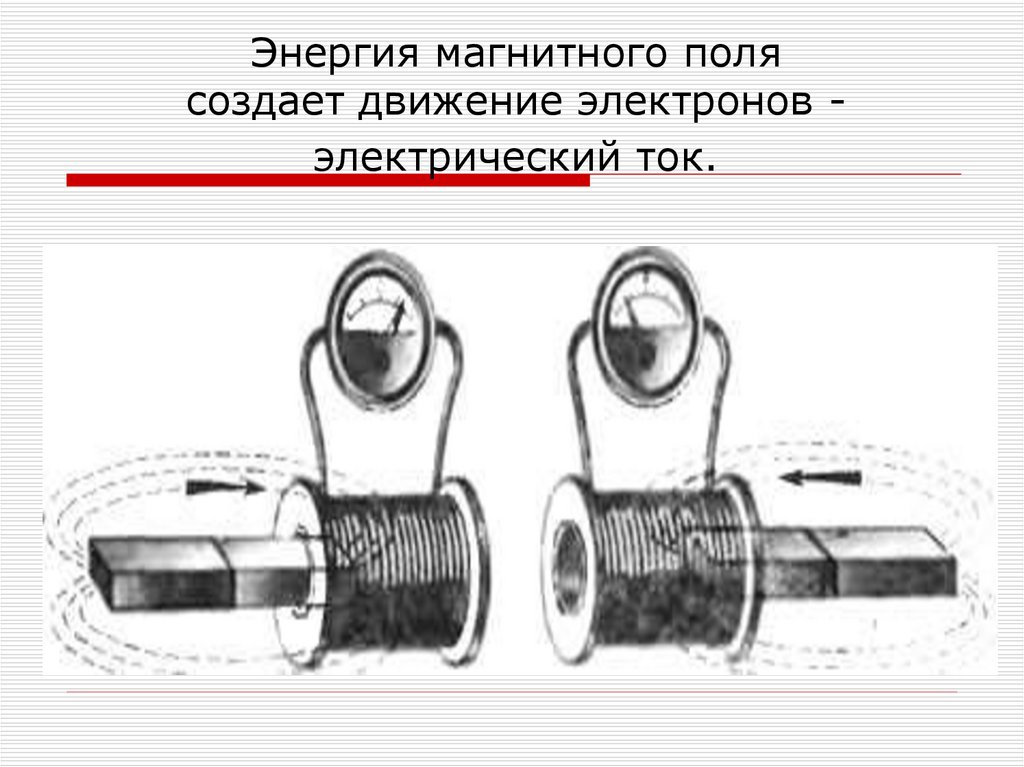

13. Энергия магнитного поля создает движение электронов - электрический ток.

Энергия магнитного поля
создает движение электронов электрический ток.

14. Схема генератора переменного тока.

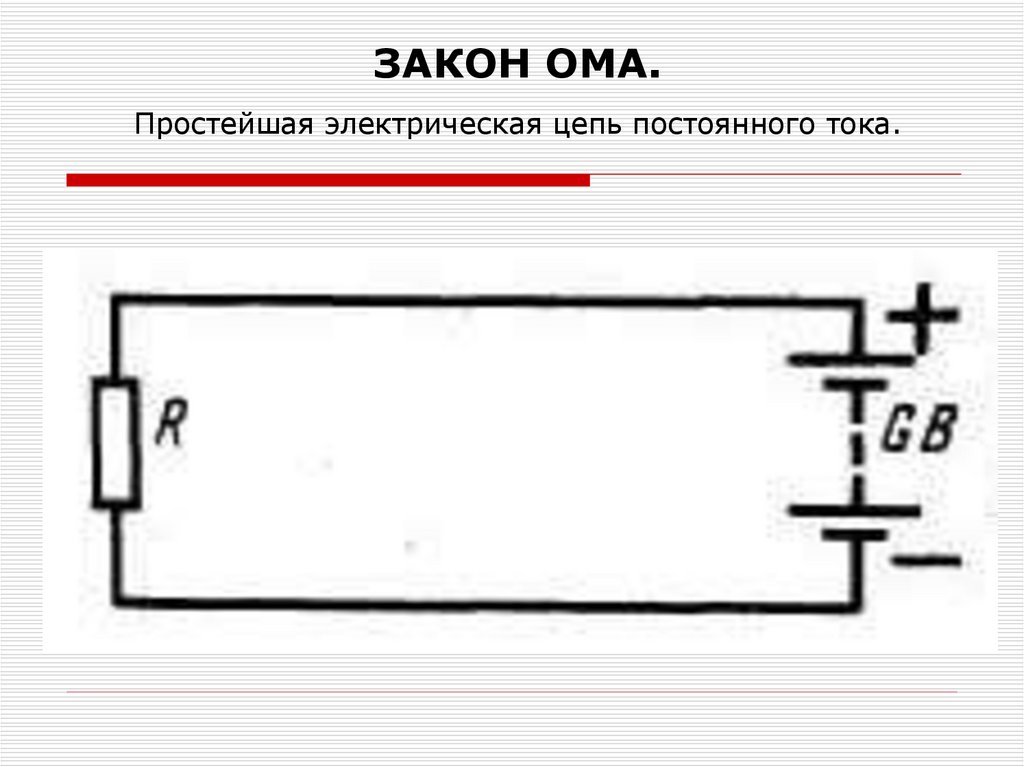

15. ЗАКОН ОМА. Простейшая электрическая цепь постоянного тока.

16. Горизонтальная линия в треугольнике означает знак деления (по аналогии дробной черты), а вертикальная линия в треугольнике

означает знак
умножения.

17. Структурная схема радиовещательной станции.

18. При действии звука на микрофон ток высокой частоты в антенне передатчика изменяется по амплитуде.

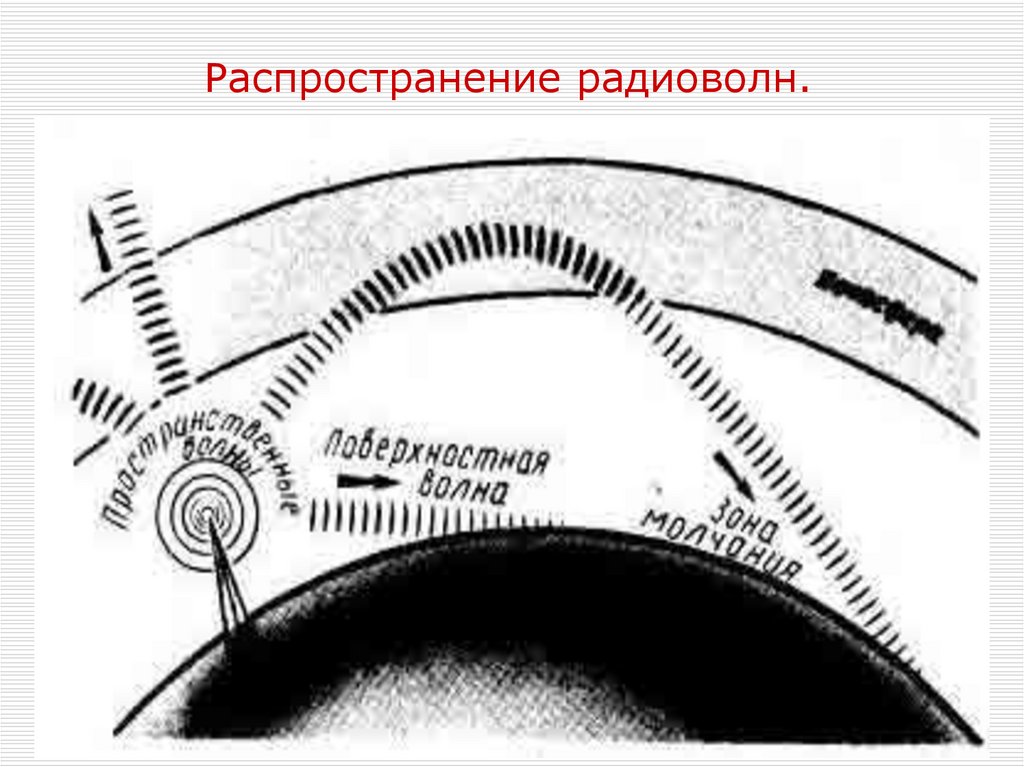

19. Распространение радиоволн.

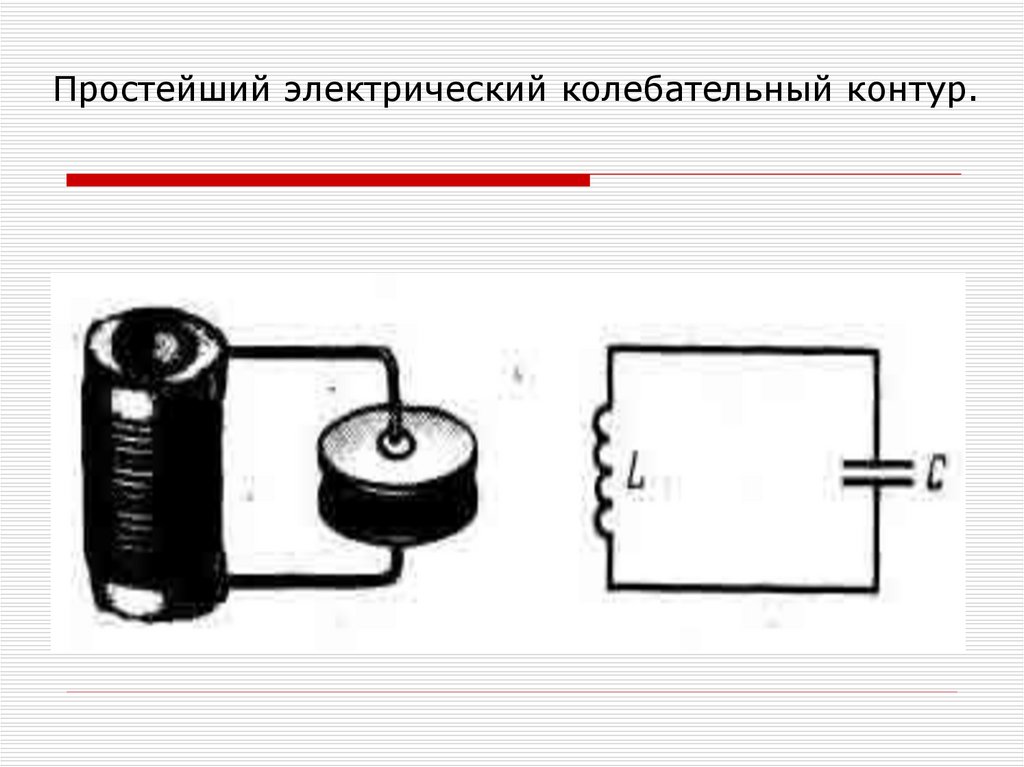

20. Простейший электрический колебательный контур.

21. Явление резонанса.

22. Устройство электромагнитного телефона

23. Графики иллюстрирующие работу телефона: а - переменный ток в телефоне, б - без постоянного магнита, в - с постоянным магнитом.
