Монтаж анкерных, регулировочных, фиксирующих устройств. Тема 6

1.

Строительство
и
контактной
сети
монтаж
и воздушных линий
Тема 6. Монтаж анкерных, регулировочных, фиксирующих
устройств.
Ростовское подразделение СК УЦПК
Попова Людмила Евгеньевна

2.

2

3.

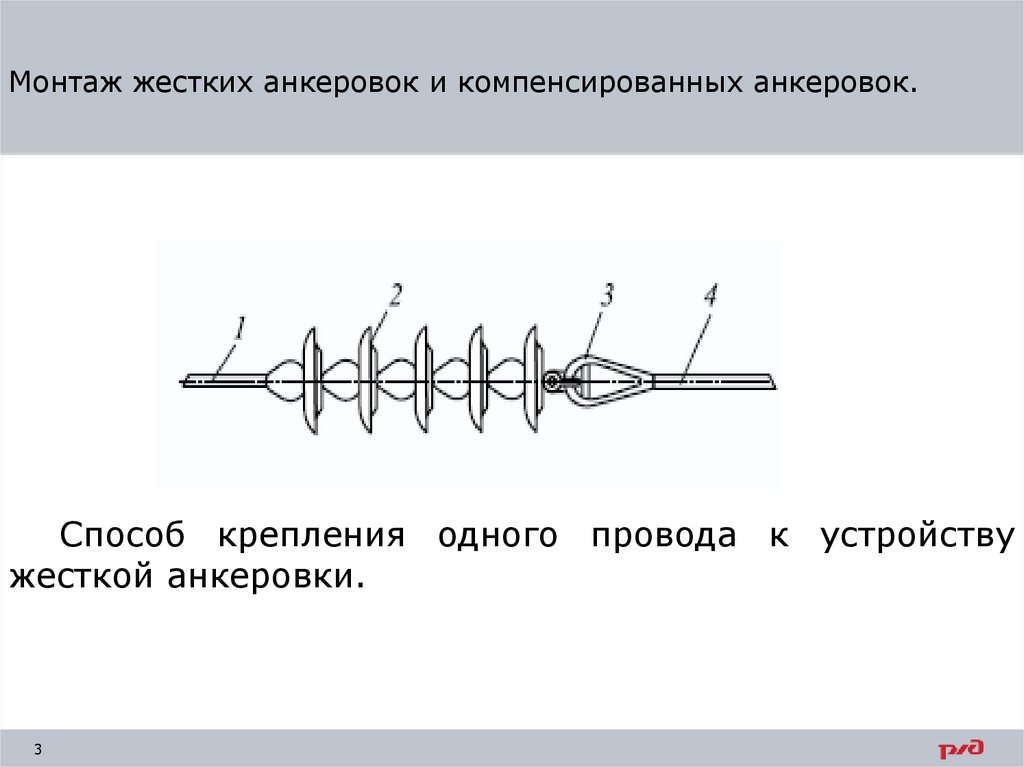

Монтаж жестких анкеровок и компенсированных анкеровок.
Способ крепления одного провода к устройству
жесткой анкеровки.
3

4.

Монтаж жестких анкеровок и компенсированных анкеровок.
Способ крепления трех проводов к устройству жесткой
анкеровки.
1- штанга; 5- коромысло; 6- скоба; 7- цанговый концевой
зажим; 8- провод.
4

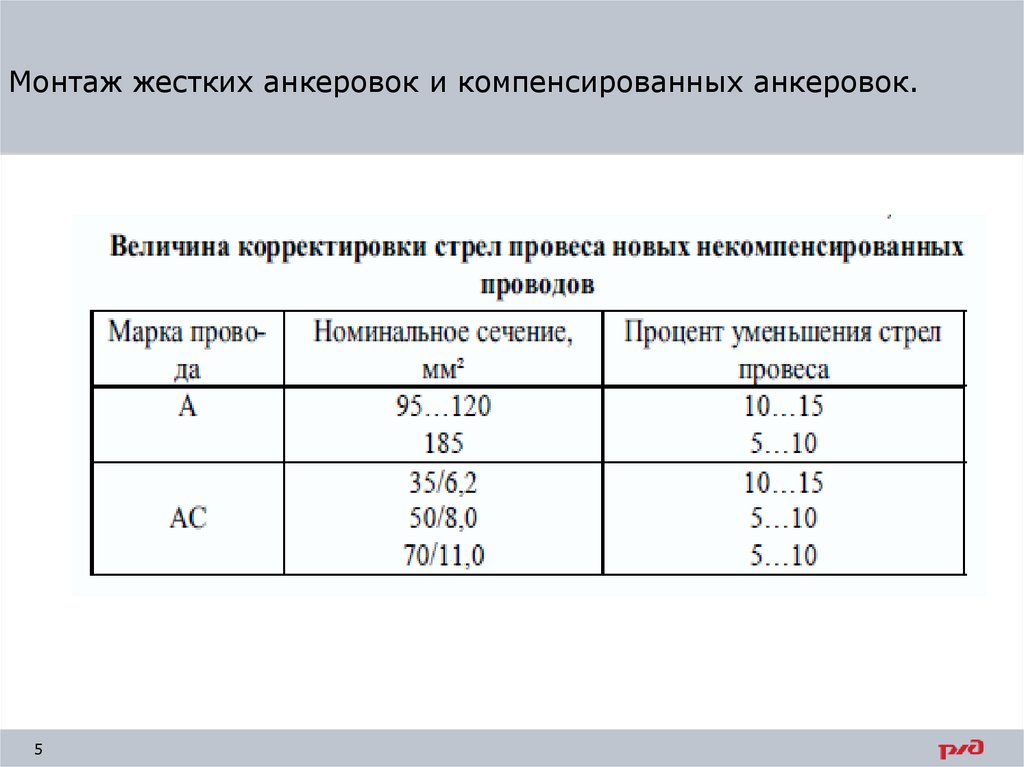

5.

Монтаж жестких анкеровок и компенсированных анкеровок.
5

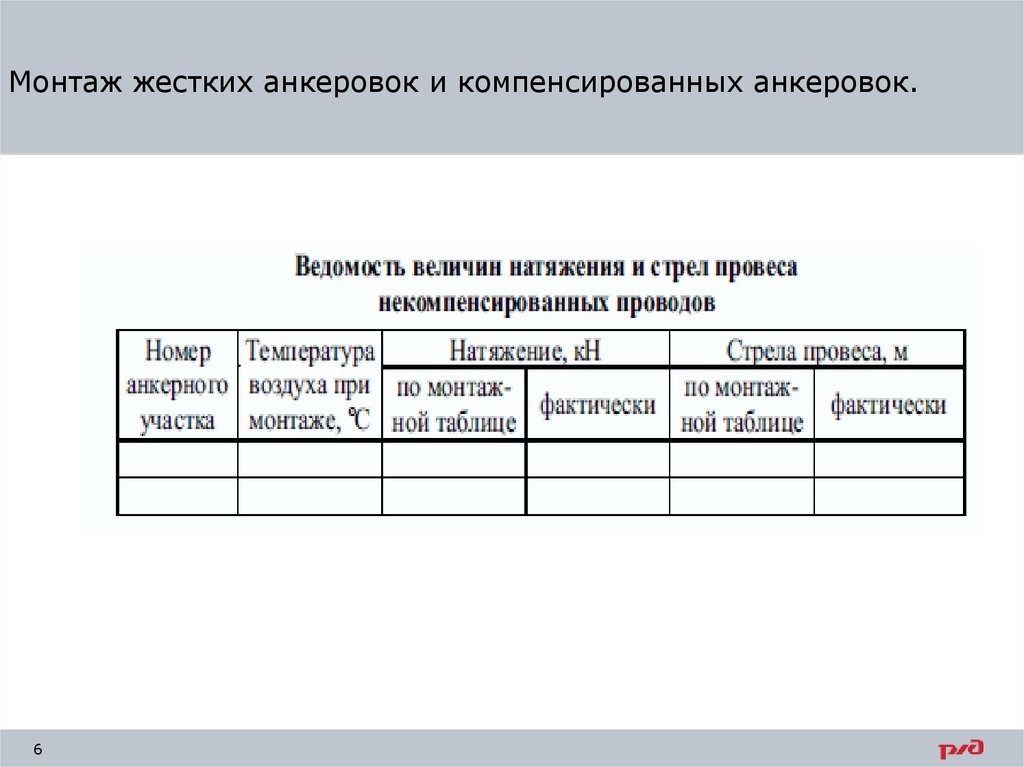

6.

Монтаж жестких анкеровок и компенсированных анкеровок.
6

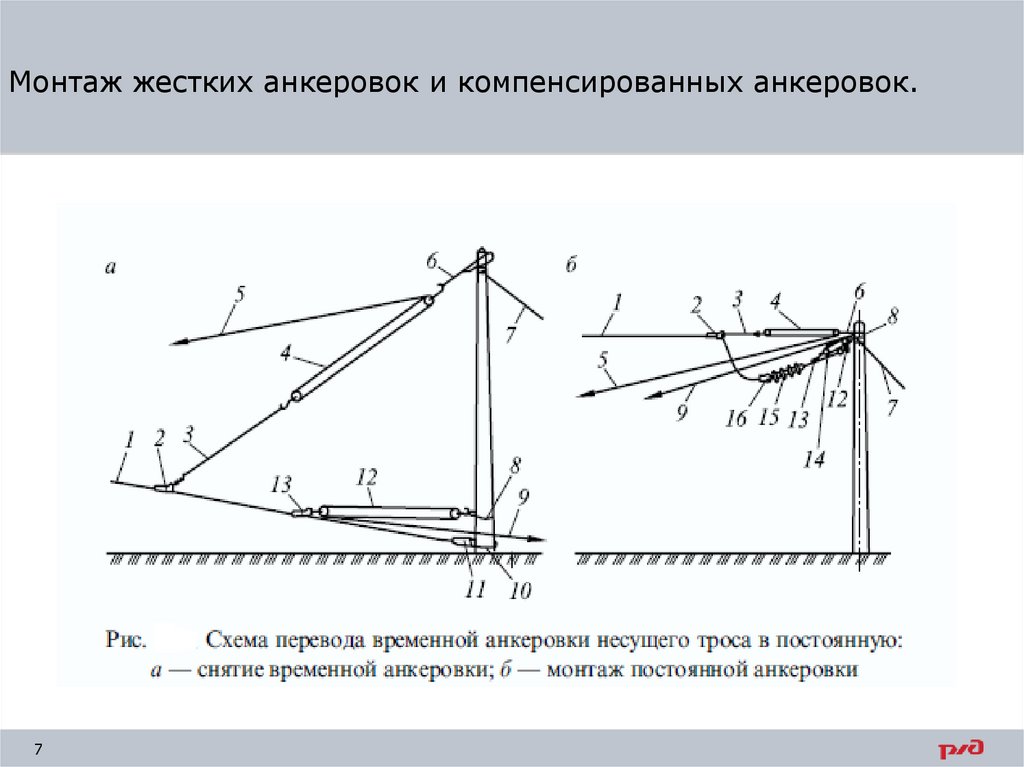

7.

Монтаж жестких анкеровок и компенсированных анкеровок.
7

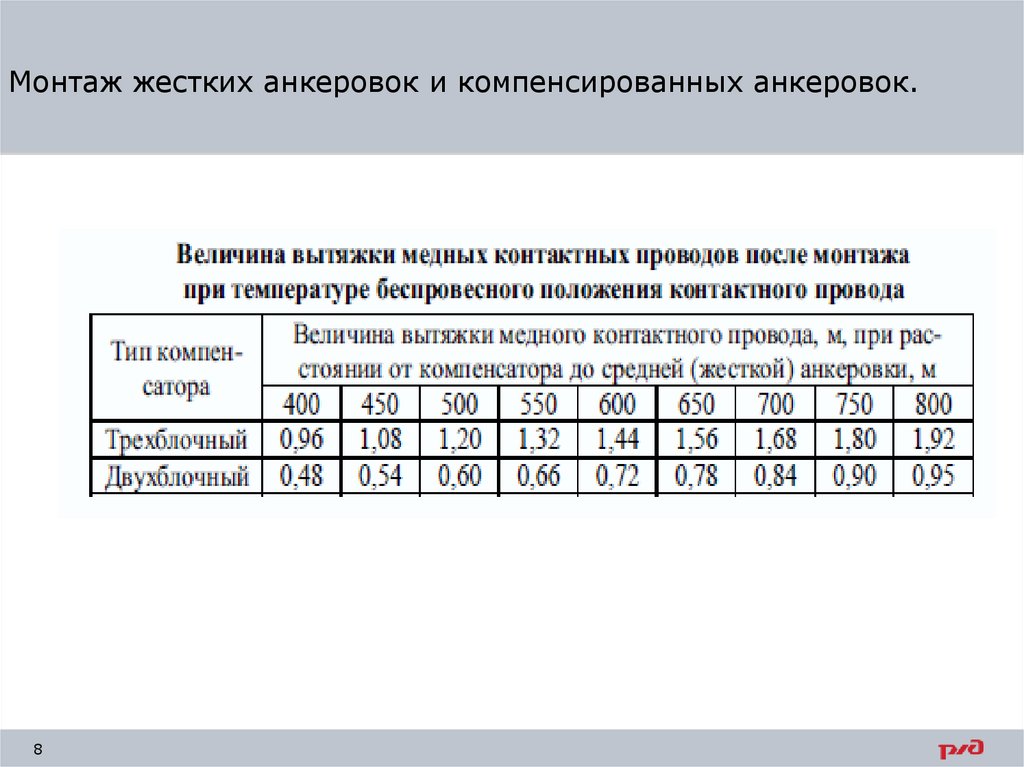

8.

Монтаж жестких анкеровок и компенсированных анкеровок.
8

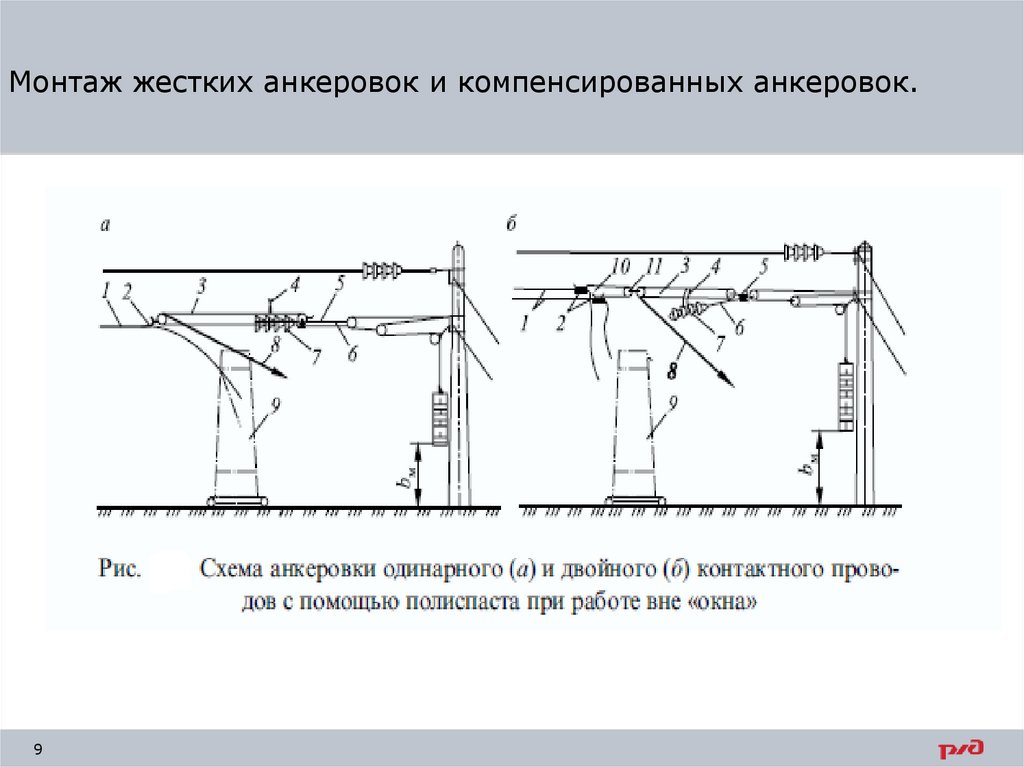

9.

Монтаж жестких анкеровок и компенсированных анкеровок.
9

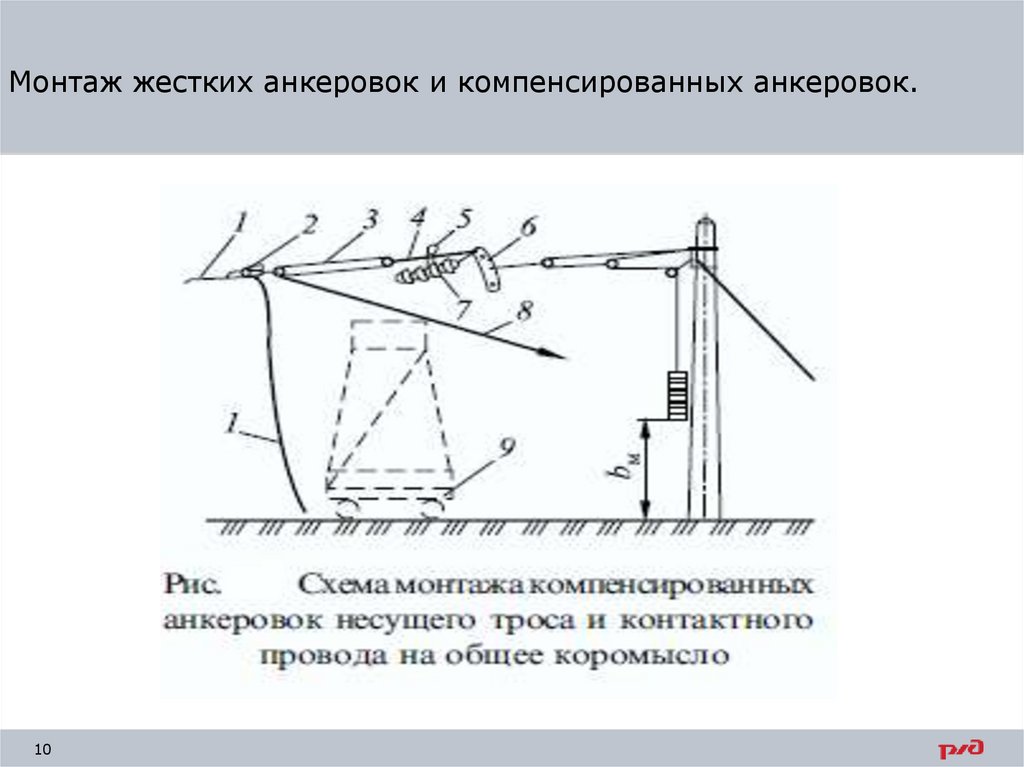

10.

Монтаж жестких анкеровок и компенсированных анкеровок.
10

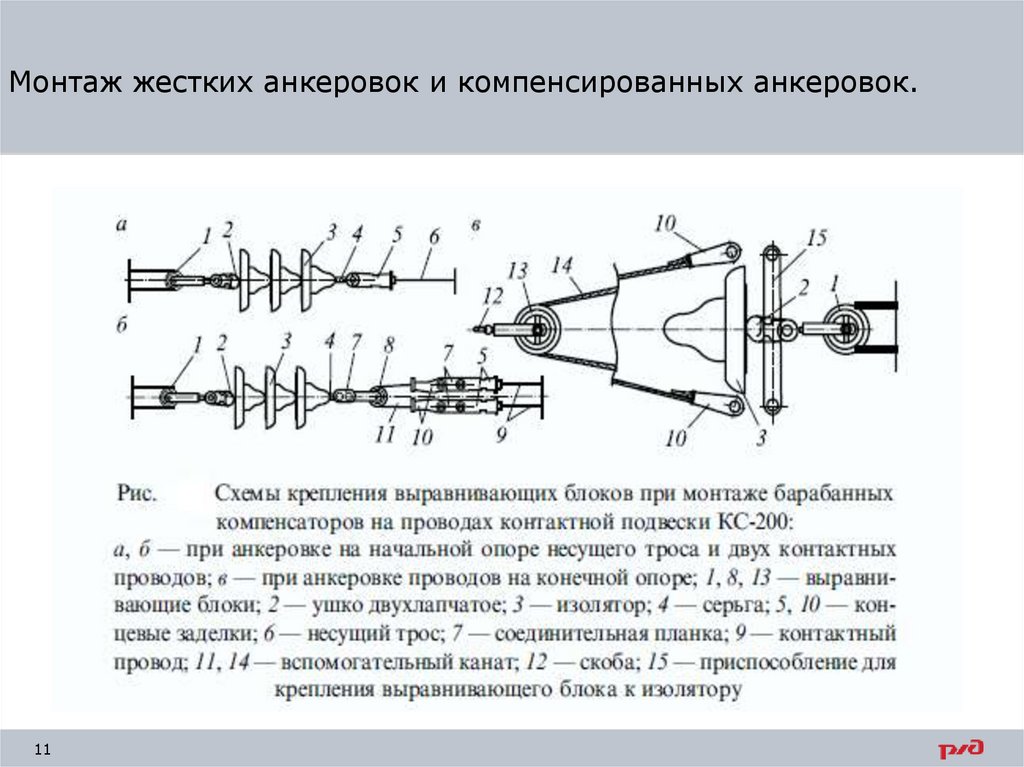

11.

Монтаж жестких анкеровок и компенсированных анкеровок.
11

12.

Монтаж жестких анкеровок и компенсированных анкеровок.
12

13.

13

14.

Вопросы для закрепления изученного материала
1.
Провода, анкеруемые жестко.
2.
Что включает в себя монтаж жестких анкеровок?
3.
Оснащение монтажа жестких анкеровок.
4.
Провода, анкеруемые через компенсаторы.
5.
Типы грузовых компенсаторов.
6.
Что включает в себя монтаж компенсированных анкеровок?
14
