Классическая двухкапскадная схема дифференциального усилителя

1.

Лекция № 2
Классическая двухкапскадная
схема дифференциального
усилителя

2.

Почему дифференциальный
усилитель?

3.

Дифференциальный усилитель.
Осн определения

4.

• Коэффициент прохождения
дифференциального сигнала:
при Uс вх = 0
• Коэффициент прохождения синфазного сигнала
при Uд вх = 0

5.

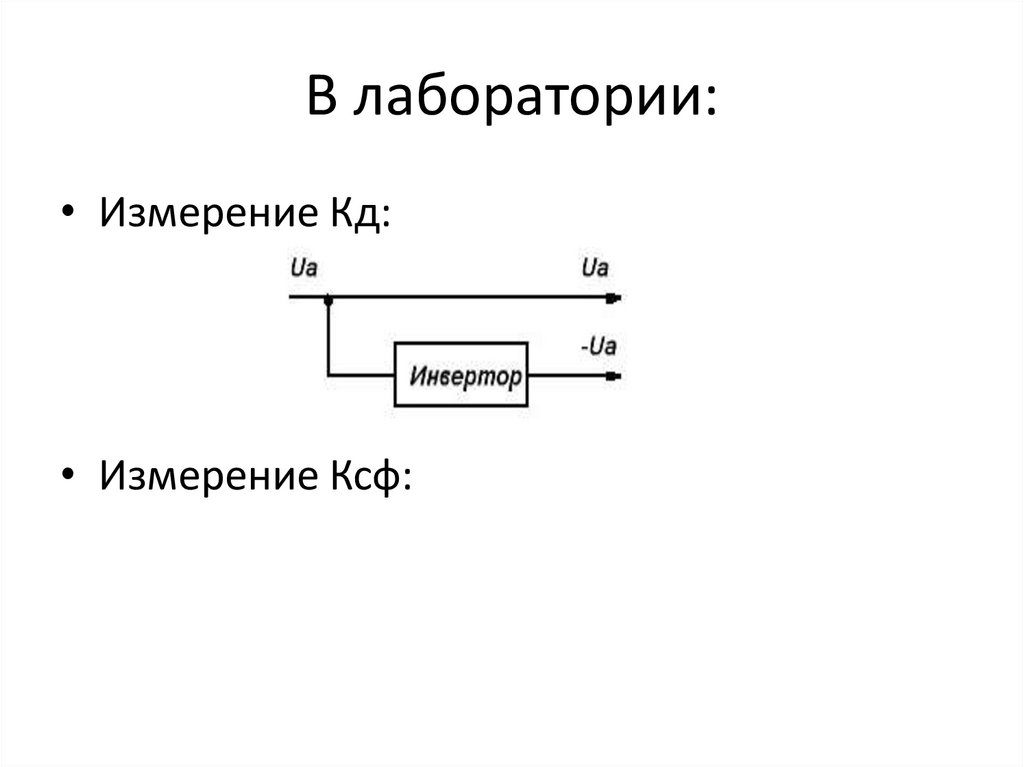

В лаборатории:
• Измерение Кд:
• Измерение Ксф:

6.

Коэффициент ослабления
синфазного сигнала (КОСС)
• КОСС - показывает, насколько улучшится отношение
дифференциального сигнала к синфазному сигналу при
прохождении через дифференциальный усилитель. По
определению
• Следствие (уметь доказать):
• в логарифмическом масштабе:
