Разработка модуля вычислительной системы для МБУ

1.

ПРЕЗЕНТАЦИЯ ВКР НА
ТЕМУ:
РАЗРАБОТКА МОДУЛЯ
ВЫЧИСЛИТЕЛЬНОЙ
СИСТЕМЫ ДЛЯ МБУ
«СЫЗРАНСКИЙ МФЦ»
Автор работы:
Студент Родионова Ю.И.
гр. ЭИЗ-407(с)
Руководитель: Доцент Поднебесова М. И.

2.

ЦЕЛЬ РАБОТЫ:
РАЗРАБОТКА МОДУЛЯ
ВЫЧИСЛИТЕЛЬНОЙ СИСТЕМЫ ДЛЯ
МБУ «СЫЗРАНСКИЙ МФЦ».

3.

В ходе выпускной квалификационной работы
необходимо было решить следующие задачи:
– ПРОИЗВЕСТИ АНАЛИЗ ТРЕБОВАНИЙ К ВЫЧИСЛИТЕЛЬНОЙ
СИСТЕМЕ;
– ОПРЕДЕЛИТЬ МЕТОДЫ И СРЕДСТВА ПРОЕКТИРОВАНИЯ ВС;
– СПРОЕКТИРОВАТЬ СТРУКТУРНУЮ И ФУНКЦИОНАЛЬНУЮ
СХЕМЫ ВС;
– ПРОИЗВЕСТИ ВЫБОР АППАРАТНОГО И ПРОГРАММНОГО
ОБЕСПЕЧЕНИЯ;
– РАЗРАБОТАТЬ АЛГОРИТМЫ РАБОТЫ СИСТЕМЫ;
– ПРОИЗВЕСТИ РЕАЛИЗАЦИЮ ВС, ОСУЩЕСТВИТЬ НАСТРОЙКУ
ОБОРУДОВАНИЯ И СИСТЕМЫ ЗАЩИТЫ ДАННЫХ;
– ВЫПОЛНИТЬ ТЕСТИРОВАНИЕ ТЕХНИЧЕСКИХ
ХАРАКТЕРИСТИК ВС.

4.

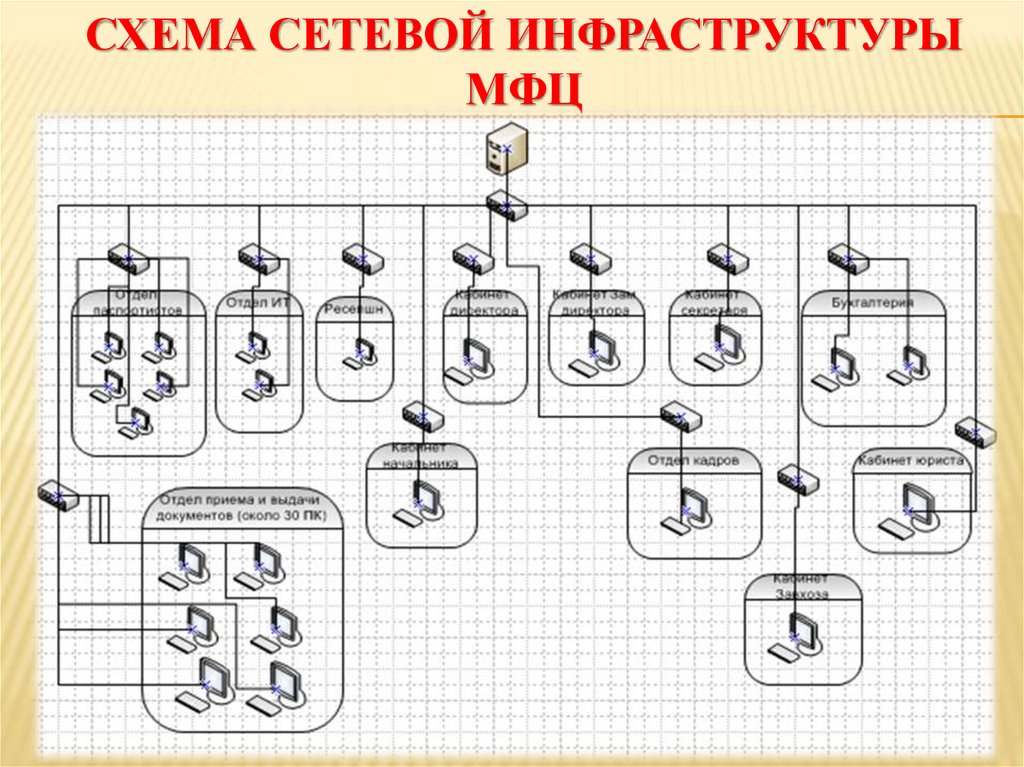

СХЕМА СЕТЕВОЙ ИНФРАСТРУКТУРЫ
МФЦ

5.

СТРУКТУРНАЯ СХЕМА

6.

ПОСТРОЕНИЕ ФУНКЦИОНАЛЬНОЙ МОДЕЛИ
ВЫЧИСЛИТЕЛЬНОЙ СИСТЕМЫ

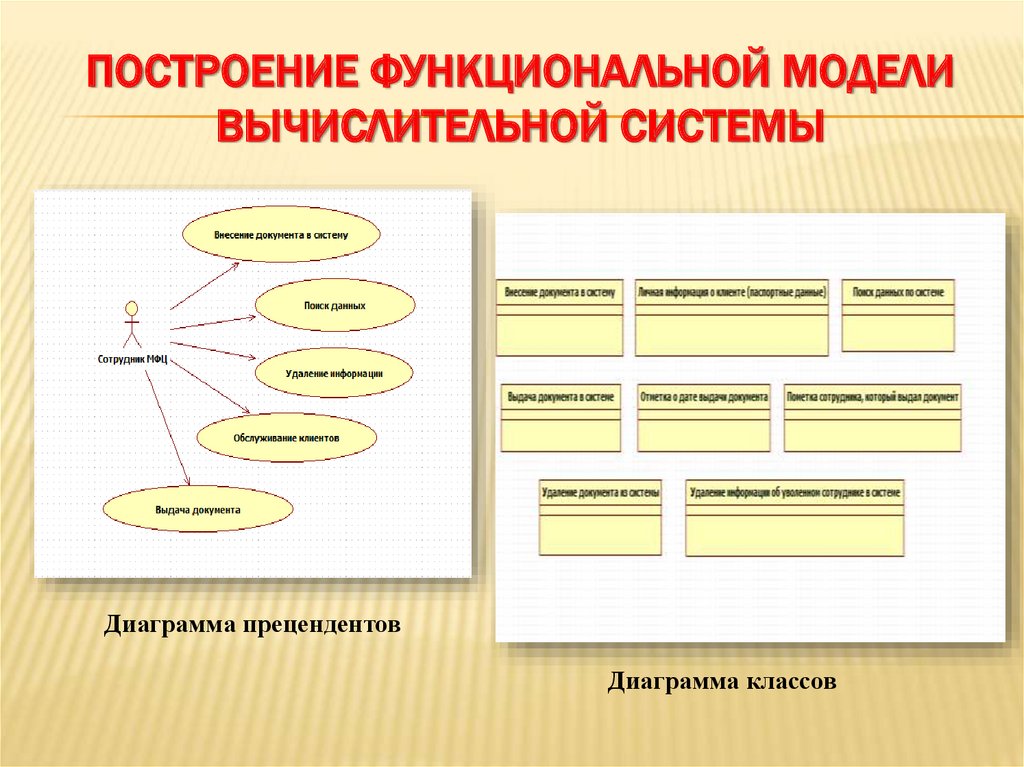

Диаграмма прецендентов
Диаграмма классов

7.

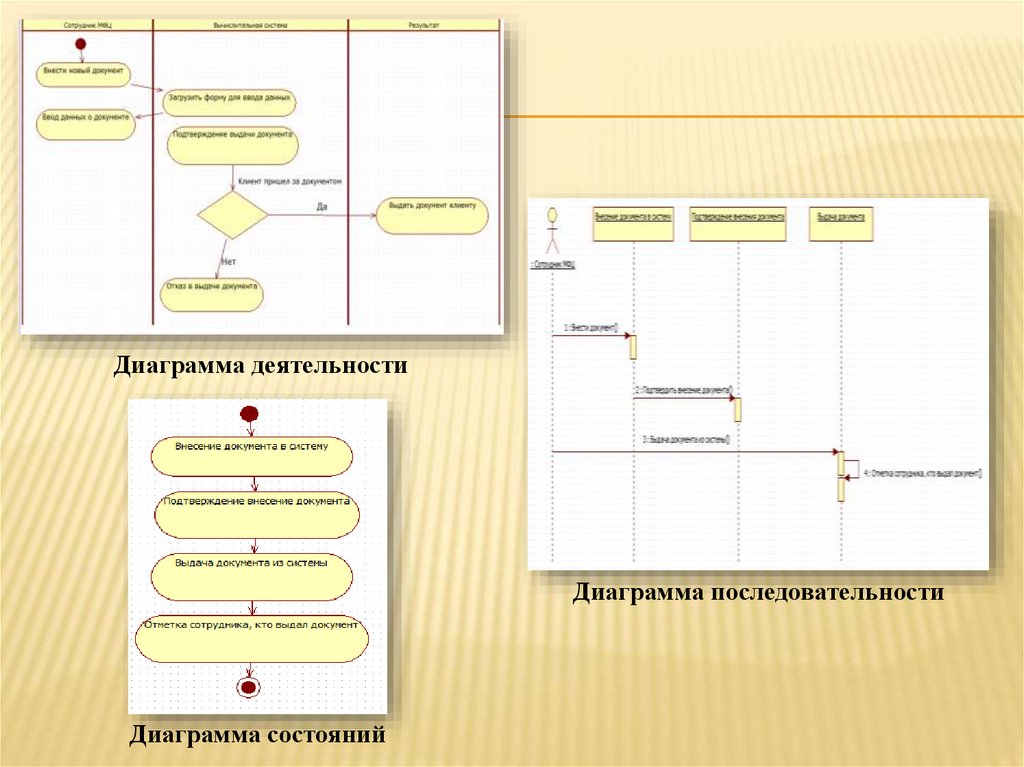

Диаграмма деятельности
Диаграмма последовательности
Диаграмма состояний

8.

АЛГОРИТМЫ РАБОТЫ
ВЫЧИСЛИТЕЛЬНОЙ СИСТЕМЫ

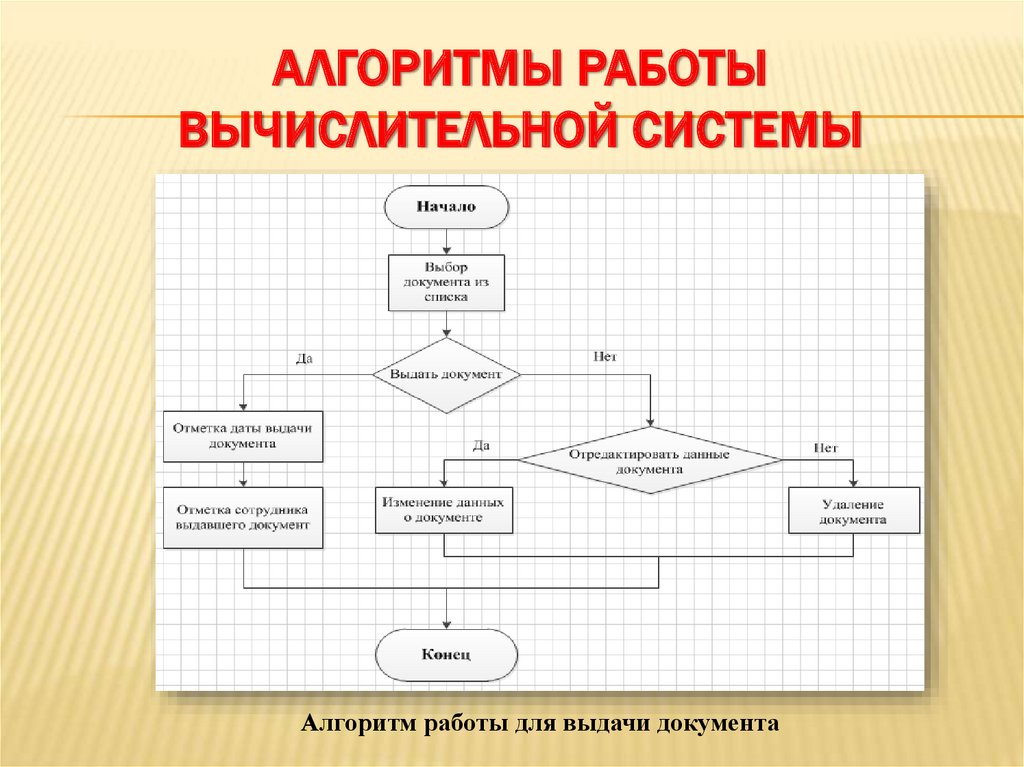

Алгоритм работы для выдачи документа

9.

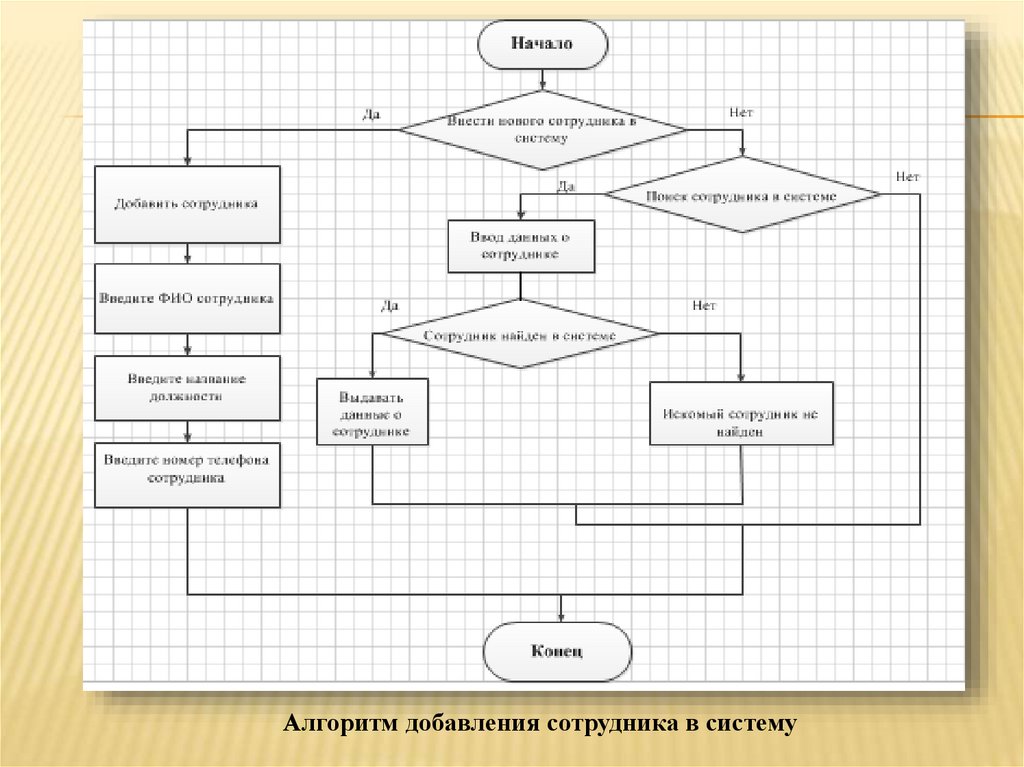

Алгоритм добавления сотрудника в систему

10.

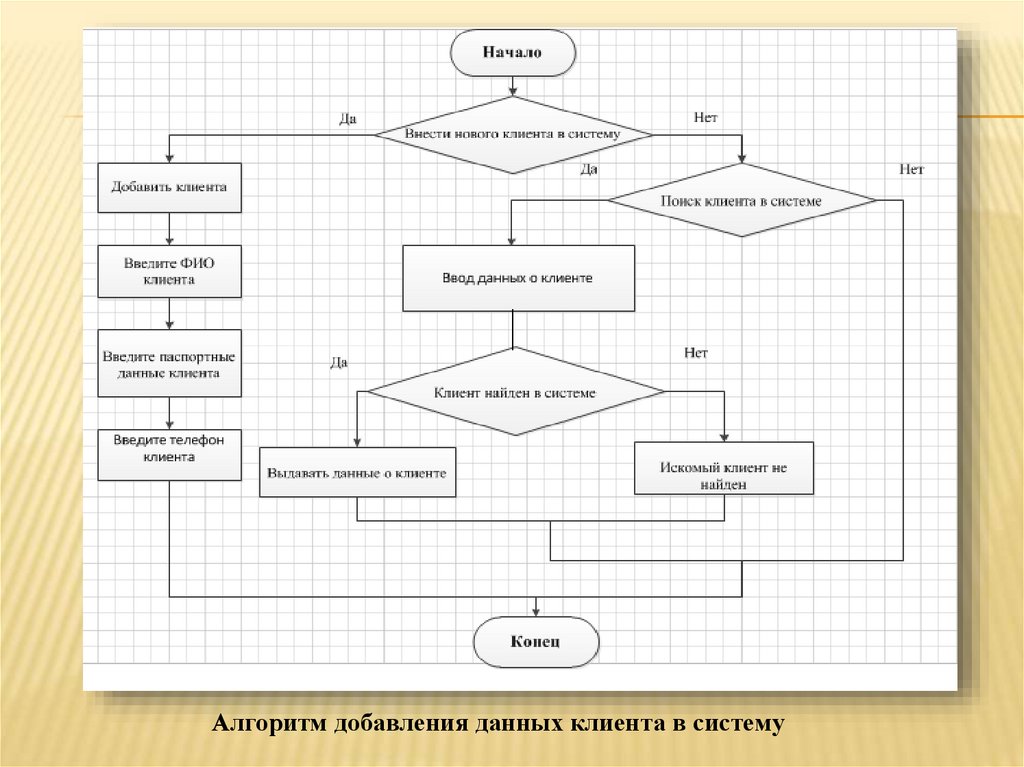

Алгоритм добавления данных клиента в систему

11.

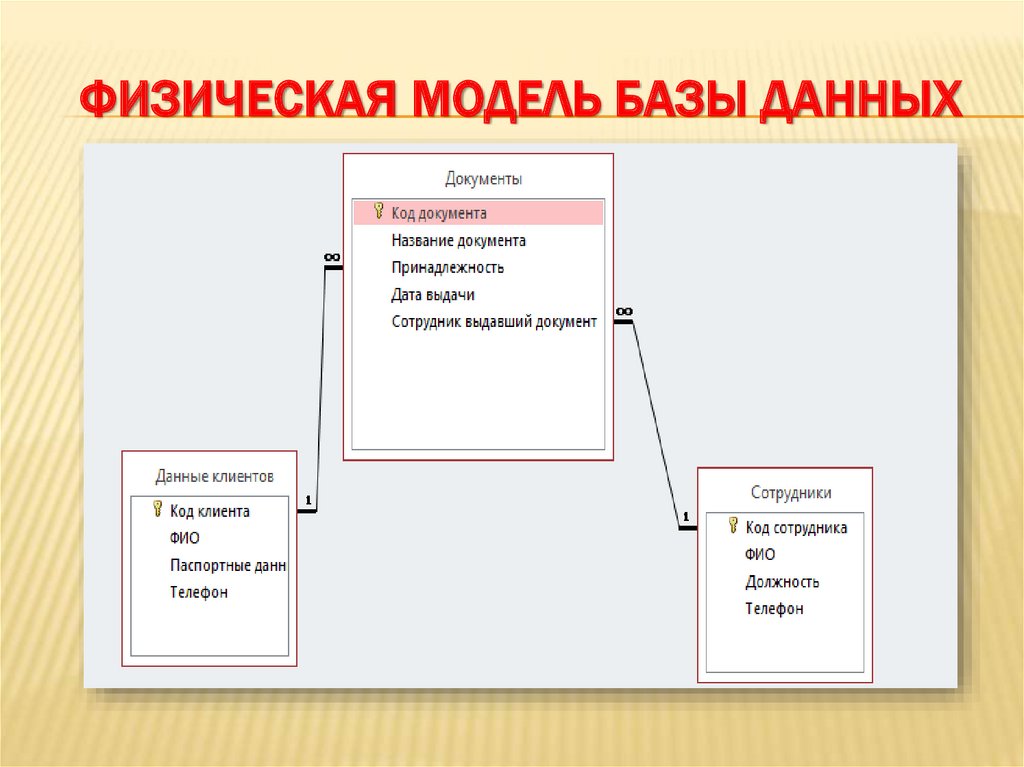

ФИЗИЧЕСКАЯ МОДЕЛЬ БАЗЫ ДАННЫХ

12.

ИНТЕРФЕЙС ВЫЧИСЛИТЕЛЬНОЙ СИСТЕМЫ

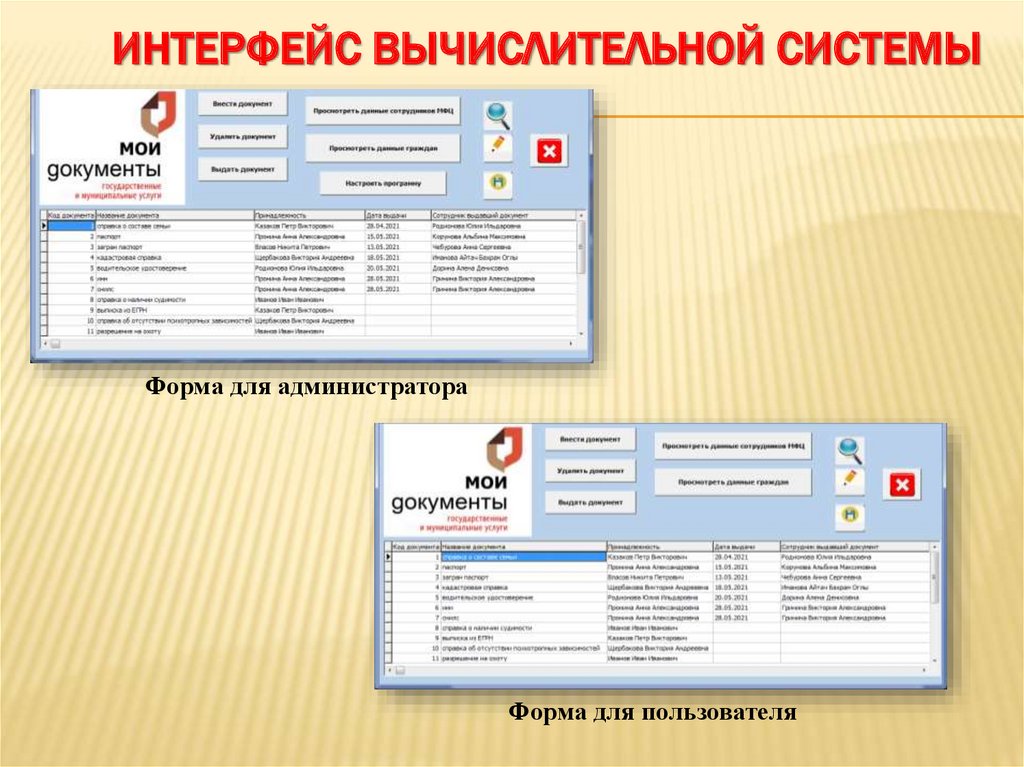

Форма для администратора
Форма для пользователя

13.

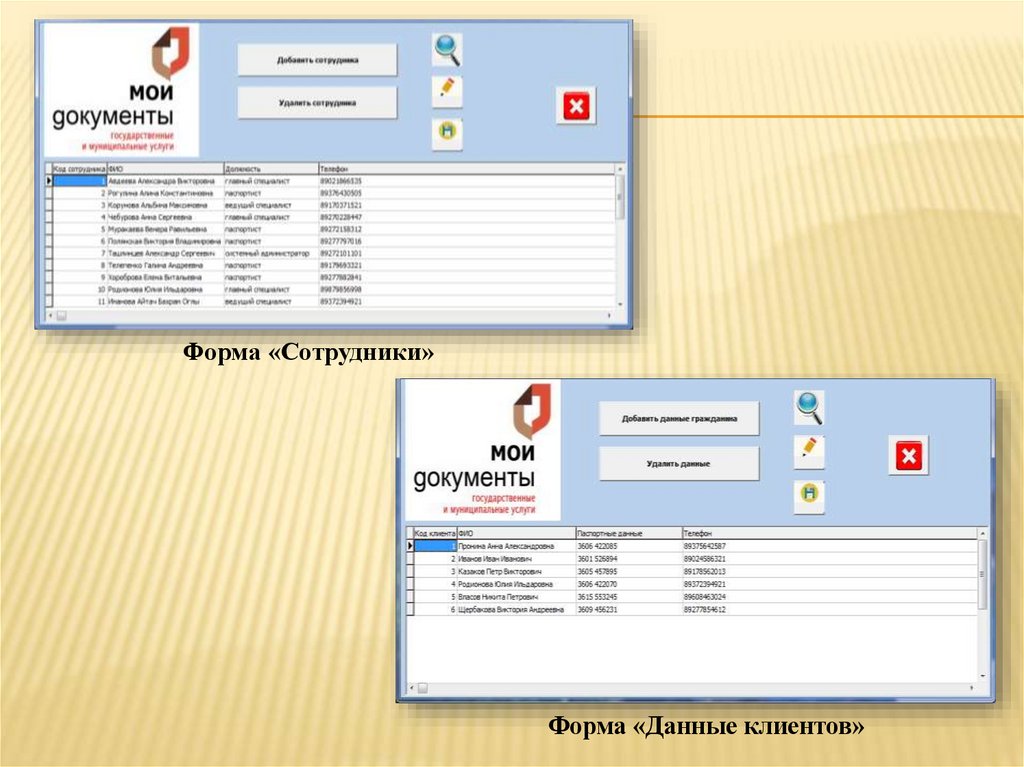

Форма «Сотрудники»
Форма «Данные клиентов»

14.

НАСТРОЙКА ОБОРУДОВАНИЯ
И ЗАЩИТЫ ВС

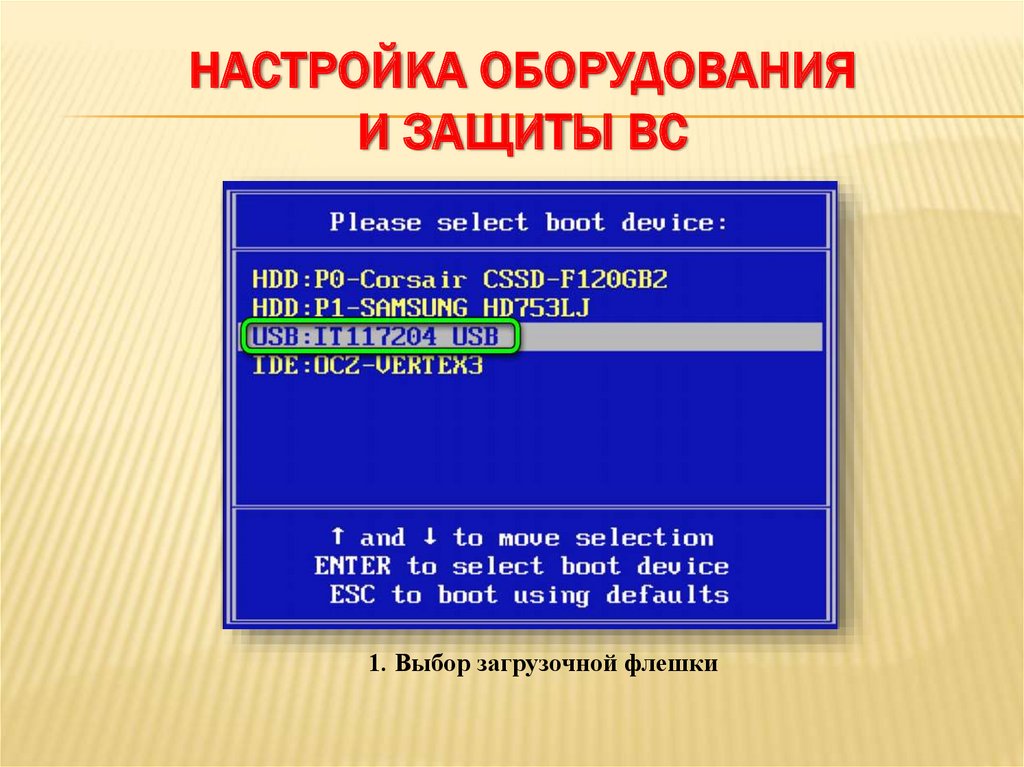

1. Выбор загрузочной флешки

15.

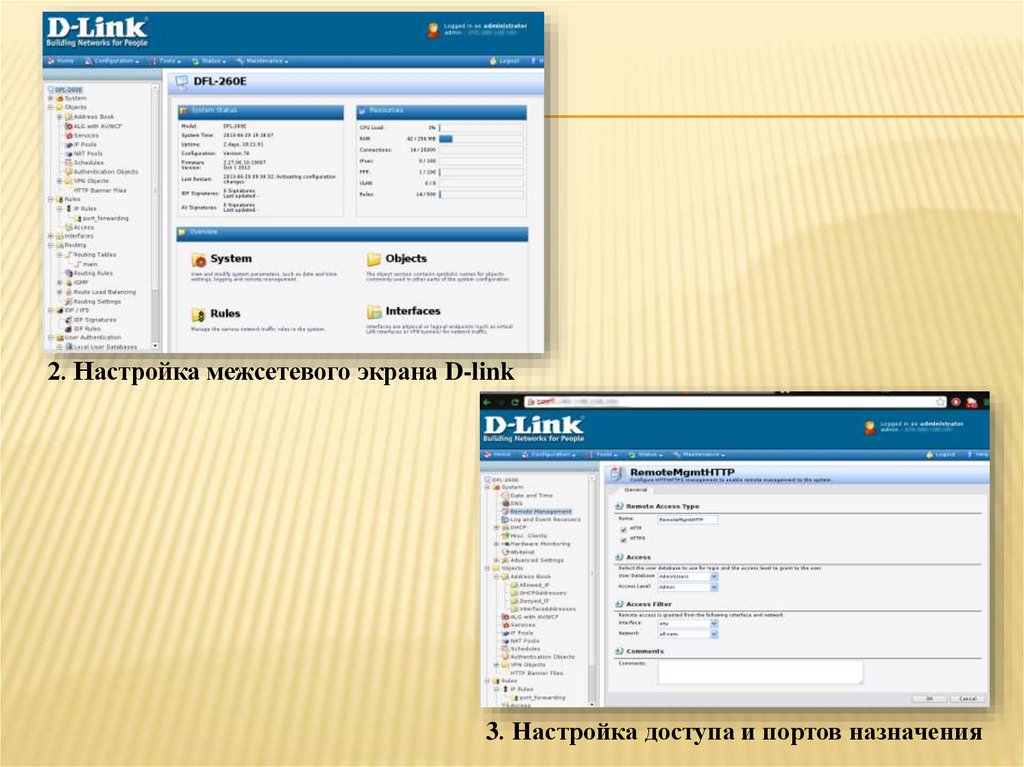

2. Настройка межсетевого экрана D-link
3. Настройка доступа и портов назначения

16.

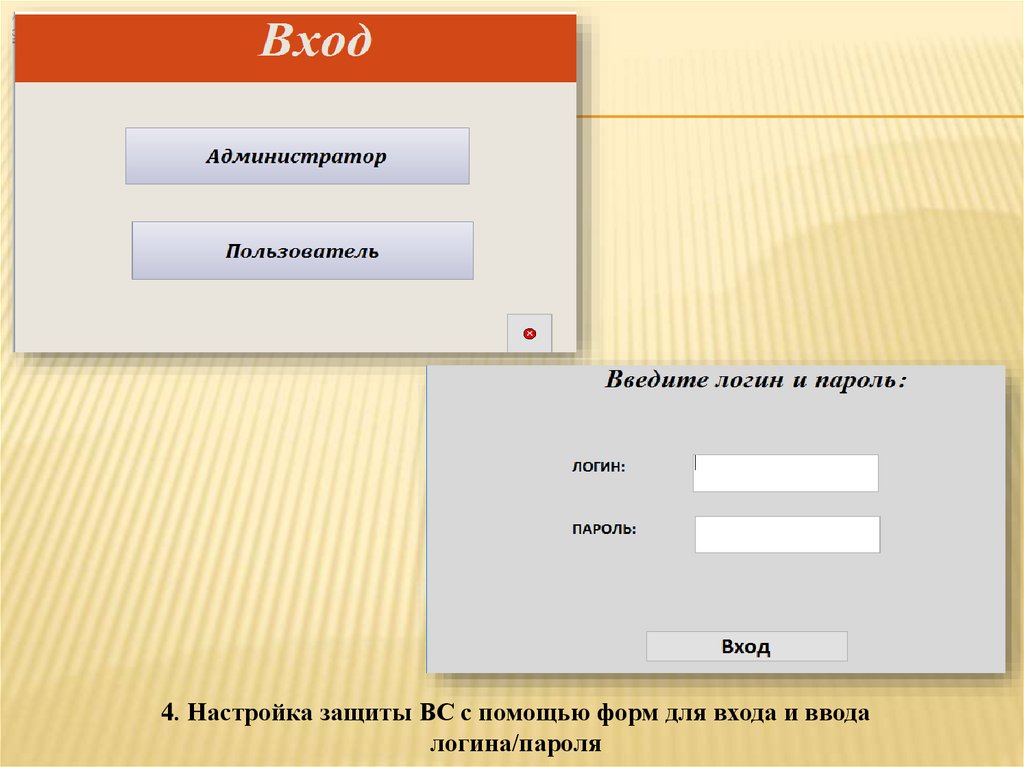

4. Настройка защиты ВС с помощью форм для входа и ввода
логина/пароля

17.

ТЕСТИРОВАНИЕ ВЫЧИСЛИТЕЛЬНОЙ
СИСТЕМЫ

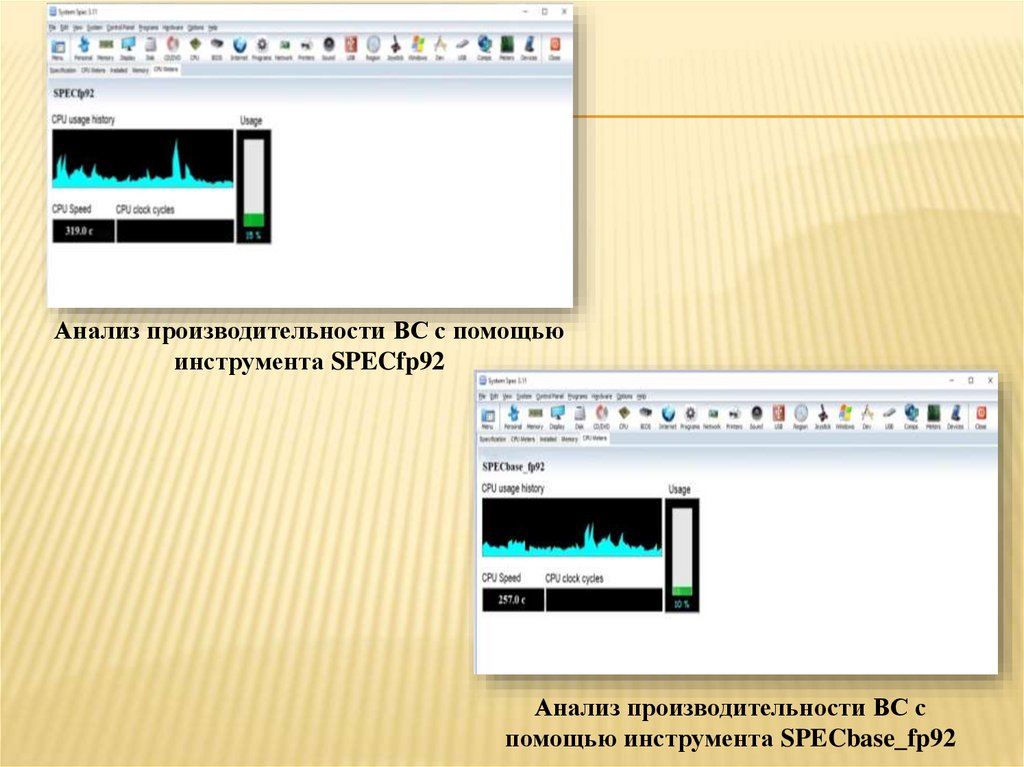

Анализ производительности ВС с
помощью инструмента SPECint92
Анализ производительности ВС с
помощью инструмента SPECbase_int92

18.

Анализ производительности ВС с помощью
инструмента SPECfp92
Анализ производительности ВС с
помощью инструмента SPECbase_fp92

19.
