Понятие – «проекция»

1.

Понятие – «проекция».
ОО Технология, 5 класс.

2. Проекция

• Понятие «проекция» произошло от
латинского слова projectio – бросание
вперёд.
• Проекцией называется изображение
какого – либо предмета на плоскости.

3. Проекция.

• По правилам черчения предметы
изображают с помощью проекций, которые
называют видами –
главный вид (чаще всего – вид спереди); вид
сверху; вид снизу; вид слева; вид справа…
• На чертеже следует поместить столько
проекций (видов), сколько необходимо для
полного представления о форме и строении
изображаемого предмета.

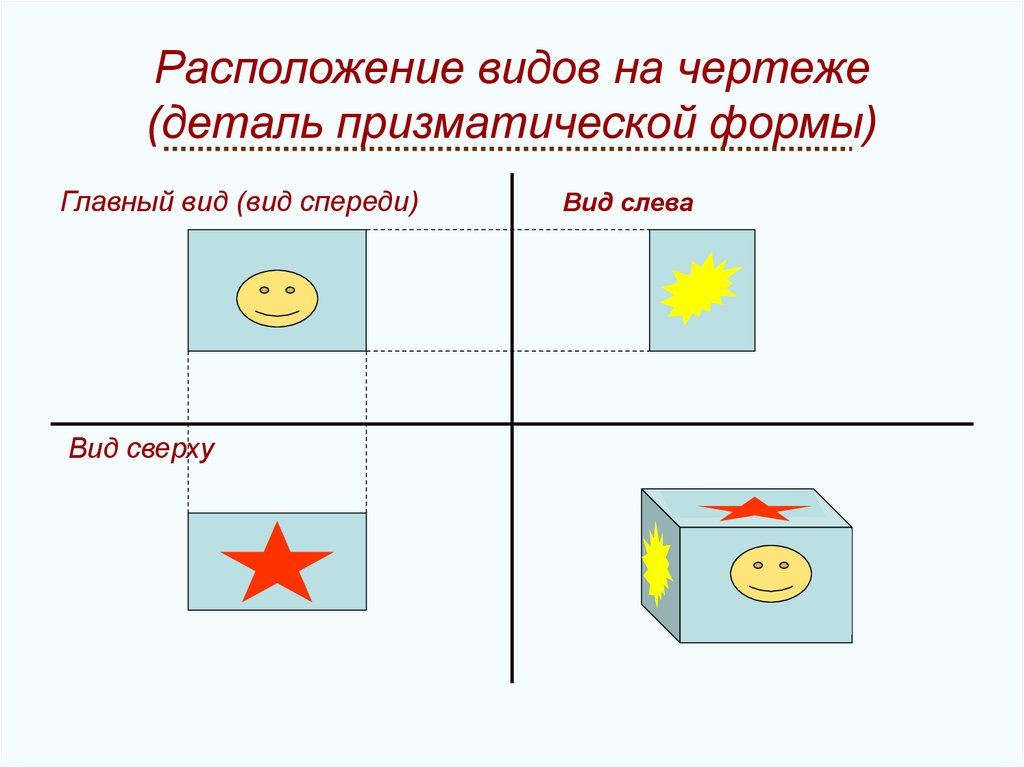

4. Расположение видов на чертеже (деталь призматической формы)

Главный вид (вид спереди)
Вид сверху
Вид слева

5. Расположение видов на чертеже (деталь призматической формы)

Обратите
внимание!
• Вид сверху
располагается
снизу от вида
спереди !
Вид спереди

6. Расположение видов на чертеже (деталь призматической формы)

Обратите
внимание!
• Вид сверху
располагается
снизу от вида
спереди !
• Вид слева –
справа от вида
спереди!
Вид спереди
